2017 CITROEN DS4 Manuales de Empleo (in Spanish)

231
DS4_es_Chap07_info-pratiques_ed01-2016

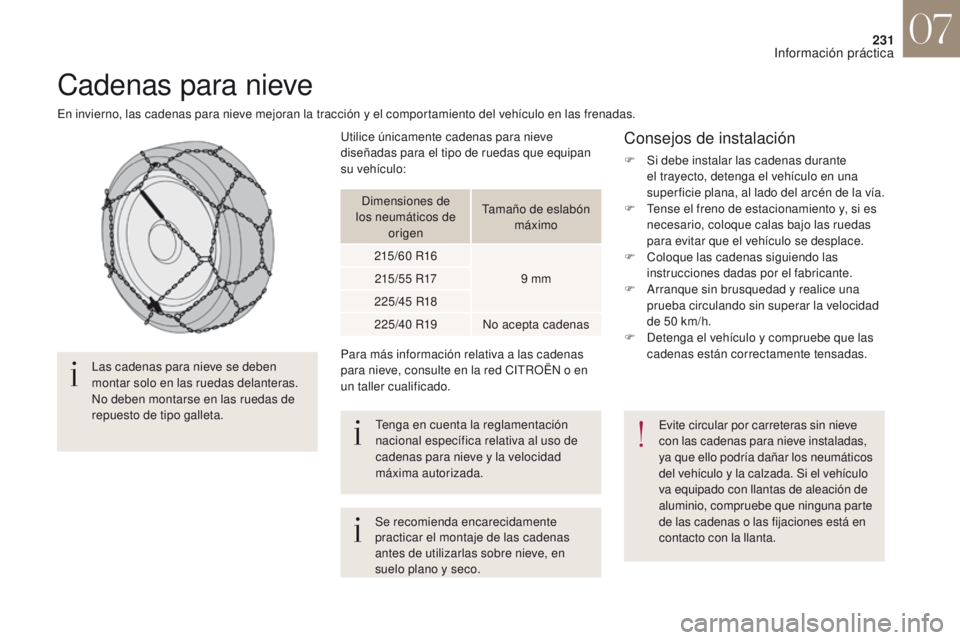

Cadenas para nieve
En invierno, las cadenas para nieve mejoran la tracción y el comportamiento del vehículo en las frenadas.Las cadenas para nieve se deben
montar solo en las ruedas delanteras.
No deben montarse en las ruedas de
repuesto de tipo galleta. Para más información relativa a las cadenas
para nieve, consulte en la red CITROËN o en
un taller cualificado.
Consejos de instalación
F Si debe instalar las cadenas durante
el trayecto, detenga el vehículo en una
super ficie plana, al lado del arcén de la vía.
F

T
ense el freno de estacionamiento y, si es
necesario, coloque calas bajo las ruedas
para evitar que el vehículo se desplace.
F

C
oloque las cadenas siguiendo las
instrucciones dadas por el fabricante.
F

A
rranque sin brusquedad y realice una
prueba circulando sin superar la velocidad
de 50
km/h.
F

D
etenga el vehículo y compruebe que las
cadenas están correctamente tensadas.
Evite circular por carreteras sin nieve
con las cadenas para nieve instaladas,
ya que ello podría dañar los neumáticos
del vehículo y la calzada. Si el vehículo
va equipado con llantas de aleación de
aluminio, compruebe que ninguna parte
de las cadenas o las fijaciones está en
contacto con la llanta.
Tenga en cuenta la reglamentación
nacional específica relativa al uso de
cadenas para nieve y la velocidad
máxima autorizada.
Utilice únicamente cadenas para nieve
diseñadas para el tipo de ruedas que equipan
su vehículo:
Dimensiones de
los neumáticos de origen Tamaño de eslabón
máximo
215/60


R16 9

mm
215 / 5 5


R17
225/45


R18
225/40


R19 No acepta cadenas
Se recomienda encarecidamente
practicar el montaje de las cadenas
antes de utilizarlas sobre nieve, en
suelo plano y seco.
07
Información práctica

232

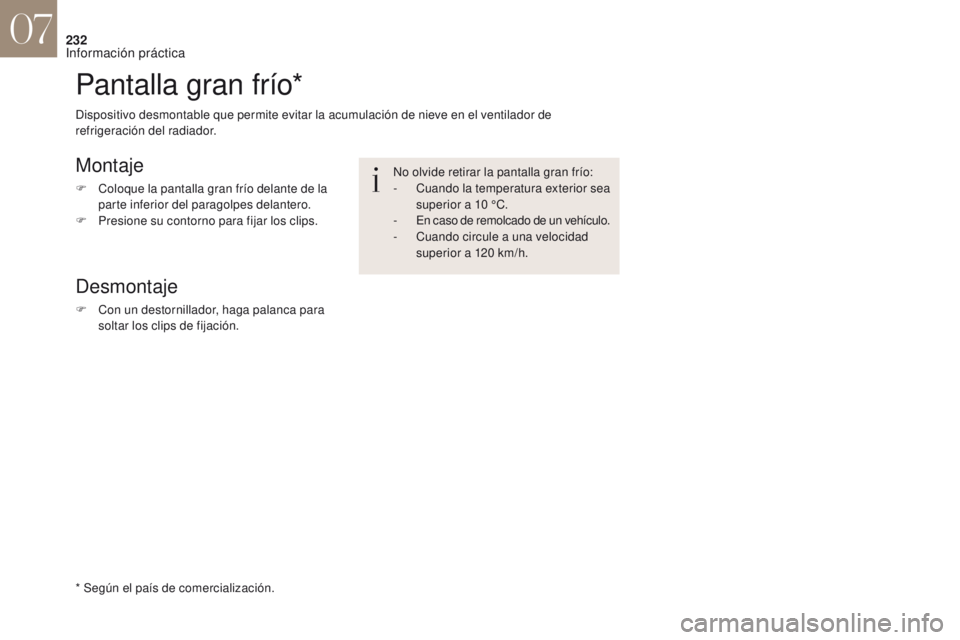

Pantalla gran frío*
Montaje
F Coloque la pantalla gran frío delante de la parte inferior del paragolpes delantero.
F

P
resione su contorno para fijar los clips.
Desmontaje
F Con un destornillador, haga palanca para soltar los clips de fijación. No olvide retirar la pantalla gran frío:
-
C

uando la temperatura exterior sea
superior a 10 °C.
-
En caso de remolcado de un vehículo.- Cuando circule a una velocidad
superior a 120 km/h.
Dispositivo desmontable que permite evitar la acumulación de nieve en el ventilador de
refrigeración del radiador.
* Según el país de comercialización.
07
Información práctica

233
DS4_es_Chap07_info-pratiques_ed01-2016

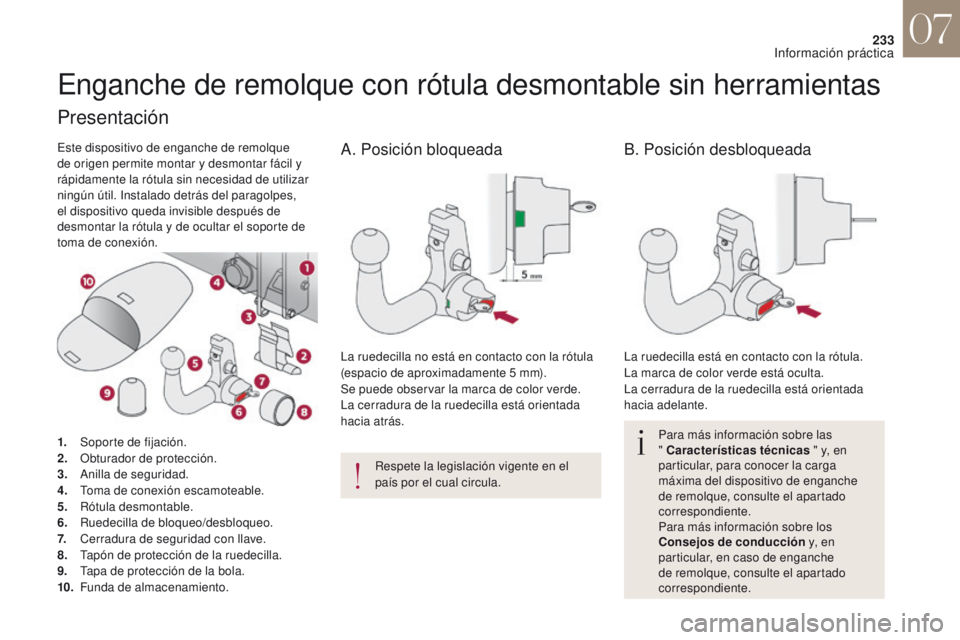

Enganche de remolque con rótula desmontable sin herramientas
Para más información sobre las
" Características técnicas " y, en
particular, para conocer la carga
máxima del dispositivo de enganche
de remolque, consulte el apartado
correspondiente.
Para más información sobre los
Consejos de conducción y, en
particular, en caso de enganche
de remolque, consulte el apartado
correspondiente.
Respete la legislación vigente en el
país por el cual circula.
Presentación
1. Soporte de fijación.
2. O
bturador de protección.
3.
A

nilla de seguridad.
4.
T

oma de conexión escamoteable.
5.
R

ótula desmontable.
6.
R

uedecilla de bloqueo/desbloqueo.
7.
C

erradura de seguridad con llave.
8.
T

apón de protección de la ruedecilla.
9.
T

apa de protección de la bola.
10.
F

unda de almacenamiento. La ruedecilla no está en contacto con la rótula
(espacio de aproximadamente 5


mm).
Se puede observar la marca de color verde.
La cerradura de la ruedecilla está orientada
hacia atrás. La ruedecilla está en contacto con la rótula.
La marca de color verde está oculta.
La cerradura de la ruedecilla está orientada
hacia adelante.
Este dispositivo de enganche de remolque
de origen permite montar y desmontar fácil y
rápidamente la rótula sin necesidad de utilizar
ningún útil. Instalado detrás del paragolpes,
el dispositivo queda invisible después de
desmontar la rótula y de ocultar el soporte de
toma de conexión.
A. Posición bloqueada
B. Posición desbloqueada
07
Información práctica

234

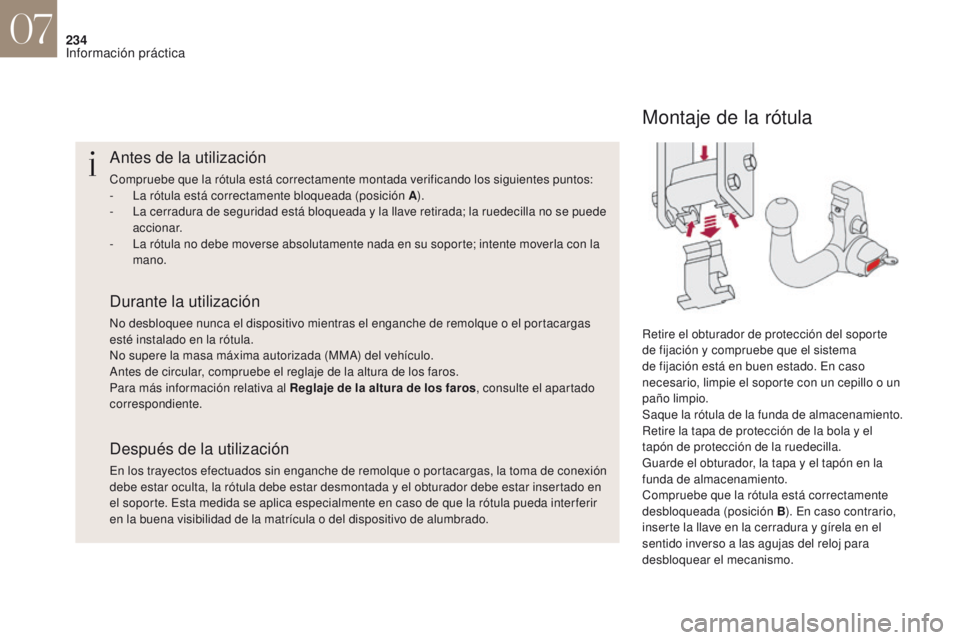

Antes de la utilización
Compruebe que la rótula está correctamente montada verificando los siguientes puntos:
- L a rótula está correctamente bloqueada (posición A ).
-

L
a cerradura de seguridad está bloqueada y la llave retirada; la ruedecilla no se puede
accionar.
-

L
a rótula no debe moverse absolutamente nada en su soporte; intente moverla con la
mano.
Durante la utilización
No desbloquee nunca el dispositivo mientras el enganche de remolque o el portacargas
esté instalado en la rótula.
No supere la masa máxima autorizada (MMA) del vehículo.
Antes de circular, compruebe el reglaje de la altura de los faros.
Para más información relativa al Reglaje de la altura de los faros , consulte el apartado
correspondiente.
Después de la utilización
En los trayectos efectuados sin enganche de remolque o portacargas, la toma de conexión
debe estar oculta, la rótula debe estar desmontada y el obturador debe estar insertado en
el soporte. Esta medida se aplica especialmente en caso de que la rótula pueda inter ferir
en la buena visibilidad de la matrícula o del dispositivo de alumbrado.
Montaje de la rótula
Retire el obturador de protección del soporte
de fijación y compruebe que el sistema
de fijación está en buen estado. En caso
necesario, limpie el soporte con un cepillo o un
paño limpio.
Saque la rótula de la funda de almacenamiento.
Retire la tapa de protección de la bola y el
tapón de protección de la ruedecilla.
Guarde el obturador, la tapa y el tapón en la
funda de almacenamiento.
Compruebe que la rótula está correctamente
desbloqueada (posición B ). En caso contrario,
inserte la llave en la cerradura y gírela en el
sentido inverso a las agujas del reloj para
desbloquear el mecanismo.
07
Información práctica

235
DS4_es_Chap07_info-pratiques_ed01-2016

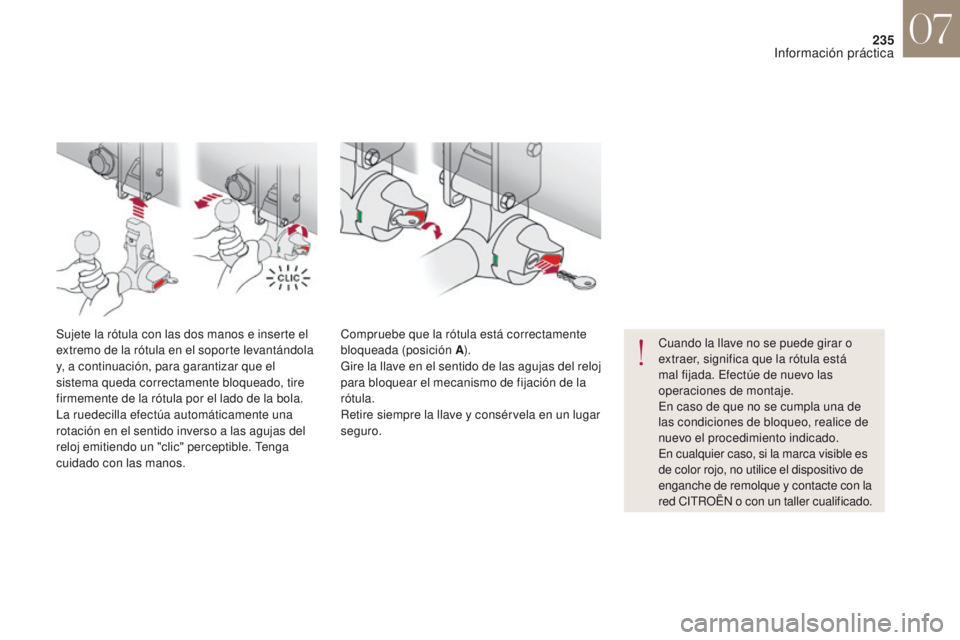

Cuando la llave no se puede girar o
extraer, significa que la rótula está
mal fijada. Efectúe de nuevo las
operaciones de montaje.
En caso de que no se cumpla una de
las condiciones de bloqueo, realice de
nuevo el procedimiento indicado.
En cualquier caso, si la marca visible es
de color rojo, no utilice el dispositivo de
enganche de remolque y contacte con la
red CITROËN o con un taller cualificado.
Sujete la rótula con las dos manos e inserte el
extremo de la rótula en el soporte levantándola
y, a continuación, para garantizar que el
sistema queda correctamente bloqueado, tire
firmemente de la rótula por el lado de la bola.
La ruedecilla efectúa automáticamente una
rotación en el sentido inverso a las agujas del
reloj emitiendo un "clic" perceptible. Tenga
cuidado con las manos.
Compruebe que la rótula está correctamente
bloqueada (posición A
).
Gire la llave en el sentido de las agujas del reloj
para bloquear el mecanismo de fijación de la
rótula.
Retire siempre la llave y consérvela en un lugar
seguro.
07
Información práctica

236

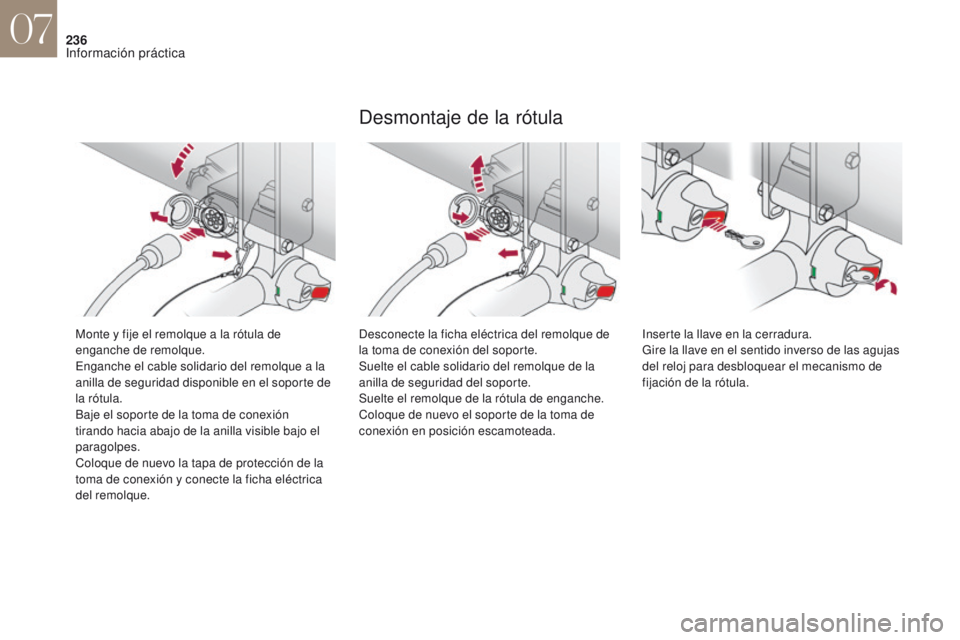

Monte y fije el remolque a la rótula de
enganche de remolque.
Enganche el cable solidario del remolque a la
anilla de seguridad disponible en el soporte de
la rótula.
Baje el soporte de la toma de conexión
tirando hacia abajo de la anilla visible bajo el
paragolpes.
Coloque de nuevo la tapa de protección de la
toma de conexión y conecte la ficha eléctrica
del remolque.
Desmontaje de la rótula
Desconecte la ficha eléctrica del remolque de
la toma de conexión del soporte.
Suelte el cable solidario del remolque de la
anilla de seguridad del soporte.
Suelte el remolque de la rótula de enganche.
Coloque de nuevo el soporte de la toma de
conexión en posición escamoteada.Inserte la llave en la cerradura.
Gire la llave en el sentido inverso de las agujas
del reloj para desbloquear el mecanismo de
fijación de la rótula.
07
Información práctica

237
DS4_es_Chap07_info-pratiques_ed01-2016

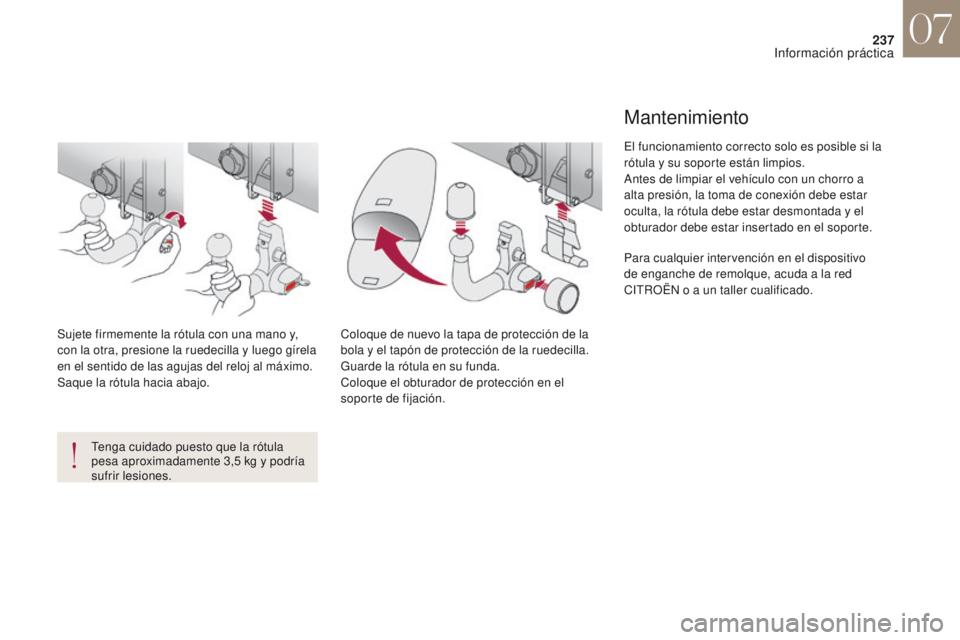

Tenga cuidado puesto que la rótula
pesa aproximadamente 3,5 kg y podría
sufrir lesiones.
Sujete firmemente la rótula con una mano y,
con la otra, presione la ruedecilla y luego gírela
en el sentido de las agujas del reloj al máximo.
Saque la rótula hacia abajo.
Coloque de nuevo la tapa de protección de la
bola y el tapón de protección de la ruedecilla.
Guarde la rótula en su funda.
Coloque el obturador de protección en el
soporte de fijación.
Mantenimiento
El funcionamiento correcto solo es posible si la
rótula y su soporte están limpios.
Antes de limpiar el vehículo con un chorro a
alta presión, la toma de conexión debe estar
oculta, la rótula debe estar desmontada y el
obturador debe estar insertado en el soporte.
Para cualquier intervención en el dispositivo
de enganche de remolque, acuda a la red
CITROËN o a un taller cualificado.
07
Información práctica

238

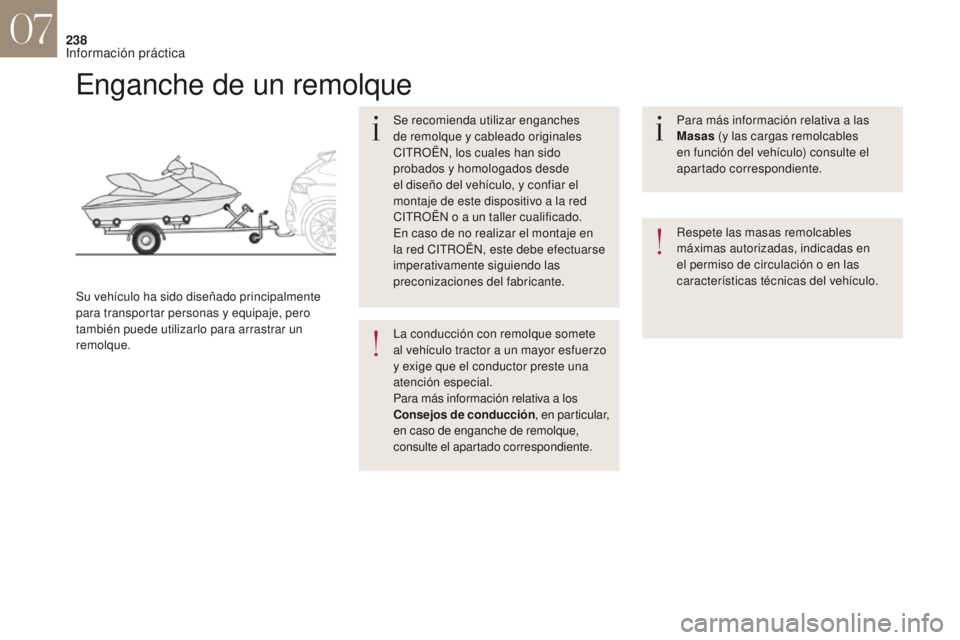

Enganche de un remolque
Se recomienda utilizar enganches
de remolque y cableado originales
CITROËN, los cuales han sido
probados y homologados desde
el diseño del vehículo, y confiar el
montaje de este dispositivo a la red
CITROËN o a un taller cualificado.
En caso de no realizar el montaje en
la red CITROËN, este debe efectuarse
imperativamente siguiendo las
preconizaciones del fabricante.
Su vehículo ha sido diseñado principalmente
para transportar personas y equipaje, pero
también puede utilizarlo para arrastrar un
remolque. La conducción con remolque somete
al vehículo tractor a un mayor esfuerzo
y exige que el conductor preste una
atención especial.
Para más información relativa a los
Consejos de conducción
, en particular,
en caso de enganche de remolque,
consulte el apartado correspondiente. Para más información relativa a las
Masas
(y las cargas remolcables
en función del vehículo) consulte el
apartado correspondiente.
Respete las masas remolcables
máximas autorizadas, indicadas en
el permiso de circulación o en las
características técnicas del vehículo.
07
Información práctica
