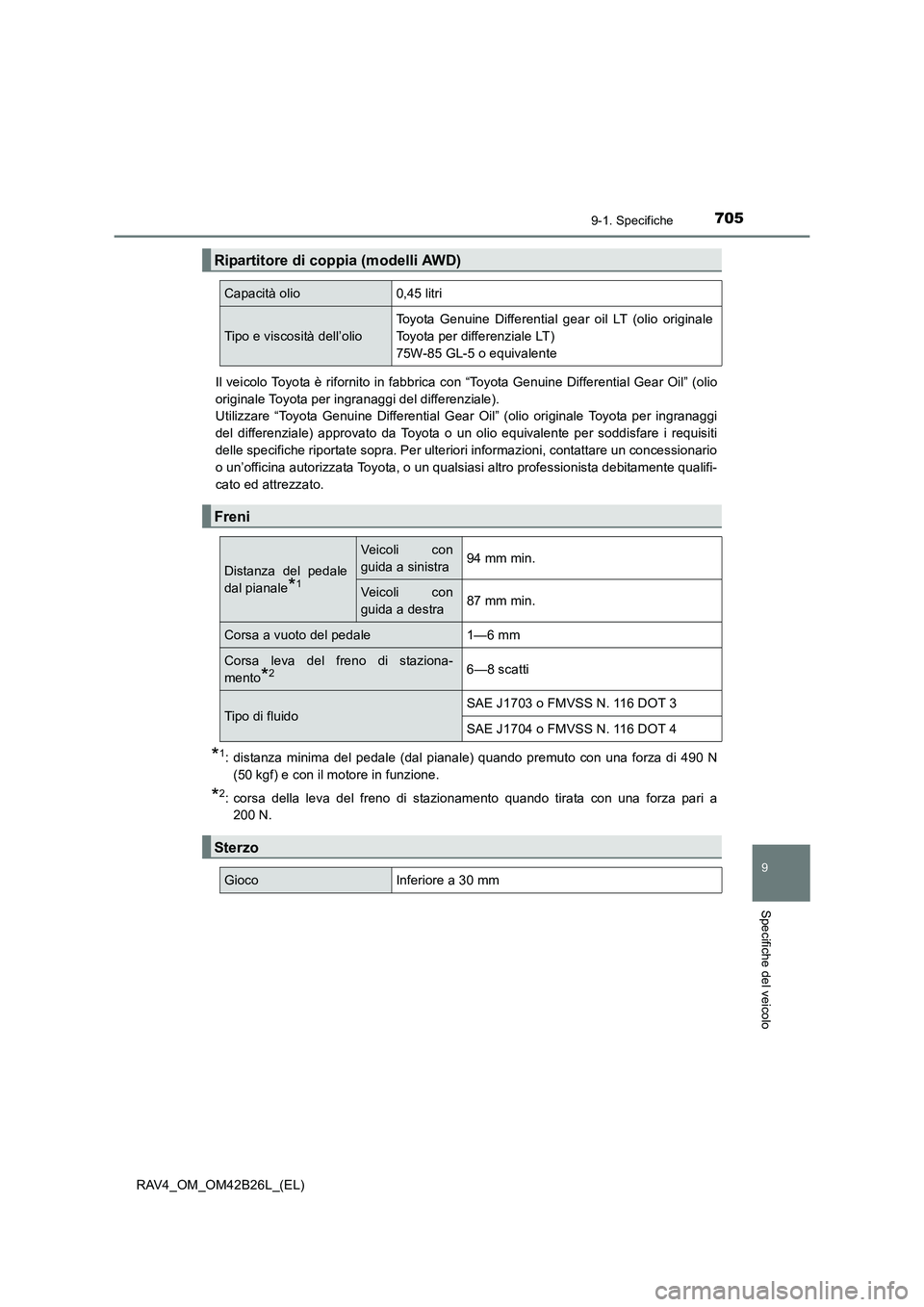

7059-1. Specifiche
RAV4_OM_OM42B26L_(EL)
9
Specifiche del veicolo
Il veicolo Toyota è rifornito in fabbrica con “Toyota Genuine Differential Gear Oil” (olio
originale Toyota per ingranaggi del differenziale).
Utilizzare “Toyota Genuine Differential Gear Oil” (olio originale Toyota per ingranaggi
del differenziale) approvato da Toyota o un olio equivalente per soddisfare i requisiti
delle specifiche riportate sopra. Per ulteriori informazioni, contattare un concessionario
o un’officina autorizzata Toyota, o un qualsiasi altro professionista debitamente qualifi-
cato ed attrezzato.
*1: distanza minima del pedale (dal pianale) quando premuto con una forza di 490 N(50 kgf) e con il motore in funzione.
*2: corsa della leva del freno di stazionamento quando tirata con una forza pari a200 N.
Ripartitore di coppia (modelli AWD)
Capacità olio0,45 litri
Tipo e viscosità dell’olio
Toyota Genuine Differential gear oil LT (olio originale
Toyota per differenziale LT)
75W-85 GL-5 o equivalente
Freni
Distanza del pedale
dal pianale
*1
Veicoli con
guida a sinistra94 mm min.
Veicoli con
guida a destra87 mm min.
Corsa a vuoto del pedale1—6 mm
Corsa leva del freno di staziona-
mento
*26—8 scatti
Tipo di fluidoSAE J1703 o FMVSS N. 116 DOT 3
SAE J1704 o FMVSS N. 116 DOT 4
Sterzo
GiocoInferiore a 30 mm

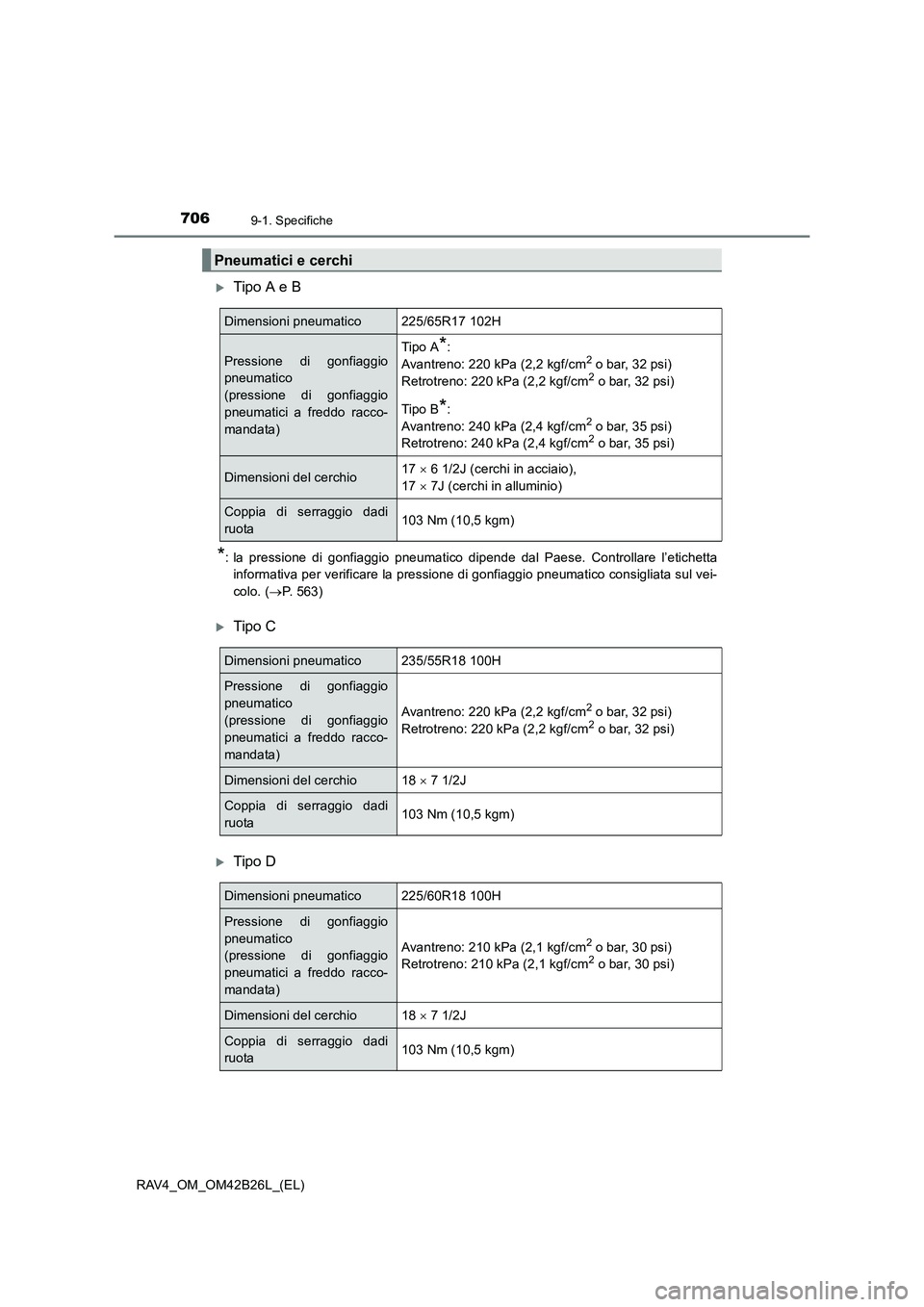

7069-1. Specifiche
RAV4_OM_OM42B26L_(EL)
XTipo A e B
*: la pressione di gonfiaggio pneumatico dipende dal Paese. Controllare l’etichettainformativa per verificare la pressione di gonfiaggio pneumatico consigliata sul vei-
colo. ( →P. 563)
XTipo C
XTipo D
Pneumatici e cerchi
Dimensioni pneumatico225/65R17 102H
Pressione di gonfiaggio
pneumatico
(pressione di gonfiaggio
pneumatici a freddo racco-
mandata)Tipo A*:
Avantreno: 220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Retrotreno: 220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Tipo B
*:
Avantreno: 240 kPa (2,4 kgf/cm2 o bar, 35 psi)
Retrotreno: 240 kPa (2,4 kgf/cm2 o bar, 35 psi)
Dimensioni del cerchio17 × 6 1/2J (cerchi in acciaio),
17 × 7J (cerchi in alluminio)
Coppia di serraggio dadi
ruota103 Nm (10,5 kgm)
Dimensioni pneumatico235/55R18 100H
Pressione di gonfiaggio
pneumatico
(pressione di gonfiaggio
pneumatici a freddo racco-
mandata)
Avantreno: 220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Retrotreno: 220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Dimensioni del cerchio18 × 7 1/2J
Coppia di serraggio dadi
ruota103 Nm (10,5 kgm)
Dimensioni pneumatico225/60R18 100H
Pressione di gonfiaggio
pneumatico
(pressione di gonfiaggio
pneumatici a freddo racco-
mandata)
Avantreno: 210 kPa (2,1 kgf/cm2 o bar, 30 psi)
Retrotreno: 210 kPa (2,1 kgf/cm2 o bar, 30 psi)
Dimensioni del cerchio18 × 7 1/2J
Coppia di serraggio dadi
ruota103 Nm (10,5 kgm)

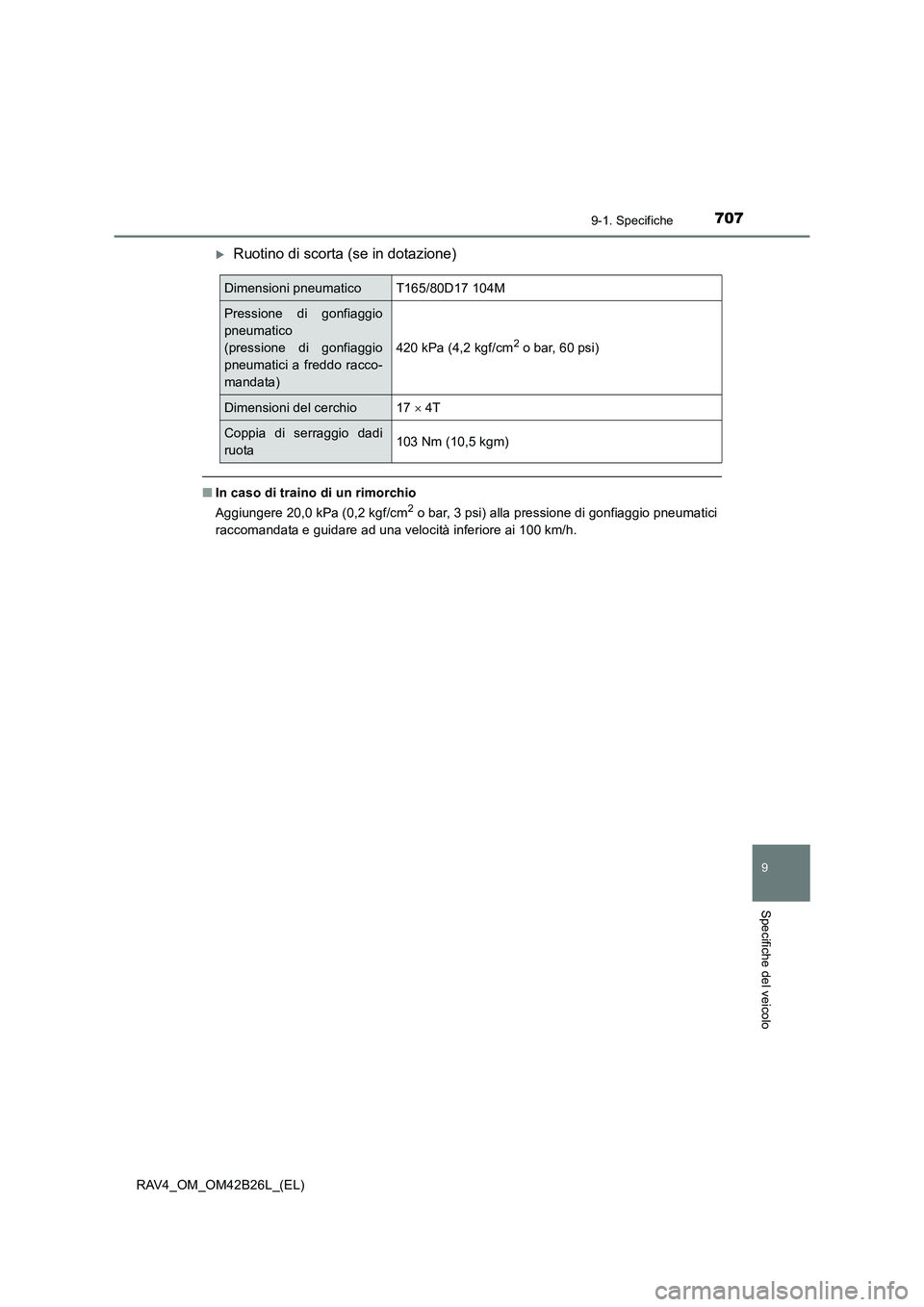

7079-1. Specifiche
RAV4_OM_OM42B26L_(EL)
9
Specifiche del veicolo
XRuotino di scorta (se in dotazione)
■In caso di traino di un rimorchio
Aggiungere 20,0 kPa (0,2 kgf/cm2 o bar, 3 psi) alla pressione di gonfiaggio pneumatici
raccomandata e guidare ad una velocità inferiore ai 100 km/h.
Dimensioni pneumaticoT165/80D17 104M
Pressione di gonfiaggio
pneumatico
(pressione di gonfiaggio
pneumatici a freddo racco-
mandata)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Dimensioni del cerchio17 × 4T
Coppia di serraggio dadi
ruota103 Nm (10,5 kgm)

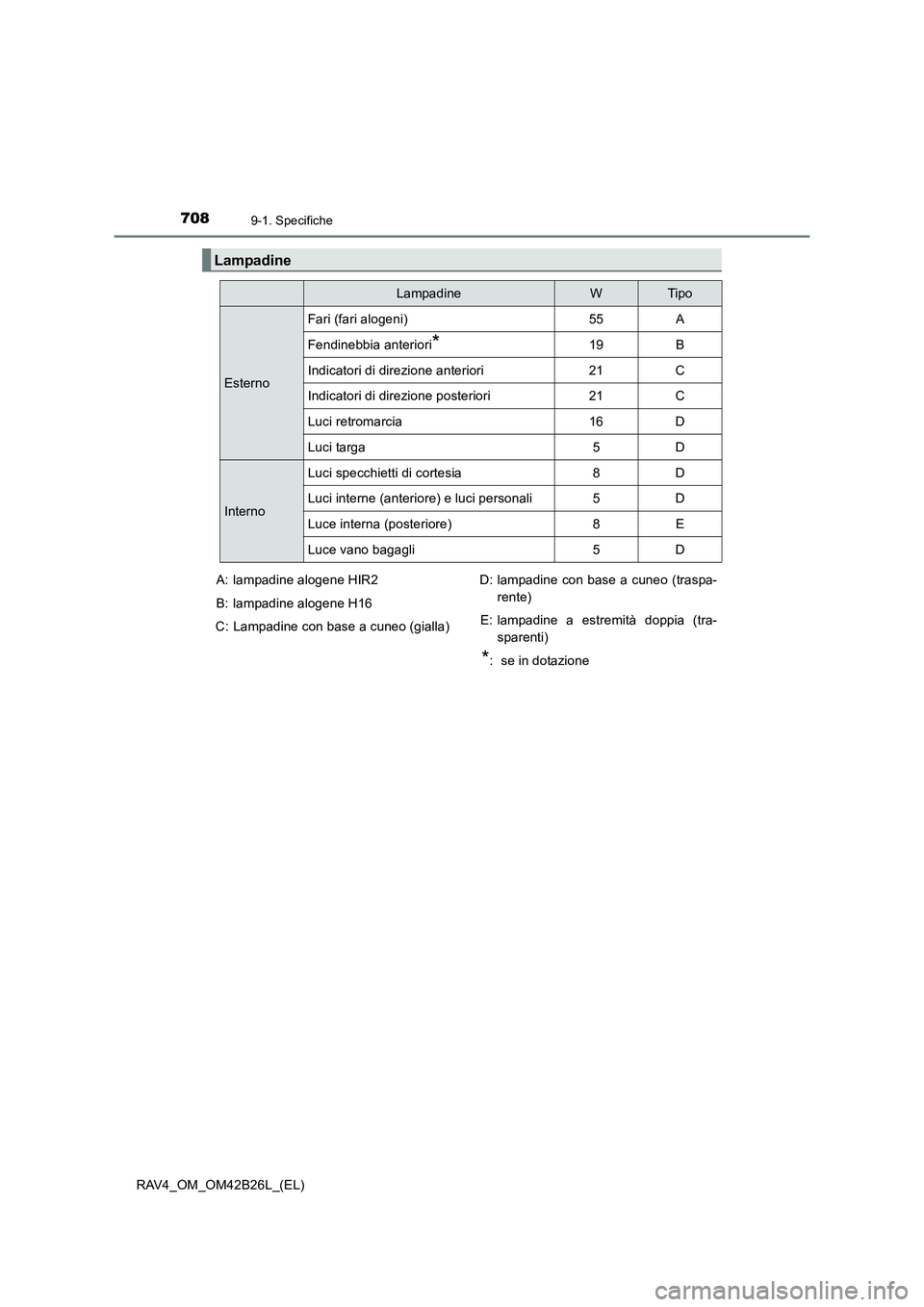

7089-1. Specifiche
RAV4_OM_OM42B26L_(EL)
Lampadine
LampadineWTipo
Esterno
Fari (fari alogeni)55A
Fendinebbia anteriori*19B
Indicatori di direzione anteriori21C
Indicatori di direzione posteriori21C
Luci retromarcia16D
Luci targa5D
Interno
Luci specchietti di cortesia8D
Luci interne (anteriore) e luci personali5D
Luce interna (posteriore)8E
Luce vano bagagli5D
A: lampadine alogene HIR2
B: lampadine alogene H16
C: Lampadine con base a cuneo (gialla) D: lampadine con base a cuneo (traspa-
rente)
E: lampadine a estremità doppia (tra- sparenti)
*: se in dotazione

7099-1. Specifiche
RAV4_OM_OM42B26L_(EL)
9
Specifiche del veicolo
Infor mazioni sul carburante
◆Motore a benzina
XMotori 3ZR-FE*1 e 2AR-FE
Area dei paesi dell’UE:
sul veicolo si deve usare esclusivamente benzina senza piombo conforme
alla norma europea EN228.
Per prestazioni ottimali del motore, utilizzare una benzina senza piombo
con un numero di ottani (RON) pari o superiore a 91.
Eccettuata l’area dei paesi dell’UE:
sul veicolo si deve utilizzare solo benzina senza piombo.
Per prestazioni ottimali del motore, utilizzare una benzina senza piombo
con un numero di ottani (RON) pari o superiore a 91.
XMotore 3ZR-FAE*2
Area dei paesi dell’UE:
sul veicolo si deve usare esclusivamente benzina senza piombo conforme
alla norma europea EN228.
Per prestazioni ottimali del motore, utilizzare una benzina senza piombo
con un numero di ottani (RON) pari o superiore a 95.
Eccettuata l’area dei paesi dell’UE:
sul veicolo si deve utilizzare solo benzina senza piombo.
Per prestazioni ottimali del motore, utilizzare una benzina senza piombo
con un numero di ottani (RON) pari o superiore a 95.
*1: con codice di modello*3 la cui ultima lettera è la “X”.
*2: con codice di modello*3 la cui ultima lettera è la “W”.
*3: Il codice modello è riportato sull’etichetta del costruttore. ( →P. 687)

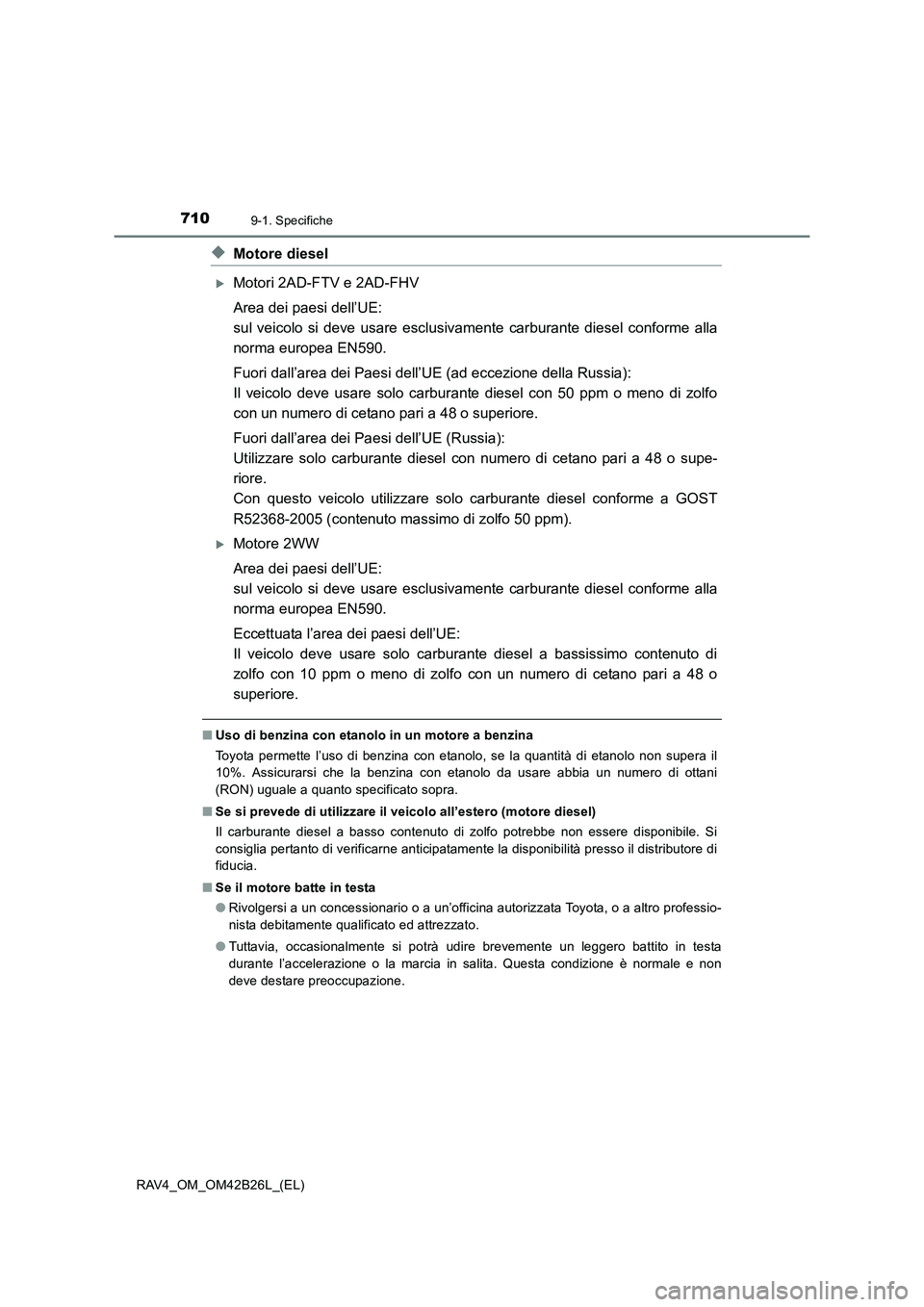

7109-1. Specifiche
RAV4_OM_OM42B26L_(EL)
◆Motore diesel
XMotori 2AD-FTV e 2AD-FHV
Area dei paesi dell’UE:
sul veicolo si deve usare esclusivamente carburante diesel conforme alla
norma europea EN590.
Fuori dall’area dei Paesi dell’UE (ad eccezione della Russia):
Il veicolo deve usare solo carburante diesel con 50 ppm o meno di zolfo
con un numero di cetano pari a 48 o superiore.
Fuori dall’area dei Paesi dell’UE (Russia):
Utilizzare solo carburante diesel con numero di cetano pari a 48 o supe-
riore.
Con questo veicolo utilizzare solo carburante diesel conforme a GOST
R52368-2005 (contenuto massimo di zolfo 50 ppm).
XMotore 2WW
Area dei paesi dell’UE:
sul veicolo si deve usare esclusivamente carburante diesel conforme alla
norma europea EN590.
Eccettuata l’area dei paesi dell’UE:
Il veicolo deve usare solo carburante diesel a bassissimo contenuto di
zolfo con 10 ppm o meno di zolfo con un numero di cetano pari a 48 o
superiore.
■Uso di benzina con etanolo in un motore a benzina
Toyota permette l’uso di benzina con etanolo, se la quantità di etanolo non supera il
10%. Assicurarsi che la benzina con etanolo da usare abbia un numero di ottani
(RON) uguale a quanto specificato sopra.
■ Se si prevede di utilizzare il veicolo all’estero (motore diesel)
Il carburante diesel a basso contenuto di zolfo potrebbe non essere disponibile. Si
consiglia pertanto di verificarne anticipatamente la disponibilità presso il distributore di
fiducia.
■ Se il motore batte in testa
●Rivolgersi a un concessionario o a un’officina autorizzata Toyota, o a altro professio-
nista debitamente qualificato ed attrezzato.
● Tuttavia, occasionalmente si potrà udire brevemente un leggero battito in testa
durante l’accelerazione o la marcia in salita. Questa condizione è normale e non
deve destare preoccupazione.

7119-1. Specifiche
RAV4_OM_OM42B26L_(EL)
9
Specifiche del veicolo

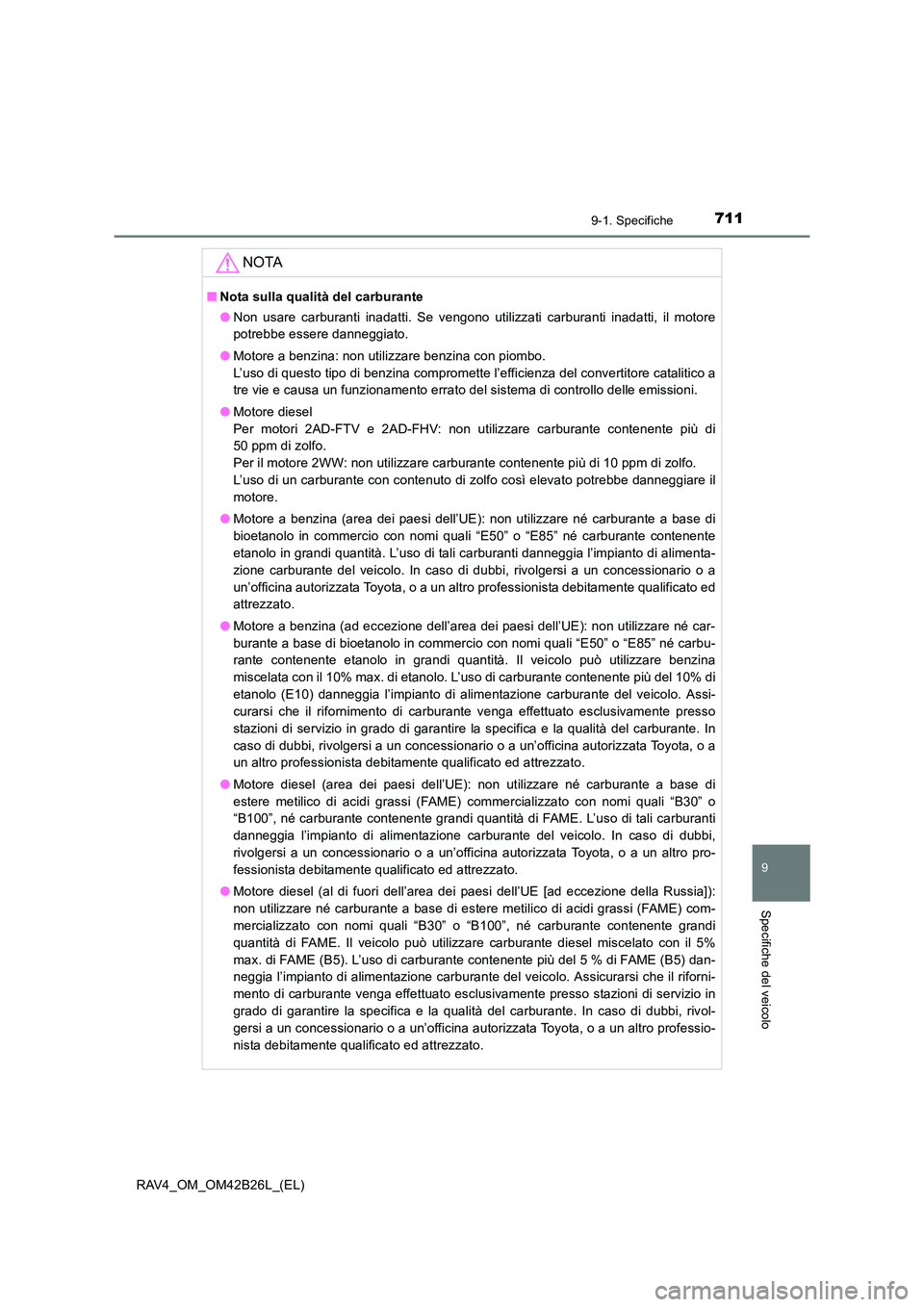

NOTA
■Nota sulla qualità del carburante
●Non usare carburanti inadatti. Se vengono utilizzati carburanti inadatti, il motore
potrebbe essere danneggiato.
● Motore a benzina: non utilizzare benzina con piombo.
L’uso di questo tipo di benzina compromette l’efficienza del convertitore catalitico a
tre vie e causa un funzionamento errato del sistema di controllo delle emissioni.
● Motore diesel
Per motori 2AD-FTV e 2AD-FHV: non utilizzare carburante contenente più di
50 ppm di zolfo.
Per il motore 2WW: non utilizzare carburante contenente più di 10 ppm di zolfo.
L’uso di un carburante con contenuto di zolfo così elevato potrebbe danneggiare il
motore.
● Motore a benzina (area dei paesi dell’UE): non utilizzare né carburante a base di
bioetanolo in commercio con nomi quali “E50” o “E85” né carburante contenente
etanolo in grandi quantità. L’uso di tali carburanti danneggia l’impianto di alimenta-
zione carburante del veicolo. In caso di dubbi, rivolgersi a un concessionario o a
un’officina autorizzata Toyota, o a un altro professionista debitamente qualificato ed
attrezzato.
● Motore a benzina (ad eccezione dell’area dei paesi dell’UE): non utilizzare né car-
burante a base di bioetanolo in commercio con nomi quali “E50” o “E85” né carbu-
rante contenente etanolo in grandi quantità. Il veicolo può utilizzare benzina
miscelata con il 10% max. di etanolo. L’uso di carburante contenente più del 10% di
etanolo (E10) danneggia l’impianto di alimentazione carburante del veicolo. Assi-
curarsi che il rifornimento di carburante venga effettuato esclusivamente presso
stazioni di servizio in grado di garantire la specifica e la qualità del carburante. In
caso di dubbi, rivolgersi a un concessionario o a un’officina autorizzata Toyota, o a
un altro professionista debitamente qualificato ed attrezzato.
● Motore diesel (area dei paesi dell’UE): non utilizzare né carburante a base di
estere metilico di acidi grassi (FAME) commercializzato con nomi quali “B30” o
“B100”, né carburante contenente grandi quantità di FAME. L’uso di tali carburanti
danneggia l’impianto di alimentazione carburante del veicolo. In caso di dubbi,
rivolgersi a un concessionario o a un’officina autorizzata Toyota, o a un altro pro-
fessionista debitamente qualificato ed attrezzato.
● Motore diesel (al di fuori dell’area dei paesi dell’UE [ad eccezione della Russia]):
non utilizzare né carburante a base di estere metilico di acidi grassi (FAME) com-
mercializzato con nomi quali “B30” o “B100”, né carburante contenente grandi
quantità di FAME. Il veicolo può utilizzare carburante diesel miscelato con il 5%
max. di FAME (B5). L’uso di carburante contenente più del 5 % di FAME (B5) dan-
neggia l’impianto di alimentazione carburante del veicolo. Assicurarsi che il riforni-
mento di carburante venga effettuato esclusivamente presso stazioni di servizio in
grado di garantire la specifica e la qualità del carburante. In caso di dubbi, rivol-
gersi a un concessionario o a un’officina autorizzata Toyota, o a un altro professio-
nista debitamente qualificato ed attrezzato.

7129-1. Specifiche
RAV4_OM_OM42B26L_(EL)

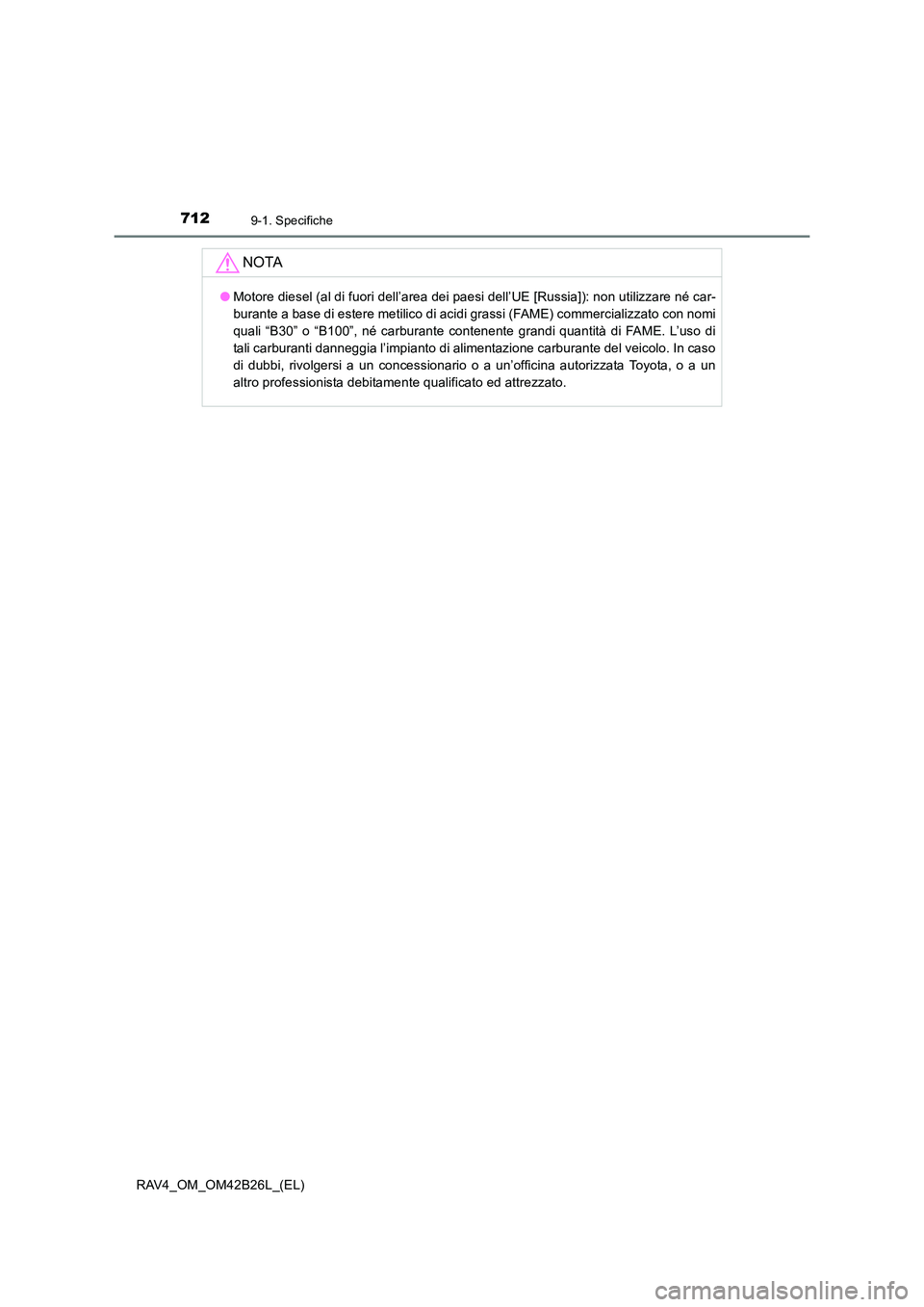

NOTA
●Motore diesel (al di fuori dell’area dei paesi dell’UE [Russia]): non utilizzare né car-
burante a base di estere metilico di acidi grassi (FAME) commercializzato con nomi
quali “B30” o “B100”, né carburante contenente grandi quantità di FAME. L’uso di
tali carburanti danneggia l’impianto di alimentazione carburante del veicolo. In caso
di dubbi, rivolgersi a un concessionario o a un’officina autorizzata Toyota, o a un
altro professionista debitamente qualificato ed attrezzato.
