2016 TOYOTA RAV4 Manuale duso (in Italian)

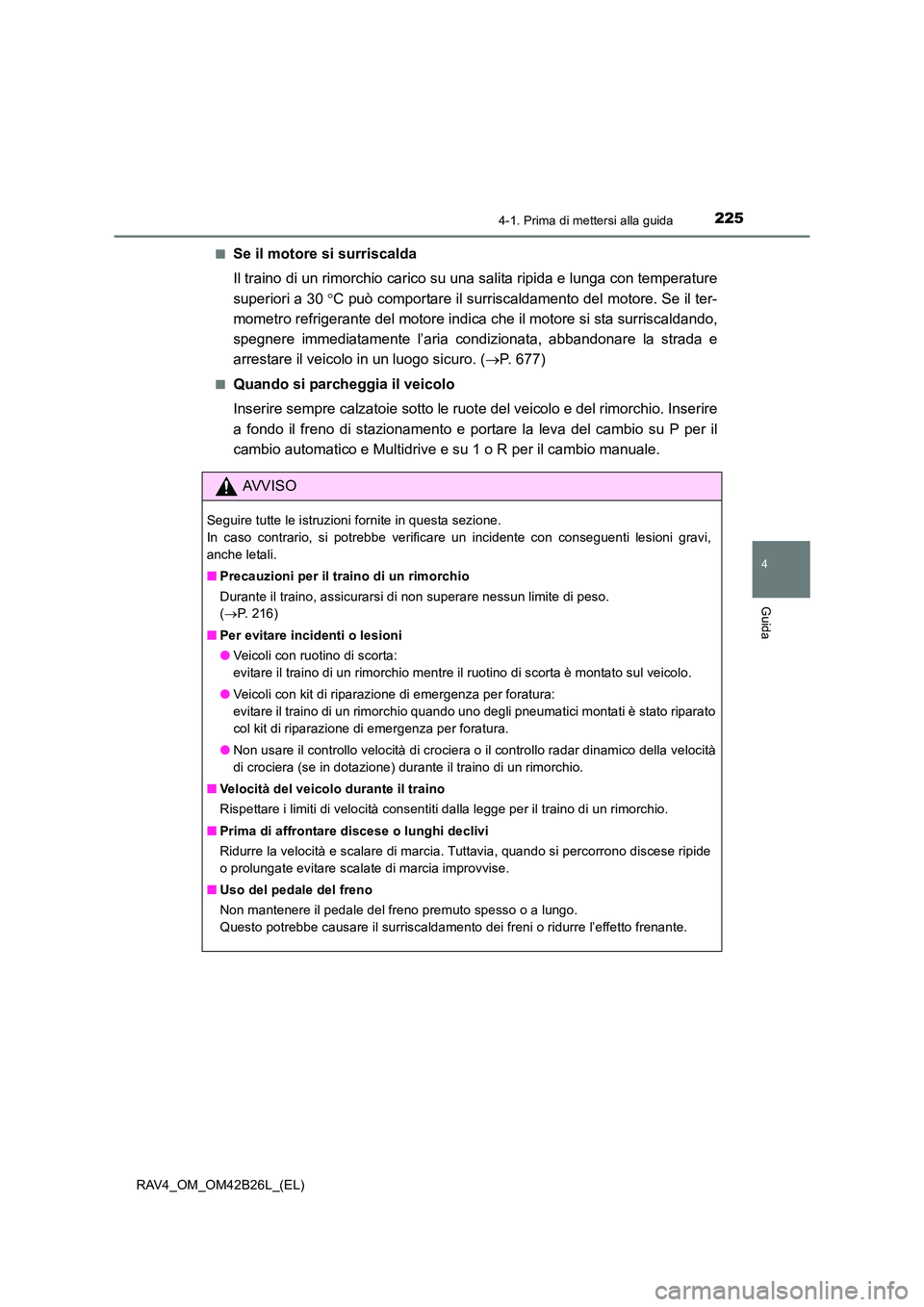

2254-1. Prima di mettersi alla guida
4
Guida
RAV4_OM_OM42B26L_(EL)■
Se il motore si surriscalda
Il traino di un rimorchio carico su una salita ripida e lunga con temperature
superiori a 30
°C può comportare il surriscaldamento del motore. Se il ter-
mometro refrigerante del motore indica che il motore si sta surriscaldando,
spegnere immediatamente l’aria condizionata, abbandonare la strada e
arrestare il veicolo in un luogo sicuro. ( →P. 677)
■Quando si parcheggia il veicolo
Inserire sempre calzatoie sotto le ruot e del veicolo e del rimorchio. Inserire
a fondo il freno di stazionamento e portare la leva del cambio su P per il
cambio automatico e Multidrive e su 1 o R per il cambio manuale.
AVVISO
Seguire tutte le istruzioni fornite in questa sezione.
In caso contrario, si potrebbe verificare un incidente con conseguenti lesioni gravi,
anche letali.
■ Precauzioni per il traino di un rimorchio
Durante il traino, assicurarsi di non superare nessun limite di peso.
(→ P. 216)
■ Per evitare incidenti o lesioni
●Veicoli con ruotino di scorta:
evitare il traino di un rimorchio mentre il ruotino di scorta è montato sul veicolo.
● Veicoli con kit di riparazione di emergenza per foratura:
evitare il traino di un rimorchio quando uno degli pneumatici montati è stato riparato
col kit di riparazione di emergenza per foratura.
● Non usare il controllo velocità di crociera o il controllo radar dinamico della velocità
di crociera (se in dotazione) durante il traino di un rimorchio.
■ Velocità del veicolo durante il traino
Rispettare i limiti di velocità consentiti dalla legge per il traino di un rimorchio.
■ Prima di affrontare discese o lunghi declivi
Ridurre la velocità e scalare di marcia. Tuttavia, quando si percorrono discese ripide
o prolungate evitare scalate di marcia improvvise.
■ Uso del pedale del freno
Non mantenere il pedale del freno premuto spesso o a lungo.
Questo potrebbe causare il surriscaldamento dei freni o ridurre l’effetto frenante.

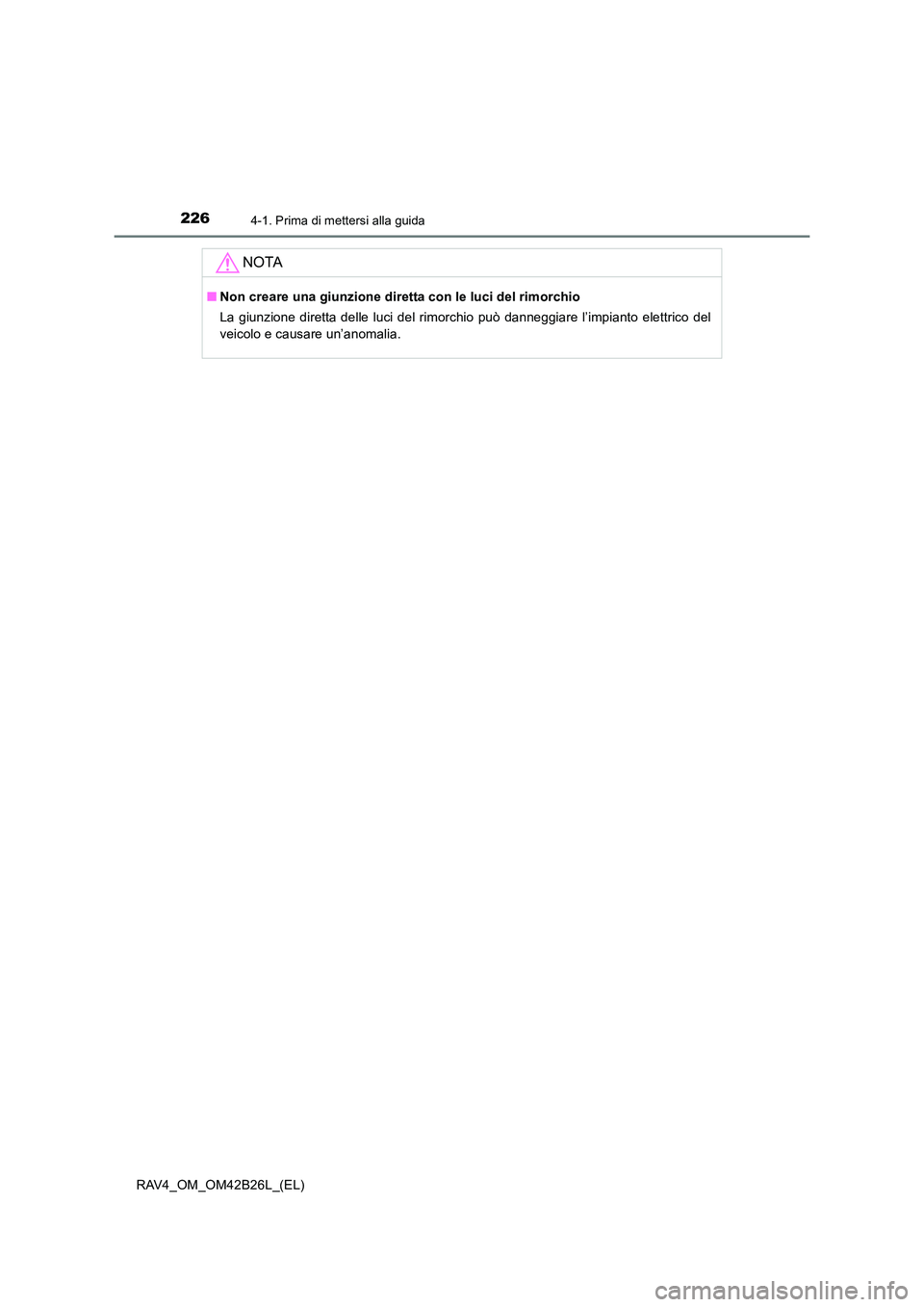

2264-1. Prima di mettersi alla guida
RAV4_OM_OM42B26L_(EL)
NOTA
■Non creare una giunzione dirett a con le luci del rimorchio
La giunzione diretta delle luci del rimorchio può danneggiare l’impianto elettrico del
veicolo e causare un’anomalia.

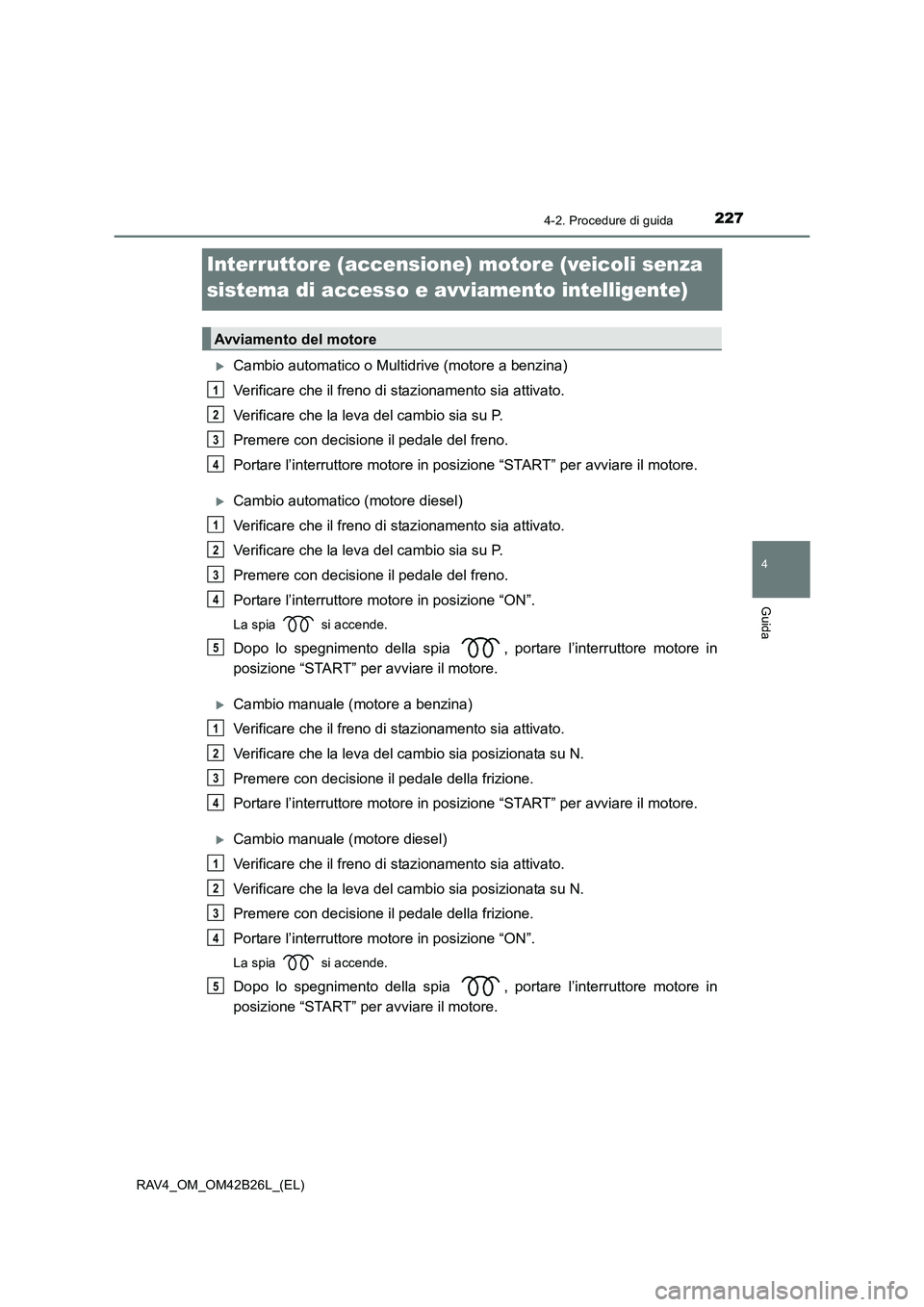

227
4
4-2. Procedure di guida
Guida
RAV4_OM_OM42B26L_(EL)
Interruttore (accensione) motore (veicoli senza
sistema di accesso e avviamento intelligente)
XCambio automatico o Multidrive (motore a benzina)
Verificare che il freno di stazionamento sia attivato.
Verificare che la leva del cambio sia su P.
Premere con decisione il pedale del freno.
Portare l’interruttore motore in posizione “START” per avviare il motore.
XCambio automatico (motore diesel)
Verificare che il freno di stazionamento sia attivato.
Verificare che la leva del cambio sia su P.
Premere con decisione il pedale del freno.
Portare l’interruttore motore in posizione “ON”.
La spia si accende.
Dopo lo spegnimento della spia , portare l’interruttore motore in
posizione “START” per avviare il motore.
XCambio manuale (motore a benzina)
Verificare che il freno di stazionamento sia attivato.
Verificare che la leva del cambio sia posizionata su N.
Premere con decisione il pedale della frizione.
Portare l’interruttore motore in posizione “START” per avviare il motore.
XCambio manuale (motore diesel)
Verificare che il freno di stazionamento sia attivato.
Verificare che la leva del cambio sia posizionata su N.
Premere con decisione il pedale della frizione.
Portare l’interruttore motore in posizione “ON”.
La spia si accende.
Dopo lo spegnimento della spia , portare l’interruttore motore in
posizione “START” per avviare il motore.
Avviamento del motore
1
2
3
4
1
2
3
4
5
1
2
3
4
1
2
3
4
5

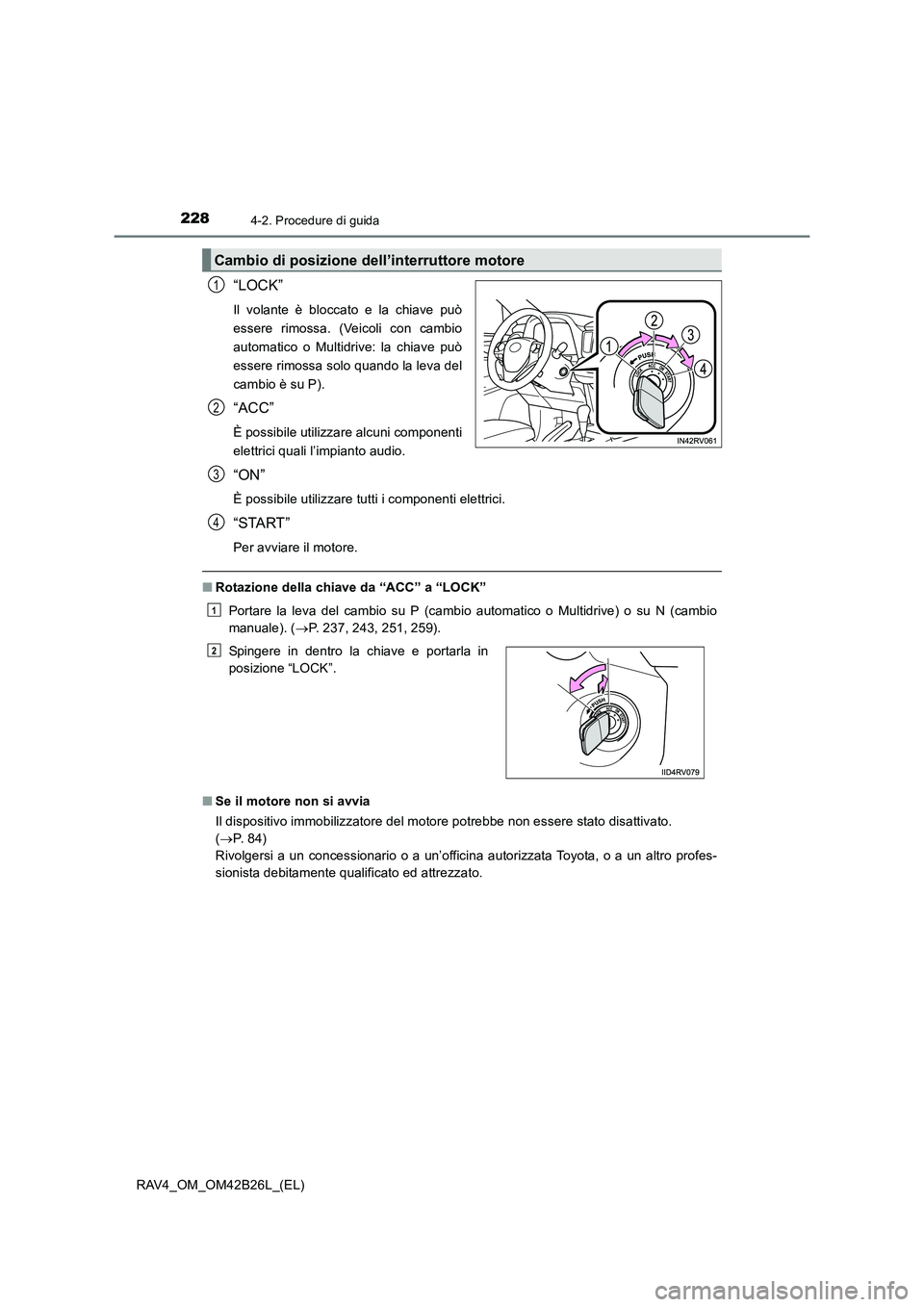

2284-2. Procedure di guida
RAV4_OM_OM42B26L_(EL)
“LOCK”
Il volante è bloccato e la chiave può
essere rimossa. (Veicoli con cambio
automatico o Multidrive: la chiave può
essere rimossa solo quando la leva del
cambio è su P).
“ACC”
È possibile utilizzare alcuni componenti
elettrici quali l’impianto audio.
“ON”
È possibile utilizzare tutti i componenti elettrici.
“START”
Per avviare il motore.
■Rotazione della chiave da “ACC” a “LOCK”
Portare la leva del cambio su P (cambio automatico o Multidrive) o su N (cambio
manuale). ( →P. 237, 243, 251, 259).
■ Se il motore non si avvia
Il dispositivo immobilizzatore del motore potrebbe non essere stato disattivato.
(→ P. 8 4 )
Rivolgersi a un concessionario o a un’officina autorizzata Toyota, o a un altro profes-
sionista debitamente qualificato ed attrezzato.
Cambio di posizione dell’interruttore motore
1
2
Spingere in dentro la chiave e portarla in
posizione “LOCK”.
3
4
1
2

2294-2. Procedure di guida
4
Guida
RAV4_OM_OM42B26L_(EL)■
Quando non è possibile disattivare il bloccasterzo
■ Funzione di avvertenza chiave
Se si apre la portiera del conducente con l’interruttore motore in posizione
“LOCK” o “ACC”, un cicalino suona per ri cordare al conducente di rimuovere
la chiave.
Quando si avvia il motore, l’interruttore motore
potrebbe dare l’impressione di essere bloccato
in posizione “LOCK”. Per sbloccarlo, ruotare la
chiave mentre si gira leggermente il volante a
destra e a sinistra.
AVVISO
■ Quando si avvia il motore
Avviare sempre il motore mentre si è seduti nel sedile del conducente. Non premere
in nessun caso il pedale dell’acceleratore durante l’avviamento del motore.
Ciò potrebbe causare incidenti con il rischio di lesioni gravi, anche letali.
■ Precauzioni per quando si guida
Non portare l’interruttore motore in posizione “LOCK” durante la guida. Se, in una
situazione di emergenza, si deve spegnere il motore col veicolo in movimento, por-
tare l’interruttore motore solo in posizione “ACC” per spegnere il motore. Se si spe-
gne il motore mentre si guida si può causare un incidente. ( →P. 591)
NOTA
■ Per evitare l’esaurimento della batteria
Non lasciare l’interruttore motore in posizione “ACC” o “ON” per lunghi periodi se il
motore non è in funzione.
■ Quando si avvia il motore
●Non insistere sull’avviamento motore per più di 30 secondi alla volta. Ciò potrebbe
causare il surriscaldamento del motorino d’avviamento e del cablaggio elettrico.
● Evitare di sollecitare il motore a freddo.
● Se risultasse difficile avviare il motore, o se si spegnesse di frequente, fare control-
lare immediatamente il veicolo da un concessionario o un’officina autorizzata
Toyota, o da un altro professionista debitamente qualificato ed attrezzato.

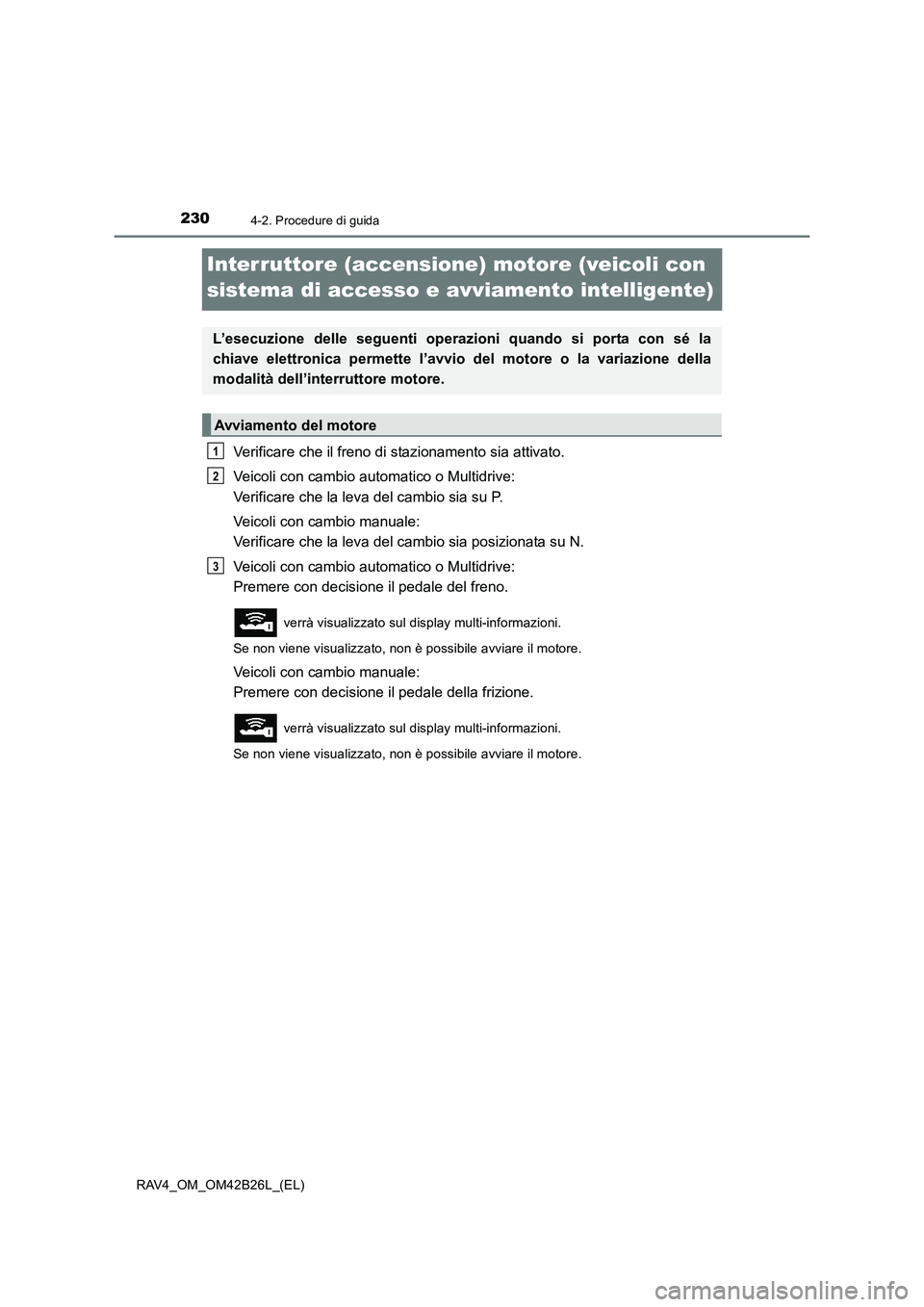

2304-2. Procedure di guida
RAV4_OM_OM42B26L_(EL)
Interruttore (accensione) motore (veicoli con
sistema di accesso e avviamento intelligente)
Verificare che il freno di stazionamento sia attivato.
Veicoli con cambio automatico o Multidrive:
Verificare che la leva del cambio sia su P.
Veicoli con cambio manuale:
Verificare che la leva del cambio sia posizionata su N.
Veicoli con cambio automatico o Multidrive:
Premere con decisione il pedale del freno.
verrà visualizzato sul display multi-informazioni.
Se non viene visualizzato, non è possibile avviare il motore.
Veicoli con cambio manuale:
Premere con decisione il pedale della frizione.
verrà visualizzato sul display multi-informazioni.
Se non viene visualizzato, non è possibile avviare il motore.
L’esecuzione delle seguenti operazioni quando si porta con sé la
chiave elettronica permette l’avvio del motore o la variazione della
modalità dell’interruttore motore.
Avviamento del motore
1
2
3

2314-2. Procedure di guida
4
Guida
RAV4_OM_OM42B26L_(EL)
Premere l’interruttore motore.
Il motore si avvierà o proverà ad
avviarsi per un massimo di 30 secondi,
a seconda di quale evento si verifichi
per primo.
Veicoli con cambio automatico o Multi-
drive: Continuare a premere il pedale
del freno fino a che il motore non si
avvii completamente.
Veicoli con cambio manuale: Conti-
nuare a premere il pedale della frizione
fino a che il motore non si avvii comple-
tamente.
Solo motore diesel: la spia si
accende. Il motore si avvierà dopo che
la spia si sarà spenta.
Il motore può essere avviato in qualsi-
asi modalità dell’interruttore motore.
Fermare il veicolo.
Veicoli con cambio automatico o Multidrive:
Posizionare la leva del cambio su P.
Veicoli con cambio manuale:
Posizionare la leva del cambio su N.
Inserire il freno di stazionamento. (→P. 264)
Premere l’interruttore motore.
Rilasciare il pedale del freno e controllare che il display del quadro stru-
menti sia spento.
4
Arresto del motore
1
2
3
4
5

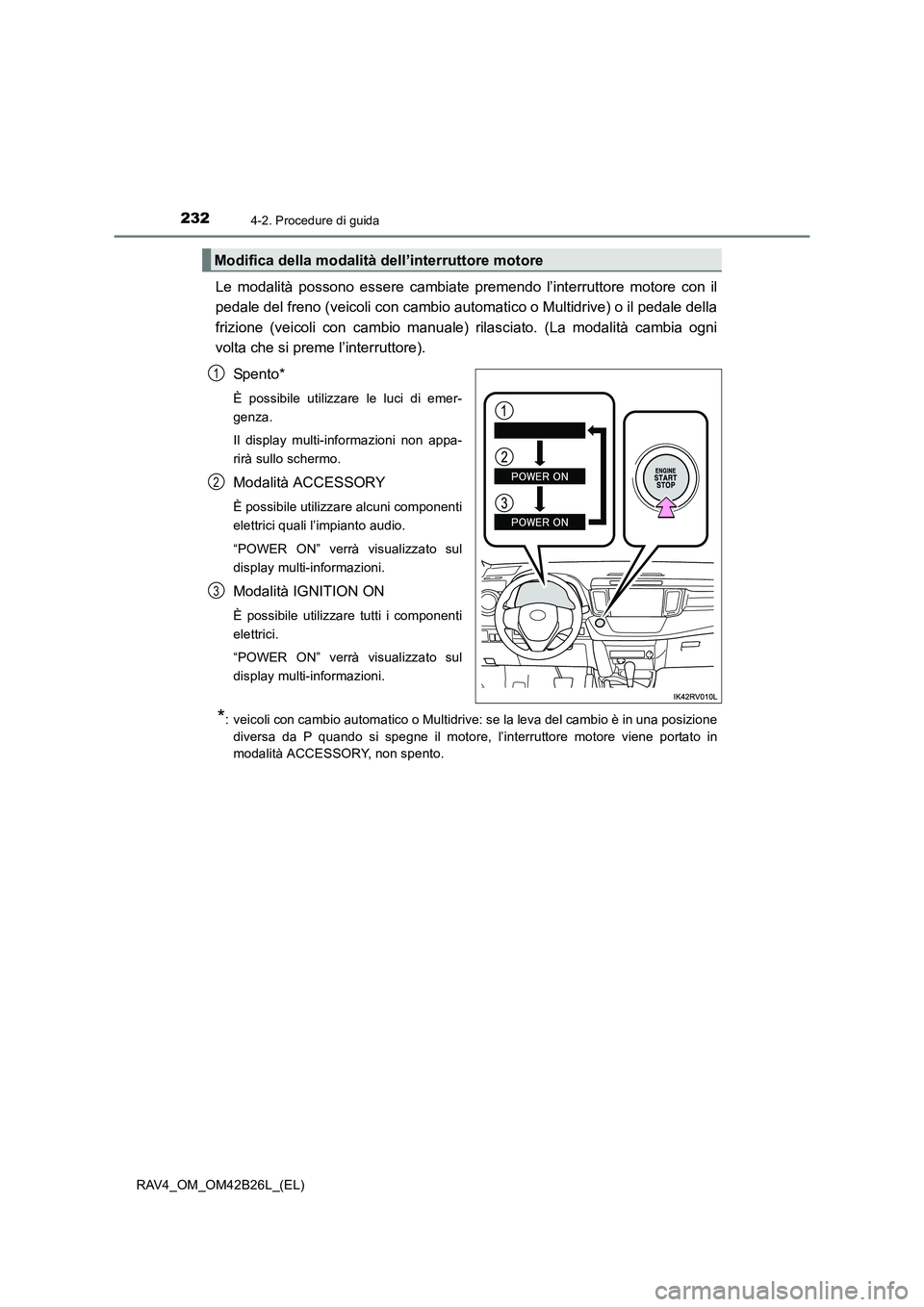

2324-2. Procedure di guida
RAV4_OM_OM42B26L_(EL)
Le modalità possono essere cambiate premendo l’interruttore motore con il
pedale del freno (veicoli con cambio automatico o Multidrive) o il pedale della
frizione (veicoli con cambio manuale) rilasciato. (La modalità cambia ogni
volta che si preme l’interruttore).
Spento*
È possibile utilizzare le luci di emer-
genza.
Il display multi-informazioni non appa-
rirà sullo schermo.
Modalità ACCESSORY
È possibile utilizzare alcuni componenti
elettrici quali l’impianto audio.
“POWER ON” verrà visualizzato sul
display multi-informazioni.
Modalità IGNITION ON
È possibile utilizzare tutti i componenti
elettrici.
“POWER ON” verrà visualizzato sul
display multi-informazioni.
*: veicoli con cambio automatico o Multidrive: se la leva del cambio è in una posizionediversa da P quando si spegne il motore, l’interruttore motore viene portato in
modalità ACCESSORY, non spento.
Modifica della modalità dell’interruttore motore
1
2
3
