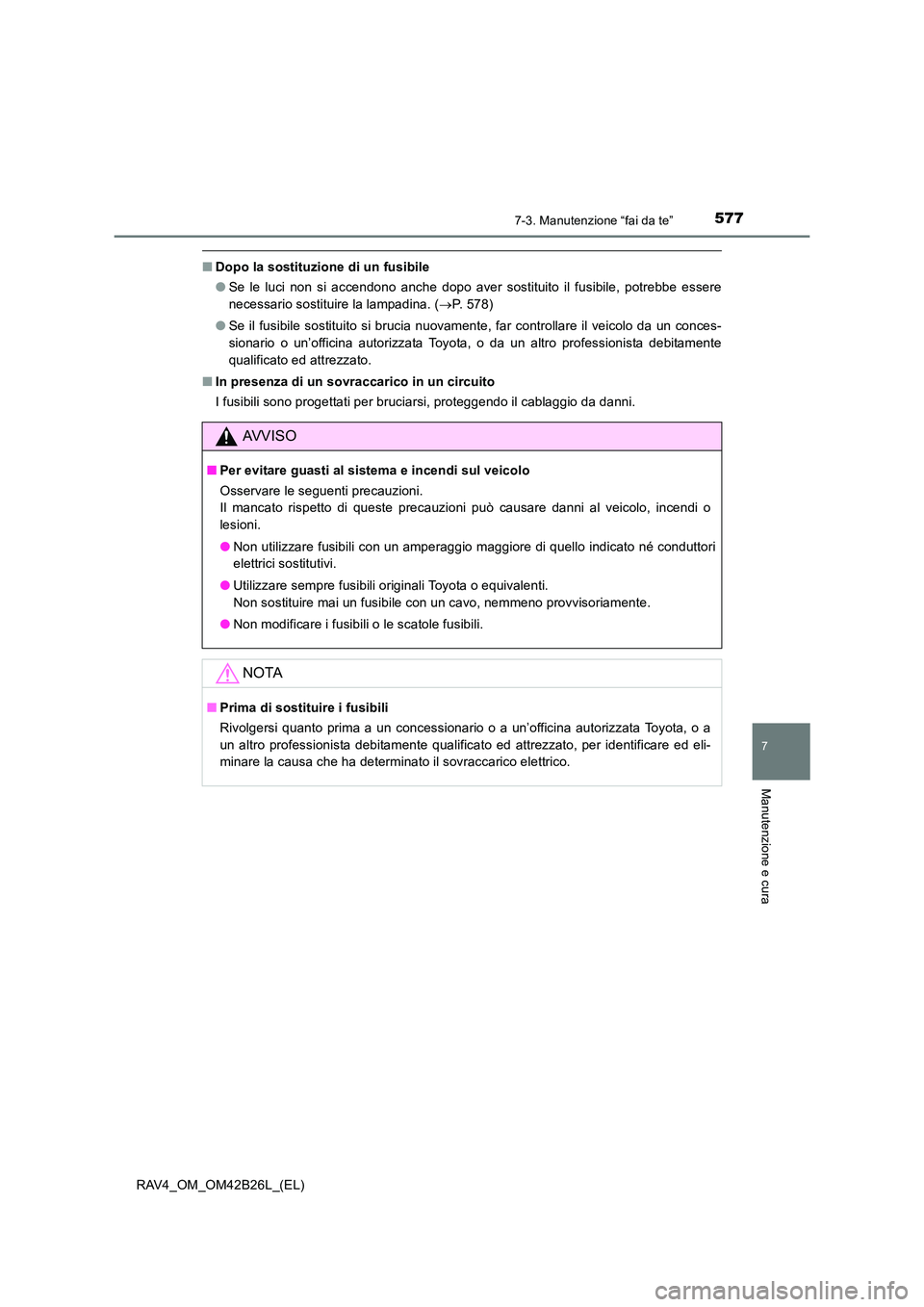

■Dopo la sostituzione di un fusibile
●Se le luci non si accendono anche dopo aver sostituito il fusibile, potrebbe essere
necessario sostituire la lampadina. ( →P. 578)
● Se il fusibile sostituito si brucia nuovamente, far controllare il veicolo da un conces-
sionario o un’officina autorizzata Toyota, o da un altro professionista debitamente
qualificato ed attrezzato.
■ In presenza di un sovraccarico in un circuito
I fusibili sono progettati per bruciarsi, proteggendo il cablaggio da danni.
AVVISO
■Per evitare guasti al sistema e incendi sul veicolo
Osservare le seguenti precauzioni.
Il mancato rispetto di queste precauzioni può causare danni al veicolo, incendi o
lesioni.
●Non utilizzare fusibili con un amperaggio maggiore di quello indicato né conduttori
elettrici sostitutivi.
● Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un cavo, nemmeno provvisoriamente.
● Non modificare i fusibili o le scatole fusibili.
NOTA
■Prima di sostituire i fusibili
Rivolgersi quanto prima a un concessionario o a un’officina autorizzata Toyota, o a
un altro professionista debitamente qualificato ed attrezzato, per identificare ed eli-
minare la causa che ha determinato il sovraccarico elettrico.

5787-3. Manutenzione “fai da te”
RAV4_OM_OM42B26L_(EL)

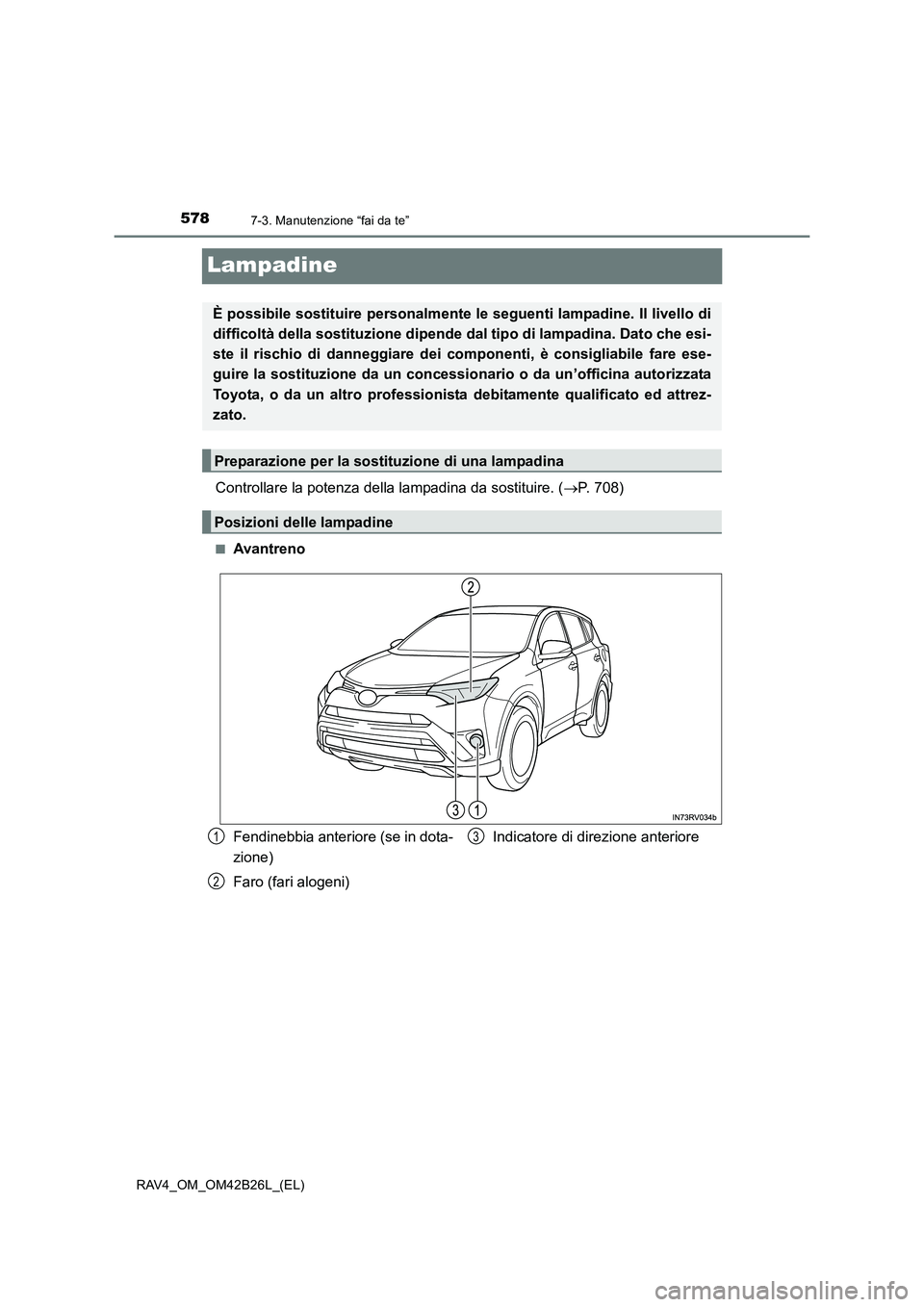

Lampadine
Controllare la potenza della lampadina da sostituire. (→P. 708)
■Avantreno
È possibile sostituire personalmente le seguenti lampadine. Il livello di
difficoltà della sostituzione dipende dal tipo di lampadina. Dato che esi-
ste il rischio di danneggiare dei componenti, è consigliabile fare ese-
guire la sostituzione da un concessionario o da un’officina autorizzata
Toyota, o da un altro professionista debitamente qualificato ed attrez-
zato.
Preparazione per la sostituzione di una lampadina
Posizioni delle lampadine
Fendinebbia anteriore (se in dota-
zione)
Faro (fari alogeni) Indicatore di direzione anteriore1
2
3

5797-3. Manutenzione “fai da te”
RAV4_OM_OM42B26L_(EL)
7
Manutenzione e cura

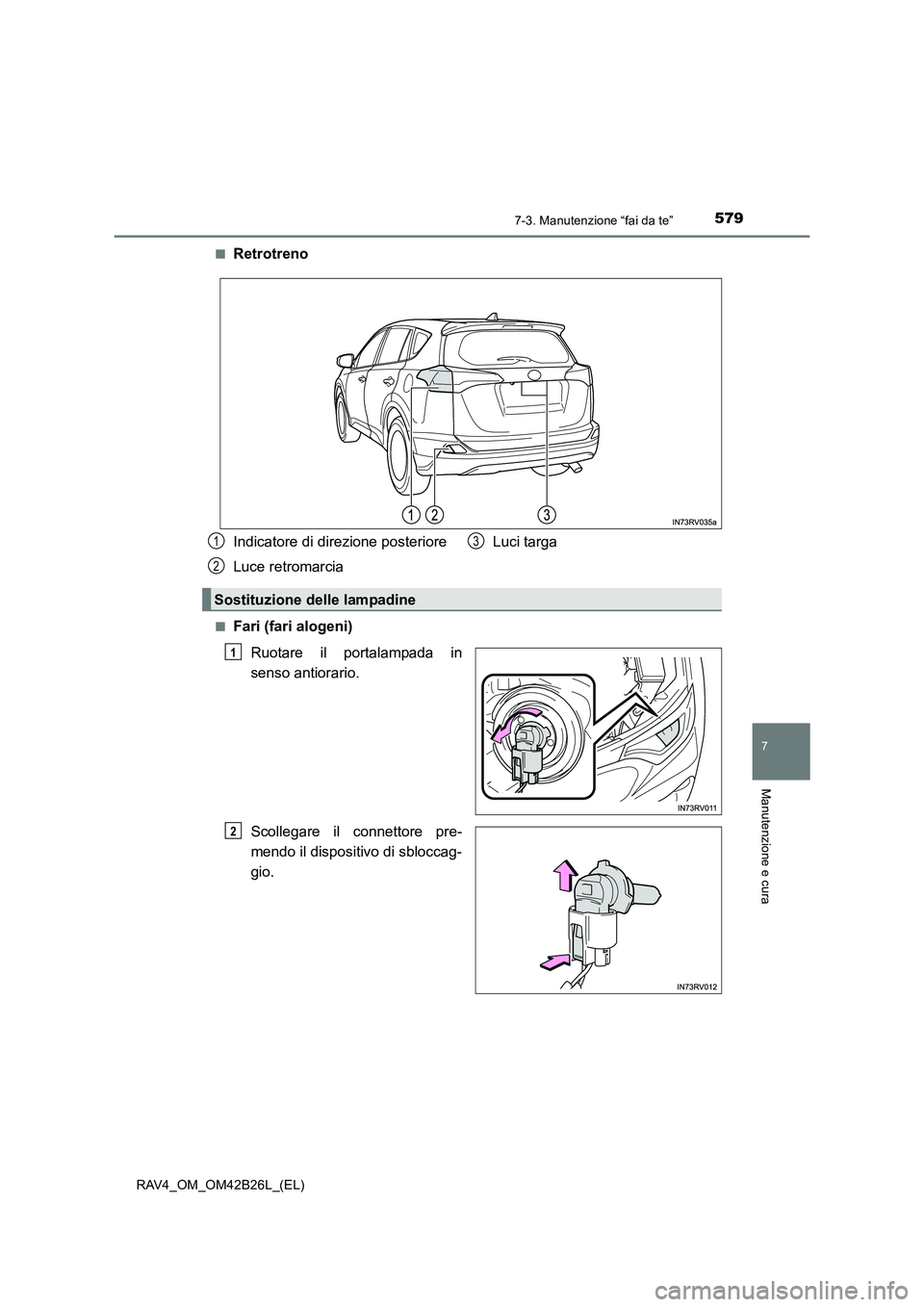

■Retrotreno
■Fari (fari alogeni)Ruotare il portalampada in
senso antiorario.
Scollegare il connettore pre-
mendo il dispositivo di sbloccag-
gio.
Indicatore di direzione posteriore
Luce retromarcia Luci targa
Sostituzione delle lampadine
1
2
3
1
2

5807-3. Manutenzione “fai da te”
RAV4_OM_OM42B26L_(EL)

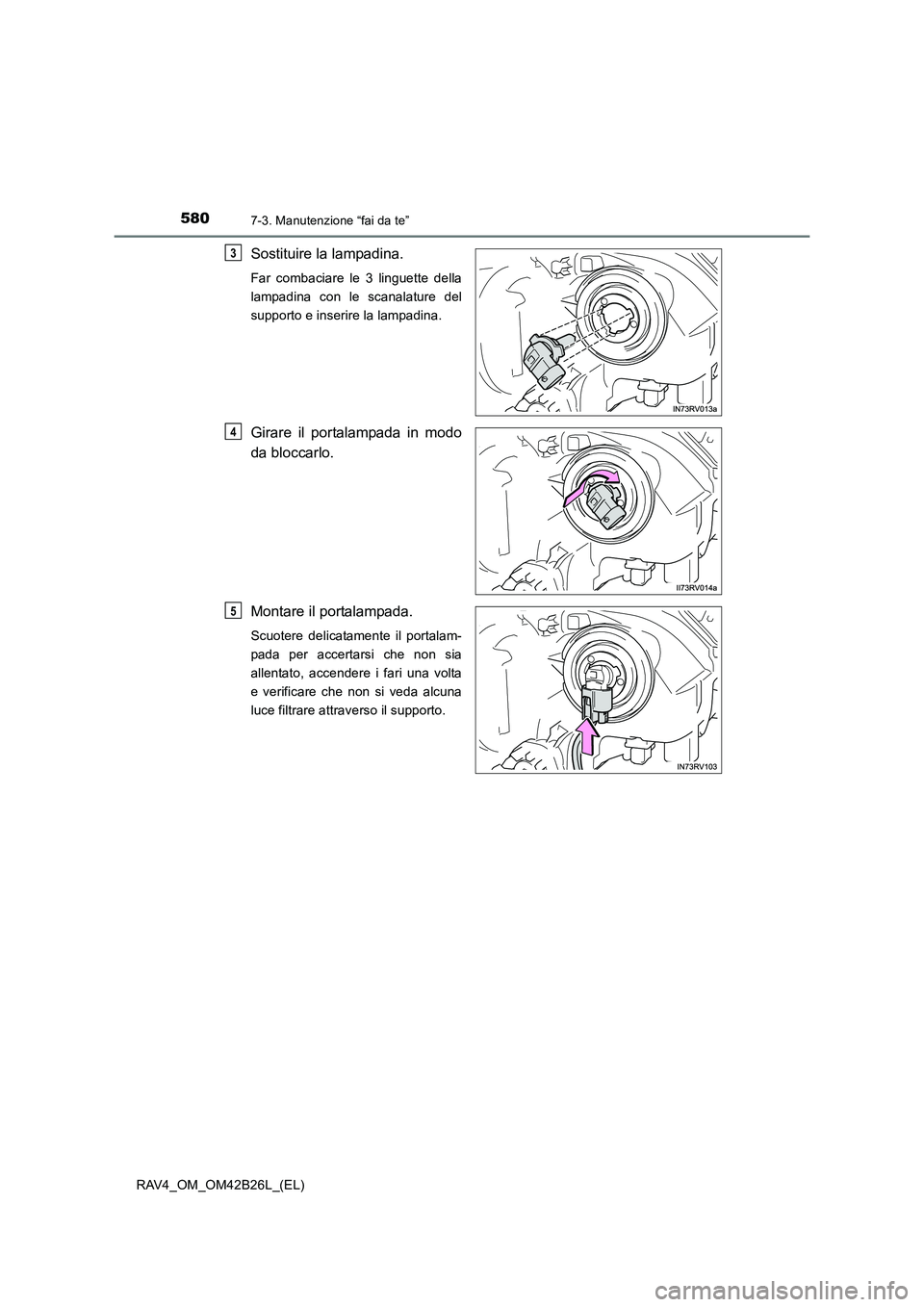

Sostituire la lampadina.
Far combaciare le 3 linguette della
lampadina con le scanalature del
supporto e inserire la lampadina.
Girare il portalampada in modo
da bloccarlo.
Montare il portalampada.
Scuotere delicatamente il portalam-
pada per accertarsi che non sia
allentato, accendere i fari una volta
e verificare che non si veda alcuna
luce filtrare attraverso il supporto.
3
4
5

5817-3. Manutenzione “fai da te”
RAV4_OM_OM42B26L_(EL)
7
Manutenzione e cura

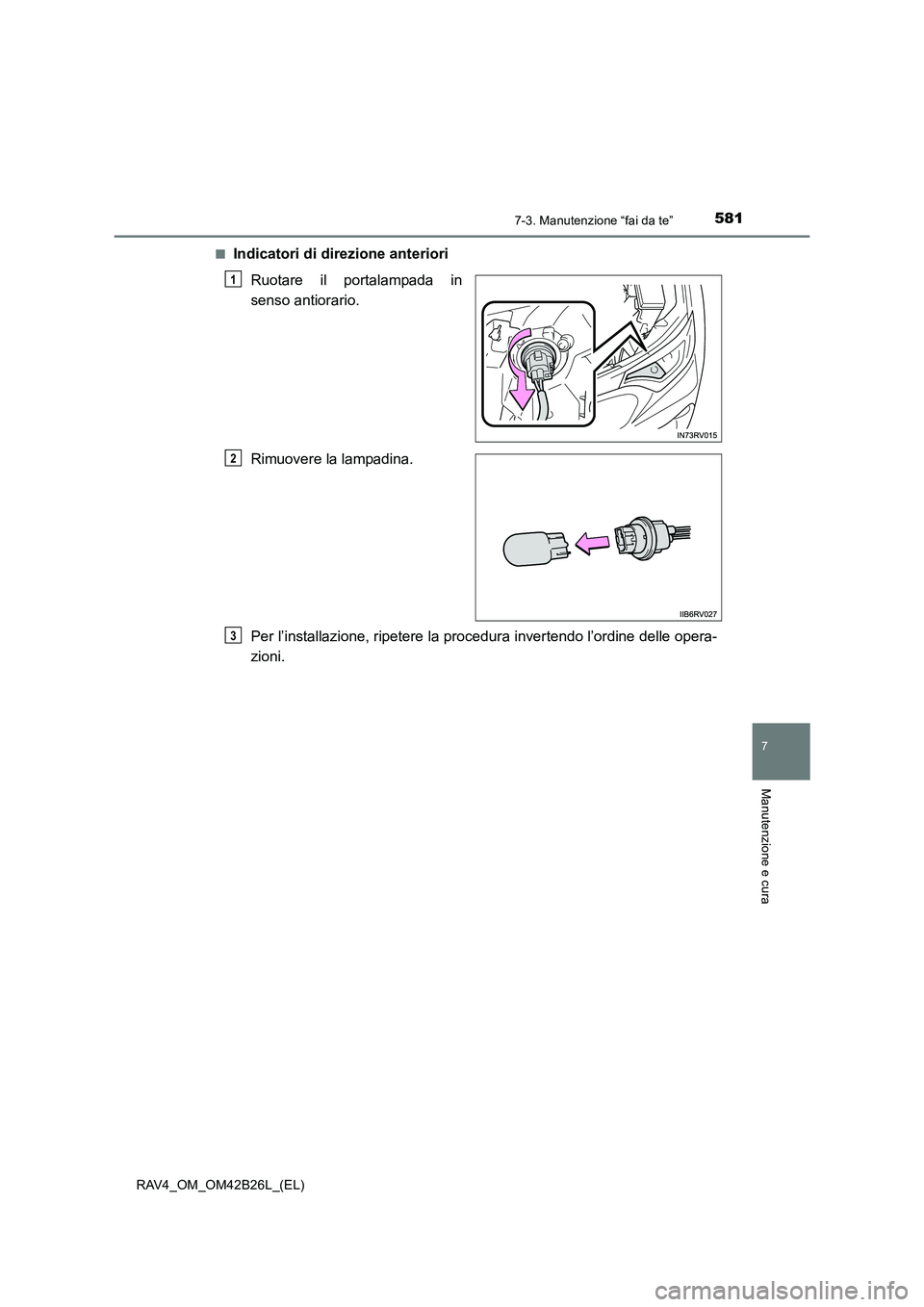

■Indicatori di direzione anterioriRuotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
1
2
3

5827-3. Manutenzione “fai da te”
RAV4_OM_OM42B26L_(EL)■

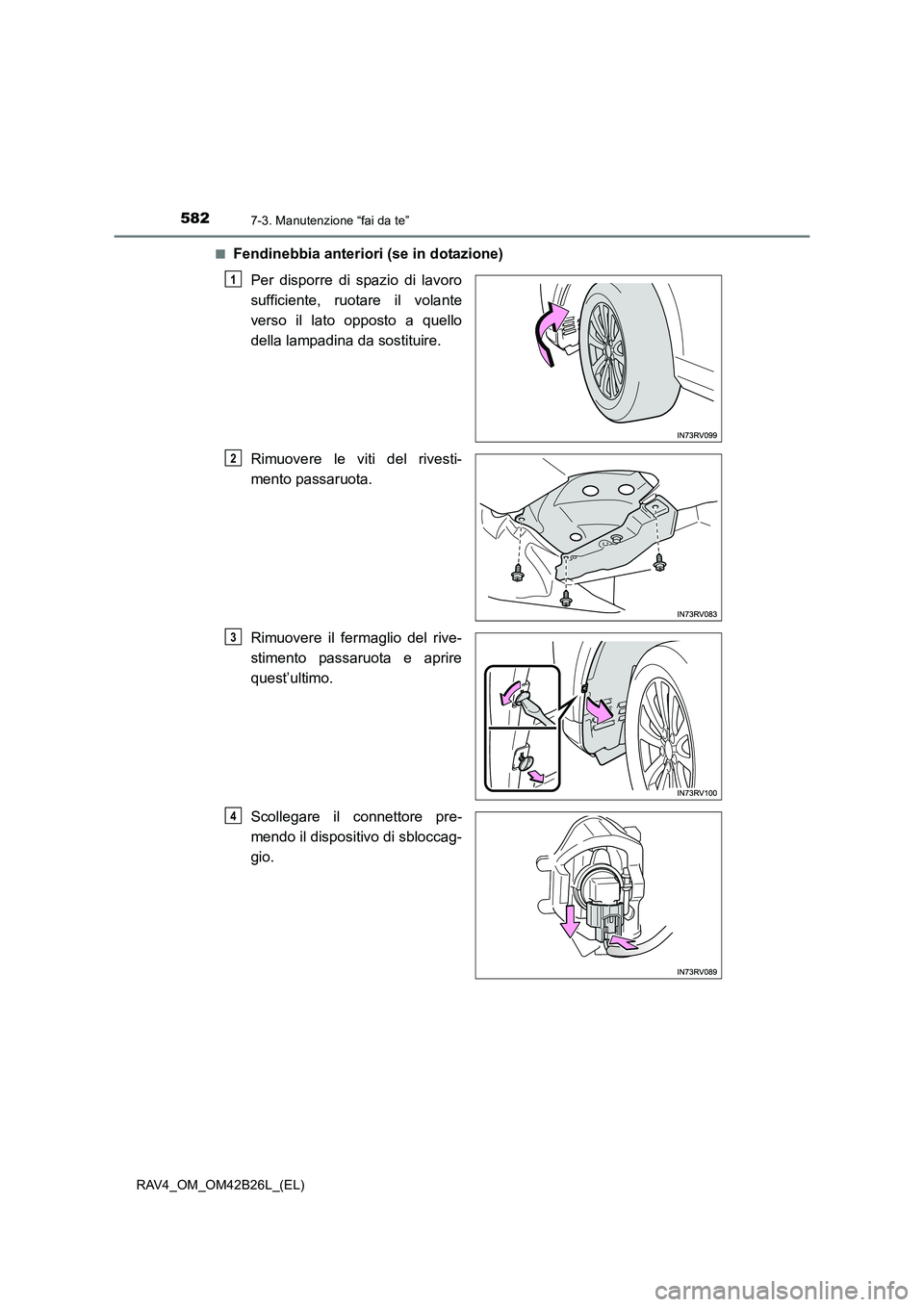

Fendinebbia anteriori (se in dotazione)
Per disporre di spazio di lavoro
sufficiente, ruotare il volante
verso il lato opposto a quello
della lampadina da sostituire.
Rimuovere le viti del rivesti-
mento passaruota.
Rimuovere il fermaglio del rive-
stimento passaruota e aprire
quest’ultimo.
Scollegare il connettore pre-
mendo il dispositivo di sbloccag-
gio.
1
2
3
4

5837-3. Manutenzione “fai da te”
RAV4_OM_OM42B26L_(EL)
7
Manutenzione e cura

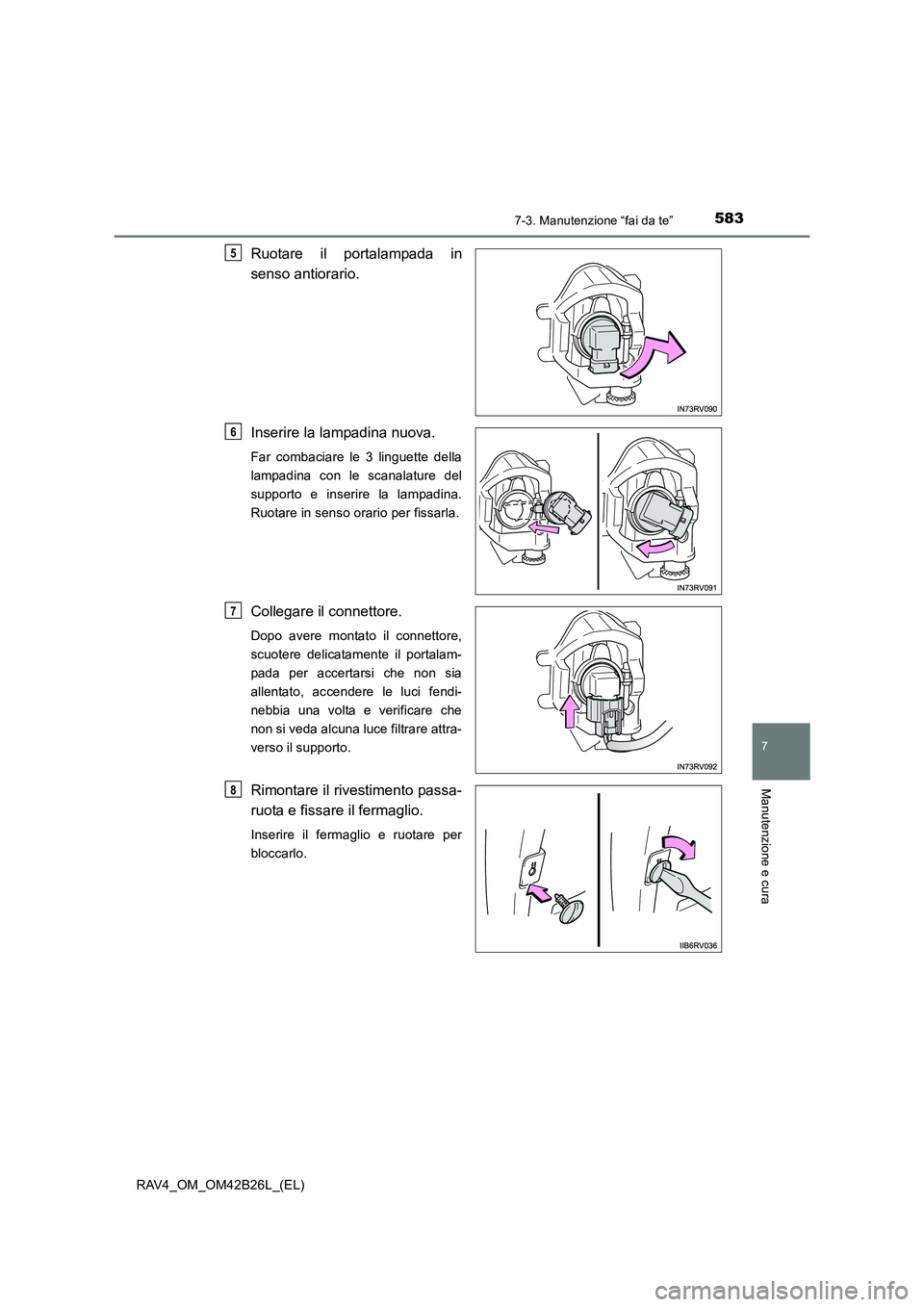

Ruotare il portalampada in
senso antiorario.
Inserire la lampadina nuova.
Far combaciare le 3 linguette della
lampadina con le scanalature del
supporto e inserire la lampadina.
Ruotare in senso orario per fissarla.
Collegare il connettore.
Dopo avere montato il connettore,
scuotere delicatamente il portalam-
pada per accertarsi che non sia
allentato, accendere le luci fendi-
nebbia una volta e verificare che
non si veda alcuna luce filtrare attra-
verso il supporto.
Rimontare il rivestimento passa-
ruota e fissare il fermaglio.
Inserire il fermaglio e ruotare per
bloccarlo.
5
6
7
8

5847-3. Manutenzione “fai da te”
RAV4_OM_OM42B26L_(EL)
Rimontare il rivestimento passa-
ruota e installare le viti.
Verificare che il rivestimento passa-
ruota sia fissato alla parte interna
del paraurti.
■

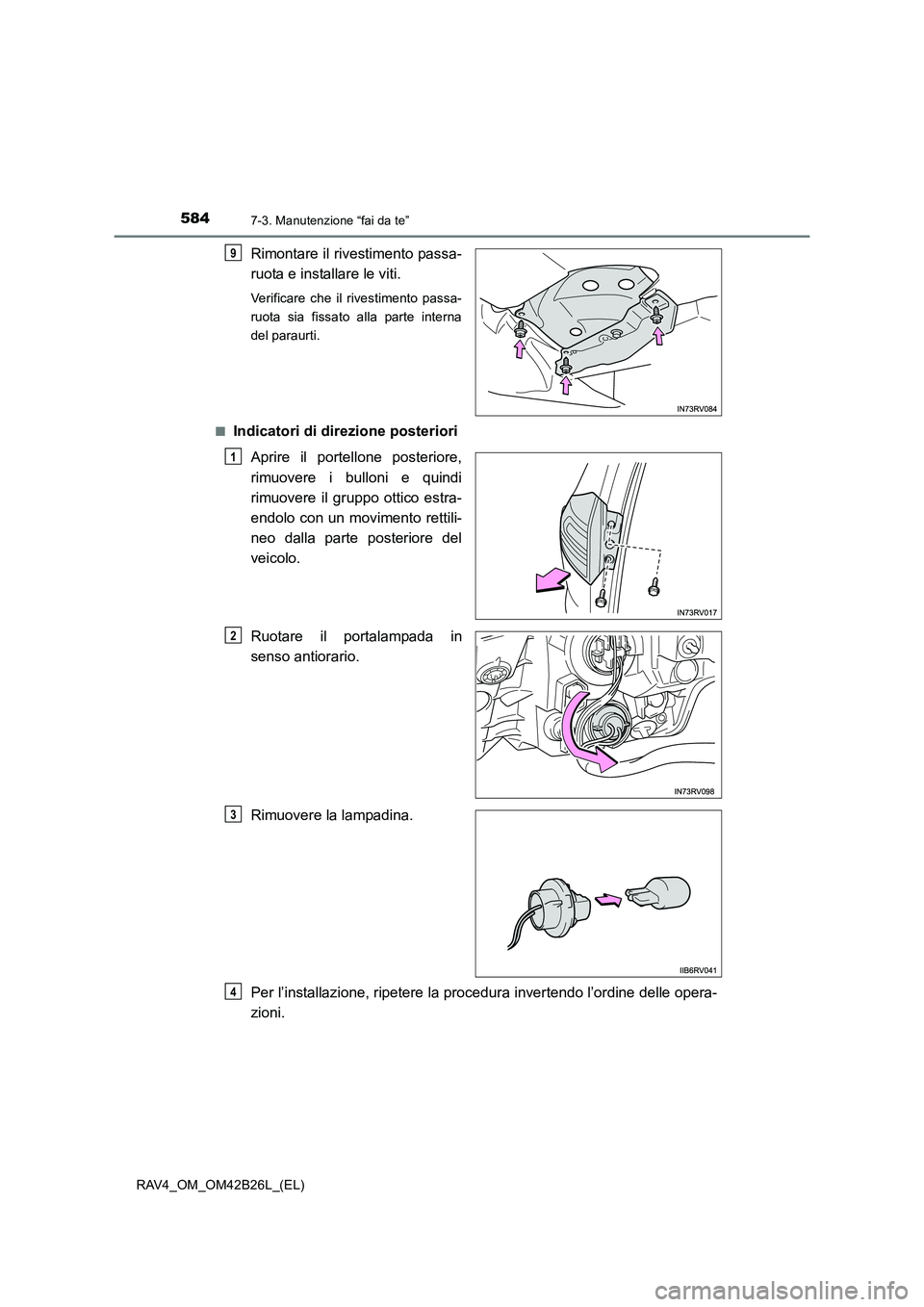

Indicatori di direzione posteriori Aprire il portellone posteriore,
rimuovere i bulloni e quindi
rimuovere il gruppo ottico estra-
endolo con un movimento rettili-
neo dalla parte posteriore del
veicolo.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
9
1
2
3
4
