6658-2. Azioni da intraprendere in una situazione di emergenza
8
Se si verifica un problema
RAV4_OM_OM42B26L_(EL)

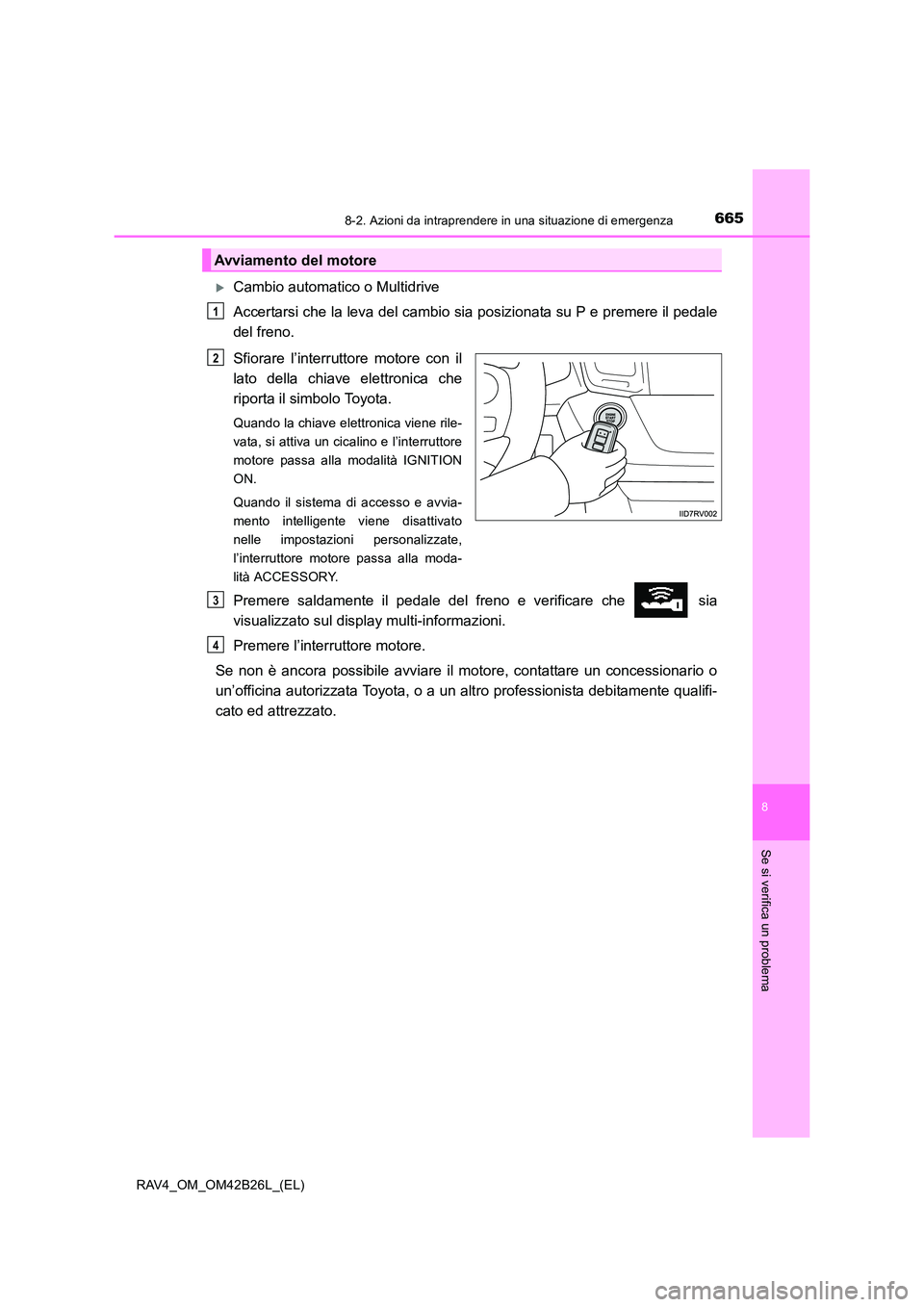

XCambio automatico o Multidrive
Accertarsi che la leva del cambio sia posizionata su P e premere il pedale
del freno.
Sfiorare l’interruttore motore con il
lato della chiave elettronica che
riporta il simbolo Toyota.
Quando la chiave elettronica viene rile-
vata, si attiva un cicalino e l’interruttore
motore passa alla modalità IGNITION
ON.
Quando il sistema di accesso e avvia-
mento intelligente viene disattivato
nelle impostazioni personalizzate,
l’interruttore motore passa alla moda-
lità ACCESSORY.
Premere saldamente il pedale del freno e verificare che sia
visualizzato sul display multi-informazioni.
Premere l’interruttore motore.
Se non è ancora possibile avviare il motore, contattare un concessionario o
un’officina autorizzata Toyota, o a un altro professionista debitamente qualifi-
cato ed attrezzato.
Avviamento del motore
1
2
3
4

6668-2. Azioni da intraprendere in una situazione di emergenza
RAV4_OM_OM42B26L_(EL)

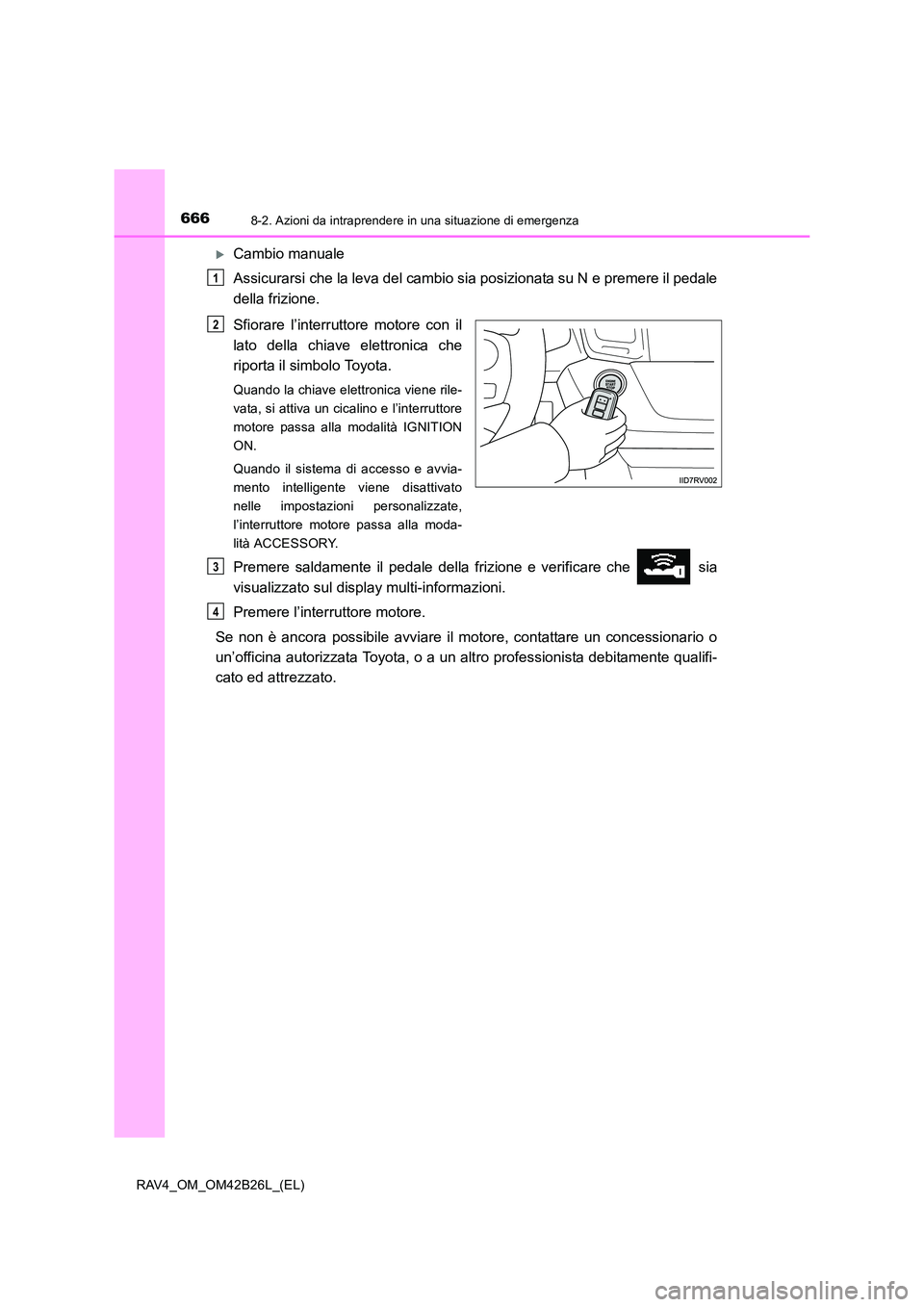

XCambio manuale
Assicurarsi che la leva del cambio sia posizionata su N e premere il pedale
della frizione.
Sfiorare l’interruttore motore con il
lato della chiave elettronica che
riporta il simbolo Toyota.
Quando la chiave elettronica viene rile-
vata, si attiva un cicalino e l’interruttore
motore passa alla modalità IGNITION
ON.
Quando il sistema di accesso e avvia-
mento intelligente viene disattivato
nelle impostazioni personalizzate,
l’interruttore motore passa alla moda-
lità ACCESSORY.
Premere saldamente il pedale della frizione e verificare che sia
visualizzato sul display multi-informazioni.
Premere l’interruttore motore.
Se non è ancora possibile avviare il motore, contattare un concessionario o
un’officina autorizzata Toyota, o a un altro professionista debitamente qualifi-
cato ed attrezzato.
1
2
3
4

6678-2. Azioni da intraprendere in una situazione di emergenza
8
Se si verifica un problema
RAV4_OM_OM42B26L_(EL)

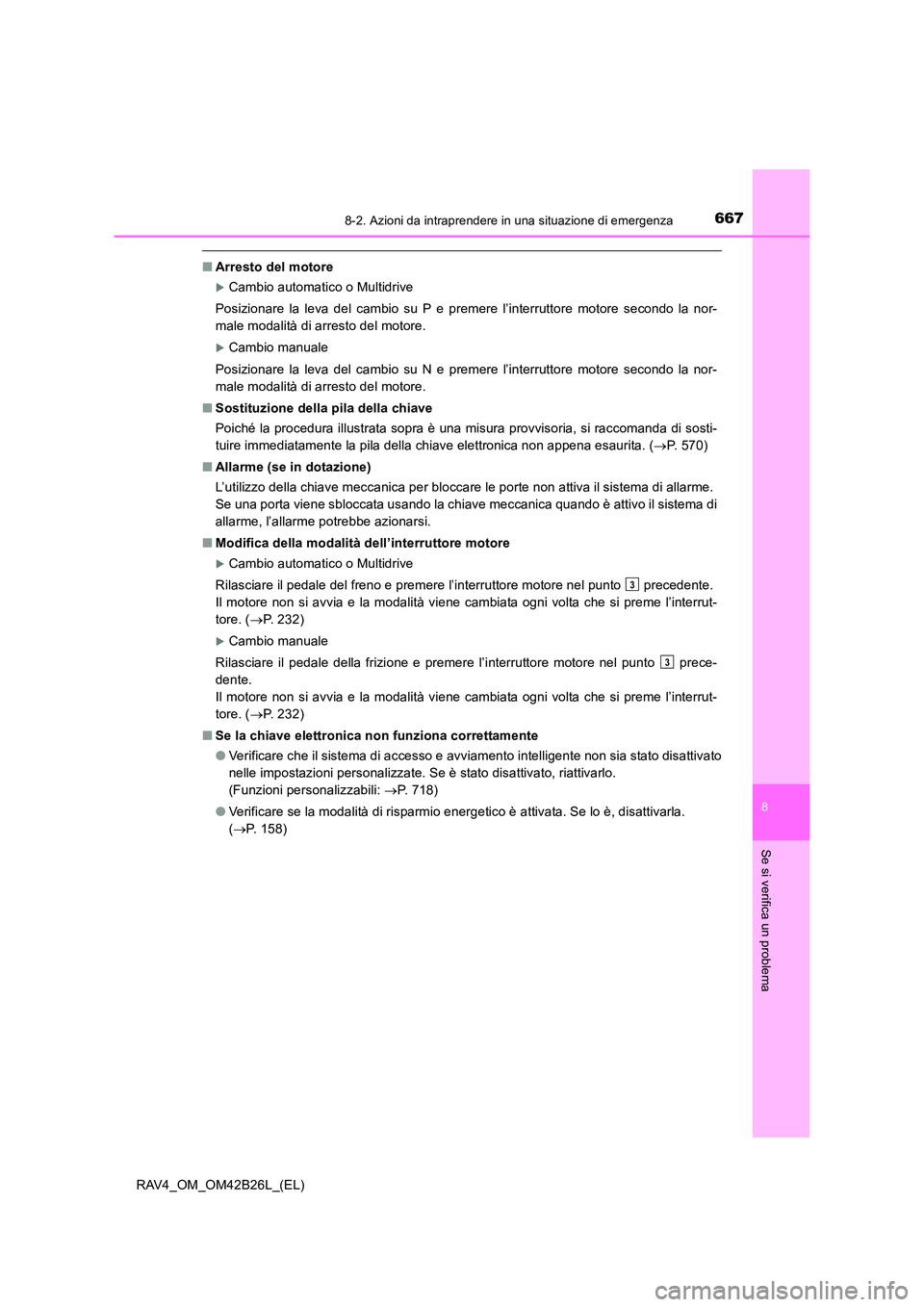

■Arresto del motore
XCambio automatico o Multidrive
Posizionare la leva del cambio su P e premere l’interruttore motore secondo la nor-
male modalità di arresto del motore.
XCambio manuale
Posizionare la leva del cambio su N e premere l’interruttore motore secondo la nor-
male modalità di arresto del motore.
■ Sostituzione della pila della chiave
Poiché la procedura illustrata sopra è una misura provvisoria, si raccomanda di sosti-
tuire immediatamente la pila della chiave elettronica non appena esaurita. ( →P. 570)
■ Allarme (se in dotazione)
L’utilizzo della chiave meccanica per bloccare le porte non attiva il sistema di allarme.
Se una porta viene sbloccata usando la chiave meccanica quando è attivo il sistema di
allarme, l’allarme potrebbe azionarsi.
■ Modifica della modalità dell’interruttore motore
XCambio automatico o Multidrive
Rilasciare il pedale del freno e premere l’interruttore motore nel punto precedente.
Il motore non si avvia e la modalità viene cambiata ogni volta che si preme l’interrut-
tore. ( →P. 232)
XCambio manuale
Rilasciare il pedale della frizione e premere l’interruttore motore nel punto prece-
dente.
Il motore non si avvia e la modalità viene cambiata ogni volta che si preme l’interrut-
tore. ( →P. 232)
■ Se la chiave elettronica non funziona correttamente
●Verificare che il sistema di accesso e avviamento intelligente non sia stato disattivato
nelle impostazioni personalizzate. Se è stato disattivato, riattivarlo.
(Funzioni personalizzabili: →P. 718)
● Verificare se la modalità di risparmio energetico è attivata. Se lo è, disattivarla.
(→ P. 158)
3
3

6688-2. Azioni da intraprendere in una situazione di emergenza
RAV4_OM_OM42B26L_(EL)

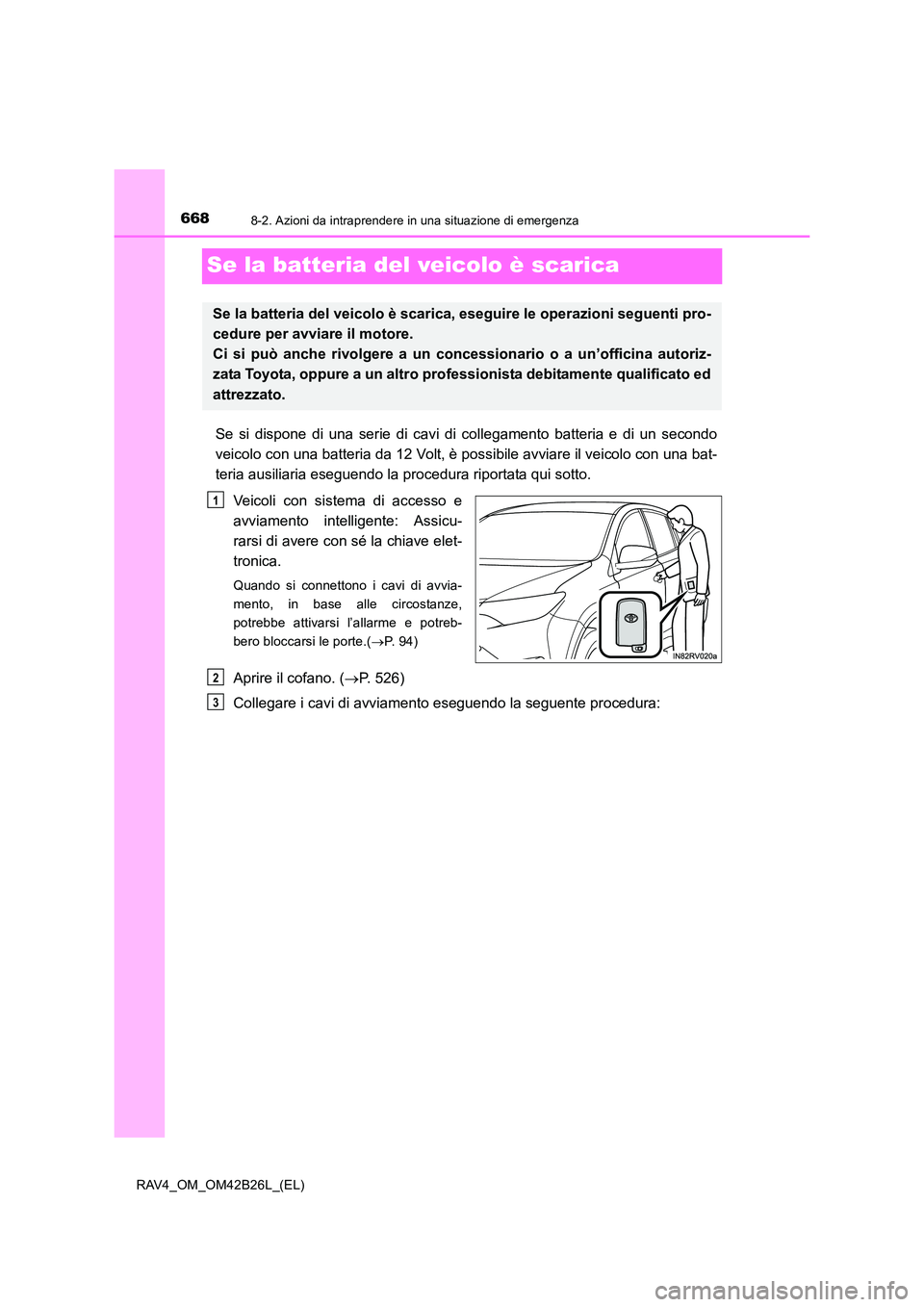

Se la batteria del veicolo è scarica
Se si dispone di una serie di cavi di collegamento batteria e di un secondo
veicolo con una batteria da 12 Volt, è possibile avviare il veicolo con una bat-
teria ausiliaria eseguendo la procedura riportata qui sotto.
Veicoli con sistema di accesso e
avviamento intelligente: Assicu-
rarsi di avere con sé la chiave elet-
tronica.
Quando si connettono i cavi di avvia-
mento, in base alle circostanze,
potrebbe attivarsi l’allarme e potreb-
bero bloccarsi le porte.( →P. 9 4 )
Aprire il cofano. ( →P. 526)
Collegare i cavi di avviamento eseguendo la seguente procedura:
Se la batteria del veicolo è scarica, eseguire le operazioni seguenti pro-
cedure per avviare il motore.
Ci si può anche rivolgere a un concessionario o a un’officina autoriz-
zata Toyota, oppure a un altro prof essionista debitamente qualificato ed
attrezzato.
1
2
3

6698-2. Azioni da intraprendere in una situazione di emergenza
8
Se si verifica un problema
RAV4_OM_OM42B26L_(EL)

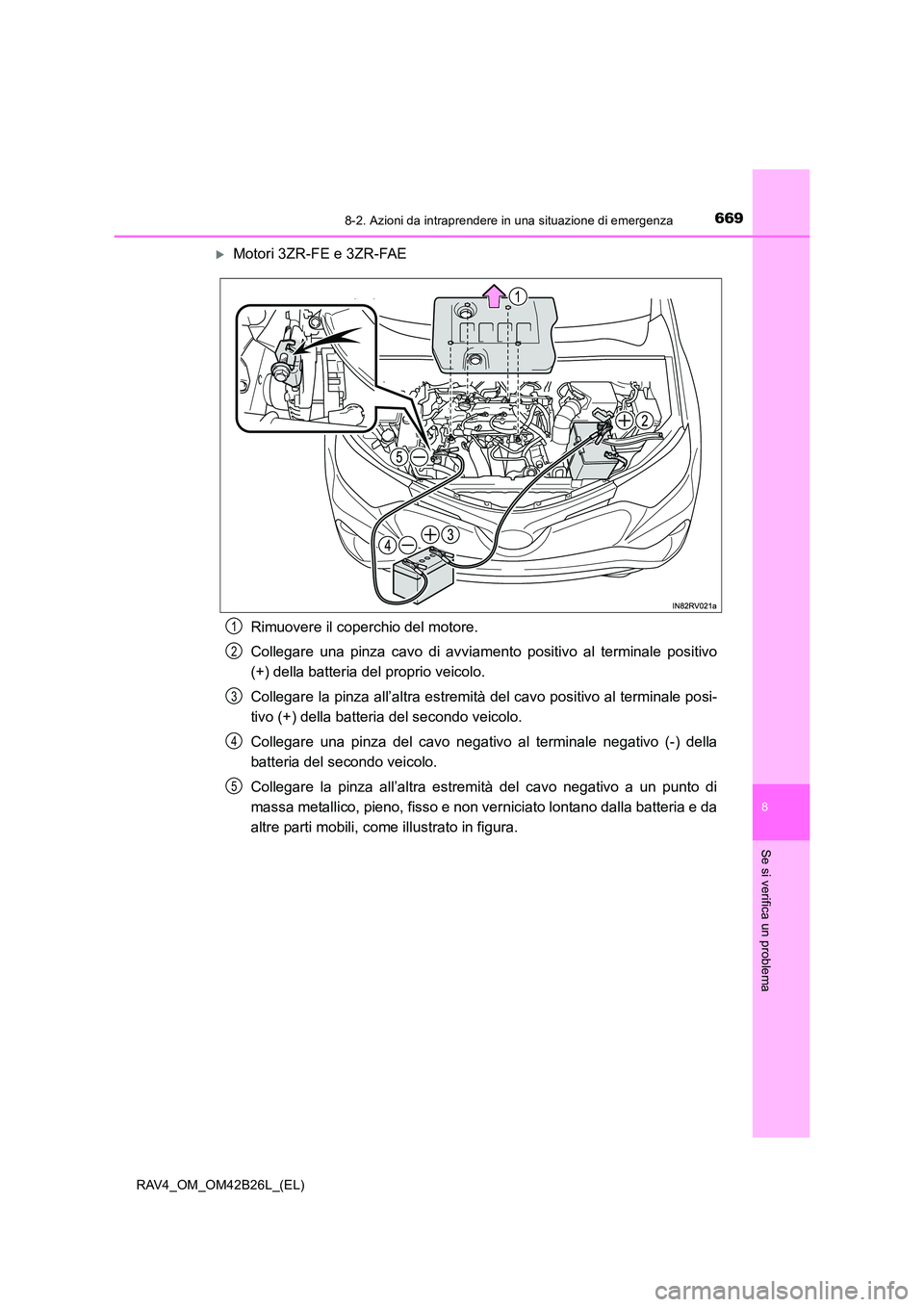

XMotori 3ZR-FE e 3ZR-FAERimuovere il coperchio del motore.
Collegare una pinza cavo di avviamento positivo al terminale positivo
(+) della batteria del proprio veicolo.
Collegare la pinza all’altra estremità del cavo positivo al terminale posi-
tivo (+) della batteria del secondo veicolo.
Collegare una pinza del cavo negativo al terminale negativo (-) della
batteria del secondo veicolo.
Collegare la pinza all’altra estremità del cavo negativo a un punto di
massa metallico, pieno, fisso e non verniciato lontano dalla batteria e da
altre parti mobili, come illustrato in figura.
1
2
3
4
5

6708-2. Azioni da intraprendere in una situazione di emergenza
RAV4_OM_OM42B26L_(EL)

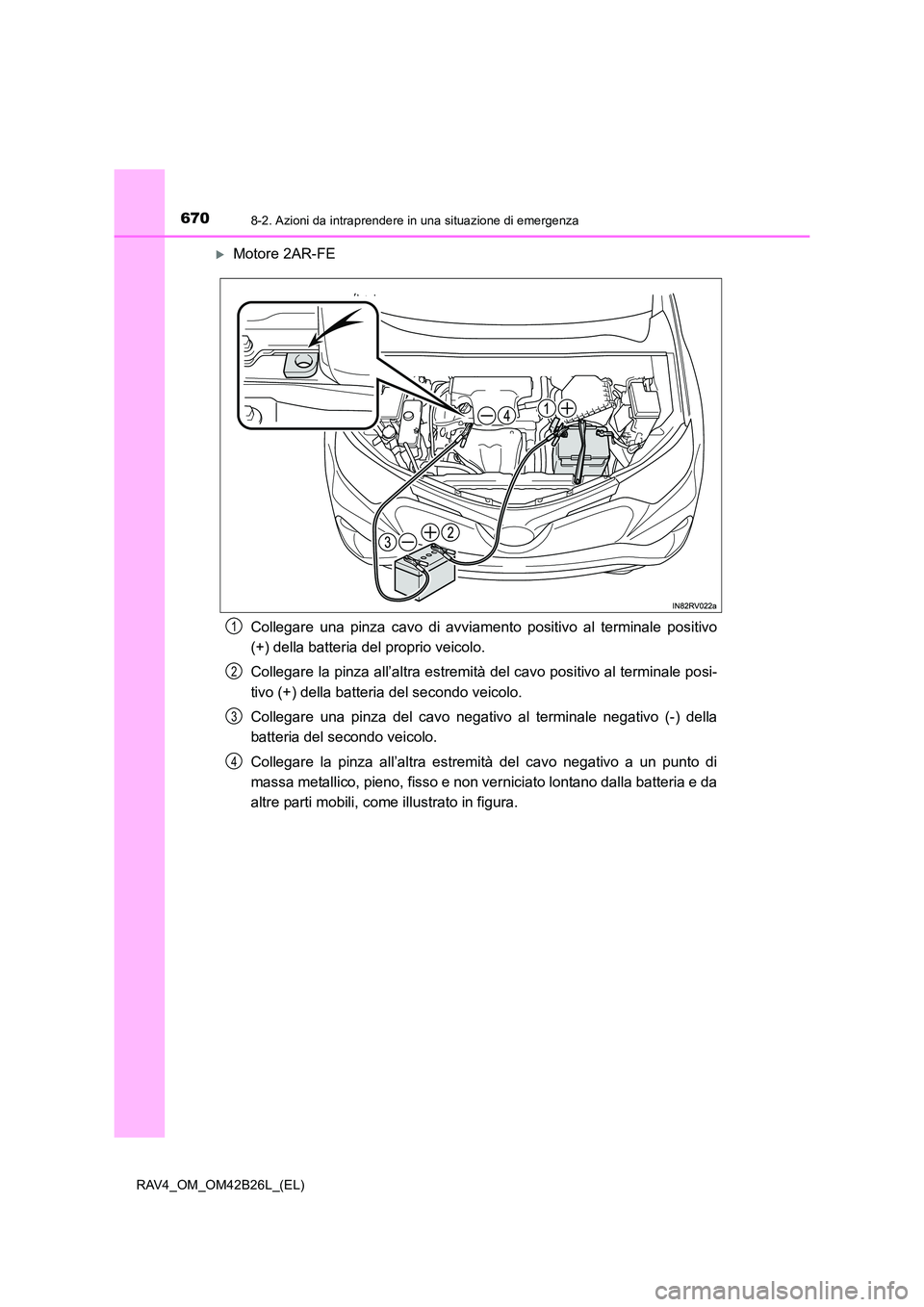

XMotore 2AR-FECollegare una pinza cavo di avviamento positivo al terminale positivo
(+) della batteria del proprio veicolo.
Collegare la pinza all’altra estremità del cavo positivo al terminale posi-
tivo (+) della batteria del secondo veicolo.
Collegare una pinza del cavo negativo al terminale negativo (-) della
batteria del secondo veicolo.
Collegare la pinza all’altra estremità del cavo negativo a un punto di
massa metallico, pieno, fisso e non verniciato lontano dalla batteria e da
altre parti mobili, come illustrato in figura.
1
2
3
4

6718-2. Azioni da intraprendere in una situazione di emergenza
8
Se si verifica un problema
RAV4_OM_OM42B26L_(EL)

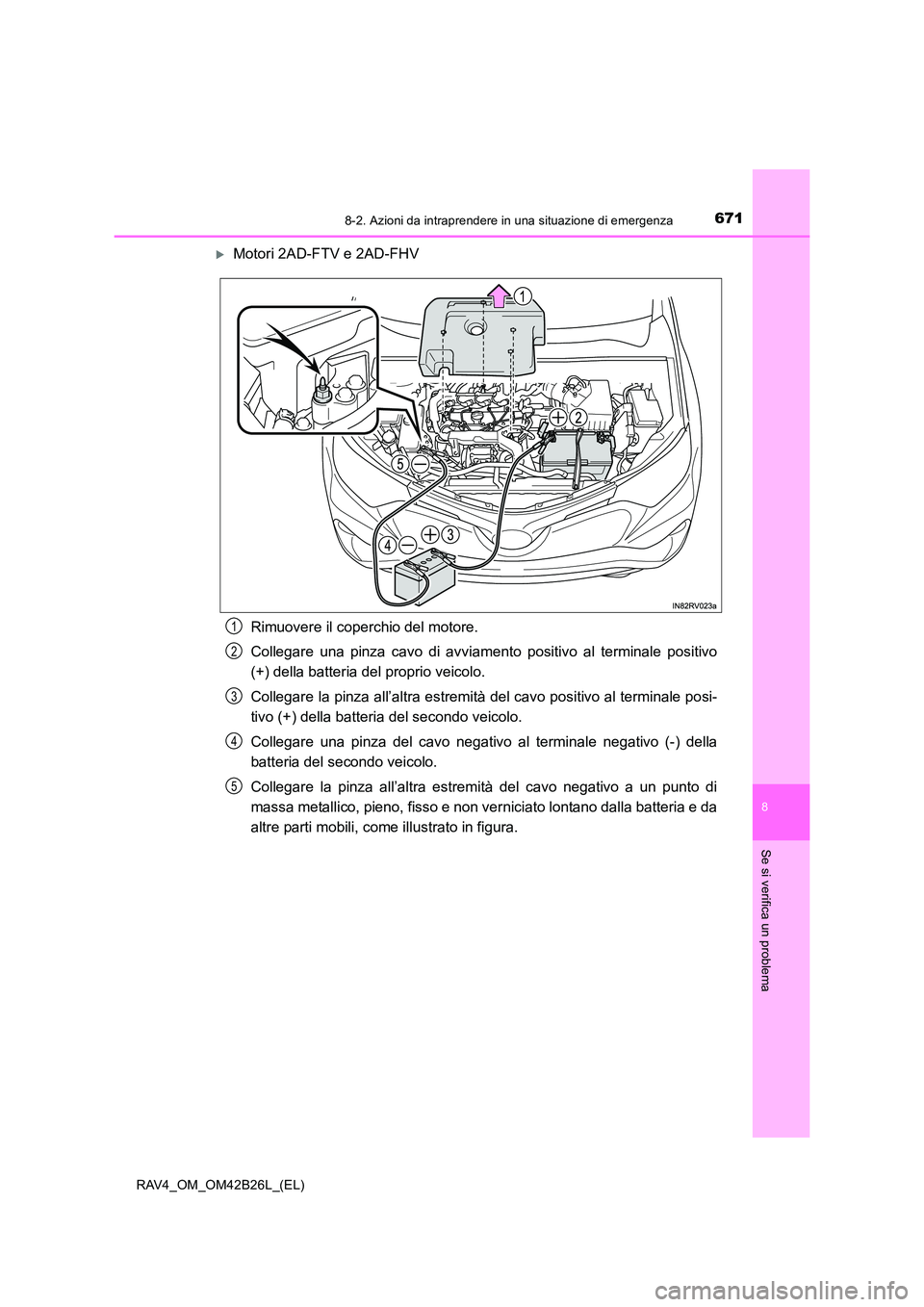

XMotori 2AD-FTV e 2AD-FHVRimuovere il coperchio del motore.
Collegare una pinza cavo di avviamento positivo al terminale positivo
(+) della batteria del proprio veicolo.
Collegare la pinza all’altra estremità del cavo positivo al terminale posi-
tivo (+) della batteria del secondo veicolo.
Collegare una pinza del cavo negativo al terminale negativo (-) della
batteria del secondo veicolo.
Collegare la pinza all’altra estremità del cavo negativo a un punto di
massa metallico, pieno, fisso e non verniciato lontano dalla batteria e da
altre parti mobili, come illustrato in figura.
1
2
3
4
5

6728-2. Azioni da intraprendere in una situazione di emergenza
RAV4_OM_OM42B26L_(EL)

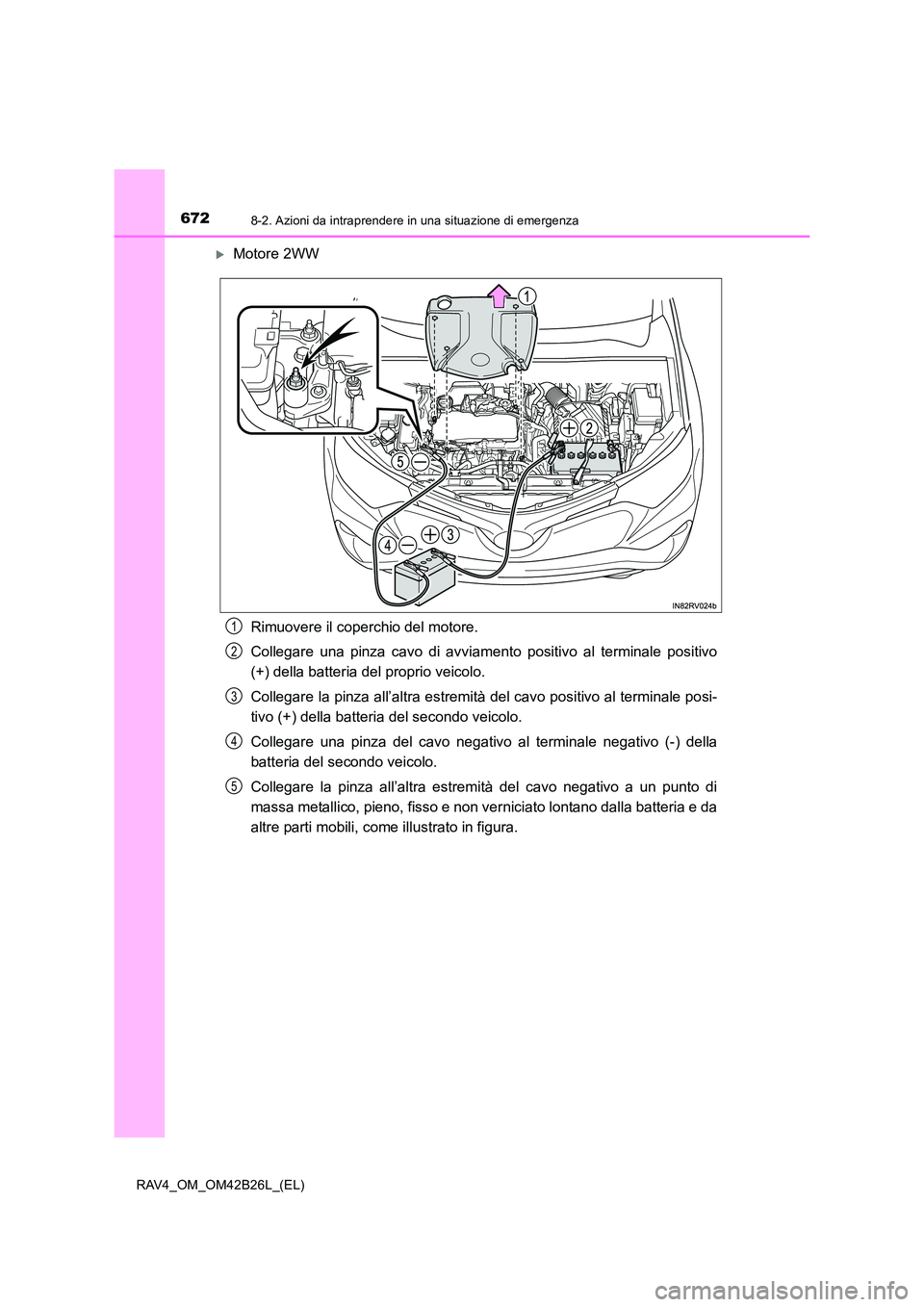

XMotore 2WWRimuovere il coperchio del motore.
Collegare una pinza cavo di avviamento positivo al terminale positivo
(+) della batteria del proprio veicolo.
Collegare la pinza all’altra estremità del cavo positivo al terminale posi-
tivo (+) della batteria del secondo veicolo.
Collegare una pinza del cavo negativo al terminale negativo (-) della
batteria del secondo veicolo.
Collegare la pinza all’altra estremità del cavo negativo a un punto di
massa metallico, pieno, fisso e non verniciato lontano dalla batteria e da
altre parti mobili, come illustrato in figura.
1
2
3
4
5
