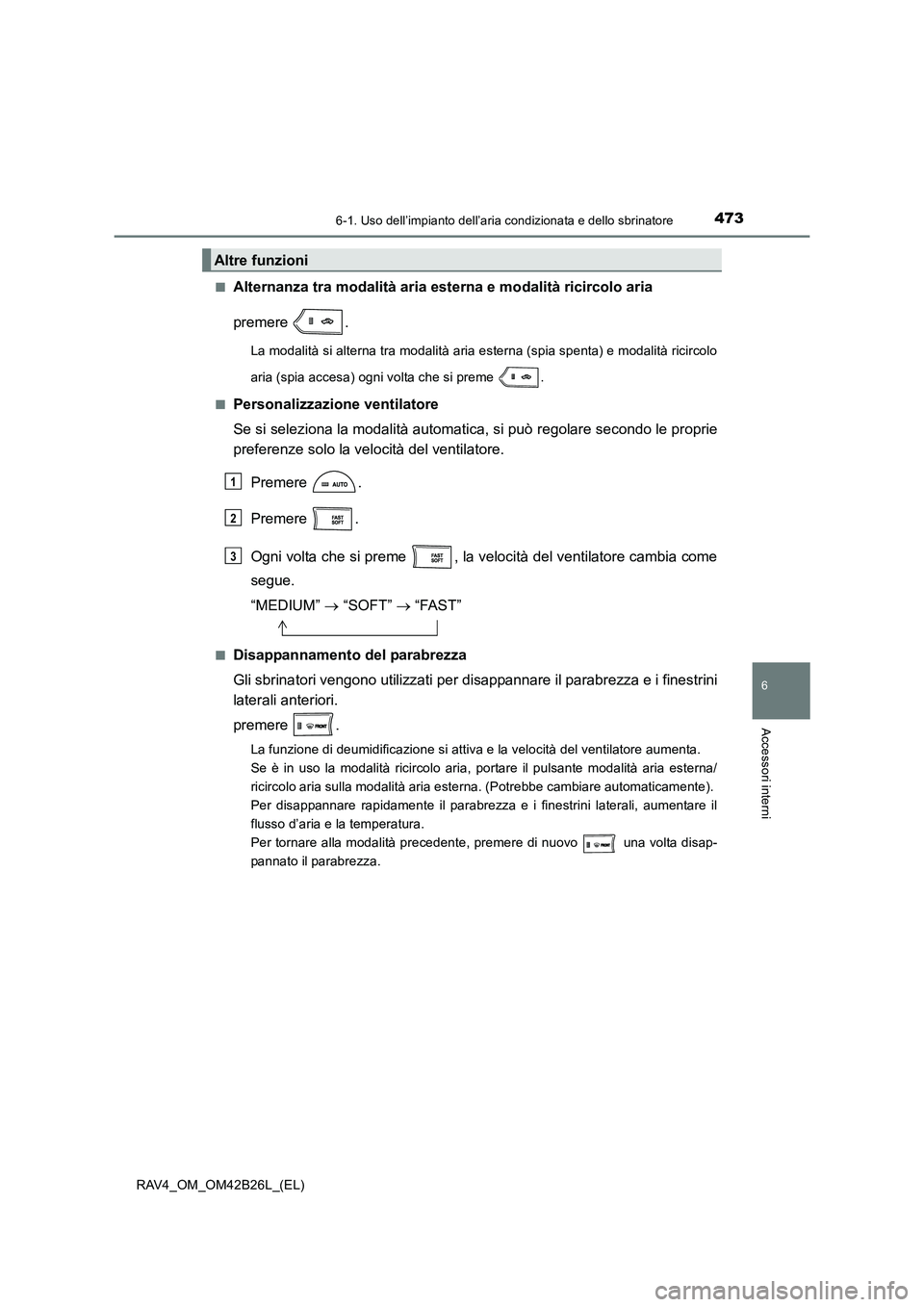

4736-1. Uso dell’impianto dell’aria condizionata e dello sbrinatore
6
Accessori interni
RAV4_OM_OM42B26L_(EL)■
Alternanza tra modalità aria
esterna e modalità ricircolo aria
premere .
La modalità si alterna tra modalità aria esterna (spia spenta) e modalità ricircolo
aria (spia accesa) ogni volta che si preme .
■
Personalizzazione ventilatore
Se si seleziona la modalità automatica, si può regolare secondo le proprie
preferenze solo la velocità del ventilatore.
Premere .
Premere .
Ogni volta che si preme , la velocità del ventilatore cambia come
segue.
“MEDIUM” → “SOFT” → “FAST”
■Disappannamento del parabrezza
Gli sbrinatori vengono utilizzati per dis appannare il parabrezza e i finestrini
laterali anteriori.
premere .
La funzione di deumidificazione si attiva e la velocità del ventilatore aumenta.
Se è in uso la modalità ricircolo aria, portare il pulsante modalità aria esterna/
ricircolo aria sulla modalità aria esterna. (Potrebbe cambiare automaticamente).
Per disappannare rapidamente il parabrezza e i finestrini laterali, aumentare il
flusso d’aria e la temperatura.
Per tornare alla modalità precedente, premere di nuovo
una volta disap-
pannato il parabrezza.
Altre funzioni
1
2
3

4746-1. Uso dell’impianto dell’aria condizionata e dello sbrinatore
RAV4_OM_OM42B26L_(EL)■

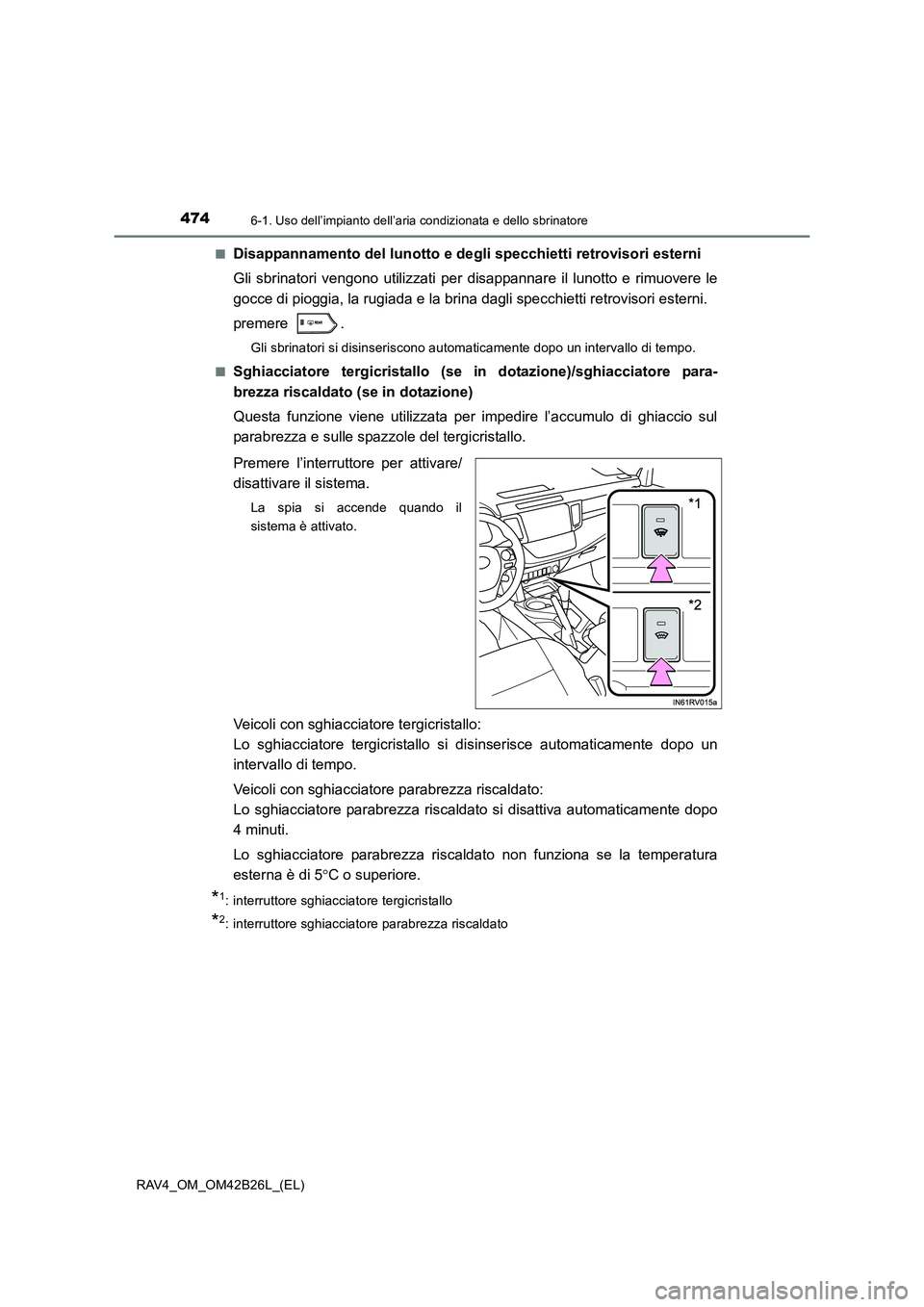

Disappannamento del lunotto e de
gli specchietti retrovisori esterni
Gli sbrinatori vengono utilizzati per disappannare il lunotto e rimuovere le
gocce di pioggia, la rugiada e la brina dagli specchietti retrovisori esterni.
premere .
Gli sbrinatori si disinseriscono automaticamente dopo un intervallo di tempo.
■
Sghiacciatore tergicristallo (se in dotazione)/sghiacciatore para-
brezza riscaldato (se in dotazione)
Questa funzione viene utilizzata per impedire l’accumulo di ghiaccio sul
parabrezza e sulle spazzole del tergicristallo.
Premere l’interruttore per attivare/
disattivare il sistema.
La spia si accende quando il
sistema è attivato.
Veicoli con sghiacciatore tergicristallo:
Lo sghiacciatore tergicristallo si disinserisce automaticamente dopo un
intervallo di tempo.
Veicoli con sghiacciatore parabrezza riscaldato:
Lo sghiacciatore parabrezza riscaldato si disattiva automaticamente dopo
4 minuti.
Lo sghiacciatore parabrezza riscaldato non funziona se la temperatura
esterna è di 5 °C o superiore.
*1: interruttore sghiacciatore tergicristallo
*2: interruttore sghiacciatore parabrezza riscaldato

4756-1. Uso dell’impianto dell’aria condizionata e dello sbrinatore
6
Accessori interni
RAV4_OM_OM42B26L_(EL)■

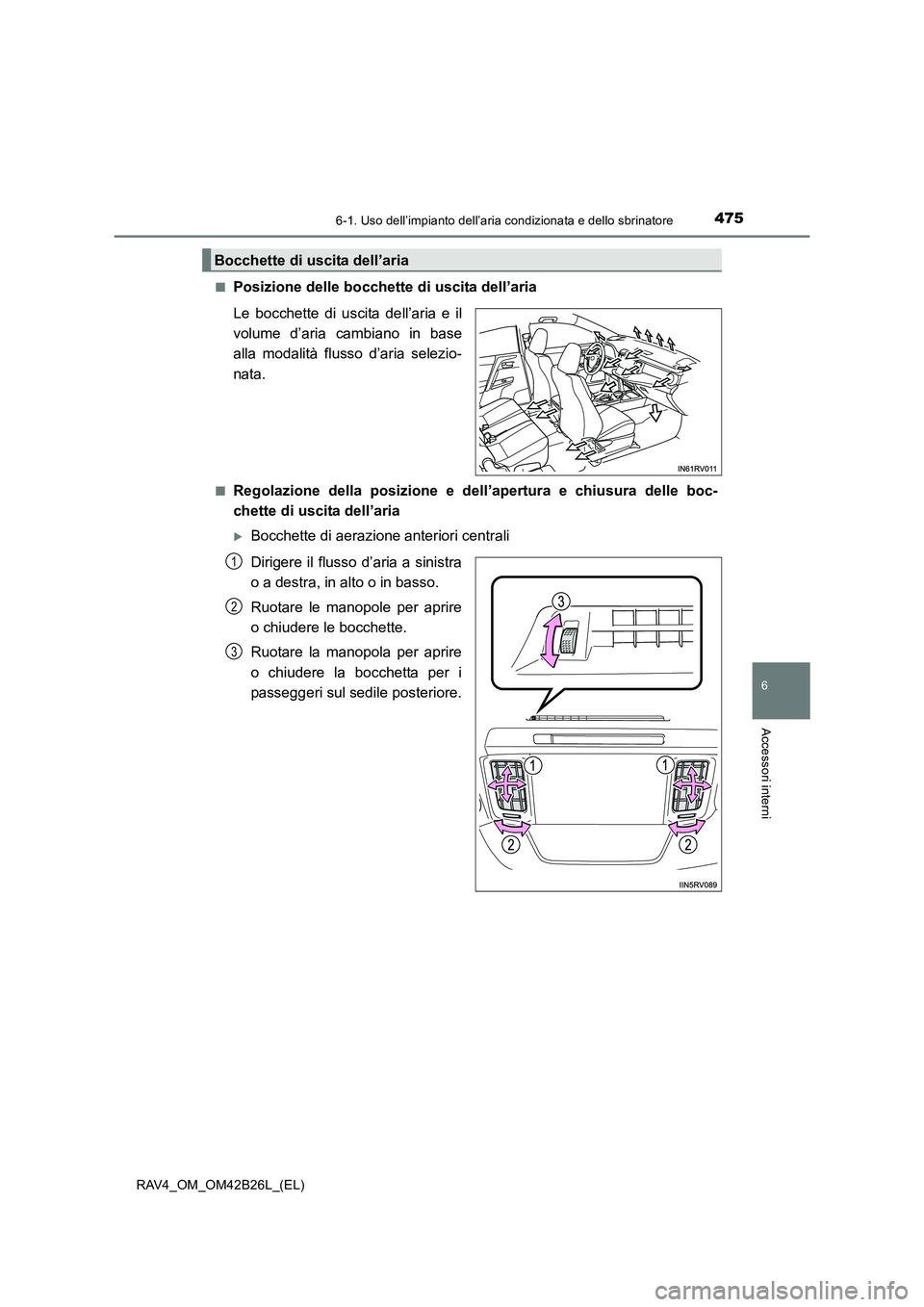

Posizione delle bocchette di uscita dell’aria
Le bocchette di uscita dell’aria e il
volume d’aria cambiano in base
alla modalità flusso d’aria selezio-
nata.
■Regolazione della posizione e dell’apertura e chiusura delle boc-
chette di uscita dell’aria
XBocchette di aerazione anteriori centrali
Dirigere il flusso d’aria a sinistra
o a destra, in alto o in basso.
Ruotare le manopole per aprire
o chiudere le bocchette.
Ruotare la manopola per aprire
o chiudere la bocchetta per i
passeggeri sul sedile posteriore.
Bocchette di uscita dell’aria
1
2
3

4766-1. Uso dell’impianto dell’aria condizionata e dello sbrinatore
RAV4_OM_OM42B26L_(EL)

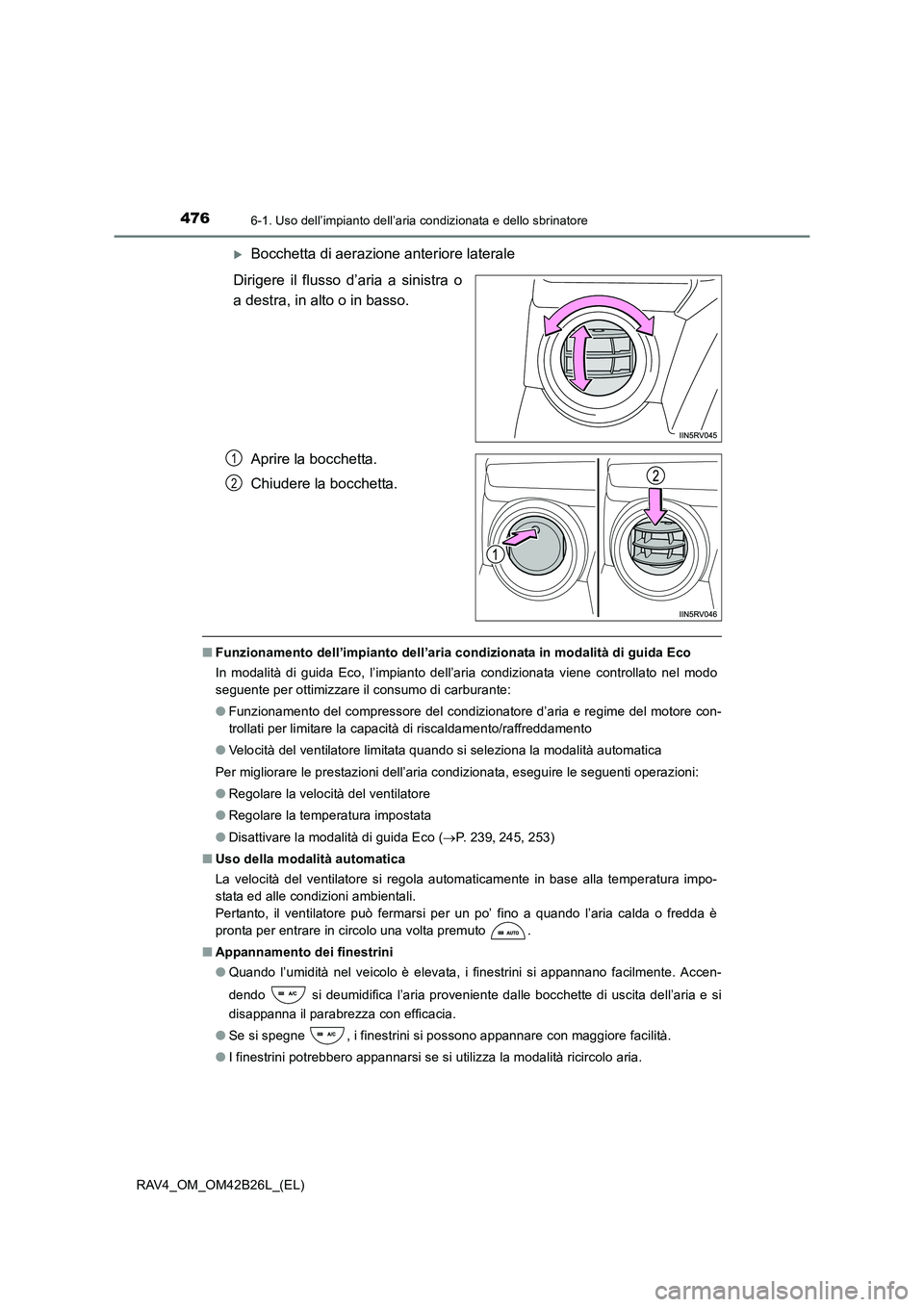

XBocchetta di aerazione anteriore laterale
Dirigere il flusso d’aria a sinistra o
a destra, in alto o in basso.
Aprire la bocchetta.
Chiudere la bocchetta.
■Funzionamento dell’impianto dell’aria condizionata in modalità di guida Eco
In modalità di guida Eco, l’impianto dell’aria condizionata viene controllato nel modo
seguente per ottimizzare il consumo di carburante:
●Funzionamento del compressore del condizionatore d’aria e regime del motore con-
trollati per limitare la capacità di riscaldamento/raffreddamento
● Velocità del ventilatore limitata quando si seleziona la modalità automatica
Per migliorare le prestazioni dell’aria condizionata, eseguire le seguenti operazioni:
● Regolare la velocità del ventilatore
● Regolare la temperatura impostata
● Disattivare la modalità di guida Eco ( →P. 239 , 245, 253)
■ Uso della modalità automatica
La velocità del ventilatore si regola automaticamente in base alla temperatura impo-
stata ed alle condizioni ambientali.
Pertanto, il ventilatore può fermarsi per un po’ fino a quando l’aria calda o fredda è
pronta per entrare in circolo una volta premuto .
■ Appannamento dei finestrini
●Quando l’umidità nel veicolo è elevata, i finestrini si appannano facilmente. Accen-
dendo si deumidifica l’aria proveniente dalle bocchette di uscita dell’aria e si
disappanna il parabrezza con efficacia.
● Se si spegne , i finestrini si possono appannare con maggiore facilità.
● I finestrini potrebbero appannarsi se si utilizza la modalità ricircolo aria.
1
2

4776-1. Uso dell’impianto dell’aria condizionata e dello sbrinatore
6
Accessori interni
RAV4_OM_OM42B26L_(EL)■

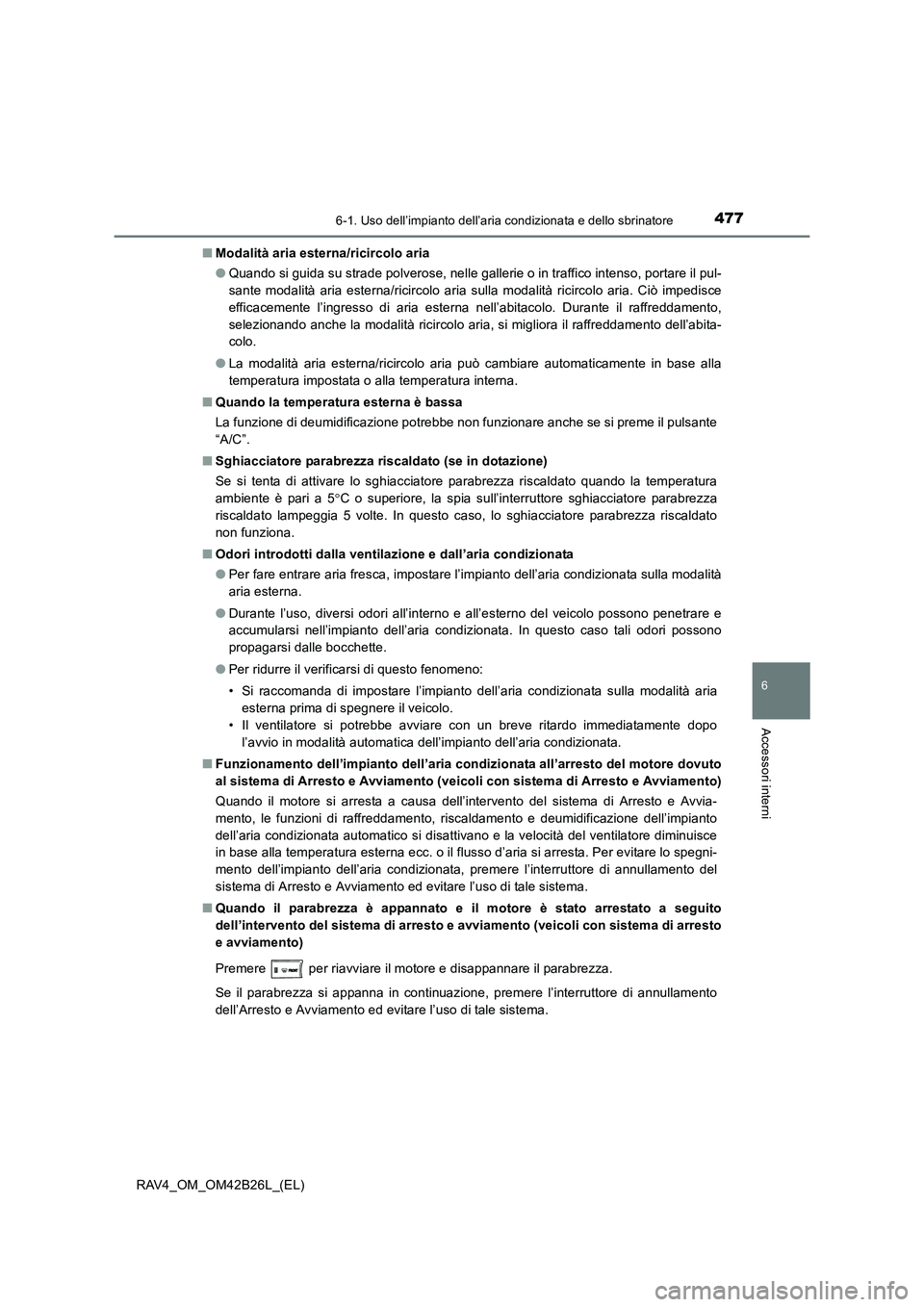

Modalità aria esterna/ricircolo aria
●Quando si guida su strade polverose, nelle gallerie o in traffico intenso, portare il pul-
sante modalità aria esterna/ricircolo aria sulla modalità ricircolo aria. Ciò impedisce
efficacemente l’ingresso di aria esterna nell’abitacolo. Durante il raffreddamento,
selezionando anche la modalità ricircolo aria, si migliora il raffreddamento dell’abita-
colo.
● La modalità aria esterna/ricircolo aria può cambiare automaticamente in base alla
temperatura impostata o alla temperatura interna.
■ Quando la temperatura esterna è bassa
La funzione di deumidificazione potrebbe non funzionare anche se si preme il pulsante
“A/C”.
■ Sghiacciatore parabrezza riscaldato (se in dotazione)
Se si tenta di attivare lo sghiacciatore parabrezza riscaldato quando la temperatura
ambiente è pari a 5 °C o superiore, la spia sull’interruttore sghiacciatore parabrezza
riscaldato lampeggia 5 volte. In questo caso, lo sghiacciatore parabrezza riscaldato
non funziona.
■ Odori introdotti dalla ventilazione e dall’aria condizionata
●Per fare entrare aria fresca, impostare l’impianto dell’aria condizionata sulla modalità
aria esterna.
● Durante l’uso, diversi odori all’interno e all’esterno del veicolo possono penetrare e
accumularsi nell’impianto dell’aria condizionata. In questo caso tali odori possono
propagarsi dalle bocchette.
● Per ridurre il verificarsi di questo fenomeno:
• Si raccomanda di impostare l’impianto dell’aria condizionata sulla modalità aria
esterna prima di spegnere il veicolo.
• Il ventilatore si potrebbe avviare con un breve ritardo immediatamente dopo l’avvio in modalità automatica dell’impianto dell’aria condizionata.
■ Funzionamento dell’impianto dell’aria condizionata all’arresto del motore dovuto
al sistema di Arresto e Avviamento (veicoli con sistema di Arresto e Avviamento)
Quando il motore si arresta a causa dell’intervento del sistema di Arresto e Avvia-
mento, le funzioni di raffreddamento, riscaldamento e deumidificazione dell’impianto
dell’aria condizionata automatico si disattivano e la velocità del ventilatore diminuisce
in base alla temperatura esterna ecc. o il flusso d’aria si arresta. Per evitare lo spegni-
mento dell’impianto dell’aria condizionata, premere l’interruttore di annullamento del
sistema di Arresto e Avviamento ed evitare l’uso di tale sistema.
■ Quando il parabrezza è appannato e il motore è stato arrestato a seguito
dell’intervento del sistema di arresto e avviamento (veicoli con sistema di arresto
e avviamento)
Premere per riavviare il motore e disappannare il parabrezza.
Se il parabrezza si appanna in continuazione, premere l’interruttore di annullamento
dell’Arresto e Avviamento ed evitare l’uso di tale sistema.

4786-1. Uso dell’impianto dell’aria condizionata e dello sbrinatore
RAV4_OM_OM42B26L_(EL)■

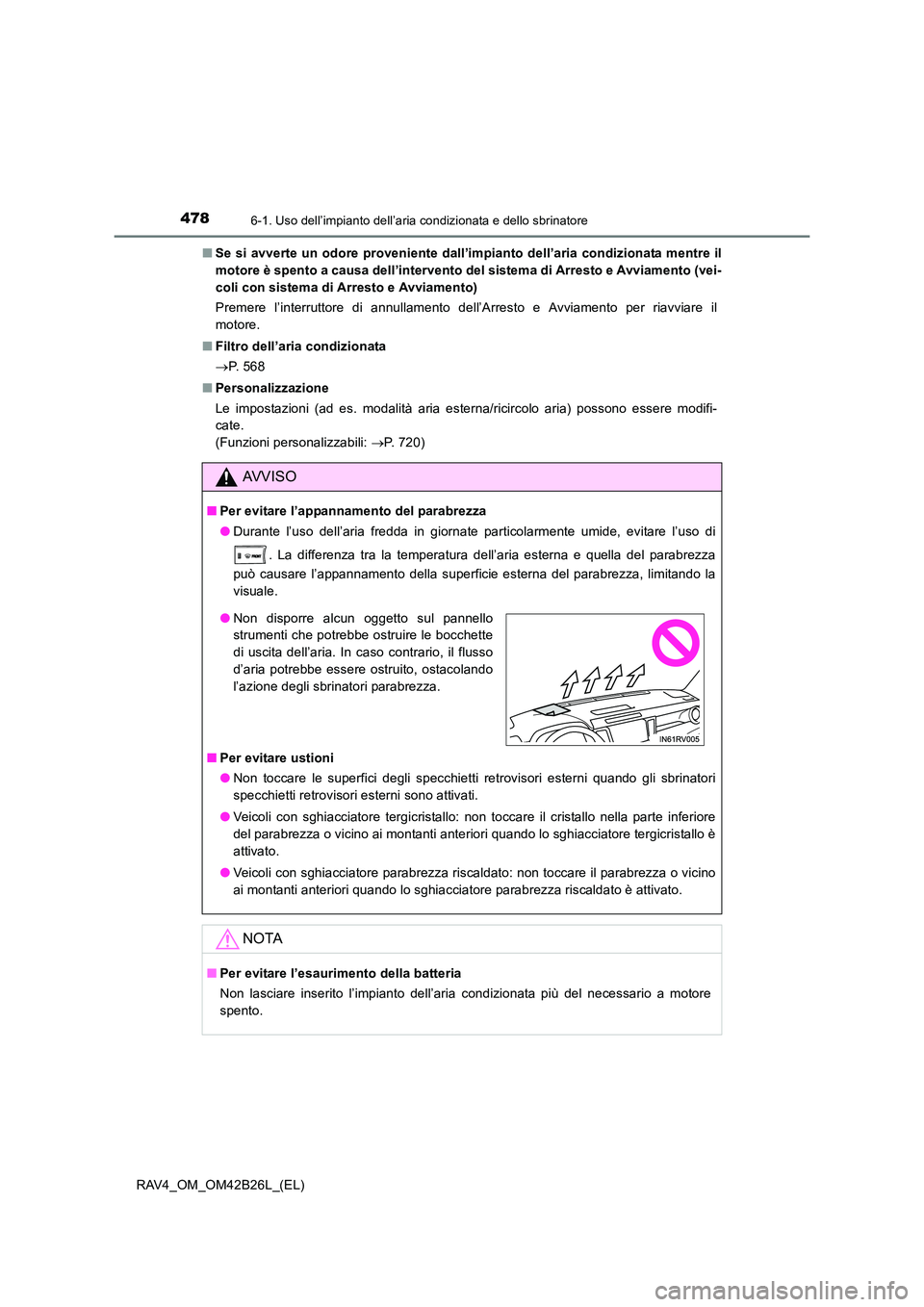

Se si avverte un odore proveniente dall’impianto dell’aria condizionata mentre il
motore è spento a causa dell’intervento del sistema di Arresto e Avviamento (vei-
coli con sistema di Arresto e Avviamento)
Premere l’interruttore di annullamento dell’Arresto e Avviamento per riavviare il
motore.
■ Filtro dell’aria condizionata
→P. 5 6 8
■ Personalizzazione
Le impostazioni (ad es. modalità aria esterna/ricircolo aria) possono essere modifi-
cate.
(Funzioni personalizzabili: →P. 720)
AVVISO
■ Per evitare l’appannamento del parabrezza
●Durante l’uso dell’aria fredda in giornate particolarmente umide, evitare l’uso di
. La differenza tra la temperatura dell’aria esterna e quella del parabrezza
può causare l’appannamento della superficie esterna del parabrezza, limitando la
visuale.
■ Per evitare ustioni
●Non toccare le superfici degli specchietti retrovisori esterni quando gli sbrinatori
specchietti retrovisori esterni sono attivati.
● Veicoli con sghiacciatore tergicristallo: non toccare il cristallo nella parte inferiore
del parabrezza o vicino ai montanti anteriori quando lo sghiacciatore tergicristallo è
attivato.
● Veicoli con sghiacciatore parabrezza riscaldato: non toccare il parabrezza o vicino
ai montanti anteriori quando lo sghiacciatore parabrezza riscaldato è attivato.
NOTA
■Per evitare l’esaurimento della batteria
Non lasciare inserito l’impianto dell’aria condizionata più del necessario a motore
spento.
●Non disporre alcun oggetto sul pannello
strumenti che potrebbe ostruire le bocchette
di uscita dell’aria. In caso contrario, il flusso
d’aria potrebbe essere ostruito, ostacolando
l’azione degli sbrinatori parabrezza.

479
6
6-1. Uso dell’impianto dell’aria condizionata e dello sbrinatore
Accessori interni
RAV4_OM_OM42B26L_(EL)

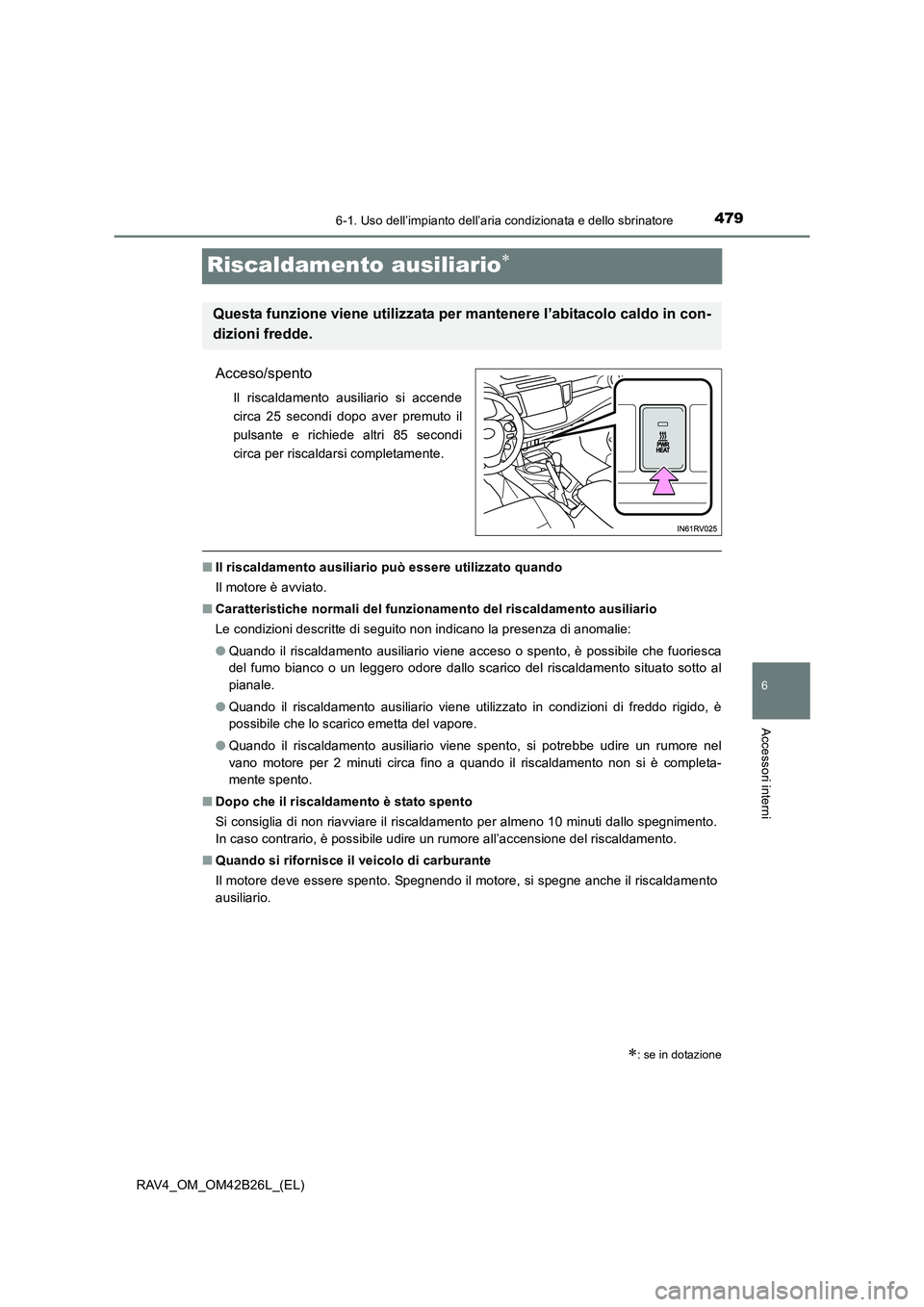

Riscaldamento ausiliario∗
Acceso/spento
Il riscaldamento ausiliario si accende
circa 25 secondi dopo aver premuto il
pulsante e richiede altri 85 secondi
circa per riscaldarsi completamente.
■Il riscaldamento ausiliario può essere utilizzato quando
Il motore è avviato.
■ Caratteristiche normali del funzionamento del riscaldamento ausiliario
Le condizioni descritte di seguito non indicano la presenza di anomalie:
●Quando il riscaldamento ausiliario viene acceso o spento, è possibile che fuoriesca
del fumo bianco o un leggero odore dallo scarico del riscaldamento situato sotto al
pianale.
● Quando il riscaldamento ausiliario viene utilizzato in condizioni di freddo rigido, è
possibile che lo scarico emetta del vapore.
● Quando il riscaldamento ausiliario viene spento, si potrebbe udire un rumore nel
vano motore per 2 minuti circa fino a quando il riscaldamento non si è completa-
mente spento.
■ Dopo che il riscaldamento è stato spento
Si consiglia di non riavviare il riscaldamento per almeno 10 minuti dallo spegnimento.
In caso contrario, è possibile udire un rumore all’accensione del riscaldamento.
■ Quando si rifornisce il veicolo di carburante
Il motore deve essere spento. Spegnendo il motore, si spegne anche il riscaldamento
ausiliario.
∗: se in dotazione
Questa funzione viene utilizzata per mantenere l’abitacolo caldo in con-
dizioni fredde.

4806-1. Uso dell’impianto dell’aria condizionata e dello sbrinatore
RAV4_OM_OM42B26L_(EL)
AVVISO
■Per evitare ustioni o danni al veicolo
NOTA
■Per evitare danni al veicolo
●Non accendere e spegnere ripetutamente il riscaldatore a intervalli di 5 minuti, poi-
ché questo potrebbe ridurre la durata utile dei suoi componenti. Se il motore deve
essere acceso e spento ripetutamente entro brevi intervalli (ad esempio, se il vei-
colo deve essere utilizzato per effettuare delle consegne), spegnere il riscaldatore.
● Evitare di modificare o aprire il riscaldatore senza aver consultato un concessiona-
rio o un’officina autorizzata Toyota, o un altro professionista debitamente qualificato
ed attrezzato, dal momento che ciò potrebbe causarne anomalie o un incendio.
● Fare attenzione a non schizzare o versare liquidi direttamente sul riscaldatore o
sulla relativa pompa carburante, dal momento che ciò potrebbe causarne il cattivo
funzionamento.
● Mantenere i tubi di mandata e scarico del riscaldatore liberi da acqua, neve, ghiac-
cio, fango, ecc. Se i tubi si ostruiscono, ne potrebbe conseguire il cattivo funziona-
mento.
● Qualora si notasse qualcosa di insolito, come perdite di liquido, fumo o cattivo fun-
zionamento, spegnere il riscaldatore e far controllare il veicolo da un concessiona-
rio o da un’officina autorizzati Toyota, o da un altro professionista debitamente
qualificato ed attrezzato.
●Non toccare il riscaldatore né il suo condotto
di scarico poiché sono estremamente caldi.
Si potrebbero riportare ustioni.
● Mantenere sostanze infiammabili, ad esem-
pio del carburante, lontano dal riscaldatore e
dal condotto di scarico, onde evitare incendi.
