1853-4. Regolazione del volante e degli specchietti
3
Funzionamento di ciascun componente
RAV4_OM_OM42B26L_(EL)
XSpecchietto retrovisore interno con dispositivo antiabbagliante a regola-
zione automatica
In base al grado di luminosità dei fari dei veicoli che seguono, la luce riflessa
viene ridotta automaticamente.
Cambio di modalità della funzione
anti-abbagliamento automatica
Acceso/spento
Quando la funzione anti-abbaglia-
mento automatica è attivata, la spia si
accende.
La funzione passerà in modalità ON ogni volta che si porterà l’interruttore motore in
posizione “ON” (veicoli senza sistema di accesso e avviamento intelligente) o in
modalità IGNITION ON (veicoli con sistema di accesso e avviamento intelligente).
La pressione del pulsante imposta la funzione sulla modalità OFF. (Anche la spia si
spegne).
■ Per evitare errori da parte del sensore (veicoli con specchietto retrovisore
interno con dispositivo antiabbagliante a regolazione automatica)
Sp ia
Affinché i sensori funzionino correttamente,
evitare di toccarli o coprirli.
AVVISO
Non regolare la posizione dello specchietto durante la guida.
Ciò può causare la perdita del controllo del veicolo e incidenti con possibilità di
lesioni gravi, anche letali.

1863-4. Regolazione del volante e degli specchietti
RAV4_OM_OM42B26L_(EL)

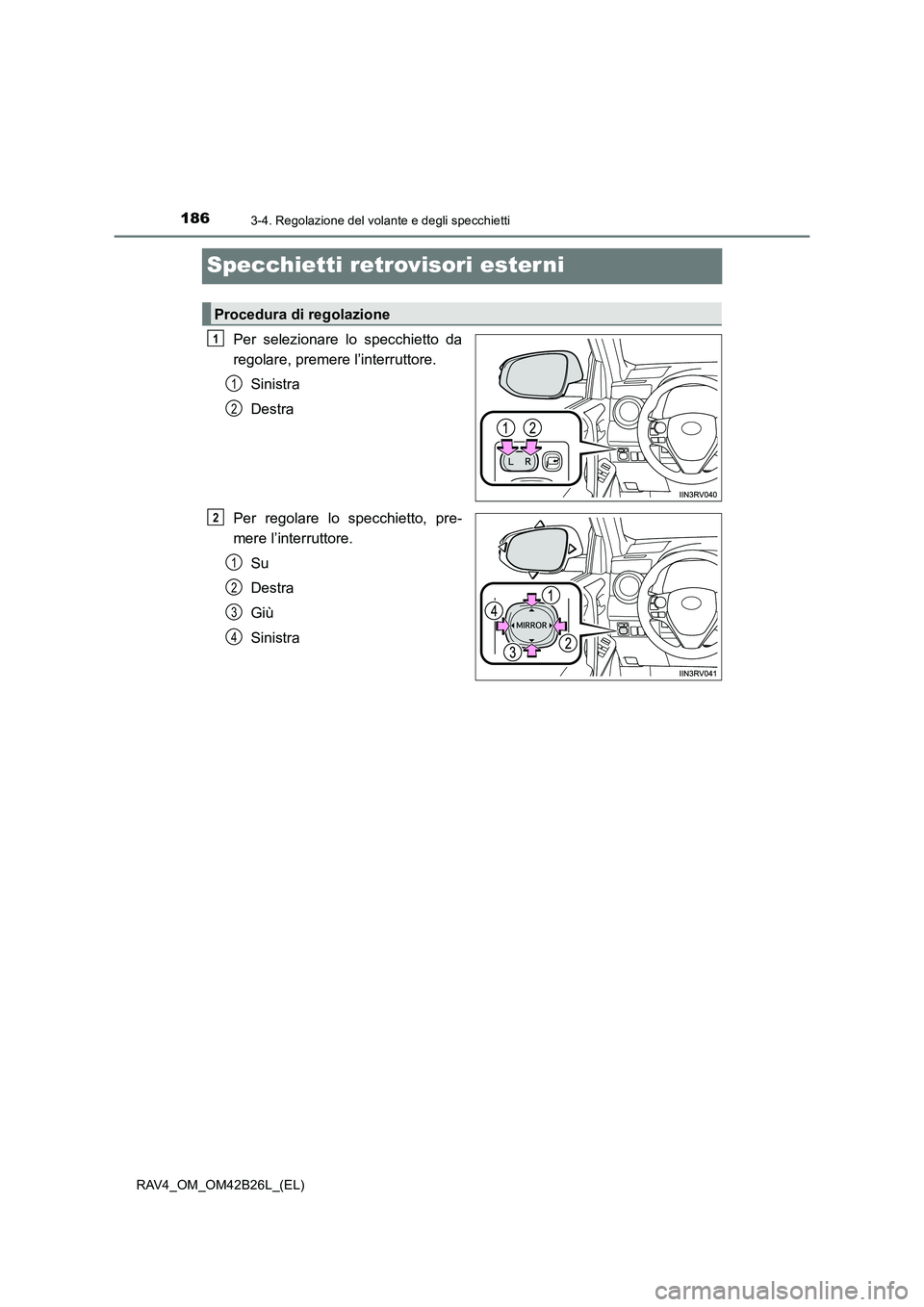

Specchietti retrovisori ester ni
Per selezionare lo specchietto da
regolare, premere l’interruttore.Sinistra
Destra
Per regolare lo specchietto, pre-
mere l’interruttore. Su
Destra
Giù
Sinistra
Procedura di regolazione
1
1
2
2
1
2
3
4

1873-4. Regolazione del volante e degli specchietti
3
Funzionamento di ciascun componente
RAV4_OM_OM42B26L_(EL)
XTipo manuale
Spingere indietro lo specchietto in
direzione della parte posteriore del
veicolo.
XTipo elettrico
Premere l’interruttore per ripiegare gli
specchietti.
Premerlo nuovamente per riportarli
nella posizione originale.
■ L’inclinazione dello specchietto può essere regolata quando
XVeicoli senza sistema di accesso e avviamento intelligente
l’interruttore motore è in posizione “ACC” o “ON”.
XVeicoli con sistema di accesso e avviamento intelligente
l’interruttore motore è in modalità ACCESSORY oppure IGNITION ON.
■ Specchietti retrovisori esterni antipioggia (se in dotazione)
Il rivestimento dello specchietto è dotato di effetto antipioggia (idrofilo) per rendere più
chiara la vista posteriore nella pioggia. Quando sulla superficie dello specchietto si
concentrano gocce d’acqua, l’effetto antipioggia fa in modo che le gocce vengano
distribuite sotto forma di pellicola.
●L’effetto antipioggia si riduce temporaneamente se la superficie dello specchietto è
sporca o quando il veicolo è rimasto parcheggiato a lungo in un garage sotterraneo,
al chiuso o in un luogo non esposto alla luce diretta del sole. Tuttavia, l’effetto viene
progressivamente ristabilito dopo 1 o 2 giorni di esposizione alla luce solare diretta.
● Se si desidera ripristinare immediatamente l’effetto antipioggia al livello originario,
eseguire un intervento di ripristino ( →P. 513).
Ripiegamento degli specchietti

1883-4. Regolazione del volante e degli specchietti
RAV4_OM_OM42B26L_(EL)■

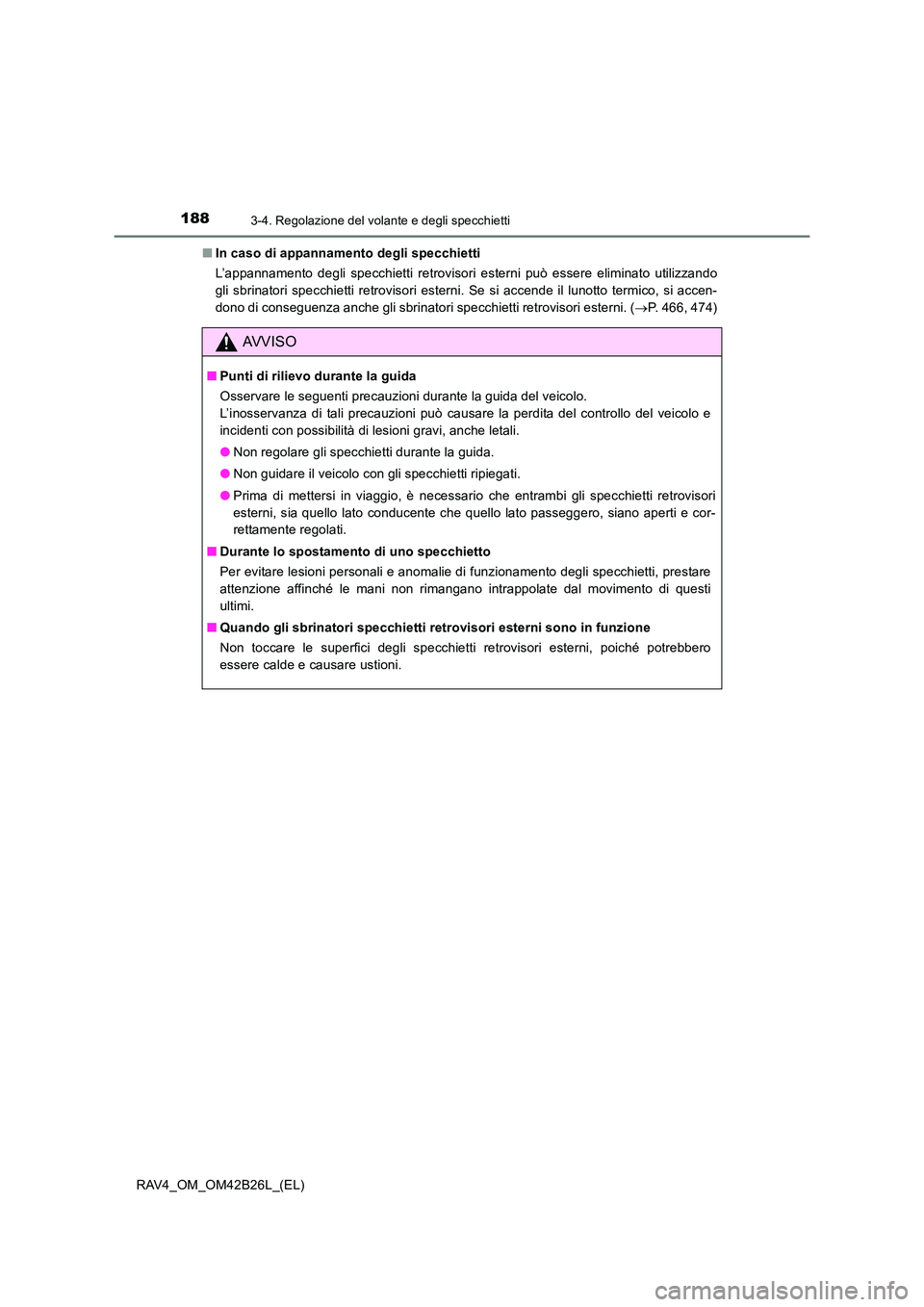

In caso di appannamento degli specchietti
L’appannamento degli specchietti retrovisori esterni può essere eliminato utilizzando
gli sbrinatori specchietti retrovisori esterni. Se si accende il lunotto termico, si accen-
dono di conseguenza anche gli sbrinatori specchietti retrovisori esterni. ( →P. 466, 474)
AVVISO
■ Punti di rilievo durante la guida
Osservare le seguenti precauzioni durante la guida del veicolo.
L’inosservanza di tali precauzioni può causare la perdita del controllo del veicolo e
incidenti con possibilità di lesioni gravi, anche letali.
●Non regolare gli specchietti durante la guida.
● Non guidare il veicolo con gli specchietti ripiegati.
● Prima di mettersi in viaggio, è necessario che entrambi gli specchietti retrovisori
esterni, sia quello lato conducente che quello lato passeggero, siano aperti e cor-
rettamente regolati.
■ Durante lo spostamento di uno specchietto
Per evitare lesioni personali e anomalie di funzionamento degli specchietti, prestare
attenzione affinché le mani non rimangano intrappolate dal movimento di questi
ultimi.
■ Quando gli sbrinatori specchietti retrovisori esterni sono in funzione
Non toccare le superfici degli specchietti retrovisori esterni, poiché potrebbero
essere calde e causare ustioni.

1893-4. Regolazione del volante e degli specchietti
3
Funzionamento di ciascun componente
RAV4_OM_OM42B26L_(EL)

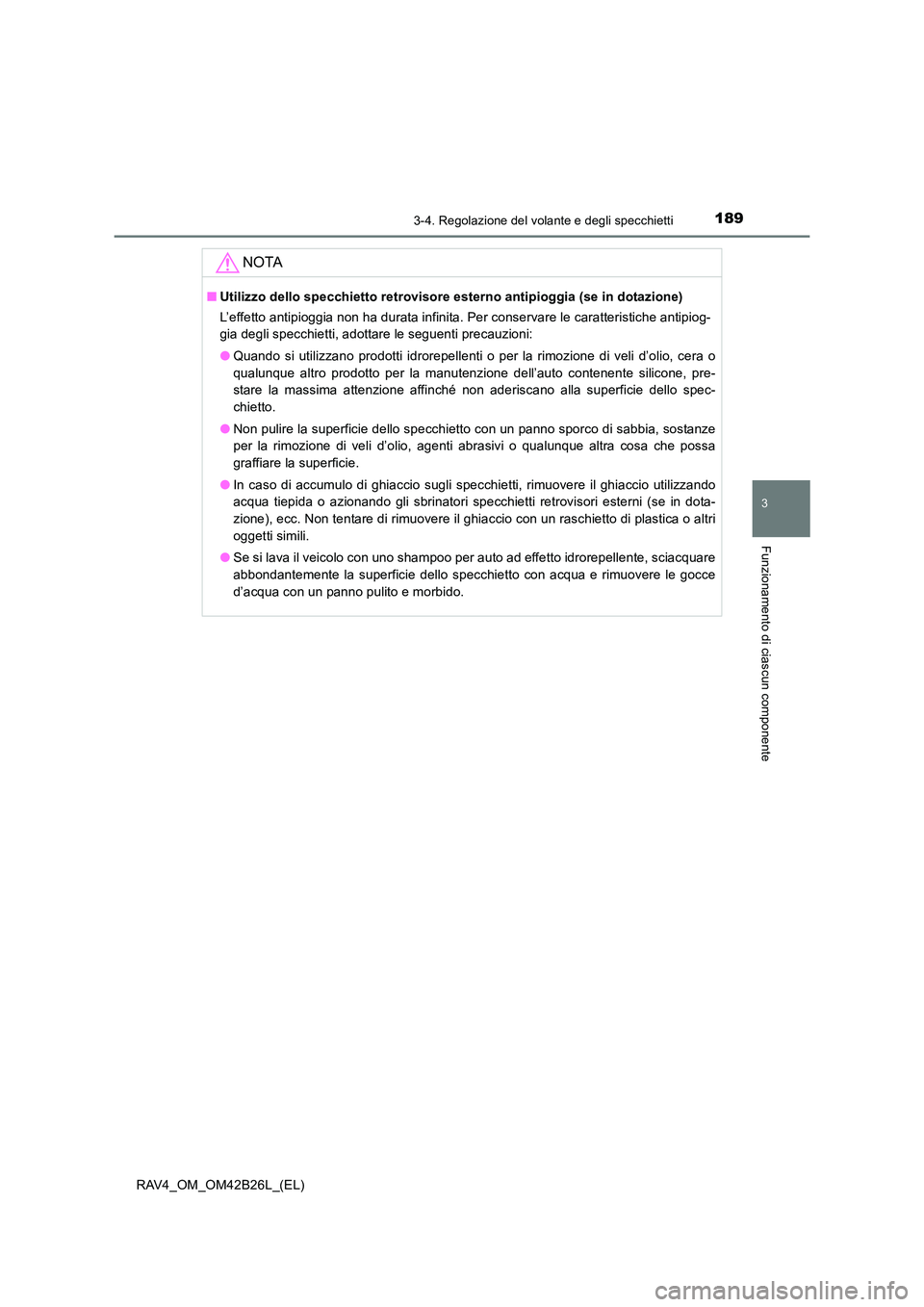

NOTA
■Utilizzo dello specchietto retrovisore esterno antipioggia (se in dotazione)
L’effetto antipioggia non ha durata infinita. Per conservare le caratteristiche antipiog-
gia degli specchietti, adottare le seguenti precauzioni:
●Quando si utilizzano prodotti idrorepellenti o per la rimozione di veli d’olio, cera o
qualunque altro prodotto per la manutenzione dell’auto contenente silicone, pre-
stare la massima attenzione affinché non aderiscano alla superficie dello spec-
chietto.
● Non pulire la superficie dello specchietto con un panno sporco di sabbia, sostanze
per la rimozione di veli d’olio, agenti abrasivi o qualunque altra cosa che possa
graffiare la superficie.
● In caso di accumulo di ghiaccio sugli specchietti, rimuovere il ghiaccio utilizzando
acqua tiepida o azionando gli sbrinatori specchietti retrovisori esterni (se in dota-
zione), ecc. Non tentare di rimuovere il ghiaccio con un raschietto di plastica o altri
oggetti simili.
● Se si lava il veicolo con uno shampoo per auto ad effetto idrorepellente, sciacquare
abbondantemente la superficie dello specchietto con acqua e rimuovere le gocce
d’acqua con un panno pulito e morbido.

1903-5. Apertura e chiusura dei finestrini e del tetto apribile
RAV4_OM_OM42B26L_(EL)

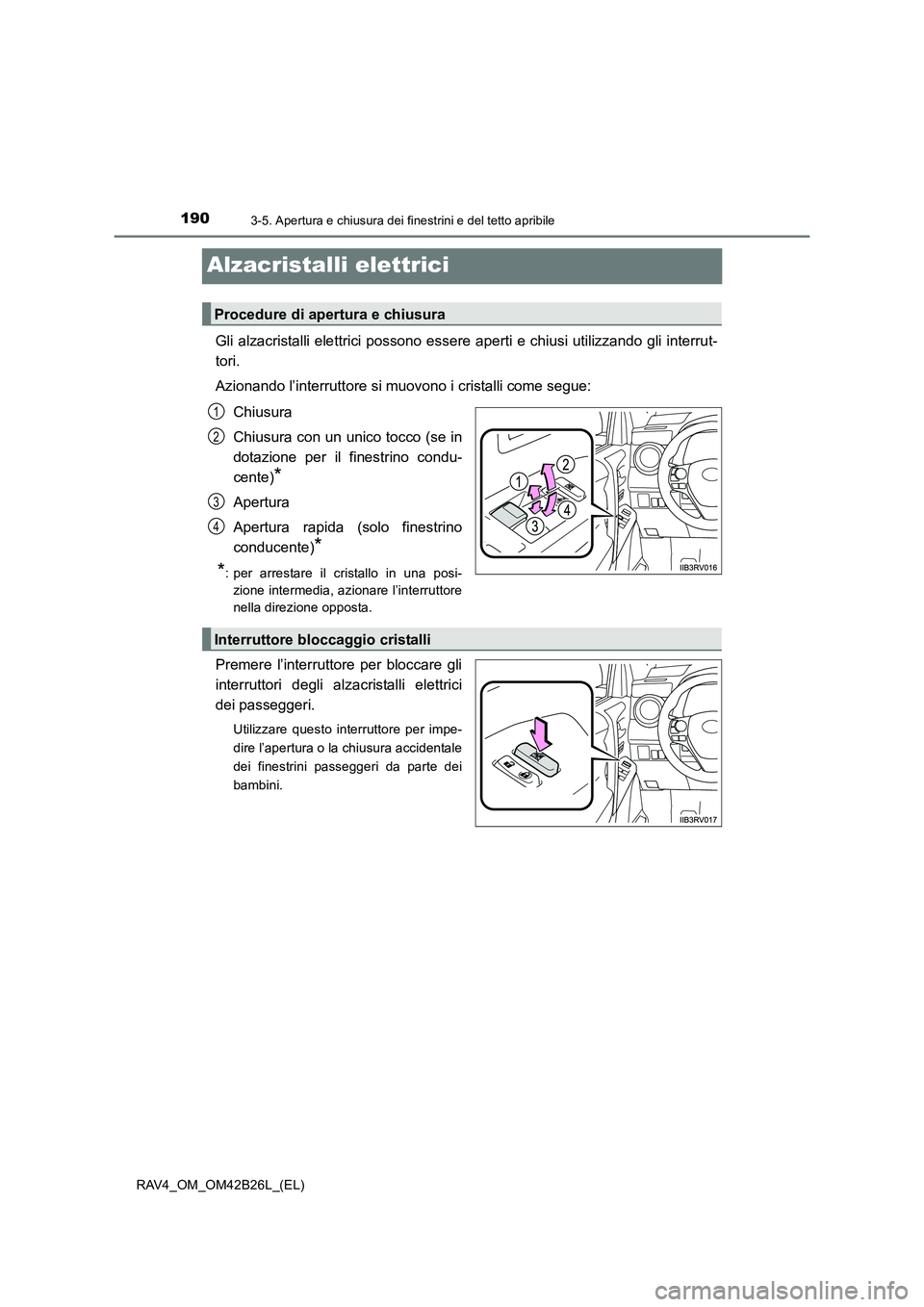

Alzacristalli elettrici
Gli alzacristalli elettrici possono essere aperti e chiusi utilizzando gli interrut-
tori.
Azionando l’interruttore si muovono i cristalli come segue:Chiusura
Chiusura con un unico tocco (se in
dotazione per il finestrino condu-
cente)
*
Apertura
Apertura rapida (solo finestrino
conducente)
*
*
: per arrestare il cristallo in una posi-
zione intermedia, azionare l’interruttore
nella direzione opposta.
Premere l’interruttore per bloccare gli
interruttori degli alzacristalli elettrici
dei passeggeri.
Utilizzare questo interruttore per impe-
dire l’apertura o la chiusura accidentale
dei finestrini passeggeri da parte dei
bambini.
Procedure di apertura e chiusura
1
2
3
4
Interruttore bloccaggio cristalli

1913-5. Apertura e chiusura dei finestrini e del tetto apribile
3
Funzionamento di ciascun componente
RAV4_OM_OM42B26L_(EL)
■Gli alzacristalli elettrici possono essere azionati quando
XVeicoli senza sistema di accesso e avviamento intelligente
L’interruttore motore è in posizione “ON”.
XVeicoli con sistema di accesso e avviamento intelligente
L’interruttore motore è in modalità IGNITION ON.
■ Azionamento degli alzacristalli elettrici dopo aver spento il motore
XVeicoli senza sistema di accesso e avviamento intelligente
Gli alzacristalli elettrici possono essere azionati per circa 45 secondi anche dopo che
l’interruttore motore è stato posizionato su “ACC” o “LOCK”. Non possono invece
essere azionati dopo l’apertura di una portiera anteriore.
XVeicoli con sistema di accesso e avviamento intelligente
Gli alzacristalli elettrici possono essere azionati per circa 45 secondi dopo che l’inter-
ruttore motore è stato portato sulla modalità ACCESSORY o è stato spento. Non pos-
sono invece essere azionati dopo l’apertura di una portiera anteriore.
■ Funzione di protezione anti-schiacciame nto (se in dotazione per il finestrino con-
ducente)
Se durante la chiusura del finestrino un oggetto rimane intrappolato tra il cristallo e la
cornice del finestrino, il movimento del cristallo si arresta e il finestrino viene aperto
leggermente.
■ Funzione di protezione anti-intrappolamen to (se in dotazione per il finestrino
conducente)
Se durante l’apertura del finestrino un oggetto rimane intrappolato tra il cristallo e la
portiera, il movimento del cristallo si arresta.

1923-5. Apertura e chiusura dei finestrini e del tetto apribile
RAV4_OM_OM42B26L_(EL)■
Quando non è possibile aprire e chiudere l’alzacristalli elettrico (se in dotazione
per il finestrino conducente)
Quando la funzione di protezione anti-schiacciamento o la funzione di protezione anti-
intrappolamento funziona in modo anomalo o il finestrino non può essere aperto o
chiuso completamente, eseguire le seguenti operazioni con l’interruttore alzacristalli
elettrico della portiera del conducente.
●Arrestare il veicolo con l’interruttore motore in posizione “ON” (veicoli senza sistema
di accesso e avviamento intelligente) o in modalità IGNITION ON (veicoli con
sistema di accesso e avviamento intelligente) e azionare in continuazione l’interrut-
tore alzacristalli elettrico nella posizione di chiusura rapida entro 4 secondi dall’attiva-
zione della funzione di protezione anti-schiacciamento o della funzione di protezione
anti-intrappolamento. Altrimenti, tenere premuto l’interruttore alzacristalli elettrico
nella posizione di apertura rapida per aprire e chiudere il finestrino.
● Se non è possibile aprire e chiudere il finestrino nemmeno eseguendo queste opera-
zioni, eseguire la seguente procedura per inizializzare la funzione.
Portare l’interruttore motore in posizione “ON” (veicoli senza sistema di accesso e
avviamento intelligente) o in modalità IGNITION ON (veicoli con sistema di
accesso e avviamento intelligente).
Tirare verso l’alto l’interruttore alzacristalli elettrico trattenendolo nella posizione di
chiusura rapida e chiudere completamente il finestrino.
Rilasciare temporaneamente l’interruttore alzacristalli elettrico e quindi tirarlo di
nuovo verso l’alto mantenendolo nella direzione di chiusura rapida per circa 6
secondi o più.
Tenere premuto l’interruttore alzacristalli elettrico nella posizione di apertura
rapida e, dopo che il finestrino è stato completamente aperto, continuare a tenere
premuto l’interruttore per 1 secondo o più.
Rilasciare temporaneamente l’interruttore alzacristalli elettrico, quindi tornare a
premerlo, mantenendolo in posizione di apertura rapida per almeno 4 secondi.
Tirare verso l’alto l’interruttore alzacristalli elettrico trattenendolo nella posizione di
chiusura rapida, ancora una volta, e dopo che il finestrino è stato completamente
chiuso continuare a trattenere l’interruttore per 1 secondo o più.
Se si rilascia l’interruttore mentre il finestrino è in movimento, iniziare nuovamente dal
primo punto. Se il movimento del cristallo si inverte e il finestrino non si può chiudere o
aprire completamente, far controllare il veicolo presso un concessionario o un’officina
autorizzata Toyota, o presso un altro professionista debitamente qualificato ed attrez-
zato.
1
2
3
4
5
6
