6979-1. Specifiche
RAV4_OM_OM42B26L_(EL)
9

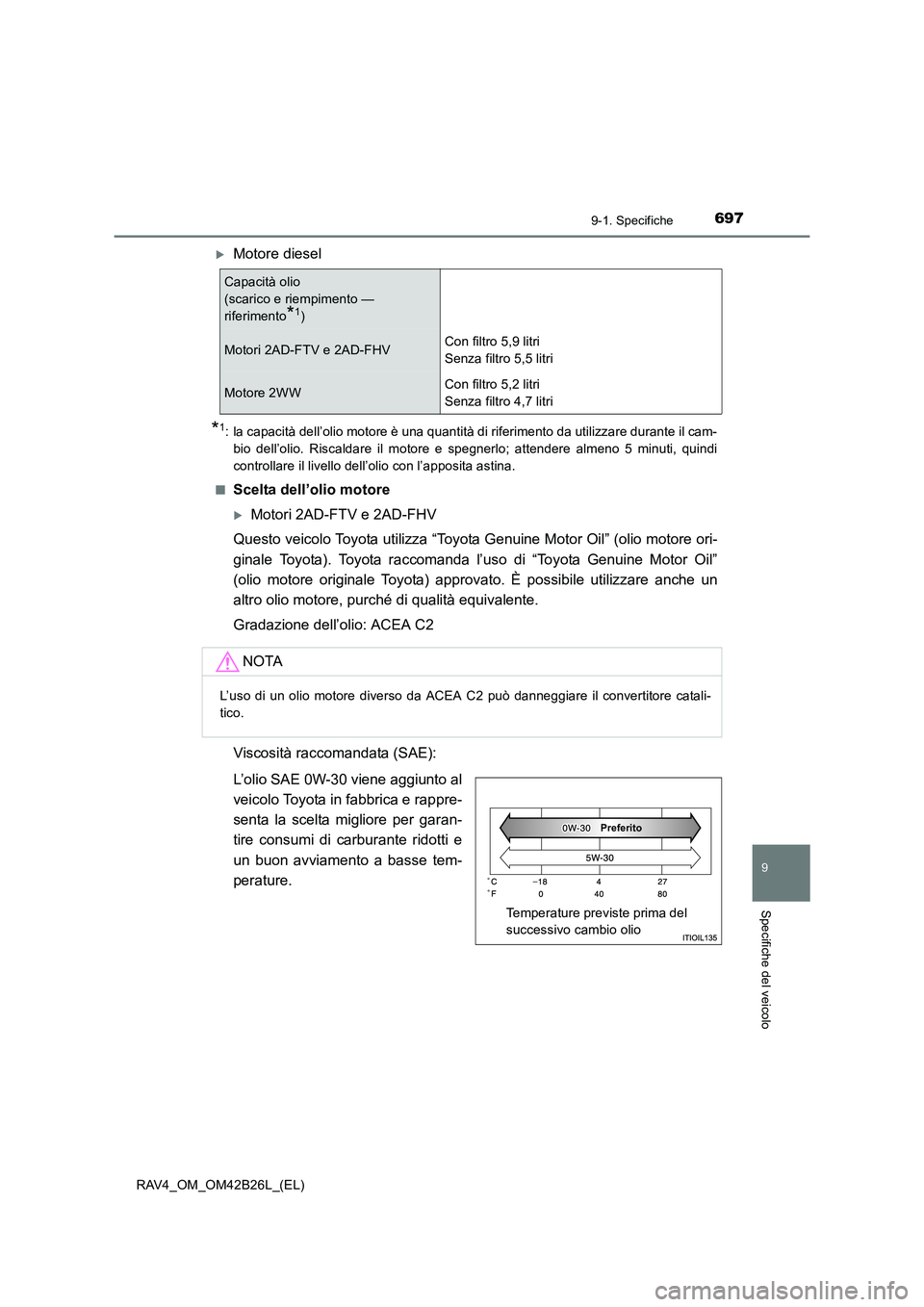

Specifiche del veicolo
XMotore diesel
*1: la capacità dell’olio motore è una quantità di riferimento da utilizzare durante il cam-bio dell’olio. Riscaldare il motore e spegnerlo; attendere almeno 5 minuti, quindi
controllare il livello dell’olio con l’apposita astina.
■
Scelta dell’olio motore
XMotori 2AD-FTV e 2AD-FHV
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio motore ori-
ginale Toyota). Toyota raccomanda l’uso di “Toyota Genuine Motor Oil”
(olio motore originale Toyota) approvato. È possibile utilizzare anche un
altro olio motore, purché di qualità equivalente.
Gradazione dell’olio: ACEA C2
Viscosità raccomandata (SAE):
L’olio SAE 0W-30 viene aggiunto al
veicolo Toyota in fabbrica e rappre-
senta la scelta migliore per garan-
tire consumi di carburante ridotti e
un buon avviamento a basse tem-
perature.
Capacità olio
(scarico e riempimento —
riferimento
*1)
Motori 2AD-FTV e 2AD-FHVCon filtro 5,9 litri
Senza filtro 5,5 litri
Motore 2WWCon filtro 5,2 litri
Senza filtro 4,7 litri
NOTA
L’uso di un olio motore diverso da ACEA C2 può danneggiare il convertitore catali-
tico.
Preferito
Temperature previste prima del
successivo cambio olio

6989-1. Specifiche
RAV4_OM_OM42B26L_(EL)

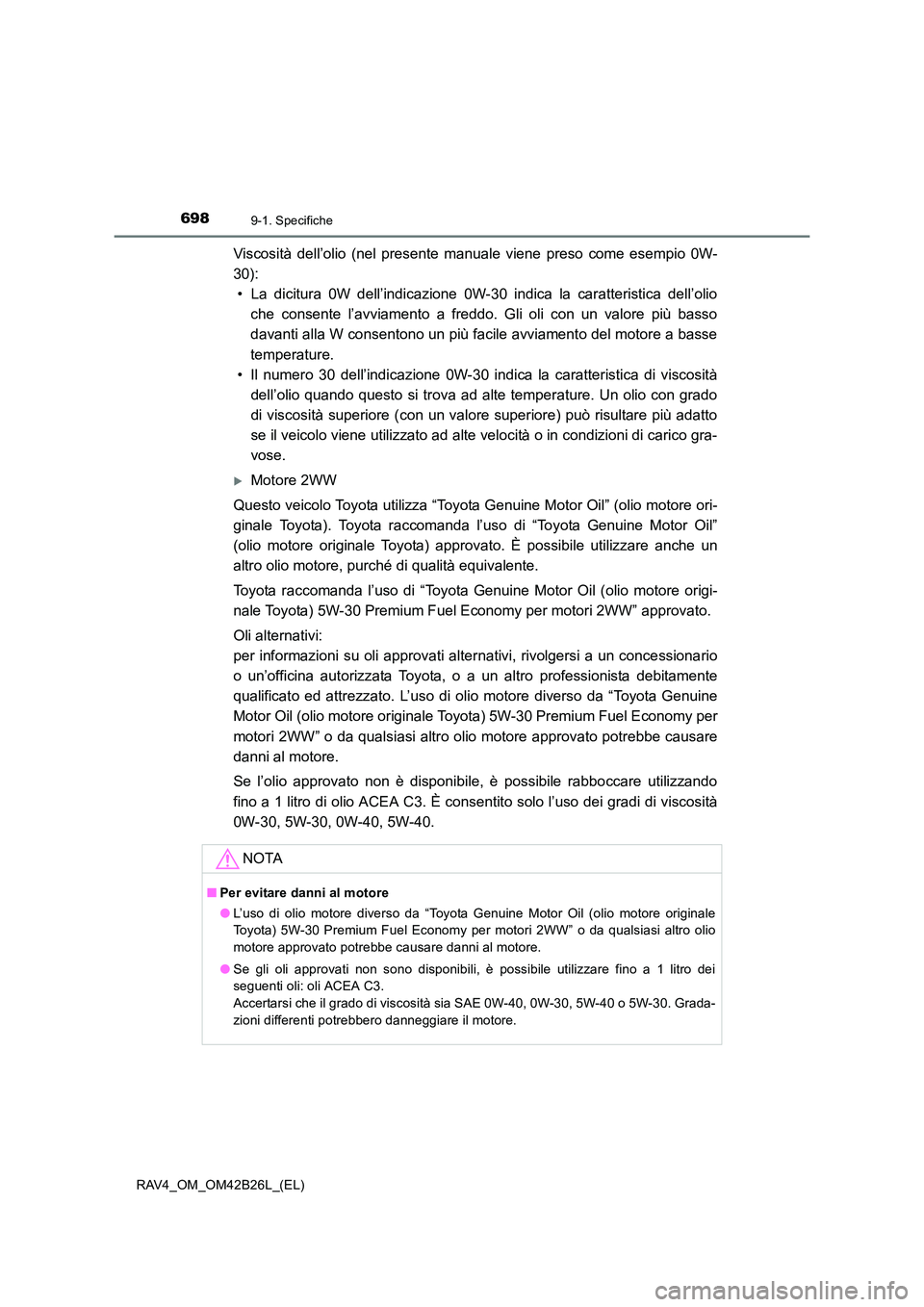

Viscosità dell’olio (nel presente manuale viene preso come esempio 0W-
30):• La dicitura 0W dell’indicazione 0W-30 indica la caratteristica dell’olio che consente l’avviamento a freddo. Gli oli con un valore più basso
davanti alla W consentono un più facile avviamento del motore a basse
temperature.
• Il numero 30 dell’indicazione 0W-30 indi ca la caratteristica di viscosità
dell’olio quando questo si trova ad alte temperature. Un olio con grado
di viscosità superiore (con un valore superiore) può risultare più adatto
se il veicolo viene utilizzato ad alte velocità o in condizioni di carico gra-
vose.
XMotore 2WW
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio motore ori-
ginale Toyota). Toyota raccomanda l’uso di “Toyota Genuine Motor Oil”
(olio motore originale Toyota) approvato. È possibile utilizzare anche un
altro olio motore, purché di qualità equivalente.
Toyota raccomanda l’uso di “Toyota Genuine Motor Oil (olio motore origi-
nale Toyota) 5W-30 Premium Fuel Economy per motori 2WW” approvato.
Oli alternativi:
per informazioni su oli approvati alternativi, rivolgersi a un concessionario
o un’officina autorizzata Toyota, o a un altro professionista debitamente
qualificato ed attrezzato. L’uso di olio motore diverso da “Toyota Genuine
Motor Oil (olio motore originale Toyota) 5W-30 Premium Fuel Economy per
motori 2WW” o da qualsiasi altro olio motore approvato potrebbe causare
danni al motore.
Se l’olio approvato non è disponibile, è possibile rabboccare utilizzando
fino a 1 litro di olio ACEA C3. È consentito solo l’uso dei gradi di viscosità
0W-30, 5W-30, 0W-40, 5W-40.
NOTA
■ Per evitare danni al motore
●L’uso di olio motore diverso da “Toyota Genuine Motor Oil (olio motore originale
Toyota) 5W-30 Premium Fuel Economy per motori 2WW” o da qualsiasi altro olio
motore approvato potrebbe causare danni al motore.
● Se gli oli approvati non sono disponibili, è possibile utilizzare fino a 1 litro dei
seguenti oli: oli ACEA C3.
Accertarsi che il grado di viscosità sia SAE 0W-40, 0W-30, 5W-40 o 5W-30. Grada-
zioni differenti potrebbero danneggiare il motore.

6999-1. Specifiche
RAV4_OM_OM42B26L_(EL)
9
Specifiche del veicolo

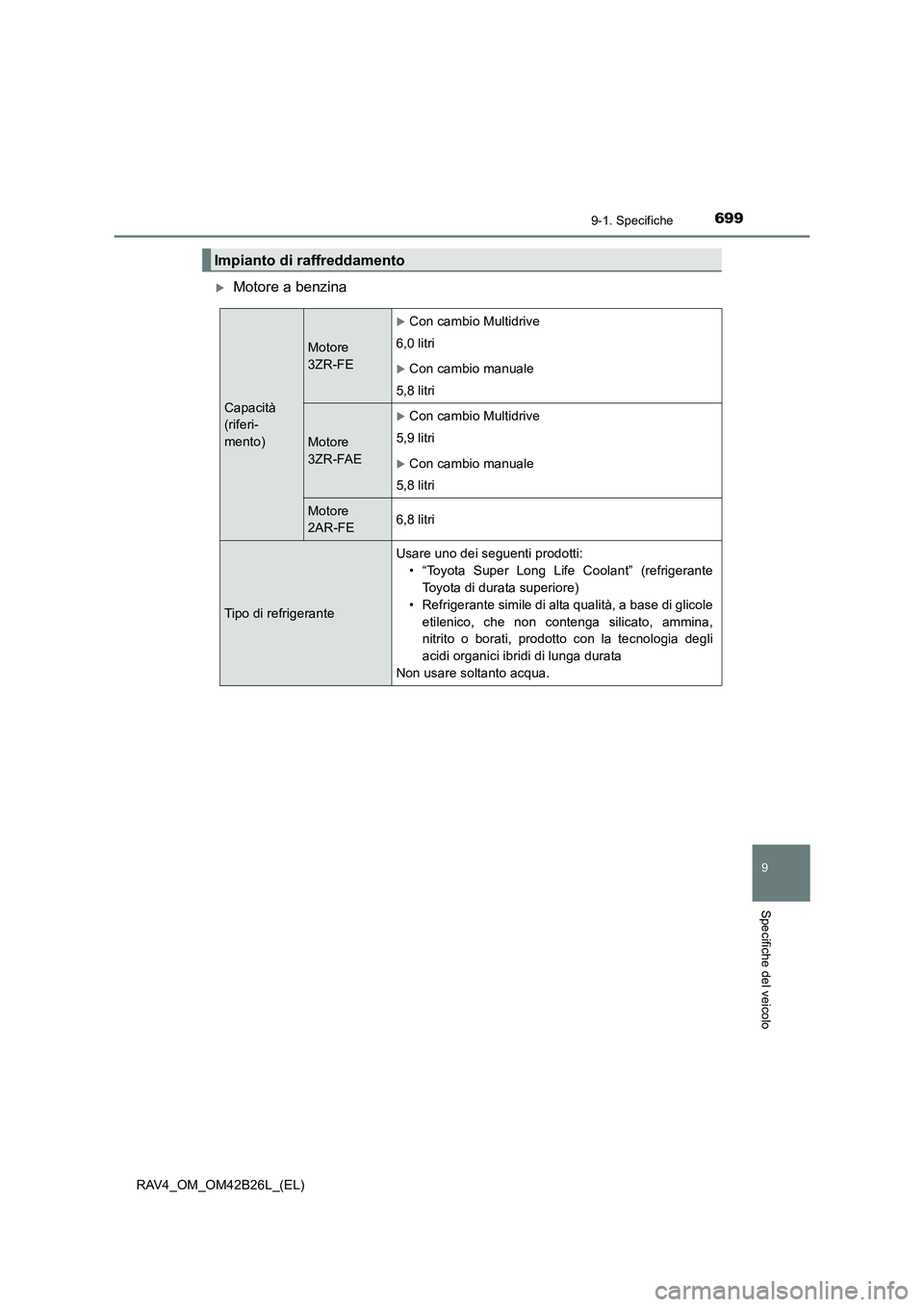

XMotore a benzina
Impianto di raffreddamento
Capacità
(riferi-
mento)
Motore
3ZR-FE
XCon cambio Multidrive
6,0 litri
XCon cambio manuale
5,8 litri
Motore
3ZR-FAE
XCon cambio Multidrive
5,9 litri
XCon cambio manuale
5,8 litri
Motore
2AR-FE6,8 litri
Tipo di refrigerante
Usare uno dei seguenti prodotti: • “Toyota Super Long Life Coolant” (refrigeranteToyota di durata superiore)
• Refrigerante simile di alta qualità, a base di glicole etilenico, che non contenga silicato, ammina,
nitrito o borati, prodotto con la tecnologia degli
acidi organici ibridi di lunga durata
Non usare soltanto acqua.

7009-1. Specifiche
RAV4_OM_OM42B26L_(EL)

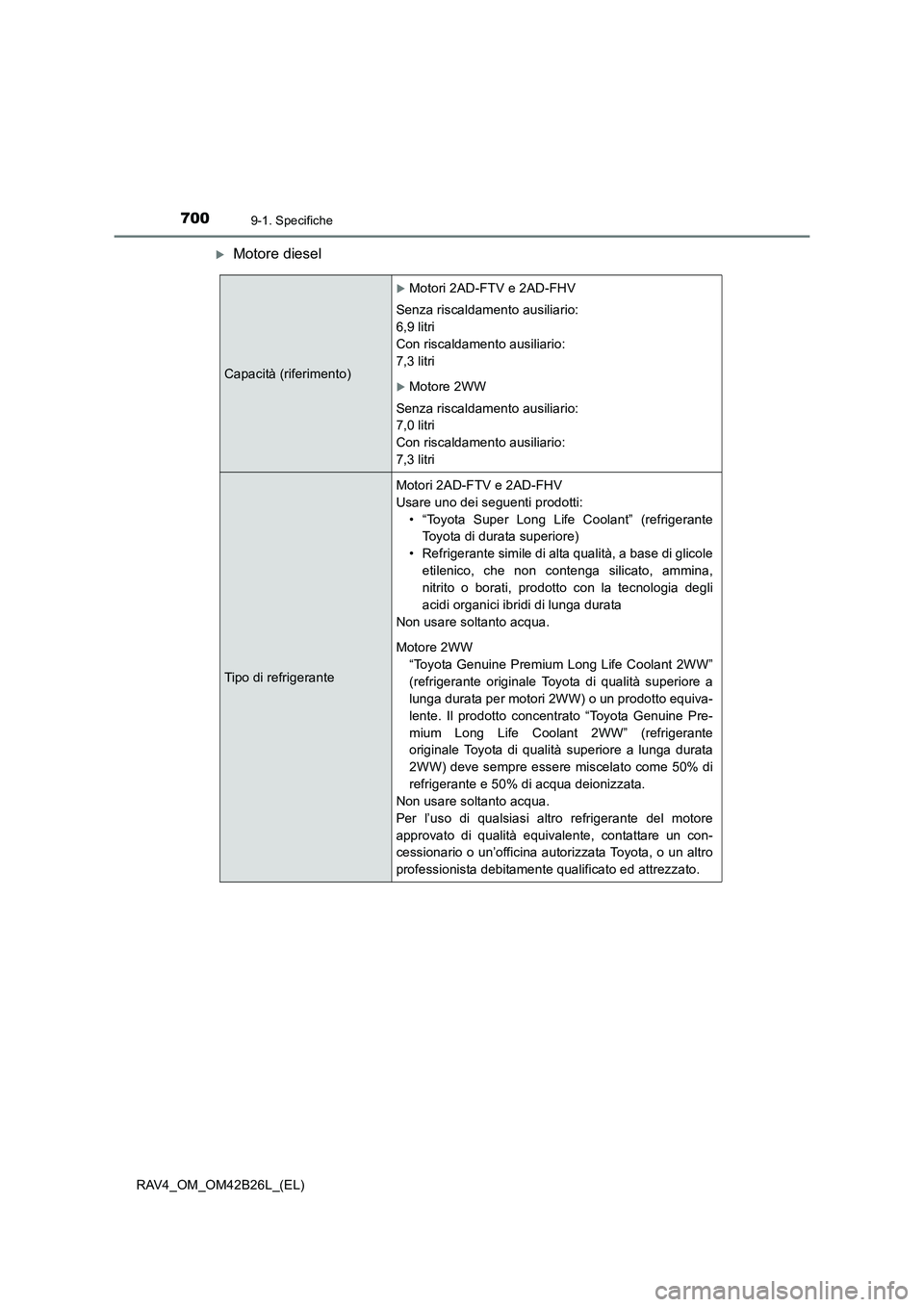

XMotore diesel
Capacità (riferimento)
XMotori 2AD-FTV e 2AD-FHV
Senza riscaldamento ausiliario:
6,9 litri
Con riscaldamento ausiliario:
7,3 litri
XMotore 2WW
Senza riscaldamento ausiliario:
7,0 litri
Con riscaldamento ausiliario:
7,3 litri
Tipo di refrigerante
Motori 2AD-FTV e 2AD-FHV
Usare uno dei seguenti prodotti: • “Toyota Super Long Life Coolant” (refrigeranteToyota di durata superiore)
• Refrigerante simile di alta qualità, a base di glicole etilenico, che non contenga silicato, ammina,
nitrito o borati, prodotto con la tecnologia degli
acidi organici ibridi di lunga durata
Non usare soltanto acqua.
Motore 2WW “Toyota Genuine Premium Long Life Coolant 2WW”
(refrigerante originale Toyota di qualità superiore a
lunga durata per motori 2WW) o un prodotto equiva-
lente. Il prodotto concentrato “Toyota Genuine Pre-
mium Long Life Coolant 2WW” (refrigerante
originale Toyota di qualità superiore a lunga durata
2WW) deve sempre essere miscelato come 50% di
refrigerante e 50% di acqua deionizzata.
Non usare soltanto acqua.
Per l’uso di qualsiasi altro refrigerante del motore
approvato di qualità equivalente, contattare un con-
cessionario o un’officina autorizzata Toyota, o un altro
professionista debitamente qualificato ed attrezzato.

7019-1. Specifiche
RAV4_OM_OM42B26L_(EL)
9
Specifiche del veicolo

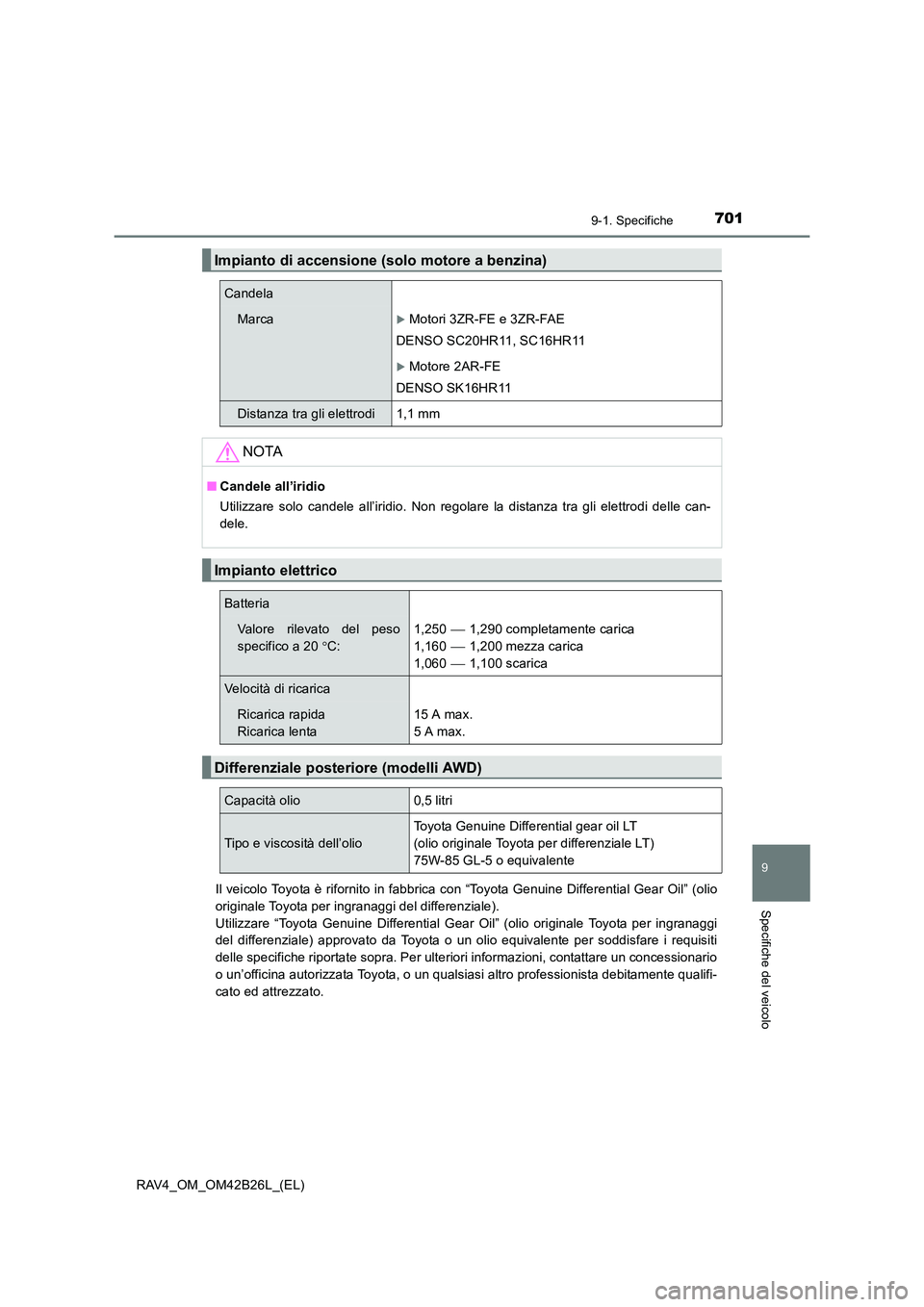

Il veicolo Toyota è rifornito in fabbrica con “Toyota Genuine Differential Gear Oil” (olio
originale Toyota per ingranaggi del differenziale).
Utilizzare “Toyota Genuine Differential Gear Oil” (olio originale Toyota per ingranaggi
del differenziale) approvato da Toyota o un olio equivalente per soddisfare i requisiti
delle specifiche riportate sopra. Per ulteriori informazioni, contattare un concessionario
o un’officina autorizzata Toyota, o un qualsiasi altro professionista debitamente qualifi-
cato ed attrezzato.
Impianto di accensione (solo motore a benzina)
Candela
MarcaXMotori 3ZR-FE e 3ZR-FAE
DENSO SC20HR11, SC16HR11
XMotore 2AR-FE
DENSO SK16HR11
Distanza tra gli elettrodi1,1 mm
NOTA
■ Candele all’iridio
Utilizzare solo candele all’iridio. Non regolare la distanza tra gli elettrodi delle can-
dele.
Impianto elettrico
Batteria
Valore rilevato del peso
specifico a 20 °C: 1,250  1,290 completamente carica
1,160
 1,200 mezza carica
1,060
 1,100 scarica
Velocità di ricarica
Ricarica rapida
Ricarica lenta15 A max.
5 A max.
Differenziale posteriore (modelli AWD)
Capacità olio0,5 litri
Tipo e viscosità dell’olio
Toyota Genuine Differential gear oil LT
(olio originale Toyota per differenziale LT)
75W-85 GL-5 o equivalente

7029-1. Specifiche
RAV4_OM_OM42B26L_(EL)

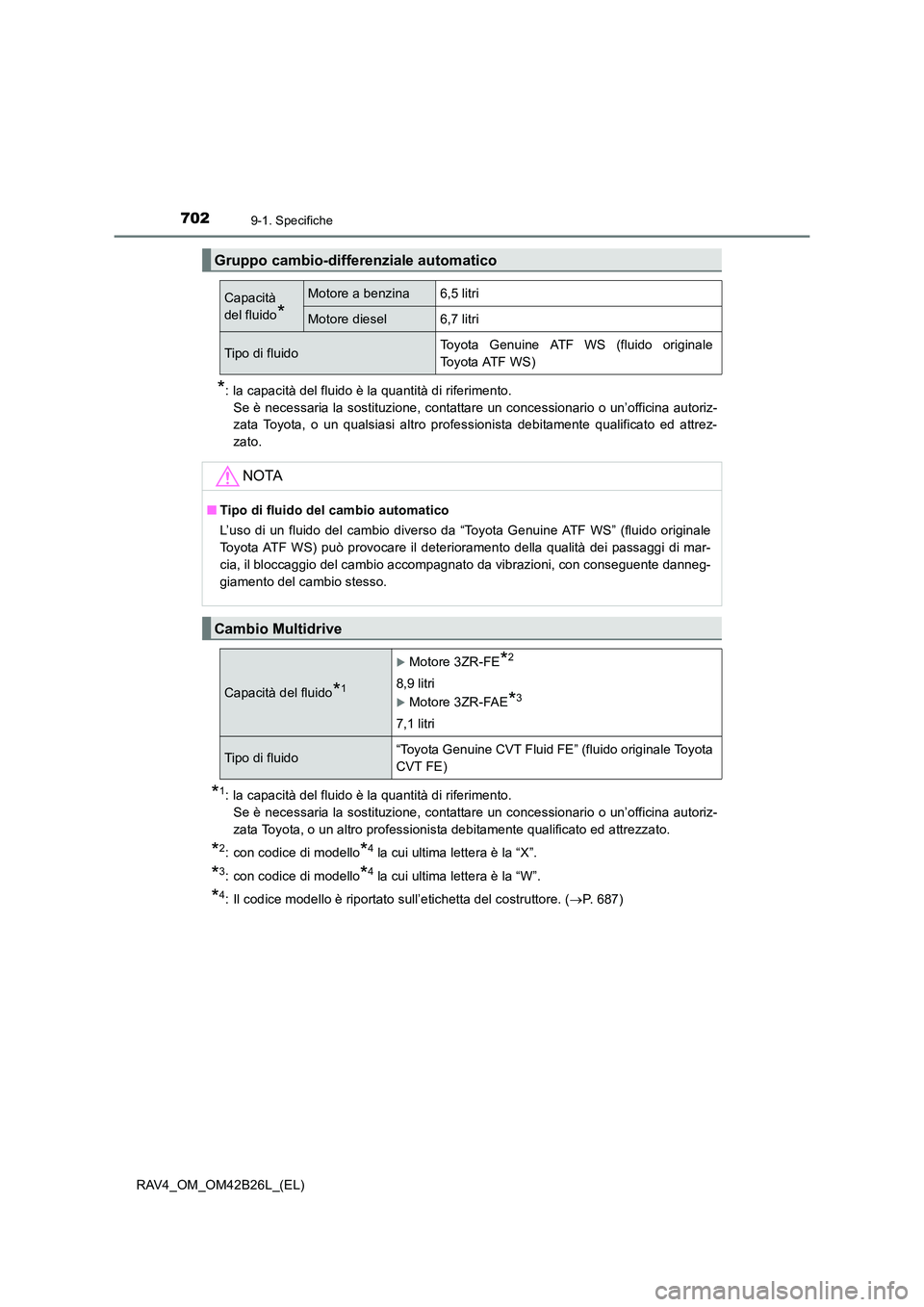

*: la capacità del fluido è la quantità di riferimento. Se è necessaria la sostituzione, contattare un concessionario o un’officina autoriz-
zata Toyota, o un qualsiasi altro professionista debitamente qualificato ed attrez-
zato.
*1: la capacità del fluido è la quantità di riferimento. Se è necessaria la sostituzione, contattare un concessionario o un’officina autoriz-
zata Toyota, o un altro professionista debitamente qualificato ed attrezzato.
*2: con codice di modello*4 la cui ultima lettera è la “X”.
*3: con codice di modello*4 la cui ultima lettera è la “W”.
*4: Il codice modello è riportato sull’etichetta del costruttore. ( →P. 687)
Gruppo cambio-differenziale automatico
Capacità
del fluido
*
Motore a benzina6,5 litri
Motore diesel6,7 litri
Tipo di fluidoToyota Genuine ATF WS (fluido originale
Toyota ATF WS)
NOTA
■ Tipo di fluido del cambio automatico
L’uso di un fluido del cambio diverso da “Toyota Genuine ATF WS” (fluido originale
Toyota ATF WS) può provocare il deterioramento della qualità dei passaggi di mar-
cia, il bloccaggio del cambio accompagnato da vibrazioni, con conseguente danneg-
giamento del cambio stesso.
Cambio Multidrive
Capacità del fluido*1
XMotore 3ZR-FE*2
8,9 litri
XMotore 3ZR-FAE*3
7,1 litri
Tipo di fluido“Toyota Genuine CVT Fluid FE” (fluido originale Toyota
CVT FE)

7039-1. Specifiche
RAV4_OM_OM42B26L_(EL)
9
Specifiche del veicolo

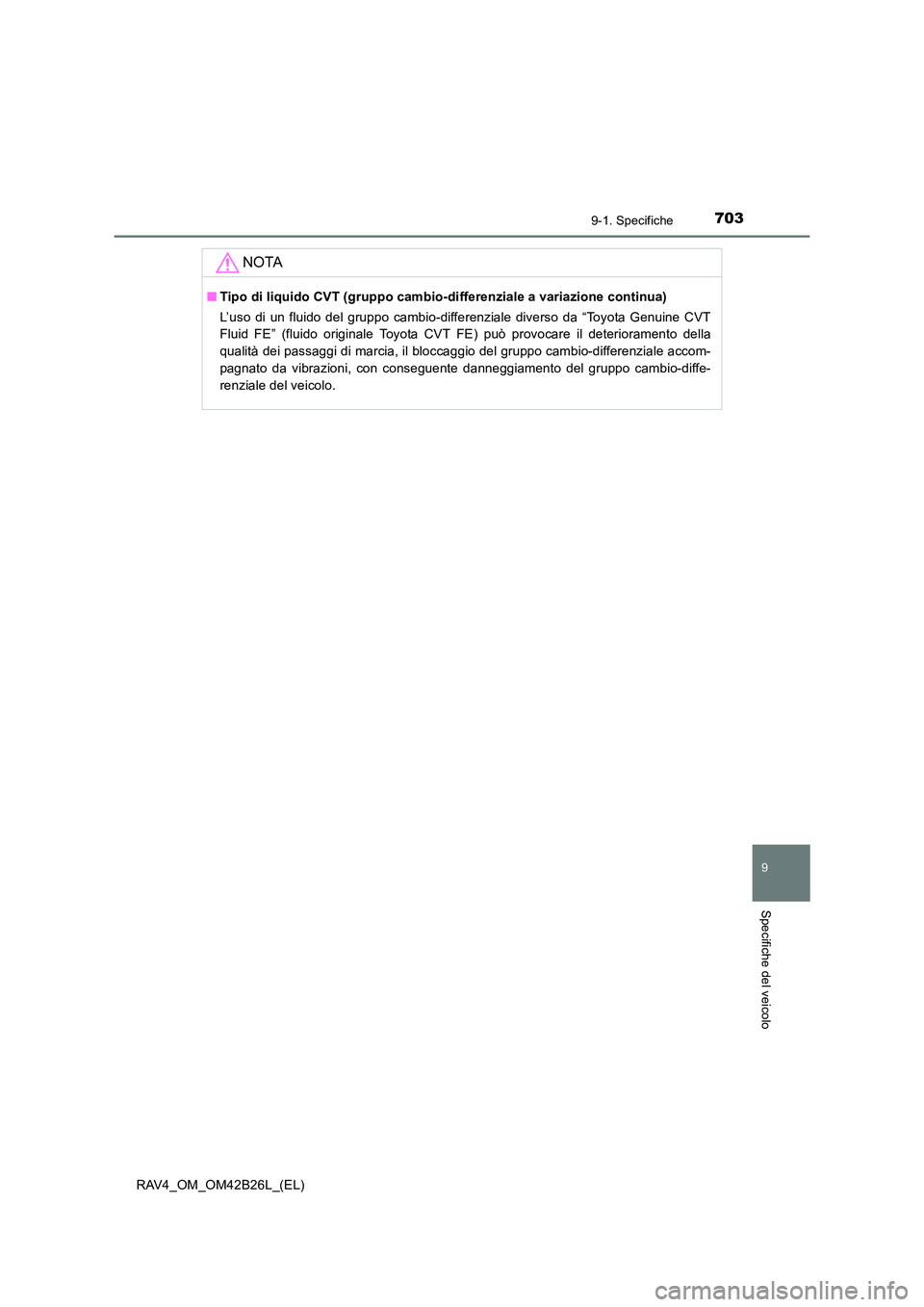

NOTA
■Tipo di liquido CVT (gruppo cambio-di fferenziale a variazione continua)
L’uso di un fluido del gruppo cambio-differenziale diverso da “Toyota Genuine CVT
Fluid FE” (fluido originale Toyota CVT FE) può provocare il deterioramento della
qualità dei passaggi di marcia, il bloccaggio del gruppo cambio-differenziale accom-
pagnato da vibrazioni, con conseguente danneggiamento del gruppo cambio-diffe-
renziale del veicolo.

7049-1. Specifiche
RAV4_OM_OM42B26L_(EL)

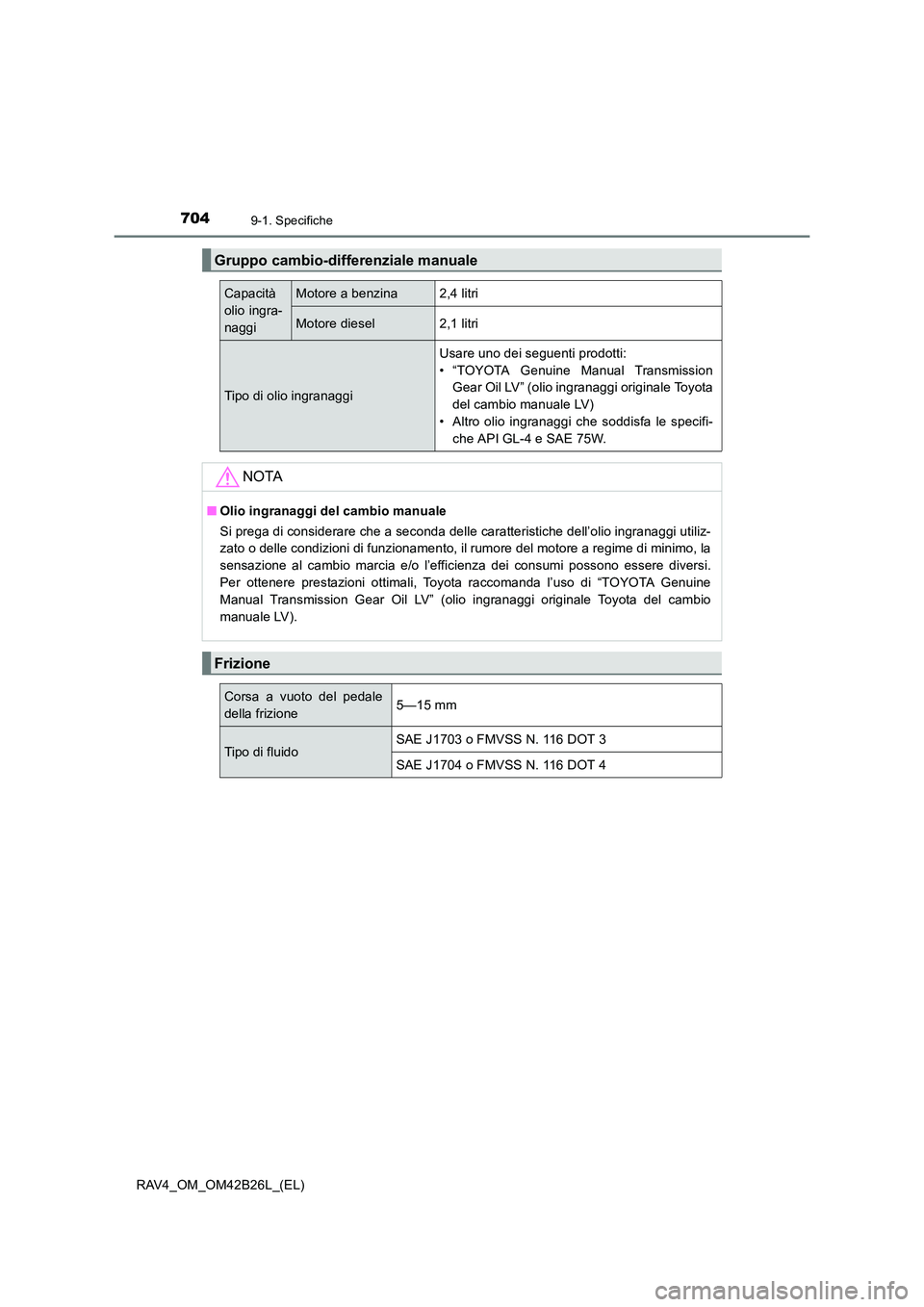

Gruppo cambio-differenziale manuale
Capacità
olio ingra-
naggiMotore a benzina2,4 litri
Motore diesel2,1 litri
Tipo di olio ingranaggi
Usare uno dei seguenti prodotti:
• “TOYOTA Genuine Manual TransmissionGear Oil LV” (olio ingranaggi originale Toyota
del cambio manuale LV)
• Altro olio ingranaggi che soddisfa le specifi- che API GL-4 e SAE 75W.
NOTA
■ Olio ingranaggi del cambio manuale
Si prega di considerare che a seconda delle caratteristiche dell’olio ingranaggi utiliz-
zato o delle condizioni di funzionamento, il rumore del motore a regime di minimo, la
sensazione al cambio marcia e/o l’efficienza dei consumi possono essere diversi.
Per ottenere prestazioni ottimali, Toyota raccomanda l’uso di “TOYOTA Genuine
Manual Transmission Gear Oil LV” (olio ingranaggi originale Toyota del cambio
manuale LV).
Frizione
Corsa a vuoto del pedale
della frizione5—15 mm
Tipo di fluidoSAE J1703 o FMVSS N. 116 DOT 3
SAE J1704 o FMVSS N. 116 DOT 4
