5697-3. Manutenzione “fai da te”
RAV4_OM_OM42B26L_(EL)
7
Manutenzione e cura

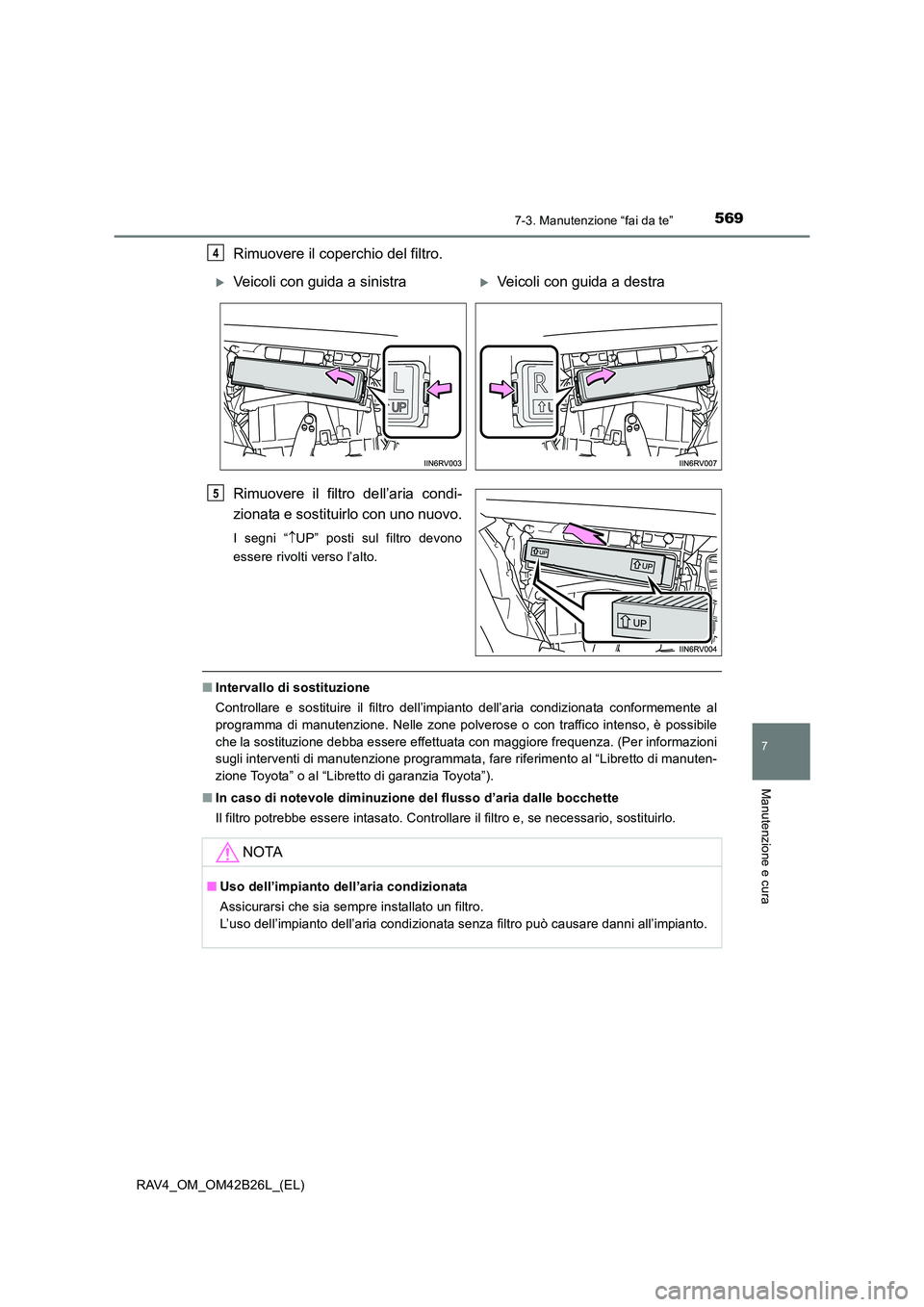

Rimuovere il coperchio del filtro.
Rimuovere il filtro dell’aria condi-
zionata e sostituirlo con uno nuovo.
I segni “↑UP” posti sul filtro devono
essere rivolti verso l’alto.
■ Intervallo di sostituzione
Controllare e sostituire il filtro dell’impianto dell’aria condizionata conformemente al
programma di manutenzione. Nelle zone polverose o con traffico intenso, è possibile
che la sostituzione debba essere effettuata con maggiore frequenza. (Per informazioni
sugli interventi di manutenzione programmata, fare riferimento al “Libretto di manuten-
zione Toyota” o al “Libretto di garanzia Toyota”).
■ In caso di notevole diminuzione del flusso d’aria dalle bocchette
Il filtro potrebbe essere intasato. Controllare il filtro e, se necessario, sostituirlo.
4
XVeicoli con guida a sinistraXVeicoli con guida a destra
5
NOTA
■Uso dell’impianto dell’aria condizionata
Assicurarsi che sia sempre installato un filtro.
L’uso dell’impianto dell’aria condizionata senza filtro può causare danni all’impianto.

5707-3. Manutenzione “fai da te”
RAV4_OM_OM42B26L_(EL)

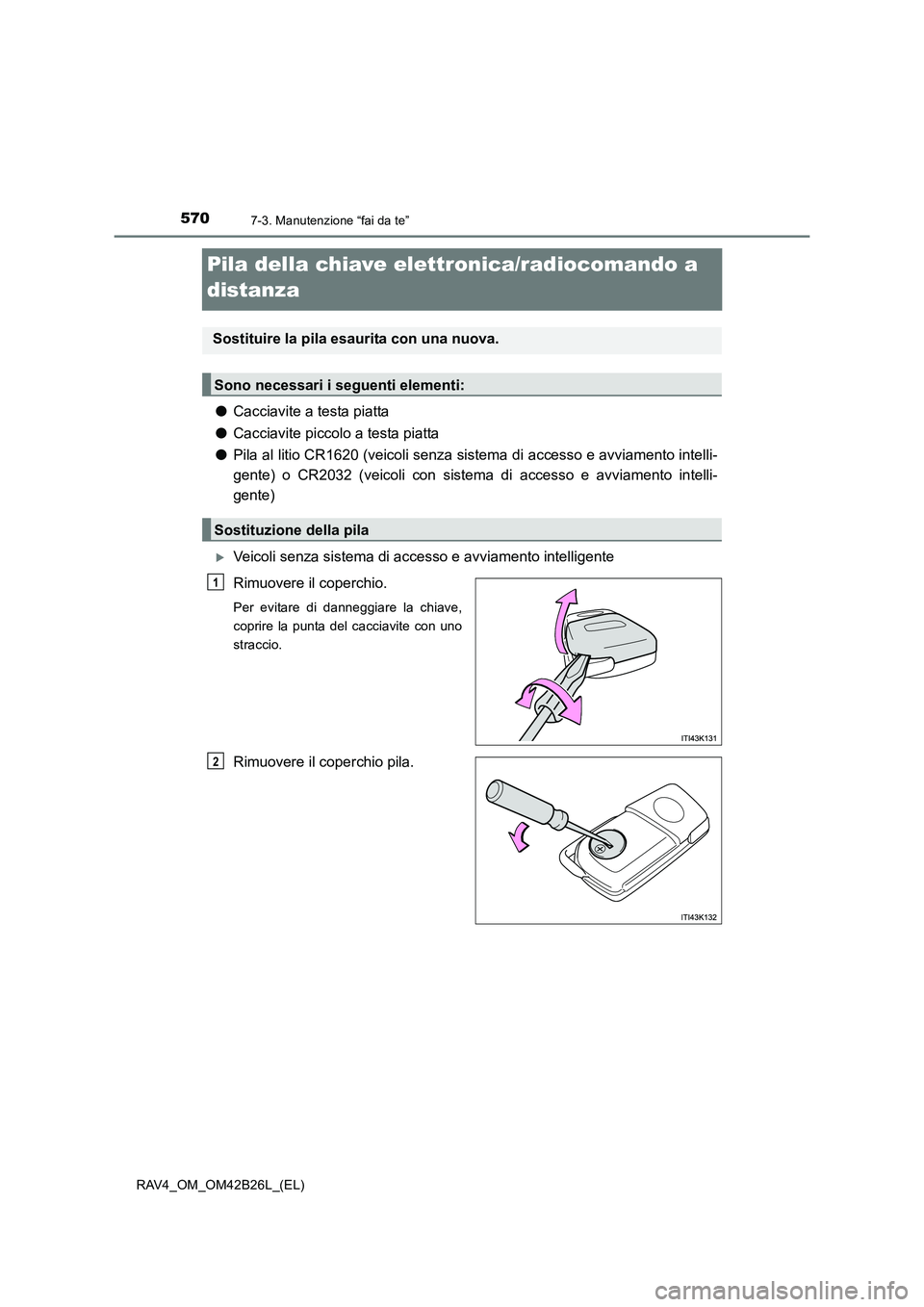

Pila della chiave elettronica/radiocomando a
distanza
●Cacciavite a testa piatta
● Cacciavite piccolo a testa piatta
● Pila al litio CR1620 (veicoli senza sistema di accesso e avviamento intelli-
gente) o CR2032 (veicoli con sistema di accesso e avviamento intelli-
gente)
XVeicoli senza sistema di accesso e avviamento intelligente
Rimuovere il coperchio.
Per evitare di danneggiare la chiave,
coprire la punta del cacciavite con uno
straccio.
Rimuovere il coperchio pila.
Sostituire la pila esaurita con una nuova.
Sono necessari i seguenti elementi:
Sostituzione della pila
1
2

5717-3. Manutenzione “fai da te”
RAV4_OM_OM42B26L_(EL)
7
Manutenzione e cura

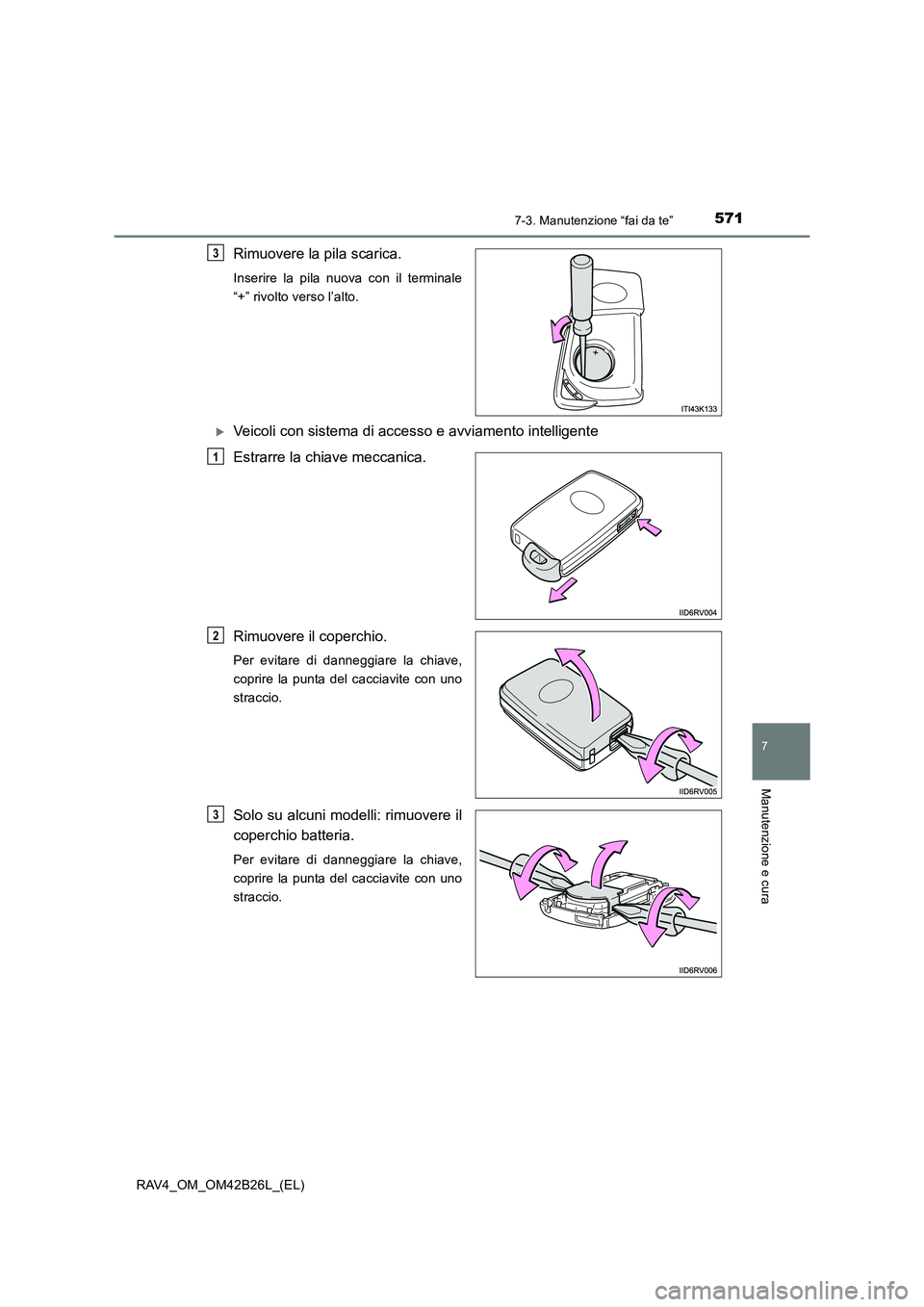

Rimuovere la pila scarica.
Inserire la pila nuova con il terminale
“+” rivolto verso l’alto.
XVeicoli con sistema di accesso e avviamento intelligente
Estrarre la chiave meccanica.
Rimuovere il coperchio.
Per evitare di danneggiare la chiave,
coprire la punta del cacciavite con uno
straccio.
Solo su alcuni modelli: rimuovere il
coperchio batteria.
Per evitare di danneggiare la chiave,
coprire la punta del cacciavite con uno
straccio.
3
1
2
3

5727-3. Manutenzione “fai da te”
RAV4_OM_OM42B26L_(EL)

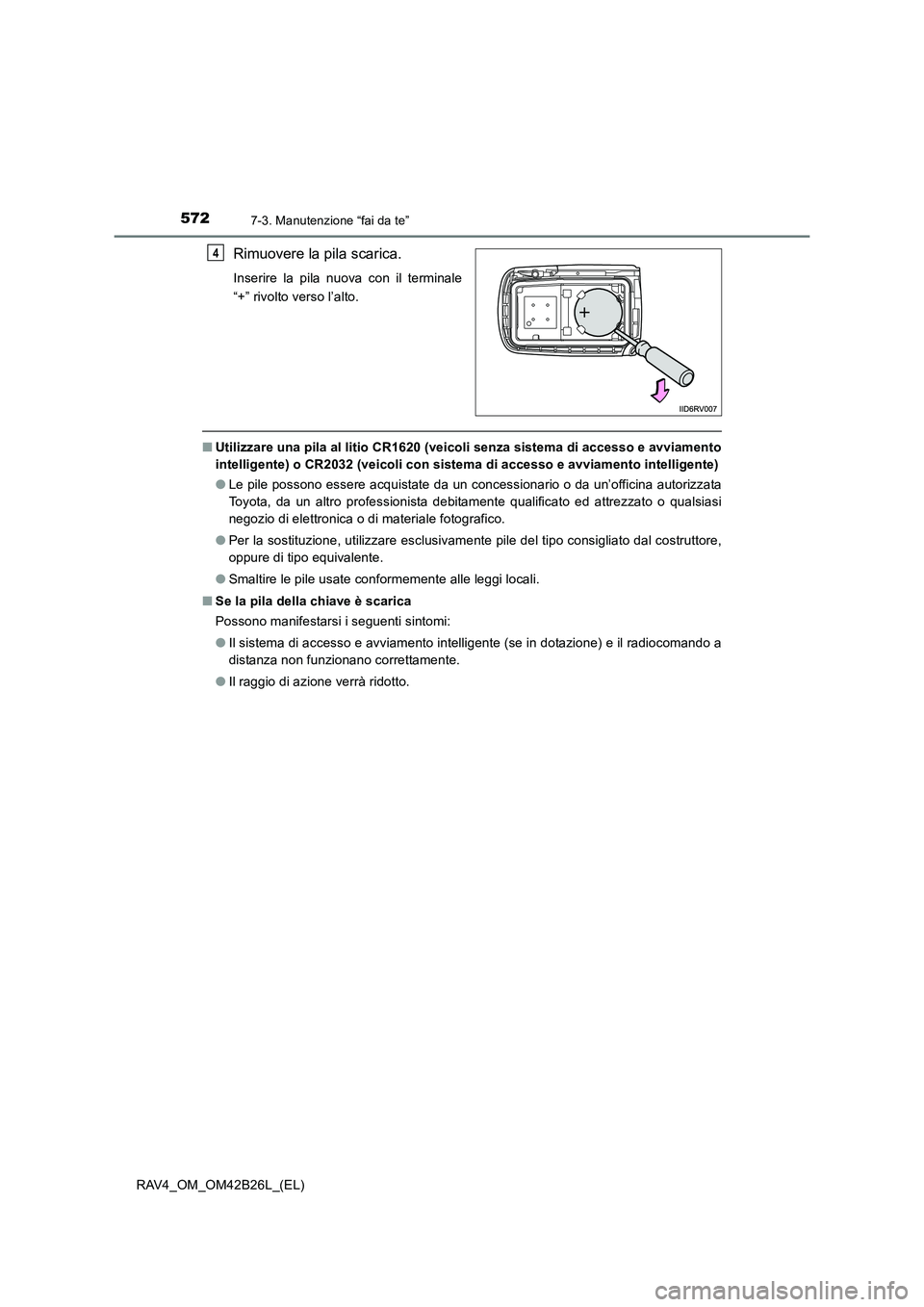

Rimuovere la pila scarica.
Inserire la pila nuova con il terminale
“+” rivolto verso l’alto.
■Utilizzare una pila al litio CR1620 (veicoli senza sistema di accesso e avviamento
intelligente) o CR2032 (veicoli con sistema di accesso e avviamento intelligente)
●Le pile possono essere acquistate da un concessionario o da un’officina autorizzata
Toyota, da un altro professionista debitamente qualificato ed attrezzato o qualsiasi
negozio di elettronica o di materiale fotografico.
● Per la sostituzione, utilizzare esclusivamente pile del tipo consigliato dal costruttore,
oppure di tipo equivalente.
● Smaltire le pile usate conformemente alle leggi locali.
■ Se la pila della chiave è scarica
Possono manifestarsi i seguenti sintomi:
●Il sistema di accesso e avviamento intelligente (se in dotazione) e il radiocomando a
distanza non funzionano correttamente.
● Il raggio di azione verrà ridotto.
4

5737-3. Manutenzione “fai da te”
RAV4_OM_OM42B26L_(EL)
7
Manutenzione e cura

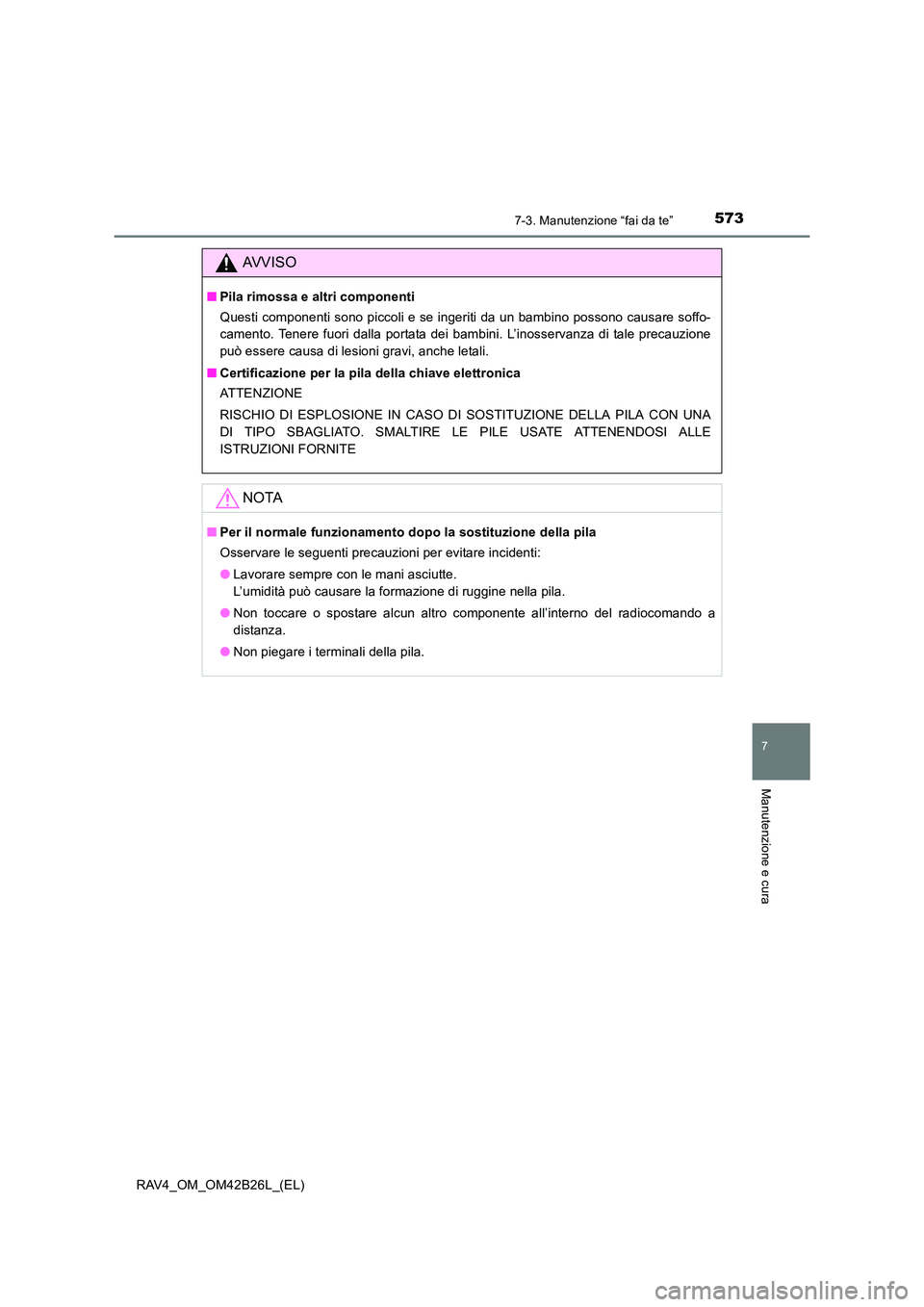

AVVISO
■Pila rimossa e altri componenti
Questi componenti sono piccoli e se ingeriti da un bambino possono causare soffo-
camento. Tenere fuori dalla portata dei bambini. L’inosservanza di tale precauzione
può essere causa di lesioni gravi, anche letali.
■ Certificazione per la pila della chiave elettronica
ATTENZIONE
RISCHIO DI ESPLOSIONE IN CASO DI SOSTITUZIONE DELLA PILA CON UNA
DI TIPO SBAGLIATO. SMALTIRE LE PILE USATE ATTENENDOSI ALLE
ISTRUZIONI FORNITE
NOTA
■Per il normale funzionamento do po la sostituzione della pila
Osservare le seguenti precauzioni per evitare incidenti:
● Lavorare sempre con le mani asciutte.
L’umidità può causare la formazione di ruggine nella pila.
● Non toccare o spostare alcun altro componente all’interno del radiocomando a
distanza.
● Non piegare i terminali della pila.

5747-3. Manutenzione “fai da te”
RAV4_OM_OM42B26L_(EL)

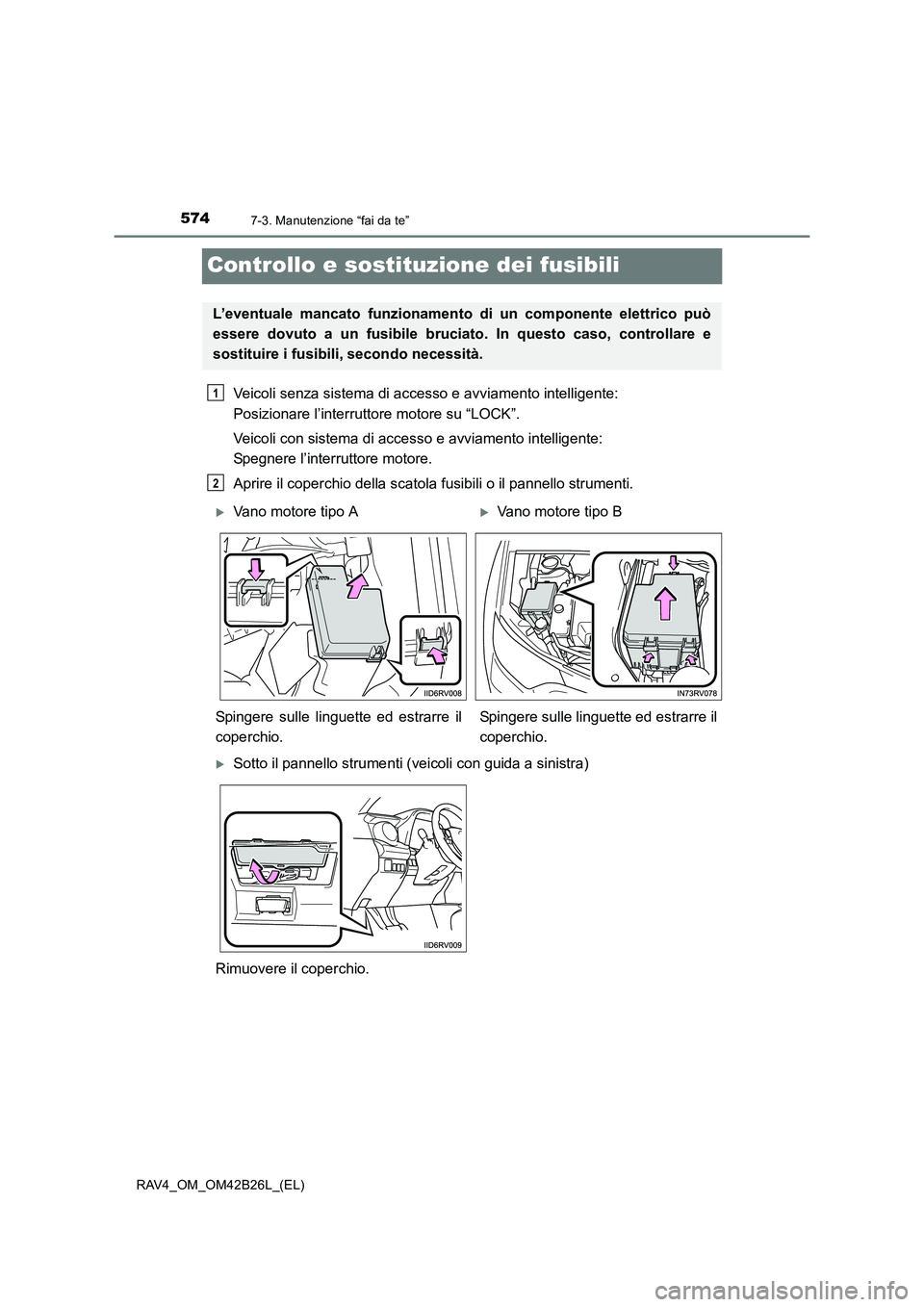

Controllo e sostituzione dei fusibili
Veicoli senza sistema di accesso e avviamento intelligente:
Posizionare l’interruttore motore su “LOCK”.
Veicoli con sistema di accesso e avviamento intelligente:
Spegnere l’interruttore motore.
Aprire il coperchio della scatola fusibili o il pannello strumenti.
L’eventuale mancato funzionamento di un componente elettrico può
essere dovuto a un fusibile bruciato. In questo caso, controllare e
sostituire i fusibili, secondo necessità.
1
2
XVano motore tipo AXVano motore tipo B
Spingere sulle linguette ed estrarre il
coperchio. Spingere sulle linguette ed estrarre il
coperchio.
XSotto il pannello strumenti (veicoli con guida a sinistra)
Rimuovere il coperchio.

5757-3. Manutenzione “fai da te”
RAV4_OM_OM42B26L_(EL)
7
Manutenzione e cura

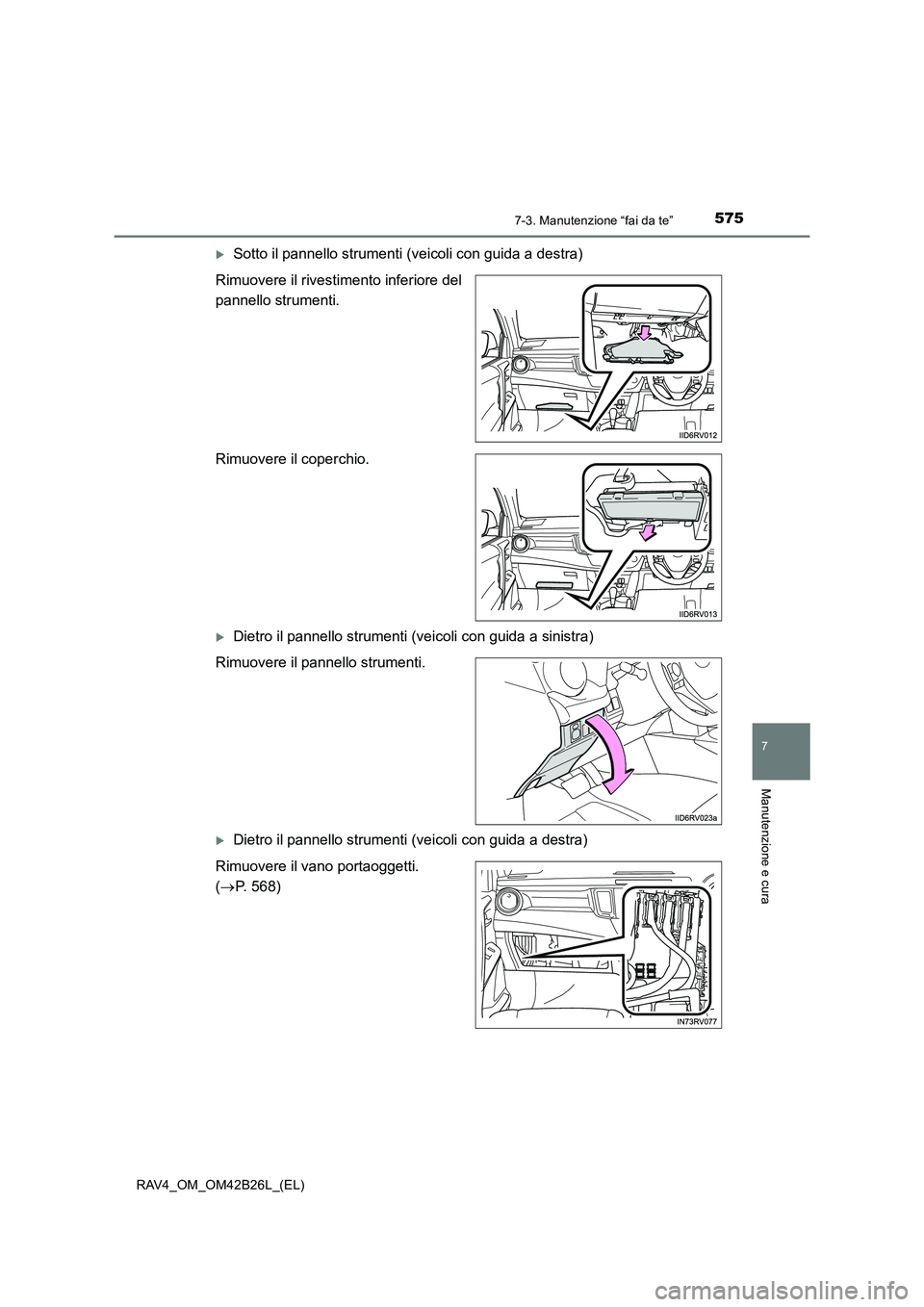

XSotto il pannello strumenti (veicoli con guida a destra)
Rimuovere il rivestimento inferiore del
pannello strumenti.
Rimuovere il coperchio.
XDietro il pannello strumenti (veicoli con guida a sinistra)
Rimuovere il pannello strumenti.
XDietro il pannello strumenti (veicoli con guida a destra)
Rimuovere il vano portaoggetti.
( → P. 568)

5767-3. Manutenzione “fai da te”
RAV4_OM_OM42B26L_(EL)

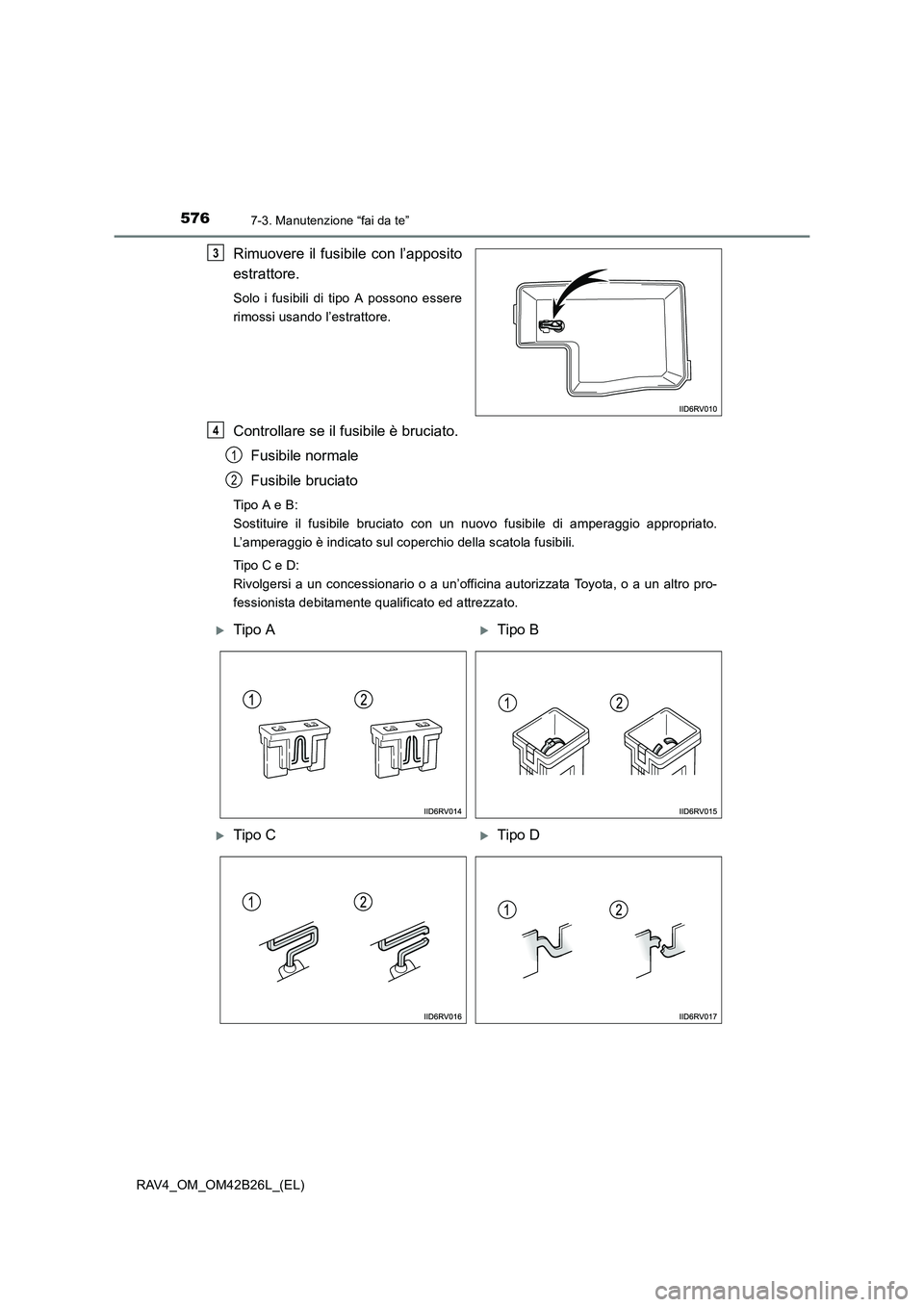

Rimuovere il fusibile con l’apposito
estrattore.
Solo i fusibili di tipo A possono essere
rimossi usando l’estrattore.
Controllare se il fusibile è bruciato.Fusibile normale
Fusibile bruciato
Tipo A e B:
Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio appropriato.
L’amperaggio è indicato sul coperchio della scatola fusibili.
Tipo C e D:
Rivolgersi a un concessionario o a un’officina autorizzata Toyota, o a un altro pro-
fessionista debitamente qualificato ed attrezzato.
3
4
1
2
XTipo AXTipo B
XTipo CXTipo D
