2016 TOYOTA RAV4 Manuale duso (in Italian)

3694-5. Uso dei sistemi di assistenza alla guida
4
Guida
RAV4_OM_OM42B26L_(EL)
Cicalino di allarme presenza veicoli nell’area retrostante (solo con fun-
zione di allarme presenza veicoli nell’area retrostante)
Se viene rilevato un veicolo in avvicinamento dall’angolo posteriore destro o sini-
stro, entra in funzione un cicalino dietro il sedile posteriore sinistro.
Premere o sugli interruttori di controllo del display e selezionare sul display multi-informazioni.
Premere o sugli interruttori di controllo del display, selezionare , quindi premere .
■Visibilità delle spie sugli specchietti retrovisori esterni
In caso di luce solare intensa, la spia sullo specchietto retrovisore esterno potrebbe
risultare difficile da vedere.
■ Volume del cicalino di allarme presenza veicoli nell’area retrostante
Il cicalino della funzione di allarme presenza veicoli nell’area retrostante potrebbe
risultare difficilmente udibile in presenza di un livello di rumore elevato, per esempio
con un volume alto dell’impianto audio.
■ In caso di anomalia del sistema monitoraggio punti ciechi
Se si rileva un’anomalia del sistema provocata da una delle seguenti ragioni, vengono
visualizzati dei messaggi di allarme: ( →P. 616, 618)
● Si è verificata un’anomalia nei sensori
● I sensori sono sporchi
● La temperatura esterna è estremamente alta o bassa
● La tensione elettrica del sensore è diventata anomala
Attivazione/disattivazione del si stema monitoraggio punti ciechi
3
1
2

3704-5. Uso dei sistemi di assistenza alla guida
RAV4_OM_OM42B26L_(EL)■

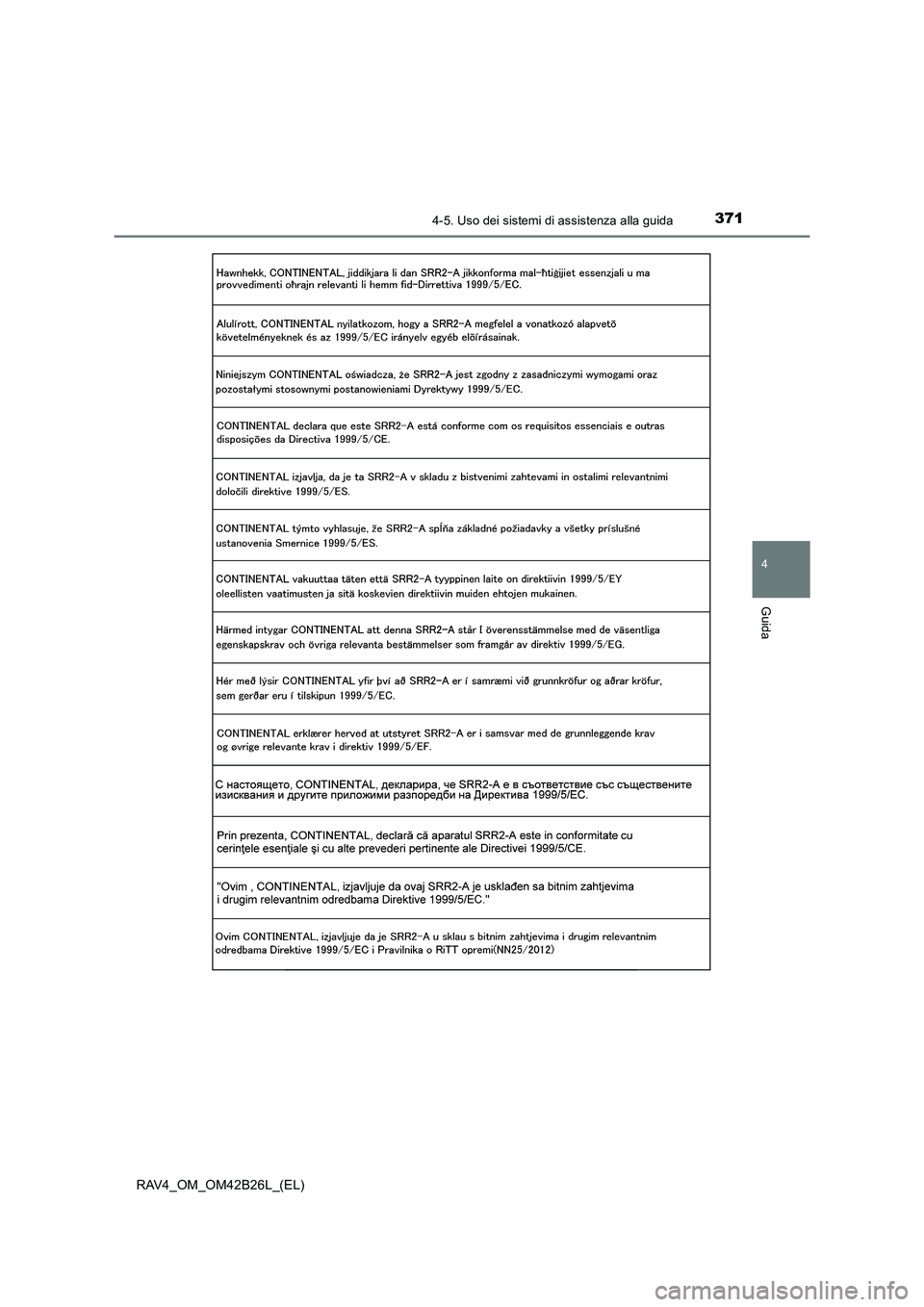

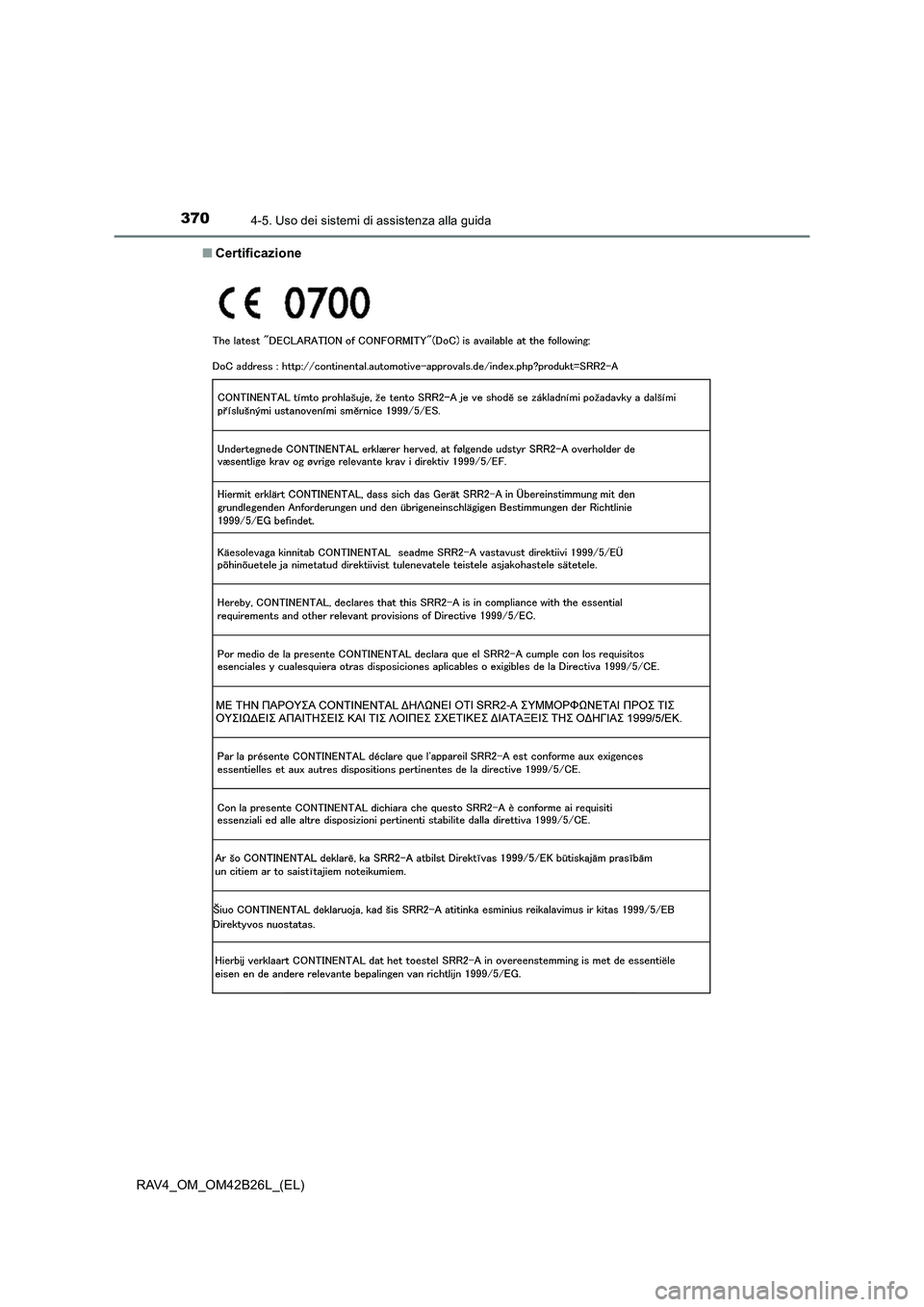

Certificazione

3714-5. Uso dei sistemi di assistenza alla guida
4
Guida
RAV4_OM_OM42B26L_(EL)

3724-5. Uso dei sistemi di assistenza alla guida
RAV4_OM_OM42B26L_(EL)
XPer i veicoli commercializzati in Israele
XPer i veicoli commercializzati in Ucraina
AVVISO
■Gestione del sensore radar
Un sensore del monitoraggio punti ciechi è montato all’interno del lato sinistro e
destro, rispettivamente, del paraurti posteriore del veicolo. Osservare le seguenti
precauzioni per garantire il corretto funzionamento del sistema di monitoraggio punti
ciechi.
●Non sottoporre il sensore e le aree circostanti del paraurti a forti urti. Se il sensore
si sposta anche solo leggermente, il sistema potrebbe funzionare in modo anomalo
e i veicoli che entrano nell’area di rilevamento potrebbero non essere rilevati. Se il
sensore o l’area circostante sono sottoposti a un urto violento, fare sempre control-
lare l’area interessata da un concessionario o un’officina autorizzata Toyota, o da
un altro professionista debitamente qualificato ed attrezzato.
● Non smontare il sensore.
● Non fissare accessori o adesivi sul sensore o sull’area circostante del paraurti.
● Non modificare il sensore o l’area circostante del paraurti.
● Non verniciare il sensore o l’area circostante del paraurti.
●Mantenere il sensore e l’area circostante del
paraurti sempre puliti.

3734-5. Uso dei sistemi di assistenza alla guida
4
Guida
RAV4_OM_OM42B26L_(EL)
La funzione monitoraggio punti ciechi utilizza sensori radar per rilevare veicoli
che viaggiano in una corsia adiacente nell’area non riflessa nello specchietto
retrovisore esterno (il punto cieco) e notifica al conducente la presenza di tali
veicoli tramite la spia sullo specchietto retrovisore esterno.
I punti ciechi in cui si possono rilevare dei veicoli sono indicati qui sotto.
Il raggio dell’area di rilevamento si
estende fino a: 3,5 m circa dal fianco del veicolo
I primi 0,5 m dal fianco del veicolo non
sono compresi nell’area di rilevamento
3 m circa dal paraurti posteriore
1 m circa in avanti dal paraurti
posteriore
Funzione monitoraggio punti ciechi
Aree di rilevamento del monitoraggio punti ciechi
1
2
3
AVVISO
■Avvertenze relative all’uso del sistema
Il conducente è il solo responsabile della guida sicura. Guidare sempre con pru-
denza, avendo cura di verificare l’area circostante il veicolo.
La funzione monitoraggio punti ciechi è una funzione supplementare che avverte il
conducente circa la presenza di un veicolo in un punto cieco. Non fare eccessivo
affidamento sulla funzione monitoraggio punti ciechi. La funzione non è in grado di
valutare se sia sicuro cambiare corsia, quindi se si confida troppo in tale sistema si
potrebbe causare un incidente con conseguenti lesioni gravi, anche letali.
A seconda delle condizioni, il sistema potrebbe non funzionare correttamente. È
quindi necessario che il conducente verifichi visivamente in prima persona le condi-
zioni di sicurezza.

3744-5. Uso dei sistemi di assistenza alla guida
RAV4_OM_OM42B26L_(EL)

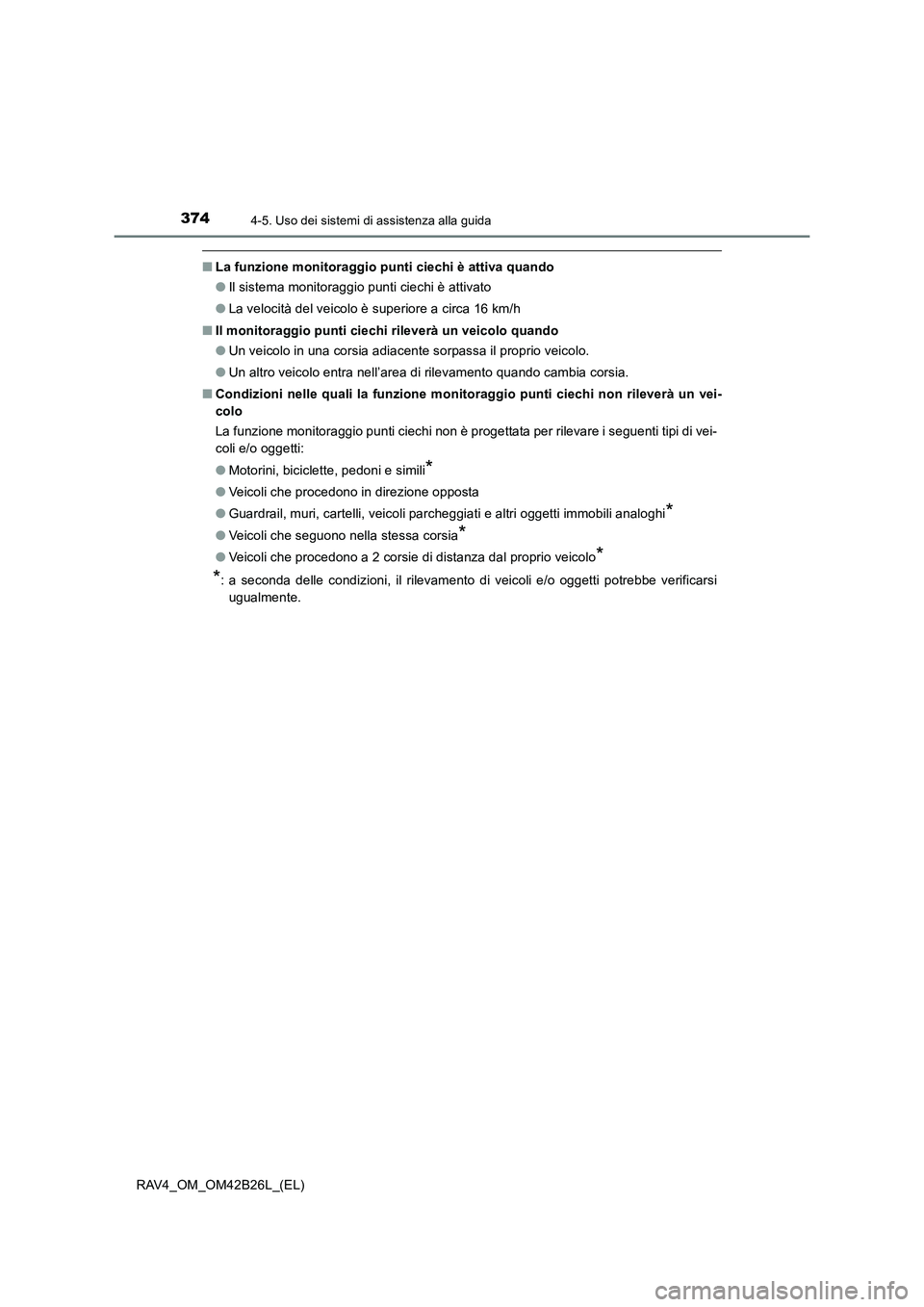

■La funzione monitoraggio punti ciechi è attiva quando
●Il sistema monitoraggio punti ciechi è attivato
● La velocità del veicolo è superiore a circa 16 km/h
■ Il monitoraggio punti ciechi rileverà un veicolo quando
●Un veicolo in una corsia adiacente sorpassa il proprio veicolo.
● Un altro veicolo entra nell’area di rilevamento quando cambia corsia.
■ Condizioni nelle quali la funzione monito raggio punti ciechi non rileverà un vei-
colo
La funzione monitoraggio punti ciechi non è progettata per rilevare i seguenti tipi di vei-
coli e/o oggetti:
● Motorini, biciclette, pedoni e simili
*
●Veicoli che procedono in direzione opposta
● Guardrail, muri, cartelli, veicoli parcheggiati e altri oggetti immobili analoghi
*
●Veicoli che seguono nella stessa corsia*
●Veicoli che procedono a 2 corsie di distanza dal proprio veicolo*
*
: a seconda delle condizioni, il rilevamento di veicoli e/o oggetti potrebbe verificarsi
ugualmente.

3754-5. Uso dei sistemi di assistenza alla guida
4
Guida
RAV4_OM_OM42B26L_(EL)■

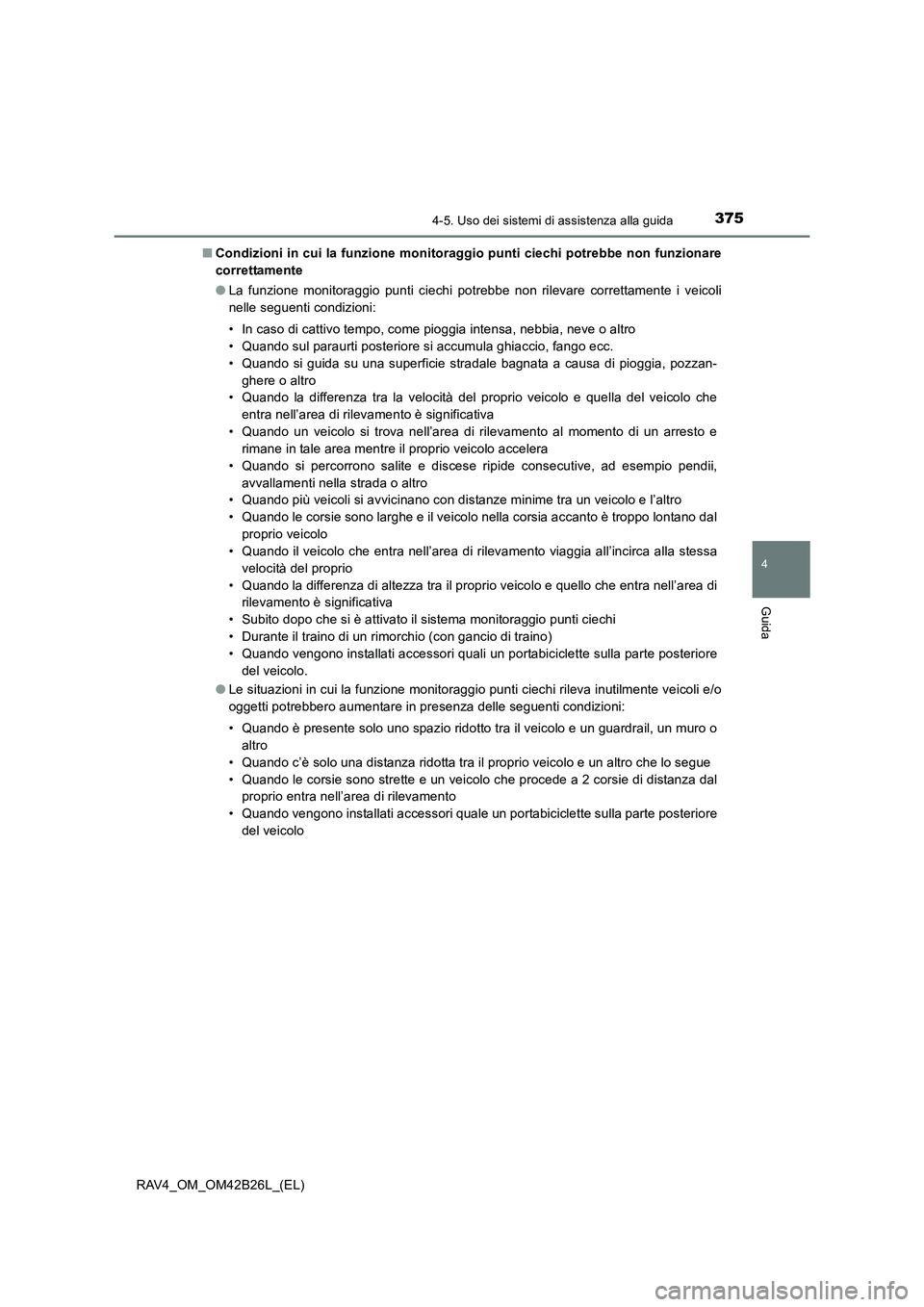

Condizioni in cui la funzione monitoraggio punti ciechi potrebbe non funzionare
correttamente
●La funzione monitoraggio punti ciechi potrebbe non rilevare correttamente i veicoli
nelle seguenti condizioni:
• In caso di cattivo tempo, come pioggia intensa, nebbia, neve o altro
• Quando sul paraurti posteriore si accumula ghiaccio, fango ecc.
• Quando si guida su una superficie stradale bagnata a causa di pioggia, pozzan-
ghere o altro
• Quando la differenza tra la velocità del proprio veicolo e quella del veicolo che
entra nell’area di rilevamento è significativa
• Quando un veicolo si trova nell’area di rilevamento al momento di un arresto e rimane in tale area mentre il proprio veicolo accelera
• Quando si percorrono salite e discese ripide consecutive, ad esempio pendii, avvallamenti nella strada o altro
• Quando più veicoli si avvicinano con distanze minime tra un veicolo e l’altro
• Quando le corsie sono larghe e il veicolo nella corsia accanto è troppo lontano dal
proprio veicolo
• Quando il veicolo che entra nell’area di rilevamento viaggia all’incirca alla stessa
velocità del proprio
• Quando la differenza di altezza tra il proprio veicolo e quello che entra nell’area di rilevamento è significativa
• Subito dopo che si è attivato il sistema monitoraggio punti ciechi
• Durante il traino di un rimorchio (con gancio di traino)
• Quando vengono installati accessori quali un portabiciclette sulla parte posteriore del veicolo.
● Le situazioni in cui la funzione monitoraggio punti ciechi rileva inutilmente veicoli e/o
oggetti potrebbero aumentare in presenza delle seguenti condizioni:
• Quando è presente solo uno spazio ridotto tra il veicolo e un guardrail, un muro o
altro
• Quando c’è solo una distanza ridotta tra il proprio veicolo e un altro che lo segue
• Quando le corsie sono strette e un veicolo che procede a 2 corsie di distanza dal proprio entra nell’area di rilevamento
• Quando vengono installati accessori quale un portabiciclette sulla parte posteriore del veicolo

3764-5. Uso dei sistemi di assistenza alla guida
RAV4_OM_OM42B26L_(EL)
L’allarme presenza veicoli nell’area retrostante funziona quando si effettua
una manovra di retromarcia. Tale sistema rileva l’avvicinamento di altri veicoli
dall’angolo posteriore destro o sinistro del veicolo. Esso utilizza sensori radar
per avvisare il conducente della presenza di un altro veicolo, facendo lam-
peggiare le spie degli specchietti retrovisori esterni e azionando un cicalino.
Funzione di allarme presenza veicoli nell’area retrostante
Veicoli in avvicinamento Aree di rilevamento12
AVVISO
■ Avvertenze relative all’uso del sistema
Il conducente è il solo responsabile della guida sicura. Guidare sempre con pru-
denza, avendo cura di verificare l’area circostante il veicolo.
La funzione di allarme presenza veicoli nell’area retrostante è solo un ausilio e non
costituisce un’alternativa per la guida sicura. Durante la retromarcia, il conducente
deve prestare comunque la dovuta attenzione, anche se è attiva la funzione di
allarme presenza veicoli nell’area retrostante. È necessario che il conducente con-
trolli visivamente l’area retrostante, prestando attenzione a che non vi siano pedoni,
altri veicoli, ecc. prima di effettuare la retromarcia. L’inosservanza di tali precauzioni
può essere causa di lesioni gravi, anche letali.
A seconda delle condizioni, il sistema potrebbe non funzionare correttamente. È
quindi necessario che il conducente verifichi visivamente in prima persona le condi-
zioni di sicurezza.
