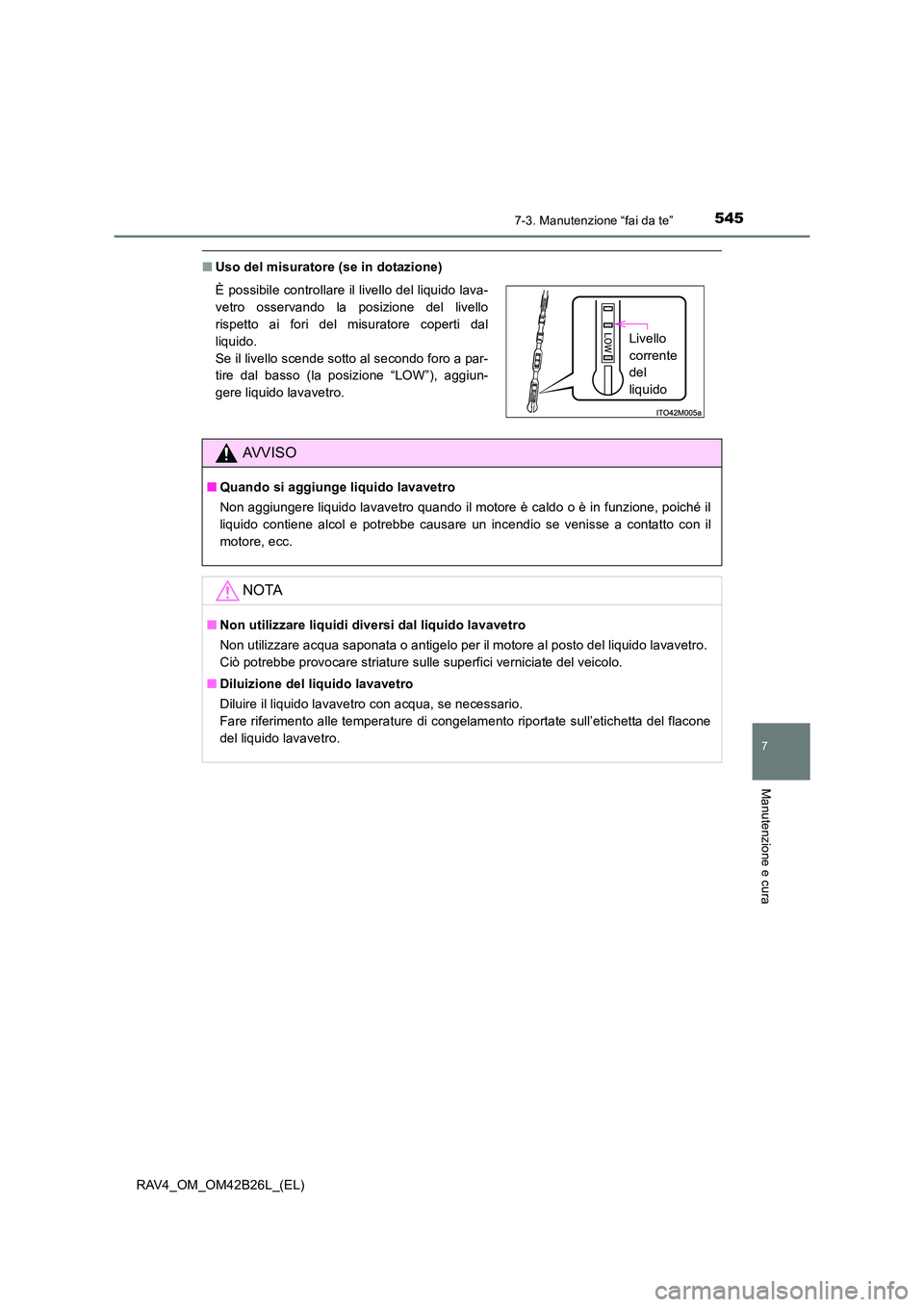

2016 TOYOTA RAV4 Manuale duso (in Italian)

5457-3. Manutenzione “fai da te”
RAV4_OM_OM42B26L_(EL)
7
Manutenzione e cura
■Uso del misuratore (se in dotazione)
È possibile controllare il livello del liquido lava-
vetro osservando la posizione del livello
rispetto ai fori del misuratore coperti dal
liquido.
Se il livello scende sotto al secondo foro a par-
tire dal basso (la posizione “LOW”), aggiun-
gere liquido lavavetro.
AVVISO
■Quando si aggiunge liquido lavavetro
Non aggiungere liquido lavavetro quando il motore è caldo o è in funzione, poiché il
liquido contiene alcol e potrebbe causare un incendio se venisse a contatto con il
motore, ecc.
NOTA
■Non utilizzare liquidi diversi dal liquido lavavetro
Non utilizzare acqua saponata o antigelo per il motore al posto del liquido lavavetro.
Ciò potrebbe provocare striature sulle superfici verniciate del veicolo.
■ Diluizione del liquido lavavetro
Diluire il liquido lavavetro con acqua, se necessario.
Fare riferimento alle temperature di congelamento riportate sull’etichetta del flacone
del liquido lavavetro.
Livello
corrente
del
liquido

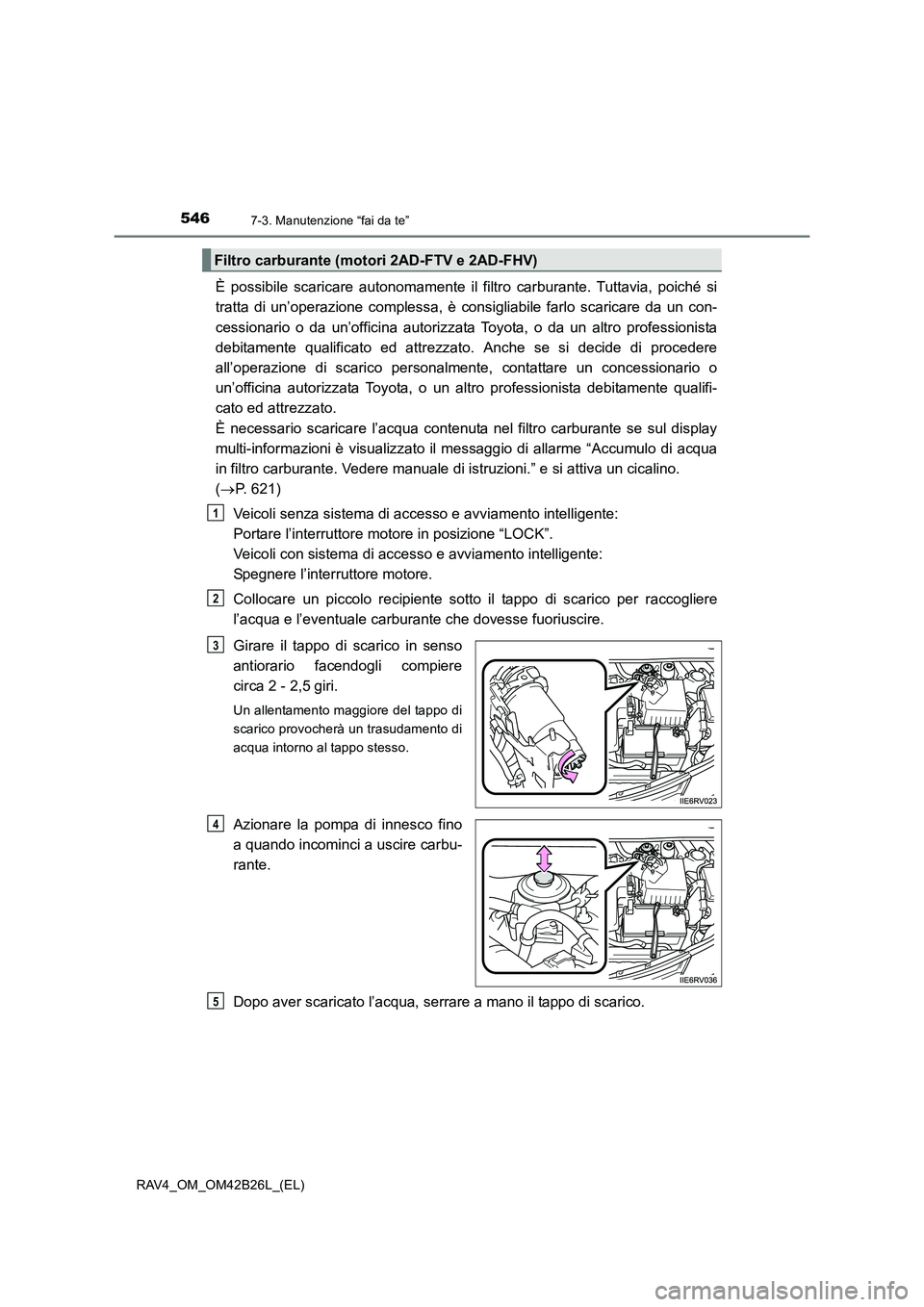

5467-3. Manutenzione “fai da te”
RAV4_OM_OM42B26L_(EL)
È possibile scaricare autonomamente il filtro carburante. Tuttavia, poiché si
tratta di un’operazione complessa, è consigliabile farlo scaricare da un con-
cessionario o da un’officina autorizzata Toyota, o da un altro professionista
debitamente qualificato ed attrezzato. Anche se si decide di procedere
all’operazione di scarico personalmente, contattare un concessionario o
un’officina autorizzata Toyota, o un al tro professionista debitamente qualifi-
cato ed attrezzato.
È necessario scaricare l’acqua contenuta nel filtro carburante se sul display
multi-informazioni è visualizzato il messaggio di allarme “Accumulo di acqua
in filtro carburante. Vedere manuale di istruzioni.” e si attiva un cicalino.
( → P. 621)
Veicoli senza sistema di accesso e avviamento intelligente:
Portare l’interruttore motore in posizione “LOCK”.
Veicoli con sistema di accesso e avviamento intelligente:
Spegnere l’interruttore motore.
Collocare un piccolo recipiente sotto il tappo di scarico per raccogliere
l’acqua e l’eventuale carburant e che dovesse fuoriuscire.
Girare il tappo di scarico in senso
antiorario facendogli compiere
circa 2 - 2,5 giri.
Un allentamento maggiore del tappo di
scarico provocherà un trasudamento di
acqua intorno al tappo stesso.
Azionare la pompa di innesco fino
a quando incominci a uscire carbu-
rante.
Dopo aver scaricato l’acqua, serrare a mano il tappo di scarico.
Filtro carburante (motori 2AD-FTV e 2AD-FHV)
1
2
3
4
5

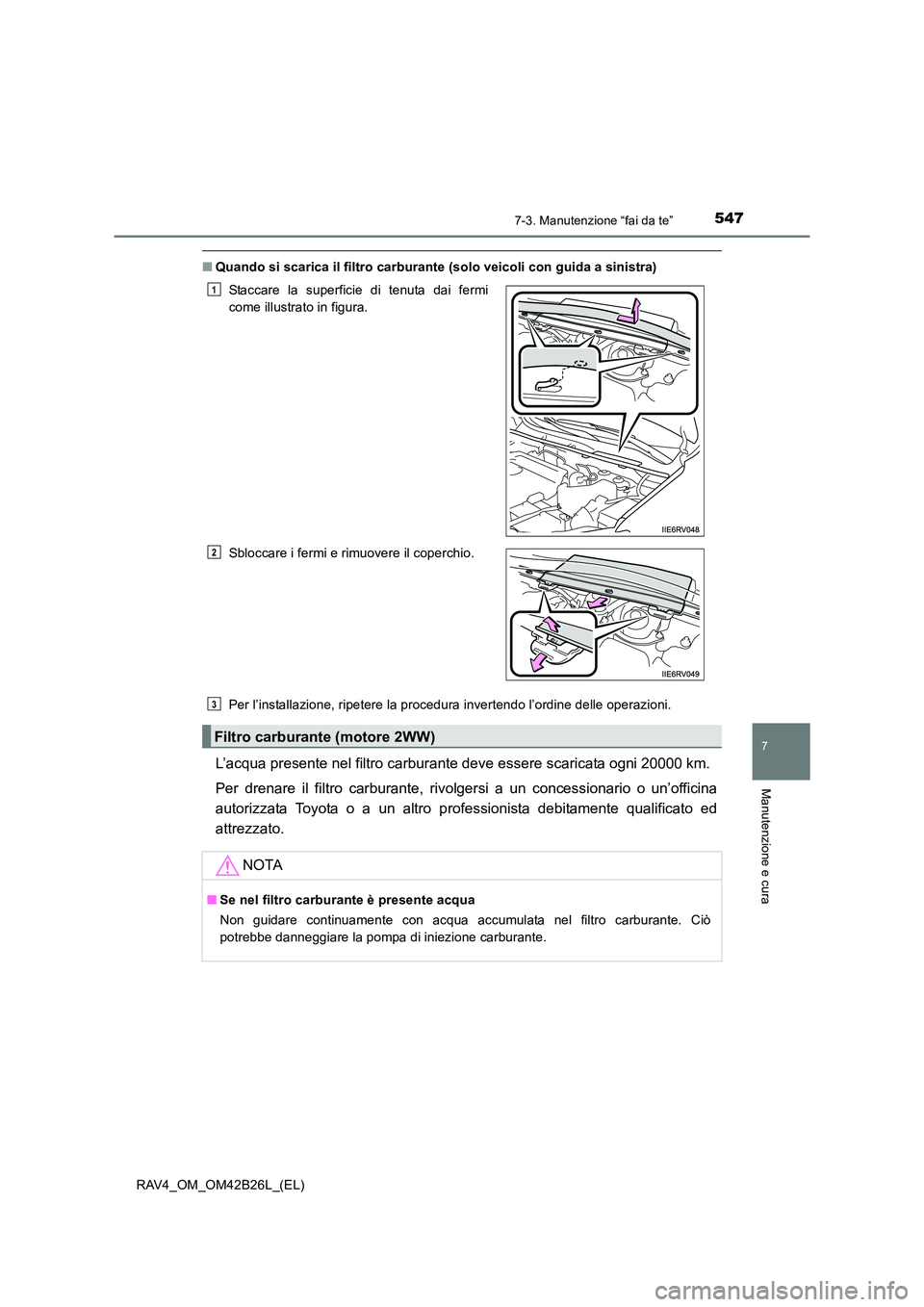

5477-3. Manutenzione “fai da te”
RAV4_OM_OM42B26L_(EL)
7
Manutenzione e cura
■Quando si scarica il filtro carburante (solo veicoli con guida a sinistra)
Per l’installazione, ripetere la procedura invertendo l’ordine delle operazioni.
L’acqua presente nel filtro carburante deve essere scaricata ogni 20000 km.
Per drenare il filtro carburante, rivolgersi a un concessionario o un’officina
autorizzata Toyota o a un altro professionista debitamente qualificato ed
attrezzato.
Staccare la superficie di tenuta dai fermi
come illustrato in figura.
Sbloccare i fermi e rimuovere il coperchio.
Filtro carburante (motore 2WW) NOTA
■Se nel filtro carburante è presente acqua
Non guidare continuamente con acqua accumulata nel filtro carburante. Ciò
potrebbe danneggiare la pompa di iniezione carburante.
1
2
3

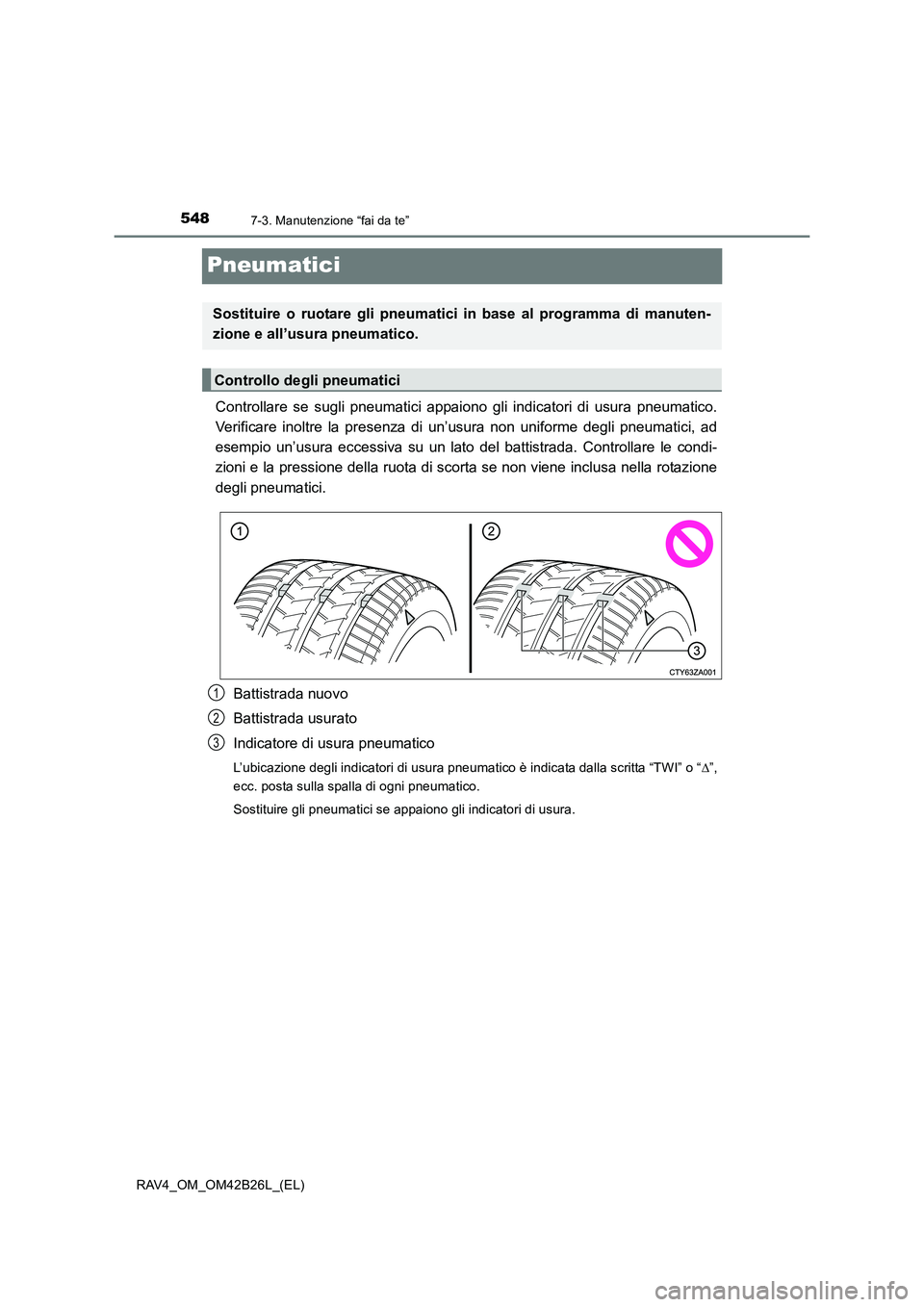

5487-3. Manutenzione “fai da te”
RAV4_OM_OM42B26L_(EL)
Pneumatici
Controllare se sugli pneumatici appaiono gli indicatori di usura pneumatico.
Verificare inoltre la presenza di un’usura non uniforme degli pneumatici, ad
esempio un’usura eccessiva su un lato del battistrada. Controllare le condi-
zioni e la pressione della ruota di scorta se non viene inclusa nella rotazione
degli pneumatici.
Battistrada nuovo
Battistrada usurato
Indicatore di usura pneumatico
L’ubicazione degli indicatori di usura pneumatico è indicata dalla scritta “TWI” o “ ∆”,
ecc. posta sulla spalla di ogni pneumatico.
Sostituire gli pneumatici se appaiono gli indicatori di usura.
Sostituire o ruotare gli pneumatici in base al programma di manuten-
zione e all’usura pneumatico.
Controllo degli pneumatici
1
2
3

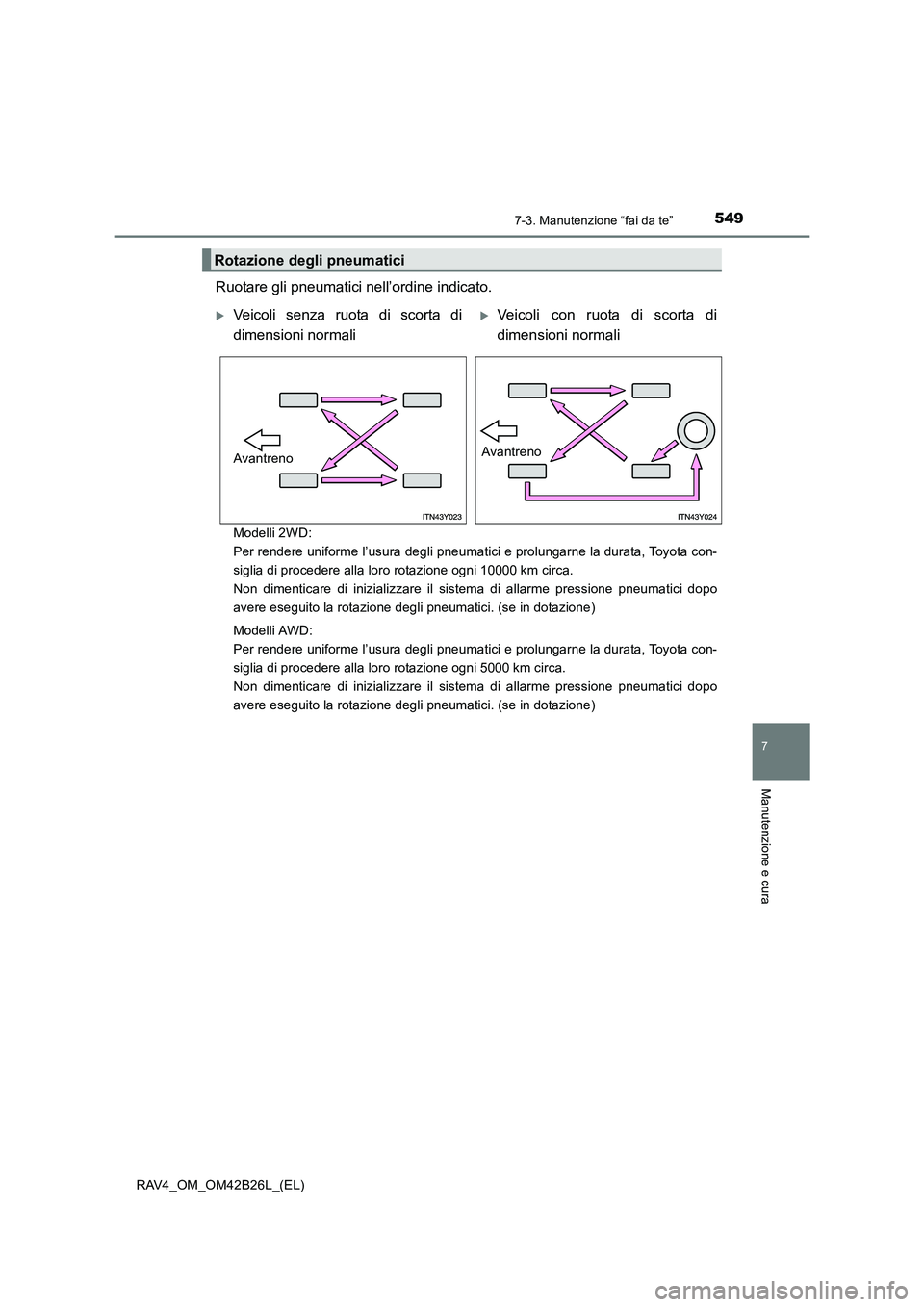

5497-3. Manutenzione “fai da te”
RAV4_OM_OM42B26L_(EL)
7
Manutenzione e cura
Ruotare gli pneumatici nell’ordine indicato.
Modelli 2WD:
Per rendere uniforme l’usura degli pneumatici e prolungarne la durata, Toyota con-
siglia di procedere alla loro rotazione ogni 10000 km circa.
Non dimenticare di inizializzare il sistema di allarme pressione pneumatici dopo
avere eseguito la rotazione degli pneumatici. (se in dotazione)
Modelli AWD:
Per rendere uniforme l’usura degli pneumatici e prolungarne la durata, Toyota con-
siglia di procedere alla loro rotazione ogni 5000 km circa.
Non dimenticare di inizializzare il sistema di allarme pressione pneumatici dopo
avere eseguito la rotazione degli pneumatici. (se in dotazione)
Rotazione degli pneumatici
XVeicoli senza ruota di scorta di
dimensioni normaliXVeicoli con ruota di scorta di
dimensioni normali
AvantrenoAvantreno

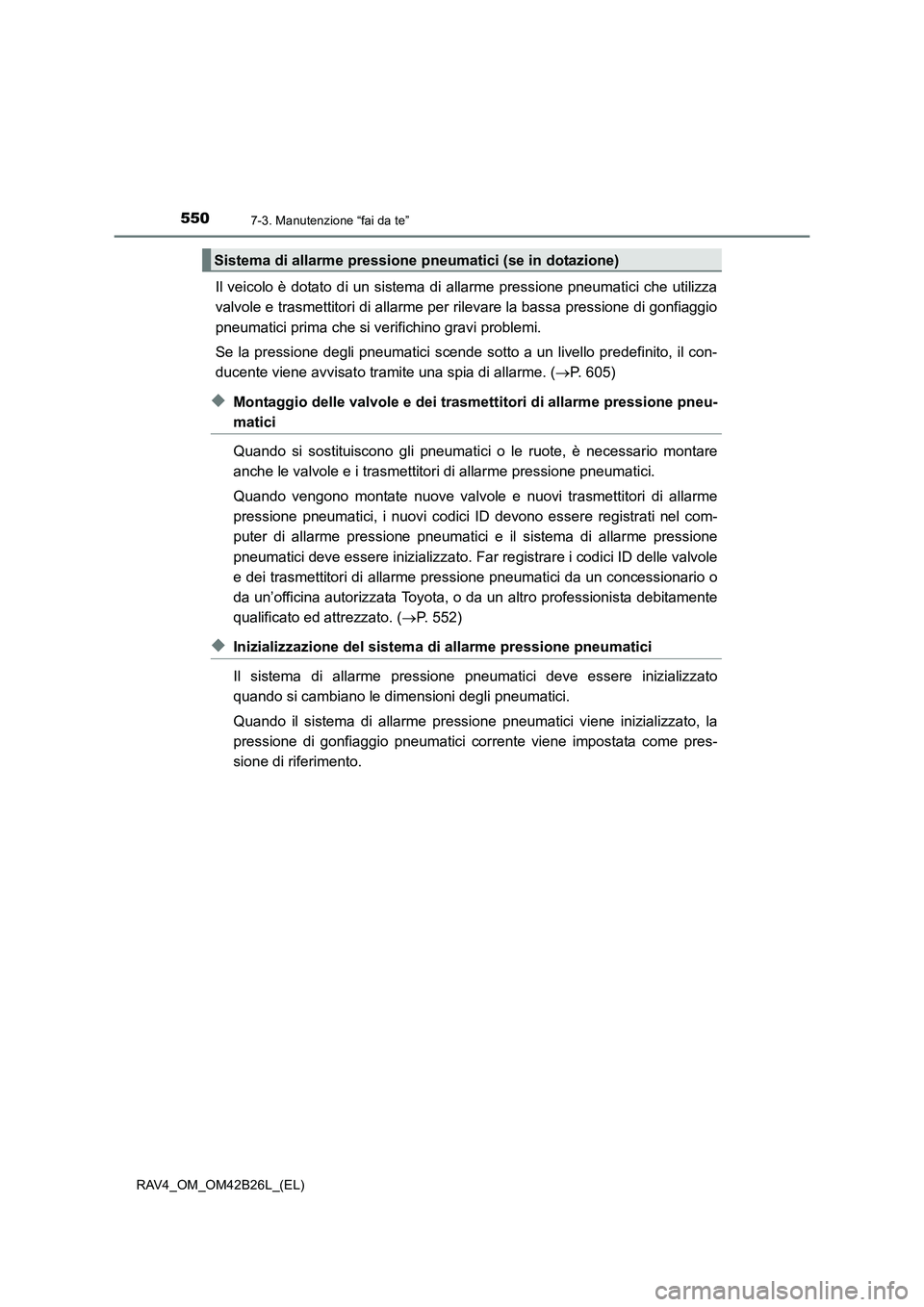

5507-3. Manutenzione “fai da te”
RAV4_OM_OM42B26L_(EL)
Il veicolo è dotato di un sistema di allarme pressione pneumatici che utilizza
valvole e trasmettitori di allarme per rilevare la bassa pressione di gonfiaggio
pneumatici prima che si verifichino gravi problemi.
Se la pressione degli pneumatici scende sotto a un livello predefinito, il con-
ducente viene avvisato tramite una spia di allarme. (→P. 605)
◆Montaggio delle valvole e dei trasmettitori di allarme pressione pneu-
matici
Quando si sostituiscono gli pneumatici o le ruote, è necessario montare
anche le valvole e i trasmettitori di allarme pressione pneumatici.
Quando vengono montate nuove valvole e nuovi trasmettitori di allarme
pressione pneumatici, i nuovi codici ID devono essere registrati nel com-
puter di allarme pressione pneumatici e il sistema di allarme pressione
pneumatici deve essere inizializzato. Far registrare i codici ID delle valvole
e dei trasmettitori di allarme pressione pneumatici da un concessionario o
da un’officina autorizzata Toyota, o da un altro professionista debitamente
qualificato ed attrezzato. ( →P. 552)
◆Inizializzazione del sistema di allarme pressione pneumatici
Il sistema di allarme pressione pneumatici deve essere inizializzato
quando si cambiano le dimensioni degli pneumatici.
Quando il sistema di allarme pressione pneumatici viene inizializzato, la
pressione di gonfiaggio pneumatici corrente viene impostata come pres-
sione di riferimento.
Sistema di allarme pressione pneumatici (se in dotazione)

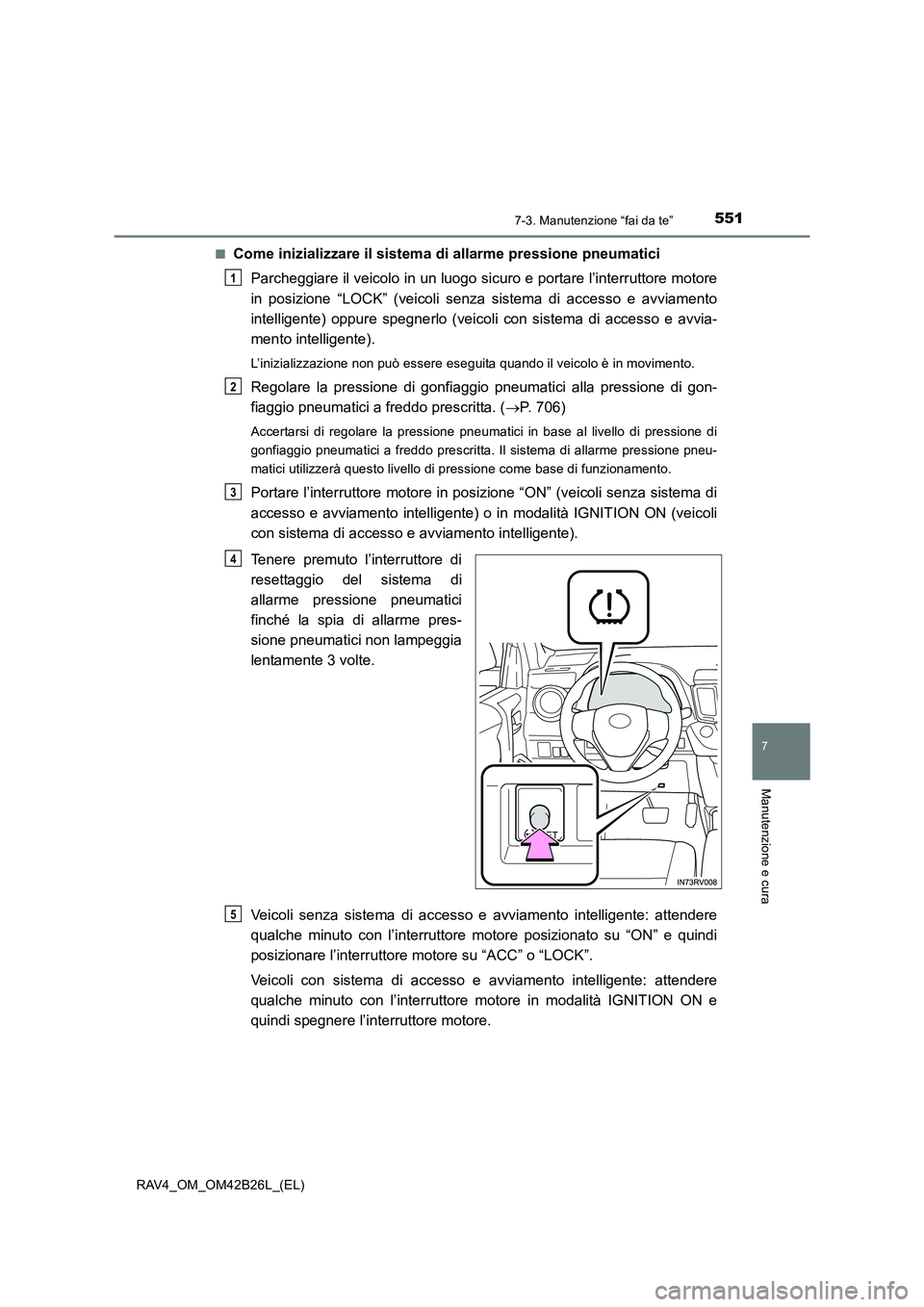

5517-3. Manutenzione “fai da te”
RAV4_OM_OM42B26L_(EL)
7
Manutenzione e cura
■Come inizializzare il sistema di allarme pressione pneumaticiParcheggiare il veicolo in un luogo sicuro e portare l’interruttore motore
in posizione “LOCK” (veicoli senza sistema di accesso e avviamento
intelligente) oppure spegnerlo (veicoli con sistema di accesso e avvia-
mento intelligente).
L’inizializzazione non può essere eseguita quando il veicolo è in movimento.
Regolare la pressione di gonfiaggio pneumatici alla pressione di gon-
fiaggio pneumatici a freddo prescritta. ( →P. 706)
Accertarsi di regolare la pressione pneumatici in base al livello di pressione di
gonfiaggio pneumatici a freddo prescritta. Il sistema di allarme pressione pneu-
matici utilizzerà questo livello di pressione come base di funzionamento.
Portare l’interruttore motore in posizione “ON” (veicoli senza sistema di
accesso e avviamento intelligente) o in modalità IGNITION ON (veicoli
con sistema di accesso e avviamento intelligente).
Tenere premuto l’interruttore di
resettaggio del sistema di
allarme pressione pneumatici
finché la spia di allarme pres-
sione pneumatici non lampeggia
lentamente 3 volte.
Veicoli senza sistema di accesso e avviamento intelligente: attendere
qualche minuto con l’interruttore motore posizionato su “ON” e quindi
posizionare l’interruttore motore su “ACC” o “LOCK”.
Veicoli con sistema di accesso e avviamento intelligente: attendere
qualche minuto con l’interruttore motore in modalità IGNITION ON e
quindi spegnere l’interruttore motore.
1
2
3
4
5

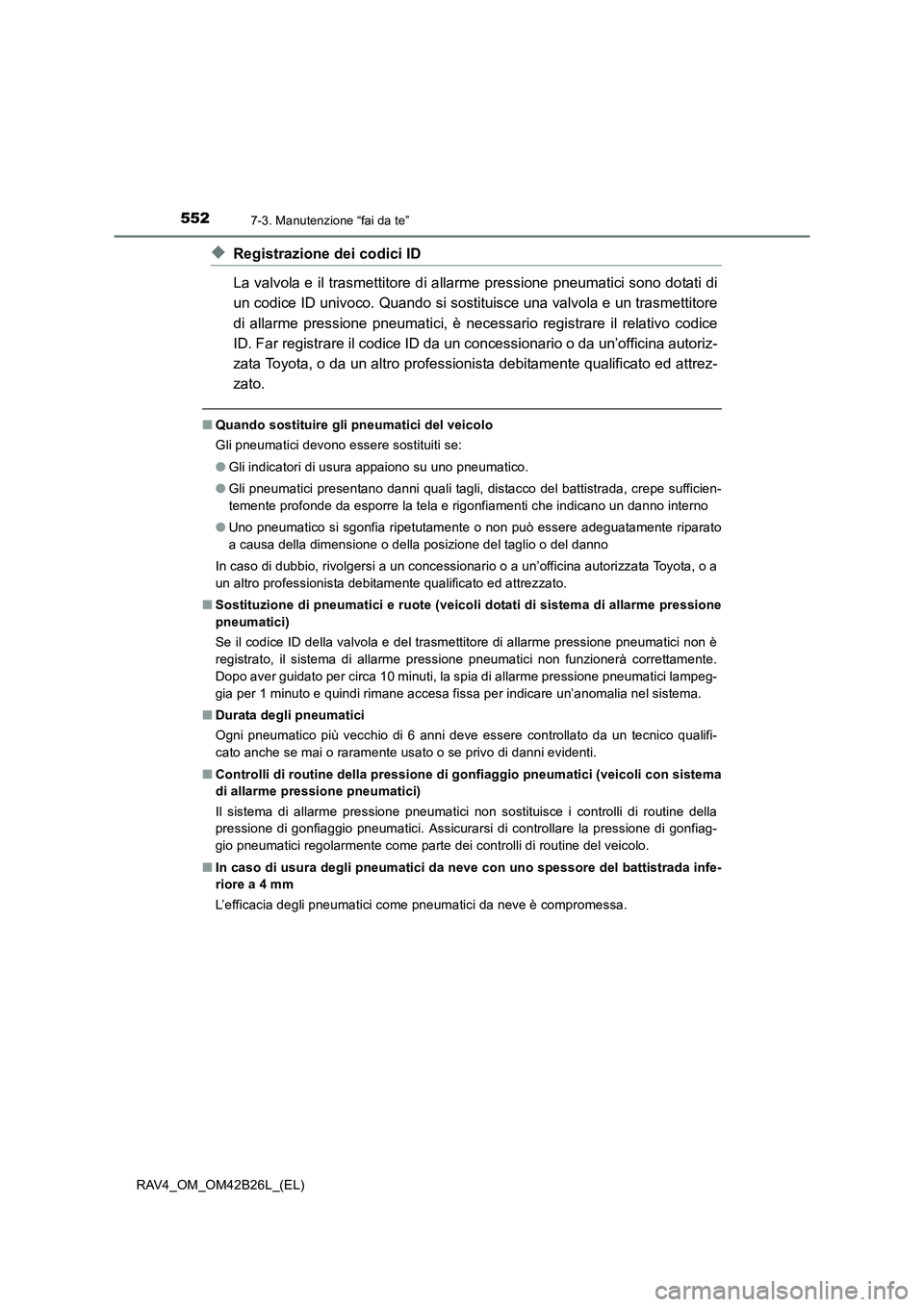

5527-3. Manutenzione “fai da te”
RAV4_OM_OM42B26L_(EL)
◆Registrazione dei codici ID
La valvola e il trasmettitore di allarme pressione pneumatici sono dotati di
un codice ID univoco. Quando si sostituisce una valvola e un trasmettitore
di allarme pressione pneumatici, è necessario registrare il relativo codice
ID. Far registrare il codice ID da un concessionario o da un’officina autoriz-
zata Toyota, o da un altro professionista debitamente qualificato ed attrez-
zato.
■Quando sostituire gli pneumatici del veicolo
Gli pneumatici devono essere sostituiti se:
●Gli indicatori di usura appaiono su uno pneumatico.
● Gli pneumatici presentano danni quali tagli, distacco del battistrada, crepe sufficien-
temente profonde da esporre la tela e rigonfiamenti che indicano un danno interno
● Uno pneumatico si sgonfia ripetutamente o non può essere adeguatamente riparato
a causa della dimensione o della posizione del taglio o del danno
In caso di dubbio, rivolgersi a un concessionario o a un’officina autorizzata Toyota, o a
un altro professionista debitamente qualificato ed attrezzato.
■ Sostituzione di pneumatici e ruote (veicoli dotati di sistema di allarme pressione
pneumatici)
Se il codice ID della valvola e del trasmettitore di allarme pressione pneumatici non è
registrato, il sistema di allarme pressione pneumatici non funzionerà correttamente.
Dopo aver guidato per circa 10 minuti, la spia di allarme pressione pneumatici lampeg-
gia per 1 minuto e quindi rimane accesa fissa per indicare un’anomalia nel sistema.
■ Durata degli pneumatici
Ogni pneumatico più vecchio di 6 anni deve essere controllato da un tecnico qualifi-
cato anche se mai o raramente usato o se privo di danni evidenti.
■ Controlli di routine della pressione di gonfiaggio pneumatici (veicoli con sistema
di allarme pressione pneumatici)
Il sistema di allarme pressione pneumatici non sostituisce i controlli di routine della
pressione di gonfiaggio pneumatici. Assicurarsi di controllare la pressione di gonfiag-
gio pneumatici regolarmente come parte dei controlli di routine del veicolo.
■ In caso di usura degli pneumatici da neve con uno spessore del battistrada infe-
riore a 4 mm
L’efficacia degli pneumatici come pneumatici da neve è compromessa.
