5777-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)
7
Wartung und Pflege des Fahrzeugs

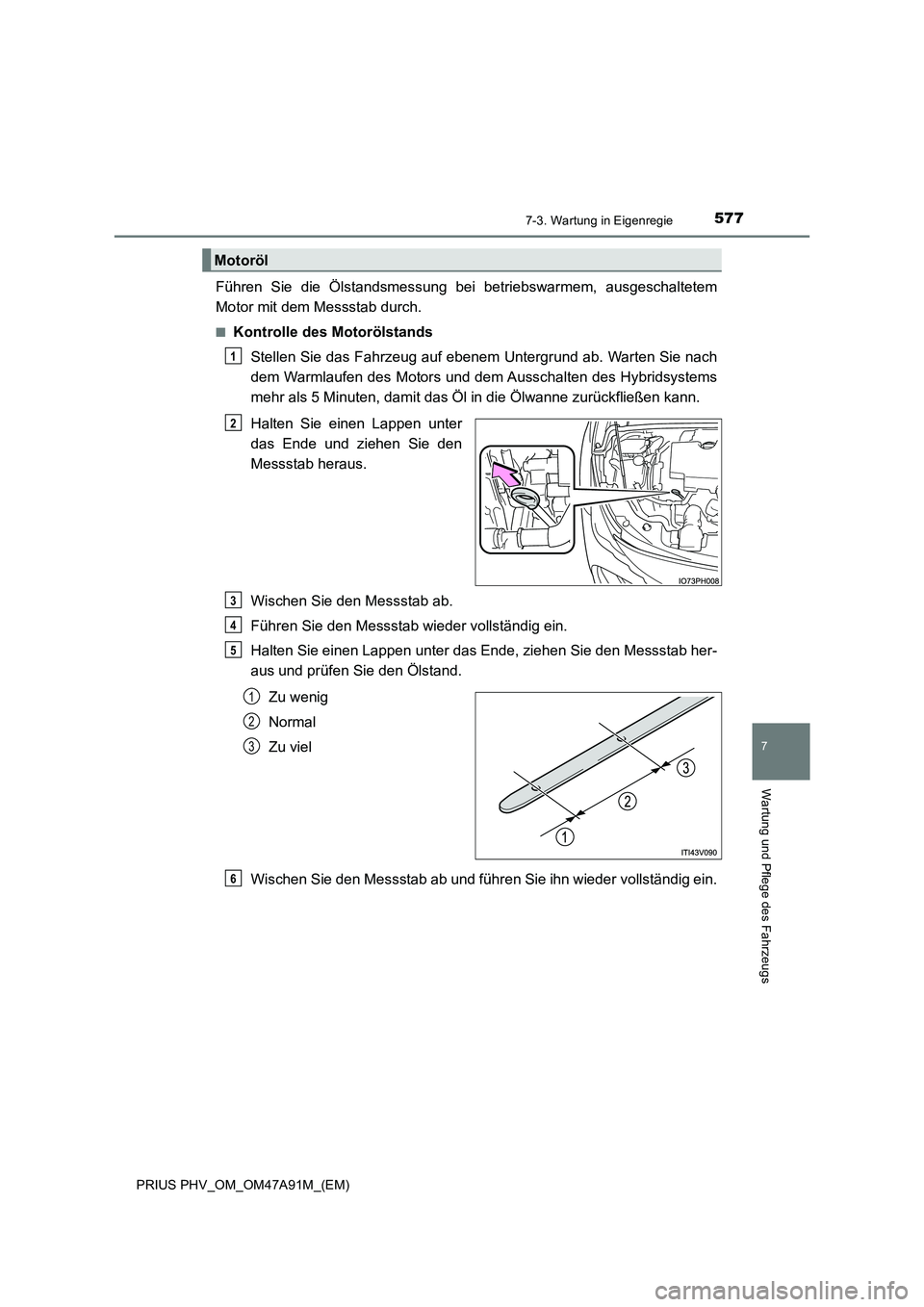

Führen Sie die Ölstandsmessung bei betriebswarmem, ausgeschaltetem
Motor mit dem Messstab durch.
■Kontrolle des Motorölstands
Stellen Sie das Fahrzeug auf ebenem Untergrund ab. Warten Sie nach
dem Warmlaufen des Motors und dem Ausschalten des Hybridsystems
mehr als 5 Minuten, damit das Öl in die Ölwanne zurückfließen kann.
Halten Sie einen Lappen unter
das Ende und ziehen Sie den
Messstab heraus.
Wischen Sie den Messstab ab.
Führen Sie den Messstab wieder vollständig ein.
Halten Sie einen Lappen unter das Ende, ziehen Sie den Messstab her-
aus und prüfen Sie den Ölstand.
Zu wenig
Normal
Zu viel
Wischen Sie den Messstab ab und führen Sie ihn wieder vollständig ein.
Motoröl
1
2
3
4
5
1
2
3
6

5787-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)

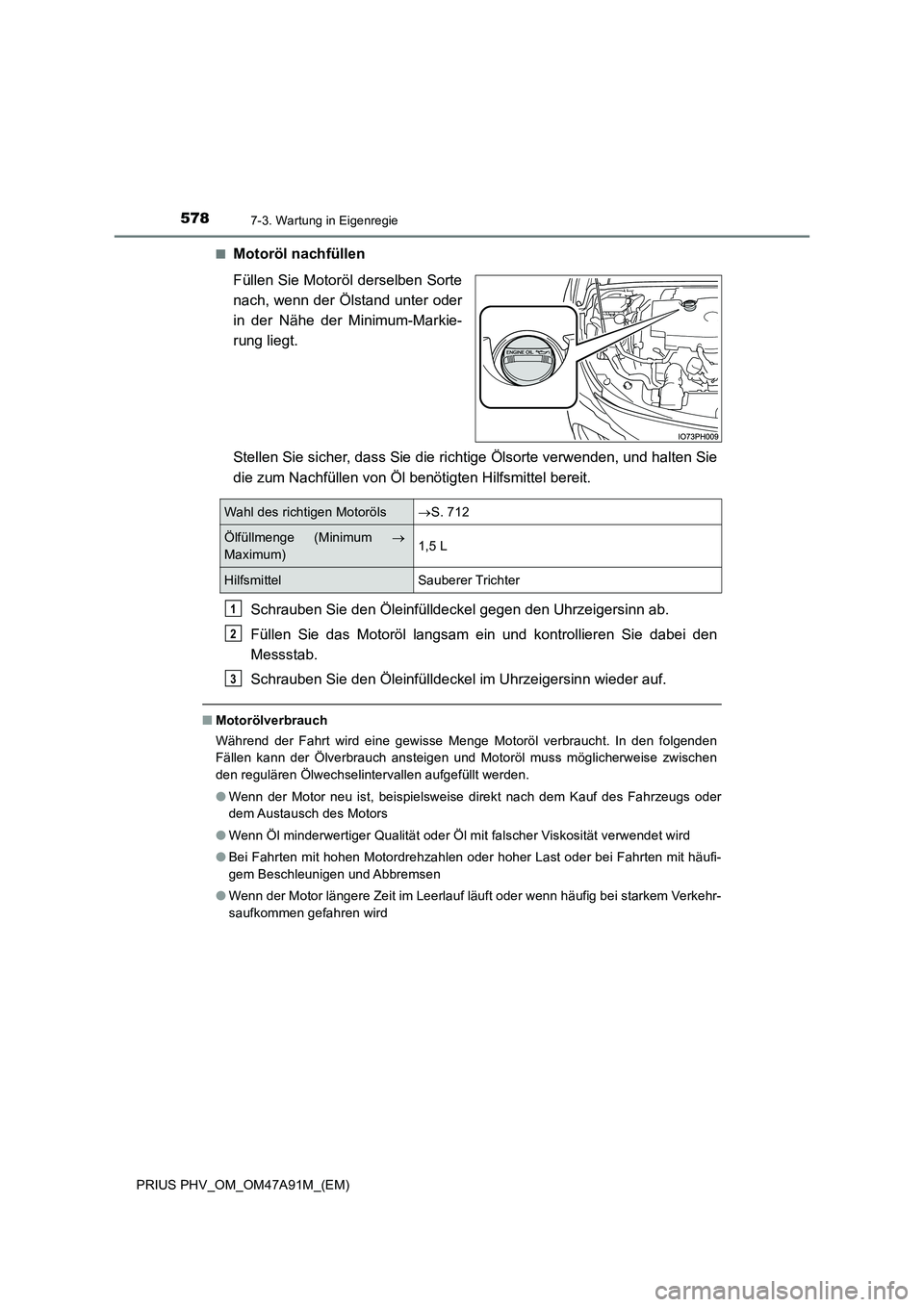

■Motoröl nachfüllen
Füllen Sie Motoröl derselben Sorte
nach, wenn der Ölstand unter oder
in der Nähe der Minimum-Markie-
rung liegt.
Stellen Sie sicher, dass Sie die richtige Ölsorte verwenden, und halten Sie
die zum Nachfüllen von Öl benötigten Hilfsmittel bereit.
Schrauben Sie den Öleinfülldeckel gegen den Uhrzeigersinn ab.
Füllen Sie das Motoröl langsam ein und kontrollieren Sie dabei den
Messstab.
Schrauben Sie den Öleinfülldeckel im Uhrzeigersinn wieder auf.
■ Motorölverbrauch
Während der Fahrt wird eine gewisse Menge Motoröl verbraucht. In den folgenden
Fällen kann der Ölverbrauch ansteigen und Motoröl muss möglicherweise zwischen
den regulären Ölwechselintervallen aufgefüllt werden.
● Wenn der Motor neu ist, beispielsweise direkt nach dem Kauf des Fahrzeugs oder
dem Austausch des Motors
● Wenn Öl minderwertiger Qualität oder Öl mit falscher Viskosität verwendet wird
● Bei Fahrten mit hohen Motordrehzahlen oder hoher Last oder bei Fahrten mit häufi-
gem Beschleunigen und Abbremsen
● Wenn der Motor längere Zeit im Leerlauf läuft oder wenn häufig bei starkem Verkehr-
saufkommen gefahren wird
Wahl des richtigen Motoröls S. 712
Ölfüllmenge (Minimum 
Maximum)1,5 L
HilfsmittelSauberer Trichter
1
2
3

5797-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)
7
Wartung und Pflege des Fahrzeugs

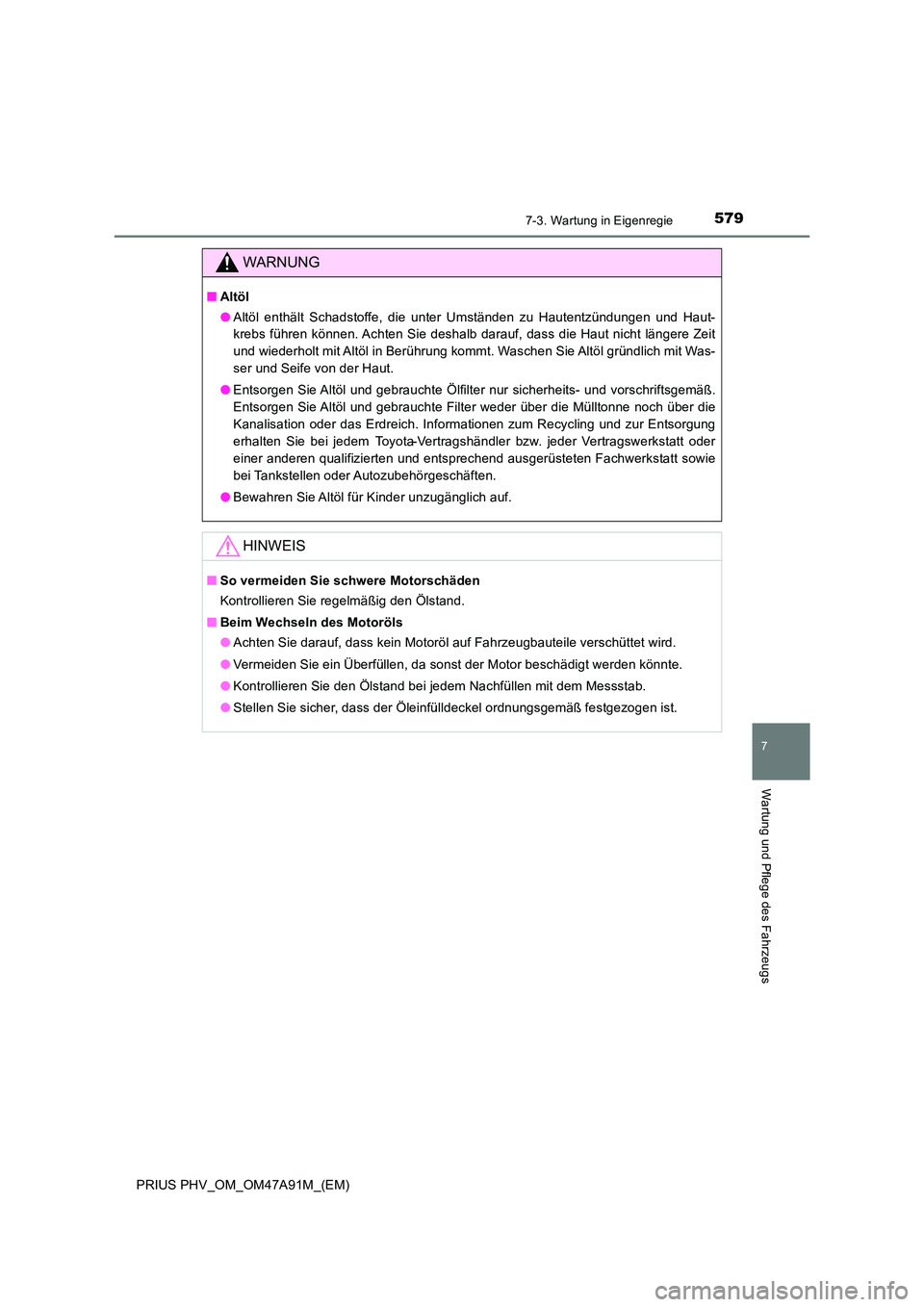

WARNUNG
■Altöl
● Altöl enthält Schadstoffe, die unter Umständen zu Hautentzündungen und Haut-
krebs führen können. Achten Sie deshalb darauf, dass die Haut nicht längere Zeit
und wiederholt mit Altöl in Berührung kommt. Waschen Sie Altöl gründlich mit Was-
ser und Seife von der Haut.
● Entsorgen Sie Altöl und gebrauchte Ölfilter nur sicherheits- und vorschriftsgemäß.
Entsorgen Sie Altöl und gebrauchte Filter weder über die Mülltonne noch über die
Kanalisation oder das Erdreich. Informationen zum Recycling und zur Entsorgung
erhalten Sie bei jedem Toyota-Vertragshändler bzw. jeder Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt sowie
bei Tankstellen oder Autozubehörgeschäften.
● Bewahren Sie Altöl für Kinder unzugänglich auf.
HINWEIS
■So vermeiden Sie schwere Motorschäden
Kontrollieren Sie regelmäßig den Ölstand.
■ Beim Wechseln des Motoröls
● Achten Sie darauf, dass kein Motoröl auf Fahrzeugbauteile verschüttet wird.
● Vermeiden Sie ein Überfüllen, da sonst der Motor beschädigt werden könnte.
● Kontrollieren Sie den Ölstand bei jedem Nachfüllen mit dem Messstab.
● Stellen Sie sicher, dass der Öleinfülldeckel ordnungsgemäß festgezogen ist.

5807-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)

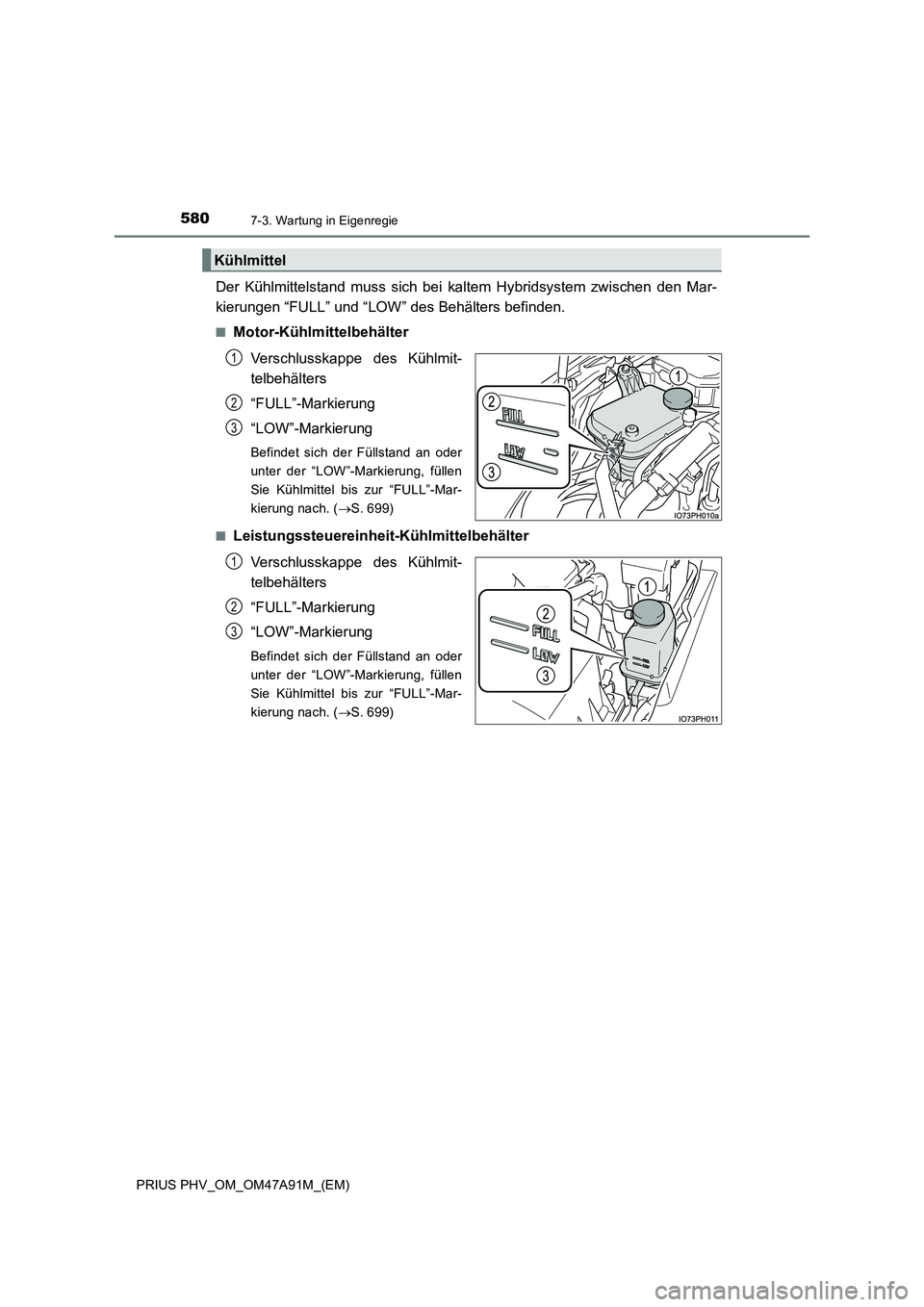

Der Kühlmittelstand muss sich bei kaltem Hybridsystem zwischen den Mar-
kierungen “FULL” und “LOW” des Behälters befinden.
■Motor-Kühlmittelbehälter
Verschlusskappe des Kühlmit-
telbehälters
“FULL”-Markierung
“LOW”-Markierung
Befindet sich der Füllstand an oder
unter der “LOW”-Markierung, füllen
Sie Kühlmittel bis zur “FULL”-Mar-
kierung nach. ( S. 699)
■Leistungssteuereinheit-Kühlmittelbehälter
Verschlusskappe des Kühlmit-
telbehälters
“FULL”-Markierung
“LOW”-Markierung
Befindet sich der Füllstand an oder
unter der “LOW”-Markierung, füllen
Sie Kühlmittel bis zur “FULL”-Mar-
kierung nach. ( S. 699)
Kühlmittel
1
2
3
1
2
3

5817-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)
7
Wartung und Pflege des Fahrzeugs

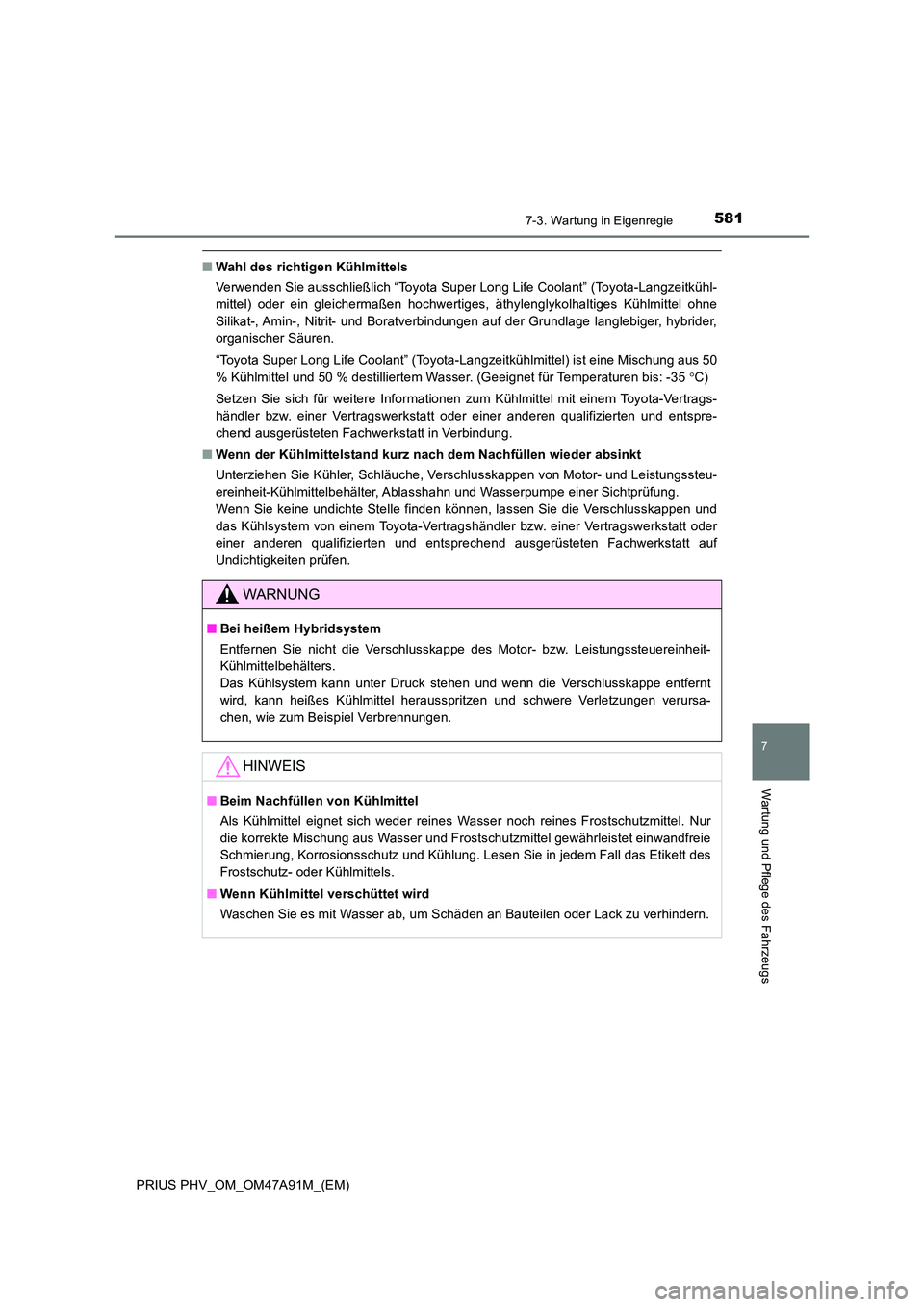

■Wahl des richtigen Kühlmittels
Verwenden Sie ausschließlich “Toyota Super Long Life Coolant” (Toyota-Langzeitkühl-
mittel) oder ein gleichermaßen hochwertiges, äthylenglykolhaltiges Kühlmittel ohne
Silikat-, Amin-, Nitrit- und Boratverbindungen auf der Grundlage langlebiger, hybrider,
organischer Säuren.
“Toyota Super Long Life Coolant” (Toyota-Langzeitkühlmittel) ist eine Mischung aus 50
% Kühlmittel und 50 % destilliertem Wasser. (Geeignet für Temperaturen bis: -35 C)
Setzen Sie sich für weitere Informationen zum Kühlmittel mit einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt in Verbindung.
■ Wenn der Kühlmittelstand kurz nach dem Nachfüllen wieder absinkt
Unterziehen Sie Kühler, Schläuche, Verschlusskappen von Motor- und Leistungssteu-
ereinheit-Kühlmittelbehälter, Ablasshahn und Wasserpumpe einer Sichtprüfung.
Wenn Sie keine undichte Stelle finden können, lassen Sie die Verschlusskappen und
das Kühlsystem von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt auf
Undichtigkeiten prüfen.
WARNUNG
■ Bei heißem Hybridsystem
Entfernen Sie nicht die Verschlusskappe des Motor- bzw. Leistungssteuereinheit-
Kühlmittelbehälters.
Das Kühlsystem kann unter Druck stehen und wenn die Verschlusskappe entfernt
wird, kann heißes Kühlmittel herausspritzen und schwere Verletzungen verursa-
chen, wie zum Beispiel Verbrennungen.
HINWEIS
■ Beim Nachfüllen von Kühlmittel
Als Kühlmittel eignet sich weder reines Wasser noch reines Frostschutzmittel. Nur
die korrekte Mischung aus Wasser und Frostschutzmittel gewährleistet einwandfreie
Schmierung, Korrosionsschutz und Kühlung. Lesen Sie in jedem Fall das Etikett des
Frostschutz- oder Kühlmittels.
■ Wenn Kühlmittel verschüttet wird
Waschen Sie es mit Wasser ab, um Schäden an Bauteilen oder Lack zu verhindern.

5827-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)

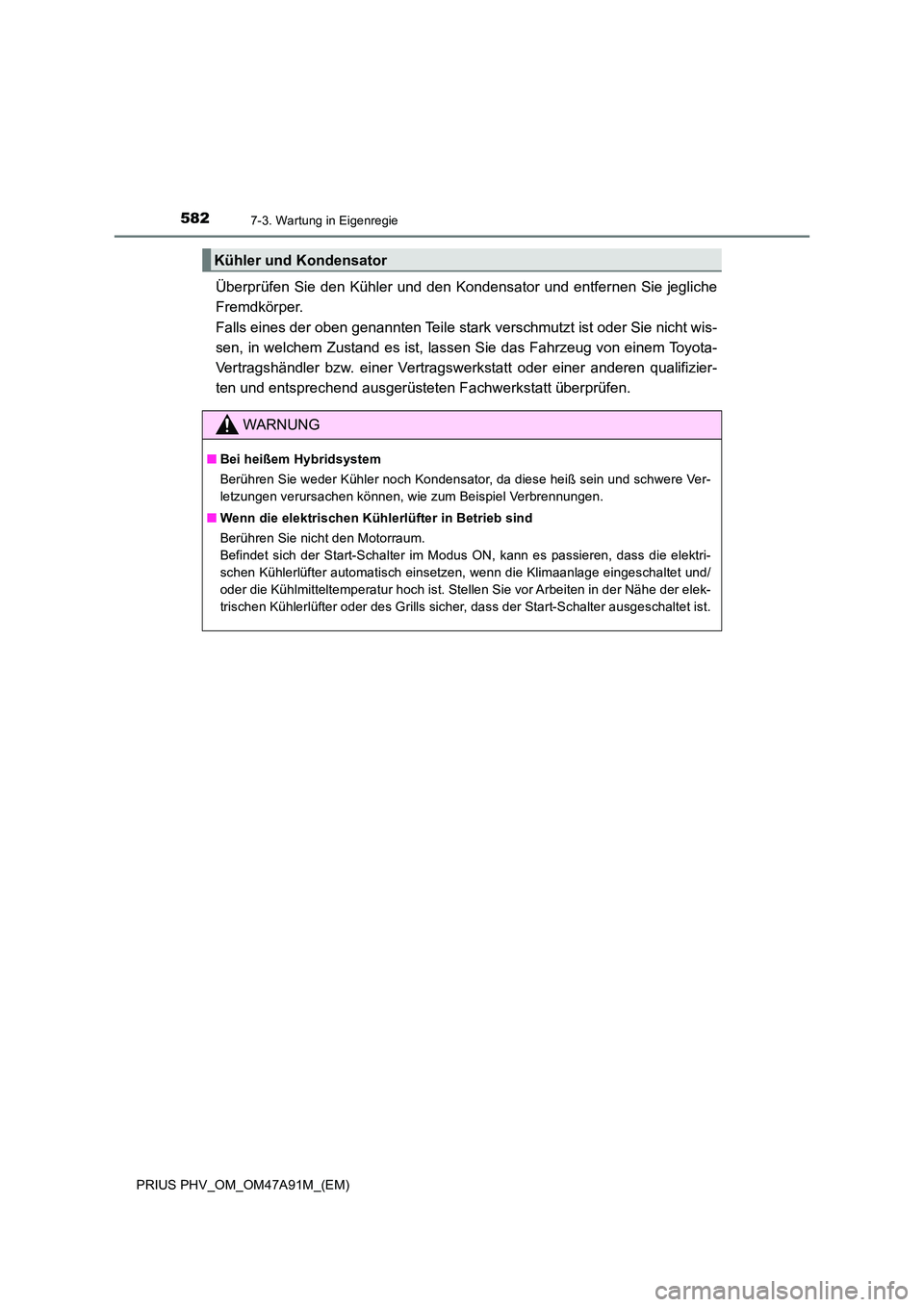

Überprüfen Sie den Kühler und den Kondensator und entfernen Sie jegliche
Fremdkörper.
Falls eines der oben genannten Teile stark verschmutzt ist oder Sie nicht wis-
sen, in welchem Zustand es ist, lassen Sie das Fahrzeug von einem Toyota-
Vertragshändler bzw. einer Vertrags werkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
Kühler und Kondensator
WARNUNG
■ Bei heißem Hybridsystem
Berühren Sie weder Kühler noch Kondensator, da diese heiß sein und schwere Ver-
letzungen verursachen können, wie zum Beispiel Verbrennungen.
■ Wenn die elektrischen Kühlerlüfter in Betrieb sind
Berühren Sie nicht den Motorraum.
Befindet sich der Start-Schalter im Modus ON, kann es passieren, dass die elektri-
schen Kühlerlüfter automatisch einsetzen, wenn die Klimaanlage eingeschaltet und/
oder die Kühlmitteltemperatur hoch ist. Stellen Sie vor Arbeiten in der Nähe der elek-
trischen Kühlerlüfter oder des Grills sicher, dass der Start-Schalter ausgeschaltet ist.

5837-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)
7
Wartung und Pflege des Fahrzeugs

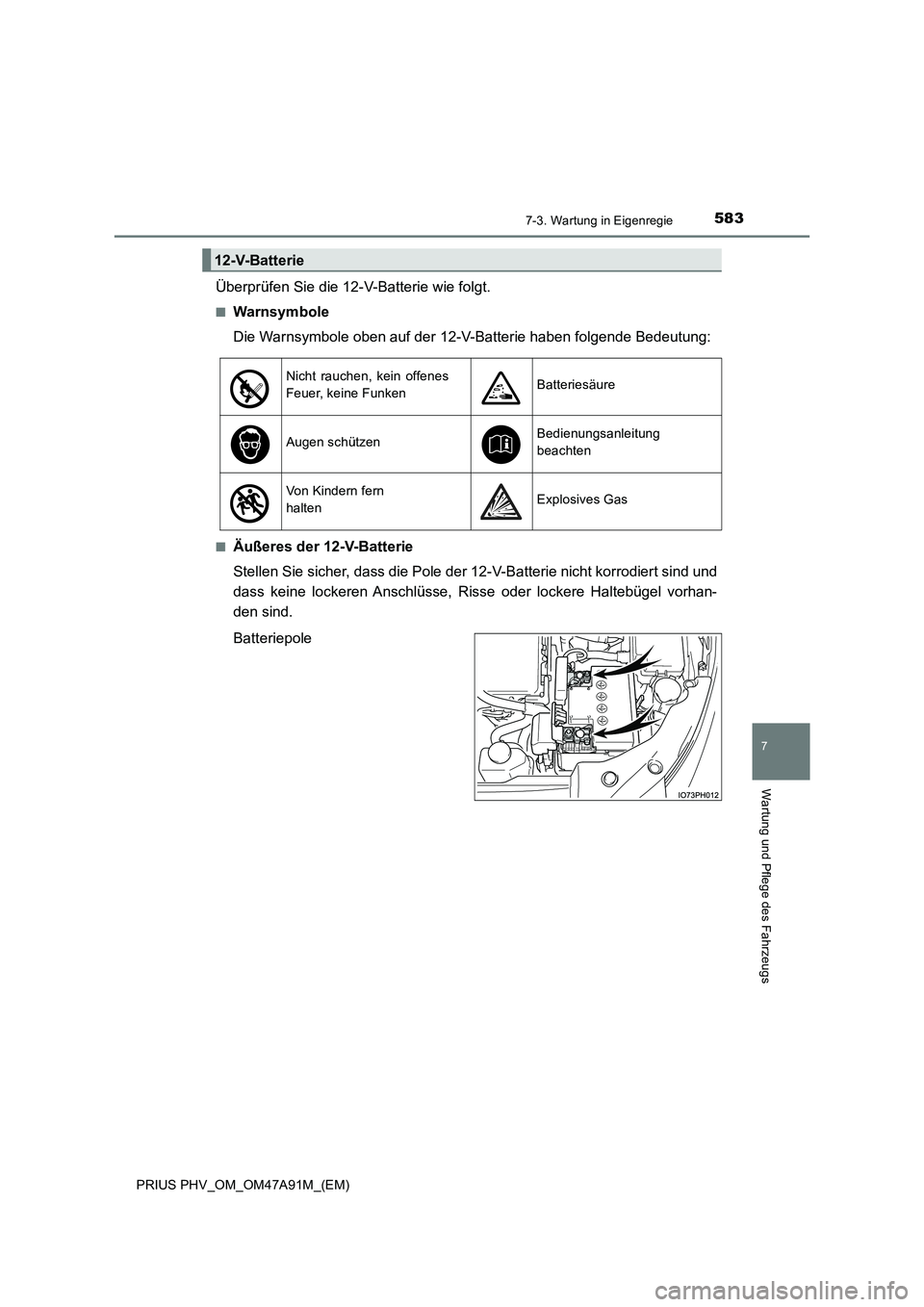

Überprüfen Sie die 12-V-Batterie wie folgt.
■Warnsymbole
Die Warnsymbole oben auf der 12-V-Batterie haben folgende Bedeutung:
■Äußeres der 12-V-Batterie
Stellen Sie sicher, dass die Pole der 12-V-Batterie nicht korrodiert sind und
dass keine lockeren Anschlüsse, Risse oder lockere Haltebügel vorhan-
den sind.
Batteriepole
12-V-Batterie
Nicht rauchen, kein offenes
Feuer, keine FunkenBatteriesäure
Augen schützenBedienungsanleitung
beachten
Von Kindern fern
haltenExplosives Gas

5847-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)■

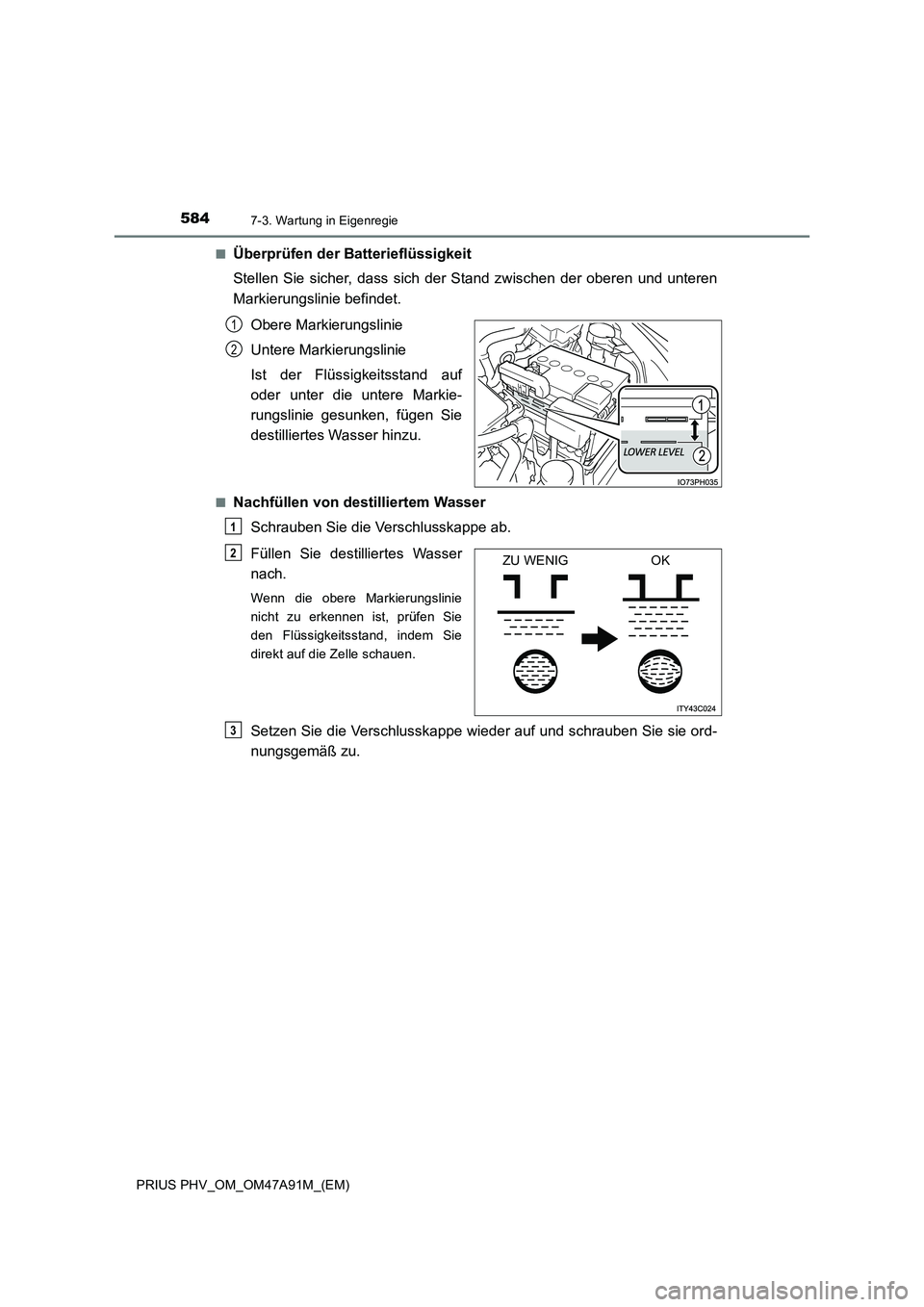

Überprüfen der Batterieflüssigkeit
Stellen Sie sicher, dass sich der Stand zwischen der oberen und unteren
Markierungslinie befindet.
Obere Markierungslinie
Untere Markierungslinie
Ist der Flüssigkeitsstand auf
oder unter die untere Markie-
rungslinie gesunken, fügen Sie
destilliertes Wasser hinzu.
■Nachfüllen von destilliertem Wasser
Schrauben Sie die Verschlusskappe ab.
Füllen Sie destilliertes Wasser
nach.
Wenn die obere Markierungslinie
nicht zu erkennen ist, prüfen Sie
den Flüssigkeitsstand, indem Sie
direkt auf die Zelle schauen.
Setzen Sie die Verschlusskappe wieder auf und schrauben Sie sie ord-
nungsgemäß zu.
1
2
1
ZU WENIGOK2
3
