2016 TOYOTA PRIUS PLUG-IN HYBRID Betriebsanleitungen (in German)

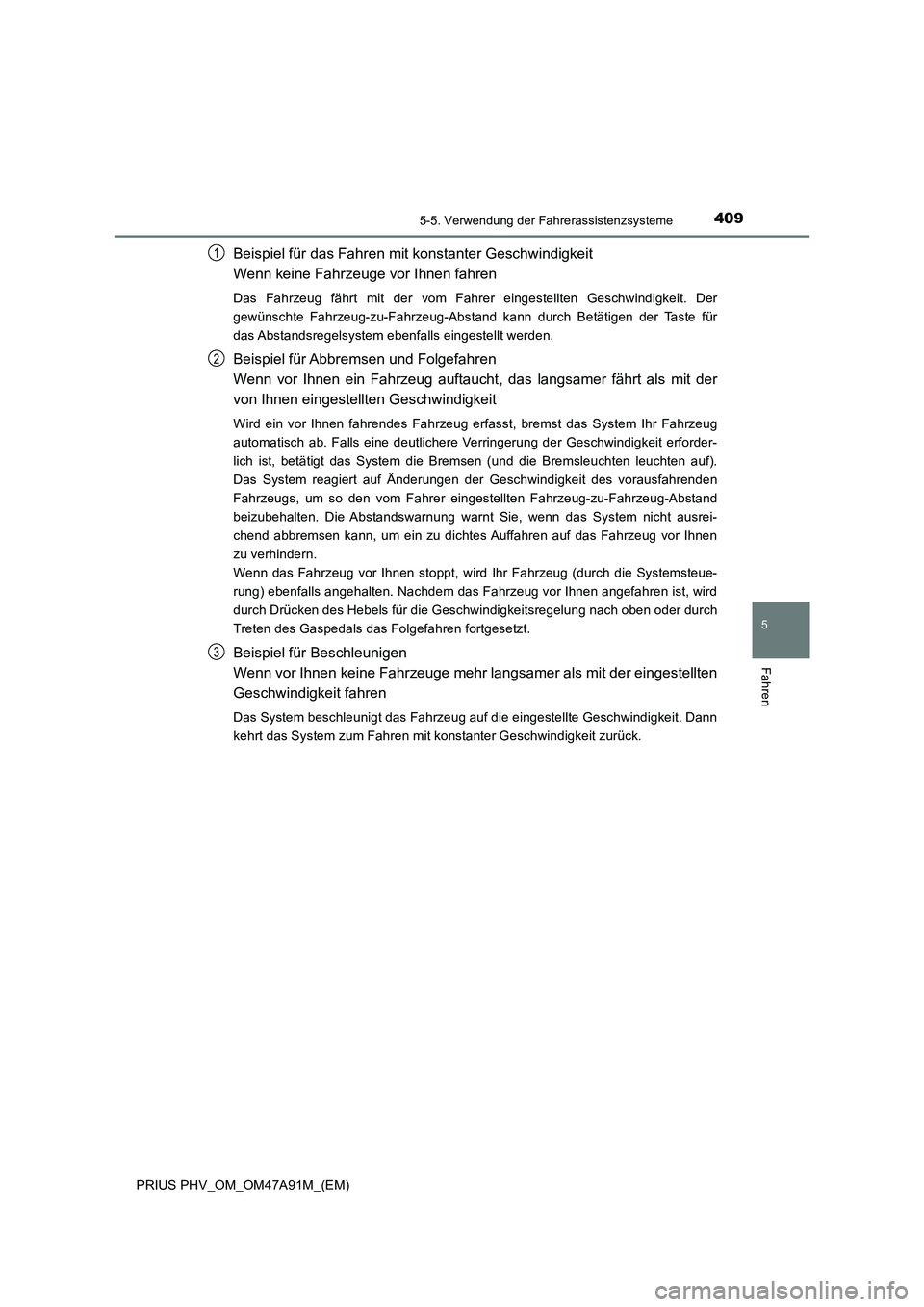

4095-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren
Beispiel für das Fahren mit konstanter Geschwindigkeit
Wenn keine Fahrzeuge vor Ihnen fahren
Das Fahrzeug fährt mit der vom Fahrer eingestellten Geschwindigkeit. Der
gewünschte Fahrzeug-zu-Fahrzeug-Abstand kann durch Betätigen der Taste für
das Abstandsregelsystem ebenfalls eingestellt werden.
Beispiel für Abbremsen und Folgefahren
Wenn vor Ihnen ein Fahrzeug auftaucht, das langsamer fährt als mit der
von Ihnen eingestellten Geschwindigkeit
Wird ein vor Ihnen fahrendes Fahrzeug erfasst, bremst das System Ihr Fahrzeug
automatisch ab. Falls eine deutlichere Verringerung der Geschwindigkeit erforder-
lich ist, betätigt das System die Bremsen (und die Bremsleuchten leuchten auf).
Das System reagiert auf Änderungen der Geschwindigkeit des vorausfahrenden
Fahrzeugs, um so den vom Fahrer eingestellten Fahrzeug-zu-Fahrzeug-Abstand
beizubehalten. Die Abstandswarnung warnt Sie, wenn das System nicht ausrei-
chend abbremsen kann, um ein zu dichtes Auffahren auf das Fahrzeug vor Ihnen
zu verhindern.
Wenn das Fahrzeug vor Ihnen stoppt, wird Ihr Fahrzeug (durch die Systemsteue-
rung) ebenfalls angehalten. Nachdem das Fahrzeug vor Ihnen angefahren ist, wird
durch Drücken des Hebels für die Geschwindigkeitsregelung nach oben oder durch
Treten des Gaspedals das Folgefahren fortgesetzt.
Beispiel für Beschleunigen
Wenn vor Ihnen keine Fahrzeuge mehr langsamer als mit der eingestellten
Geschwindigkeit fahren
Das System beschleunigt das Fahrzeug auf die eingestellte Geschwindigkeit. Dann
kehrt das System zum Fahren mit konstanter Geschwindigkeit zurück.
1
2
3

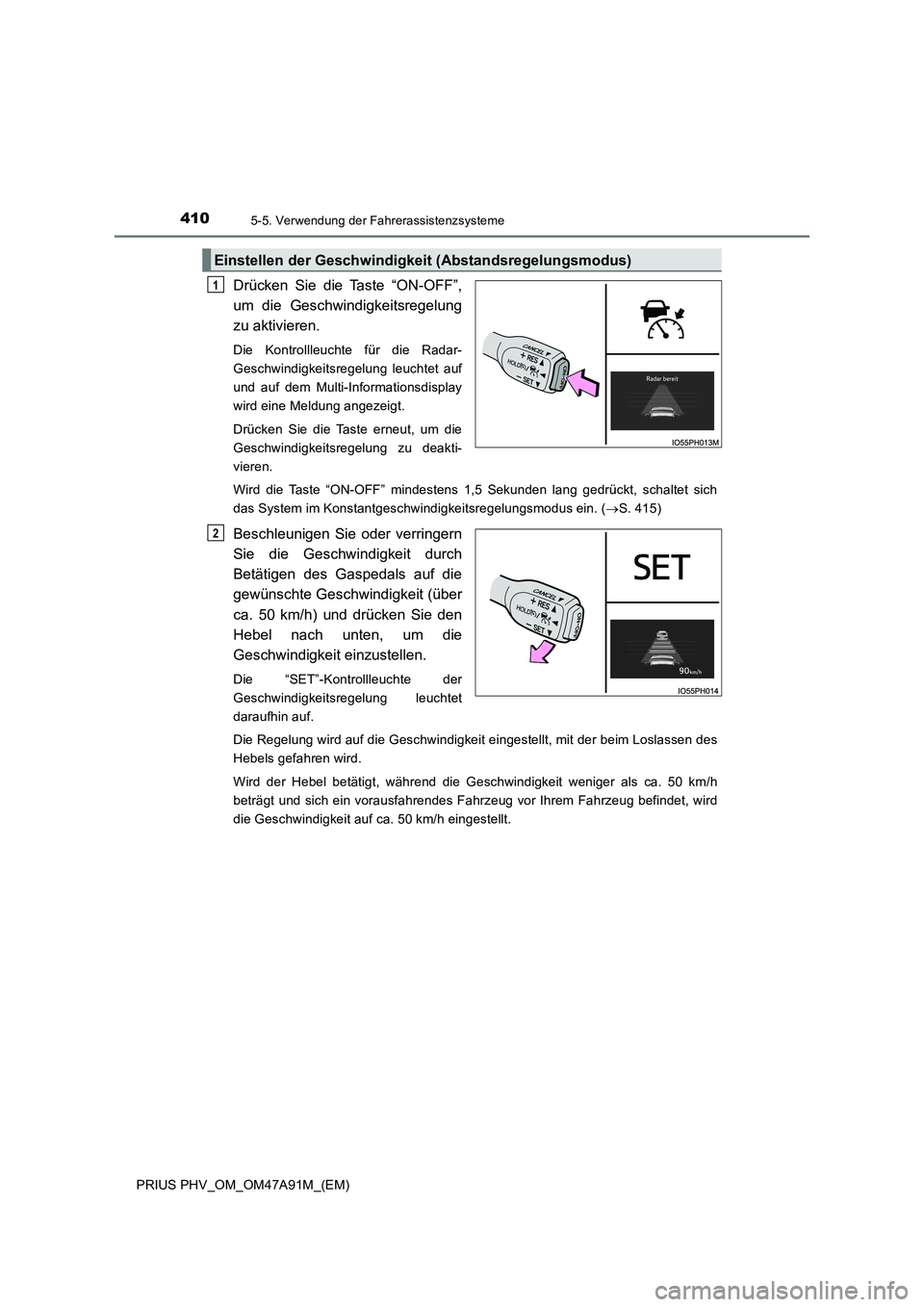

4105-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
Drücken Sie die Taste “ON-OFF”,
um die Geschwindigkeitsregelung
zu aktivieren.
Die Kontrollleuchte für die Radar-
Geschwindigkeitsregelung leuchtet auf
und auf dem Multi-Informationsdisplay
wird eine Meldung angezeigt.
Drücken Sie die Taste erneut, um die
Geschwindigkeitsregelung zu deakti-
vieren.
Wird die Taste “ON-OFF” mindestens 1,5 Sekunden lang gedrückt, schaltet sich
das System im Konstantgeschwindigkeitsregelungsmodus ein. (S. 415)
Beschleunigen Sie oder verringern
Sie die Geschwindigkeit durch
Betätigen des Gaspedals auf die
gewünschte Geschwindigkeit (über
ca. 50 km/h) und drücken Sie den
Hebel nach unten, um die
Geschwindigkeit einzustellen.
Die “SET”-Kontrollleuchte der
Geschwindigkeitsregelung leuchtet
daraufhin auf.
Die Regelung wird auf die Geschwindigkeit eingestellt, mit der beim Loslassen des
Hebels gefahren wird.
Wird der Hebel betätigt, während die Geschwindigkeit weniger als ca. 50 km/h
beträgt und sich ein vorausfahrendes Fahrzeug vor Ihrem Fahrzeug befindet, wird
die Geschwindigkeit auf ca. 50 km/h eingestellt.
Einstellen der Geschwindigkeit (Abstandsregelungsmodus)
1
2

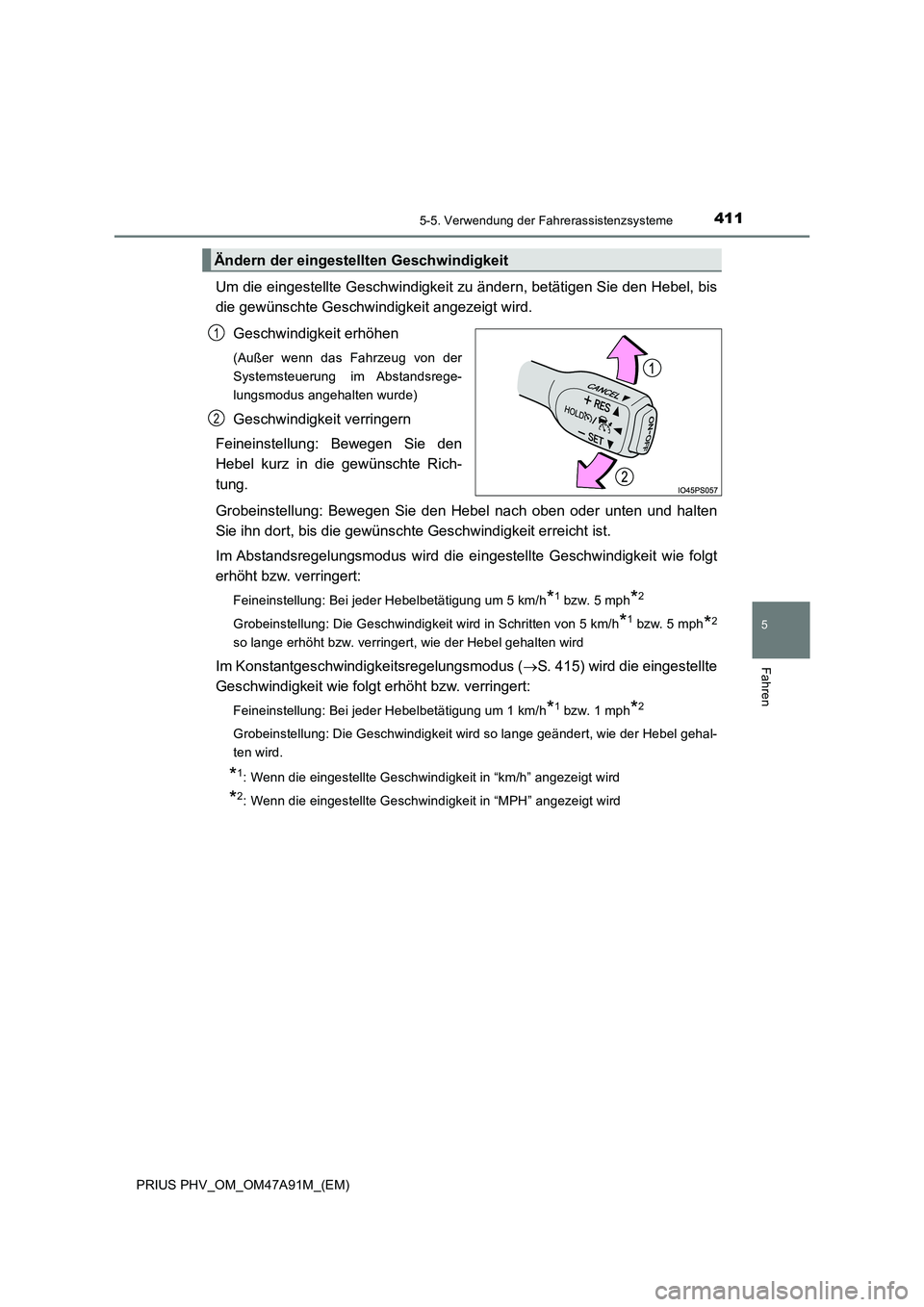

4115-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren
Um die eingestellte Geschwindigkeit zu ändern, betätigen Sie den Hebel, bis
die gewünschte Geschwindigkeit angezeigt wird.
Geschwindigkeit erhöhen
(Außer wenn das Fahrzeug von der
Systemsteuerung im Abstandsrege-
lungsmodus angehalten wurde)
Geschwindigkeit verringern
Feineinstellung: Bewegen Sie den
Hebel kurz in die gewünschte Rich-
tung.
Grobeinstellung: Bewegen Sie den Hebel nach oben oder unten und halten
Sie ihn dort, bis die gewünschte Geschwindigkeit erreicht ist.
Im Abstandsregelungsmodus wird die eingestellte Geschwindigkeit wie folgt
erhöht bzw. verringert:
Feineinstellung: Bei jeder Hebelbetätigung um 5 km/h*1 bzw. 5 mph*2
Grobeinstellung: Die Geschwindigkeit wird in Schritten von 5 km/h*1 bzw. 5 mph*2
so lange erhöht bzw. verringert, wie der Hebel gehalten wird
Im Konstantgeschwindigkeitsregelungsmodus (S. 415) wird die eingestellte
Geschwindigkeit wie folgt erhöht bzw. verringert:
Feineinstellung: Bei jeder Hebelbetätigung um 1 km/h*1 bzw. 1 mph*2
Grobeinstellung: Die Geschwindigkeit wird so lange geändert, wie der Hebel gehal-
ten wird.
*1: Wenn die eingestellte Geschwindigkeit in “km/h” angezeigt wird
*2: Wenn die eingestellte Geschwindigkeit in “MPH” angezeigt wird
Ändern der eingestellten Geschwindigkeit
1
2

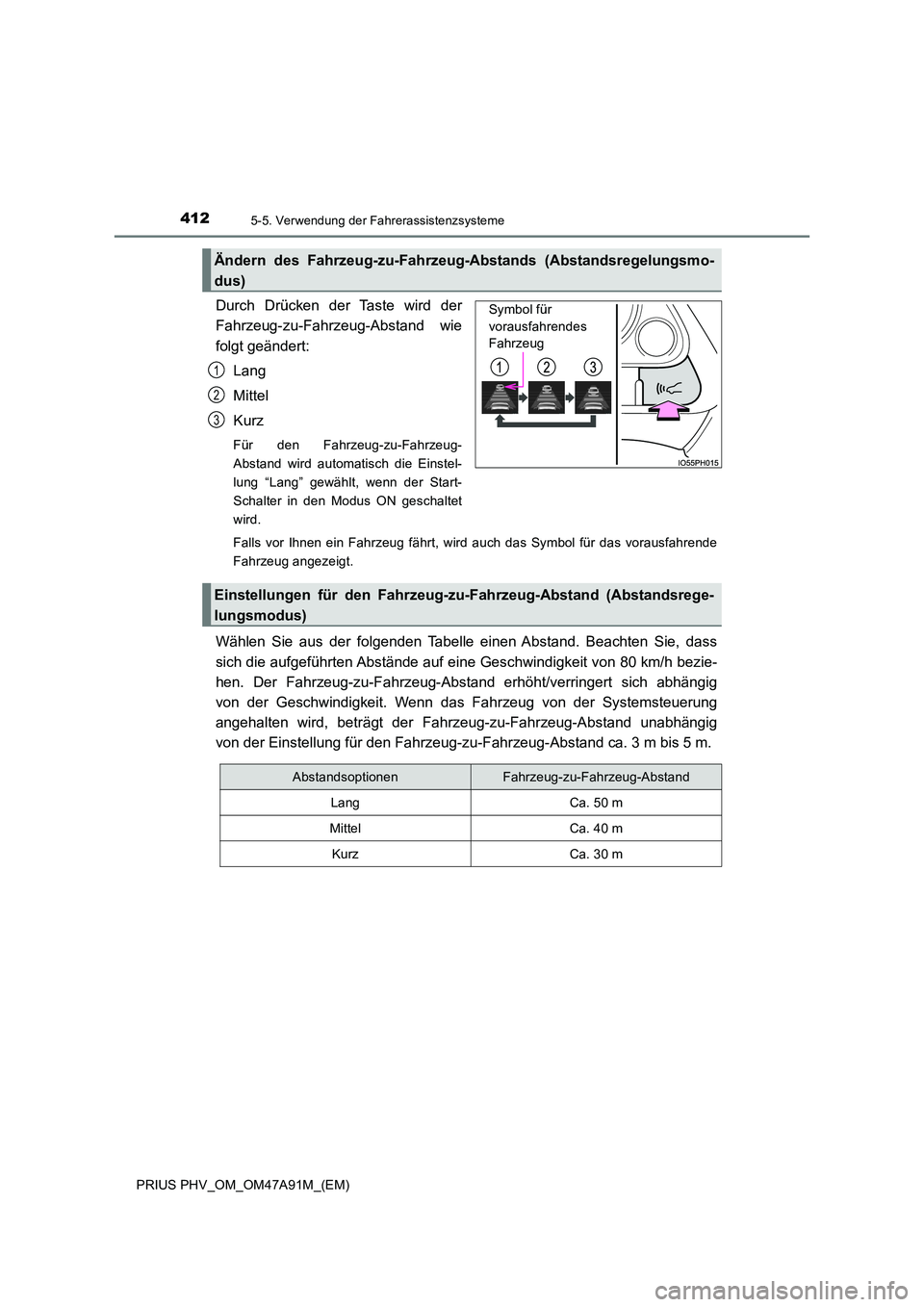

4125-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
Durch Drücken der Taste wird der
Fahrzeug-zu-Fahrzeug-Abstand wie
folgt geändert:
Lang
Mittel
Kurz
Für den Fahrzeug-zu-Fahrzeug-
Abstand wird automatisch die Einstel-
lung “Lang” gewählt, wenn der Start-
Schalter in den Modus ON geschaltet
wird.
Falls vor Ihnen ein Fahrzeug fährt, wird auch das Symbol für das vorausfahrende
Fahrzeug angezeigt.
Wählen Sie aus der folgenden Tabelle einen Abstand. Beachten Sie, dass
sich die aufgeführten Abstände auf eine Geschwindigkeit von 80 km/h bezie-
hen. Der Fahrzeug-zu-Fahrzeug-Abstand erhöht/verringert sich abhängig
von der Geschwindigkeit. Wenn das Fahrzeug von der Systemsteuerung
angehalten wird, beträgt der Fahr zeug-zu-Fahrzeug-Abstand unabhängig
von der Einstellung für den Fahrzeug-zu-Fahrzeug-Abstand ca. 3 m bis 5 m.
Ändern des Fahrzeug-zu-Fahrzeug-Abstands (Abstandsregelungsmo-
dus)
Symbol für
vorausfahrendes
Fahrzeug
1
2
3
Einstellungen für den Fahrzeug-zu-F ahrzeug-Abstand (Abstandsrege-
lungsmodus)
AbstandsoptionenFahrzeug-zu-Fahrzeug-Abstand
LangCa. 50 m
MittelCa. 40 m
KurzCa. 30 m

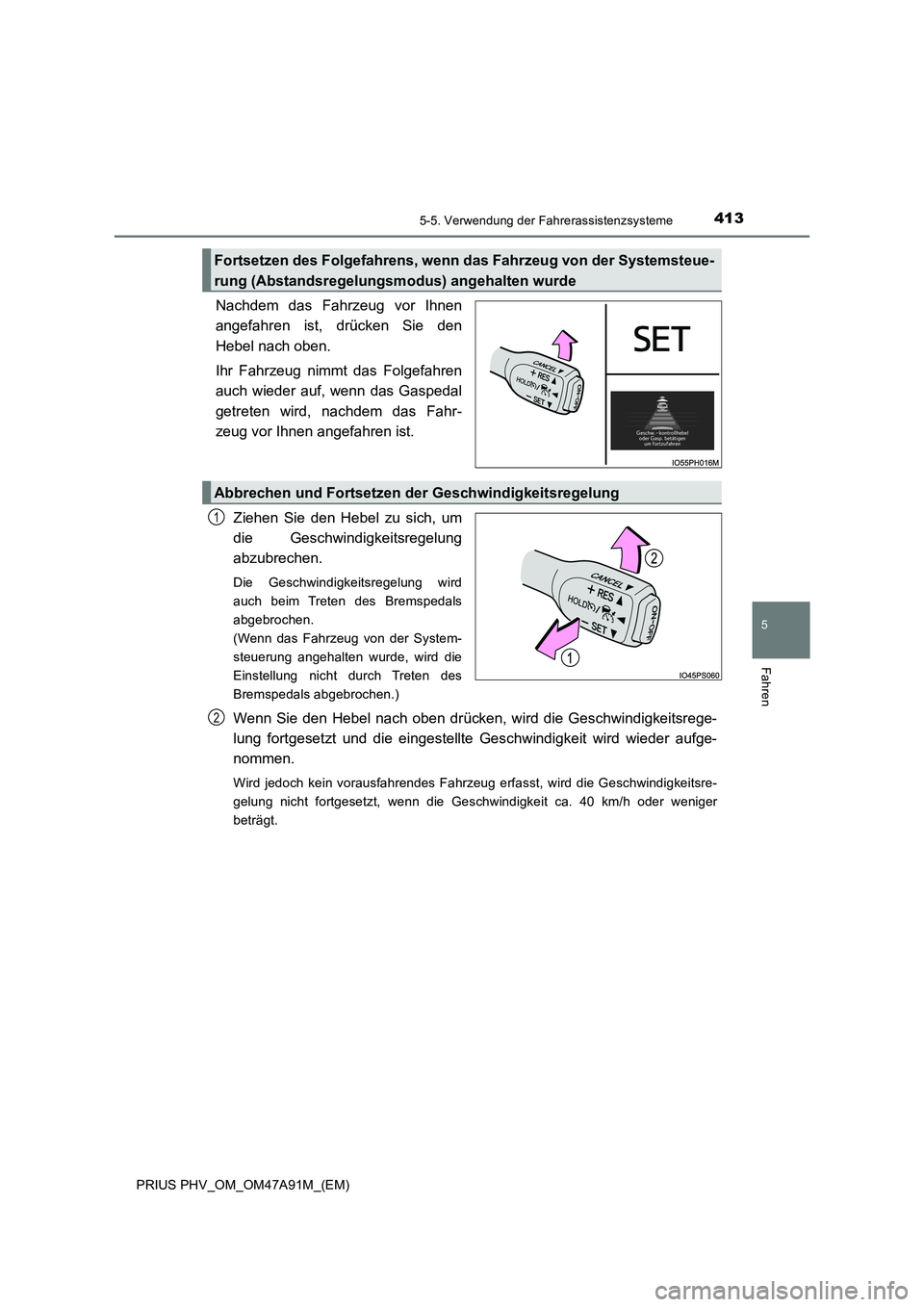

4135-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren
Nachdem das Fahrzeug vor Ihnen
angefahren ist, drücken Sie den
Hebel nach oben.
Ihr Fahrzeug nimmt das Folgefahren
auch wieder auf, wenn das Gaspedal
getreten wird, nachdem das Fahr-
zeug vor Ihnen angefahren ist.
Ziehen Sie den Hebel zu sich, um
die Geschwindigkeitsregelung
abzubrechen.
Die Geschwindigkeitsregelung wird
auch beim Treten des Bremspedals
abgebrochen.
(Wenn das Fahrzeug von der System-
steuerung angehalten wurde, wird die
Einstellung nicht durch Treten des
Bremspedals abgebrochen.)
Wenn Sie den Hebel nach oben drücken, wird die Geschwindigkeitsrege-
lung fortgesetzt und die eingestellte Geschwindigkeit wird wieder aufge-
nommen.
Wird jedoch kein vorausfahrendes Fahrzeug erfasst, wird die Geschwindigkeitsre-
gelung nicht fortgesetzt, wenn die Geschwindigkeit ca. 40 km/h oder weniger
beträgt.
Fortsetzen des Folgefahrens, wenn das Fahrzeug von der Systemsteue-
rung (Abstandsregelungsmodus) angehalten wurde
Abbrechen und Fortsetzen der Geschwindigkeitsregelung
1
2

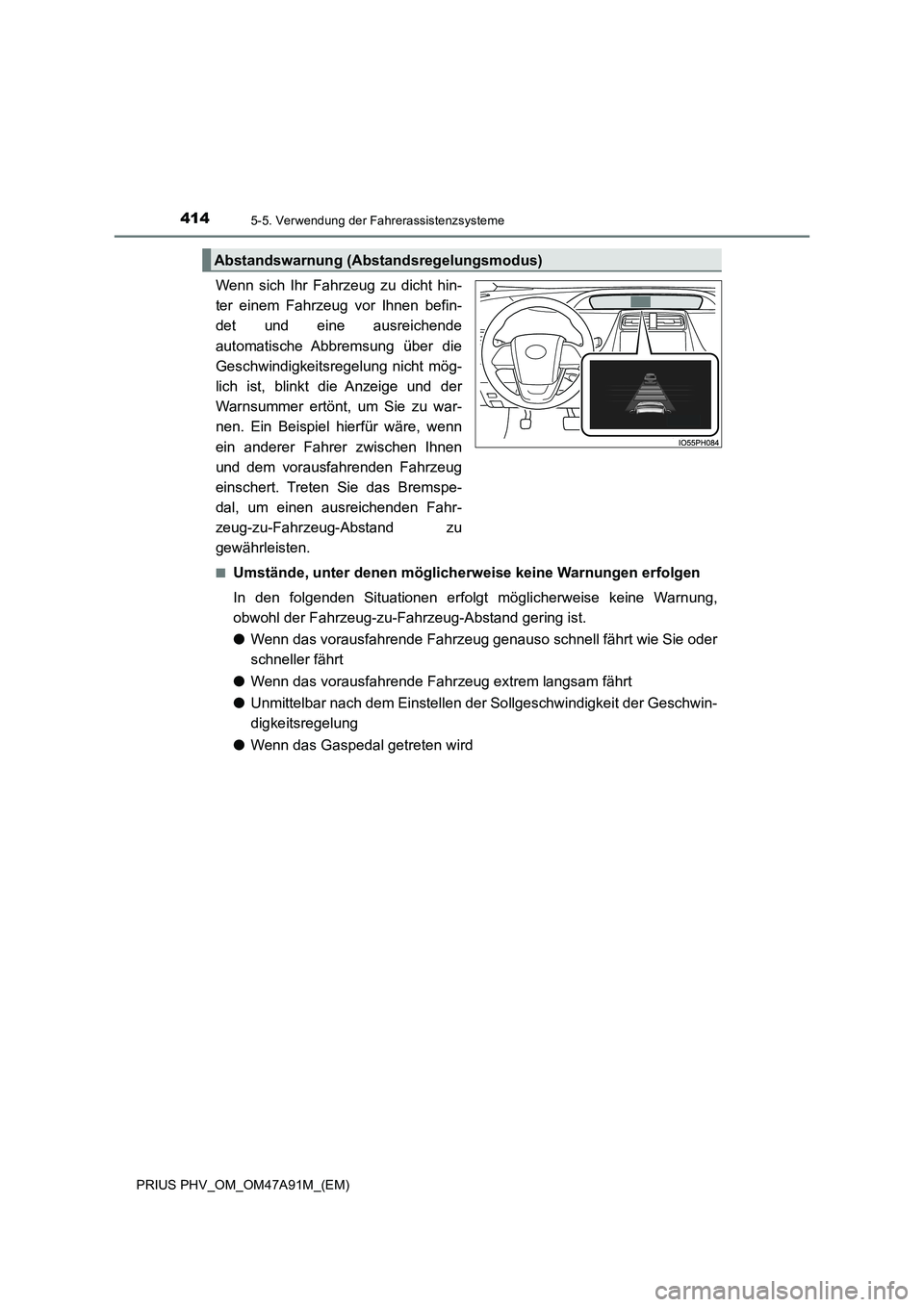

4145-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
Wenn sich Ihr Fahrzeug zu dicht hin-
ter einem Fahrzeug vor Ihnen befin-
det und eine ausreichende
automatische Abbremsung über die
Geschwindigkeitsregelung nicht mög-
lich ist, blinkt die Anzeige und der
Warnsummer ertönt, um Sie zu war-
nen. Ein Beispiel hierfür wäre, wenn
ein anderer Fahrer zwischen Ihnen
und dem vorausfahrenden Fahrzeug
einschert. Treten Sie das Bremspe-
dal, um einen ausreichenden Fahr-
zeug-zu-Fahrzeug-Abstand zu
gewährleisten.
■Umstände, unter denen möglicherweise keine Warnungen erfolgen
In den folgenden Situationen erfolgt möglicherweise keine Warnung,
obwohl der Fahrzeug-zu-Fahrzeug-Abstand gering ist.
●Wenn das vorausfahrende Fahrzeug genauso schnell fährt wie Sie oder
schneller fährt
●Wenn das vorausfahrende Fahrzeug extrem langsam fährt
●Unmittelbar nach dem Einstellen der Sollgeschwindigkeit der Geschwin-
digkeitsregelung
●Wenn das Gaspedal getreten wird
Abstandswarnung (Abstandsregelungsmodus)

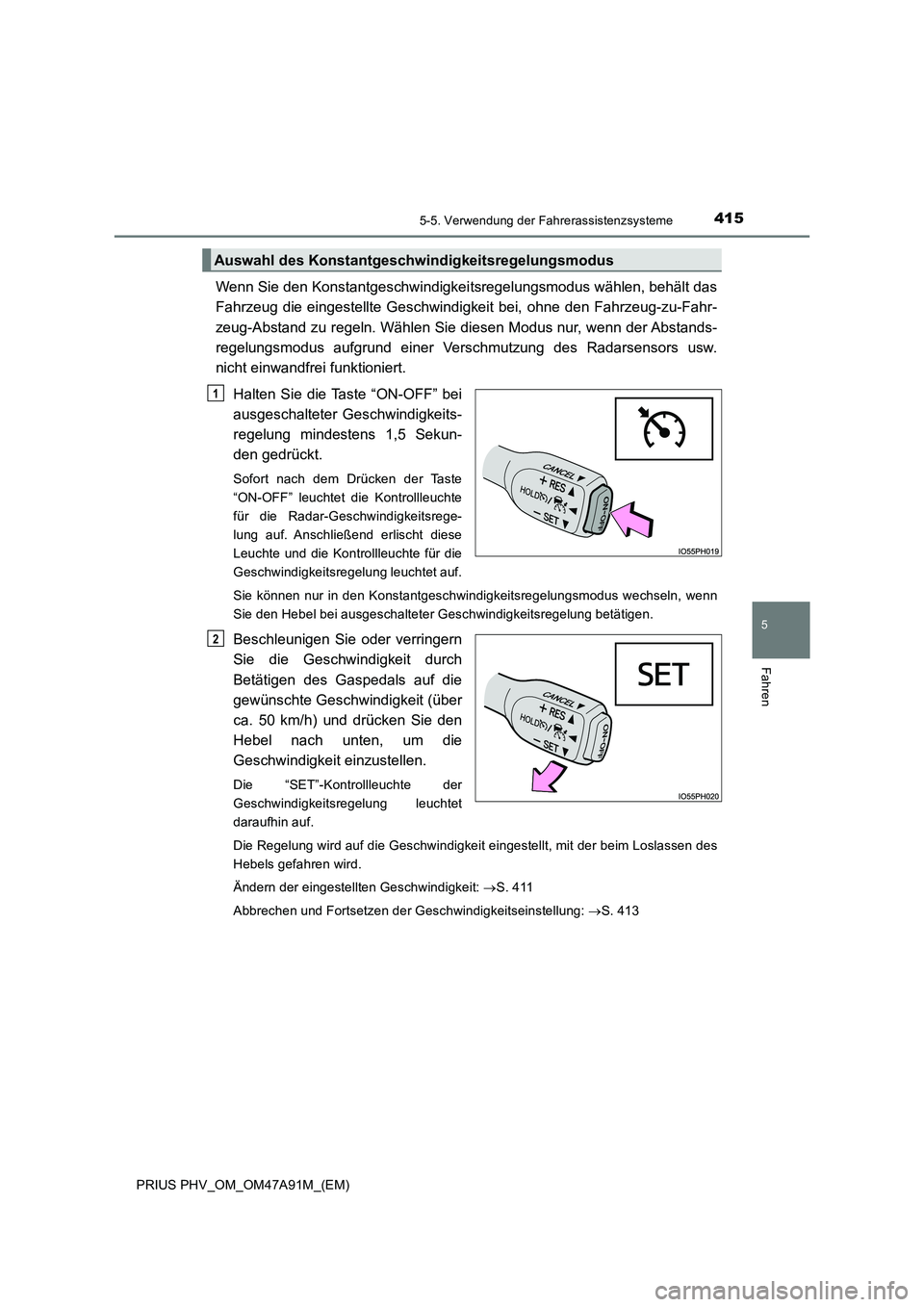

4155-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren
Wenn Sie den Konstantgeschwindigkeitsregelungsmodus wählen, behält das
Fahrzeug die eingestellte Geschwindigkeit bei, ohne den Fahrzeug-zu-Fahr-
zeug-Abstand zu regeln. Wählen Sie diesen Modus nur, wenn der Abstands-
regelungsmodus aufgrund einer Verschmutzung des Radarsensors usw.
nicht einwandfrei funktioniert.
Halten Sie die Taste “ON-OFF” bei
ausgeschalteter Geschwindigkeits-
regelung mindestens 1,5 Sekun-
den gedrückt.
Sofort nach dem Drücken der Taste
“ON-OFF” leuchtet die Kontrollleuchte
für die Radar-Geschwindigkeitsrege-
lung auf. Anschließend erlischt diese
Leuchte und die Kontrollleuchte für die
Geschwindigkeitsregelung leuchtet auf.
Sie können nur in den Konstantgeschwindigkeitsregelungsmodus wechseln, wenn
Sie den Hebel bei ausgeschalteter Geschwindigkeitsregelung betätigen.
Beschleunigen Sie oder verringern
Sie die Geschwindigkeit durch
Betätigen des Gaspedals auf die
gewünschte Geschwindigkeit (über
ca. 50 km/h) und drücken Sie den
Hebel nach unten, um die
Geschwindigkeit einzustellen.
Die “SET”-Kontrollleuchte der
Geschwindigkeitsregelung leuchtet
daraufhin auf.
Die Regelung wird auf die Geschwindigkeit eingestellt, mit der beim Loslassen des
Hebels gefahren wird.
Ändern der eingestellten Geschwindigkeit: S. 411
Abbrechen und Fortsetzen der Geschwindigkeitseinstellung: S. 413
Auswahl des Konstantgeschwindigkeitsregelungsmodus
1
2

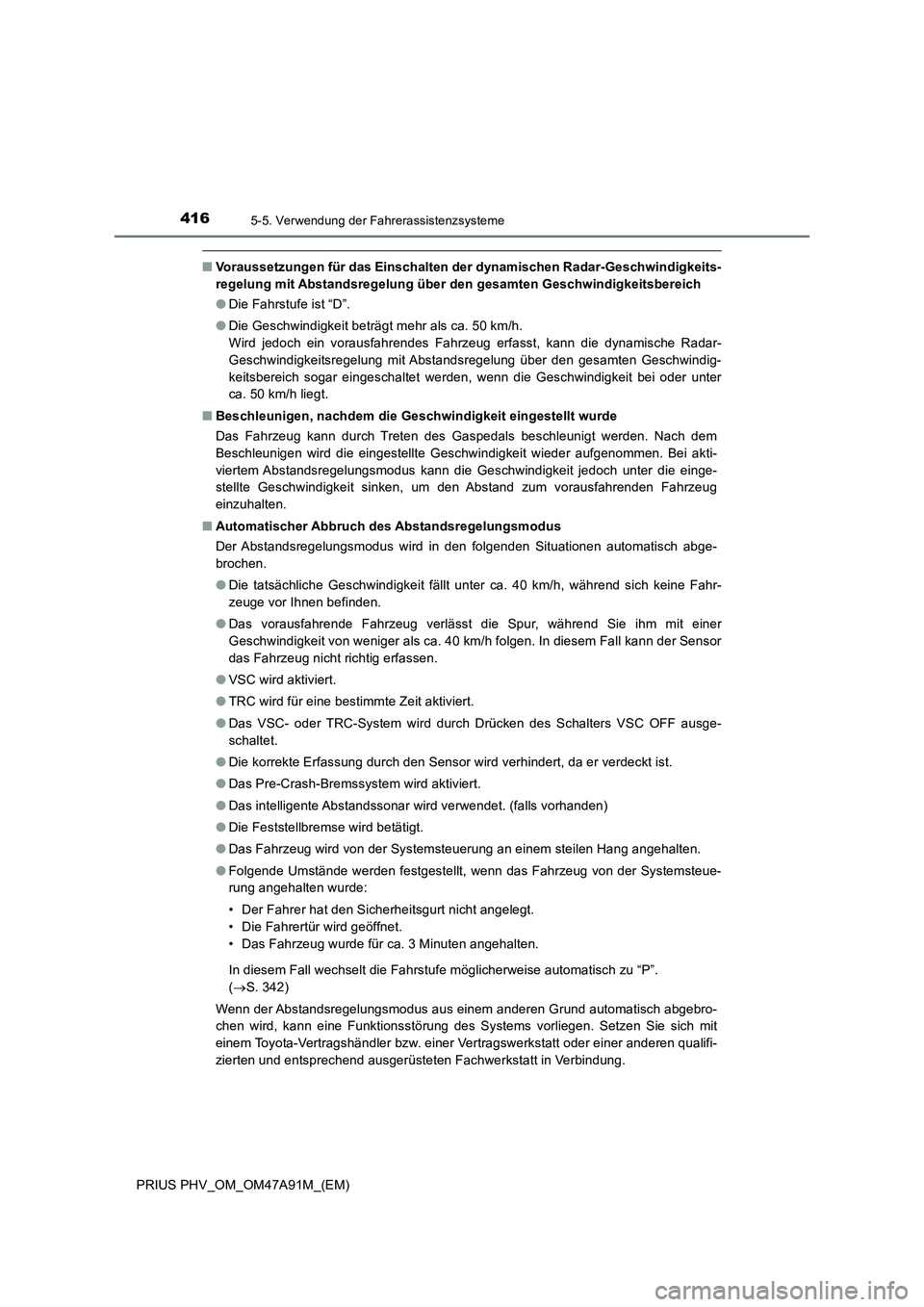

4165-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
■Voraussetzungen für das Einschalten der dynamischen Radar-Geschwindigkeits-
regelung mit Abstandsregelung über den gesamten Geschwindigkeitsbereich
●Die Fahrstufe ist “D”.
●Die Geschwindigkeit beträgt mehr als ca. 50 km/h.
Wird jedoch ein vorausfahrendes Fahrzeug erfasst, kann die dynamische Radar-
Geschwindigkeitsregelung mit Abstandsregelung über den gesamten Geschwindig-
keitsbereich sogar eingeschaltet werden, wenn die Geschwindigkeit bei oder unter
ca. 50 km/h liegt.
■Beschleunigen, nachdem die Geschwindigkeit eingestellt wurde
Das Fahrzeug kann durch Treten des Gaspedals beschleunigt werden. Nach dem
Beschleunigen wird die eingestellte Geschwindigkeit wieder aufgenommen. Bei akti-
viertem Abstandsregelungsmodus kann die Geschwindigkeit jedoch unter die einge-
stellte Geschwindigkeit sinken, um den Abstand zum vorausfahrenden Fahrzeug
einzuhalten.
■Automatischer Abbruch des Abstandsregelungsmodus
Der Abstandsregelungsmodus wird in den folgenden Situationen automatisch abge-
brochen.
●Die tatsächliche Geschwindigkeit fällt unter ca. 40 km/h, während sich keine Fahr-
zeuge vor Ihnen befinden.
●Das vorausfahrende Fahrzeug verlässt die Spur, während Sie ihm mit einer
Geschwindigkeit von weniger als ca. 40 km/h folgen. In diesem Fall kann der Sensor
das Fahrzeug nicht richtig erfassen.
●VSC wird aktiviert.
●TRC wird für eine bestimmte Zeit aktiviert.
●Das VSC- oder TRC-System wird durch Drücken des Schalters VSC OFF ausge-
schaltet.
●Die korrekte Erfassung durch den Sensor wird verhindert, da er verdeckt ist.
●Das Pre-Crash-Bremssystem wird aktiviert.
●Das intelligente Abstandssonar wird verwendet. (falls vorhanden)
●Die Feststellbremse wird betätigt.
●Das Fahrzeug wird von der Systemsteuerung an einem steilen Hang angehalten.
●Folgende Umstände werden festgestellt, wenn das Fahrzeug von der Systemsteue-
rung angehalten wurde:
• Der Fahrer hat den Sicherheitsgurt nicht angelegt.
• Die Fahrertür wird geöffnet.
• Das Fahrzeug wurde für ca. 3 Minuten angehalten.
In diesem Fall wechselt die Fahrstufe möglicherweise automatisch zu “P”.
(S. 342)
Wenn der Abstandsregelungsmodus aus einem anderen Grund automatisch abgebro-
chen wird, kann eine Funktionsstörung des Systems vorliegen. Setzen Sie sich mit
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifi-
zierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
