2016 TOYOTA PRIUS PLUG-IN HYBRID Betriebsanleitungen (in German)

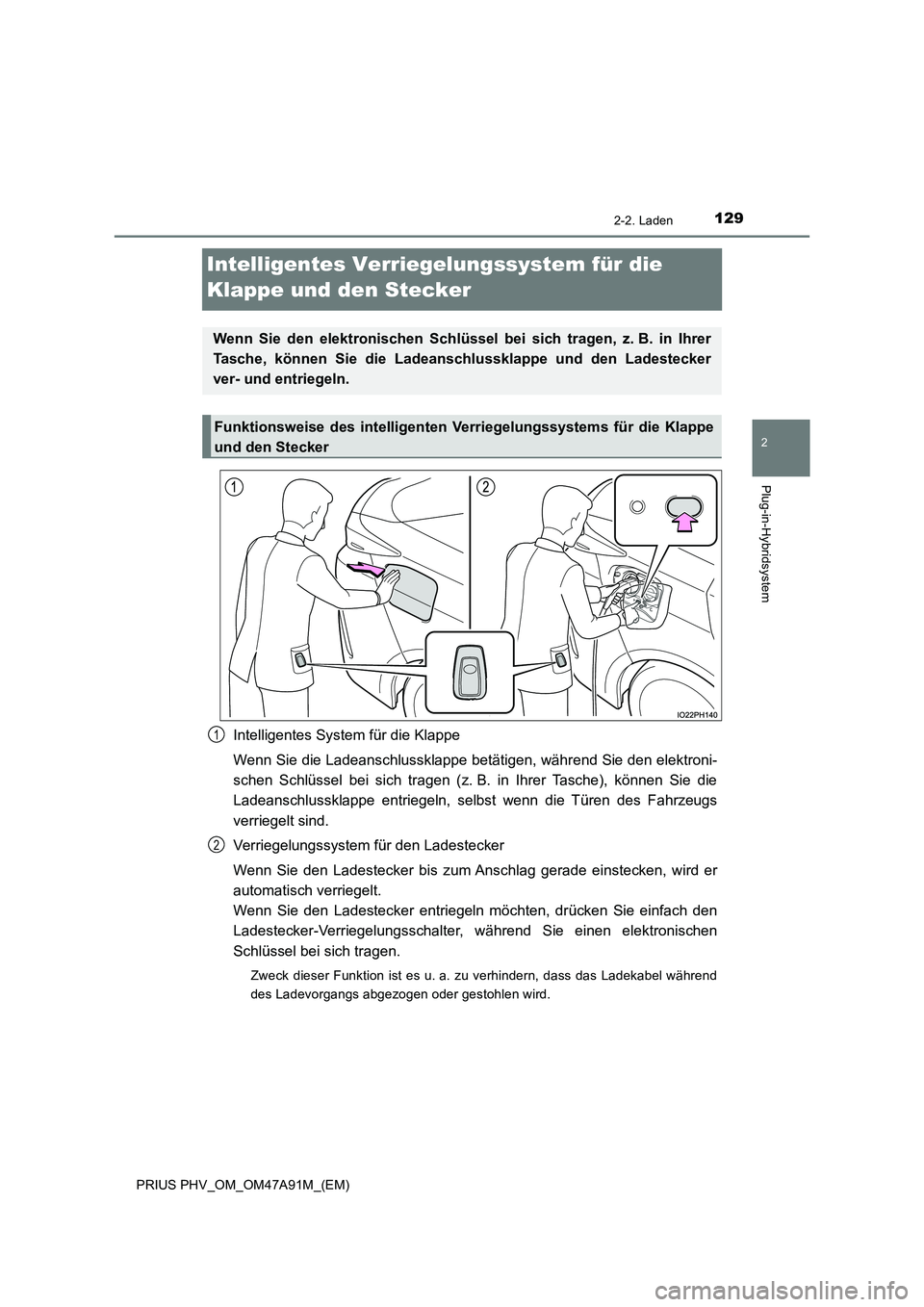

129
2
2-2. Laden
Plug-in-Hybridsystem
PRIUS PHV_OM_OM47A91M_(EM)
Intelligentes Verriegelungssystem für die
Klappe und den Stecker
Intelligentes System für die Klappe
Wenn Sie die Ladeanschlussklappe betätigen, während Sie den elektroni-
schen Schlüssel bei sich tragen (z. B. in Ihrer Tasche), können Sie die
Ladeanschlussklappe entriegeln, selbst wenn die Türen des Fahrzeugs
verriegelt sind.
Verriegelungssystem für den Ladestecker
Wenn Sie den Ladestecker bis zum Anschlag gerade einstecken, wird er
automatisch verriegelt.
Wenn Sie den Ladestecker entriegeln möchten, drücken Sie einfach den
Ladestecker-Verriegelungsschalter, während Sie einen elektronischen
Schlüssel bei sich tragen.
Zweck dieser Funktion ist es u. a. zu verhindern, dass das Ladekabel während
des Ladevorgangs abgezogen oder gestohlen wird.
Wenn Sie den elektronischen Schlüssel bei sich tragen, z. B. in Ihrer
Tasche, können Sie die Ladeanschlussklappe und den Ladestecker
ver- und entriegeln.
Funktionsweise des intelligenten Verriegelungssystems für die Klappe
und den Stecker
1
2

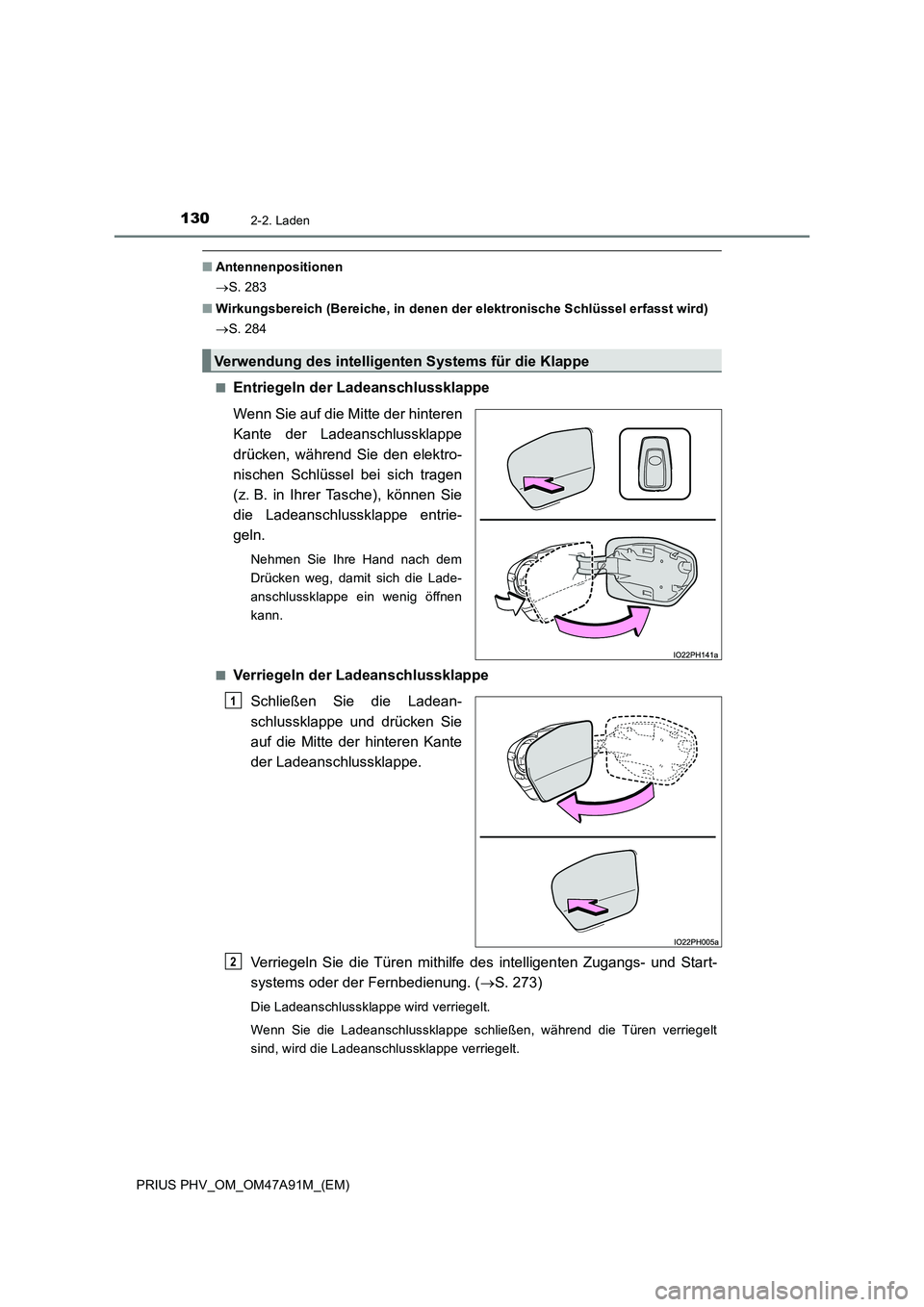

1302-2. Laden
PRIUS PHV_OM_OM47A91M_(EM)
■Antennenpositionen
S. 283
■Wirkungsbereich (Bereiche, in denen der elektronische Schlüssel erfasst wird)
S. 284
■
Entriegeln der Ladeanschlussklappe
Wenn Sie auf die Mitte der hinteren
Kante der Ladeanschlussklappe
drücken, während Sie den elektro-
nischen Schlüssel bei sich tragen
(z. B. in Ihrer Tasche), können Sie
die Ladeanschlussklappe entrie-
geln.
Nehmen Sie Ihre Hand nach dem
Drücken weg, damit sich die Lade-
anschlussklappe ein wenig öffnen
kann.
■
Verriegeln der Ladeanschlussklappe
Schließen Sie die Ladean-
schlussklappe und drücken Sie
auf die Mitte der hinteren Kante
der Ladeanschlussklappe.
Verriegeln Sie die Türen mithilfe des intelligenten Zugangs- und Start-
systems oder der Fernbedienung. (S. 273)
Die Ladeanschlussklappe wird verriegelt.
Wenn Sie die Ladeanschlussklappe schließen, während die Türen verriegelt
sind, wird die Ladeanschlussklappe verriegelt.
Verwendung des intelligenten Systems für die Klappe
1
2

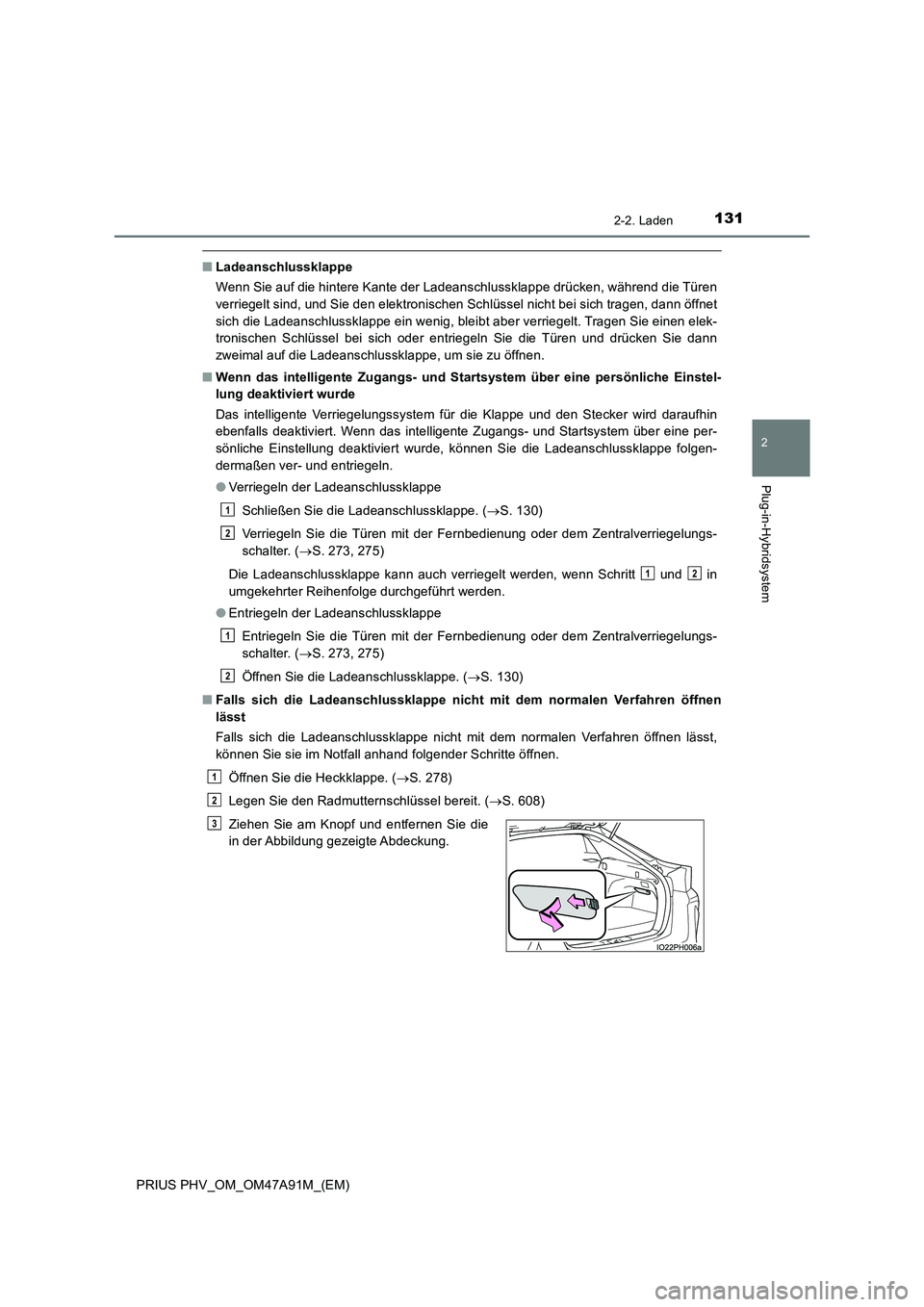

1312-2. Laden
2
Plug-in-Hybridsystem
PRIUS PHV_OM_OM47A91M_(EM)
■Ladeanschlussklappe
Wenn Sie auf die hintere Kante der Ladeanschlussklappe drücken, während die Türen
verriegelt sind, und Sie den elektronischen Schlüssel nicht bei sich tragen, dann öffnet
sich die Ladeanschlussklappe ein wenig, bleibt aber verriegelt. Tragen Sie einen elek-
tronischen Schlüssel bei sich oder entriegeln Sie die Türen und drücken Sie dann
zweimal auf die Ladeanschlussklappe, um sie zu öffnen.
■Wenn das intelligente Zugangs- und Startsystem über eine persönliche Einstel-
lung deaktiviert wurde
Das intelligente Verriegelungssystem für die Klappe und den Stecker wird daraufhin
ebenfalls deaktiviert. Wenn das intelligente Zugangs- und Startsystem über eine per-
sönliche Einstellung deaktiviert wurde, können Sie die Ladeanschlussklappe folgen-
dermaßen ver- und entriegeln.
●Verriegeln der Ladeanschlussklappe
Schließen Sie die Ladeanschlussklappe. (S. 130)
Verriegeln Sie die Türen mit der Fernbedienung oder dem Zentralverriegelungs-
schalter. (S. 273, 275)
Die Ladeanschlussklappe kann auch verriegelt werden, wenn Schritt und in
umgekehrter Reihenfolge durchgeführt werden.
●Entriegeln der Ladeanschlussklappe
Entriegeln Sie die Türen mit der Fernbedienung oder dem Zentralverriegelungs-
schalter. (S. 273, 275)
Öffnen Sie die Ladeanschlussklappe. (S. 130)
■Falls sich die Ladeanschlussklappe nicht mit dem normalen Verfahren öffnen
lässt
Falls sich die Ladeanschlussklappe nicht mit dem normalen Verfahren öffnen lässt,
können Sie sie im Notfall anhand folgender Schritte öffnen.
Öffnen Sie die Heckklappe. (S. 278)
Legen Sie den Radmutternschlüssel bereit. (S. 608)
Ziehen Sie am Knopf und entfernen Sie die
in der Abbildung gezeigte Abdeckung.
1
2
12
1
2
1
2
3

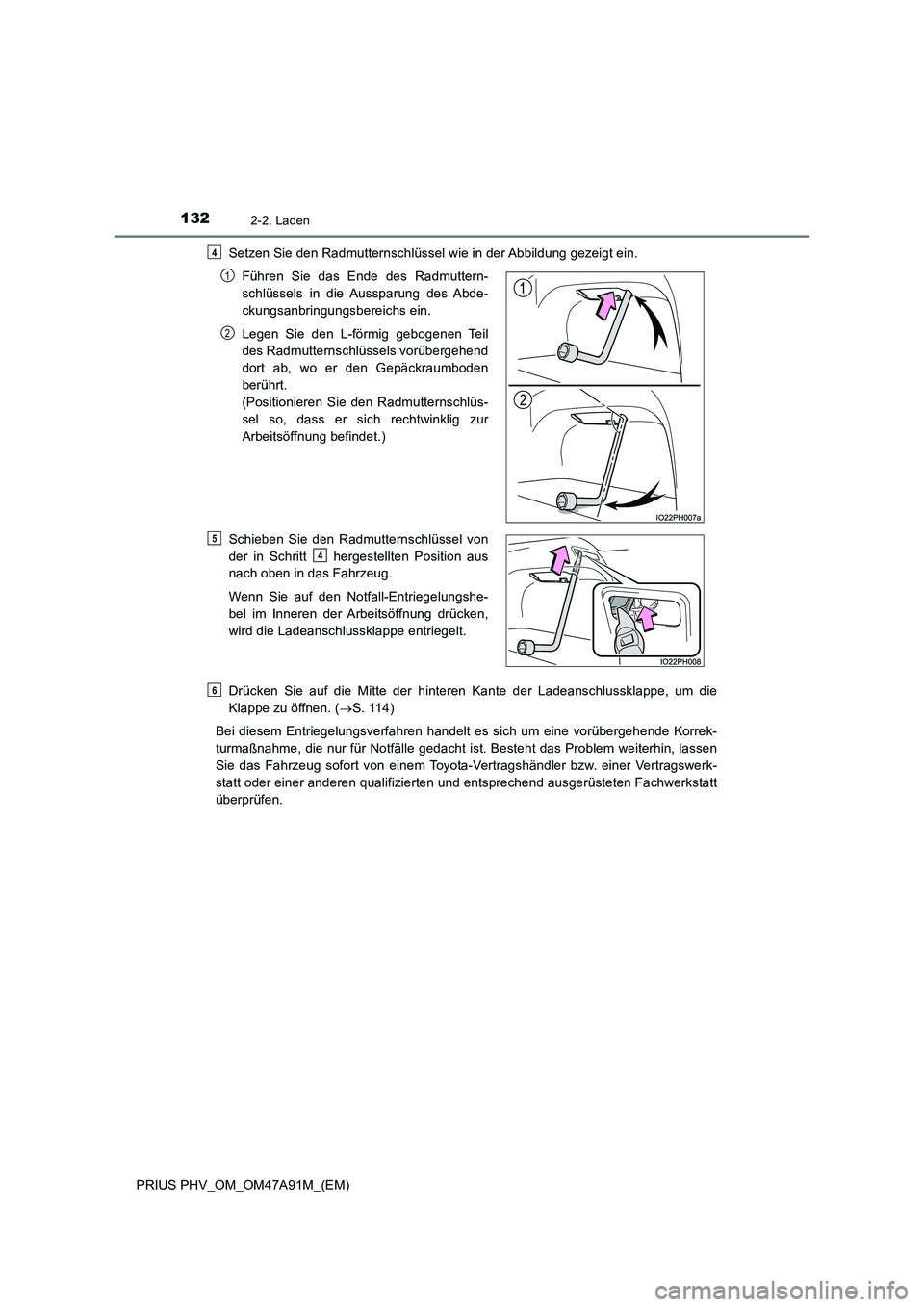

1322-2. Laden
PRIUS PHV_OM_OM47A91M_(EM)
Setzen Sie den Radmutternschlüssel wie in der Abbildung gezeigt ein.
Drücken Sie auf die Mitte der hinteren Kante der Ladeanschlussklappe, um die
Klappe zu öffnen. ( S. 114)
Bei diesem Entriegelungsverfahren handelt es sich um eine vorübergehende Korrek-
turmaßnahme, die nur für Notfälle gedacht ist. Besteht das Problem weiterhin, lassen
Sie das Fahrzeug sofort von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
überprüfen.
Führen Sie das Ende des Radmuttern-
schlüssels in die Aussparung des Abde-
ckungsanbringungsbereichs ein.
Legen Sie den L-förmig gebogenen Teil
des Radmutternschlüssels vorübergehend
dort ab, wo er den Gepäckraumboden
berührt.
(Positionieren Sie den Radmutternschlüs-
sel so, dass er sich rechtwinklig zur
Arbeitsöffnung befindet.)
Schieben Sie den Radmutternschlüssel von
der in Schritt hergestellten Position aus
nach oben in das Fahrzeug.
Wenn Sie auf den Notfall-Entriegelungshe-
bel im Inneren der Arbeitsöffnung drücken,
wird die Ladeanschlussklappe entriegelt.
4
1
2
5
4
6

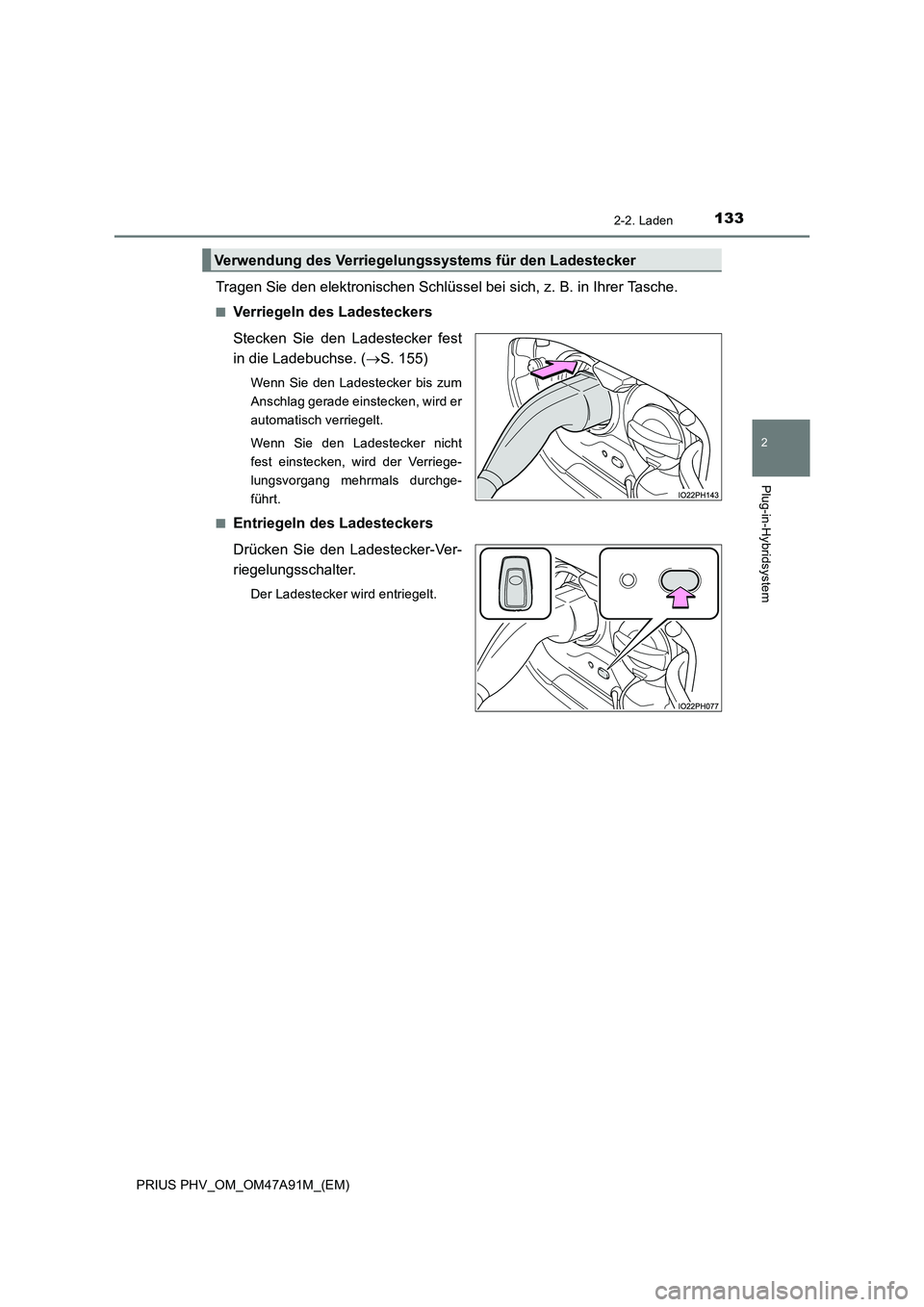

1332-2. Laden
2
Plug-in-Hybridsystem
PRIUS PHV_OM_OM47A91M_(EM)
Tragen Sie den elektronischen Schlüssel bei sich, z. B. in Ihrer Tasche.
■Verriegeln des Ladesteckers
Stecken Sie den Ladestecker fest
in die Ladebuchse. (S. 155)
Wenn Sie den Ladestecker bis zum
Anschlag gerade einstecken, wird er
automatisch verriegelt.
Wenn Sie den Ladestecker nicht
fest einstecken, wird der Verriege-
lungsvorgang mehrmals durchge-
führt.
■
Entriegeln des Ladesteckers
Drücken Sie den Ladestecker-Ver-
riegelungsschalter.
Der Ladestecker wird entriegelt.
Verwendung des Verriegelungssystems für den Ladestecker

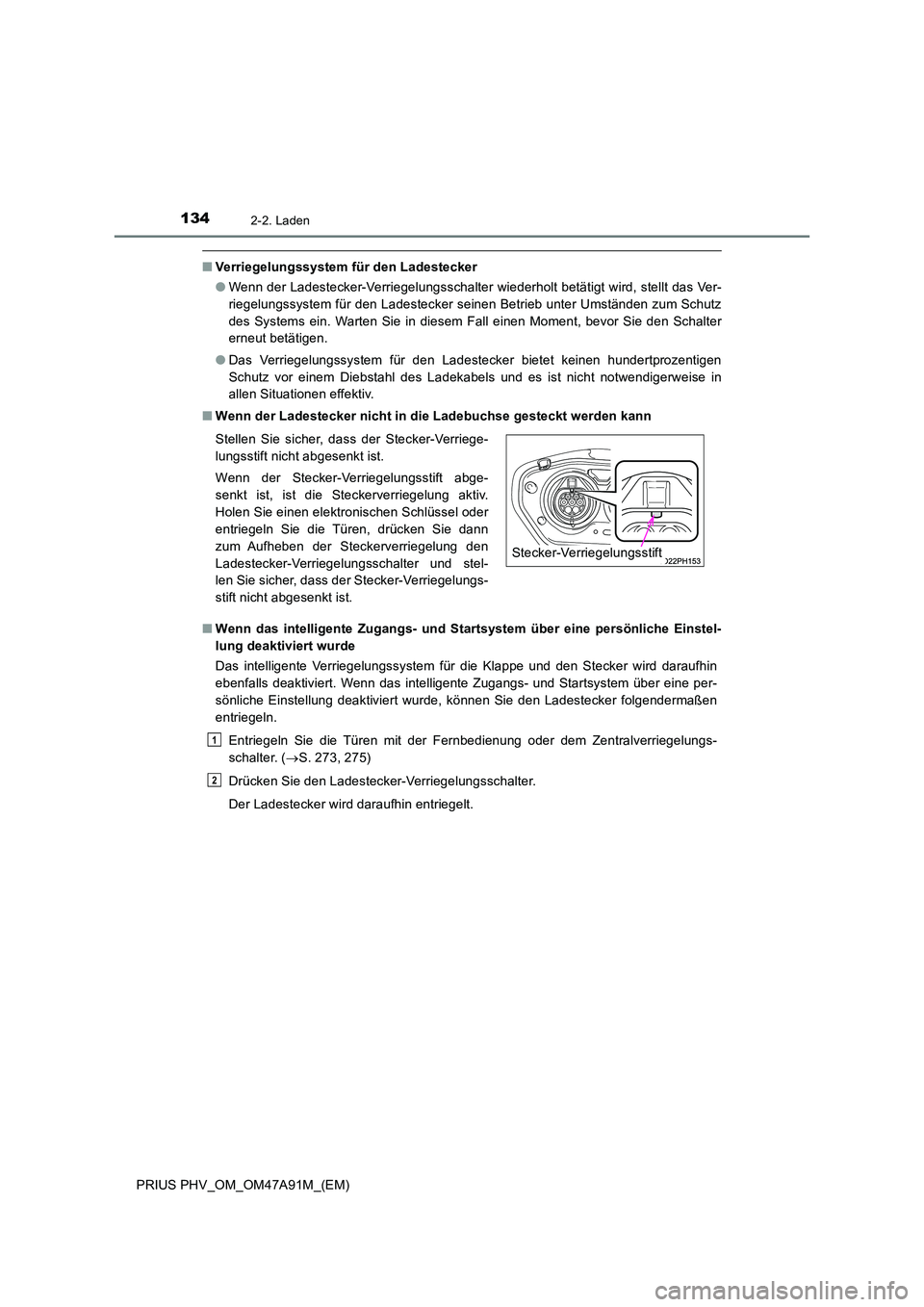

1342-2. Laden
PRIUS PHV_OM_OM47A91M_(EM)
■Verriegelungssystem für den Ladestecker
●Wenn der Ladestecker-Verriegelungsschalter wiederholt betätigt wird, stellt das Ver-
riegelungssystem für den Ladestecker seinen Betrieb unter Umständen zum Schutz
des Systems ein. Warten Sie in diesem Fall einen Moment, bevor Sie den Schalter
erneut betätigen.
●Das Verriegelungssystem für den Ladestecker bietet keinen hundertprozentigen
Schutz vor einem Diebstahl des Ladekabels und es ist nicht notwendigerweise in
allen Situationen effektiv.
■Wenn der Ladestecker nicht in die Ladebuchse gesteckt werden kann
■Wenn das intelligente Zugangs- und Startsystem über eine persönliche Einstel-
lung deaktiviert wurde
Das intelligente Verriegelungssystem für die Klappe und den Stecker wird daraufhin
ebenfalls deaktiviert. Wenn das intelligente Zugangs- und Startsystem über eine per-
sönliche Einstellung deaktiviert wurde, können Sie den Ladestecker folgendermaßen
entriegeln.
Entriegeln Sie die Türen mit der Fernbedienung oder dem Zentralverriegelungs-
schalter. (S. 273, 275)
Drücken Sie den Ladestecker-Verriegelungsschalter.
Der Ladestecker wird daraufhin entriegelt.
Stellen Sie sicher, dass der Stecker-Verriege-
lungsstift nicht abgesenkt ist.
Wenn der Stecker-Verriegelungsstift abge-
senkt ist, ist die Steckerverriegelung aktiv.
Holen Sie einen elektronischen Schlüssel oder
entriegeln Sie die Türen, drücken Sie dann
zum Aufheben der Steckerverriegelung den
Ladestecker-Verriegelungsschalter und stel-
len Sie sicher, dass der Stecker-Verriegelungs-
stift nicht abgesenkt ist.
Stecker-Verriegelungsstift
1
2

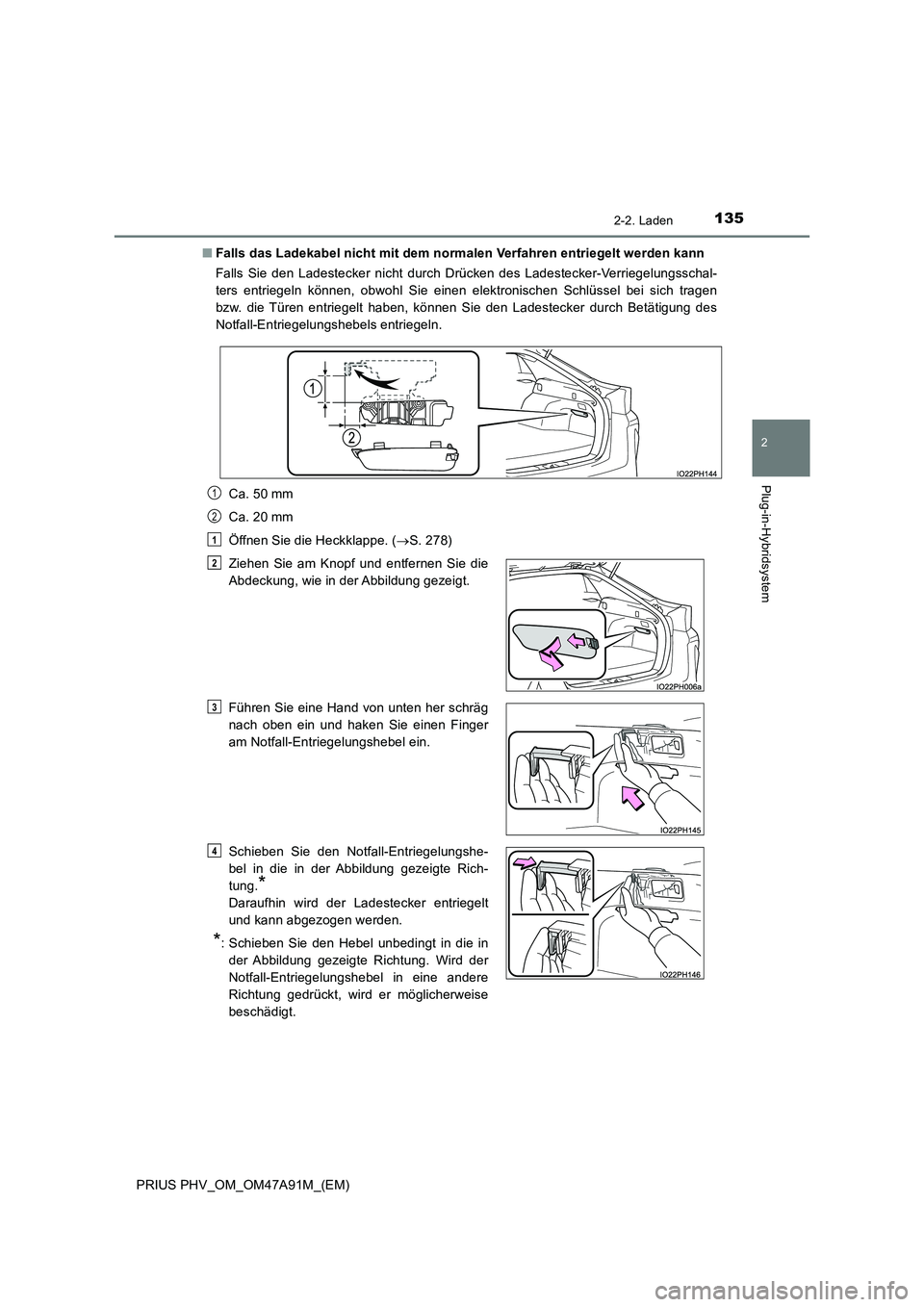

1352-2. Laden
2
Plug-in-Hybridsystem
PRIUS PHV_OM_OM47A91M_(EM)
■ Falls das Ladekabel nicht mit dem normalen Verfahren entriegelt werden kann
Falls Sie den Ladestecker nicht durch Drücken des Ladestecker-Verriegelungsschal-
ters entriegeln können, obwohl Sie einen elektronischen Schlüssel bei sich tragen
bzw. die Türen entriegelt haben, können Sie den Ladestecker durch Betätigung des
Notfall-Entriegelungshebels entriegeln.
Ca. 50 mm
Ca. 20 mm
Öffnen Sie die Heckklappe. ( S. 278)
Ziehen Sie am Knopf und entfernen Sie die
Abdeckung, wie in der Abbildung gezeigt.
Führen Sie eine Hand von unten her schräg
nach oben ein und haken Sie einen Finger
am Notfall-Entriegelungshebel ein.
Schieben Sie den Notfall-Entriegelungshe-
bel in die in der Abbildung gezeigte Rich-
tung.*
Daraufhin wird der Ladestecker entriegelt
und kann abgezogen werden.
*: Schieben Sie den Hebel unbedingt in die in
der Abbildung gezeigte Richtung. Wird der
Notfall-Entriegelungshebel in eine andere
Richtung gedrückt, wird er möglicherweise
beschädigt.
1
2
1
2
3
4

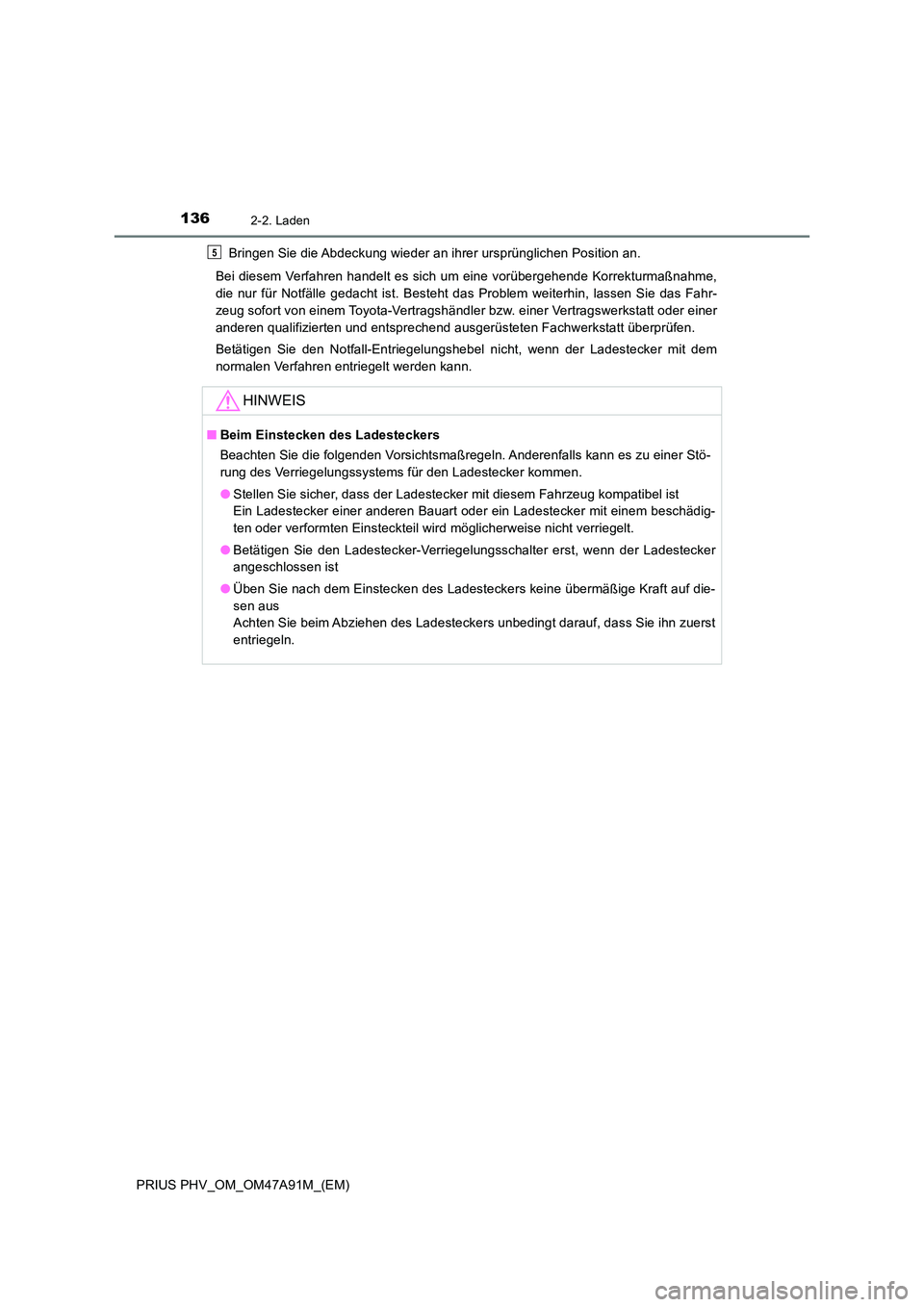

1362-2. Laden
PRIUS PHV_OM_OM47A91M_(EM)
Bringen Sie die Abdeckung wieder an ihrer ursprünglichen Position an.
Bei diesem Verfahren handelt es sich um eine vorübergehende Korrekturmaßnahme,
die nur für Notfälle gedacht ist. Besteht das Problem weiterhin, lassen Sie das Fahr-
zeug sofort von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
Betätigen Sie den Notfall-Entriegelungshebel nicht, wenn der Ladestecker mit dem
normalen Verfahren entriegelt werden kann.
HINWEIS
■ Beim Einstecken des Ladesteckers
Beachten Sie die folgenden Vorsichtsmaßregeln. Anderenfalls kann es zu einer Stö-
rung des Verriegelungssystems für den Ladestecker kommen.
● Stellen Sie sicher, dass der Ladestecker mit diesem Fahrzeug kompatibel ist
Ein Ladestecker einer anderen Bauart oder ein Ladestecker mit einem beschädig-
ten oder verformten Einsteckteil wird möglicherweise nicht verriegelt.
● Betätigen Sie den Ladestecker-Verriegelungsschalter erst, wenn der Ladestecker
angeschlossen ist
● Üben Sie nach dem Einstecken des Ladesteckers keine übermäßige Kraft auf die-
sen aus
Achten Sie beim Abziehen des Ladesteckers unbedingt darauf, dass Sie ihn zuerst
entriegeln.
