2016 TOYOTA PRIUS PLUG-IN HYBRID Betriebsanleitungen (in German)

651-2. Kindersicherheit
1
PRIUS PHV_OM_OM47A91M_(EM)
Sicherheitsinformationen

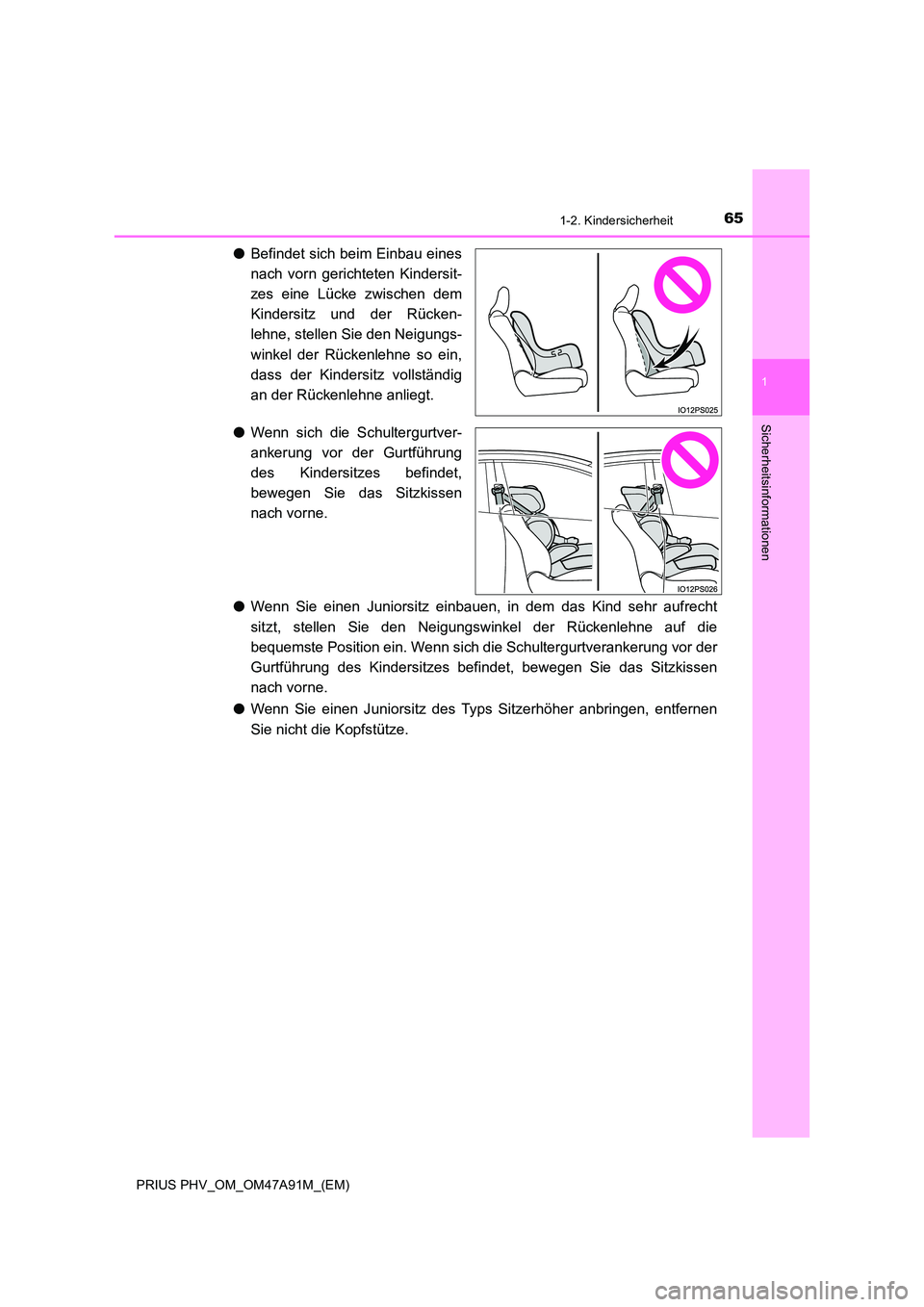

●Befindet sich beim Einbau eines
nach vorn gerichteten Kindersit-
zes eine Lücke zwischen dem
Kindersitz und der Rücken-
lehne, stellen Sie den Neigungs-
winkel der Rückenlehne so ein,
dass der Kindersitz vollständig
an der Rückenlehne anliegt.
● Wenn sich die Schultergurtver-
ankerung vor der Gurtführung
des Kindersitzes befindet,
bewegen Sie das Sitzkissen
nach vorne.
● Wenn Sie einen Juniorsitz einbauen, in dem das Kind sehr aufrecht
sitzt, stellen Sie den Neigungs winkel der Rückenlehne auf die
bequemste Position ein. Wenn sich die Schultergurtverankerung vor der
Gurtführung des Kindersitzes befindet, bewegen Sie das Sitzkissen
nach vorne.
● Wenn Sie einen Juniorsitz des Typs Sitzerhöher anbringen, entfernen
Sie nicht die Kopfstütze.

661-2. Kindersicherheit
PRIUS PHV_OM_OM47A91M_(EM)

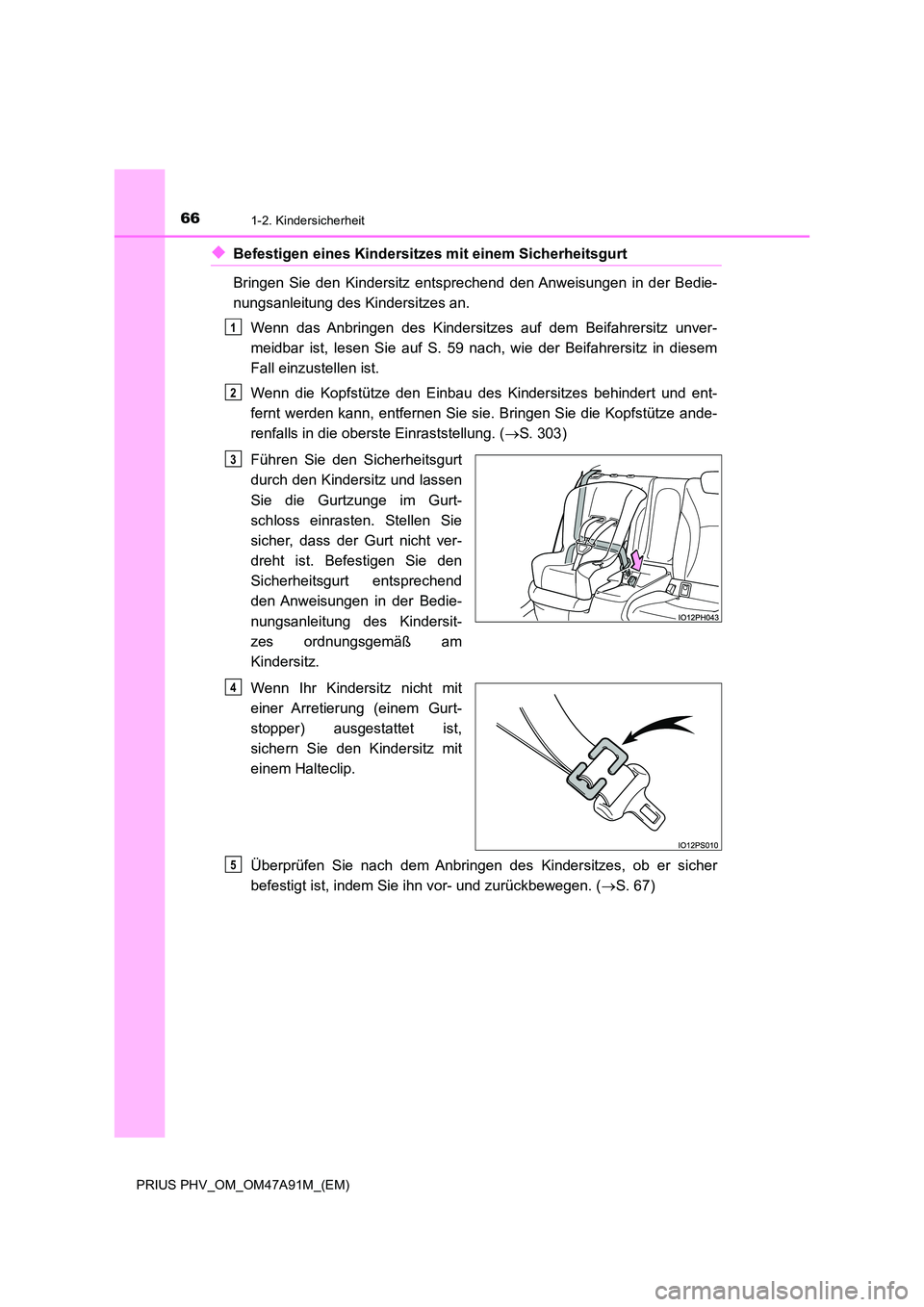

◆Befestigen eines Kindersitzes mit einem Sicherheitsgurt
Bringen Sie den Kindersitz entsprechend den Anweisungen in der Bedie-
nungsanleitung des Kindersitzes an.
Wenn das Anbringen des Kindersitzes auf dem Beifahrersitz unver-
meidbar ist, lesen Sie auf S. 59 nach, wie der Beifahrersitz in diesem
Fall einzustellen ist.
Wenn die Kopfstütze den Einbau des Kindersitzes behindert und ent-
fernt werden kann, entfernen Sie sie. Bringen Sie die Kopfstütze ande-
renfalls in die oberste Einraststellung. ( S. 303)
Führen Sie den Sicherheitsgurt
durch den Kindersitz und lassen
Sie die Gurtzunge im Gurt-
schloss einrasten. Stellen Sie
sicher, dass der Gurt nicht ver-
dreht ist. Befestigen Sie den
Sicherheitsgurt entsprechend
den Anweisungen in der Bedie-
nungsanleitung des Kindersit-
zes ordnungsgemäß am
Kindersitz.
Wenn Ihr Kindersitz nicht mit
einer Arretierung (einem Gurt-
stopper) ausgestattet ist,
sichern Sie den Kindersitz mit
einem Halteclip.
Überprüfen Sie nach dem Anbringen des Kindersitzes, ob er sicher
befestigt ist, indem Sie ihn vor- und zurückbewegen. ( S. 67)
1
2
3
4
5

671-2. Kindersicherheit
1
PRIUS PHV_OM_OM47A91M_(EM)
Sicherheitsinformationen
◆Ausbau eines mit einem Sicherheitsgurt befestigten Kindersitzes
Drücken Sie die Gurtlösetaste und lassen Sie den Sicherheitsgurt vollstän-
dig aufrollen.
Beim Lösen des Gurtschlosses kann der Kindersitz aufgrund der Elastizität des
Sitzkissens hochschnellen. Halten Sie den Kindersitz beim Lösen des Gurt-
schlosses fest.
Da sich der Sicherheitsgurt automatisch aufrollt, führen Sie ihn langsam in die
Ruheposition zurück.
■ Beim Anbringen eines Kindersitzes
Für den Einbau des Kindersitzes benötigen Sie eventuell einen Halteclip. Befolgen Sie
die Anweisungen des Kindersitzherstellers. Falls Ihrem Kindersitz kein Halteclip bei-
liegt, können Sie folgendes Teil bei jedem Toyota-Vertragshändler bzw. jeder Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt erstehen: Halteclip für Kindersitz
(Teilenummer 73119-22010)
WARNUNG
■ Beim Anbringen eines Kindersitzes
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
● Erlauben Sie Kindern nicht, mit den Sicherheitsgurten zu spielen. Es kann zum
Ersticken oder anderen schweren oder tödlichen Verletzungen kommen, wenn sich
der Sicherheitsgurt um den Hals eines Kindes wickelt. Falls dies geschieht und
sich das Gurtschloss nicht lösen lässt, schneiden Sie den Gurt mit einer Schere
durch.
● Stellen Sie sicher, dass die Gurtzunge ordnungsgemäß im Gurtschloss eingerastet
und der Sicherheitsgurt nicht verdreht ist.
● Rütteln Sie am Kindersitz und versuchen Sie, ihn nach rechts und links sowie nach
vorne und hinten zu bewegen, um sicherzustellen, dass er ordnungsgemäß ange-
bracht ist.
● Stellen Sie nach dem Befestigen des Kindersitzes den Sitz niemals neu ein.
● Stellen Sie beim Anbringen eines Juniorsitzes immer sicher, dass der Schultergurt
mittig über der Schulter des Kindes verläuft. Der Gurt darf weder am Hals anliegen
noch von der Schulter des Kindes rutschen.
● Befolgen Sie alle Einbauanweisungen des Kindersitzherstellers.

681-2. Kindersicherheit
PRIUS PHV_OM_OM47A91M_(EM)

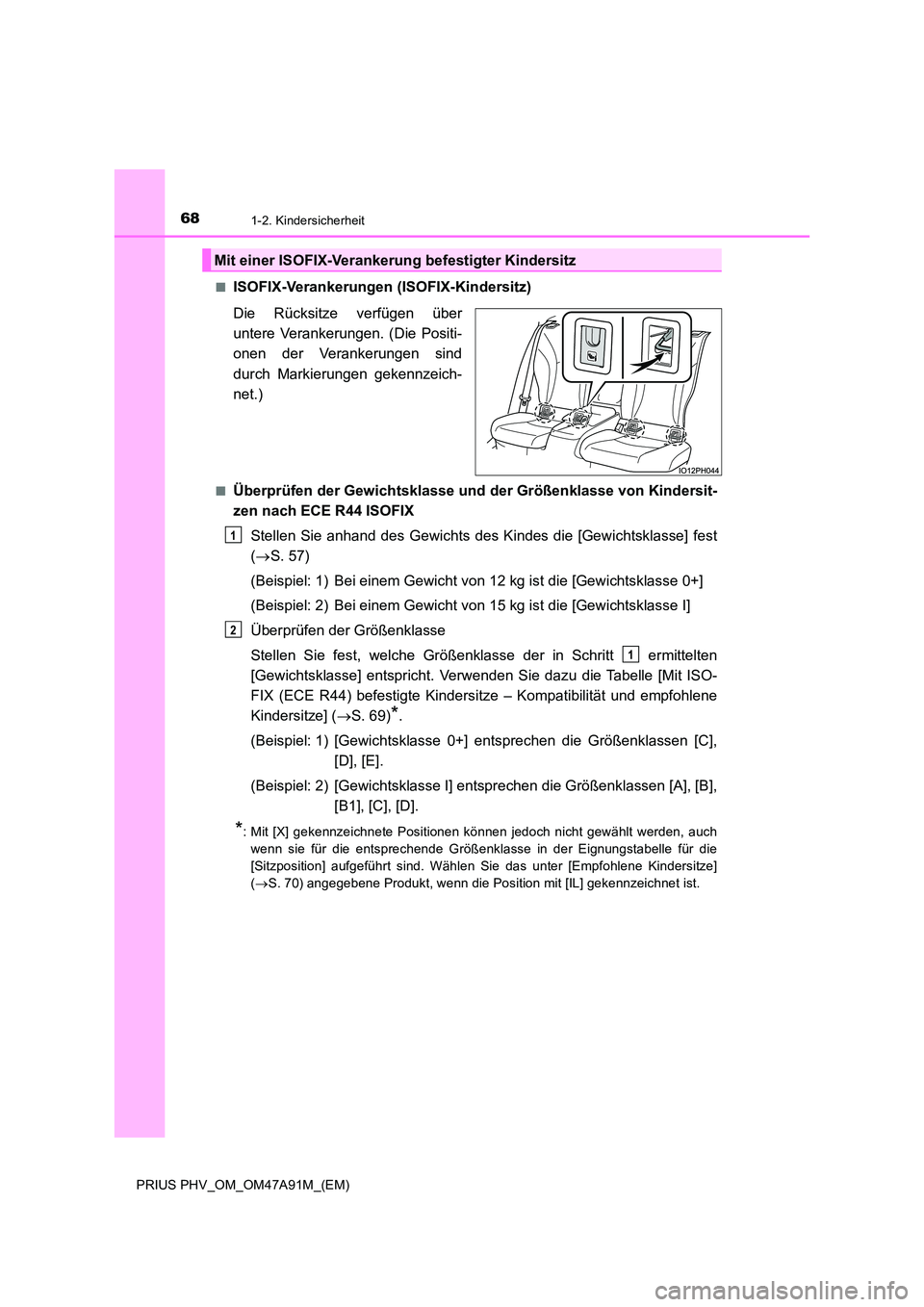

■ISOFIX-Verankerungen (ISOFIX-Kindersitz)
Die Rücksitze verfügen über
untere Verankerungen. (Die Positi-
onen der Verankerungen sind
durch Markierungen gekennzeich-
net.)
■Überprüfen der Gewichtsklasse und der Größenklasse von Kindersit-
zen nach ECE R44 ISOFIX
Stellen Sie anhand des Gewichts des Kindes die [Gewichtsklasse] fest
( S. 57)
(Beispiel: 1) Bei einem Gewicht von 12 kg ist die [Gewichtsklasse 0+]
(Beispiel: 2) Bei einem Gewicht von 15 kg ist die [Gewichtsklasse I]
Überprüfen der Größenklasse
Stellen Sie fest, welche Größenklass e der in Schritt ermittelten
[Gewichtsklasse] entspricht. Verwenden Sie dazu die Tabelle [Mit ISO-
FIX (ECE R44) befestigte Kindersitze – Kompatibilität und empfohlene
Kindersitze] ( S. 69)*.
(Beispiel: 1) [Gewichtsklasse 0+] entsprechen die Größenklassen [C],
[D], [E].
(Beispiel: 2) [Gewichtsklasse I] entsprechen die Größenklassen [A], [B],
[B1], [C], [D].
*: Mit [X] gekennzeichnete Positionen können jedoch nicht gewählt werden, auch
wenn sie für die entsprechende Größenklasse in der Eignungstabelle für die
[Sitzposition] aufgeführt sind. Wählen Sie das unter [Empfohlene Kindersitze]
( S. 70) angegebene Produkt, wenn die Position mit [IL] gekennzeichnet ist.
Mit einer ISOFIX-Verankerung befestigter Kindersitz
1
2
1

691-2. Kindersicherheit
1
PRIUS PHV_OM_OM47A91M_(EM)
Sicherheitsinformationen

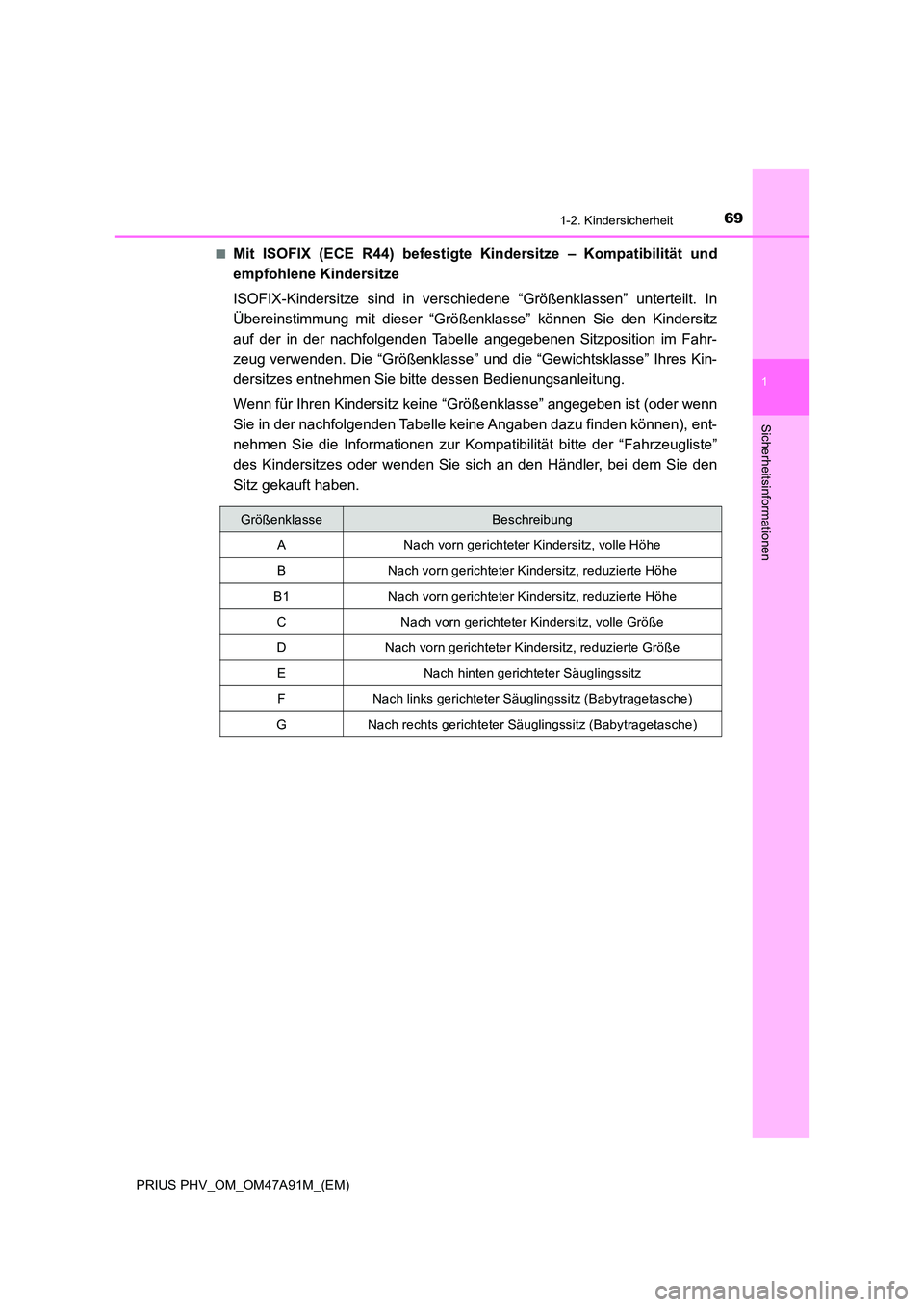

■Mit ISOFIX (ECE R44) befestigte Kindersitze – Kompatibilität und
empfohlene Kindersitze
ISOFIX-Kindersitze sind in verschiedene “Größenklassen” unterteilt. In
Übereinstimmung mit dieser “Grö ßenklasse” können Sie den Kindersitz
auf der in der nachfolgenden Tabelle angegebenen Sitzposition im Fahr-
zeug verwenden. Die “Größenklasse” und die “Gewichtsklasse” Ihres Kin-
dersitzes entnehmen Sie bitte dessen Bedienungsanleitung.
Wenn für Ihren Kindersitz keine “Größenklasse” angegeben ist (oder wenn
Sie in der nachfolgenden Tabelle keine Angaben dazu finden können), ent-
nehmen Sie die Informationen zur Kompatibilität bitte der “Fahrzeugliste”
des Kindersitzes oder wenden Sie sich an den Händler, bei dem Sie den
Sitz gekauft haben.
GrößenklasseBeschreibung
A Nach vorn gerichteter Kindersitz, volle Höhe
B Nach vorn gerichteter Kindersitz, reduzierte Höhe
B1 Nach vorn gerichteter Kindersitz, reduzierte Höhe
C Nach vorn gerichteter Kindersitz, volle Größe
D Nach vorn gerichteter Kindersitz, reduzierte Größe
E Nach hinten gerichteter Säuglingssitz
F Nach links gerichteter Säuglingssitz (Babytragetasche)
G Nach rechts gerichteter Säuglingssitz (Babytragetasche)

701-2. Kindersicherheit
PRIUS PHV_OM_OM47A91M_(EM)

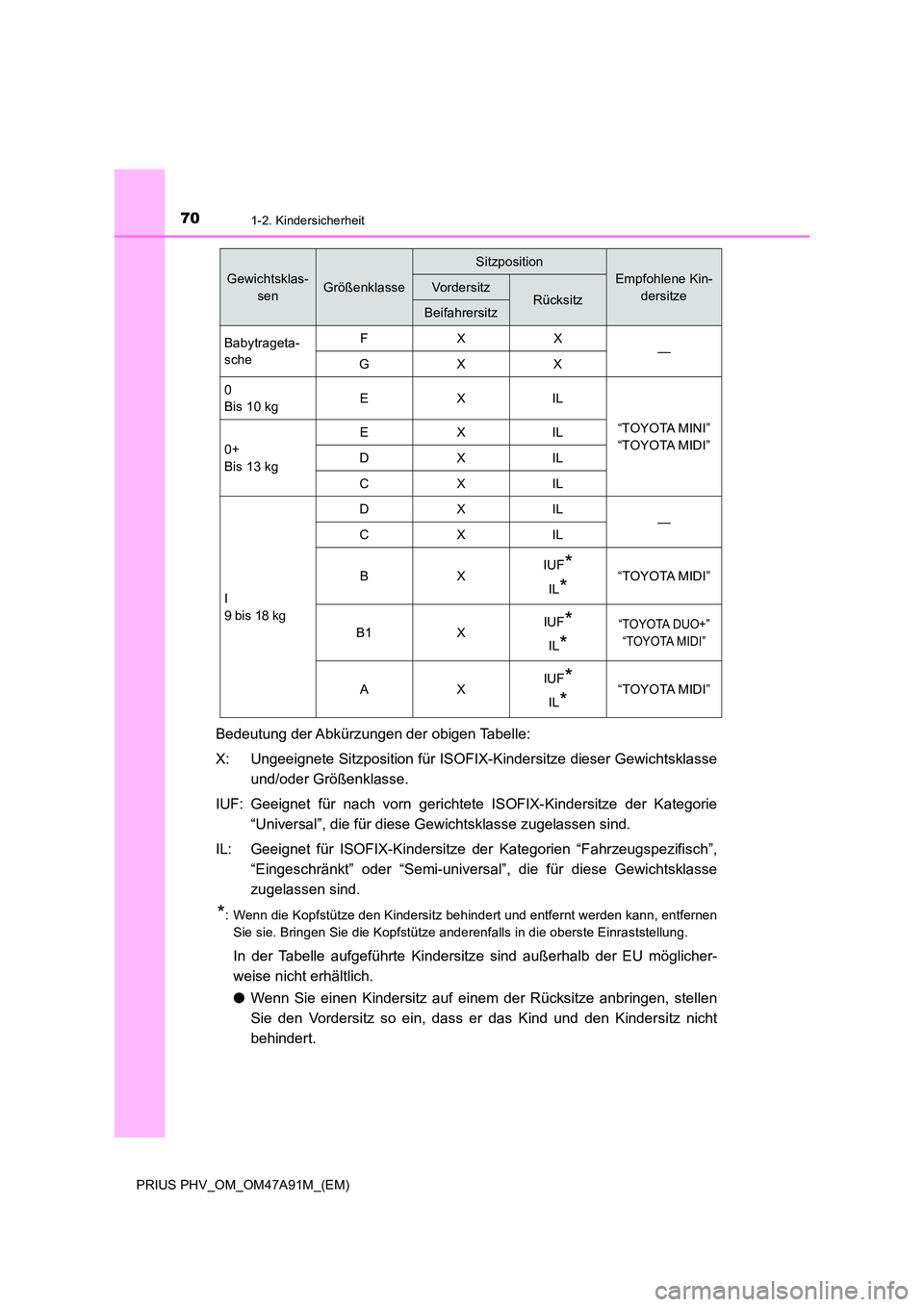

Bedeutung der Abkürzungen der obigen Tabelle:
X: Ungeeignete Sitzposition für ISOFIX-Kindersitze dieser Gewichtsklasse
und/oder Größenklasse.
IUF: Geeignet für nach vorn gerichtete ISOFIX-Kindersitze der Kategorie
“Universal”, die fü r diese Gewichtsklasse zugelassen sind.
IL: Geeignet für ISOFIX-Kindersitze der Kategorien “Fahrzeugspezifisch”,
“Eingeschränkt” oder “Semi-universal”, die für diese Gewichtsklasse
zugelassen sind.
*: Wenn die Kopfstütze den Kindersitz behindert und entfernt werden kann, entfernen
Sie sie. Bringen Sie die Kopfstütze anderenfalls in die oberste Einraststellung.
In der Tabelle aufgeführte Kindersitz e sind außerhalb der EU möglicher-
weise nicht erhältlich.
● Wenn Sie einen Kindersitz auf einem der Rücksitze anbringen, stellen
Sie den Vordersitz so ein, dass er das Kind und den Kindersitz nicht
behindert.
Gewichtsklas-
senGrößenklasse
Sitzposition
Empfohlene Kin-
dersitzeVo r d e rs it zRücksitzBeifahrersitz
Babytrageta-
sche
FXX — GXX
0
Bis 10 kg EXIL
“TOYOTA MINI”
“TOYOTA MIDI” 0+
Bis 13 kg
EXIL
DXIL
CXIL
I
9 bis 18 kg
DXIL —CXIL
BX IUF*
IL*“TOYOTA MIDI”
B1 X IUF*
IL*
“TOYOTA DUO+”
“TOYOTA MIDI”
AX IUF*
IL*“TOYOTA MIDI”

711-2. Kindersicherheit
1
PRIUS PHV_OM_OM47A91M_(EM)
Sicherheitsinformationen

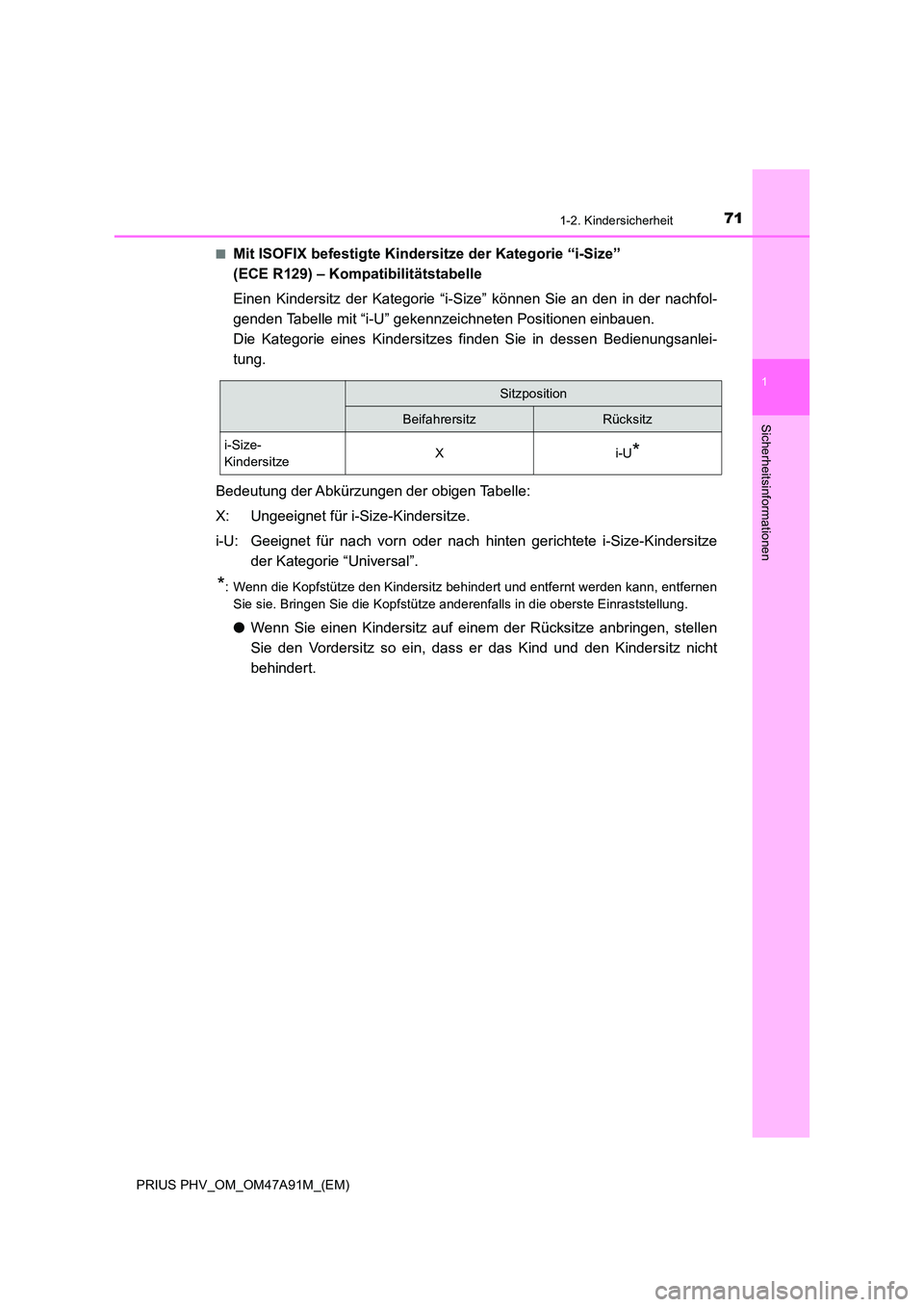

■Mit ISOFIX befestigte Kindersitze der Kategorie “i-Size”
(ECE R129) – Kompatibilitätstabelle
Einen Kindersitz der Kategorie “i-Size” können Sie an den in der nachfol-
genden Tabelle mit “i-U” gekennzeichneten Positionen einbauen.
Die Kategorie eines Kindersitzes finden Sie in dessen Bedienungsanlei-
tung.
Bedeutung der Abkürzungen der obigen Tabelle:
X: Ungeeignet für i-Size-Kindersitze.
i-U: Geeignet für nach vorn oder nach hinten gerichtete i-Size-Kindersitze
der Kategorie “Universal”.
*: Wenn die Kopfstütze den Kindersitz behindert und entfernt werden kann, entfernen
Sie sie. Bringen Sie die Kopfstütze anderenfalls in die oberste Einraststellung.
● Wenn Sie einen Kindersitz auf einem der Rücksitze anbringen, stellen
Sie den Vordersitz so ein, dass er das Kind und den Kindersitz nicht
behindert.
Sitzposition
BeifahrersitzRücksitz
i-Size-
KindersitzeXi-U*

721-2. Kindersicherheit
PRIUS PHV_OM_OM47A91M_(EM)

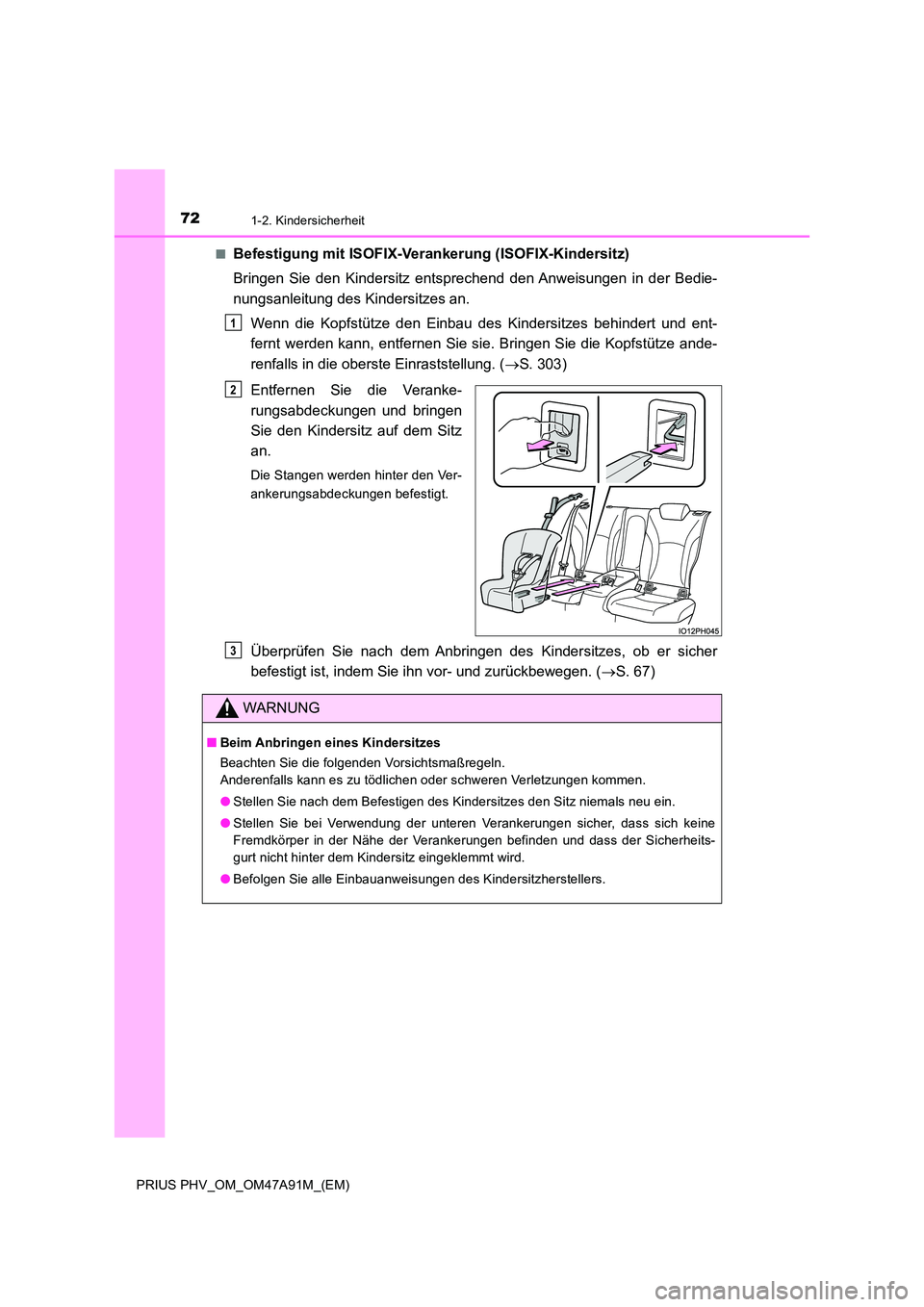

■Befestigung mit ISOFIX-Verankerung (ISOFIX-Kindersitz)
Bringen Sie den Kindersitz entsprechend den Anweisungen in der Bedie-
nungsanleitung des Kindersitzes an.
Wenn die Kopfstütze den Einbau des Kindersitzes behindert und ent-
fernt werden kann, entfernen Sie sie. Bringen Sie die Kopfstütze ande-
renfalls in die oberste Einraststellung. ( S. 303)
Entfernen Sie die Veranke-
rungsabdeckungen und bringen
Sie den Kindersitz auf dem Sitz
an.
Die Stangen werden hinter den Ver-
ankerungsabdeckungen befestigt.
Überprüfen Sie nach dem Anbringen des Kindersitzes, ob er sicher
befestigt ist, indem Sie ihn vor- und zurückbewegen. ( S. 67)
1
2
WARNUNG
■Beim Anbringen eines Kindersitzes
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
● Stellen Sie nach dem Befestigen des Kindersitzes den Sitz niemals neu ein.
● Stellen Sie bei Verwendung der unteren Verankerungen sicher, dass sich keine
Fremdkörper in der Nähe der Verankerungen befinden und dass der Sicherheits-
gurt nicht hinter dem Kindersitz eingeklemmt wird.
● Befolgen Sie alle Einbauanweisungen des Kindersitzherstellers.
3
