2016 TOYOTA PRIUS PLUG-IN HYBRID Betriebsanleitungen (in German)

2013. Kombiinstrument
3
Kombiinstrument
PRIUS PHV_OM_OM47A91M_(EM)■

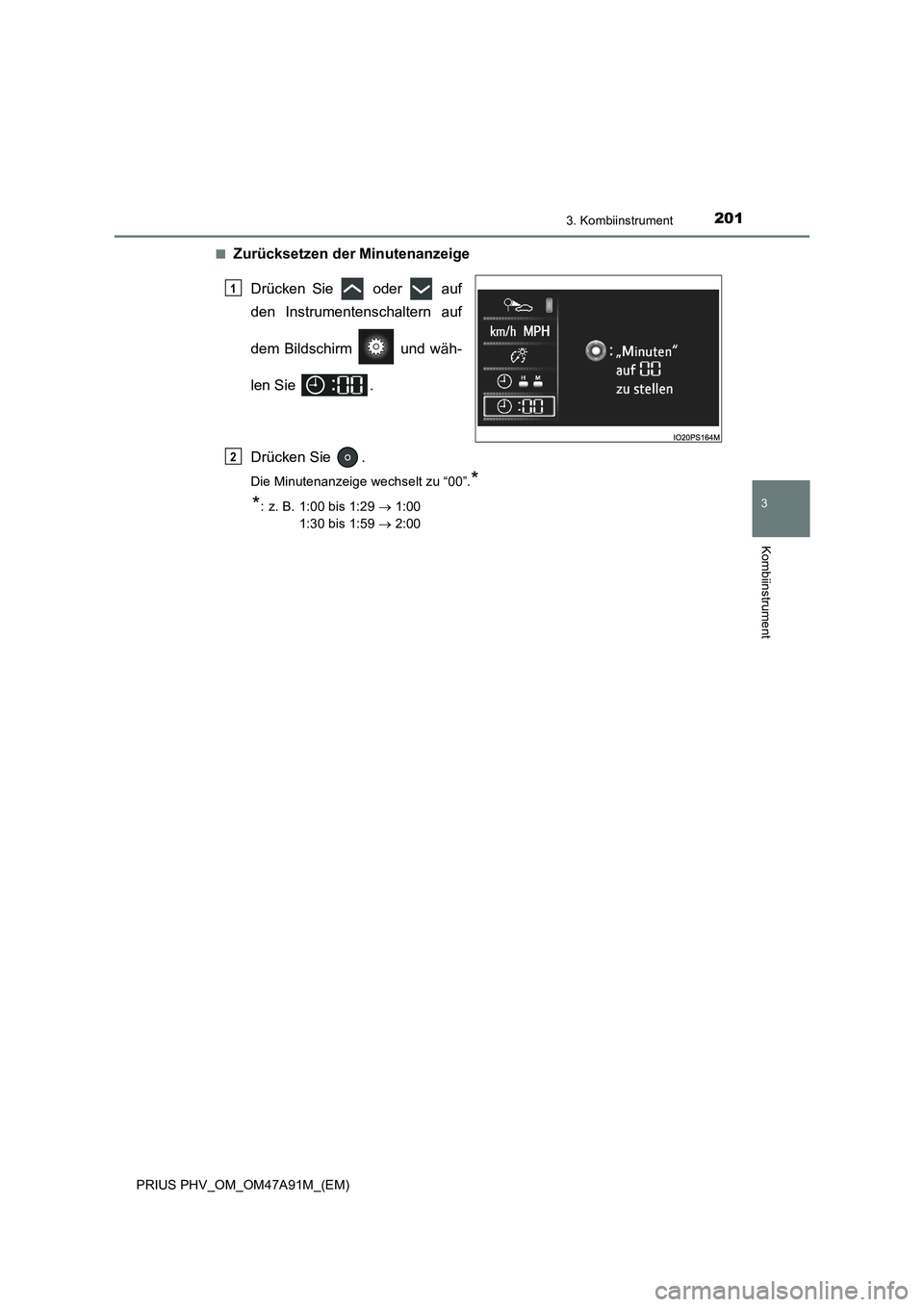

Zurücksetzen der Minutenanzeige
Drücken Sie oder auf
den Instrumentenschaltern auf
dem Bildschirm und wäh-
len Sie .
Drücken Sie .
Die Minutenanzeige wechselt zu “00”.*
*
: z. B. 1:00 bis 1:29  1:00
1:30 bis 1:59  2:00
1
2

2023. Kombiinstrument
PRIUS PHV_OM_OM47A91M_(EM)

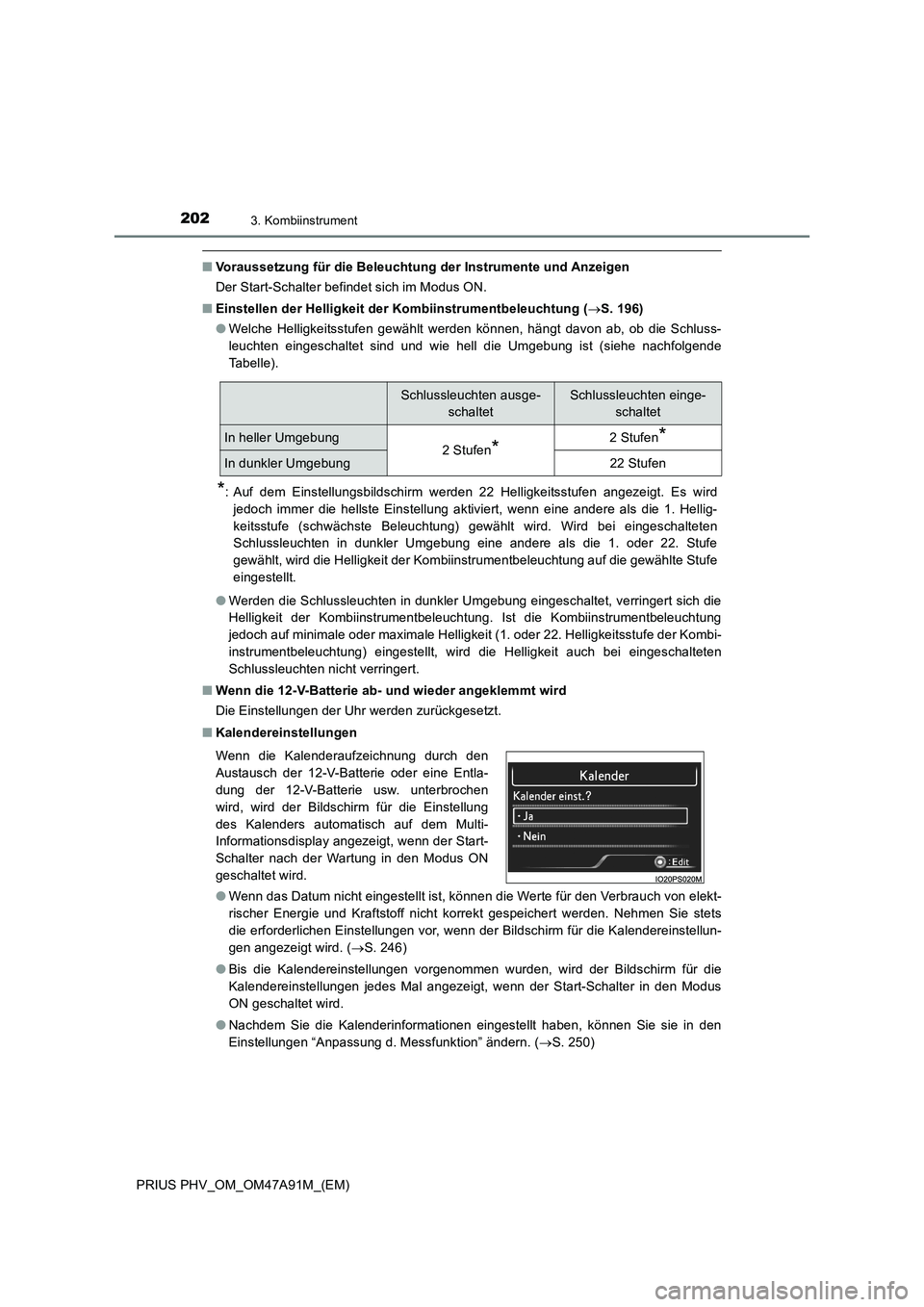

■Voraussetzung für die Beleuchtung der Instrumente und Anzeigen
Der Start-Schalter befindet sich im Modus ON.
■Einstellen der Helligkeit der Kombiinstrumentbeleuchtung (S. 196)
●Welche Helligkeitsstufen gewählt werden können, hängt davon ab, ob die Schluss-
leuchten eingeschaltet sind und wie hell die Umgebung ist (siehe nachfolgende
Tabelle).
*: Auf dem Einstellungsbildschirm werden 22 Helligkeitsstufen angezeigt. Es wird
jedoch immer die hellste Einstellung aktiviert, wenn eine andere als die 1. Hellig-
keitsstufe (schwächste Beleuchtung) gewählt wird. Wird bei eingeschalteten
Schlussleuchten in dunkler Umgebung eine andere als die 1. oder 22. Stufe
gewählt, wird die Helligkeit der Kombiinstrumentbeleuchtung auf die gewählte Stufe
eingestellt.
●Werden die Schlussleuchten in dunkler Umgebung eingeschaltet, verringert sich die
Helligkeit der Kombiinstrumentbeleuchtung. Ist die Kombiinstrumentbeleuchtung
jedoch auf minimale oder maximale Helligkeit (1. oder 22. Helligkeitsstufe der Kombi-
instrumentbeleuchtung) eingestellt, wird die Helligkeit auch bei eingeschalteten
Schlussleuchten nicht verringert.
■Wenn die 12-V-Batterie ab- und wieder angeklemmt wird
Die Einstellungen der Uhr werden zurückgesetzt.
■Kalendereinstellungen
●Wenn das Datum nicht eingestellt ist, können die Werte für den Verbrauch von elekt-
rischer Energie und Kraftstoff nicht korrekt gespeichert werden. Nehmen Sie stets
die erforderlichen Einstellungen vor, wenn der Bildschirm für die Kalendereinstellun-
gen angezeigt wird. (S. 246)
●Bis die Kalendereinstellungen vorgenommen wurden, wird der Bildschirm für die
Kalendereinstellungen jedes Mal angezeigt, wenn der Start-Schalter in den Modus
ON geschaltet wird.
●Nachdem Sie die Kalenderinformationen eingestellt haben, können Sie sie in den
Einstellungen “Anpassung d. Messfunktion” ändern. (S. 250)
Schlussleuchten ausge-
schaltetSchlussleuchten einge-
schaltet
In heller Umgebung2 Stufen*2 Stufen*
In dunkler Umgebung22 Stufen
Wenn die Kalenderaufzeichnung durch den
Austausch der 12-V-Batterie oder eine Entla-
dung der 12-V-Batterie usw. unterbrochen
wird, wird der Bildschirm für die Einstellung
des Kalenders automatisch auf dem Multi-
Informationsdisplay angezeigt, wenn der Start-
Schalter nach der Wartung in den Modus ON
geschaltet wird.

2033. Kombiinstrument
3
Kombiinstrument
PRIUS PHV_OM_OM47A91M_(EM)

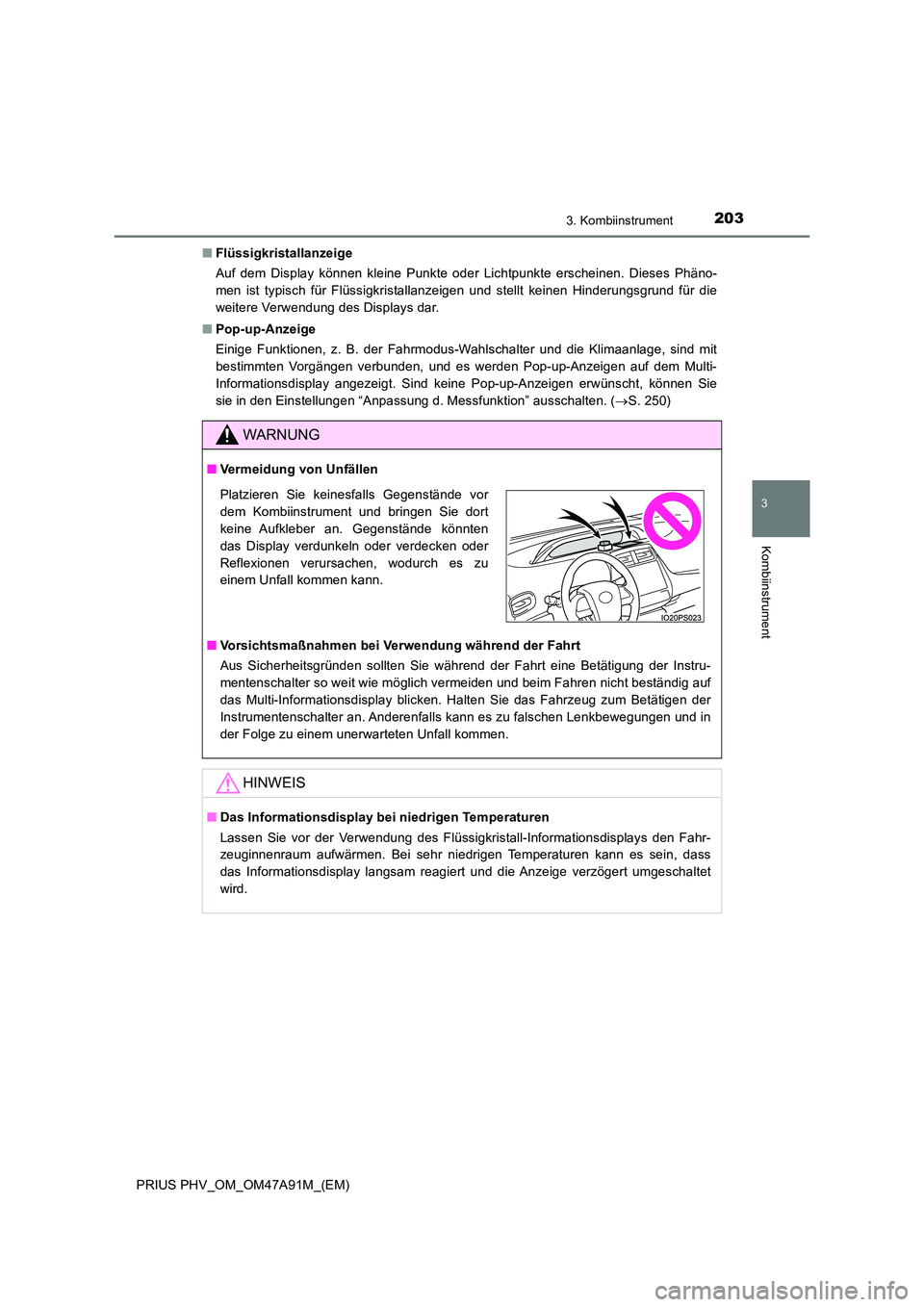

■ Flüssigkristallanzeige
Auf dem Display können kleine Punkte oder Lichtpunkte erscheinen. Dieses Phäno-
men ist typisch für Flüssigkristallanzeigen und stellt keinen Hinderungsgrund für die
weitere Verwendung des Displays dar.
■ Pop-up-Anzeige
Einige Funktionen, z. B. der Fahrmodus-Wahlschalter und die Klimaanlage, sind mit
bestimmten Vorgängen verbunden, und es werden Pop-up-Anzeigen auf dem Multi-
Informationsdisplay angezeigt. Sind keine Pop-up-Anzeigen erwünscht, können Sie
sie in den Einstellungen “Anpassung d. Messfunktion” ausschalten. ( S. 250)
WARNUNG
■Vermeidung von Unfällen
■ Vorsichtsmaßnahmen bei Verwendung während der Fahrt
Aus Sicherheitsgründen sollten Sie während der Fahrt eine Betätigung der Instru-
mentenschalter so weit wie möglich vermeiden und beim Fahren nicht beständig auf
das Multi-Informationsdisplay blicken. Halten Sie das Fahrzeug zum Betätigen der
Instrumentenschalter an. Anderenfalls kann es zu falschen Lenkbewegungen und in
der Folge zu einem unerwarteten Unfall kommen.
HINWEIS
■ Das Informationsdisplay bei niedrigen Temperaturen
Lassen Sie vor der Verwendung des Flüssigkristall-Informationsdisplays den Fahr-
zeuginnenraum aufwärmen. Bei sehr niedrigen Temperaturen kann es sein, dass
das Informationsdisplay langsam reagiert und die Anzeige verzögert umgeschaltet
wird.
Platzieren Sie keinesfalls Gegenstände vor
dem Kombiinstrument und bringen Sie dort
keine Aufkleber an. Gegenstände könnten
das Display verdunkeln oder verdecken oder
Reflexionen verursachen, wodurch es zu
einem Unfall kommen kann.

2043. Kombiinstrument
PRIUS PHV_OM_OM47A91M_(EM)

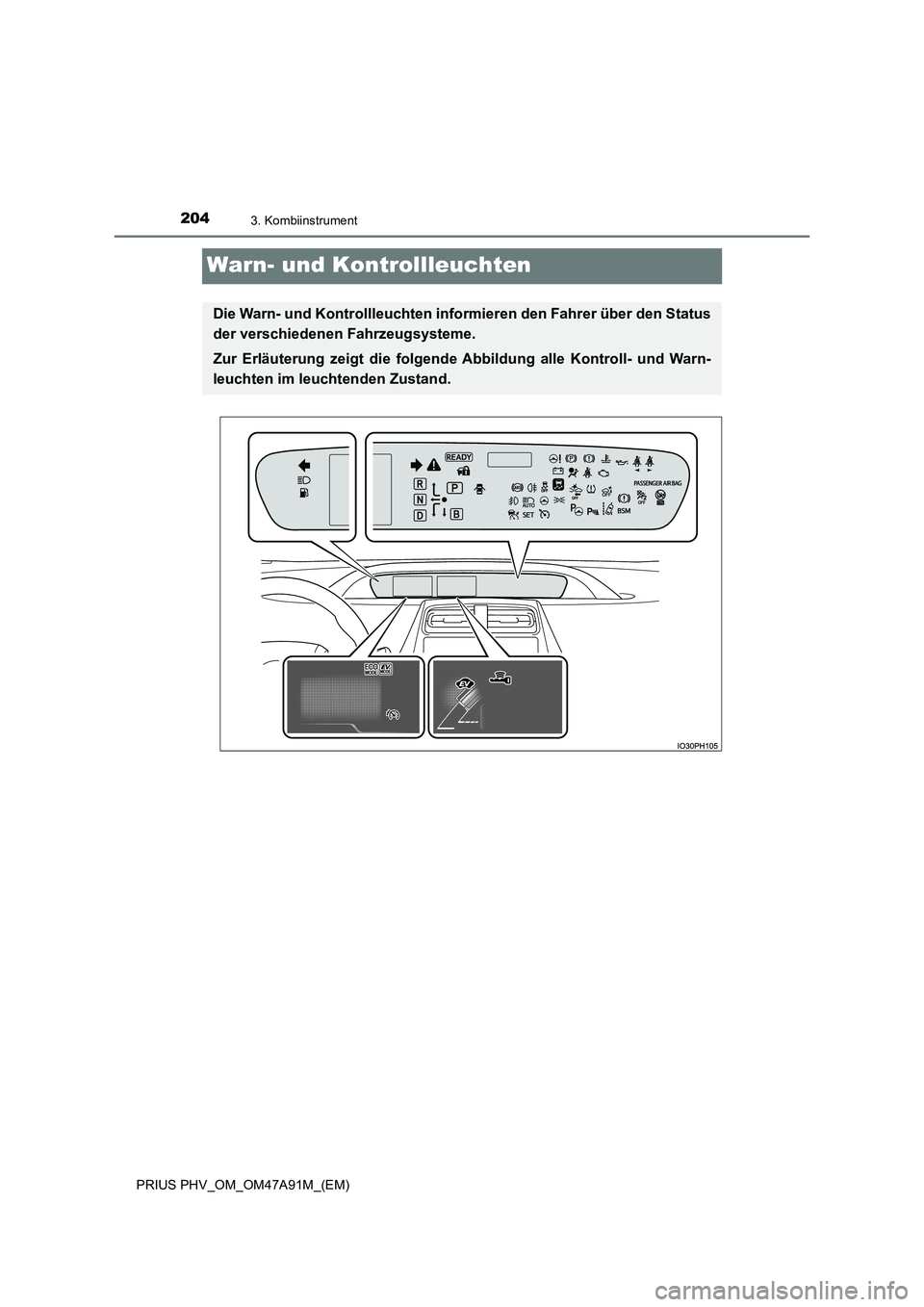

Warn- und Kontrollleuchten
Die Warn- und Kontrollleuchten informieren den Fahrer über den Status
der verschiedenen Fahrzeugsysteme.
Zur Erläuterung zeigt die folgende Abbildung alle Kontroll- und Warn-
leuchten im leuchtenden Zustand.

2053. Kombiinstrument
3
Kombiinstrument
PRIUS PHV_OM_OM47A91M_(EM)

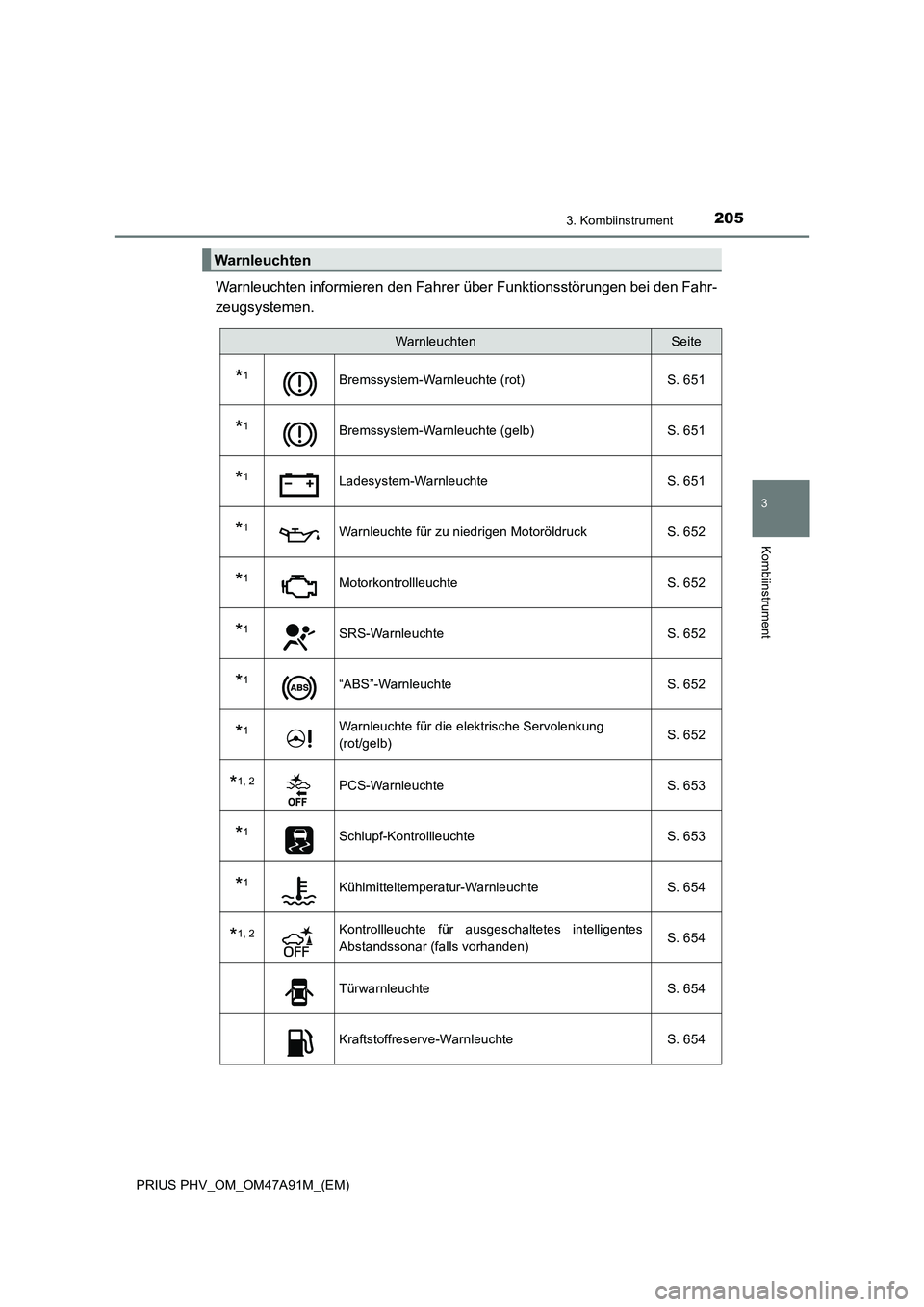

Warnleuchten informieren den Fahrer über Funktionsstörungen bei den Fahr-
zeugsystemen.
Warnleuchten
WarnleuchtenSeite
*1Bremssystem-Warnleuchte (rot) S. 651
*1Bremssystem-Warnleuchte (gelb) S. 651
*1Ladesystem-Warnleuchte S. 651
*1Warnleuchte für zu niedrigen Motoröldruck S. 652
*1Motorkontrollleuchte S. 652
*1SRS-Warnleuchte S. 652
*1“ABS”-Warnleuchte S. 652
*1Warnleuchte für die elektrische Servolenkung
(rot/gelb) S. 652
*1, 2PCS-Warnleuchte S. 653
*1Schlupf-Kontrollleuchte S. 653
*1Kühlmitteltemperatur-Warnleuchte S. 654
*1, 2Kontrollleuchte für ausgeschaltetes intelligentes
Abstandssonar (falls vorhanden) S. 654
Türwarnleuchte S. 654
Kraftstoffreserve-Warnleuchte S. 654

2063. Kombiinstrument
PRIUS PHV_OM_OM47A91M_(EM)
*1: Diese Leuchten leuchten auf, wenn der Start-Schalter in den Modus ON geschaltet
wird, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen
nach dem Start des Hybridsystems oder nach einigen Sekunden. Wenn eine
Leuchte nicht aufleuchtet oder die Leuchten nicht wieder erlöschen, kann eine
Funktionsstörung eines Systems vorliegen. Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
*2: Die Leuchte blinkt, um eine Störung anzuzeigen.
Die Kontrollleuchten informieren den Fahrer über den Betriebszustand der
verschiedenen Fahrzeugsysteme.
Warnleuchte für den Fahrer- und
Beifahrer-SicherheitsgurtS. 655
Warnleuchte für die Rücksitz-Sicherheitsgurte S. 655
*1Hauptwarnleuchte S. 655
*1Reifendruck-Warnleuchte S. 655
Kontrollleuchten
WarnleuchtenSeite
KontrollleuchtenSeite
Blinker-Kontrollleuchte S. 345
Standlicht-Kontrollleuchte S. 347
Kontrollleuchte für die Feststellbremse S. 346
Fernlicht-Kontrollleuchte S. 347
Nebelscheinwerfer-Kontrollleuchte S. 357
Nebelschlussleuchten-Kontrollleuchte S. 357

2073. Kombiinstrument
3
Kombiinstrument
PRIUS PHV_OM_OM47A91M_(EM)

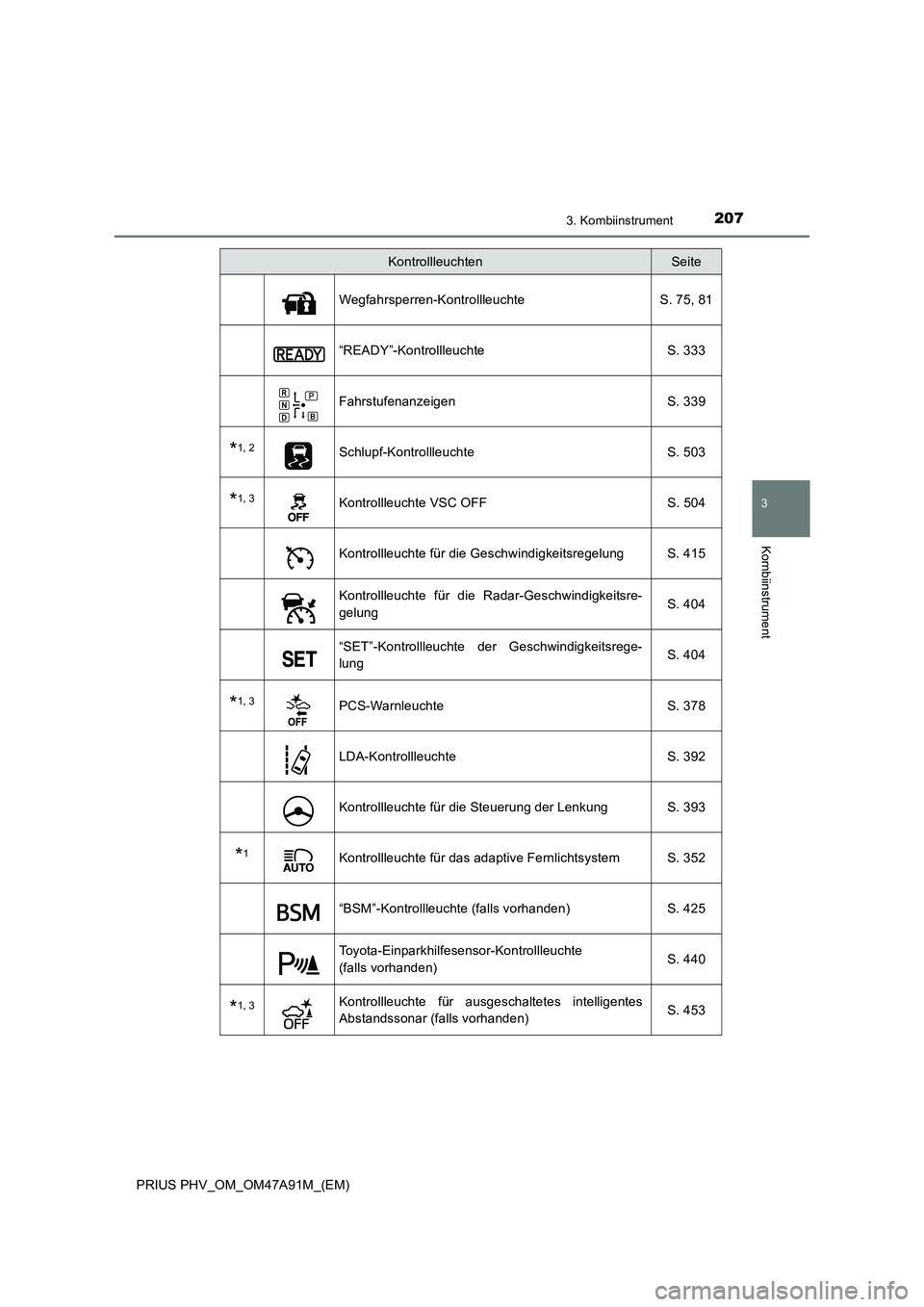

Wegfahrsperren-Kontrollleuchte S. 75, 81
“READY”-Kontrollleuchte S. 333
Fahrstufenanzeigen S. 339
*1, 2Schlupf-Kontrollleuchte S. 503
*1, 3Kontrollleuchte VSC OFF S. 504
Kontrollleuchte für die Geschwindigkeitsregelung S. 415
Kontrollleuchte für die Radar-Geschwindigkeitsre-
gelung S. 404
“SET”-Kontrollleuchte der Geschwindigkeitsrege-
lung S. 404
*1, 3PCS-Warnleuchte S. 378
LDA-Kontrollleuchte S. 392
Kontrollleuchte für die Steuerung der Lenkung S. 393
*1Kontrollleuchte für das adaptive Fernlichtsystem S. 352
“BSM”-Kontrollleuchte (falls vorhanden) S. 425
Toyota-Einparkhilfesensor-Kontrollleuchte
(falls vorhanden) S. 440
*1, 3Kontrollleuchte für ausgeschaltetes intelligentes
Abstandssonar (falls vorhanden) S. 453
KontrollleuchtenSeite

2083. Kombiinstrument
PRIUS PHV_OM_OM47A91M_(EM)

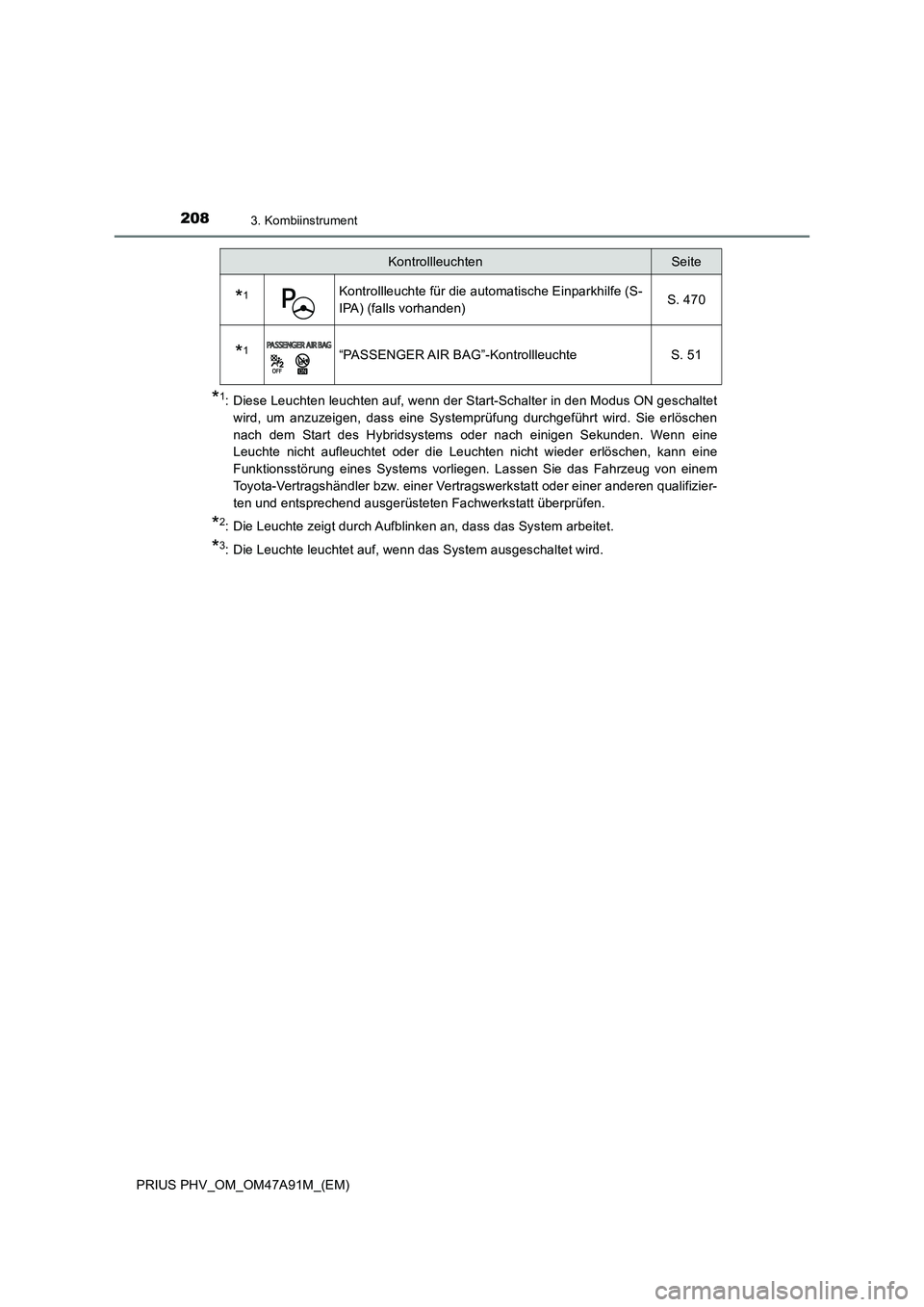

*1: Diese Leuchten leuchten auf, wenn der Start-Schalter in den Modus ON geschaltet
wird, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen
nach dem Start des Hybridsystems oder nach einigen Sekunden. Wenn eine
Leuchte nicht aufleuchtet oder die Leuchten nicht wieder erlöschen, kann eine
Funktionsstörung eines Systems vorliegen. Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
*2: Die Leuchte zeigt durch Aufblinken an, dass das System arbeitet.
*3: Die Leuchte leuchtet auf, wenn das System ausgeschaltet wird.
*1Kontrollleuchte für die automatische Einparkhilfe (S-
IPA) (falls vorhanden) S. 470
*1“PASSENGER AIR BAG”-Kontrollleuchte S. 51
KontrollleuchtenSeite
