6578-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)
8
Wenn Störungen auftreten

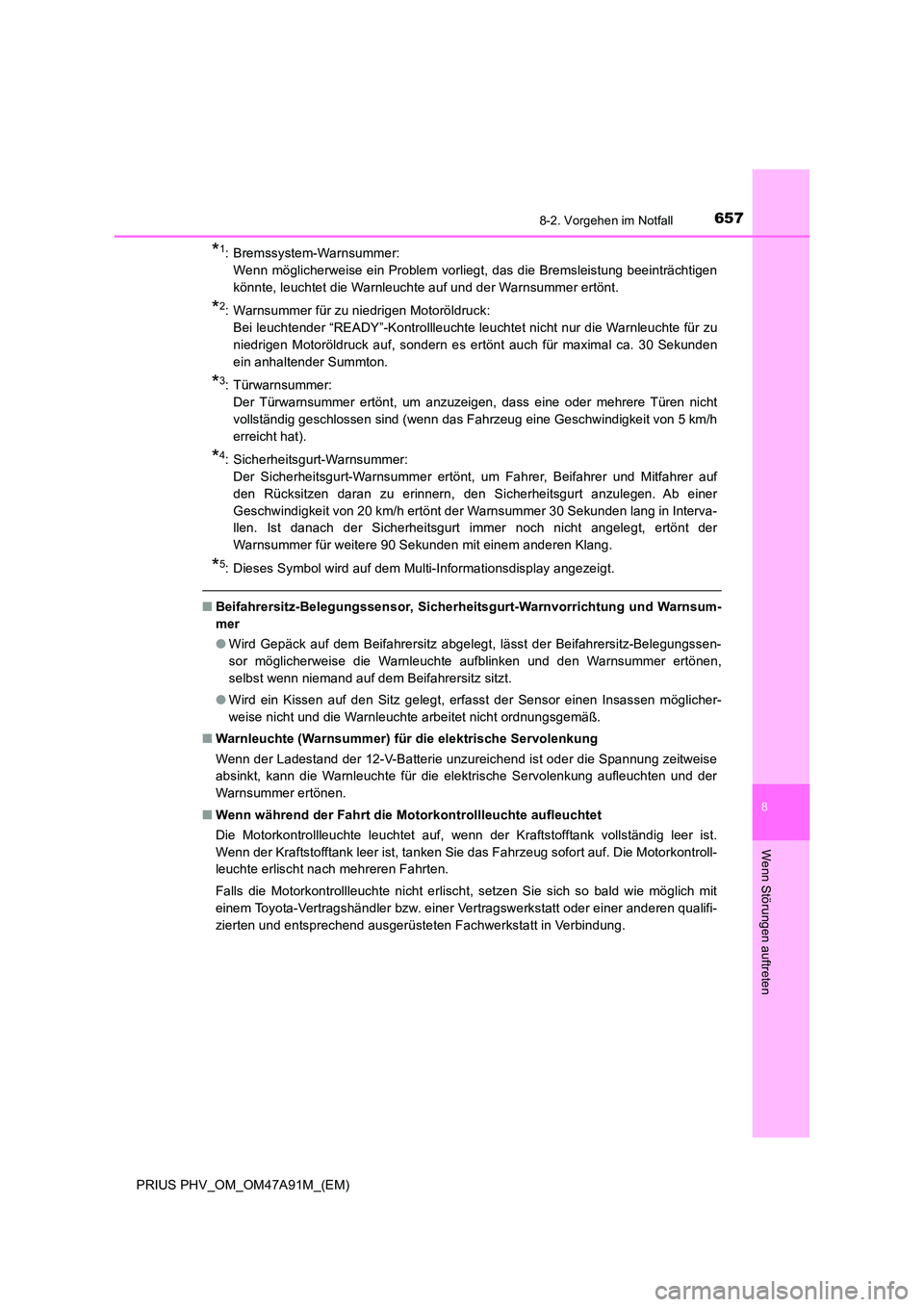

*1: Bremssystem-Warnsummer:
Wenn möglicherweise ein Problem vorliegt, das die Bremsleistung beeinträchtigen
könnte, leuchtet die Warnleuchte auf und der Warnsummer ertönt.
*2: Warnsummer für zu niedrigen Motoröldruck:
Bei leuchtender “READY”-Kontrollleuchte leuchtet nicht nur die Warnleuchte für zu
niedrigen Motoröldruck auf, sondern es ertönt auch für maximal ca. 30 Sekunden
ein anhaltender Summton.
*3: Türwarnsummer:
Der Türwarnsummer ertönt, um anzuzeigen, dass eine oder mehrere Türen nicht
vollständig geschlossen sind (wenn das Fahrzeug eine Geschwindigkeit von 5 km/h
erreicht hat).
*4: Sicherheitsgurt-Warnsummer:
Der Sicherheitsgurt-Warnsummer ertönt, um Fahrer, Beifahrer und Mitfahrer auf
den Rücksitzen daran zu erinnern, den Sicherheitsgurt anzulegen. Ab einer
Geschwindigkeit von 20 km/h ertönt der Warnsummer 30 Sekunden lang in Interva-
llen. Ist danach der Sicherheitsgurt immer noch nicht angelegt, ertönt der
Warnsummer für weitere 90 Sekunden mit einem anderen Klang.
*5: Dieses Symbol wird auf dem Multi-Informationsdisplay angezeigt.
■ Beifahrersitz-Belegungssensor, Sicherheitsgurt-Warnvorrichtung und Warnsum-
mer
● Wird Gepäck auf dem Beifahrersitz abgelegt, lässt der Beifahrersitz-Belegungssen-
sor möglicherweise die Warnleuchte aufblinken und den Warnsummer ertönen,
selbst wenn niemand auf dem Beifahrersitz sitzt.
● Wird ein Kissen auf den Sitz gelegt, erfasst der Sensor einen Insassen möglicher-
weise nicht und die Warnleuchte arbeitet nicht ordnungsgemäß.
■ Warnleuchte (Warnsummer) für die elektrische Servolenkung
Wenn der Ladestand der 12-V-Batterie unzureichend ist oder die Spannung zeitweise
absinkt, kann die Warnleuchte für die elektrische Servolenkung aufleuchten und der
Warnsummer ertönen.
■ Wenn während der Fahrt die Motorkontrollleuchte aufleuchtet
Die Motorkontrollleuchte leuchtet auf, wenn der Kraftstofftank vollständig leer ist.
Wenn der Kraftstofftank leer ist, tanken Sie das Fahrzeug sofort auf. Die Motorkontroll-
leuchte erlischt nach mehreren Fahrten.
Falls die Motorkontrollleuchte nicht erlischt, setzen Sie sich so bald wie möglich mit
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifi-
zierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.

6588-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)

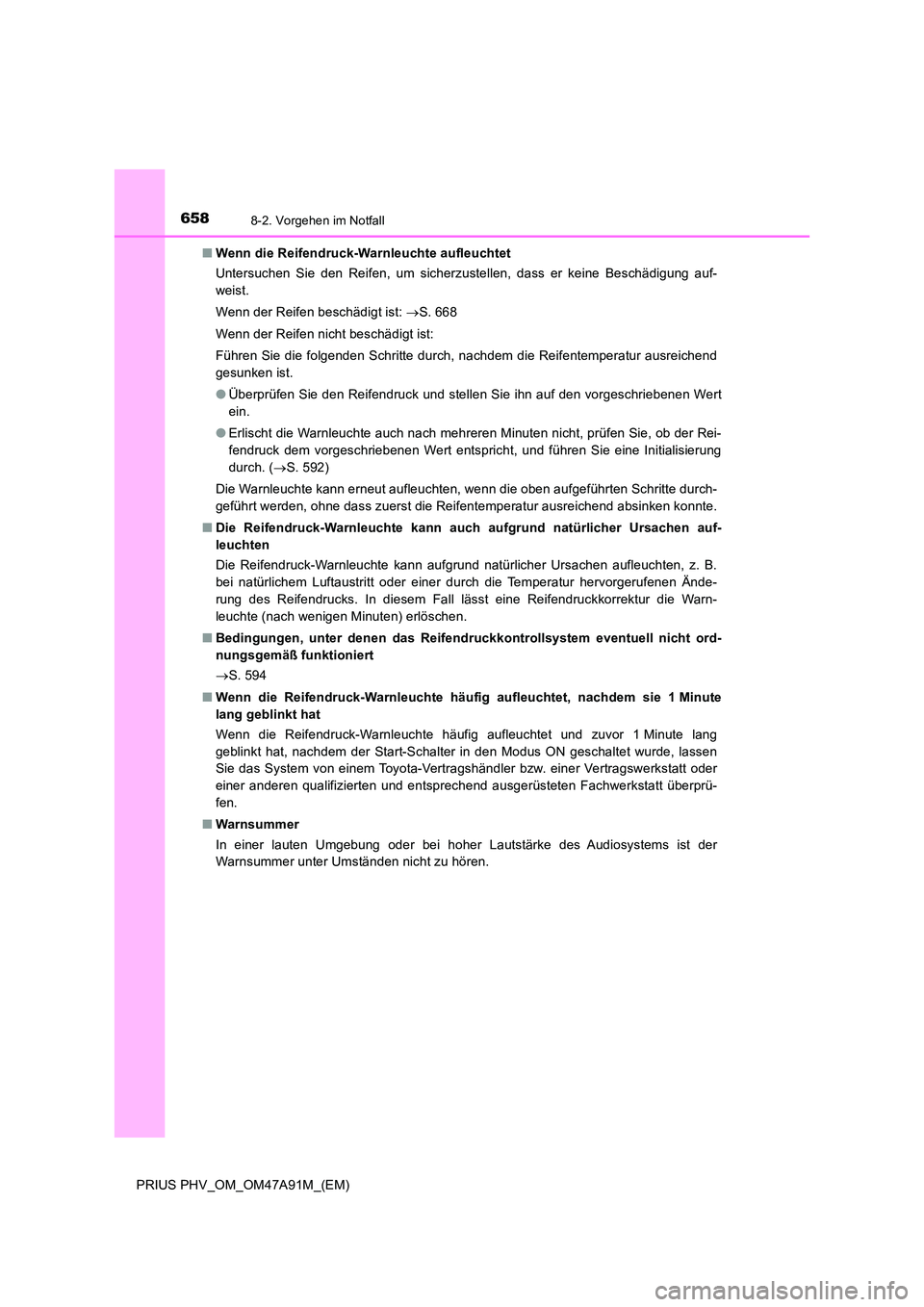

■ Wenn die Reifendruck-Warnleuchte aufleuchtet
Untersuchen Sie den Reifen, um sicherzustellen, dass er keine Beschädigung auf-
weist.
Wenn der Reifen beschädigt ist: S. 668
Wenn der Reifen nicht beschädigt ist:
Führen Sie die folgenden Schritte durch, nachdem die Reifentemperatur ausreichend
gesunken ist.
● Überprüfen Sie den Reifendruck und stellen Sie ihn auf den vorgeschriebenen Wert
ein.
● Erlischt die Warnleuchte auch nach mehreren Minuten nicht, prüfen Sie, ob der Rei-
fendruck dem vorgeschriebenen Wert entspricht, und führen Sie eine Initialisierung
durch. ( S. 592)
Die Warnleuchte kann erneut aufleuchten, wenn die oben aufgeführten Schritte durch-
geführt werden, ohne dass zuerst die Reifentemperatur ausreichend absinken konnte.
■ Die Reifendruck-Warnleuchte kann auch aufgrund natürlicher Ursachen auf-
leuchten
Die Reifendruck-Warnleuchte kann aufgrund natürlicher Ursachen aufleuchten, z. B.
bei natürlichem Luftaustritt oder einer durch die Temperatur hervorgerufenen Ände-
rung des Reifendrucks. In diesem Fall lässt eine Reifendruckkorrektur die Warn-
leuchte (nach wenigen Minuten) erlöschen.
■ Bedingungen, unter denen das Reifendruckkontrollsystem eventuell nicht ord-
nungsgemäß funktioniert
 S. 594
■ Wenn die Reifendruck-Warnleuchte häufig aufleuchtet, nachdem sie 1 Minute
lang geblinkt hat
Wenn die Reifendruck-Warnleuchte häufig aufleuchtet und zuvor 1 Minute lang
geblinkt hat, nachdem der Start-Schalter in den Modus ON geschaltet wurde, lassen
Sie das System von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprü-
fen.
■ Warnsummer
In einer lauten Umgebung oder bei hoher Lautstärke des Audiosystems ist der
Warnsummer unter Umständen nicht zu hören.

6598-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)
8
Wenn Störungen auftreten

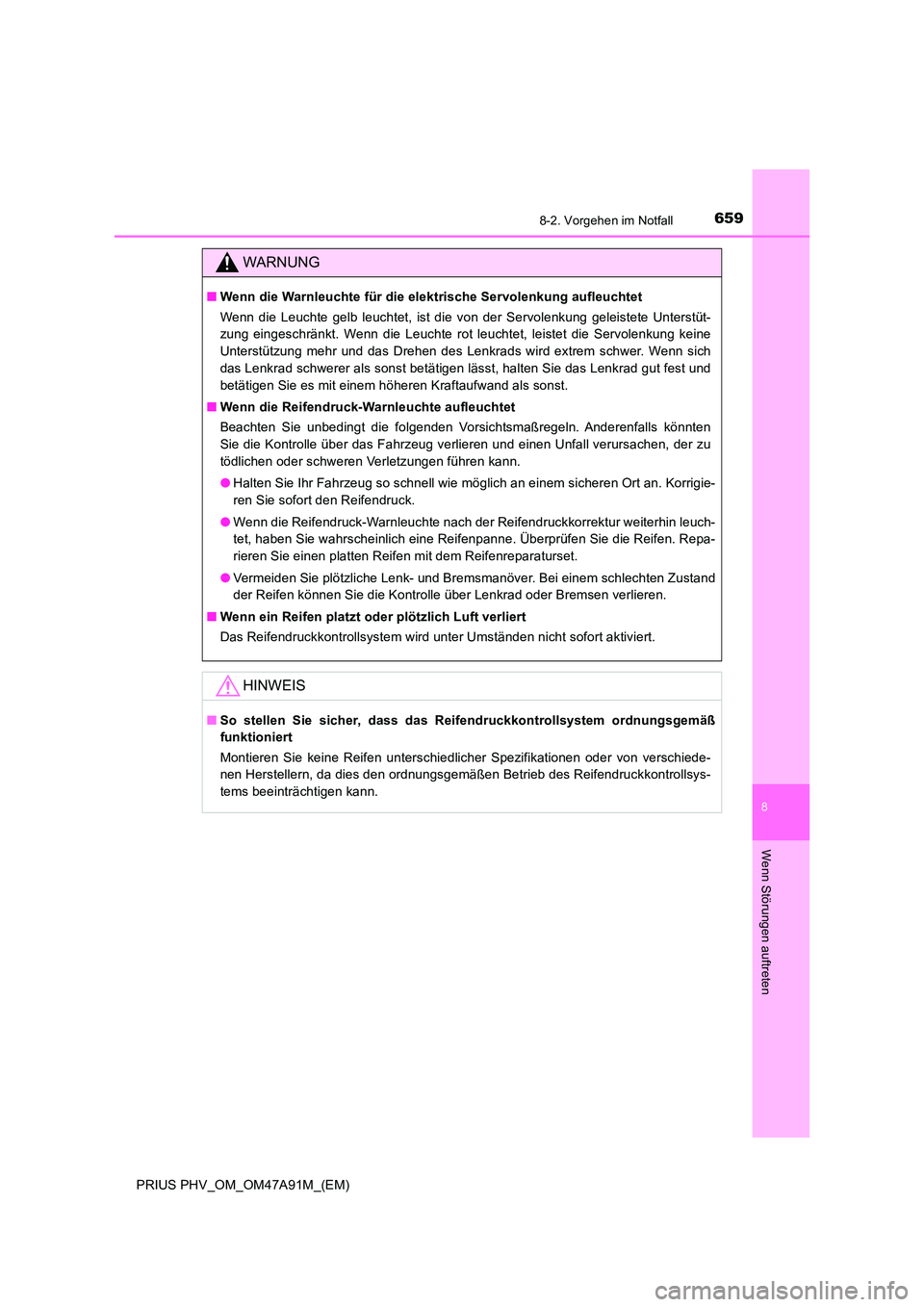

WARNUNG
■Wenn die Warnleuchte für die elektrische Servolenkung aufleuchtet
Wenn die Leuchte gelb leuchtet, ist die von der Servolenkung geleistete Unterstüt-
zung eingeschränkt. Wenn die Leuchte rot leuchtet, leistet die Servolenkung keine
Unterstützung mehr und das Drehen des Lenkrads wird extrem schwer. Wenn sich
das Lenkrad schwerer als sonst betätigen lässt, halten Sie das Lenkrad gut fest und
betätigen Sie es mit einem höheren Kraftaufwand als sonst.
■ Wenn die Reifendruck-Warnleuchte aufleuchtet
Beachten Sie unbedingt die folgenden Vorsichtsmaßregeln. Anderenfalls könnten
Sie die Kontrolle über das Fahrzeug verlieren und einen Unfall verursachen, der zu
tödlichen oder schweren Verletzungen führen kann.
● Halten Sie Ihr Fahrzeug so schnell wie möglich an einem sicheren Ort an. Korrigie-
ren Sie sofort den Reifendruck.
● Wenn die Reifendruck-Warnleuchte nach der Reifendruckkorrektur weiterhin leuch-
tet, haben Sie wahrscheinlich eine Reifenpanne. Überprüfen Sie die Reifen. Repa-
rieren Sie einen platten Reifen mit dem Reifenreparaturset.
● Vermeiden Sie plötzliche Lenk- und Bremsmanöver. Bei einem schlechten Zustand
der Reifen können Sie die Kontrolle über Lenkrad oder Bremsen verlieren.
■ Wenn ein Reifen platzt oder plötzlich Luft verliert
Das Reifendruckkontrollsystem wird unter Umständen nicht sofort aktiviert.
HINWEIS
■ So stellen Sie sicher, dass das Reifendruckkontrollsystem ordnungsgemäß
funktioniert
Montieren Sie keine Reifen unterschiedlicher Spezifikationen oder von verschiede-
nen Herstellern, da dies den ordnungsgemäßen Betrieb des Reifendruckkontrollsys-
tems beeinträchtigen kann.

6608-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)

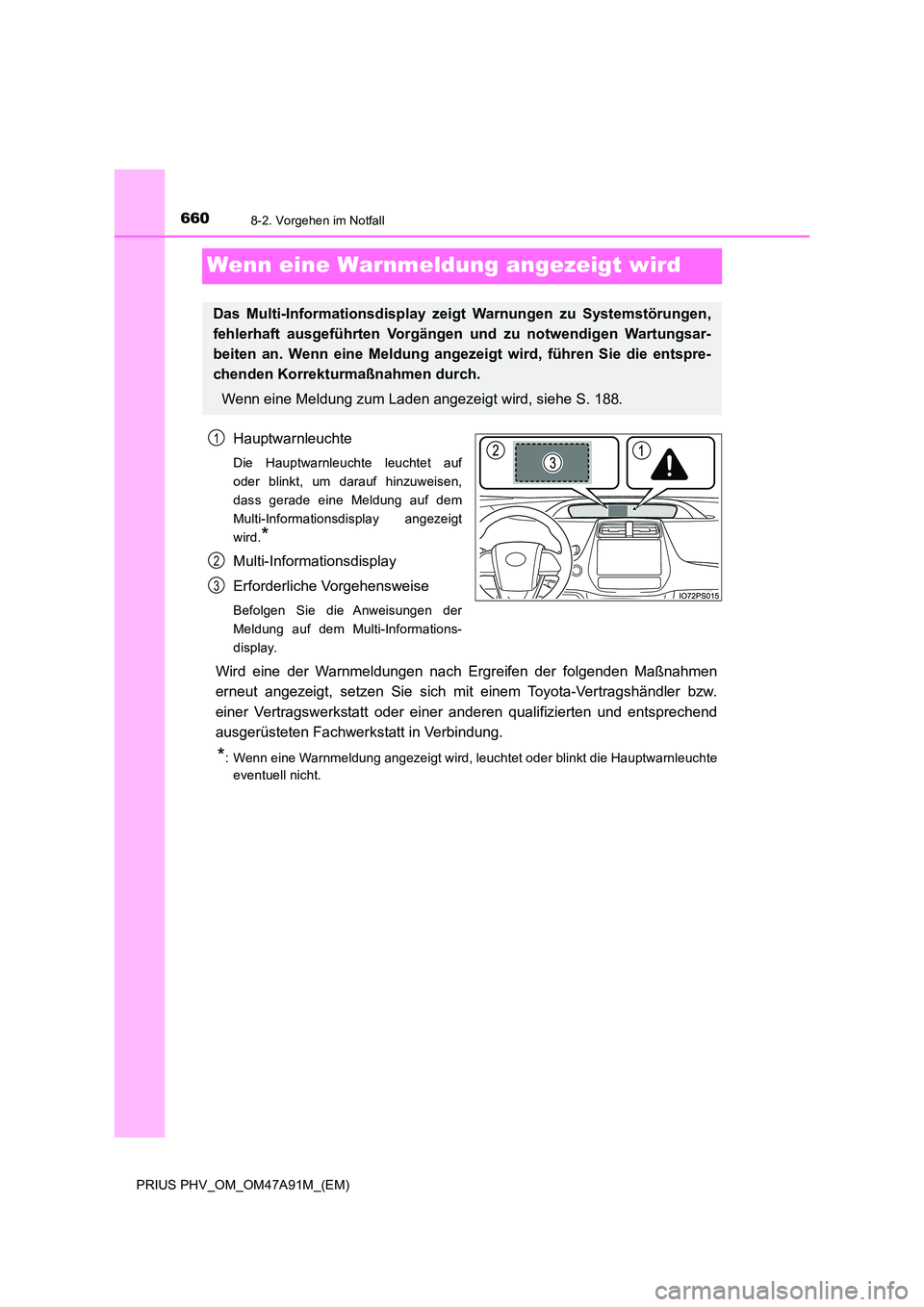

Wenn eine Warnmeldung angezeigt wird
Hauptwarnleuchte
Die Hauptwarnleuchte leuchtet auf
oder blinkt, um darauf hinzuweisen,
dass gerade eine Meldung auf dem
Multi-Informationsdisplay angezeigt
wird.*
Multi-Informationsdisplay
Erforderliche Vorgehensweise
Befolgen Sie die Anweisungen der
Meldung auf dem Multi-Informations-
display.
Wird eine der Warnmeldungen nach Ergreifen der folgenden Maßnahmen
erneut angezeigt, setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt in Verbindung.
*: Wenn eine Warnmeldung angezeigt wird, leuchtet oder blinkt die Hauptwarnleuchte
eventuell nicht.
Das Multi-Informationsdisplay zeigt Warnungen zu Systemstörungen,
fehlerhaft ausgeführten Vorgängen und zu notwendigen Wartungsar-
beiten an. Wenn eine Meldung angezeigt wird, führen Sie die entspre-
chenden Korrekturmaßnahmen durch.
Wenn eine Meldung zum Laden angezeigt wird, siehe S. 188.
1
2
3

6618-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)
8
Wenn Störungen auftreten

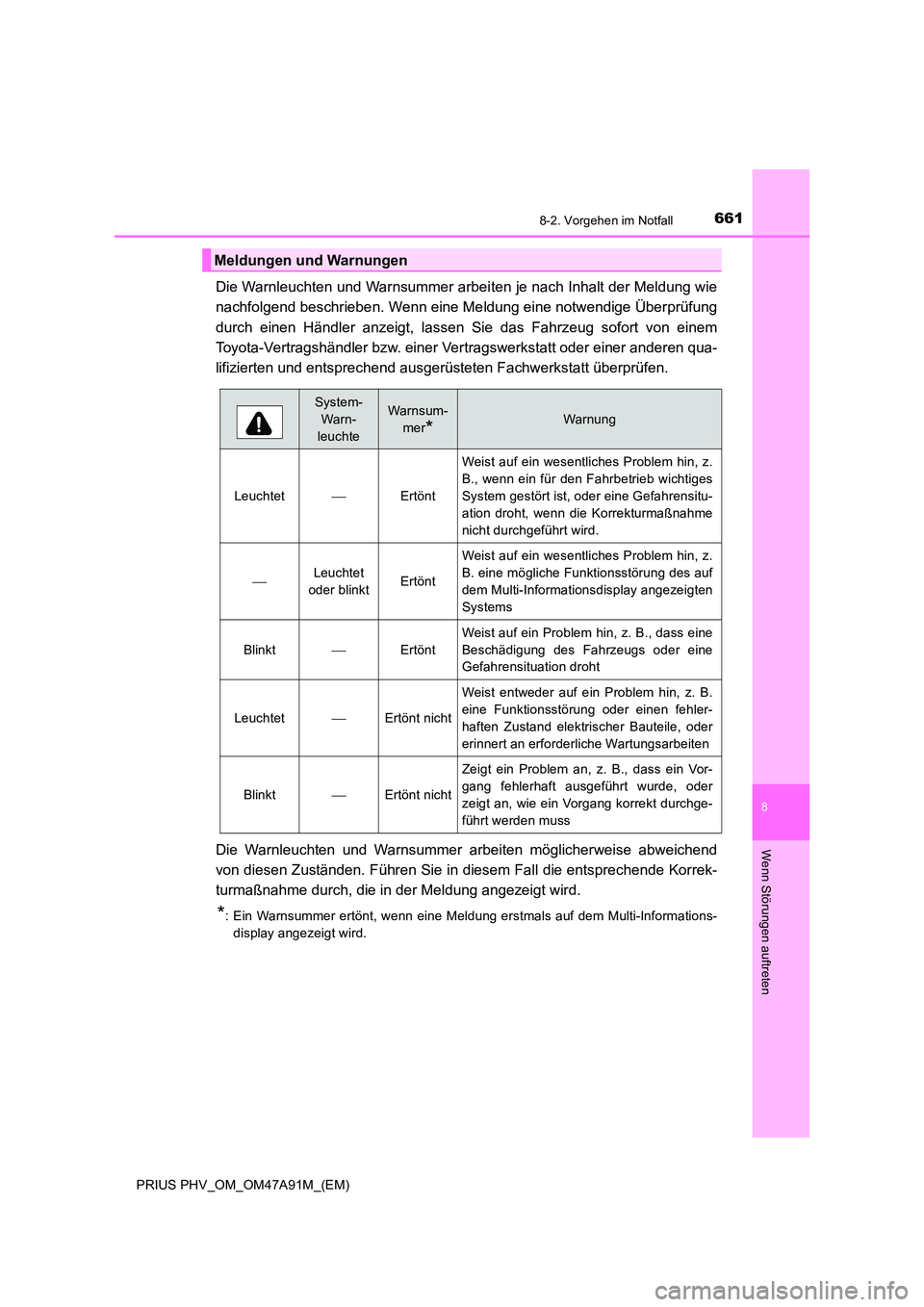

Die Warnleuchten und Warnsummer arbeiten je nach Inhalt der Meldung wie
nachfolgend beschrieben. Wenn eine Me ldung eine notwendige Überprüfung
durch einen Händler anzeigt, lassen Sie das Fahrzeug sofort von einem
Toyota-Vertragshändler bzw. einer Ve rtragswerkstatt oder einer anderen qua-
lifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
Die Warnleuchten und Warnsummer arbeiten möglicherweise abweichend
von diesen Zuständen. Führen Sie in diesem Fall die entsprechende Korrek-
turmaßnahme durch, die in der Meldung angezeigt wird.
*: Ein Warnsummer ertönt, wenn eine Meldung erstmals auf dem Multi-Informations-
display angezeigt wird.
Meldungen und Warnungen
System-
Warn-
leuchte
Warnsum-
mer*Warnung
LeuchtetErtönt
Weist auf ein wesentliches Problem hin, z.
B., wenn ein für den Fahrbetrieb wichtiges
System gestört ist, oder eine Gefahrensitu-
ation droht, wenn die Korrekturmaßnahme
nicht durchgeführt wird.
Leuchtet
oder blinktErtönt
Weist auf ein wesentliches Problem hin, z.
B. eine mögliche Funktionsstörung des auf
dem Multi-Informationsdisplay angezeigten
Systems
BlinktErtönt
Weist auf ein Problem hin, z. B., dass eine
Beschädigung des Fahrzeugs oder eine
Gefahrensituation droht
LeuchtetErtönt nicht
Weist entweder auf ein Problem hin, z. B.
eine Funktionsstörung oder einen fehler-
haften Zustand elektrischer Bauteile, oder
erinnert an erforderliche Wartungsarbeiten
BlinktErtönt nicht
Zeigt ein Problem an, z. B., dass ein Vor-
gang fehlerhaft ausgeführt wurde, oder
zeigt an, wie ein Vorgang korrekt durchge-
führt werden muss

6628-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)

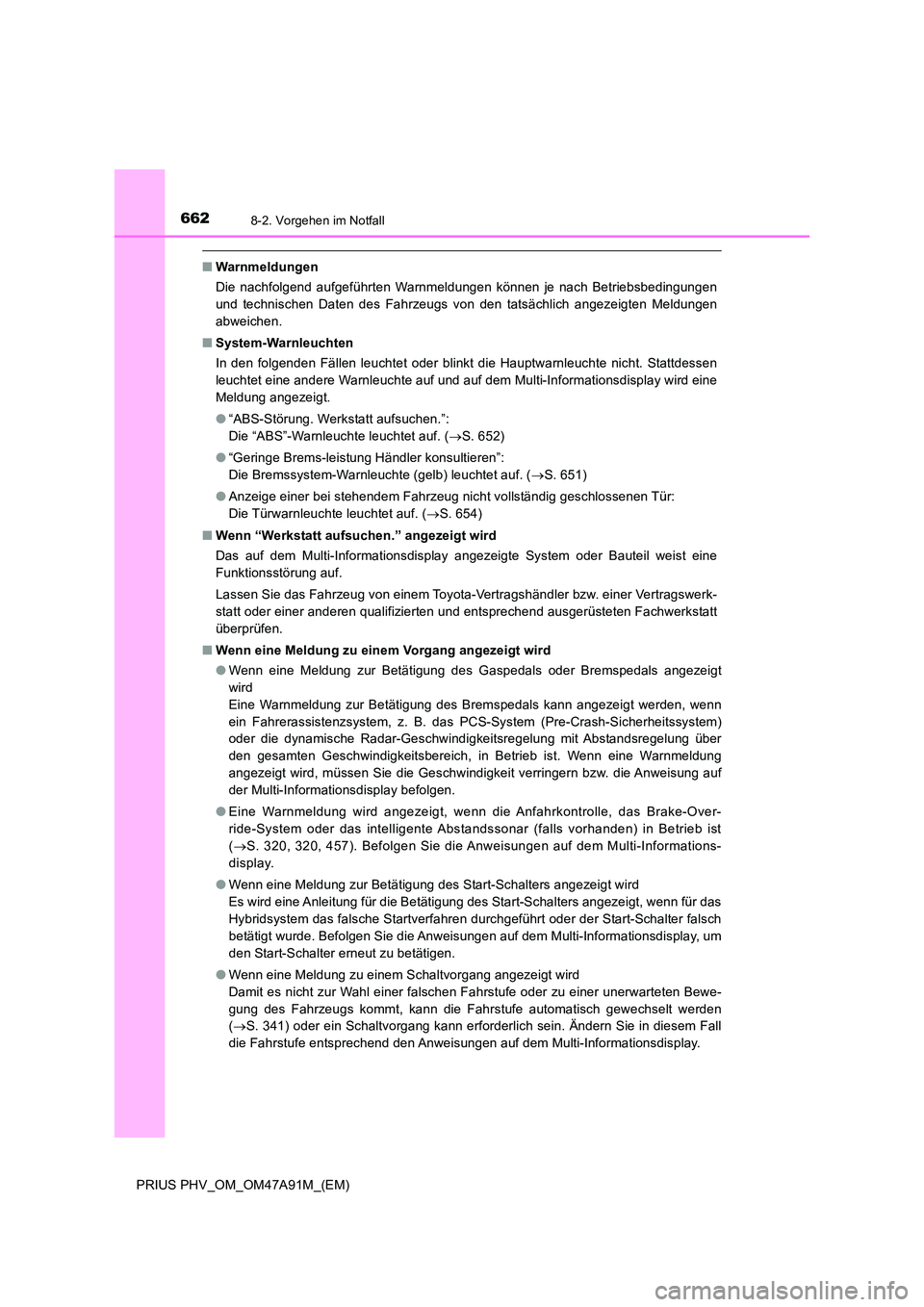

■Warnmeldungen
Die nachfolgend aufgeführten Warnmeldungen können je nach Betriebsbedingungen
und technischen Daten des Fahrzeugs von den tatsächlich angezeigten Meldungen
abweichen.
■ System-Warnleuchten
In den folgenden Fällen leuchtet oder blinkt die Hauptwarnleuchte nicht. Stattdessen
leuchtet eine andere Warnleuchte auf und auf dem Multi-Informationsdisplay wird eine
Meldung angezeigt.
● “ABS-Störung. Werkstatt aufsuchen.”:
Die “ABS”-Warnleuchte leuchtet auf. ( S. 652)
● “Geringe Brems-leistung Händler konsultieren”:
Die Bremssystem-Warnleuchte (gelb) leuchtet auf. ( S. 651)
● Anzeige einer bei stehendem Fahrzeug nicht vollständig geschlossenen Tür:
Die Türwarnleuchte leuchtet auf. ( S. 654)
■ Wenn “Werkstatt aufsuchen.” angezeigt wird
Das auf dem Multi-Informationsdisplay angezeigte System oder Bauteil weist eine
Funktionsstörung auf.
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
überprüfen.
■ Wenn eine Meldung zu einem Vorgang angezeigt wird
● Wenn eine Meldung zur Betätigung des Gaspedals oder Bremspedals angezeigt
wird
Eine Warnmeldung zur Betätigung des Bremspedals kann angezeigt werden, wenn
ein Fahrerassistenzsystem, z. B. das PCS-System (Pre-Crash-Sicherheitssystem)
oder die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung über
den gesamten Geschwindigkeitsbereich, in Betrieb ist. Wenn eine Warnmeldung
angezeigt wird, müssen Sie die Geschwindigkeit verringern bzw. die Anweisung auf
der Multi-Informationsdisplay befolgen.
● Eine Warnmeldung wird angezeigt, wenn die Anfahrkontrolle, das Brake-Over-
ride-System oder das intelligente Abstandssonar (falls vorhanden) in Betrieb ist
( S. 320, 320, 457). Befolgen Sie die Anweisungen auf dem Multi-Informations-
display.
● Wenn eine Meldung zur Betätigung des Start-Schalters angezeigt wird
Es wird eine Anleitung für die Betätigung des Start-Schalters angezeigt, wenn für das
Hybridsystem das falsche Startverfahren durchgeführt oder der Start-Schalter falsch
betätigt wurde. Befolgen Sie die Anweisungen auf dem Multi-Informationsdisplay, um
den Start-Schalter erneut zu betätigen.
● Wenn eine Meldung zu einem Schaltvorgang angezeigt wird
Damit es nicht zur Wahl einer falschen Fahrstufe oder zu einer unerwarteten Bewe-
gung des Fahrzeugs kommt, kann die Fahrstufe automatisch gewechselt werden
( S. 341) oder ein Schaltvorgang kann erforderlich sein. Ändern Sie in diesem Fall
die Fahrstufe entsprechend den Anweisungen auf dem Multi-Informationsdisplay.

6638-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)
8
Wenn Störungen auftreten

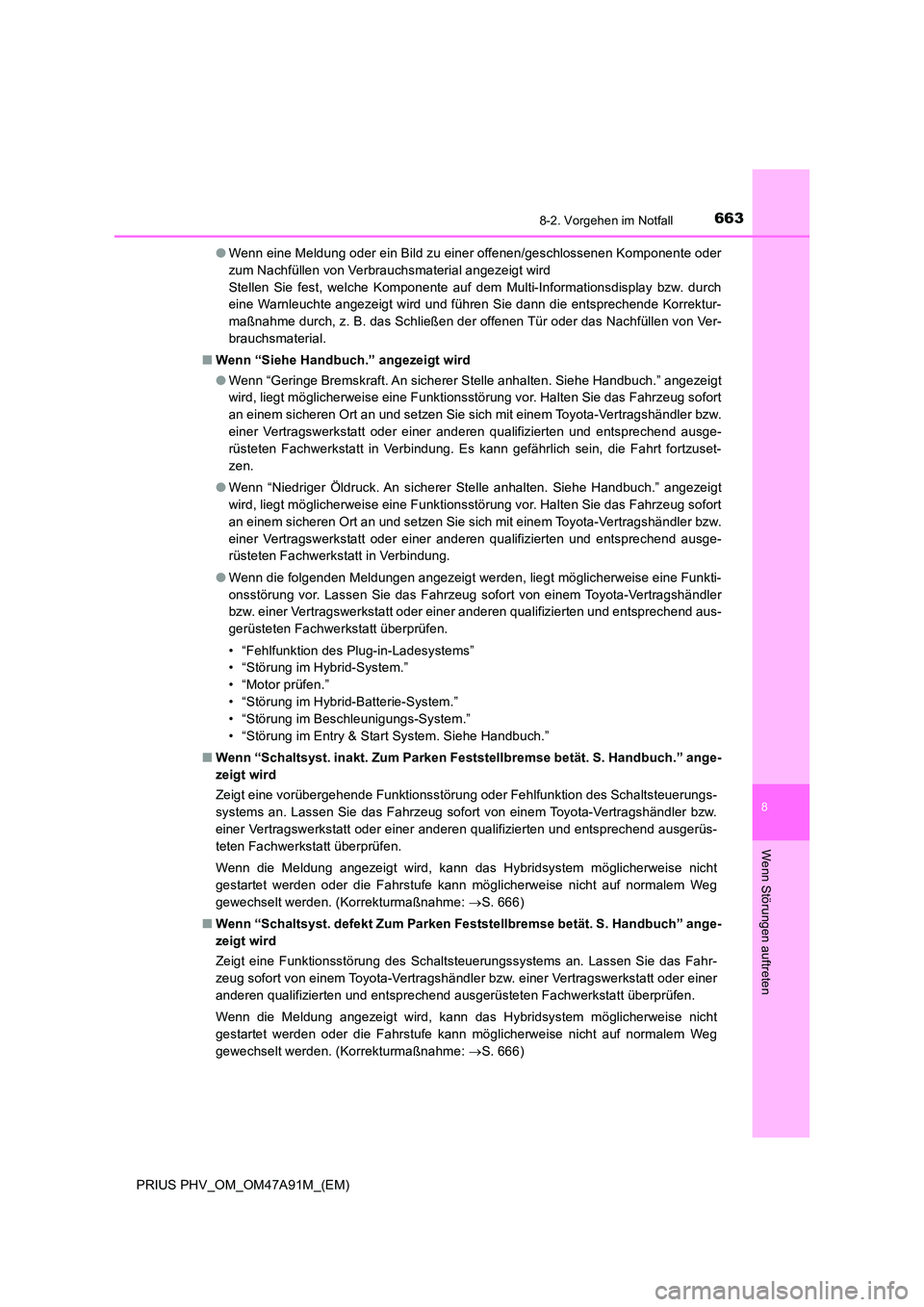

●Wenn eine Meldung oder ein Bild zu einer offenen/geschlossenen Komponente oder
zum Nachfüllen von Verbrauchsmaterial angezeigt wird
Stellen Sie fest, welche Komponente auf dem Multi-Informationsdisplay bzw. durch
eine Warnleuchte angezeigt wird und führen Sie dann die entsprechende Korrektur-
maßnahme durch, z. B. das Schließen der offenen Tür oder das Nachfüllen von Ver-
brauchsmaterial.
■ Wenn “Siehe Handbuch.” angezeigt wird
● Wenn “Geringe Bremskraft. An sicherer Stelle anhalten. Siehe Handbuch.” angezeigt
wird, liegt möglicherweise eine Funktionsstörung vor. Halten Sie das Fahrzeug sofort
an einem sicheren Ort an und setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausge-
rüsteten Fachwerkstatt in Verbindung. Es kann gefährlich sein, die Fahrt fortzuset-
zen.
● Wenn “Niedriger Öldruck. An sicherer Stelle anhalten. Siehe Handbuch.” angezeigt
wird, liegt möglicherweise eine Funktionsstörung vor. Halten Sie das Fahrzeug sofort
an einem sicheren Ort an und setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausge-
rüsteten Fachwerkstatt in Verbindung.
● Wenn die folgenden Meldungen angezeigt werden, liegt möglicherweise eine Funkti-
onsstörung vor. Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend aus-
gerüsteten Fachwerkstatt überprüfen.
• “Fehlfunktion des Plug-in-Ladesystems”
• “Störung im Hybrid-System.”
• “Motor prüfen.”
• “Störung im Hybrid-Batterie-System.”
• “Störung im Beschleunigungs-System.”
• “Störung im Entry & Start System. Siehe Handbuch.”
■ Wenn “Schaltsyst. inakt. Zum Parken Feststellbremse betät. S. Handbuch.” ange-
zeigt wird
Zeigt eine vorübergehende Funktionsstörung oder Fehlfunktion des Schaltsteuerungs-
systems an. Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüs-
teten Fachwerkstatt überprüfen.
Wenn die Meldung angezeigt wird, kann das Hybridsystem möglicherweise nicht
gestartet werden oder die Fahrstufe kann möglicherweise nicht auf normalem Weg
gewechselt werden. (Korrekturmaßnahme: S. 666)
■ Wenn “Schaltsyst. defekt Zum Parken Feststellbremse betät. S. Handbuch” ange-
zeigt wird
Zeigt eine Funktionsstörung des Schaltsteuerungssystems an. Lassen Sie das Fahr-
zeug sofort von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
Wenn die Meldung angezeigt wird, kann das Hybridsystem möglicherweise nicht
gestartet werden oder die Fahrstufe kann möglicherweise nicht auf normalem Weg
gewechselt werden. (Korrekturmaßnahme: S. 666)

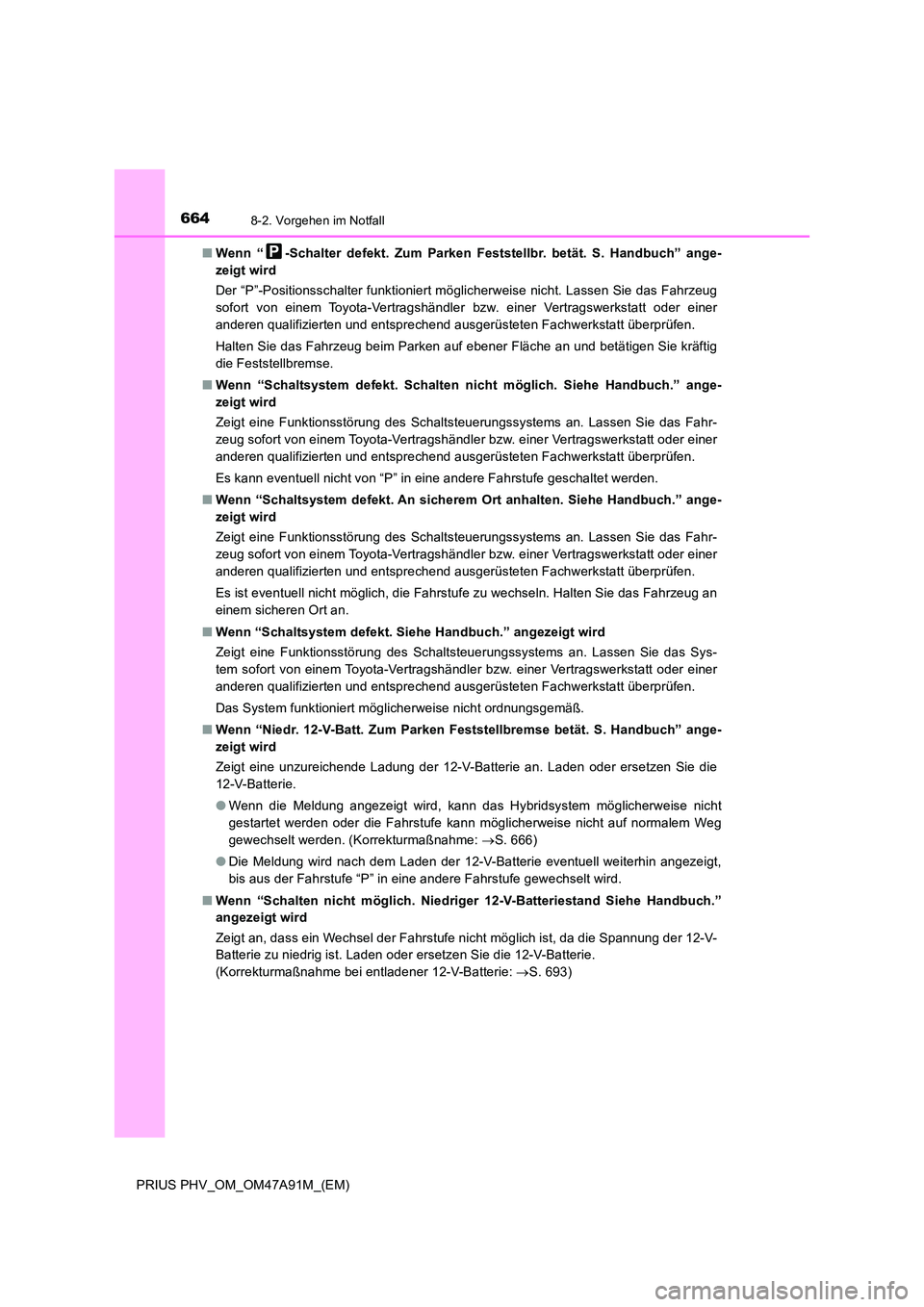

6648-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)
■ Wenn “ -Schalter defekt. Zum Parken Feststellbr. betät. S. Handbuch” ange-
zeigt wird
Der “P”-Positionsschalter funktioniert möglicherweise nicht. Lassen Sie das Fahrzeug
sofort von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
Halten Sie das Fahrzeug beim Parken auf ebener Fläche an und betätigen Sie kräftig
die Feststellbremse.
■ Wenn “Schaltsystem defekt. Schalten nicht möglich. Siehe Handbuch.” ange-
zeigt wird
Zeigt eine Funktionsstörung des Schaltsteuerungssystems an. Lassen Sie das Fahr-
zeug sofort von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
Es kann eventuell nicht von “P” in eine andere Fahrstufe geschaltet werden.
■ Wenn “Schaltsystem defekt. An sicherem Ort anhalten. Siehe Handbuch.” ange-
zeigt wird
Zeigt eine Funktionsstörung des Schaltsteuerungssystems an. Lassen Sie das Fahr-
zeug sofort von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
Es ist eventuell nicht möglich, die Fahrstufe zu wechseln. Halten Sie das Fahrzeug an
einem sicheren Ort an.
■ Wenn “Schaltsystem defekt. Siehe Handbuch.” angezeigt wird
Zeigt eine Funktionsstörung des Schaltsteuerungssystems an. Lassen Sie das Sys-
tem sofort von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
Das System funktioniert möglicherweise nicht ordnungsgemäß.
■ Wenn “Niedr. 12-V-Batt. Zum Parken Feststellbremse betät. S. Handbuch” ange-
zeigt wird
Zeigt eine unzureichende Ladung der 12-V-Batterie an. Laden oder ersetzen Sie die
12-V-Batterie.
● Wenn die Meldung angezeigt wird, kann das Hybridsystem möglicherweise nicht
gestartet werden oder die Fahrstufe kann möglicherweise nicht auf normalem Weg
gewechselt werden. (Korrekturmaßnahme: S. 666)
● Die Meldung wird nach dem Laden der 12-V-Batterie eventuell weiterhin angezeigt,
bis aus der Fahrstufe “P” in eine andere Fahrstufe gewechselt wird.
■ Wenn “Schalten nicht möglich. Niedriger 12-V-Batteriestand Siehe Handbuch.”
angezeigt wird
Zeigt an, dass ein Wechsel der Fahrstufe nicht möglich ist, da die Spannung der 12-V-
Batterie zu niedrig ist. Laden oder ersetzen Sie die 12-V-Batterie.
(Korrekturmaßnahme bei entladener 12-V-Batterie: S. 693)
