2016 TOYOTA PRIUS PLUG-IN HYBRID Betriebsanleitungen (in German)

972-1. Plug-in-Hybridsystem
2
Plug-in-Hybridsystem
PRIUS PHV_OM_OM47A91M_(EM)

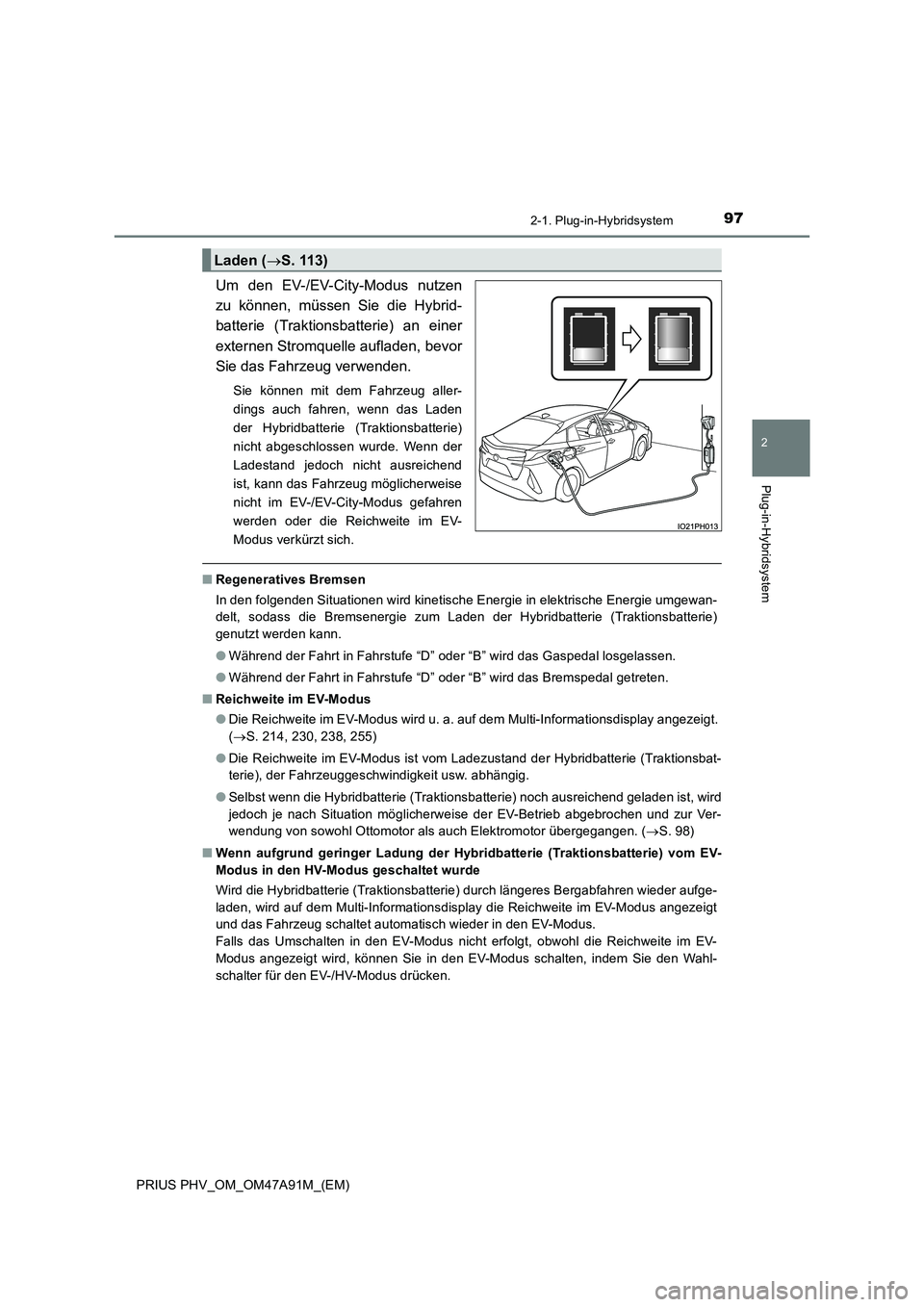

Um den EV-/EV-City-Modus nutzen
zu können, müssen Sie die Hybrid-
batterie (Traktionsbatterie) an einer
externen Stromquelle aufladen, bevor
Sie das Fahrzeug verwenden.
Sie können mit dem Fahrzeug aller-
dings auch fahren, wenn das Laden
der Hybridbatterie (Traktionsbatterie)
nicht abgeschlossen wurde. Wenn der
Ladestand jedoch nicht ausreichend
ist, kann das Fahrzeug möglicherweise
nicht im EV-/EV-City-Modus gefahren
werden oder die Reichweite im EV-
Modus verkürzt sich.
■ Regeneratives Bremsen
In den folgenden Situationen wird kinetische Energie in elektrische Energie umgewan-
delt, sodass die Bremsenergie zum Laden der Hybridbatterie (Traktionsbatterie)
genutzt werden kann.
● Während der Fahrt in Fahrstufe “D” oder “B” wird das Gaspedal losgelassen.
● Während der Fahrt in Fahrstufe “D” oder “B” wird das Bremspedal getreten.
■ Reichweite im EV-Modus
● Die Reichweite im EV-Modus wird u. a. auf dem Multi-Informationsdisplay angezeigt.
( S. 214, 230, 238, 255)
● Die Reichweite im EV-Modus ist vom Ladezustand der Hybridbatterie (Traktionsbat-
terie), der Fahrzeuggeschwindigkeit usw. abhängig.
● Selbst wenn die Hybridbatterie (Traktionsbatterie) noch ausreichend geladen ist, wird
jedoch je nach Situation möglicherweise der EV-Betrieb abgebrochen und zur Ver-
wendung von sowohl Ottomotor als auch Elektromotor übergegangen. ( S. 98)
■ Wenn aufgrund geringer Ladung der Hybridbatterie (Traktionsbatterie) vom EV-
Modus in den HV-Modus geschaltet wurde
Wird die Hybridbatterie (Traktionsbatterie) durch längeres Bergabfahren wieder aufge-
laden, wird auf dem Multi-Informationsdisplay die Reichweite im EV-Modus angezeigt
und das Fahrzeug schaltet automatisch wieder in den EV-Modus.
Falls das Umschalten in den EV-Modus nicht erfolgt, obwohl die Reichweite im EV-
Modus angezeigt wird, können Sie in den EV-Modus schalten, indem Sie den Wahl-
schalter für den EV-/HV-Modus drücken.
Laden ( S. 113)

982-1. Plug-in-Hybridsystem

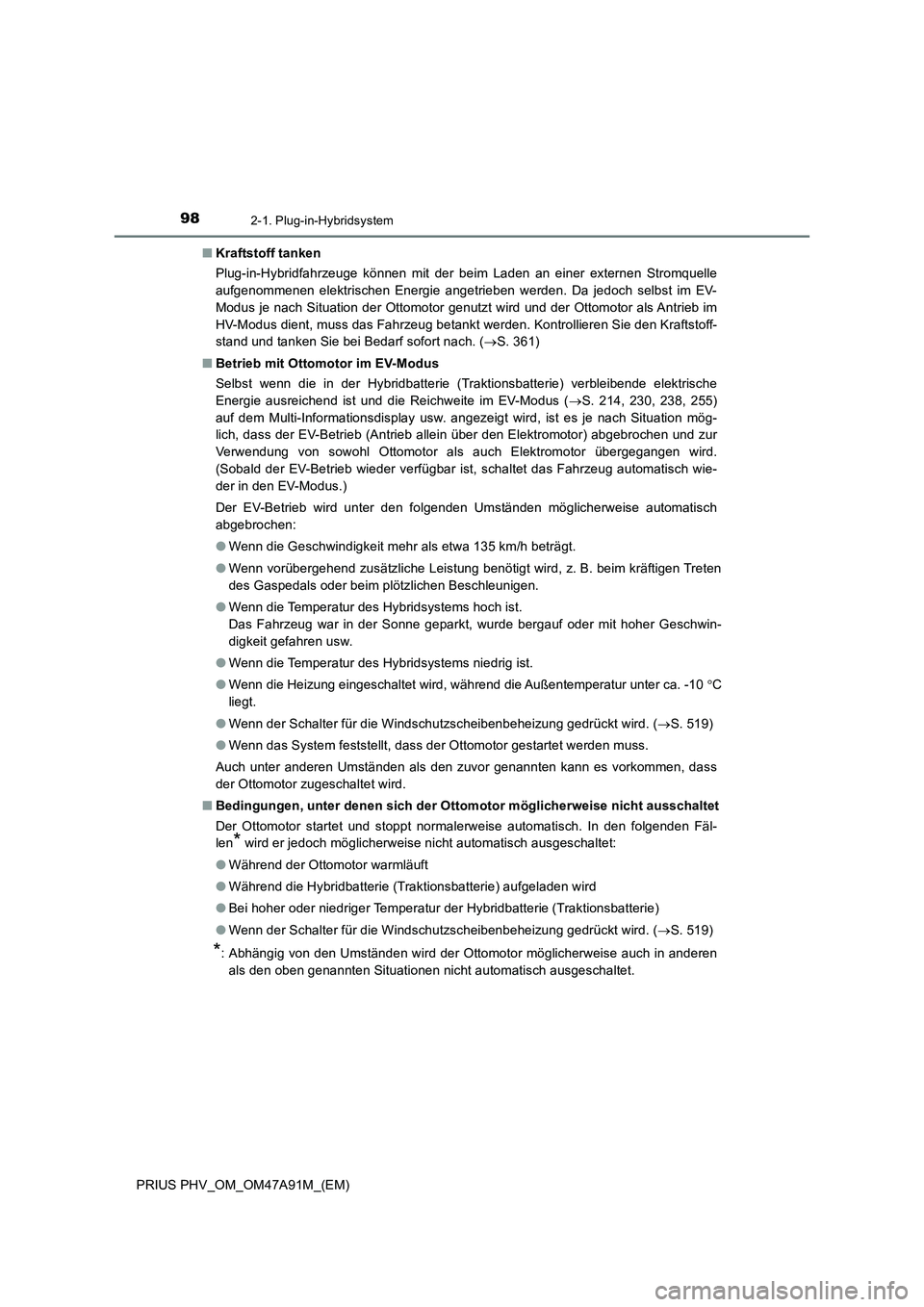

PRIUS PHV_OM_OM47A91M_(EM)■Kraftstoff tanken
Plug-in-Hybridfahrzeuge können mit der beim Laden an einer externen Stromquelle
aufgenommenen elektrischen Energie angetrieben werden. Da jedoch selbst im EV-
Modus je nach Situation der Ottomotor genutzt wird und der Ottomotor als Antrieb im
HV-Modus dient, muss das Fahrzeug betankt werden. Kontrollieren Sie den Kraftstoff-
stand und tanken Sie bei Bedarf sofort nach. (S. 361)
■Betrieb mit Ottomotor im EV-Modus
Selbst wenn die in der Hybridbatterie (Traktionsbatterie) verbleibende elektrische
Energie ausreichend ist und die Reichweite im EV-Modus (S. 214, 230, 238, 255)
auf dem Multi-Informationsdisplay usw. angezeigt wird, ist es je nach Situation mög-
lich, dass der EV-Betrieb (Antrieb allein über den Elektromotor) abgebrochen und zur
Verwendung von sowohl Ottomotor als auch Elektromotor übergegangen wird.
(Sobald der EV-Betrieb wieder verfügbar ist, schaltet das Fahrzeug automatisch wie-
der in den EV-Modus.)
Der EV-Betrieb wird unter den folgenden Umständen möglicherweise automatisch
abgebrochen:
●Wenn die Geschwindigkeit mehr als etwa 135 km/h beträgt.
●Wenn vorübergehend zusätzliche Leistung benötigt wird, z. B. beim kräftigen Treten
des Gaspedals oder beim plötzlichen Beschleunigen.
●Wenn die Temperatur des Hybridsystems hoch ist.
Das Fahrzeug war in der Sonne geparkt, wurde bergauf oder mit hoher Geschwin-
digkeit gefahren usw.
●Wenn die Temperatur des Hybridsystems niedrig ist.
●Wenn die Heizung eingeschaltet wird, während die Außentemperatur unter ca. -10 C
liegt.
●Wenn der Schalter für die Windschutzscheibenbeheizung gedrückt wird. (S. 519)
●Wenn das System feststellt, dass der Ottomotor gestartet werden muss.
Auch unter anderen Umständen als den zuvor genannten kann es vorkommen, dass
der Ottomotor zugeschaltet wird.
■Bedingungen, unter denen sich der Ottomotor möglicherweise nicht ausschaltet
Der Ottomotor startet und stoppt normalerweise automatisch. In den folgenden Fäl-
len
* wird er jedoch möglicherweise nicht automatisch ausgeschaltet:
●Während der Ottomotor warmläuft
●Während die Hybridbatterie (Traktionsbatterie) aufgeladen wird
●Bei hoher oder niedriger Temperatur der Hybridbatterie (Traktionsbatterie)
●Wenn der Schalter für die Windschutzscheibenbeheizung gedrückt wird. (S. 519)
*: Abhängig von den Umständen wird der Ottomotor möglicherweise auch in anderen
als den oben genannten Situationen nicht automatisch ausgeschaltet.

992-1. Plug-in-Hybridsystem
2
Plug-in-Hybridsystem

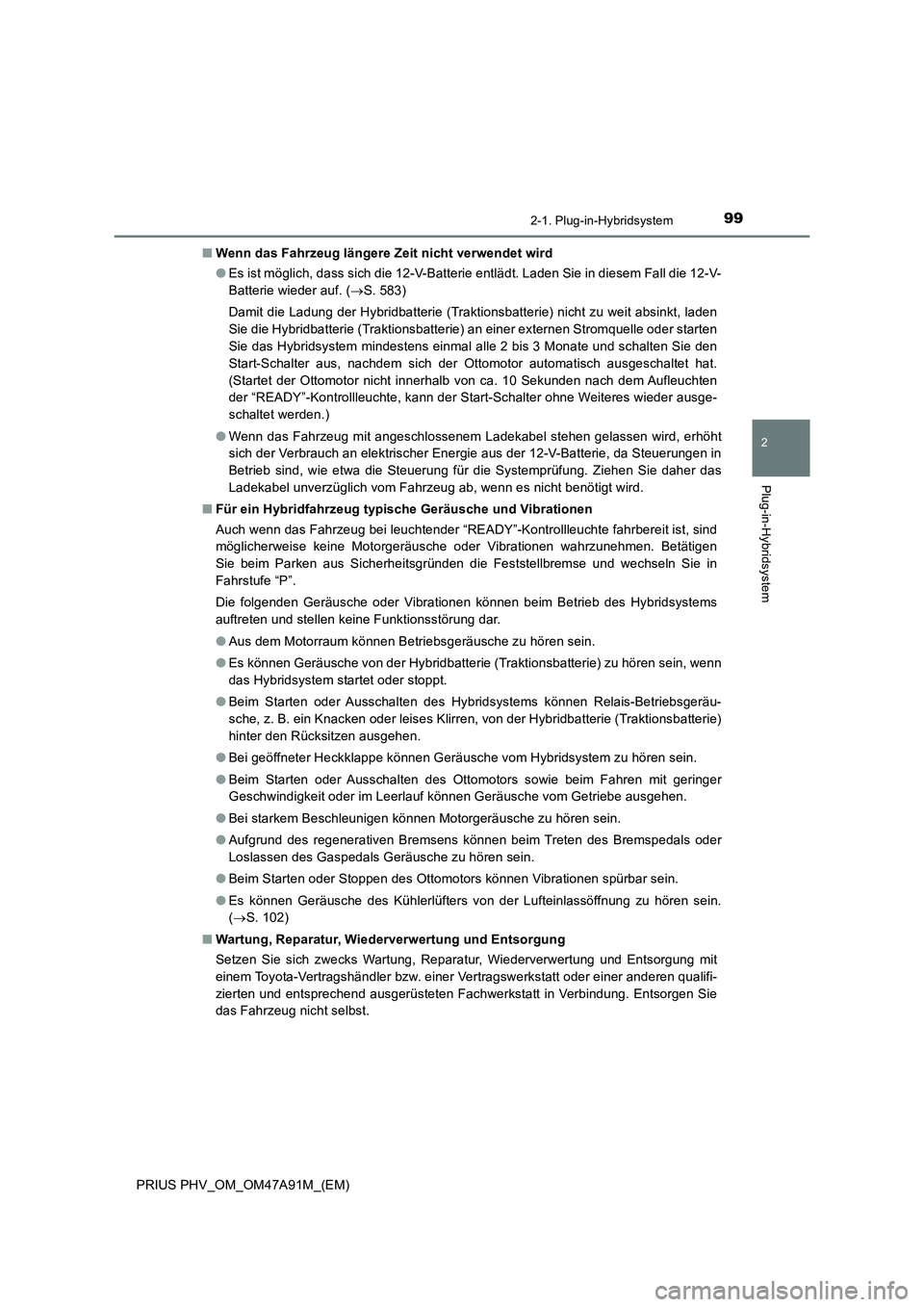

PRIUS PHV_OM_OM47A91M_(EM)■Wenn das Fahrzeug längere Zeit nicht verwendet wird
●Es ist möglich, dass sich die 12-V-Batterie entlädt. Laden Sie in diesem Fall die 12-V-
Batterie wieder auf. (S. 583)
Damit die Ladung der Hybridbatterie (Traktionsbatterie) nicht zu weit absinkt, laden
Sie die Hybridbatterie (Traktionsbatterie) an einer externen Stromquelle oder starten
Sie das Hybridsystem mindestens einmal alle 2 bis 3 Monate und schalten Sie den
Start-Schalter aus, nachdem sich der Ottomotor automatisch ausgeschaltet hat.
(Startet der Ottomotor nicht innerhalb von ca. 10 Sekunden nach dem Aufleuchten
der “READY”-Kontrollleuchte, kann der Start-Schalter ohne Weiteres wieder ausge-
schaltet werden.)
●Wenn das Fahrzeug mit angeschlossenem Ladekabel stehen gelassen wird, erhöht
sich der Verbrauch an elektrischer Energie aus der 12-V-Batterie, da Steuerungen in
Betrieb sind, wie etwa die Steuerung für die Systemprüfung. Ziehen Sie daher das
Ladekabel unverzüglich vom Fahrzeug ab, wenn es nicht benötigt wird.
■Für ein Hybridfahrzeug typische Geräusche und Vibrationen
Auch wenn das Fahrzeug bei leuchtender “READY”-Kontrollleuchte fahrbereit ist, sind
möglicherweise keine Motorgeräusche oder Vibrationen wahrzunehmen. Betätigen
Sie beim Parken aus Sicherheitsgründen die Feststellbremse und wechseln Sie in
Fahrstufe “P”.
Die folgenden Geräusche oder Vibrationen können beim Betrieb des Hybridsystems
auftreten und stellen keine Funktionsstörung dar.
●Aus dem Motorraum können Betriebsgeräusche zu hören sein.
●Es können Geräusche von der Hybridbatterie (Traktionsbatterie) zu hören sein, wenn
das Hybridsystem startet oder stoppt.
●Beim Starten oder Ausschalten des Hybridsystems können Relais-Betriebsgeräu-
sche, z. B. ein Knacken oder leises Klirren, von der Hybridbatterie (Traktionsbatterie)
hinter den Rücksitzen ausgehen.
●Bei geöffneter Heckklappe können Geräusche vom Hybridsystem zu hören sein.
●Beim Starten oder Ausschalten des Ottomotors sowie beim Fahren mit geringer
Geschwindigkeit oder im Leerlauf können Geräusche vom Getriebe ausgehen.
●Bei starkem Beschleunigen können Motorgeräusche zu hören sein.
●Aufgrund des regenerativen Bremsens können beim Treten des Bremspedals oder
Loslassen des Gaspedals Geräusche zu hören sein.
●Beim Starten oder Stoppen des Ottomotors können Vibrationen spürbar sein.
●Es können Geräusche des Kühlerlüfters von der Lufteinlassöffnung zu hören sein.
(S. 102)
■Wartung, Reparatur, Wiederverwertung und Entsorgung
Setzen Sie sich zwecks Wartung, Reparatur, Wiederverwertung und Entsorgung mit
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifi-
zierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung. Entsorgen Sie
das Fahrzeug nicht selbst.

1002-1. Plug-in-Hybridsystem
PRIUS PHV_OM_OM47A91M_(EM)

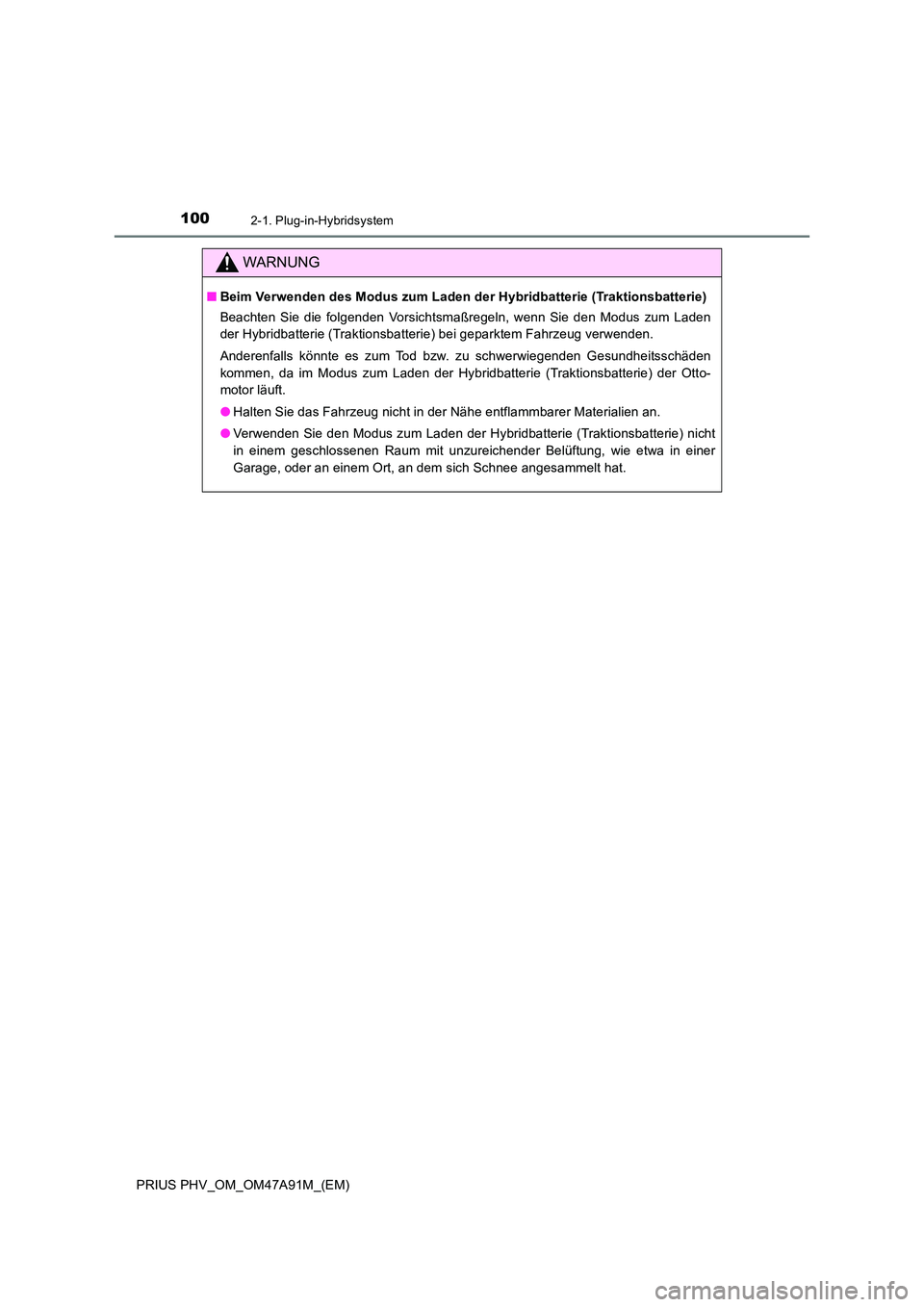

WARNUNG
■Beim Verwenden des Modus zum Laden der Hybridbatterie (Traktionsbatterie)
Beachten Sie die folgenden Vorsichtsmaßregeln, wenn Sie den Modus zum Laden
der Hybridbatterie (Traktionsbatterie) bei geparktem Fahrzeug verwenden.
Anderenfalls könnte es zum Tod bzw. zu schwerwiegenden Gesundheitsschäden
kommen, da im Modus zum Laden der Hybridbatterie (Traktionsbatterie) der Otto-
motor läuft.
● Halten Sie das Fahrzeug nicht in der Nähe entflammbarer Materialien an.
● Verwenden Sie den Modus zum Laden der Hybridbatterie (Traktionsbatterie) nicht
in einem geschlossenen Raum mit unzureichender Belüftung, wie etwa in einer
Garage, oder an einem Ort, an dem sich Schnee angesammelt hat.

101
2
2-1. Plug-in-Hybridsystem
Plug-in-Hybridsystem
PRIUS PHV_OM_OM47A91M_(EM)

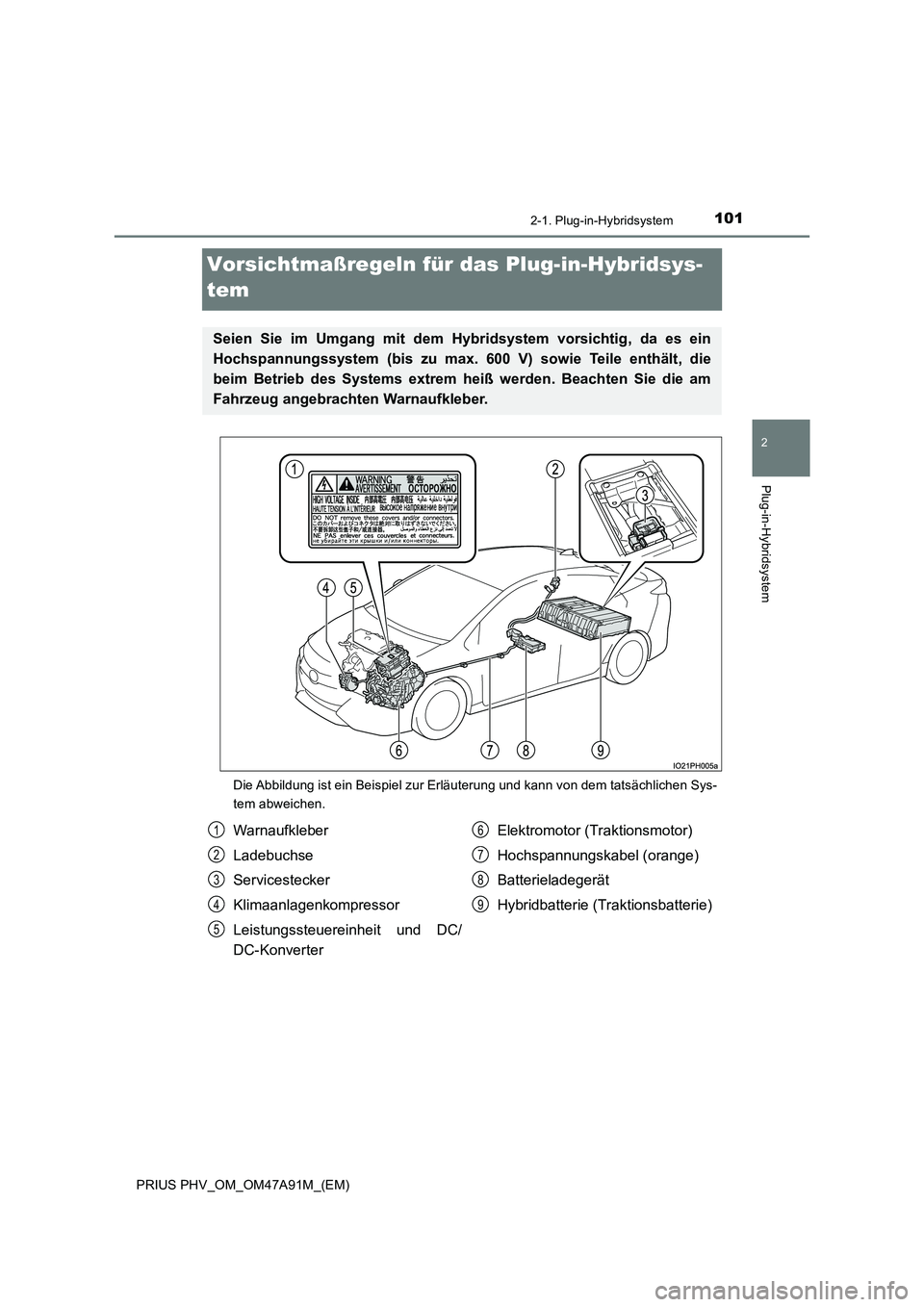

Vorsichtmaßregeln für das Plug-in-Hybridsys-
tem
Die Abbildung ist ein Beispiel zur Erläuterung und kann von dem tatsächlichen Sys-
tem abweichen.
Seien Sie im Umgang mit dem Hybridsystem vorsichtig, da es ein
Hochspannungssystem (bis zu max. 600 V) sowie Teile enthält, die
beim Betrieb des Systems extrem heiß werden. Beachten Sie die am
Fahrzeug angebrachten Warnaufkleber.
Warnaufkleber
Ladebuchse
Servicestecker
Klimaanlagenkompressor
Leistungssteuereinheit und DC/
DC-KonverterElektromotor (Traktionsmotor)
Hochspannungskabel (orange)
Batterieladegerät
Hybridbatterie (Traktionsbatterie)1
2
3
4
5
6
7
8
9

1022-1. Plug-in-Hybridsystem
PRIUS PHV_OM_OM47A91M_(EM)
An beiden Seiten der Rücksitzlehne
befinden sich Lufteinlassöffnungen
zur Kühlung der Hybridbatterie (Trak-
tionsbatterie). Sollten diese Öffnun-
gen blockiert werden, kann es zu
einer Überhitzung der Hybridbatterie
(Traktionsbatterie) und infolgedessen
zu einem Leistungsabfall der Hybrid-
batterie (Traktionsbatterie) kommen.
Wenn der Aufprallsensor einen Aufprall eines bestimmten Schweregrads
erfasst, schaltet das Notabschaltsystem die Hochspannung ab und stoppt die
Kraftstoffpumpe, um das Risiko eines tödlichen Stromschlags und Kraft-
stoffaustritts auf ein Minimum zu reduzieren. Wenn das Notabschaltsystem
aktiviert wurde, lässt sich Ihr Fahrzeug nicht wieder starten. Um das Hybrid-
system erneut zu starten, setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt in Verbindung.
Bei einer Funktionsstörung des Hybridsystems oder einer fehlerhaften Bedie-
nung wird automatisch eine Meldung angezeigt.
Wenn eine Warnmeldung auf dem
Multi-Informationsdisplay angezeigt
wird, lesen Sie diese und befolgen
Sie die Anweisungen.
Lufteinlassöffnungen der Hybridbatterie (Traktionsbatterie)
Notabschaltsystem
Hybrid-Warnmeldung

1032-1. Plug-in-Hybridsystem
2
Plug-in-Hybridsystem
PRIUS PHV_OM_OM47A91M_(EM)

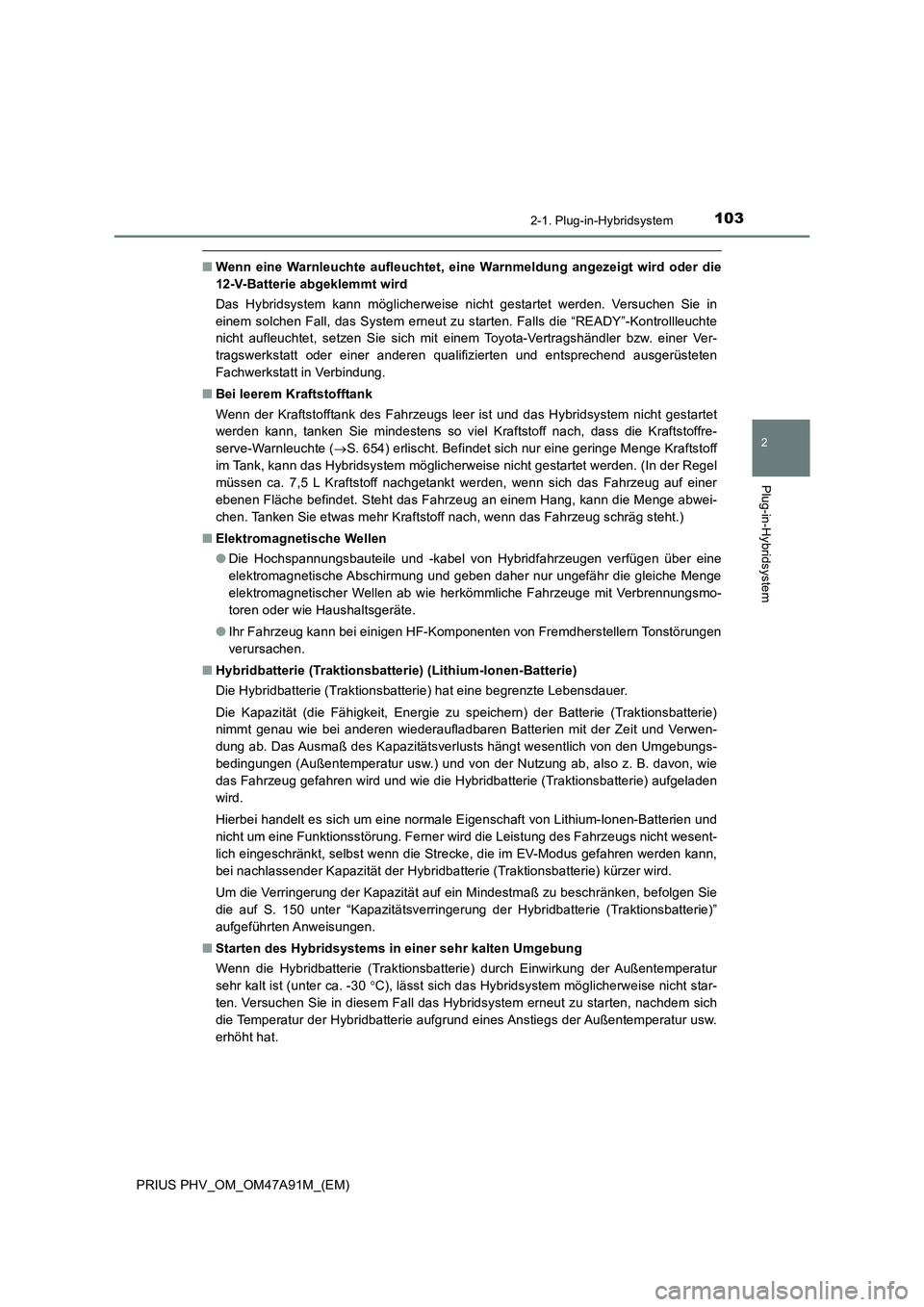

■Wenn eine Warnleuchte aufleuchtet, eine Warnmeldung angezeigt wird oder die
12-V-Batterie abgeklemmt wird
Das Hybridsystem kann möglicherweise nicht gestartet werden. Versuchen Sie in
einem solchen Fall, das System erneut zu starten. Falls die “READY”-Kontrollleuchte
nicht aufleuchtet, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt in Verbindung.
■Bei leerem Kraftstofftank
Wenn der Kraftstofftank des Fahrzeugs leer ist und das Hybridsystem nicht gestartet
werden kann, tanken Sie mindestens so viel Kraftstoff nach, dass die Kraftstoffre-
serve-Warnleuchte (S. 654) erlischt. Befindet sich nur eine geringe Menge Kraftstoff
im Tank, kann das Hybridsystem möglicherweise nicht gestartet werden. (In der Regel
müssen ca. 7,5 L Kraftstoff nachgetankt werden, wenn sich das Fahrzeug auf einer
ebenen Fläche befindet. Steht das Fahrzeug an einem Hang, kann die Menge abwei-
chen. Tanken Sie etwas mehr Kraftstoff nach, wenn das Fahrzeug schräg steht.)
■Elektromagnetische Wellen
●Die Hochspannungsbauteile und -kabel von Hybridfahrzeugen verfügen über eine
elektromagnetische Abschirmung und geben daher nur ungefähr die gleiche Menge
elektromagnetischer Wellen ab wie herkömmliche Fahrzeuge mit Verbrennungsmo-
toren oder wie Haushaltsgeräte.
●Ihr Fahrzeug kann bei einigen HF-Komponenten von Fremdherstellern Tonstörungen
verursachen.
■Hybridbatterie (Traktionsbatterie) (Lithium-Ionen-Batterie)
Die Hybridbatterie (Traktionsbatterie) hat eine begrenzte Lebensdauer.
Die Kapazität (die Fähigkeit, Energie zu speichern) der Batterie (Traktionsbatterie)
nimmt genau wie bei anderen wiederaufladbaren Batterien mit der Zeit und Verwen-
dung ab. Das Ausmaß des Kapazitätsverlusts hängt wesentlich von den Umgebungs-
bedingungen (Außentemperatur usw.) und von der Nutzung ab, also z. B. davon, wie
das Fahrzeug gefahren wird und wie die Hybridbatterie (Traktionsbatterie) aufgeladen
wird.
Hierbei handelt es sich um eine normale Eigenschaft von Lithium-Ionen-Batterien und
nicht um eine Funktionsstörung. Ferner wird die Leistung des Fahrzeugs nicht wesent-
lich eingeschränkt, selbst wenn die Strecke, die im EV-Modus gefahren werden kann,
bei nachlassender Kapazität der Hybridbatterie (Traktionsbatterie) kürzer wird.
Um die Verringerung der Kapazität auf ein Mindestmaß zu beschränken, befolgen Sie
die auf S. 150 unter “Kapazitätsverringerung der Hybridbatterie (Traktionsbatterie)”
aufgeführten Anweisungen.
■Starten des Hybridsystems in einer sehr kalten Umgebung
Wenn die Hybridbatterie (Traktionsbatterie) durch Einwirkung der Außentemperatur
sehr kalt ist (unter ca. -30 C), lässt sich das Hybridsystem möglicherweise nicht star-
ten. Versuchen Sie in diesem Fall das Hybridsystem erneut zu starten, nachdem sich
die Temperatur der Hybridbatterie aufgrund eines Anstiegs der Außentemperatur usw.
erhöht hat.

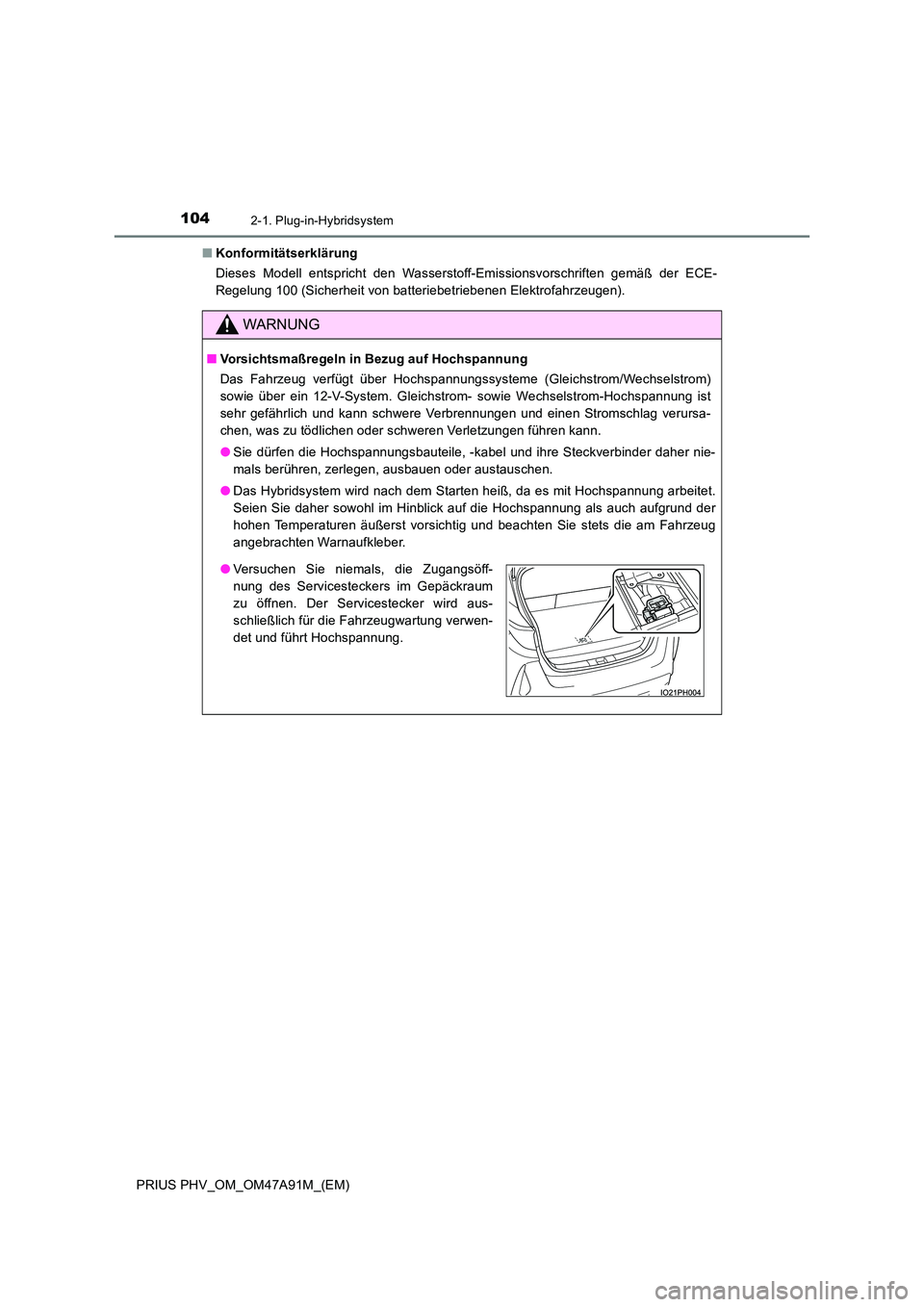

1042-1. Plug-in-Hybridsystem
PRIUS PHV_OM_OM47A91M_(EM)
■ Konformitätserklärung
Dieses Modell entspricht den Wasserstoff-Emissionsvorschriften gemäß der ECE-
Regelung 100 (Sicherheit von batteriebetriebenen Elektrofahrzeugen).
WARNUNG
■ Vorsichtsmaßregeln in Bezug auf Hochspannung
Das Fahrzeug verfügt über Hochspannungssysteme (Gleichstrom/Wechselstrom)
sowie über ein 12-V-System. Gleichstrom- sowie Wechselstrom-Hochspannung ist
sehr gefährlich und kann schwere Verbrennungen und einen Stromschlag verursa-
chen, was zu tödlichen oder schweren Verletzungen führen kann.
● Sie dürfen die Hochspannungsbauteile, -kabel und ihre Steckverbinder daher nie-
mals berühren, zerlegen, ausbauen oder austauschen.
● Das Hybridsystem wird nach dem Starten heiß, da es mit Hochspannung arbeitet.
Seien Sie daher sowohl im Hinblick auf die Hochspannung als auch aufgrund der
hohen Temperaturen äußerst vorsichtig und beachten Sie stets die am Fahrzeug
angebrachten Warnaufkleber.
● Versuchen Sie niemals, die Zugangsöff-
nung des Servicesteckers im Gepäckraum
zu öffnen. Der Servicestecker wird aus-
schließlich für die Fahrzeugwartung verwen-
det und führt Hochspannung.
