6017-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)
7
Wartung und Pflege des Fahrzeugs

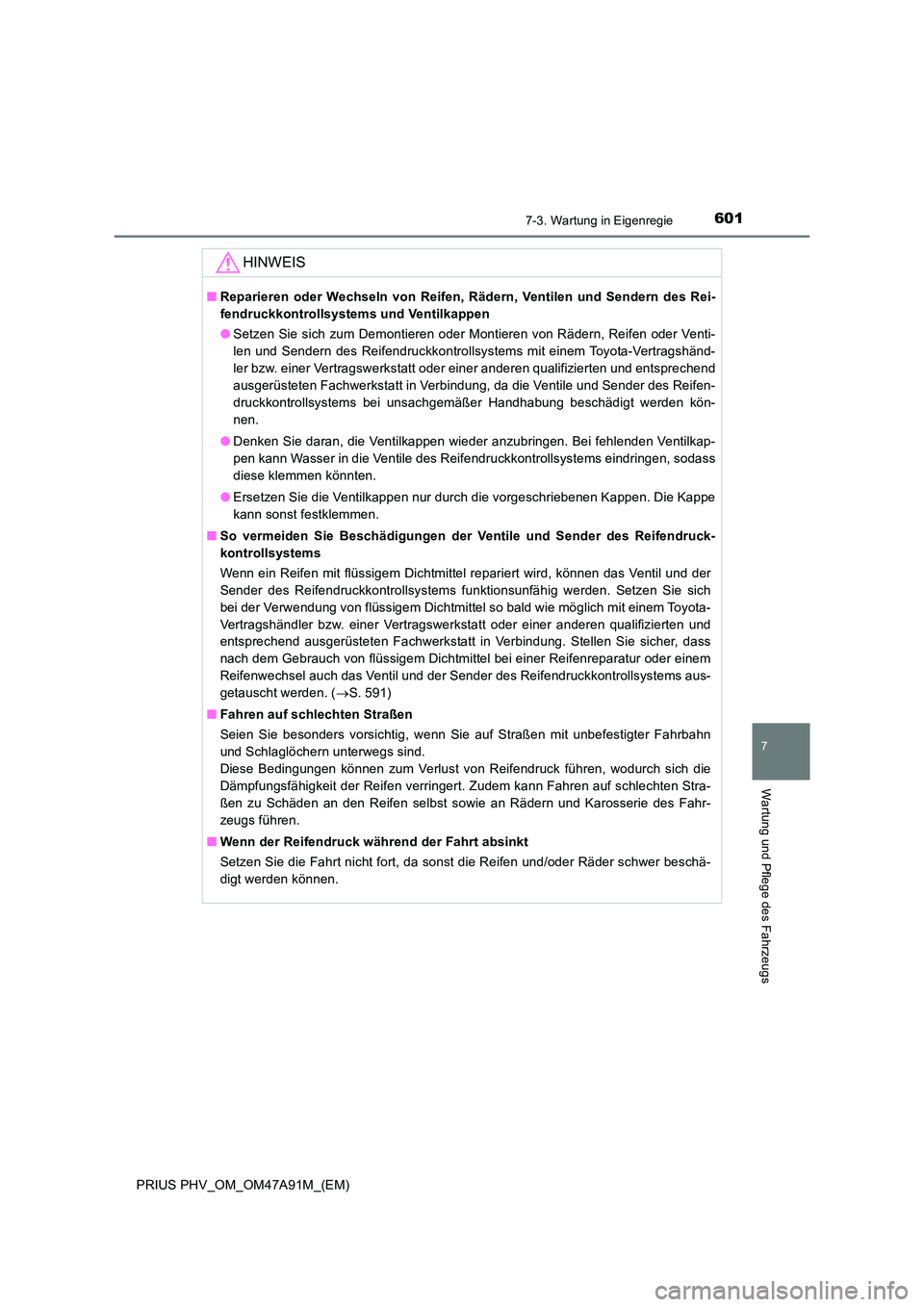

HINWEIS
■Reparieren oder Wechseln von Reifen, Rädern, Ventilen und Sendern des Rei-
fendruckkontrollsystems und Ventilkappen
● Setzen Sie sich zum Demontieren oder Montieren von Rädern, Reifen oder Venti-
len und Sendern des Reifendruckkontrollsystems mit einem Toyota-Vertragshänd-
ler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt in Verbindung, da die Ventile und Sender des Reifen-
druckkontrollsystems bei unsachgemäßer Handhabung beschädigt werden kön-
nen.
● Denken Sie daran, die Ventilkappen wieder anzubringen. Bei fehlenden Ventilkap-
pen kann Wasser in die Ventile des Reifendruckkontrollsystems eindringen, sodass
diese klemmen könnten.
● Ersetzen Sie die Ventilkappen nur durch die vorgeschriebenen Kappen. Die Kappe
kann sonst festklemmen.
■ So vermeiden Sie Beschädigungen der Ventile und Sender des Reifendruck-
kontrollsystems
Wenn ein Reifen mit flüssigem Dichtmittel repariert wird, können das Ventil und der
Sender des Reifendruckkontrollsystems funktionsunfähig werden. Setzen Sie sich
bei der Verwendung von flüssigem Dichtmittel so bald wie möglich mit einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt in Verbindung. Stellen Sie sicher, dass
nach dem Gebrauch von flüssigem Dichtmittel bei einer Reifenreparatur oder einem
Reifenwechsel auch das Ventil und der Sender des Reifendruckkontrollsystems aus-
getauscht werden. ( S. 591)
■ Fahren auf schlechten Straßen
Seien Sie besonders vorsichtig, wenn Sie auf Straßen mit unbefestigter Fahrbahn
und Schlaglöchern unterwegs sind.
Diese Bedingungen können zum Verlust von Reifendruck führen, wodurch sich die
Dämpfungsfähigkeit der Reifen verringert. Zudem kann Fahren auf schlechten Stra-
ßen zu Schäden an den Reifen selbst sowie an Rädern und Karosserie des Fahr-
zeugs führen.
■ Wenn der Reifendruck während der Fahrt absinkt
Setzen Sie die Fahrt nicht fort, da sonst die Reifen und/oder Räder schwer beschä-
digt werden können.

6027-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)

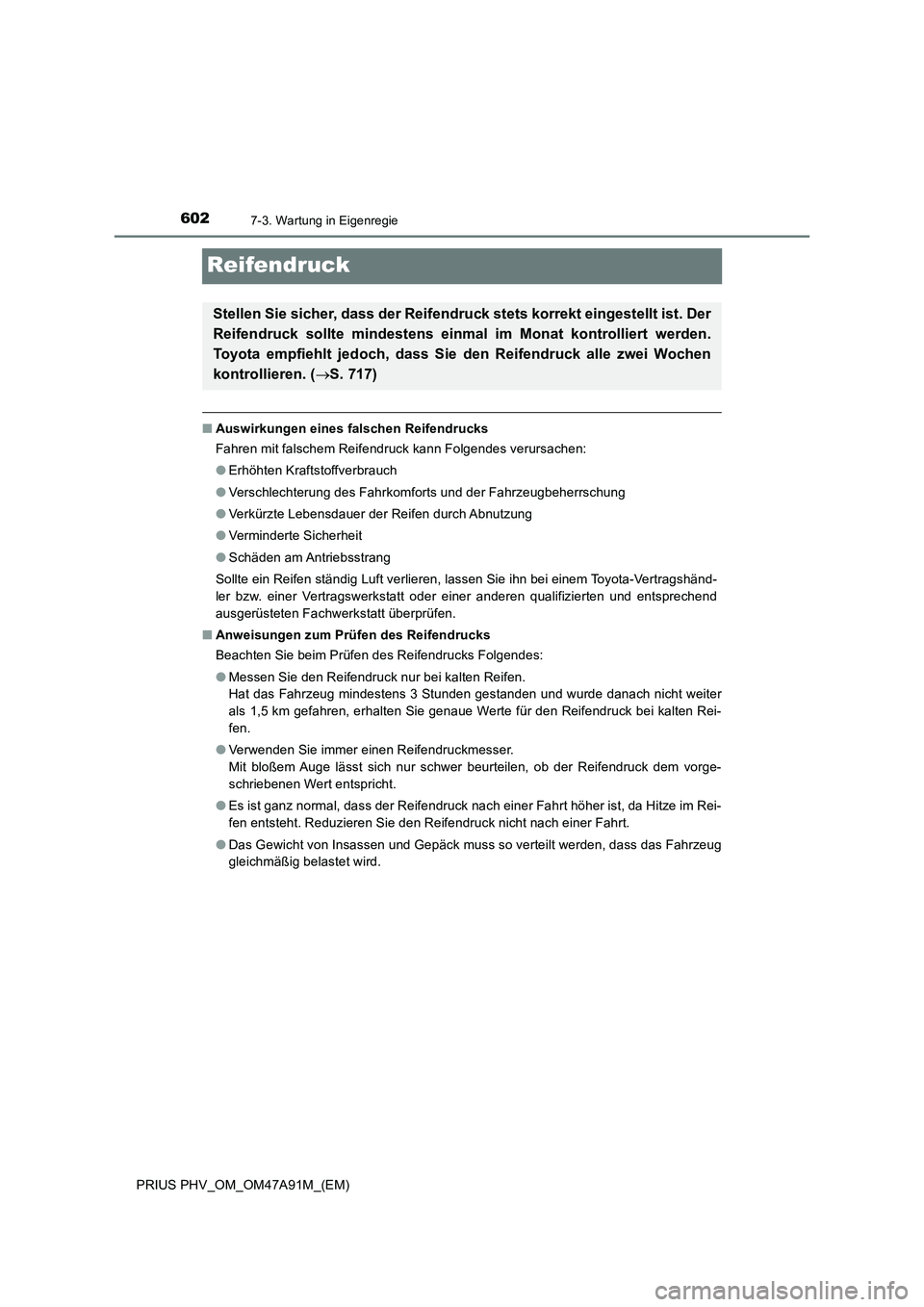

Reifendruck
■Auswirkungen eines falschen Reifendrucks
Fahren mit falschem Reifendruck kann Folgendes verursachen:
●Erhöhten Kraftstoffverbrauch
●Verschlechterung des Fahrkomforts und der Fahrzeugbeherrschung
●Verkürzte Lebensdauer der Reifen durch Abnutzung
●Verminderte Sicherheit
●Schäden am Antriebsstrang
Sollte ein Reifen ständig Luft verlieren, lassen Sie ihn bei einem Toyota-Vertragshänd-
ler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
■Anweisungen zum Prüfen des Reifendrucks
Beachten Sie beim Prüfen des Reifendrucks Folgendes:
●Messen Sie den Reifendruck nur bei kalten Reifen.
Hat das Fahrzeug mindestens 3 Stunden gestanden und wurde danach nicht weiter
als 1,5 km gefahren, erhalten Sie genaue Werte für den Reifendruck bei kalten Rei-
fen.
●Verwenden Sie immer einen Reifendruckmesser.
Mit bloßem Auge lässt sich nur schwer beurteilen, ob der Reifendruck dem vorge-
schriebenen Wert entspricht.
●Es ist ganz normal, dass der Reifendruck nach einer Fahrt höher ist, da Hitze im Rei-
fen entsteht. Reduzieren Sie den Reifendruck nicht nach einer Fahrt.
●Das Gewicht von Insassen und Gepäck muss so verteilt werden, dass das Fahrzeug
gleichmäßig belastet wird.
Stellen Sie sicher, dass der Reifendruck stets korrekt eingestellt ist. Der
Reifendruck sollte mindestens einmal im Monat kontrolliert werden.
Toyota empfiehlt jedoch, dass Sie den Reifendruck alle zwei Wochen
kontrollieren. (S. 717)

6037-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)
7
Wartung und Pflege des Fahrzeugs

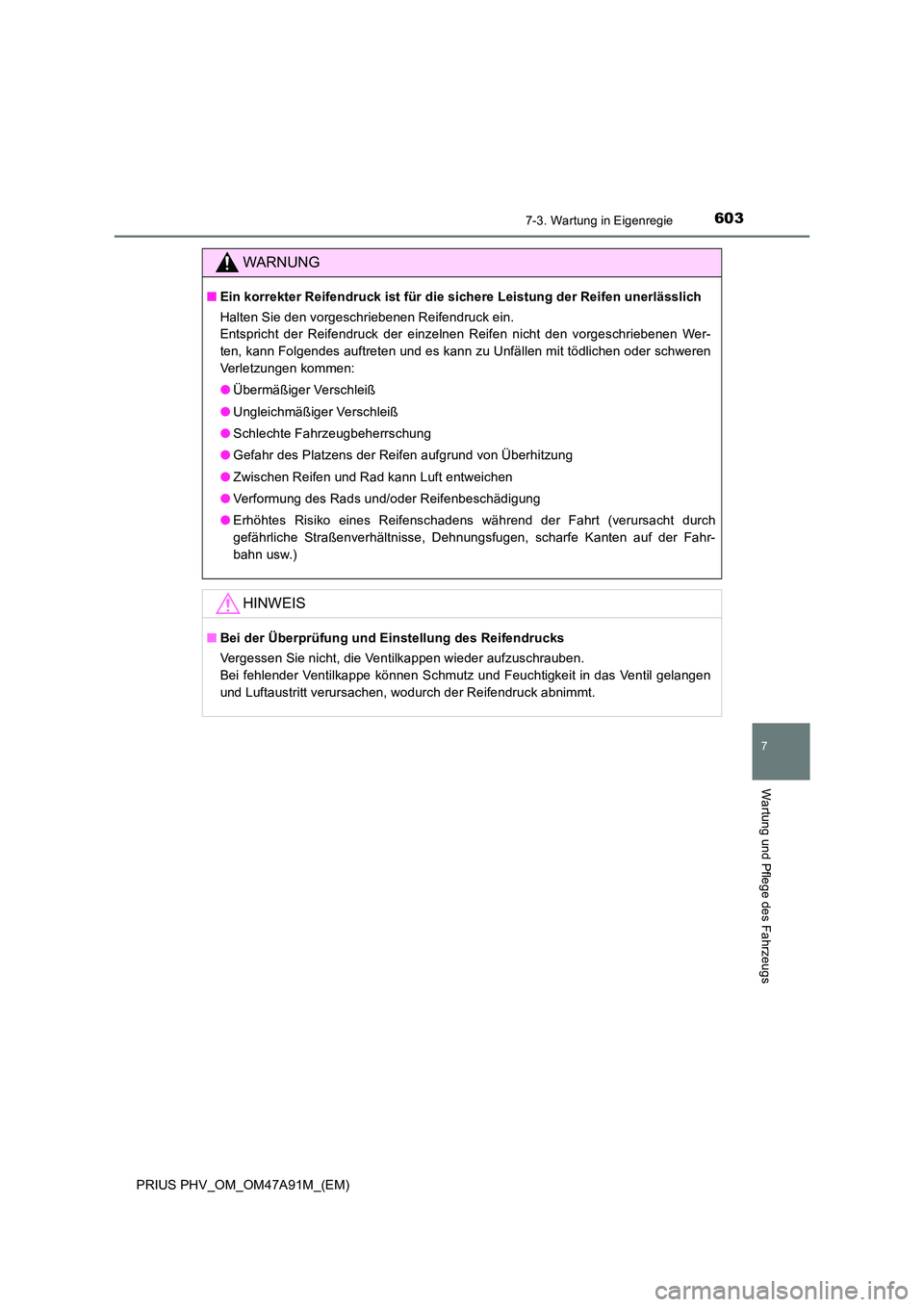

WARNUNG
■Ein korrekter Reifendruck ist für die sichere Leistung der Reifen unerlässlich
Halten Sie den vorgeschriebenen Reifendruck ein.
Entspricht der Reifendruck der einzelnen Reifen nicht den vorgeschriebenen Wer-
ten, kann Folgendes auftreten und es kann zu Unfällen mit tödlichen oder schweren
Verletzungen kommen:
● Übermäßiger Verschleiß
● Ungleichmäßiger Verschleiß
● Schlechte Fahrzeugbeherrschung
● Gefahr des Platzens der Reifen aufgrund von Überhitzung
● Zwischen Reifen und Rad kann Luft entweichen
● Verformung des Rads und/oder Reifenbeschädigung
● Erhöhtes Risiko eines Reifenschadens während der Fahrt (verursacht durch
gefährliche Straßenverhältnisse, Dehnungsfugen, scharfe Kanten auf der Fahr-
bahn usw.)
HINWEIS
■ Bei der Überprüfung und Einstellung des Reifendrucks
Vergessen Sie nicht, die Ventilkappen wieder aufzuschrauben.
Bei fehlender Ventilkappe können Schmutz und Feuchtigkeit in das Ventil gelangen
und Luftaustritt verursachen, wodurch der Reifendruck abnimmt.

6047-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)

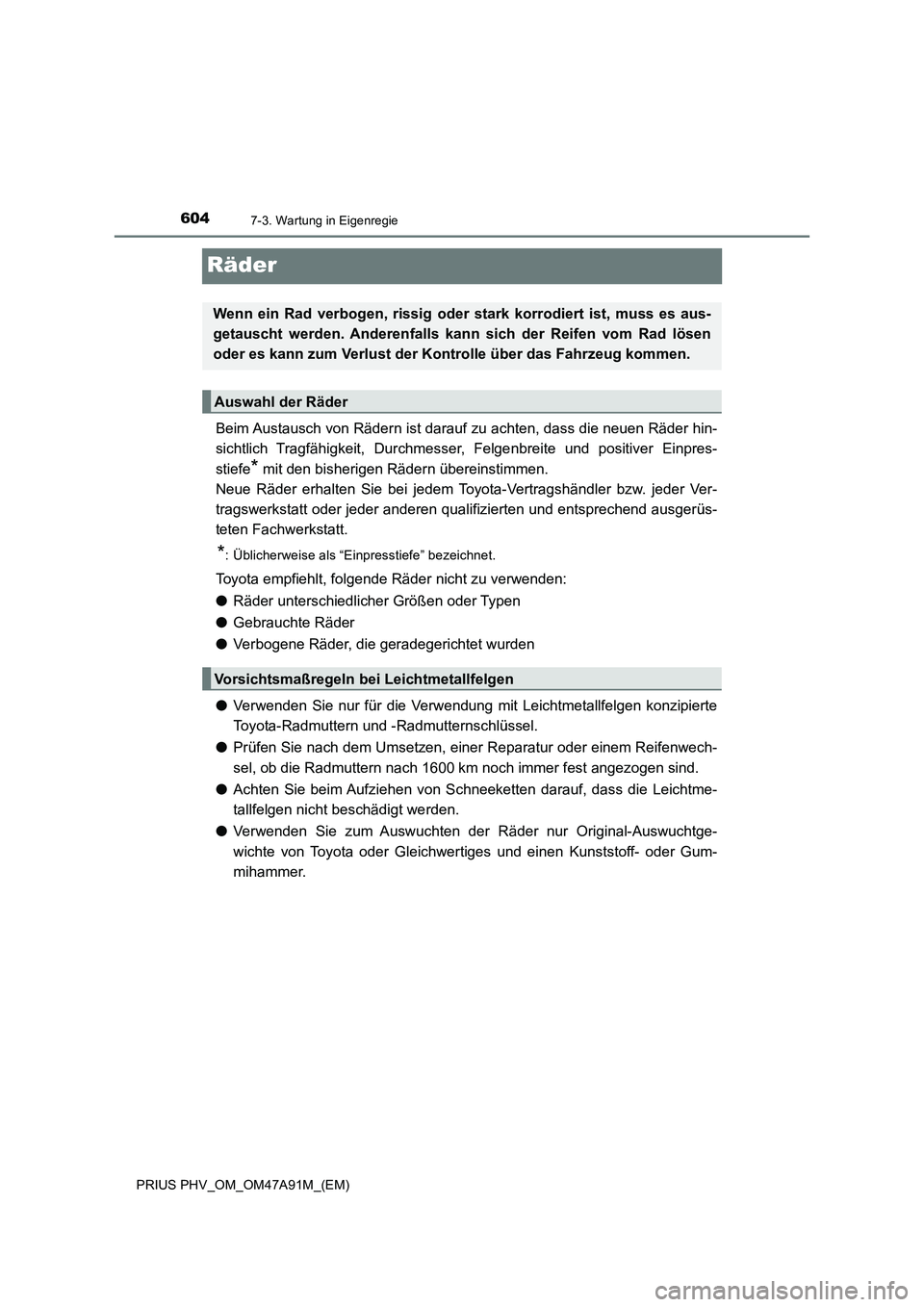

Räder
Beim Austausch von Rädern ist darauf zu achten, dass die neuen Räder hin-
sichtlich Tragfähigkeit, Durchmesser, Felgenbreite und positiver Einpres-
stiefe
* mit den bisherigen Rädern übereinstimmen.
Neue Räder erhalten Sie bei jedem Toyota-Vertragshändler bzw. jeder Ver-
tragswerkstatt oder jeder anderen qualifizierten und entsprechend ausgerüs-
teten Fachwerkstatt.
*: Üblicherweise als “Einpresstiefe” bezeichnet.
Toyota empfiehlt, folgende Räder nicht zu verwenden:
●Räder unterschiedlicher Größen oder Typen
●Gebrauchte Räder
●Verbogene Räder, die geradegerichtet wurden
●Verwenden Sie nur für die Verwendung mit Leichtmetallfelgen konzipierte
Toyota-Radmuttern und -Radmutternschlüssel.
●Prüfen Sie nach dem Umsetzen, einer Reparatur oder einem Reifenwech-
sel, ob die Radmuttern nach 1600 km noch immer fest angezogen sind.
●Achten Sie beim Aufziehen von Schneeketten darauf, dass die Leichtme-
tallfelgen nicht beschädigt werden.
●Verwenden Sie zum Auswuchten der Räder nur Original-Auswuchtge-
wichte von Toyota oder Gleichwertiges und einen Kunststoff- oder Gum-
mihammer.
Wenn ein Rad verbogen, rissig oder stark korrodiert ist, muss es aus-
getauscht werden. Anderenfalls kann sich der Reifen vom Rad lösen
oder es kann zum Verlust der Kontrolle über das Fahrzeug kommen.
Auswahl der Räder
Vorsichtsmaßregeln bei Leichtmetallfelgen

6057-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)
7
Wartung und Pflege des Fahrzeugs

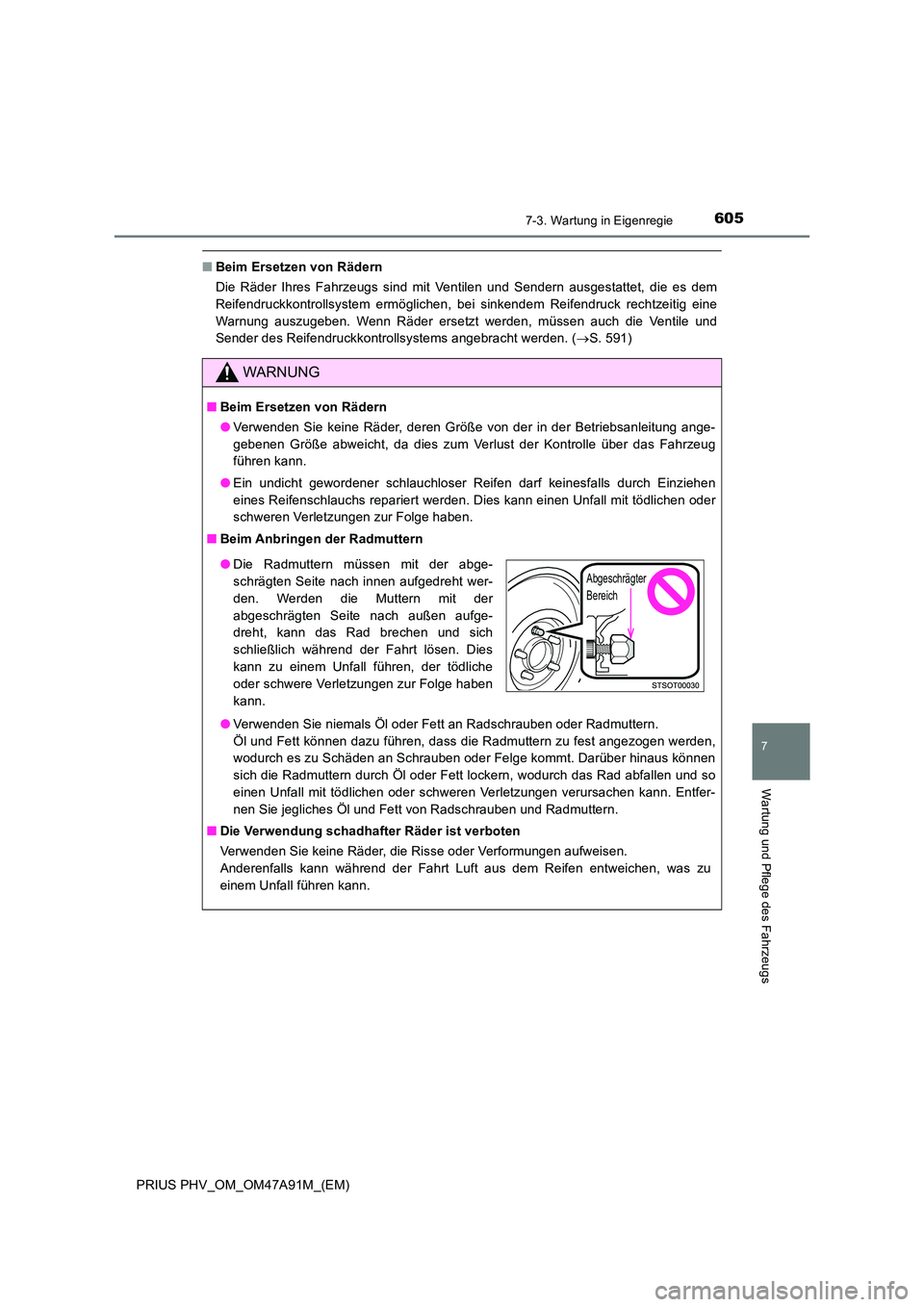

■Beim Ersetzen von Rädern
Die Räder Ihres Fahrzeugs sind mit Ventilen und Sendern ausgestattet, die es dem
Reifendruckkontrollsystem ermöglichen, bei sinkendem Reifendruck rechtzeitig eine
Warnung auszugeben. Wenn Räder ersetzt werden, müssen auch die Ventile und
Sender des Reifendruckkontrollsystems angebracht werden. ( S. 591)
WARNUNG
■Beim Ersetzen von Rädern
● Verwenden Sie keine Räder, deren Größe von der in der Betriebsanleitung ange-
gebenen Größe abweicht, da dies zum Verlust der Kontrolle über das Fahrzeug
führen kann.
● Ein undicht gewordener schlauchloser Reifen darf keinesfalls durch Einziehen
eines Reifenschlauchs repariert werden. Dies kann einen Unfall mit tödlichen oder
schweren Verletzungen zur Folge haben.
■ Beim Anbringen der Radmuttern
● Verwenden Sie niemals Öl oder Fett an Radschrauben oder Radmuttern.
Öl und Fett können dazu führen, dass die Radmuttern zu fest angezogen werden,
wodurch es zu Schäden an Schrauben oder Felge kommt. Darüber hinaus können
sich die Radmuttern durch Öl oder Fett lockern, wodurch das Rad abfallen und so
einen Unfall mit tödlichen oder schweren Verletzungen verursachen kann. Entfer-
nen Sie jegliches Öl und Fett von Radschrauben und Radmuttern.
■ Die Verwendung schadhafter Räder ist verboten
Verwenden Sie keine Räder, die Risse oder Verformungen aufweisen.
Anderenfalls kann während der Fahrt Luft aus dem Reifen entweichen, was zu
einem Unfall führen kann.
● Die Radmuttern müssen mit der abge-
schrägten Seite nach innen aufgedreht wer-
den. Werden die Muttern mit der
abgeschrägten Seite nach außen aufge-
dreht, kann das Rad brechen und sich
schließlich während der Fahrt lösen. Dies
kann zu einem Unfall führen, der tödliche
oder schwere Verletzungen zur Folge haben
kann.
Abgeschrägter
Bereich

6067-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)

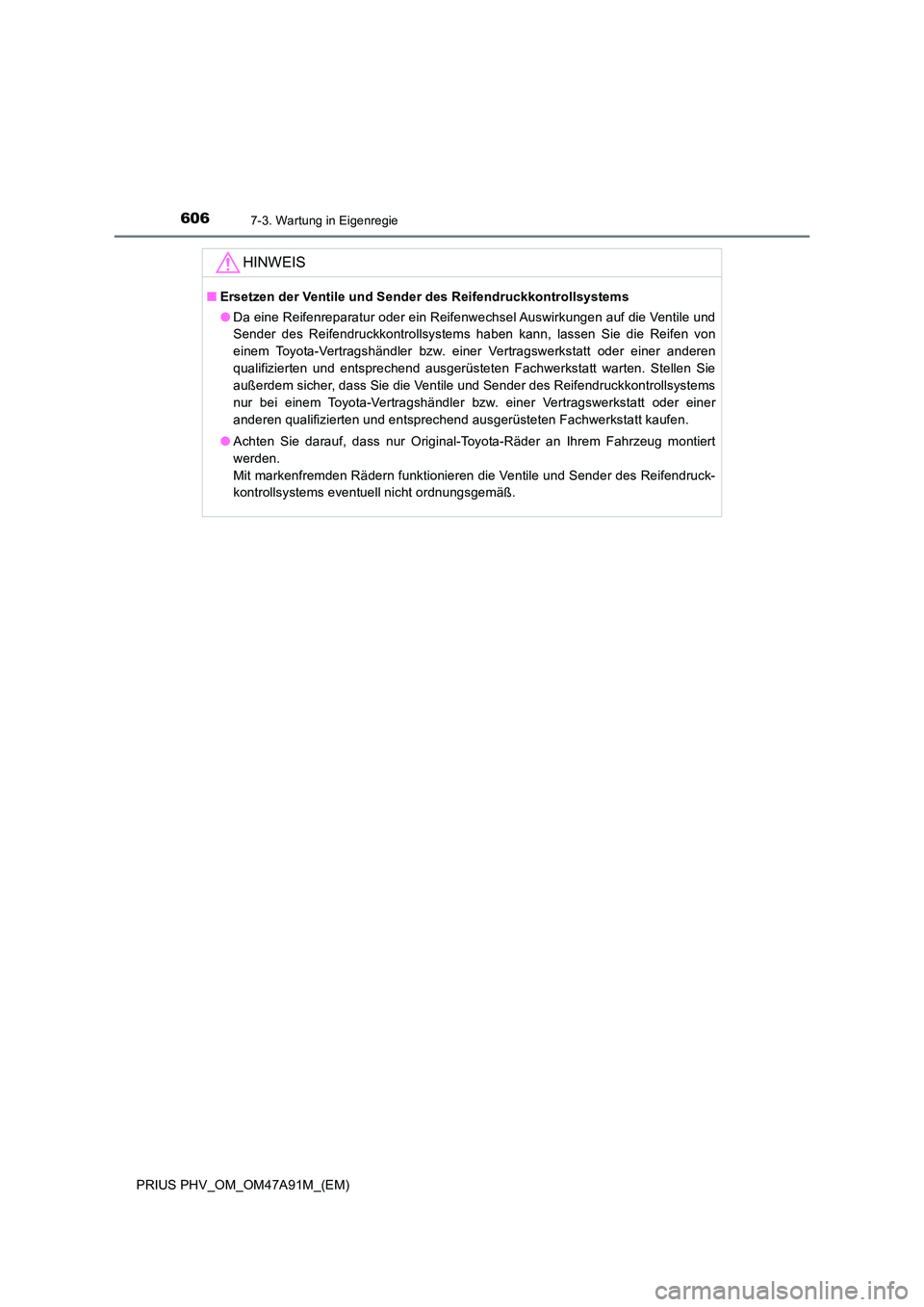

HINWEIS
■Ersetzen der Ventile und Sender des Reifendruckkontrollsystems
● Da eine Reifenreparatur oder ein Reifenwechsel Auswirkungen auf die Ventile und
Sender des Reifendruckkontrollsystems haben kann, lassen Sie die Reifen von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt warten. Stellen Sie
außerdem sicher, dass Sie die Ventile und Sender des Reifendruckkontrollsystems
nur bei einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt kaufen.
● Achten Sie darauf, dass nur Original-Toyota-Räder an Ihrem Fahrzeug montiert
werden.
Mit markenfremden Rädern funktionieren die Ventile und Sender des Reifendruck-
kontrollsystems eventuell nicht ordnungsgemäß.

6077-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)
7
Wartung und Pflege des Fahrzeugs

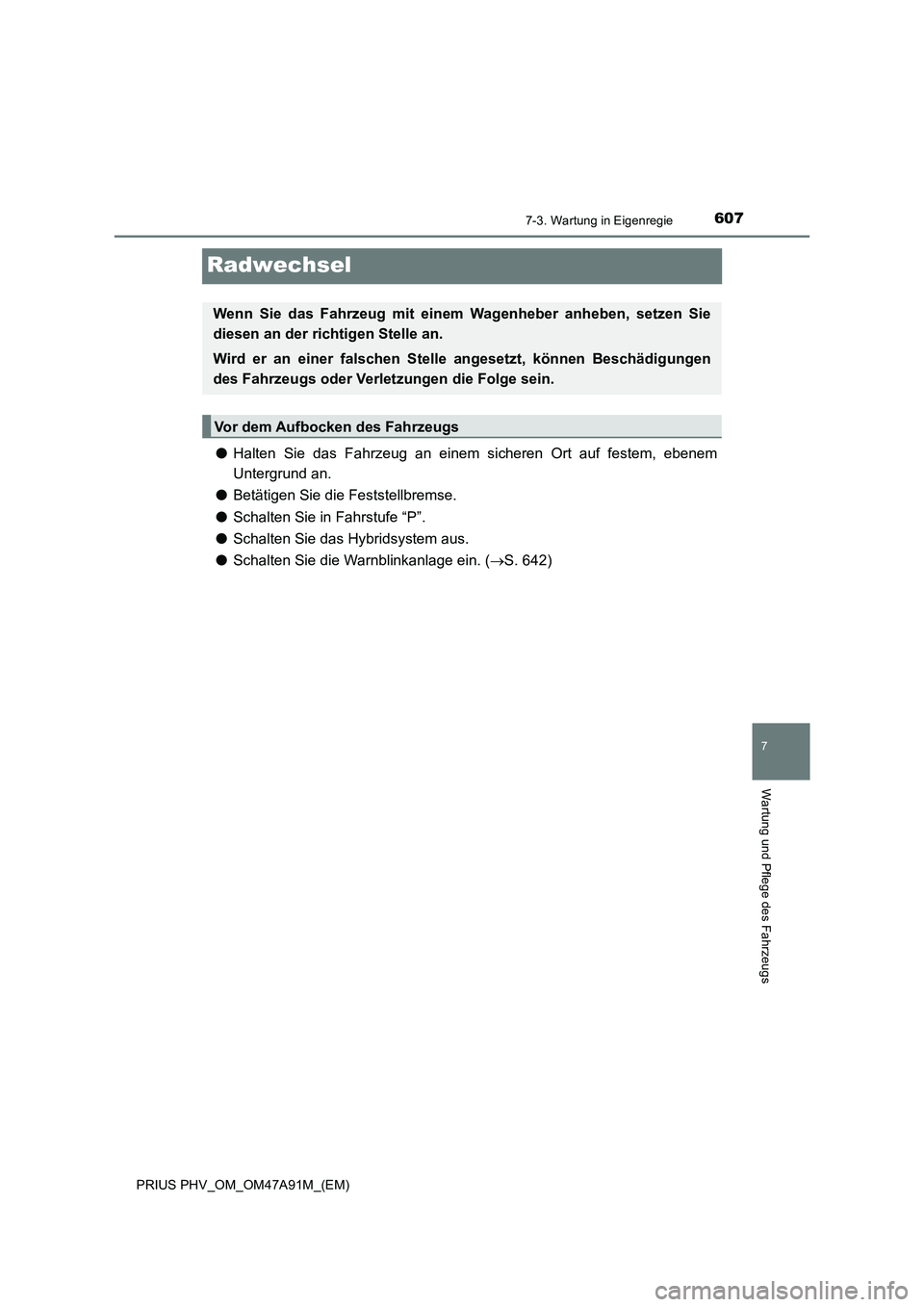

Radwechsel
●Halten Sie das Fahrzeug an einem sicheren Ort auf festem, ebenem
Untergrund an.
●Betätigen Sie die Feststellbremse.
●Schalten Sie in Fahrstufe “P”.
●Schalten Sie das Hybridsystem aus.
●Schalten Sie die Warnblinkanlage ein. (S. 642)
Wenn Sie das Fahrzeug mit einem Wagenheber anheben, setzen Sie
diesen an der richtigen Stelle an.
Wird er an einer falschen Stelle angesetzt, können Beschädigungen
des Fahrzeugs oder Verletzungen die Folge sein.
Vor dem Aufbocken des Fahrzeugs

6087-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)

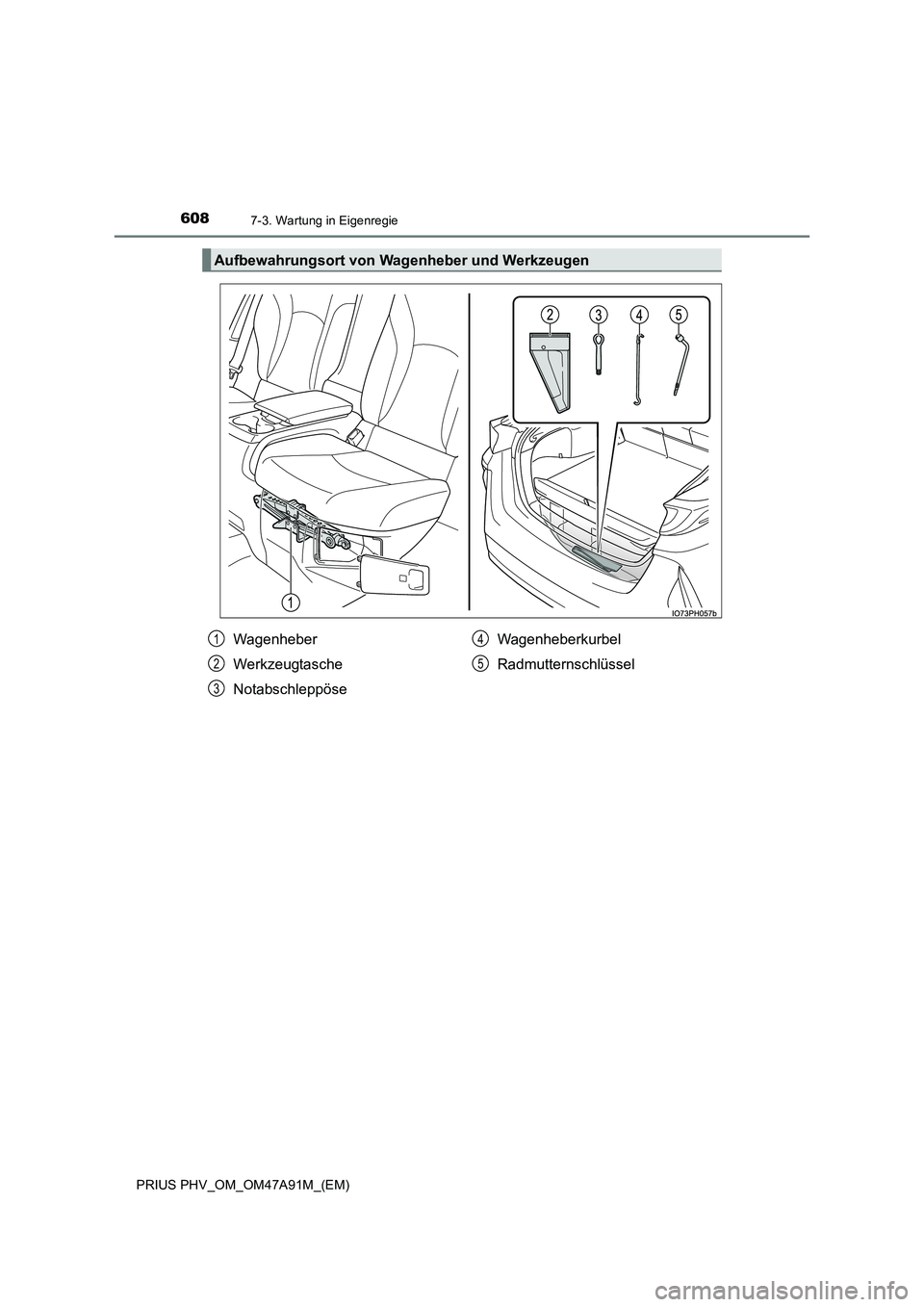

Aufbewahrungsort von Wagenheber und Werkzeugen
Wagenheber
Werkzeugtasche
Notabschleppöse
Wagenheberkurbel
Radmutternschlüssel
1
2
3
4
5
