2016 TOYOTA PRIUS PLUG-IN HYBRID Betriebsanleitungen (in German)

9

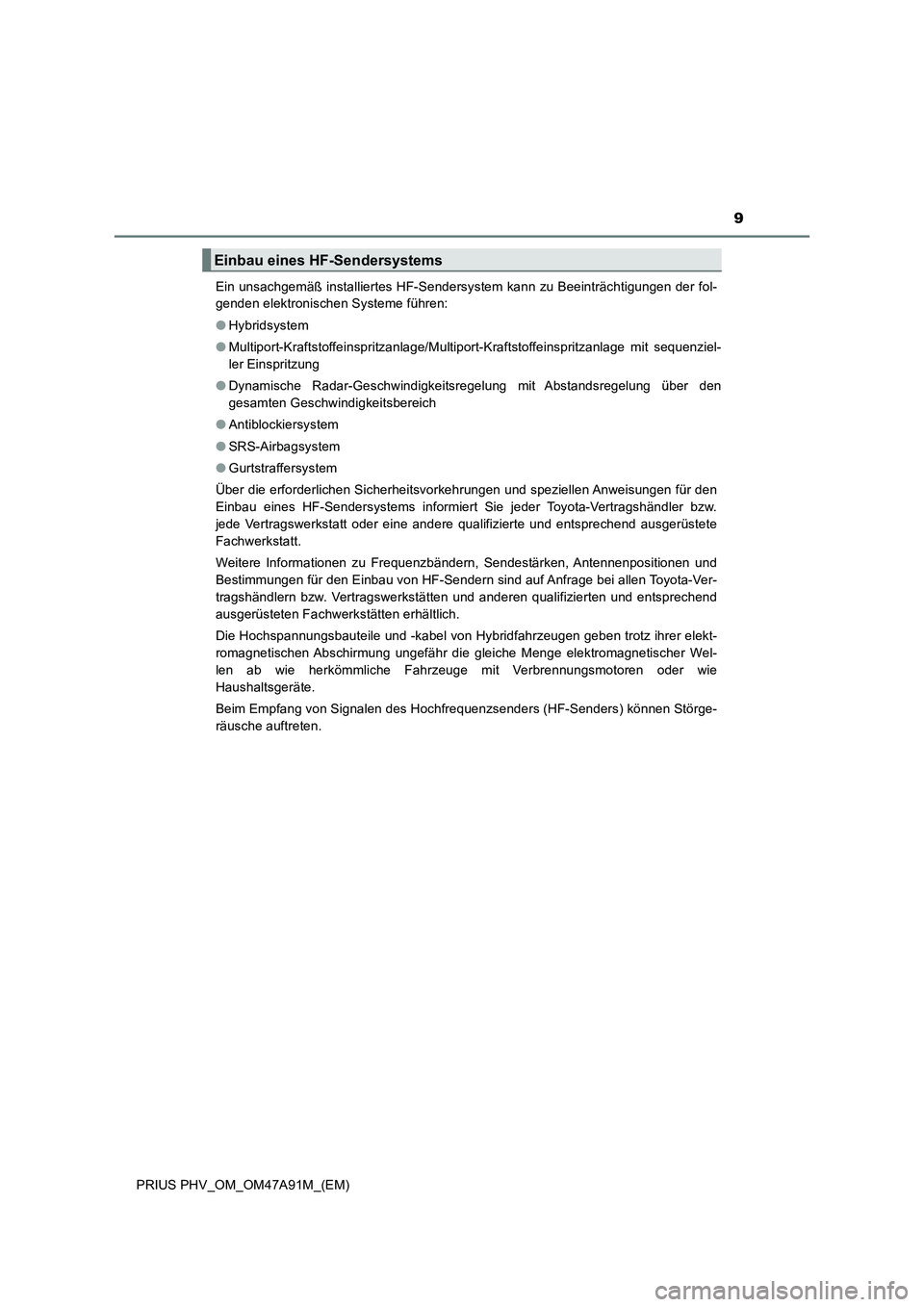

PRIUS PHV_OM_OM47A91M_(EM)Ein unsachgemäß installiertes HF-Sendersystem kann zu Beeinträchtigungen der fol-
genden elektronischen Systeme führen:
●Hybridsystem
●Multiport-Kraftstoffeinspritzanlage/Multiport-Kraftstoffeinspritzanlage mit sequenziel-
ler Einspritzung
●Dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich
●Antiblockiersystem
●SRS-Airbagsystem
●Gurtstraffersystem
Über die erforderlichen Sicherheitsvorkehrungen und speziellen Anweisungen für den
Einbau eines HF-Sendersystems informiert Sie jeder Toyota-Vertragshändler bzw.
jede Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete
Fachwerkstatt.
Weitere Informationen zu Frequenzbändern, Sendestärken, Antennenpositionen und
Bestimmungen für den Einbau von HF-Sendern sind auf Anfrage bei allen Toyota-Ver-
tragshändlern bzw. Vertragswerkstätten und anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstätten erhältlich.
Die Hochspannungsbauteile und -kabel von Hybridfahrzeugen geben trotz ihrer elekt-
romagnetischen Abschirmung ungefähr die gleiche Menge elektromagnetischer Wel-
len ab wie herkömmliche Fahrzeuge mit Verbrennungsmotoren oder wie
Haushaltsgeräte.
Beim Empfang von Signalen des Hochfrequenzsenders (HF-Senders) können Störge-
räusche auftreten.
Einbau eines HF-Sendersystems

10

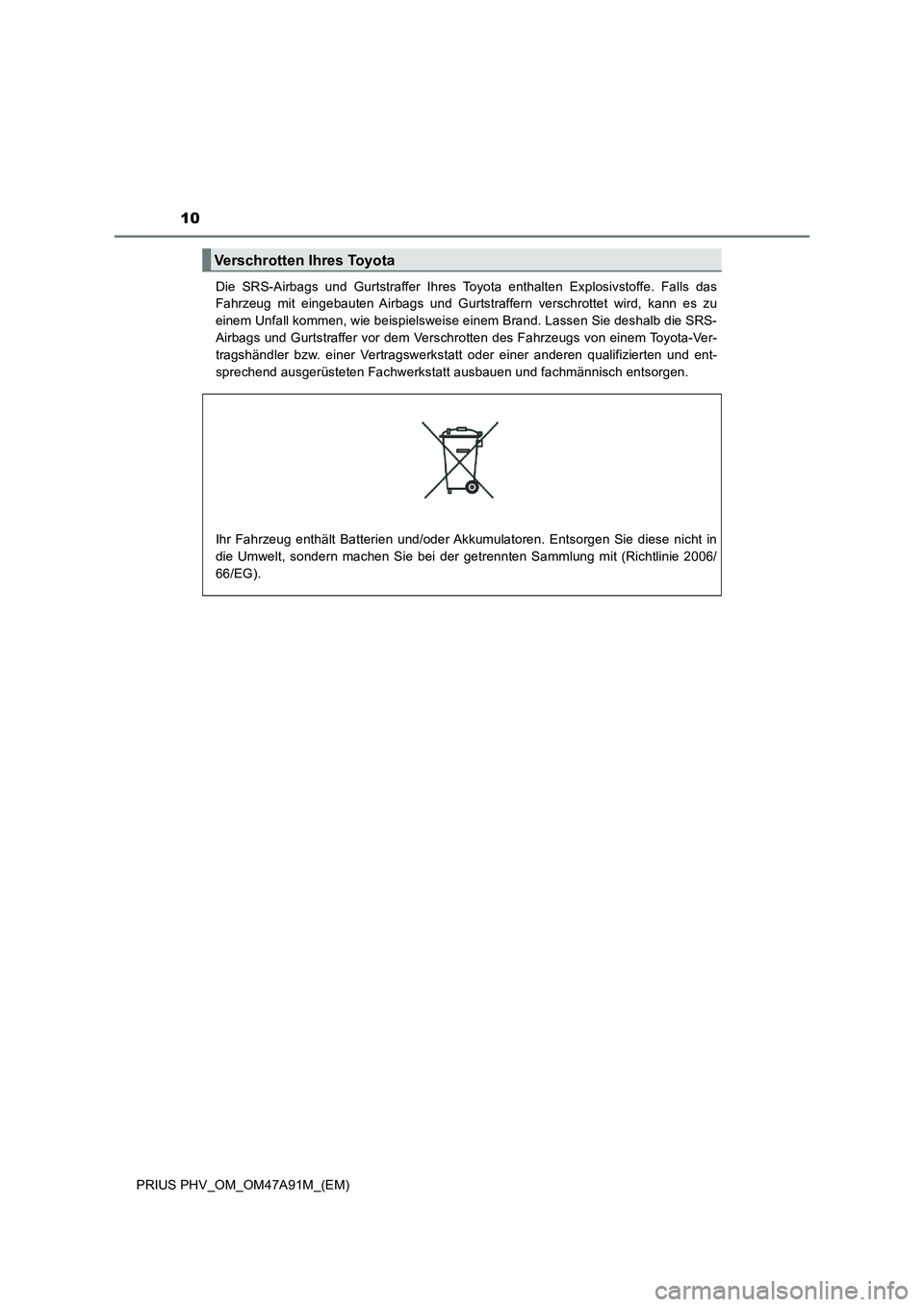

PRIUS PHV_OM_OM47A91M_(EM)Die SRS-Airbags und Gurtstraffer Ihres Toyota enthalten Explosivstoffe. Falls das
Fahrzeug mit eingebauten Airbags und Gurtstraffern verschrottet wird, kann es zu
einem Unfall kommen, wie beispielsweise einem Brand. Lassen Sie deshalb die SRS-
Airbags und Gurtstraffer vor dem Verschrotten des Fahrzeugs von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und ent-
sprechend ausgerüsteten Fachwerkstatt ausbauen und fachmännisch entsorgen.
Verschrotten Ihres Toyota
Ihr Fahrzeug enthält Batterien und/oder Akkumulatoren. Entsorgen Sie diese nicht in
die Umwelt, sondern machen Sie bei der getrennten Sammlung mit (Richtlinie 2006/
66/EG).

11
PRIUS PHV_OM_OM47A91M_(EM)
WARNUNG
■Allgemeine Vorsichtsmaßregeln bezüglich des Fahrens
Fahren unter Alkohol- oder Medikamenteneinfluss: Fahren Sie niemals, wenn Ihre
Fahrtüchtigkeit unter dem Einfluss von Alkohol oder Medikamenten eingeschränkt
ist. Alkohol und bestimmte Medikamente verzögern Ihre Reaktionszeit, schränken
Ihr Urteilsvermögen ein und verringern Ihre Koordinationsfähigkeit, was zu einem
Unfall mit tödlichen oder schweren Verletzungen führen kann.
Vorausschauende Fahrweise: Fahren Sie stets vorausschauend. Rechnen Sie mit
Fehlern anderer Fahrer oder Fußgänger und seien Sie darauf vorbereitet, Unfälle zu
vermeiden.
Ablenkung des Fahrers: Fahren Sie immer mit voller Konzentration. Alles, was den
Fahrer ablenken kann, wie das Einstellen von Bedienungselementen, das Führen
von Telefonaten oder Lesen kann zu Unfällen mit tödlichen oder schweren Verlet-
zungen für Sie, Ihre Mitfahrer und andere führen.
■ Allgemeine Vorsichtsmaßregeln bezüglich der Sicherheit von Kindern
Lassen Sie Kinder niemals unbeaufsichtigt im Fahrzeug und geben Sie niemals Kin-
dern den Schlüssel.
Kinder könnten sonst das Fahrzeug starten oder das Getriebe in den Leerlauf schal-
ten. Außerdem besteht die Gefahr, dass sich Kinder beim Spielen mit den Fenstern
oder anderen Vorrichtungen des Fahrzeugs verletzen. Zudem können sehr hohe
oder niedrige Temperaturen im Innern des Fahrzeugs für Kinder tödlich sein.

12
PRIUS PHV_OM_OM47A91M_(EM)

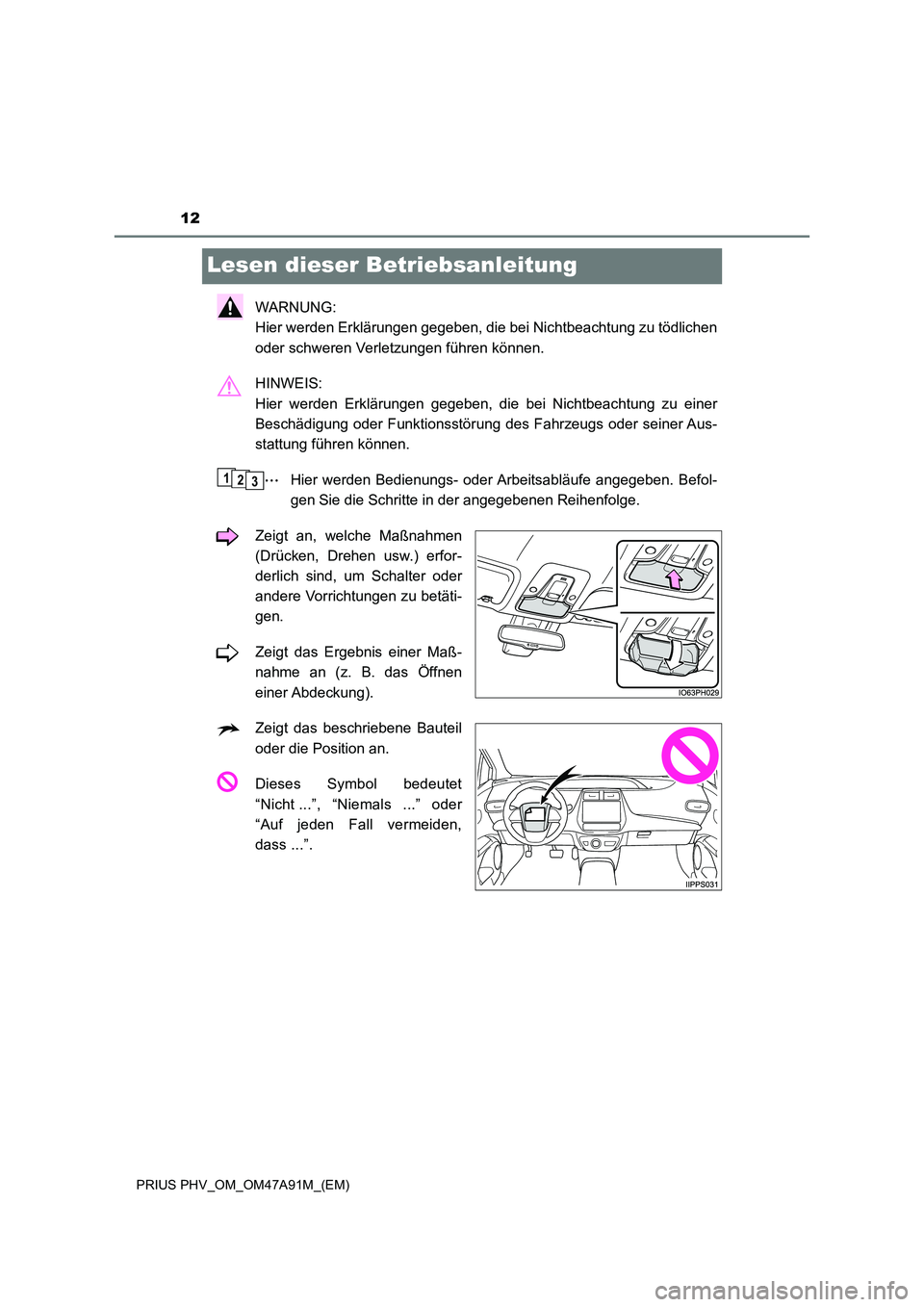

Lesen dieser Betriebsanleitung
WARNUNG:
Hier werden Erklärungen gegeben, die bei Nichtbeachtung zu tödlichen
oder schweren Verletzungen führen können.
HINWEIS:
Hier werden Erklärungen gegeben, die bei Nichtbeachtung zu einer
Beschädigung oder Funktionsstörung des Fahrzeugs oder seiner Aus-
stattung führen können.
Hier werden Bedienungs- oder Arbeitsabläufe angegeben. Befol-
gen Sie die Schritte in der angegebenen Reihenfolge.
Zeigt an, welche Maßnahmen
(Drücken, Drehen usw.) erfor-
derlich sind, um Schalter oder
andere Vorrichtungen zu betäti-
gen.
Zeigt das Ergebnis einer Maß-
nahme an (z. B. das Öffnen
einer Abdeckung).
Zeigt das beschriebene Bauteil
oder die Position an.
Dieses Symbol bedeutet
“Nicht ...”, “Niemals ...” oder
“Auf jeden Fall vermeiden,
dass ...”.
123

13
PRIUS PHV_OM_OM47A91M_(EM)

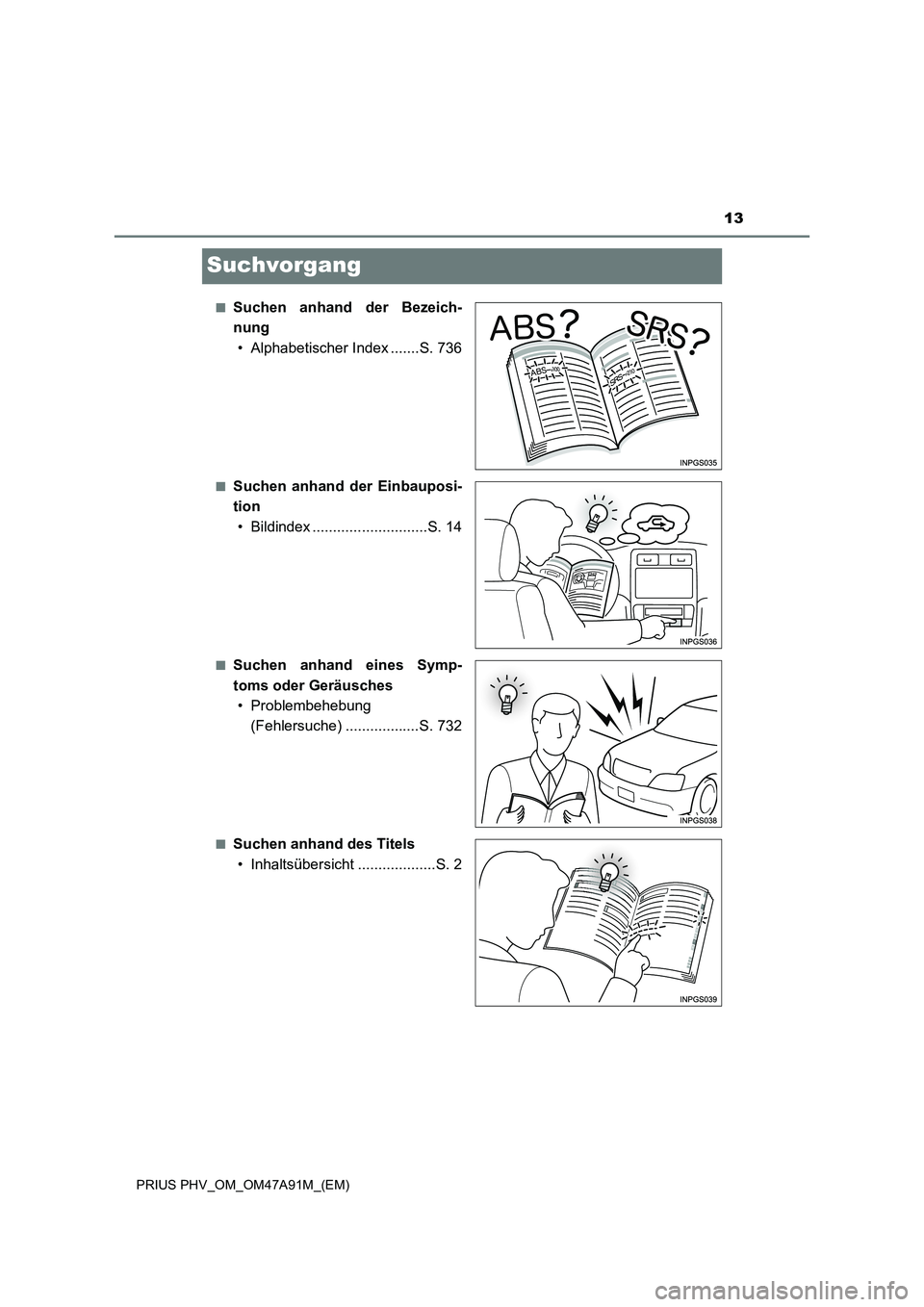

Suchvorgang
■Suchen anhand der Bezeich-
nung
• Alphabetischer Index .......S. 736
■Suchen anhand der Einbauposi-
tion
• Bildindex ............................S. 14
■Suchen anhand eines Symp-
toms oder Geräusches
• Problembehebung
(Fehlersuche) ..................S. 732
■Suchen anhand des Titels
• Inhaltsübersicht ...................S. 2

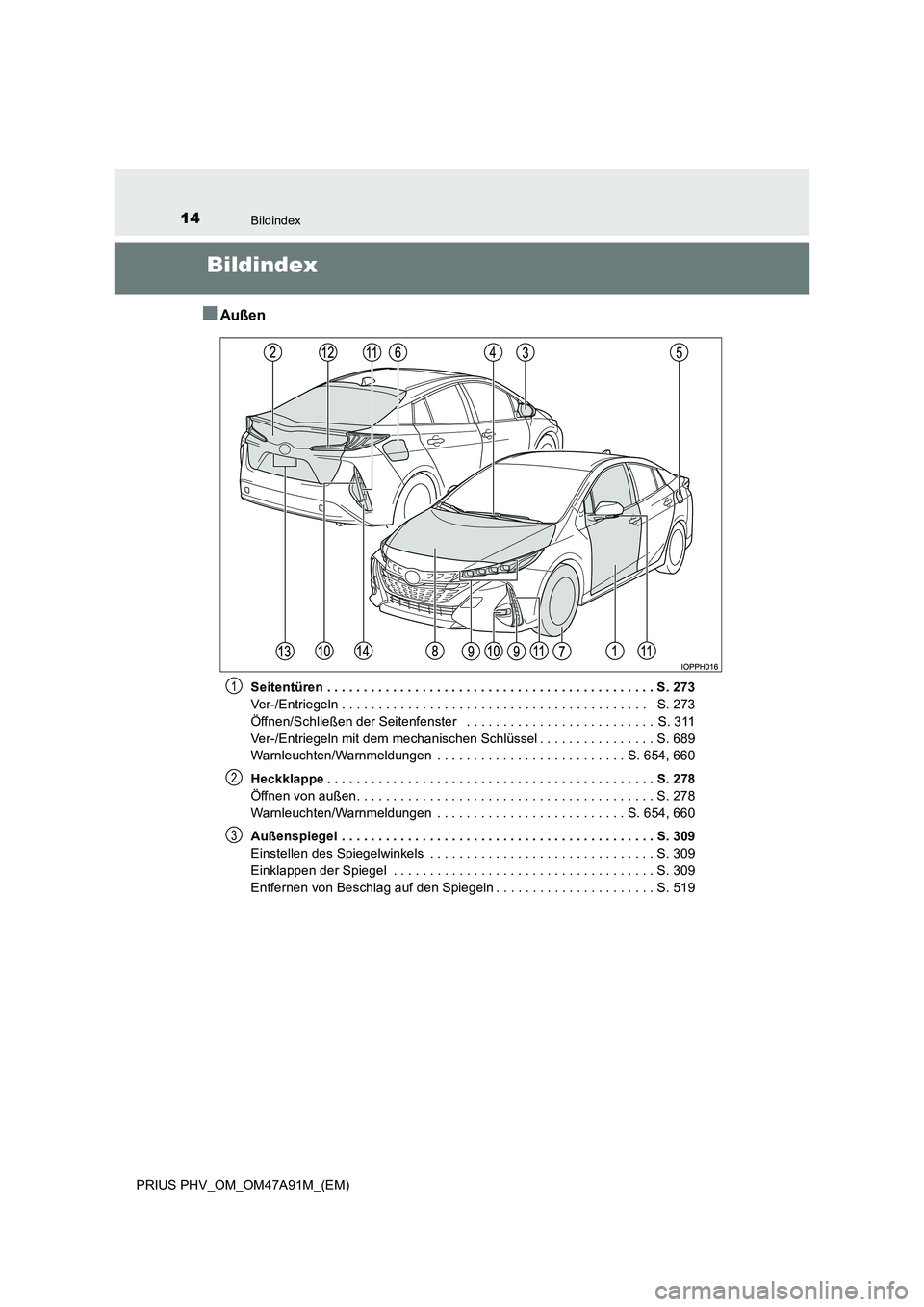

14Bildindex
PRIUS PHV_OM_OM47A91M_(EM)
Bildindex
■Außen
Seitentüren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 273
Ver-/Entriegeln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 273
Öffnen/Schließen der Seitenfenster . . . . . . . . . . . . . . . . . . . . . . . . . . S. 311
Ver-/Entriegeln mit dem mechanischen Schlüssel . . . . . . . . . . . . . . . . S. 689
Warnleuchten/Warnmeldungen . . . . . . . . . . . . . . . . . . . . . . . . . . S. 654, 660
Heckklappe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 278
Öffnen von außen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 278
Warnleuchten/Warnmeldungen . . . . . . . . . . . . . . . . . . . . . . . . . . S. 654, 660
Außenspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 309
Einstellen des Spiegelwinkels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 309
Einklappen der Spiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 309
Entfernen von Beschlag auf den Spiegeln . . . . . . . . . . . . . . . . . . . . . . S. 519
1
2
3

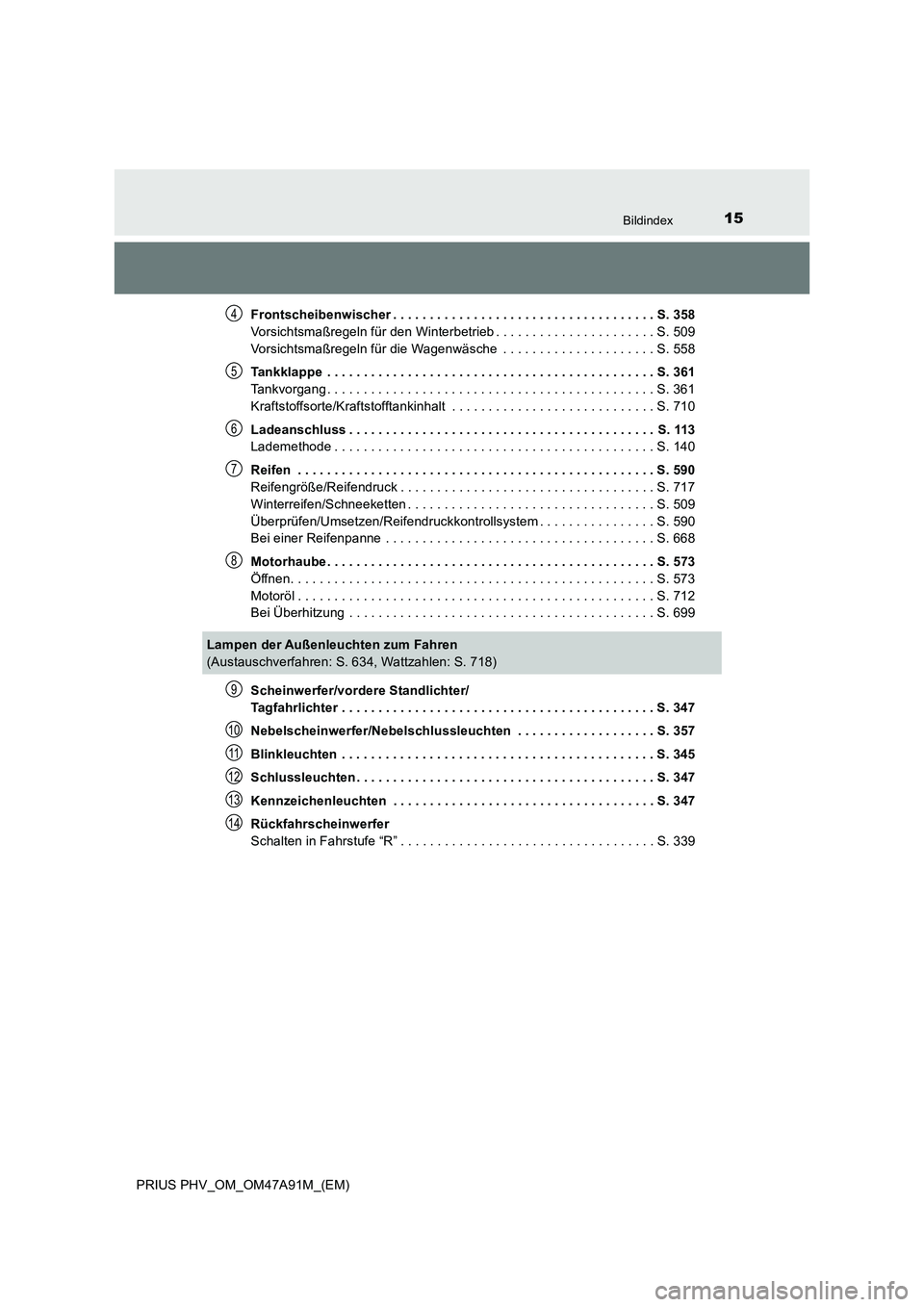

15Bildindex
PRIUS PHV_OM_OM47A91M_(EM)Frontscheibenwischer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 358
Vorsichtsmaßregeln für den Winterbetrieb . . . . . . . . . . . . . . . . . . . . . . S. 509
Vorsichtsmaßregeln für die Wagenwäsche . . . . . . . . . . . . . . . . . . . . . S. 558
Tankklappe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 361
Tankvorgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 361
Kraftstoffsorte/Kraftstofftankinhalt . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 710
Ladeanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 113
Lademethode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 140
Reifen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 590
Reifengröße/Reifendruck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 717
Winterreifen/Schneeketten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 509
Überprüfen/Umsetzen/Reifendruckkontrollsystem . . . . . . . . . . . . . . . . S. 590
Bei einer Reifenpanne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 668
Motorhaube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 573
Öffnen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 573
Motoröl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 712
Bei Überhitzung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 699
Scheinwerfer/vordere Standlichter/
Tagfahrlichter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 347
Nebelscheinwerfer/Nebelschlussleuchten . . . . . . . . . . . . . . . . . . . S. 357
Blinkleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 345
Schlussleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 347
Kennzeichenleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 347
Rückfahrscheinwerfer
Schalten in Fahrstufe “R” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 339
4
5
6
7
8
Lampen der Außenleuchten zum Fahren
(Austauschverfahren: S. 634, Wattzahlen: S. 718)
9
10
11
12
13
14

16Bildindex
PRIUS PHV_OM_OM47A91M_(EM)

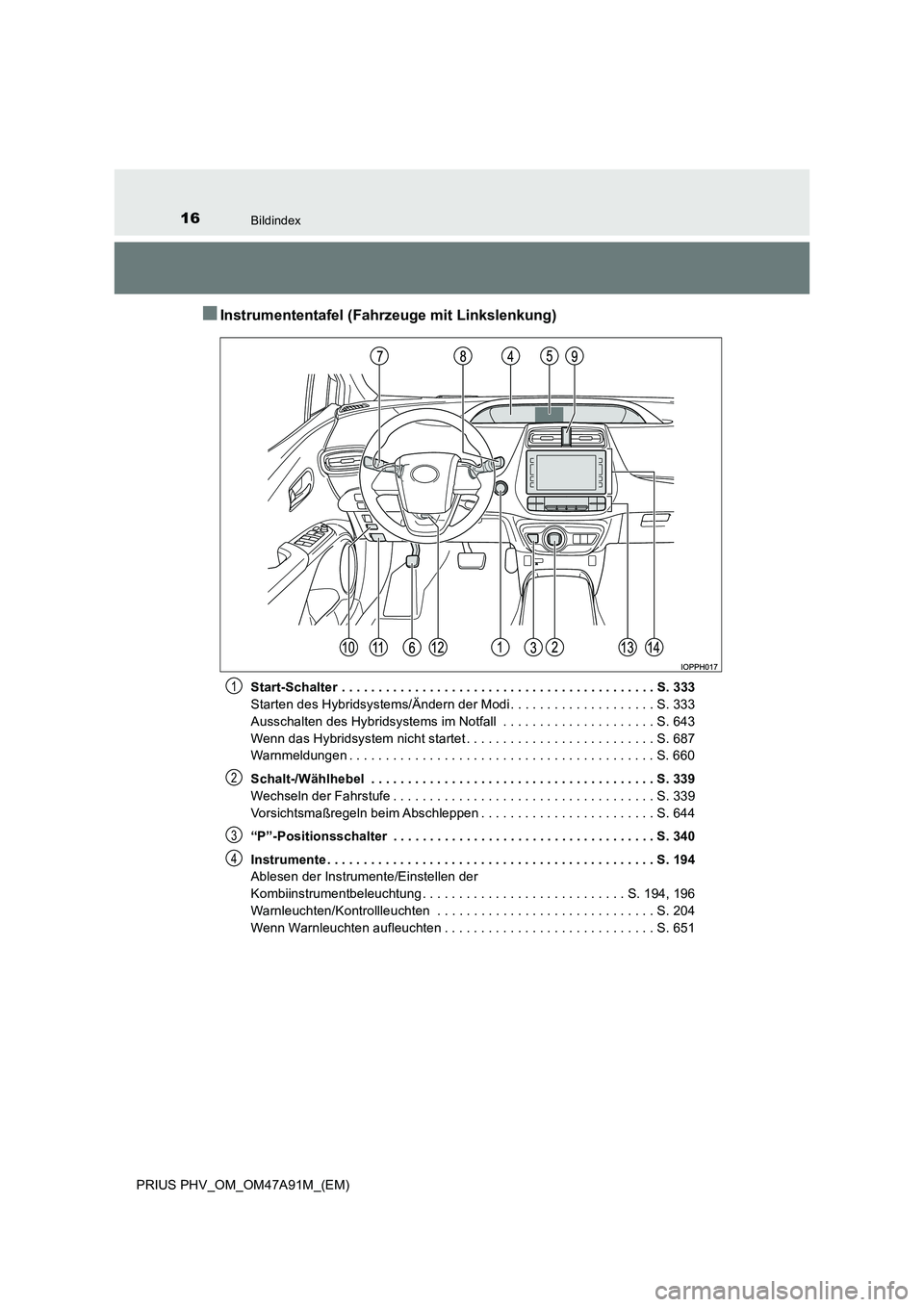

■Instrumententafel (Fahrzeuge mit Linkslenkung)
Start-Schalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 333
Starten des Hybridsystems/Ändern der Modi . . . . . . . . . . . . . . . . . . . . S. 333
Ausschalten des Hybridsystems im Notfall . . . . . . . . . . . . . . . . . . . . . S. 643
Wenn das Hybridsystem nicht startet . . . . . . . . . . . . . . . . . . . . . . . . . . S. 687
Warnmeldungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 660
Schalt-/Wählhebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 339
Wechseln der Fahrstufe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 339
Vorsichtsmaßregeln beim Abschleppen . . . . . . . . . . . . . . . . . . . . . . . . S. 644
“P”-Positionsschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 340
Instrumente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 194
Ablesen der Instrumente/Einstellen der
Kombiinstrumentbeleuchtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 194, 196
Warnleuchten/Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 204
Wenn Warnleuchten aufleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 651
1
2
3
4
