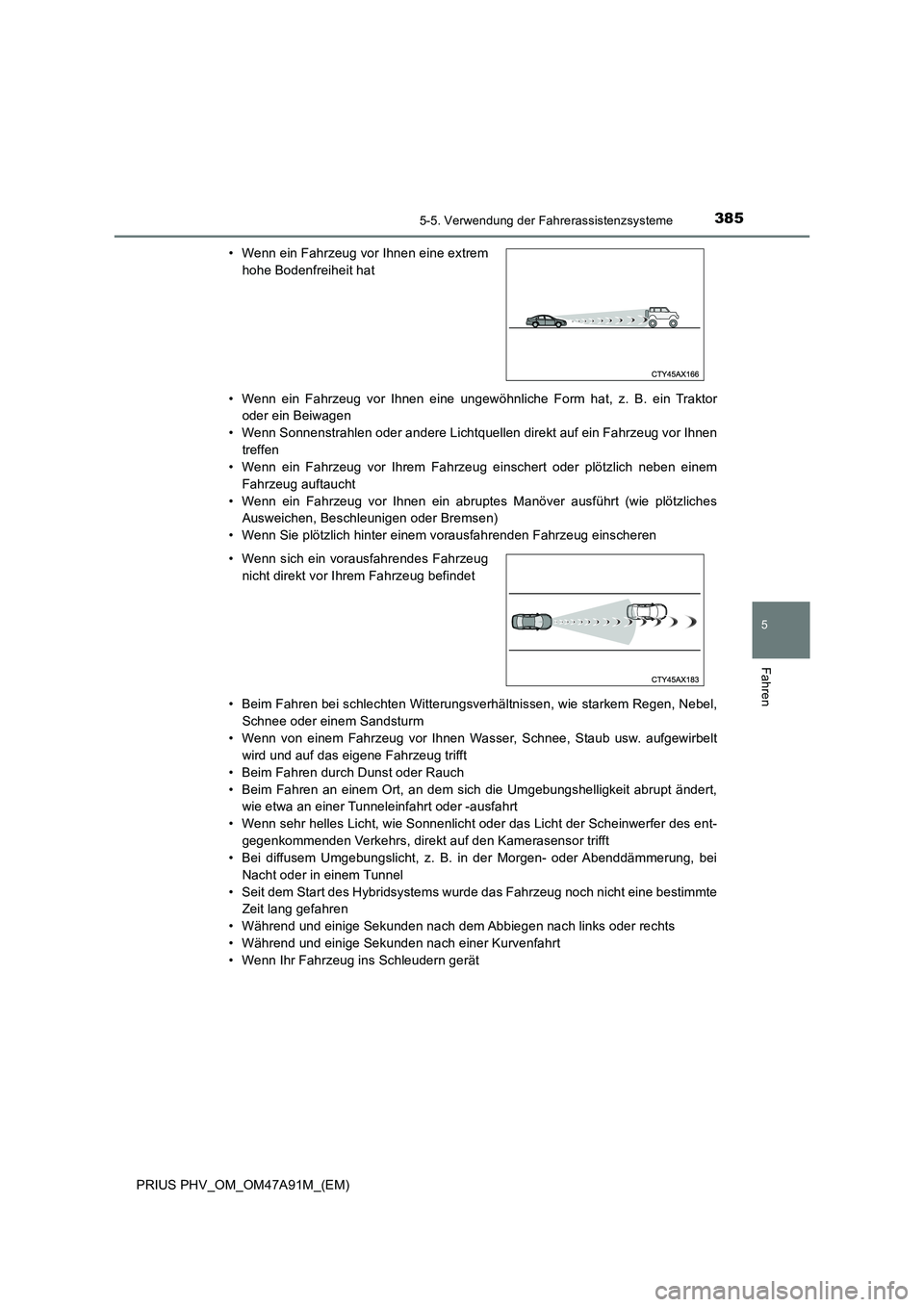

3855-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren
• Wenn ein Fahrzeug vor Ihnen eine ungewöhnliche Form hat, z. B. ein Traktor
oder ein Beiwagen
• Wenn Sonnenstrahlen oder andere Lichtquellen direkt auf ein Fahrzeug vor Ihnen
treffen
• Wenn ein Fahrzeug vor Ihrem Fahrzeug einschert oder plötzlich neben einem
Fahrzeug auftaucht
• Wenn ein Fahrzeug vor Ihnen ein abruptes Manöver ausführt (wie plötzliches
Ausweichen, Beschleunigen oder Bremsen)
• Wenn Sie plötzlich hinter einem vorausfahrenden Fahrzeug einscheren
• Beim Fahren bei schlechten Witterungsverhältnissen, wie starkem Regen, Nebel,
Schnee oder einem Sandsturm
• Wenn von einem Fahrzeug vor Ihnen Wasser, Schnee, Staub usw. aufgewirbelt
wird und auf das eigene Fahrzeug trifft
• Beim Fahren durch Dunst oder Rauch
• Beim Fahren an einem Ort, an dem sich die Umgebungshelligkeit abrupt ändert,
wie etwa an einer Tunneleinfahrt oder -ausfahrt
• Wenn sehr helles Licht, wie Sonnenlicht oder das Licht der Scheinwerfer des ent-
gegenkommenden Verkehrs, direkt auf den Kamerasensor trifft
• Bei diffusem Umgebungslicht, z. B. in der Morgen- oder Abenddämmerung, bei
Nacht oder in einem Tunnel
• Seit dem Start des Hybridsystems wurde das Fahrzeug noch nicht eine bestimmte
Zeit lang gefahren
• Während und einige Sekunden nach dem Abbiegen nach links oder rechts
• Während und einige Sekunden nach einer Kurvenfahrt
• Wenn Ihr Fahrzeug ins Schleudern gerät • Wenn ein Fahrzeug vor Ihnen eine extrem
hohe Bodenfreiheit hat
• Wenn sich ein vorausfahrendes Fahrzeug
nicht direkt vor Ihrem Fahrzeug befindet

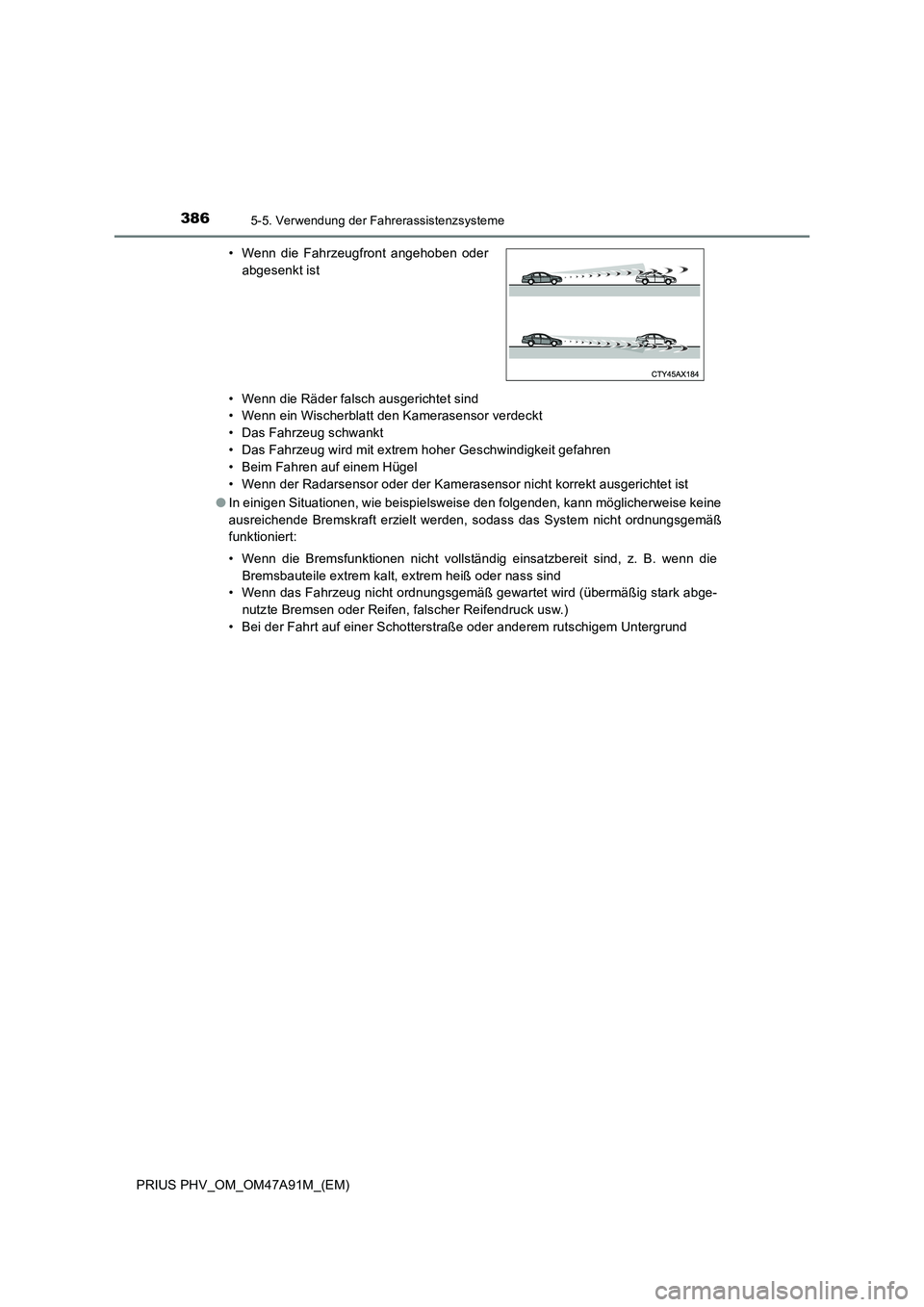

3865-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)• Wenn die Räder falsch ausgerichtet sind
• Wenn ein Wischerblatt den Kamerasensor verdeckt
• Das Fahrzeug schwankt
• Das Fahrzeug wird mit extrem hoher Geschwindigkeit gefahren
• Beim Fahren auf einem Hügel
• Wenn der Radarsensor oder der Kamerasensor nicht korrekt ausgerichtet ist
●In einigen Situationen, wie beispielsweise den folgenden, kann möglicherweise keine
ausreichende Bremskraft erzielt werden, sodass das System nicht ordnungsgemäß
funktioniert:
• Wenn die Bremsfunktionen nicht vollständig einsatzbereit sind, z. B. wenn die
Bremsbauteile extrem kalt, extrem heiß oder nass sind
• Wenn das Fahrzeug nicht ordnungsgemäß gewartet wird (übermäßig stark abge-
nutzte Bremsen oder Reifen, falscher Reifendruck usw.)
• Bei der Fahrt auf einer Schotterstraße oder anderem rutschigem Untergrund • Wenn die Fahrzeugfront angehoben oder
abgesenkt ist

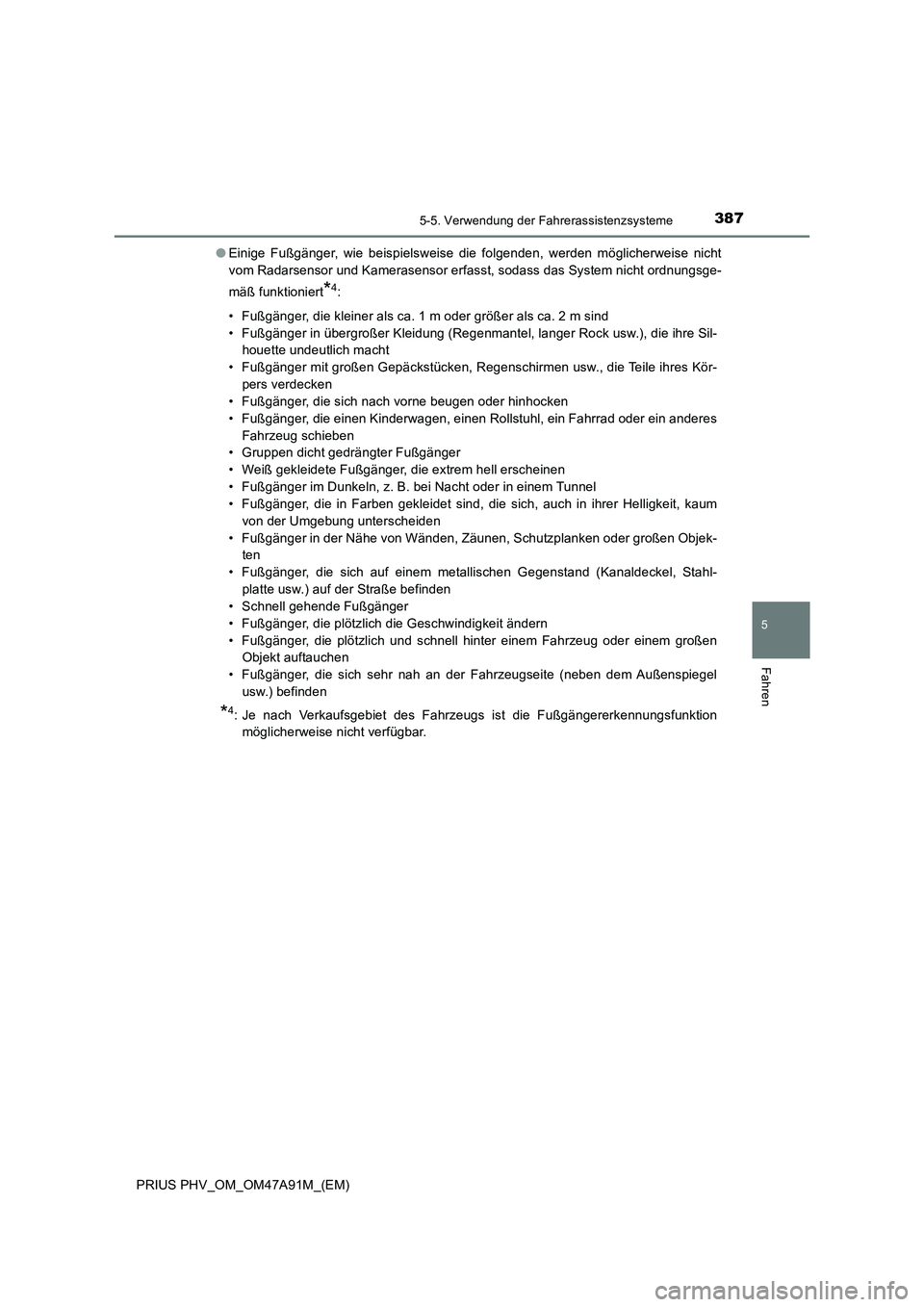

3875-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren
●Einige Fußgänger, wie beispielsweise die folgenden, werden möglicherweise nicht
vom Radarsensor und Kamerasensor erfasst, sodass das System nicht ordnungsge-
mäß funktioniert
*4:
• Fußgänger, die kleiner als ca. 1 m oder größer als ca. 2 m sind
• Fußgänger in übergroßer Kleidung (Regenmantel, langer Rock usw.), die ihre Sil-
houette undeutlich macht
• Fußgänger mit großen Gepäckstücken, Regenschirmen usw., die Teile ihres Kör-
pers verdecken
• Fußgänger, die sich nach vorne beugen oder hinhocken
• Fußgänger, die einen Kinderwagen, einen Rollstuhl, ein Fahrrad oder ein anderes
Fahrzeug schieben
• Gruppen dicht gedrängter Fußgänger
• Weiß gekleidete Fußgänger, die extrem hell erscheinen
• Fußgänger im Dunkeln, z. B. bei Nacht oder in einem Tunnel
• Fußgänger, die in Farben gekleidet sind, die sich, auch in ihrer Helligkeit, kaum
von der Umgebung unterscheiden
• Fußgänger in der Nähe von Wänden, Zäunen, Schutzplanken oder großen Objek-
ten
• Fußgänger, die sich auf einem metallischen Gegenstand (Kanaldeckel, Stahl-
platte usw.) auf der Straße befinden
• Schnell gehende Fußgänger
• Fußgänger, die plötzlich die Geschwindigkeit ändern
• Fußgänger, die plötzlich und schnell hinter einem Fahrzeug oder einem großen
Objekt auftauchen
• Fußgänger, die sich sehr nah an der Fahrzeugseite (neben dem Außenspiegel
usw.) befinden
*4: Je nach Verkaufsgebiet des Fahrzeugs ist die Fußgängererkennungsfunktion
möglicherweise nicht verfügbar.

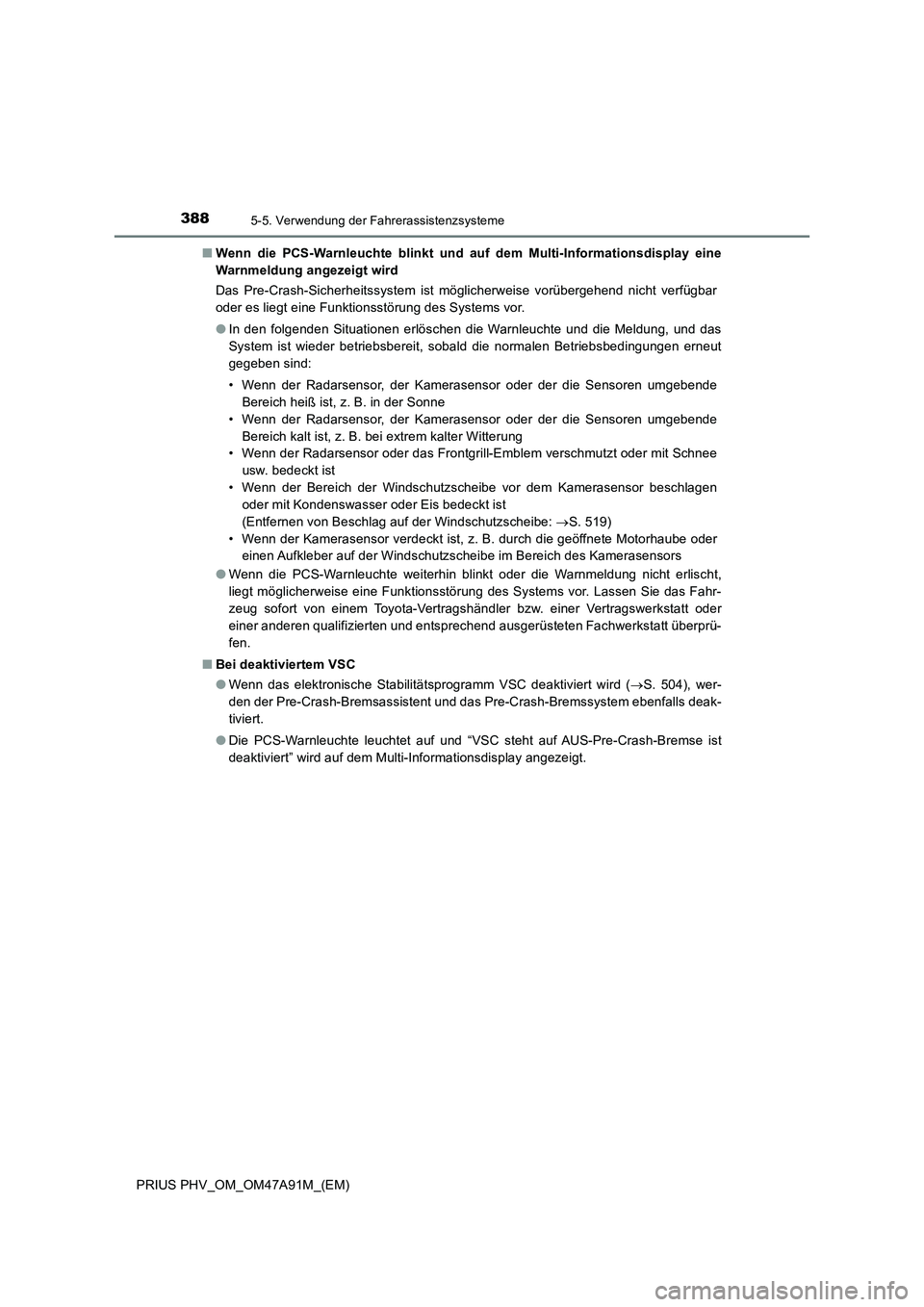

3885-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)■Wenn die PCS-Warnleuchte blinkt und auf dem Multi-Informationsdisplay eine
Warnmeldung angezeigt wird
Das Pre-Crash-Sicherheitssystem ist möglicherweise vorübergehend nicht verfügbar
oder es liegt eine Funktionsstörung des Systems vor.
●In den folgenden Situationen erlöschen die Warnleuchte und die Meldung, und das
System ist wieder betriebsbereit, sobald die normalen Betriebsbedingungen erneut
gegeben sind:
• Wenn der Radarsensor, der Kamerasensor oder der die Sensoren umgebende
Bereich heiß ist, z. B. in der Sonne
• Wenn der Radarsensor, der Kamerasensor oder der die Sensoren umgebende
Bereich kalt ist, z. B. bei extrem kalter Witterung
• Wenn der Radarsensor oder das Frontgrill-Emblem verschmutzt oder mit Schnee
usw. bedeckt ist
• Wenn der Bereich der Windschutzscheibe vor dem Kamerasensor beschlagen
oder mit Kondenswasser oder Eis bedeckt ist
(Entfernen von Beschlag auf der Windschutzscheibe: S. 519)
• Wenn der Kamerasensor verdeckt ist, z. B. durch die geöffnete Motorhaube oder
einen Aufkleber auf der Windschutzscheibe im Bereich des Kamerasensors
●Wenn die PCS-Warnleuchte weiterhin blinkt oder die Warnmeldung nicht erlischt,
liegt möglicherweise eine Funktionsstörung des Systems vor. Lassen Sie das Fahr-
zeug sofort von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprü-
fen.
■Bei deaktiviertem VSC
●Wenn das elektronische Stabilitätsprogramm VSC deaktiviert wird (S. 504), wer-
den der Pre-Crash-Bremsassistent und das Pre-Crash-Bremssystem ebenfalls deak-
tiviert.
●Die PCS-Warnleuchte leuchtet auf und “VSC steht auf AUS-Pre-Crash-Bremse ist
deaktiviert” wird auf dem Multi-Informationsdisplay angezeigt.

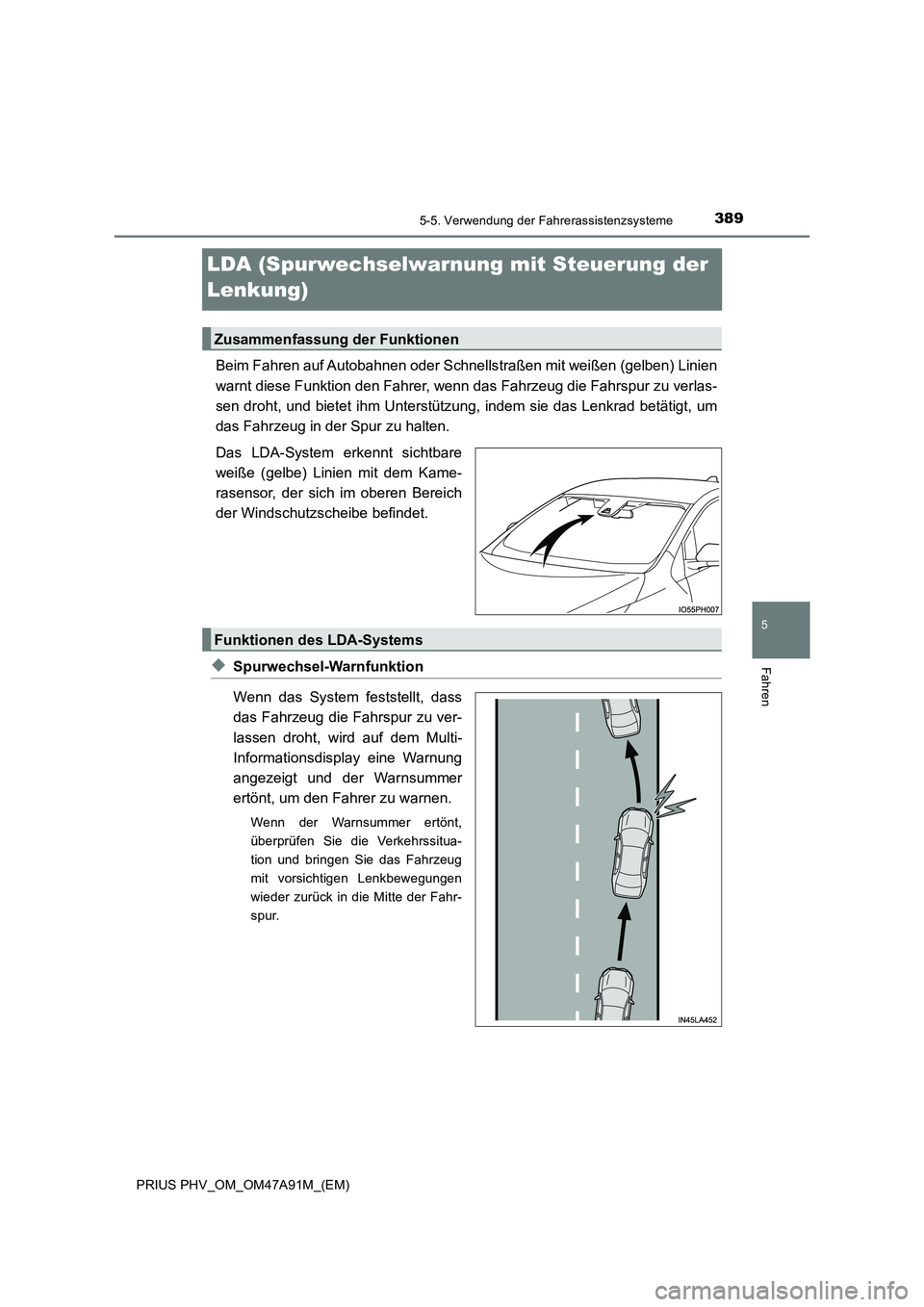

3895-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren
LDA (Spurwechselwarnung mit Steuerung der
Lenkung)
Beim Fahren auf Autobahnen oder Schnellstraßen mit weißen (gelben) Linien
warnt diese Funktion den Fahrer, wenn das Fahrzeug die Fahrspur zu verlas-
sen droht, und bietet ihm Unterstützung, indem sie das Lenkrad betätigt, um
das Fahrzeug in der Spur zu halten.
Das LDA-System erkennt sichtbare
weiße (gelbe) Linien mit dem Kame-
rasensor, der sich im oberen Bereich
der Windschutzscheibe befindet.
◆Spurwechsel-Warnfunktion
Wenn das System feststellt, dass
das Fahrzeug die Fahrspur zu ver-
lassen droht, wird auf dem Multi-
Informationsdisplay eine Warnung
angezeigt und der Warnsummer
ertönt, um den Fahrer zu warnen.
Wenn der Warnsummer ertönt,
überprüfen Sie die Verkehrssitua-
tion und bringen Sie das Fahrzeug
mit vorsichtigen Lenkbewegungen
wieder zurück in die Mitte der Fahr-
spur.
Zusammenfassung der Funktionen
Funktionen des LDA-Systems

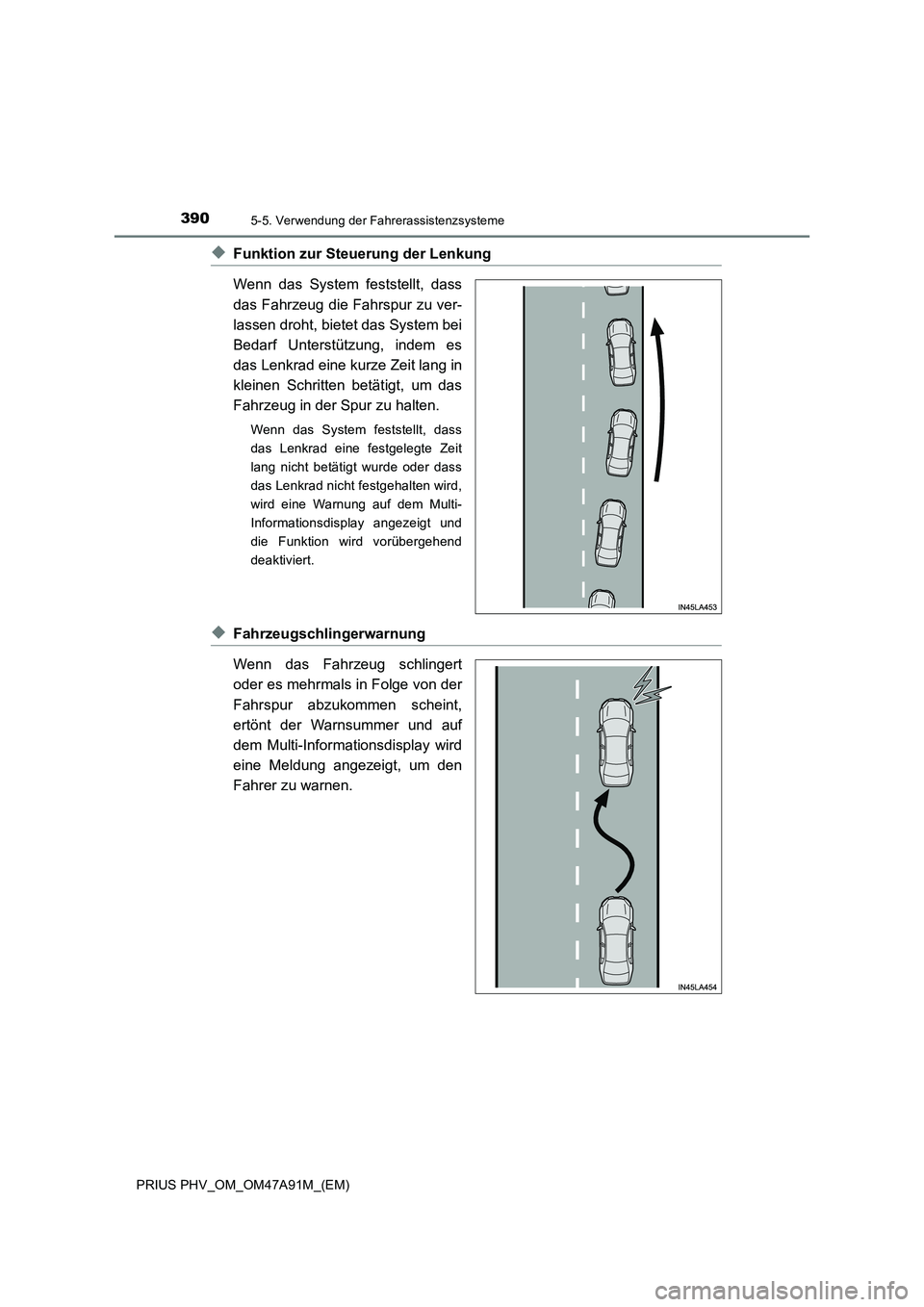

3905-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
◆Funktion zur Steuerung der Lenkung
Wenn das System feststellt, dass
das Fahrzeug die Fahrspur zu ver-
lassen droht, bietet das System bei
Bedarf Unterstützung, indem es
das Lenkrad eine kurze Zeit lang in
kleinen Schritten betätigt, um das
Fahrzeug in der Spur zu halten.
Wenn das System feststellt, dass
das Lenkrad eine festgelegte Zeit
lang nicht betätigt wurde oder dass
das Lenkrad nicht festgehalten wird,
wird eine Warnung auf dem Multi-
Informationsdisplay angezeigt und
die Funktion wird vorübergehend
deaktiviert.
◆Fahrzeugschlingerwarnung
Wenn das Fahrzeug schlingert
oder es mehrmals in Folge von der
Fahrspur abzukommen scheint,
ertönt der Warnsummer und auf
dem Multi-Informationsdisplay wird
eine Meldung angezeigt, um den
Fahrer zu warnen.

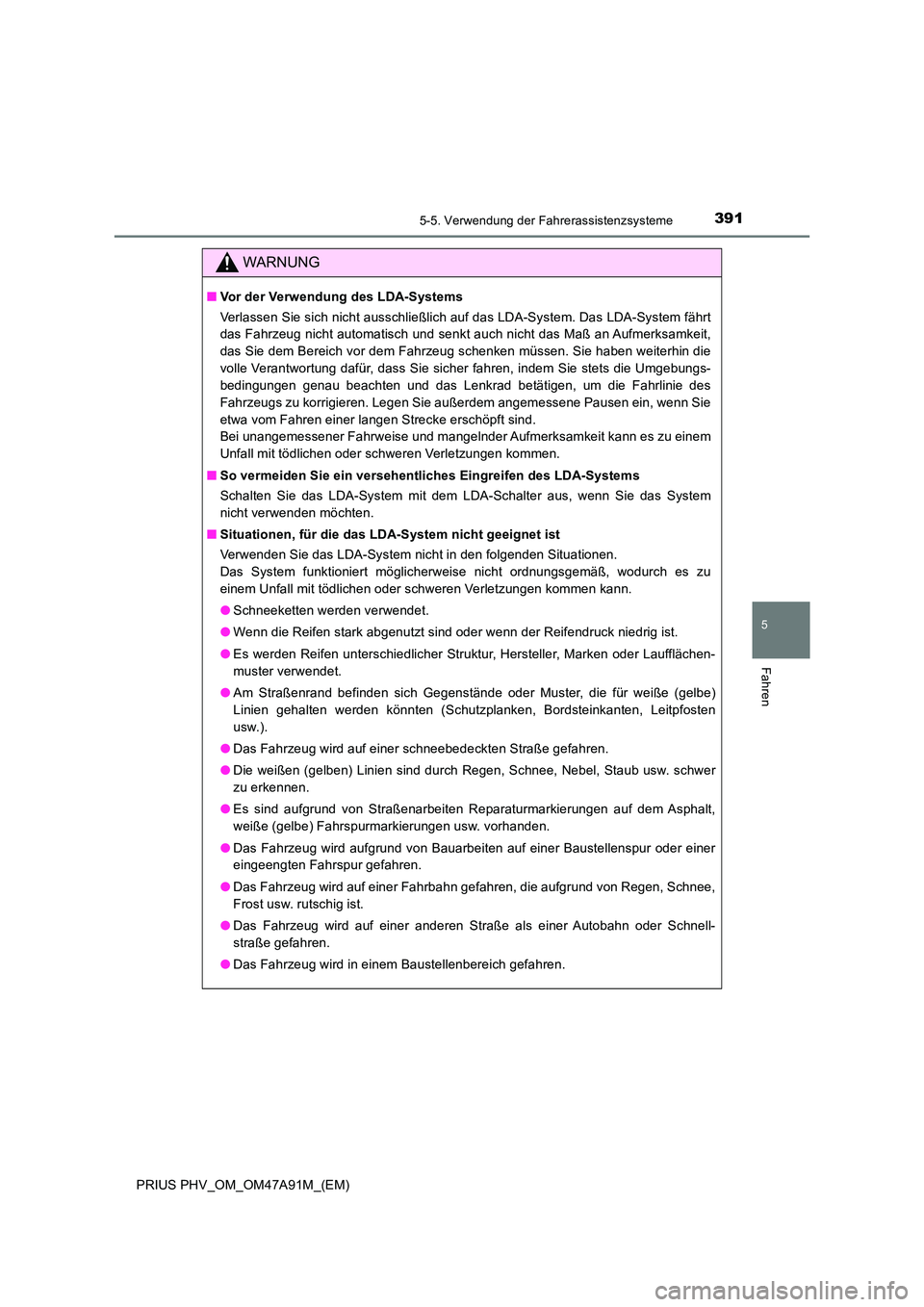

3915-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren
WARNUNG
■Vor der Verwendung des LDA-Systems
Verlassen Sie sich nicht ausschließlich auf das LDA-System. Das LDA-System fährt
das Fahrzeug nicht automatisch und senkt auch nicht das Maß an Aufmerksamkeit,
das Sie dem Bereich vor dem Fahrzeug schenken müssen. Sie haben weiterhin die
volle Verantwortung dafür, dass Sie sicher fahren, indem Sie stets die Umgebungs-
bedingungen genau beachten und das Lenkrad betätigen, um die Fahrlinie des
Fahrzeugs zu korrigieren. Legen Sie außerdem angemessene Pausen ein, wenn Sie
etwa vom Fahren einer langen Strecke erschöpft sind.
Bei unangemessener Fahrweise und mangelnder Aufmerksamkeit kann es zu einem
Unfall mit tödlichen oder schweren Verletzungen kommen.
■ So vermeiden Sie ein versehentliches Eingreifen des LDA-Systems
Schalten Sie das LDA-System mit dem LDA-Schalter aus, wenn Sie das System
nicht verwenden möchten.
■ Situationen, für die das LDA-System nicht geeignet ist
Verwenden Sie das LDA-System nicht in den folgenden Situationen.
Das System funktioniert möglicherweise nicht ordnungsgemäß, wodurch es zu
einem Unfall mit tödlichen oder schweren Verletzungen kommen kann.
● Schneeketten werden verwendet.
● Wenn die Reifen stark abgenutzt sind oder wenn der Reifendruck niedrig ist.
● Es werden Reifen unterschiedlicher Struktur, Hersteller, Marken oder Laufflächen-
muster verwendet.
● Am Straßenrand befinden sich Gegenstände oder Muster, die für weiße (gelbe)
Linien gehalten werden könnten (Schutzplanken, Bordsteinkanten, Leitpfosten
usw.).
● Das Fahrzeug wird auf einer schneebedeckten Straße gefahren.
● Die weißen (gelben) Linien sind durch Regen, Schnee, Nebel, Staub usw. schwer
zu erkennen.
● Es sind aufgrund von Straßenarbeiten Reparaturmarkierungen auf dem Asphalt,
weiße (gelbe) Fahrspurmarkierungen usw. vorhanden.
● Das Fahrzeug wird aufgrund von Bauarbeiten auf einer Baustellenspur oder einer
eingeengten Fahrspur gefahren.
● Das Fahrzeug wird auf einer Fahrbahn gefahren, die aufgrund von Regen, Schnee,
Frost usw. rutschig ist.
● Das Fahrzeug wird auf einer anderen Straße als einer Autobahn oder Schnell-
straße gefahren.
● Das Fahrzeug wird in einem Baustellenbereich gefahren.

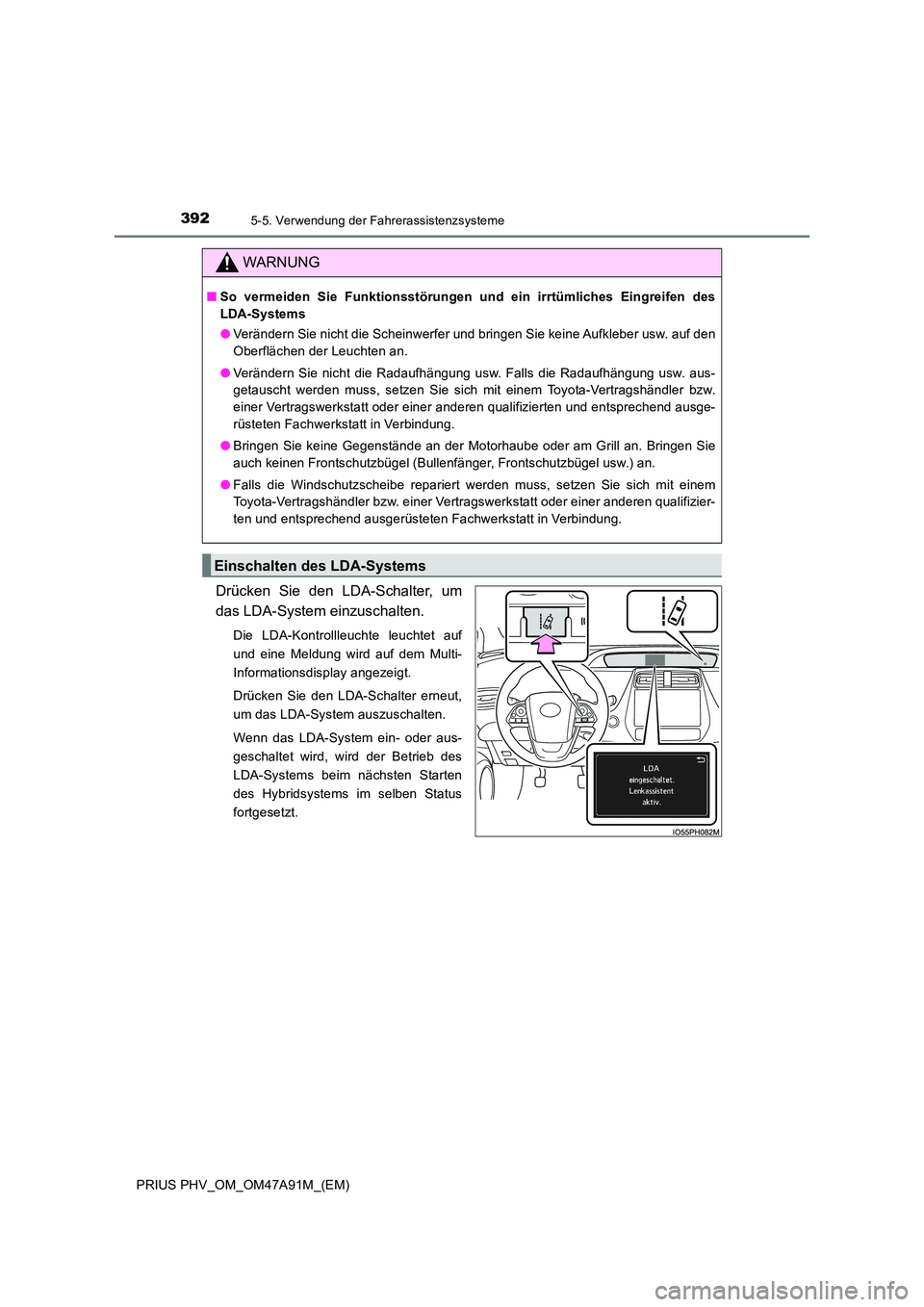

3925-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
Drücken Sie den LDA-Schalter, um
das LDA-System einzuschalten.
Die LDA-Kontrollleuchte leuchtet auf
und eine Meldung wird auf dem Multi-
Informationsdisplay angezeigt.
Drücken Sie den LDA-Schalter erneut,
um das LDA-System auszuschalten.
Wenn das LDA-System ein- oder aus-
geschaltet wird, wird der Betrieb des
LDA-Systems beim nächsten Starten
des Hybridsystems im selben Status
fortgesetzt.
WARNUNG
■ So vermeiden Sie Funktionsstörungen und ein irrtümliches Eingreifen des
LDA-Systems
● Verändern Sie nicht die Scheinwerfer und bringen Sie keine Aufkleber usw. auf den
Oberflächen der Leuchten an.
● Verändern Sie nicht die Radaufhängung usw. Falls die Radaufhängung usw. aus-
getauscht werden muss, setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausge-
rüsteten Fachwerkstatt in Verbindung.
● Bringen Sie keine Gegenstände an der Motorhaube oder am Grill an. Bringen Sie
auch keinen Frontschutzbügel (Bullenfänger, Frontschutzbügel usw.) an.
● Falls die Windschutzscheibe repariert werden muss, setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
Einschalten des LDA-Systems
