3775-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren

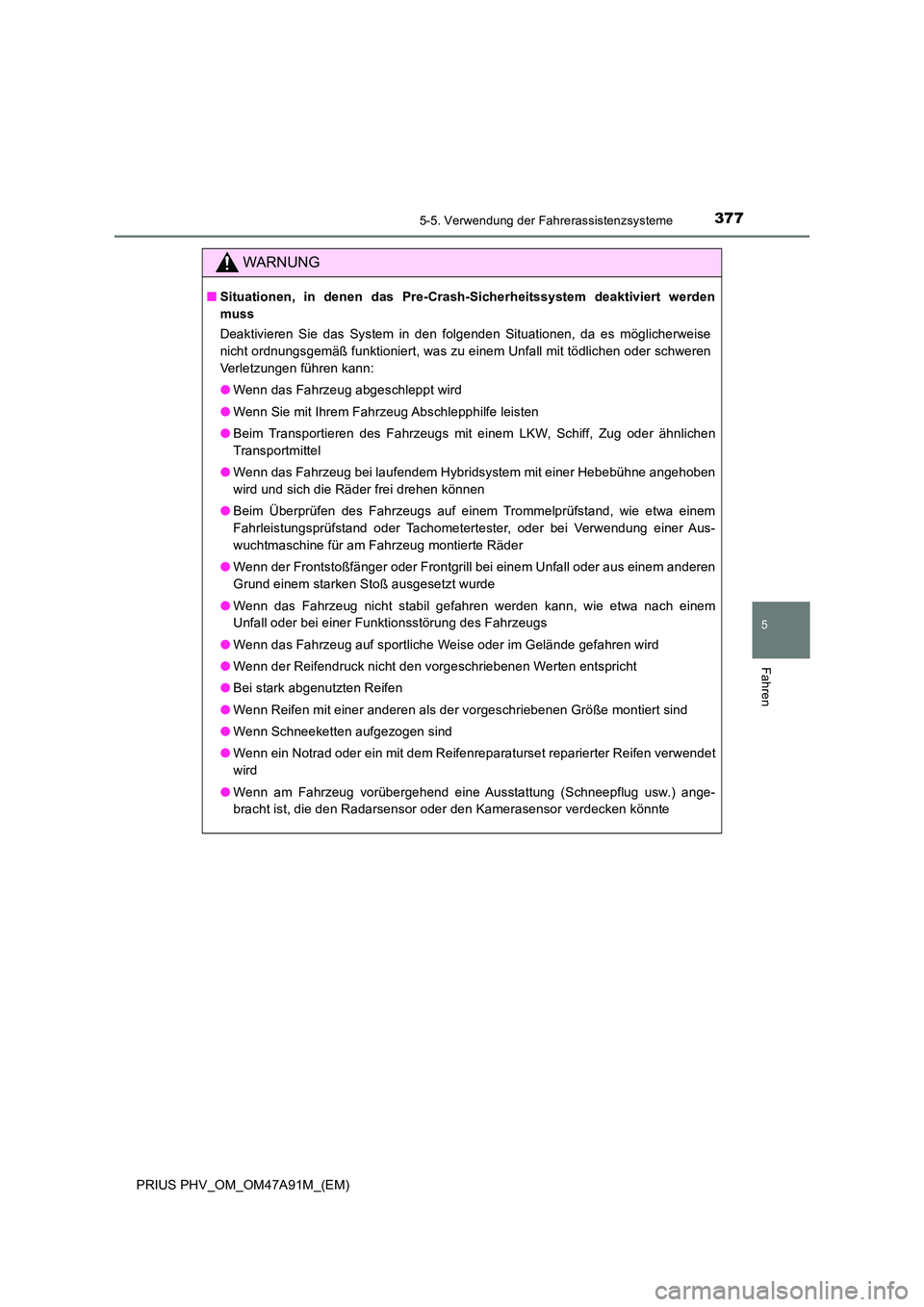

WARNUNG
■Situationen, in denen das Pre-Crash-Sicherheitssystem deaktiviert werden
muss
Deaktivieren Sie das System in den folgenden Situationen, da es möglicherweise
nicht ordnungsgemäß funktioniert, was zu einem Unfall mit tödlichen oder schweren
Verletzungen führen kann:
● Wenn das Fahrzeug abgeschleppt wird
● Wenn Sie mit Ihrem Fahrzeug Abschlepphilfe leisten
● Beim Transportieren des Fahrzeugs mit einem LKW, Schiff, Zug oder ähnlichen
Transportmittel
● Wenn das Fahrzeug bei laufendem Hybridsystem mit einer Hebebühne angehoben
wird und sich die Räder frei drehen können
● Beim Überprüfen des Fahrzeugs auf einem Trommelprüfstand, wie etwa einem
Fahrleistungsprüfstand oder Tachometertester, oder bei Verwendung einer Aus-
wuchtmaschine für am Fahrzeug montierte Räder
● Wenn der Frontstoßfänger oder Frontgrill bei einem Unfall oder aus einem anderen
Grund einem starken Stoß ausgesetzt wurde
● Wenn das Fahrzeug nicht stabil gefahren werden kann, wie etwa nach einem
Unfall oder bei einer Funktionsstörung des Fahrzeugs
● Wenn das Fahrzeug auf sportliche Weise oder im Gelände gefahren wird
● Wenn der Reifendruck nicht den vorgeschriebenen Werten entspricht
● Bei stark abgenutzten Reifen
● Wenn Reifen mit einer anderen als der vorgeschriebenen Größe montiert sind
● Wenn Schneeketten aufgezogen sind
● Wenn ein Notrad oder ein mit dem Reifenreparaturset reparierter Reifen verwendet
wird
● Wenn am Fahrzeug vorübergehend eine Ausstattung (Schneepflug usw.) ange-
bracht ist, die den Radarsensor oder den Kamerasensor verdecken könnte

3785-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)■

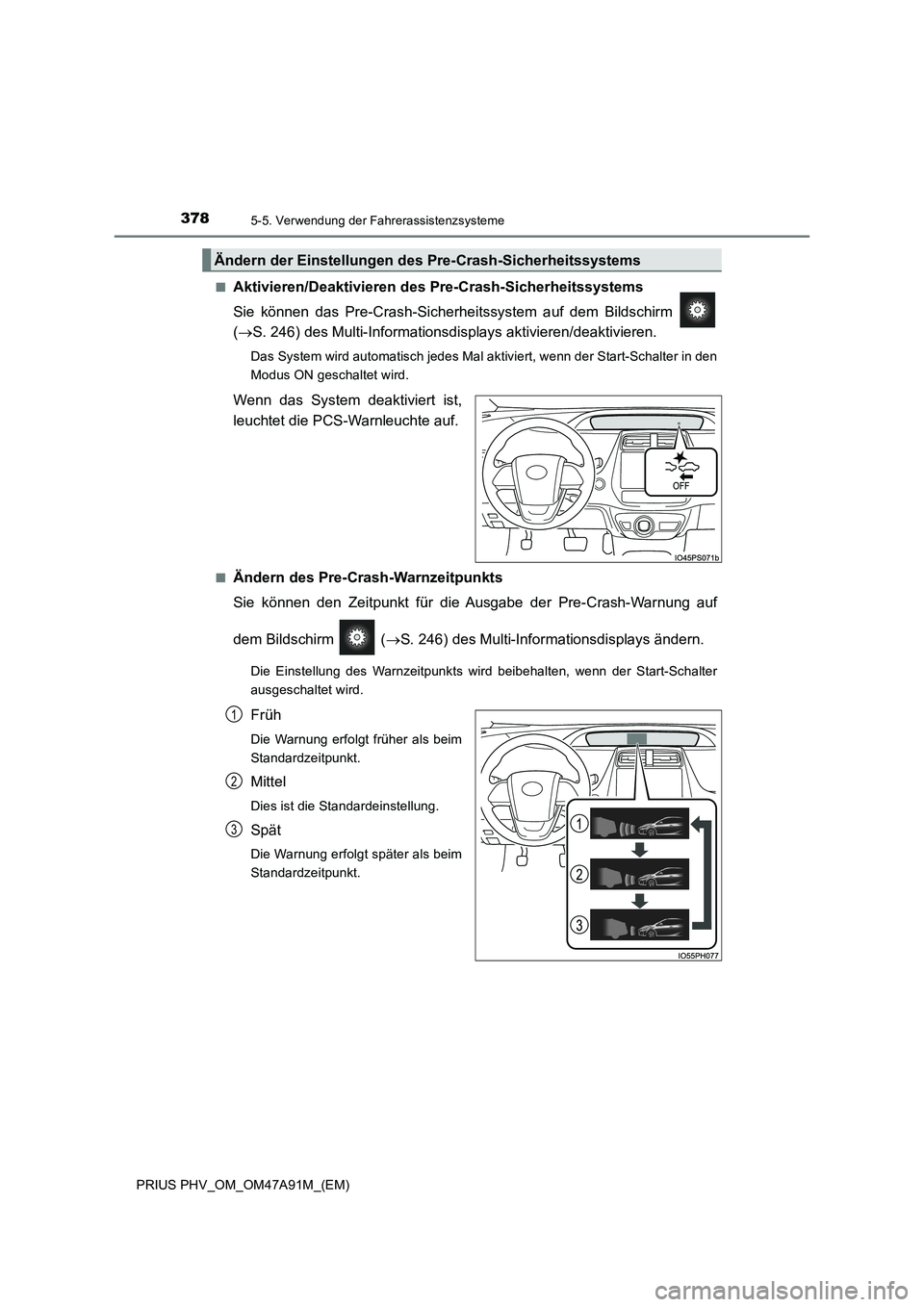

Aktivieren/Deaktivieren des Pre-Crash-Sicherheitssystems
Sie können das Pre-Crash-Sicherheitssystem auf dem Bildschirm
(S. 246) des Multi-Informationsdisplays aktivieren/deaktivieren.
Das System wird automatisch jedes Mal aktiviert, wenn der Start-Schalter in den
Modus ON geschaltet wird.
Wenn das System deaktiviert ist,
leuchtet die PCS-Warnleuchte auf.
■Ändern des Pre-Crash-Warnzeitpunkts
Sie können den Zeitpunkt für die Ausgabe der Pre-Crash-Warnung auf
dem Bildschirm (S. 246) des Multi-Informationsdisplays ändern.
Die Einstellung des Warnzeitpunkts wird beibehalten, wenn der Start-Schalter
ausgeschaltet wird.
Früh
Die Warnung erfolgt früher als beim
Standardzeitpunkt.
Mittel
Dies ist die Standardeinstellung.
Spät
Die Warnung erfolgt später als beim
Standardzeitpunkt.
Ändern der Einstellungen des Pre-Crash-Sicherheitssystems
1
2
3

3795-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren

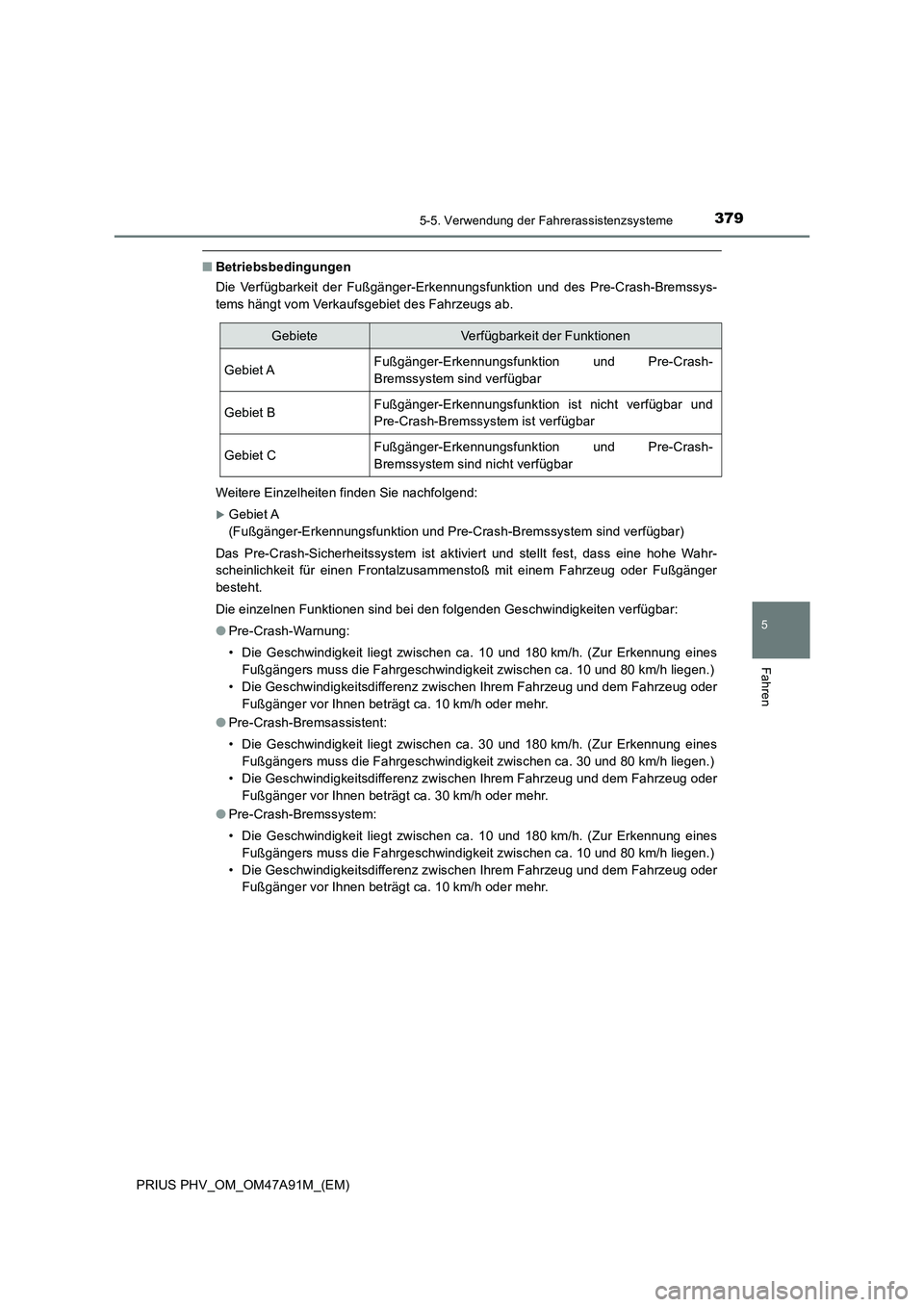

■Betriebsbedingungen
Die Verfügbarkeit der Fußgänger-Erkennungsfunktion und des Pre-Crash-Bremssys-
tems hängt vom Verkaufsgebiet des Fahrzeugs ab.
Weitere Einzelheiten finden Sie nachfolgend:
Gebiet A
(Fußgänger-Erkennungsfunktion und Pre-Crash-Bremssystem sind verfügbar)
Das Pre-Crash-Sicherheitssystem ist aktiviert und stellt fest, dass eine hohe Wahr-
scheinlichkeit für einen Frontalzusammenstoß mit einem Fahrzeug oder Fußgänger
besteht.
Die einzelnen Funktionen sind bei den folgenden Geschwindigkeiten verfügbar:
●Pre-Crash-Warnung:
• Die Geschwindigkeit liegt zwischen ca. 10 und 180 km/h. (Zur Erkennung eines
Fußgängers muss die Fahrgeschwindigkeit zwischen ca. 10 und 80 km/h liegen.)
• Die Geschwindigkeitsdifferenz zwischen Ihrem Fahrzeug und dem Fahrzeug oder
Fußgänger vor Ihnen beträgt ca. 10 km/h oder mehr.
●Pre-Crash-Bremsassistent:
• Die Geschwindigkeit liegt zwischen ca. 30 und 180 km/h. (Zur Erkennung eines
Fußgängers muss die Fahrgeschwindigkeit zwischen ca. 30 und 80 km/h liegen.)
• Die Geschwindigkeitsdifferenz zwischen Ihrem Fahrzeug und dem Fahrzeug oder
Fußgänger vor Ihnen beträgt ca. 30 km/h oder mehr.
●Pre-Crash-Bremssystem:
• Die Geschwindigkeit liegt zwischen ca. 10 und 180 km/h. (Zur Erkennung eines
Fußgängers muss die Fahrgeschwindigkeit zwischen ca. 10 und 80 km/h liegen.)
• Die Geschwindigkeitsdifferenz zwischen Ihrem Fahrzeug und dem Fahrzeug oder
Fußgänger vor Ihnen beträgt ca. 10 km/h oder mehr.
GebieteVerfügbarkeit der Funktionen
Gebiet AFußgänger-Erkennungsfunktion und Pre-Crash-
Bremssystem sind verfügbar
Gebiet BFußgänger-Erkennungsfunktion ist nicht verfügbar und
Pre-Crash-Bremssystem ist verfügbar
Gebiet CFußgänger-Erkennungsfunktion und Pre-Crash-
Bremssystem sind nicht verfügbar

3805-5. Verwendung der Fahrerassistenzsysteme

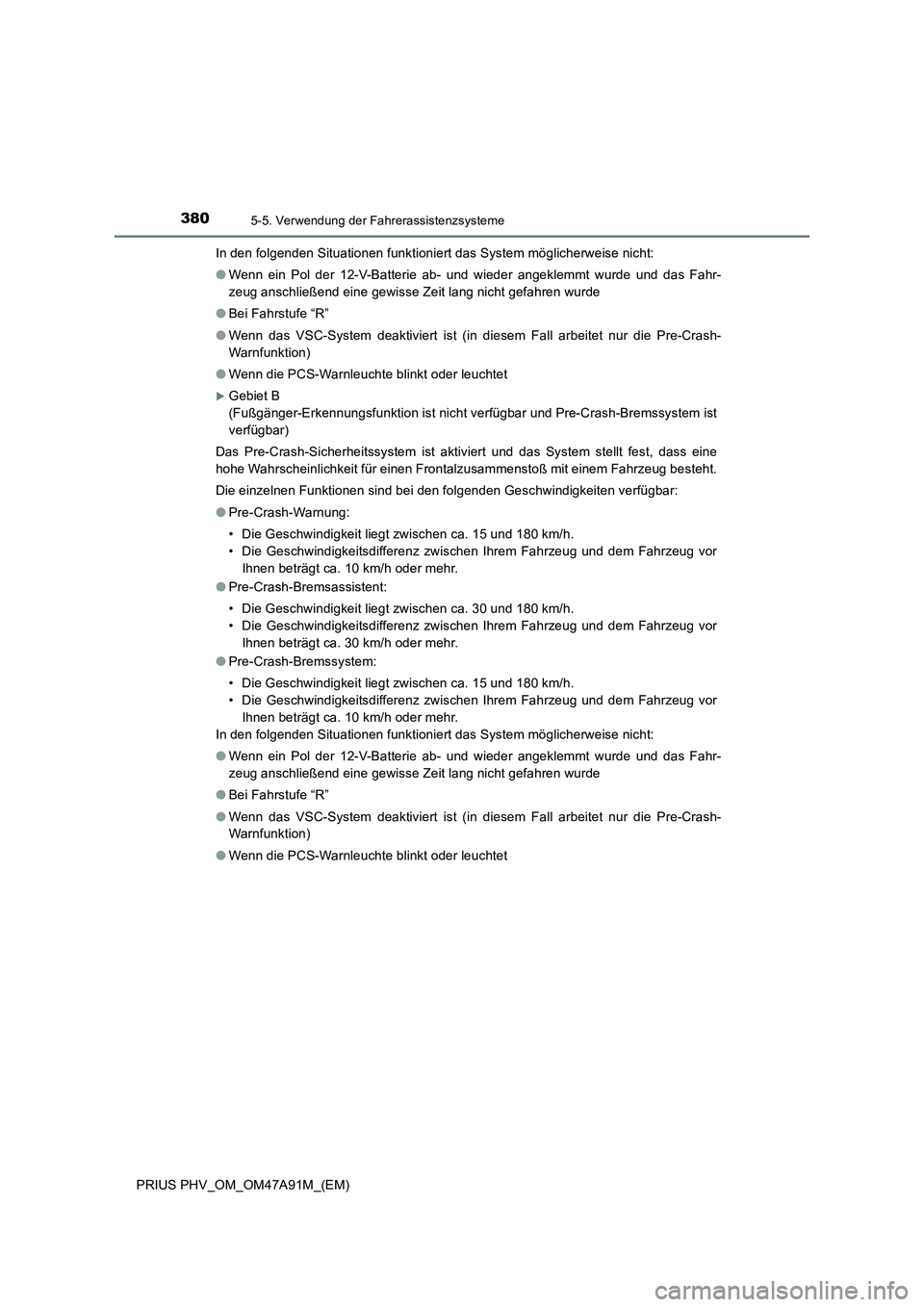

PRIUS PHV_OM_OM47A91M_(EM)In den folgenden Situationen funktioniert das System möglicherweise nicht:
●Wenn ein Pol der 12-V-Batterie ab- und wieder angeklemmt wurde und das Fahr-
zeug anschließend eine gewisse Zeit lang nicht gefahren wurde
●Bei Fahrstufe “R”
●Wenn das VSC-System deaktiviert ist (in diesem Fall arbeitet nur die Pre-Crash-
Warnfunktion)
●Wenn die PCS-Warnleuchte blinkt oder leuchtet
Gebiet B
(Fußgänger-Erkennungsfunktion ist nicht verfügbar und Pre-Crash-Bremssystem ist
verfügbar)
Das Pre-Crash-Sicherheitssystem ist aktiviert und das System stellt fest, dass eine
hohe Wahrscheinlichkeit für einen Frontalzusammenstoß mit einem Fahrzeug besteht.
Die einzelnen Funktionen sind bei den folgenden Geschwindigkeiten verfügbar:
●Pre-Crash-Warnung:
• Die Geschwindigkeit liegt zwischen ca. 15 und 180 km/h.
• Die Geschwindigkeitsdifferenz zwischen Ihrem Fahrzeug und dem Fahrzeug vor
Ihnen beträgt ca. 10 km/h oder mehr.
●Pre-Crash-Bremsassistent:
• Die Geschwindigkeit liegt zwischen ca. 30 und 180 km/h.
• Die Geschwindigkeitsdifferenz zwischen Ihrem Fahrzeug und dem Fahrzeug vor
Ihnen beträgt ca. 30 km/h oder mehr.
●Pre-Crash-Bremssystem:
• Die Geschwindigkeit liegt zwischen ca. 15 und 180 km/h.
• Die Geschwindigkeitsdifferenz zwischen Ihrem Fahrzeug und dem Fahrzeug vor
Ihnen beträgt ca. 10 km/h oder mehr.
In den folgenden Situationen funktioniert das System möglicherweise nicht:
●Wenn ein Pol der 12-V-Batterie ab- und wieder angeklemmt wurde und das Fahr-
zeug anschließend eine gewisse Zeit lang nicht gefahren wurde
●Bei Fahrstufe “R”
●Wenn das VSC-System deaktiviert ist (in diesem Fall arbeitet nur die Pre-Crash-
Warnfunktion)
●Wenn die PCS-Warnleuchte blinkt oder leuchtet

3815-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren

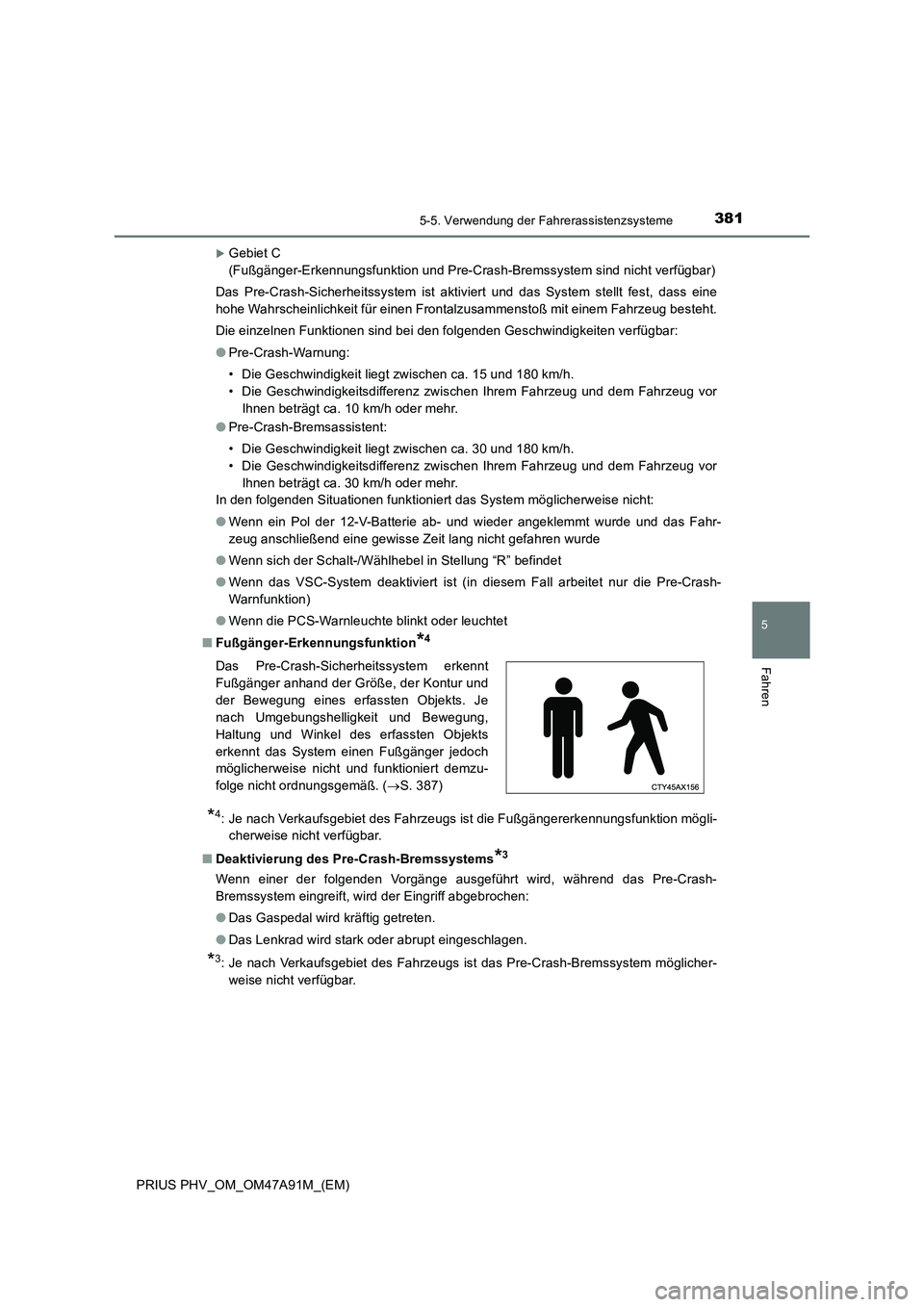

Gebiet C
(Fußgänger-Erkennungsfunktion und Pre-Crash-Bremssystem sind nicht verfügbar)
Das Pre-Crash-Sicherheitssystem ist aktiviert und das System stellt fest, dass eine
hohe Wahrscheinlichkeit für einen Frontalzusammenstoß mit einem Fahrzeug besteht.
Die einzelnen Funktionen sind bei den folgenden Geschwindigkeiten verfügbar:
●Pre-Crash-Warnung:
• Die Geschwindigkeit liegt zwischen ca. 15 und 180 km/h.
• Die Geschwindigkeitsdifferenz zwischen Ihrem Fahrzeug und dem Fahrzeug vor
Ihnen beträgt ca. 10 km/h oder mehr.
●Pre-Crash-Bremsassistent:
• Die Geschwindigkeit liegt zwischen ca. 30 und 180 km/h.
• Die Geschwindigkeitsdifferenz zwischen Ihrem Fahrzeug und dem Fahrzeug vor
Ihnen beträgt ca. 30 km/h oder mehr.
In den folgenden Situationen funktioniert das System möglicherweise nicht:
●Wenn ein Pol der 12-V-Batterie ab- und wieder angeklemmt wurde und das Fahr-
zeug anschließend eine gewisse Zeit lang nicht gefahren wurde
●Wenn sich der Schalt-/Wählhebel in Stellung “R” befindet
●Wenn das VSC-System deaktiviert ist (in diesem Fall arbeitet nur die Pre-Crash-
Warnfunktion)
●Wenn die PCS-Warnleuchte blinkt oder leuchtet
■Fußgänger-Erkennungsfunktion
*4
*4: Je nach Verkaufsgebiet des Fahrzeugs ist die Fußgängererkennungsfunktion mögli-
cherweise nicht verfügbar.
■Deaktivierung des Pre-Crash-Bremssystems
*3
Wenn einer der folgenden Vorgänge ausgeführt wird, während das Pre-Crash-
Bremssystem eingreift, wird der Eingriff abgebrochen:
●Das Gaspedal wird kräftig getreten.
●Das Lenkrad wird stark oder abrupt eingeschlagen.
*3: Je nach Verkaufsgebiet des Fahrzeugs ist das Pre-Crash-Bremssystem möglicher-
weise nicht verfügbar. Das Pre-Crash-Sicherheitssystem erkennt
Fußgänger anhand der Größe, der Kontur und
der Bewegung eines erfassten Objekts. Je
nach Umgebungshelligkeit und Bewegung,
Haltung und Winkel des erfassten Objekts
erkennt das System einen Fußgänger jedoch
möglicherweise nicht und funktioniert demzu-
folge nicht ordnungsgemäß. (S. 387)

3825-5. Verwendung der Fahrerassistenzsysteme

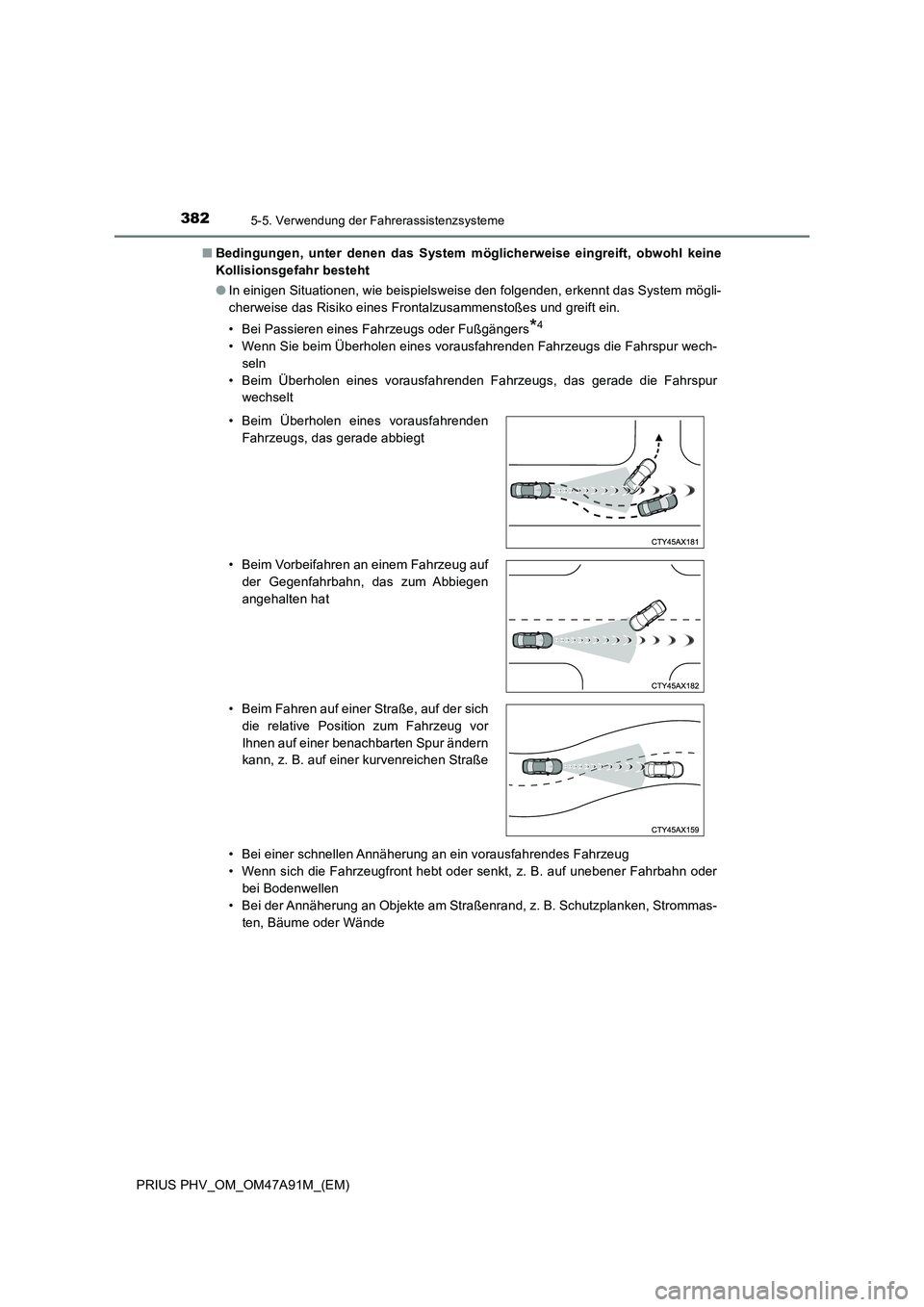

PRIUS PHV_OM_OM47A91M_(EM)■Bedingungen, unter denen das System möglicherweise eingreift, obwohl keine
Kollisionsgefahr besteht
●In einigen Situationen, wie beispielsweise den folgenden, erkennt das System mögli-
cherweise das Risiko eines Frontalzusammenstoßes und greift ein.
• Bei Passieren eines Fahrzeugs oder Fußgängers
*4
• Wenn Sie beim Überholen eines vorausfahrenden Fahrzeugs die Fahrspur wech-
seln
• Beim Überholen eines vorausfahrenden Fahrzeugs, das gerade die Fahrspur
wechselt
• Bei einer schnellen Annäherung an ein vorausfahrendes Fahrzeug
• Wenn sich die Fahrzeugfront hebt oder senkt, z. B. auf unebener Fahrbahn oder
bei Bodenwellen
• Bei der Annäherung an Objekte am Straßenrand, z. B. Schutzplanken, Strommas-
ten, Bäume oder Wände • Beim Überholen eines vorausfahrenden
Fahrzeugs, das gerade abbiegt
• Beim Vorbeifahren an einem Fahrzeug auf
der Gegenfahrbahn, das zum Abbiegen
angehalten hat
• Beim Fahren auf einer Straße, auf der sich
die relative Position zum Fahrzeug vor
Ihnen auf einer benachbarten Spur ändern
kann, z. B. auf einer kurvenreichen Straße

3835-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren

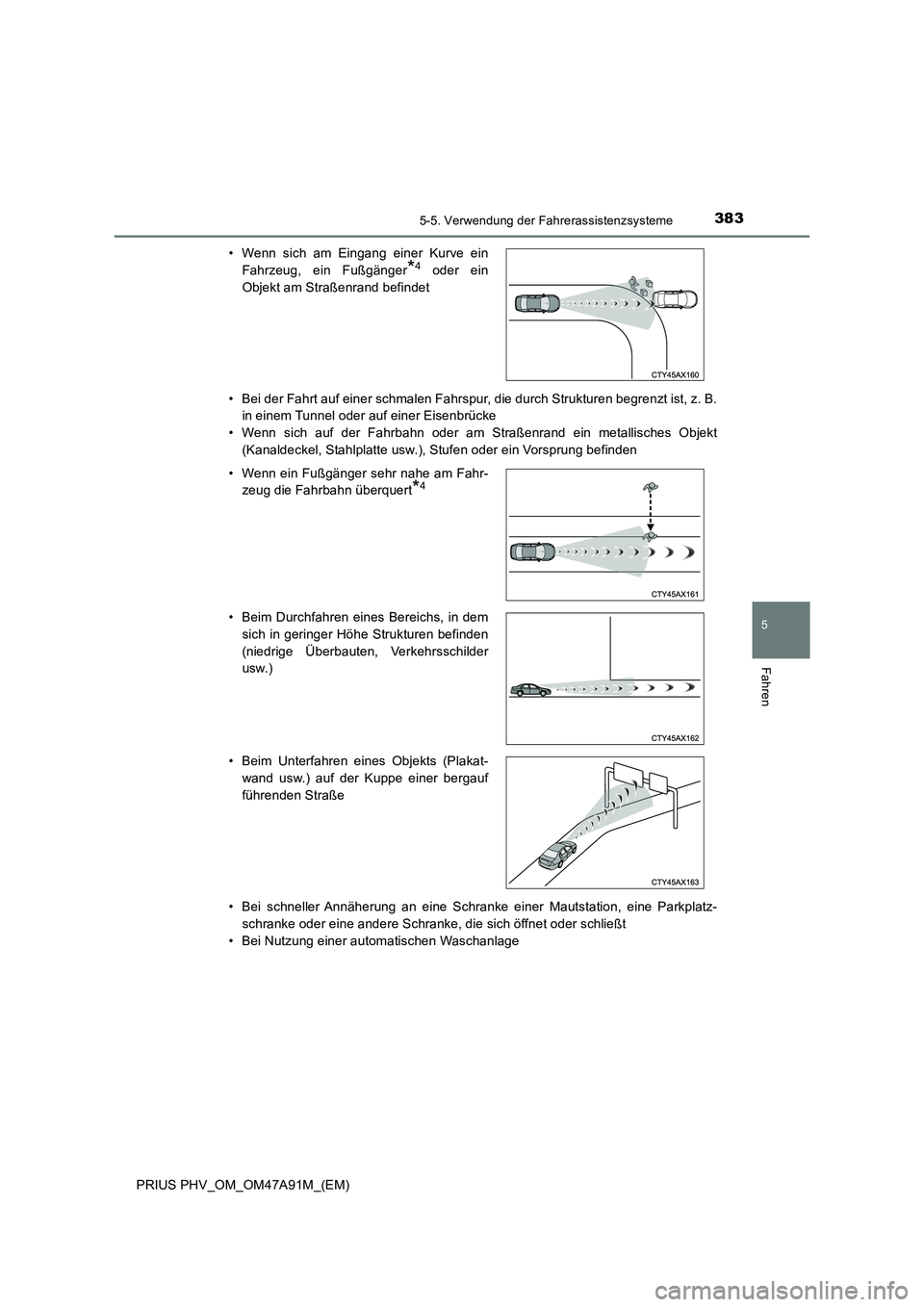

• Bei der Fahrt auf einer schmalen Fahrspur, die durch Strukturen begrenzt ist, z. B.
in einem Tunnel oder auf einer Eisenbrücke
• Wenn sich auf der Fahrbahn oder am Straßenrand ein metallisches Objekt
(Kanaldeckel, Stahlplatte usw.), Stufen oder ein Vorsprung befinden
• Bei schneller Annäherung an eine Schranke einer Mautstation, eine Parkplatz-
schranke oder eine andere Schranke, die sich öffnet oder schließt
• Bei Nutzung einer automatischen Waschanlage • Wenn sich am Eingang einer Kurve ein
Fahrzeug, ein Fußgänger
*4 oder ein
Objekt am Straßenrand befindet
• Wenn ein Fußgänger sehr nahe am Fahr-
zeug die Fahrbahn überquert
*4
• Beim Durchfahren eines Bereichs, in dem
sich in geringer Höhe Strukturen befinden
(niedrige Überbauten, Verkehrsschilder
usw.)
• Beim Unterfahren eines Objekts (Plakat-
wand usw.) auf der Kuppe einer bergauf
führenden Straße

3845-5. Verwendung der Fahrerassistenzsysteme

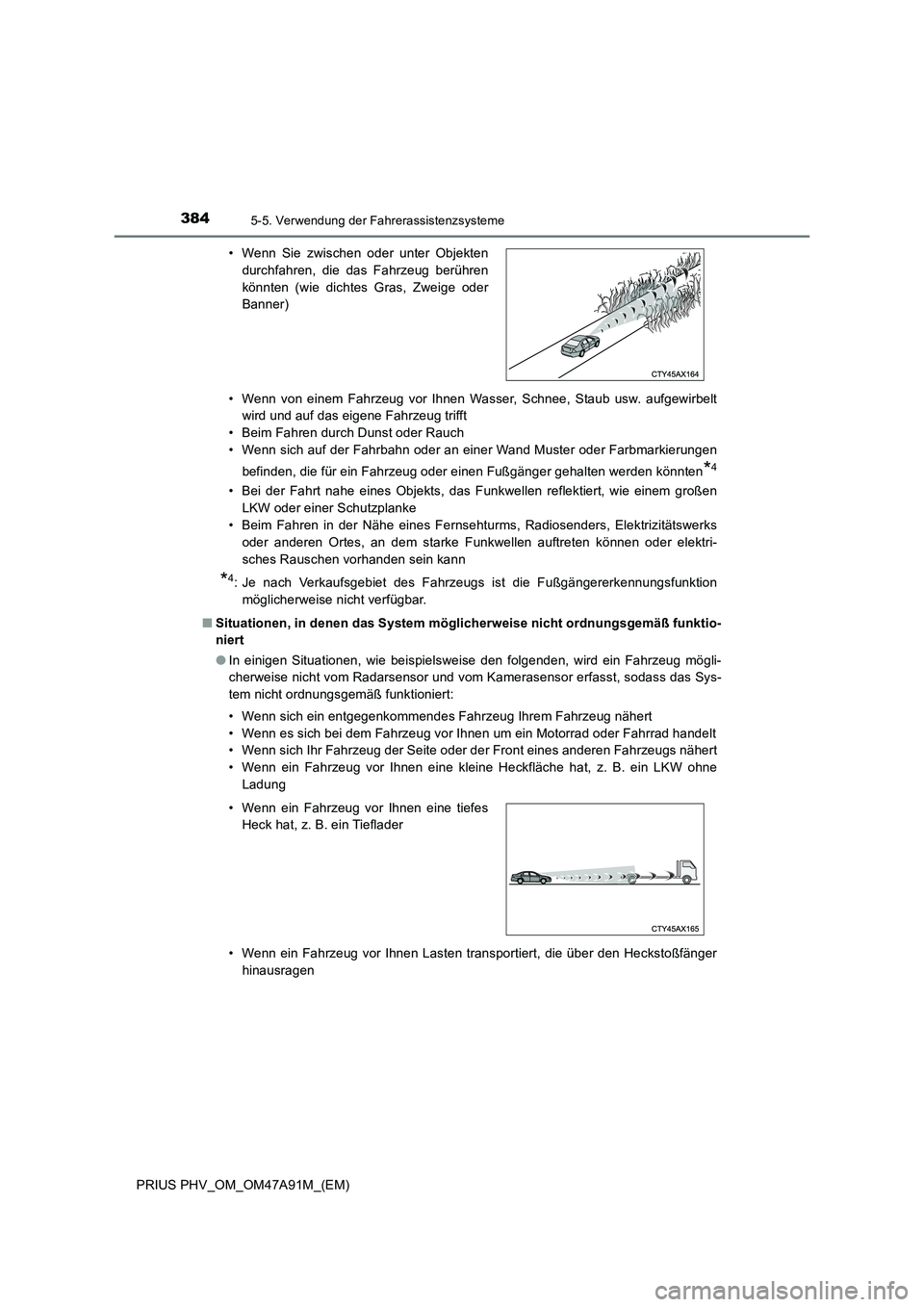

PRIUS PHV_OM_OM47A91M_(EM)• Wenn von einem Fahrzeug vor Ihnen Wasser, Schnee, Staub usw. aufgewirbelt
wird und auf das eigene Fahrzeug trifft
• Beim Fahren durch Dunst oder Rauch
• Wenn sich auf der Fahrbahn oder an einer Wand Muster oder Farbmarkierungen
befinden, die für ein Fahrzeug oder einen Fußgänger gehalten werden könnten
*4
• Bei der Fahrt nahe eines Objekts, das Funkwellen reflektiert, wie einem großen
LKW oder einer Schutzplanke
• Beim Fahren in der Nähe eines Fernsehturms, Radiosenders, Elektrizitätswerks
oder anderen Ortes, an dem starke Funkwellen auftreten können oder elektri-
sches Rauschen vorhanden sein kann
*4: Je nach Verkaufsgebiet des Fahrzeugs ist die Fußgängererkennungsfunktion
möglicherweise nicht verfügbar.
■Situationen, in denen das System möglicherweise nicht ordnungsgemäß funktio-
niert
●In einigen Situationen, wie beispielsweise den folgenden, wird ein Fahrzeug mögli-
cherweise nicht vom Radarsensor und vom Kamerasensor erfasst, sodass das Sys-
tem nicht ordnungsgemäß funktioniert:
• Wenn sich ein entgegenkommendes Fahrzeug Ihrem Fahrzeug nähert
• Wenn es sich bei dem Fahrzeug vor Ihnen um ein Motorrad oder Fahrrad handelt
• Wenn sich Ihr Fahrzeug der Seite oder der Front eines anderen Fahrzeugs nähert
• Wenn ein Fahrzeug vor Ihnen eine kleine Heckfläche hat, z. B. ein LKW ohne
Ladung
• Wenn ein Fahrzeug vor Ihnen Lasten transportiert, die über den Heckstoßfänger
hinausragen • Wenn Sie zwischen oder unter Objekten
durchfahren, die das Fahrzeug berühren
könnten (wie dichtes Gras, Zweige oder
Banner)
• Wenn ein Fahrzeug vor Ihnen eine tiefes
Heck hat, z. B. ein Tieflader
