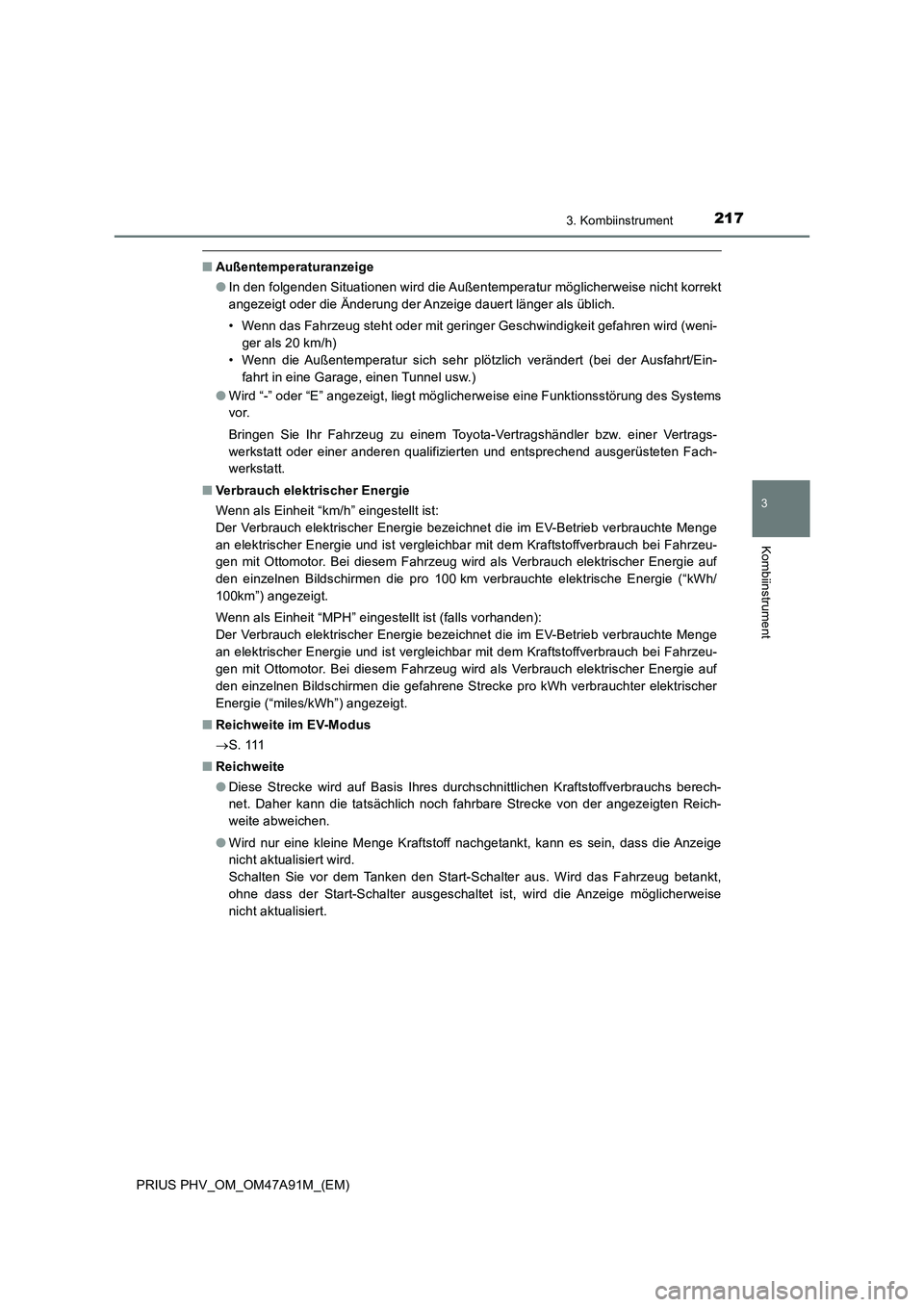

■Außentemperaturanzeige
●In den folgenden Situationen wird die Außentemperatur möglicherweise nicht korrekt
angezeigt oder die Änderung der Anzeige dauert länger als üblich.
• Wenn das Fahrzeug steht oder mit geringer Geschwindigkeit gefahren wird (weni-
ger als 20 km/h)
• Wenn die Außentemperatur sich sehr plötzlich verändert (bei der Ausfahrt/Ein-
fahrt in eine Garage, einen Tunnel usw.)
●Wird “-” oder “E” angezeigt, liegt möglicherweise eine Funktionsstörung des Systems
vor.
Bringen Sie Ihr Fahrzeug zu einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt.
■Verbrauch elektrischer Energie
Wenn als Einheit “km/h” eingestellt ist:
Der Verbrauch elektrischer Energie bezeichnet die im EV-Betrieb verbrauchte Menge
an elektrischer Energie und ist vergleichbar mit dem Kraftstoffverbrauch bei Fahrzeu-
gen mit Ottomotor. Bei diesem Fahrzeug wird als Verbrauch elektrischer Energie auf
den einzelnen Bildschirmen die pro 100 km verbrauchte elektrische Energie (“kWh/
100km”) angezeigt.
Wenn als Einheit “MPH” eingestellt ist (falls vorhanden):
Der Verbrauch elektrischer Energie bezeichnet die im EV-Betrieb verbrauchte Menge
an elektrischer Energie und ist vergleichbar mit dem Kraftstoffverbrauch bei Fahrzeu-
gen mit Ottomotor. Bei diesem Fahrzeug wird als Verbrauch elektrischer Energie auf
den einzelnen Bildschirmen die gefahrene Strecke pro kWh verbrauchter elektrischer
Energie (“miles/kWh”) angezeigt.
■Reichweite im EV-Modus
S. 111
■Reichweite
●Diese Strecke wird auf Basis Ihres durchschnittlichen Kraftstoffverbrauchs berech-
net. Daher kann die tatsächlich noch fahrbare Strecke von der angezeigten Reich-
weite abweichen.
●Wird nur eine kleine Menge Kraftstoff nachgetankt, kann es sein, dass die Anzeige
nicht aktualisiert wird.
Schalten Sie vor dem Tanken den Start-Schalter aus. Wird das Fahrzeug betankt,
ohne dass der Start-Schalter ausgeschaltet ist, wird die Anzeige möglicherweise
nicht aktualisiert.

2183. Kombiinstrument

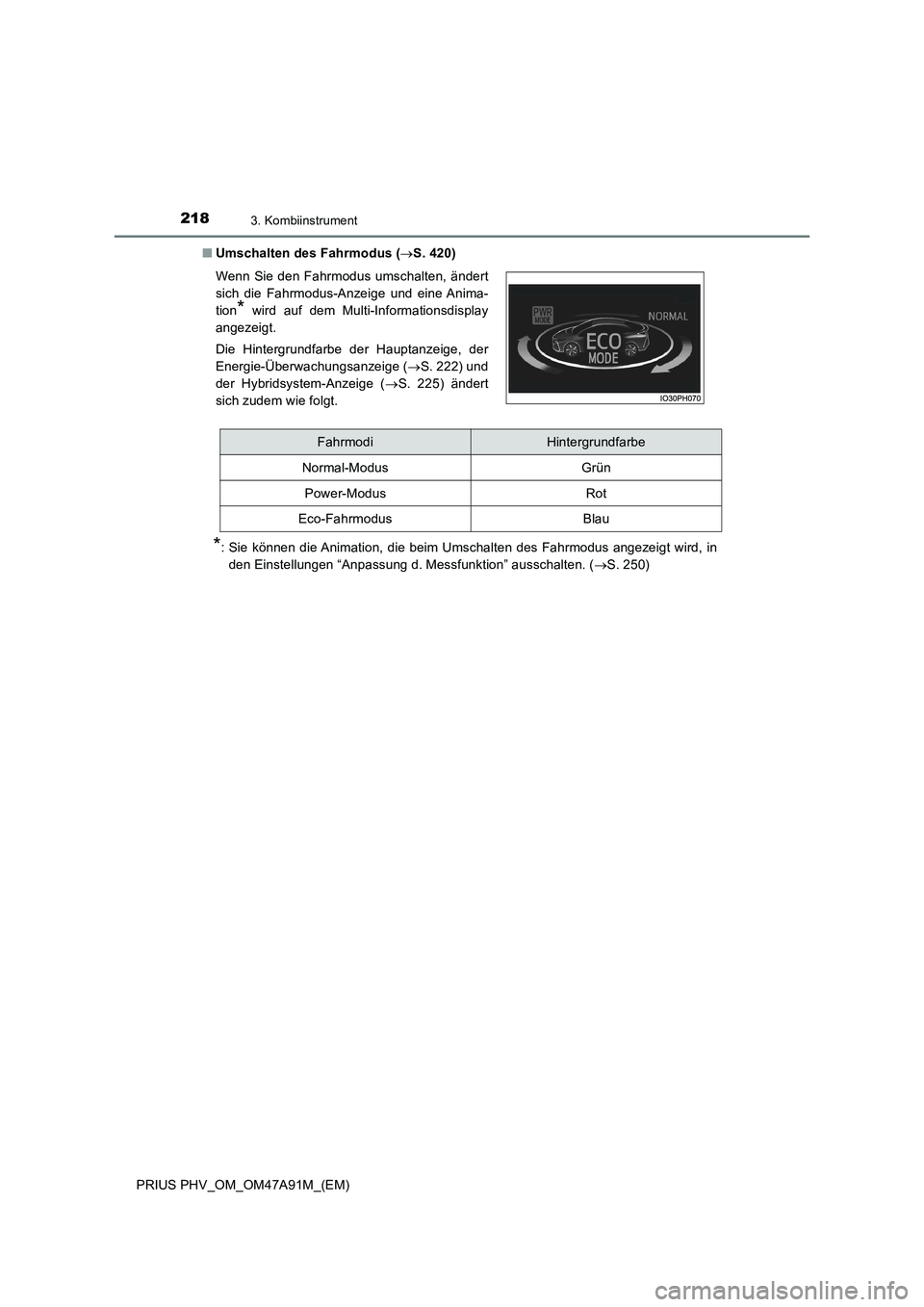

PRIUS PHV_OM_OM47A91M_(EM)■Umschalten des Fahrmodus (S. 420)
*: Sie können die Animation, die beim Umschalten des Fahrmodus angezeigt wird, in
den Einstellungen “Anpassung d. Messfunktion” ausschalten. (S. 250) Wenn Sie den Fahrmodus umschalten, ändert
sich die Fahrmodus-Anzeige und eine Anima-
tion
* wird auf dem Multi-Informationsdisplay
angezeigt.
Die Hintergrundfarbe der Hauptanzeige, der
Energie-Überwachungsanzeige (S. 222) und
der Hybridsystem-Anzeige (S. 225) ändert
sich zudem wie folgt.
FahrmodiHintergrundfarbe
Normal-Modus Grün
Power-ModusRot
Eco-FahrmodusBlau

2193. Kombiinstrument
PRIUS PHV_OM_OM47A91M_(EM)
3
Kombiinstrument

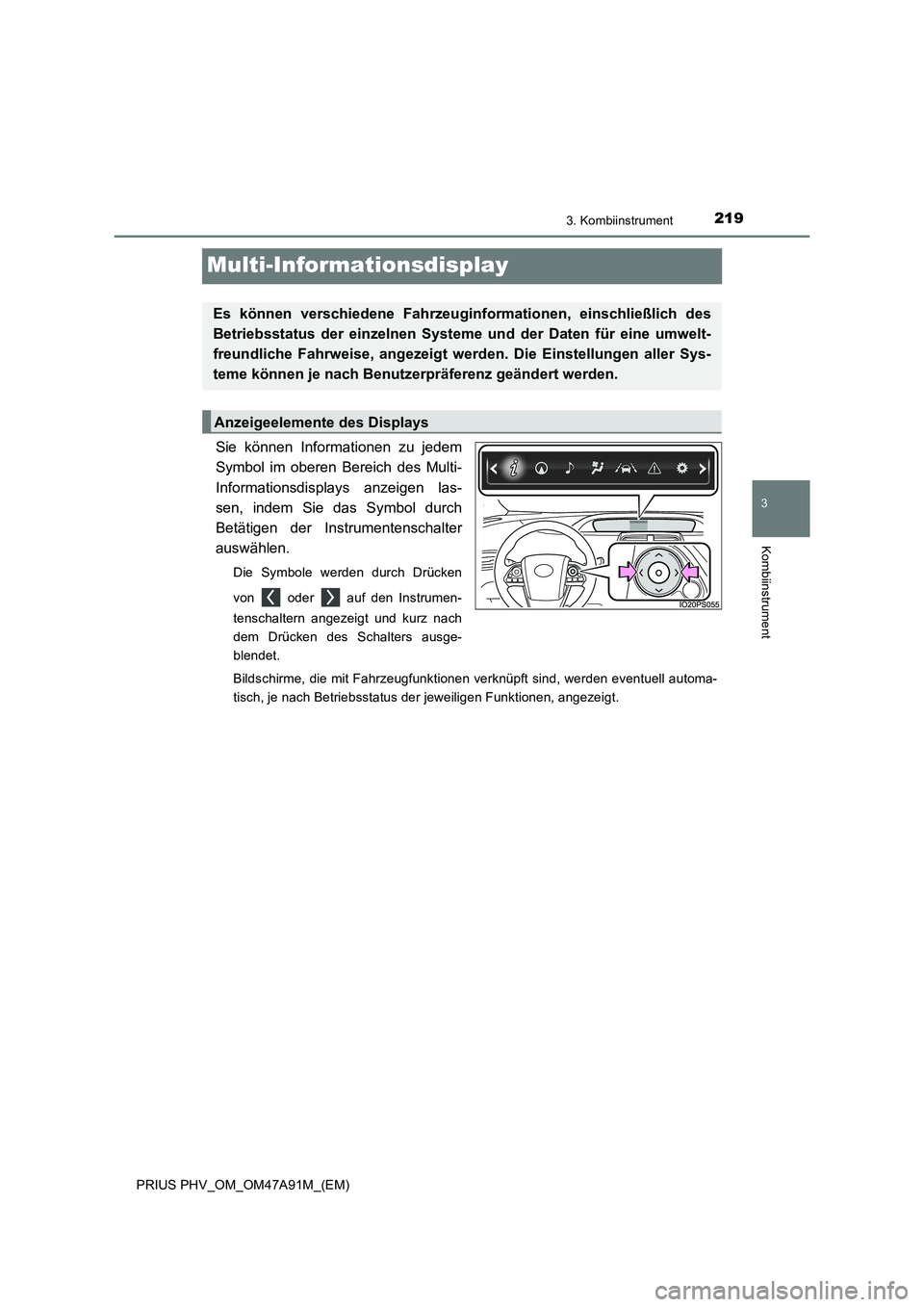

Multi-Informationsdisplay
Sie können Informationen zu jedem
Symbol im oberen Bereich des Multi-
Informationsdisplays anzeigen las-
sen, indem Sie das Symbol durch
Betätigen der Instrumentenschalter
auswählen.
Die Symbole werden durch Drücken
von oder auf den Instrumen-
tenschaltern angezeigt und kurz nach
dem Drücken des Schalters ausge-
blendet.
Bildschirme, die mit Fahrzeugfunktionen verknüpft sind, werden eventuell automa-
tisch, je nach Betriebsstatus der jeweiligen Funktionen, angezeigt.
Es können verschiedene Fahrzeuginformationen, einschließlich des
Betriebsstatus der einzelnen Systeme und der Daten für eine umwelt-
freundliche Fahrweise, angezeigt werden. Die Einstellungen aller Sys-
teme können je nach Benutzerpräferenz geändert werden.
Anzeigeelemente des Displays

2203. Kombiinstrument
PRIUS PHV_OM_OM47A91M_(EM)
*: Wenn eine anzuzeigende Warnmeldung vorliegt, ändert sich die Farbe von
zu orange.
Menüsym-
boleInhaltSeite
Fahrdaten
Die Energie-Überwachungsanzeige zeigt den Sta-
tus des Hybridsystems oder andere Informationen
an, wie beispielsweise den Verbrauch elektrischer
Energie oder den Kraftstoffverbrauch.S. 221
Anzeige von Navigationssystemdaten
Die Informationen für das Navigationssystem wer-
den angezeigt.S. 241
Anzeige von Audiosystemdaten
Die Audiosystemeinstellungen können geändert
werden.
S. 241
Einstellungsbildschirm für die Klimaanlage
Die Einstellungen der Klimaanlage können geän-
dert werden.
S. 242
Informationen der Fahrerassistenzsysteme
Die Informationen der Fahrerassistenzsysteme, z.
B. zum LDA-System (Spurwechselwarnung mit
Steuerung der Lenkung) und zur dynamischen
Radar-Geschwindigkeitsregelung mit Abstandsre-
gelung über den gesamten Geschwindigkeitsbe-
reich, werden angezeigt.
S. 246
Warnmeldungsanzeige*
Warnmeldungen werden angezeigt.S. 246
Einstellungsanzeige
Die Einstellungen der Fahrzeugfunktionen, Instru-
mentenanzeigen usw. können geändert werden.
S. 246

2213. Kombiinstrument
3
Kombiinstrument
PRIUS PHV_OM_OM47A91M_(EM)

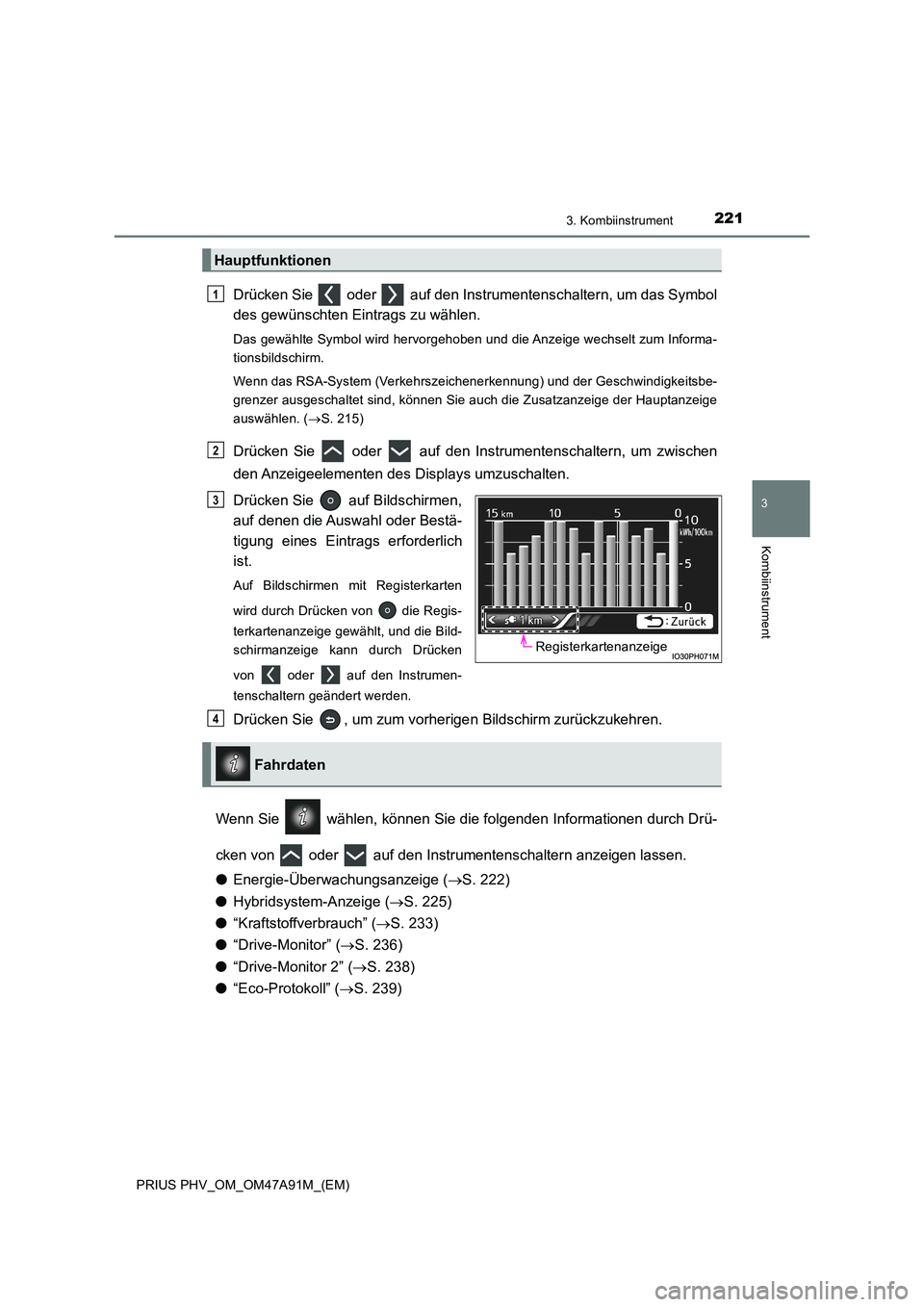

Drücken Sie oder auf den Instrumentenschaltern, um das Symbol
des gewünschten Eintrags zu wählen.
Das gewählte Symbol wird hervorgehoben und die Anzeige wechselt zum Informa-
tionsbildschirm.
Wenn das RSA-System (Verkehrszeichenerkennung) und der Geschwindigkeitsbe-
grenzer ausgeschaltet sind, können Sie auch die Zusatzanzeige der Hauptanzeige
auswählen. ( S. 215)
Drücken Sie oder auf den Instrumentenschaltern, um zwischen
den Anzeigeelementen des Displays umzuschalten.
Drücken Sie auf Bildschirmen,
auf denen die Auswahl oder Bestä-
tigung eines Eintrags erforderlich
ist.
Auf Bildschirmen mit Registerkarten
wird durch Drücken von die Regis-
terkartenanzeige gewählt, und die Bild-
schirmanzeige kann durch Drücken
von oder auf den Instrumen-
tenschaltern geändert werden.
Drücken Sie , um zum vorherigen Bildschirm zurückzukehren.
Wenn Sie wählen, können Sie die folgenden Informationen durch Drü-
cken von oder auf den Instrumentenschaltern anzeigen lassen.
● Energie-Überwachungsanzeige (S. 222)
● Hybridsystem-Anzeige (S. 225)
● “Kraftstoffverbrauch” (S. 233)
● “Drive-Monitor” (S. 236)
● “Drive-Monitor 2” (S. 238)
● “Eco-Protokoll” (S. 239)
Hauptfunktionen
1
2
Registerkartenanzeige
3
Fahrdaten
4

2223. Kombiinstrument
PRIUS PHV_OM_OM47A91M_(EM)

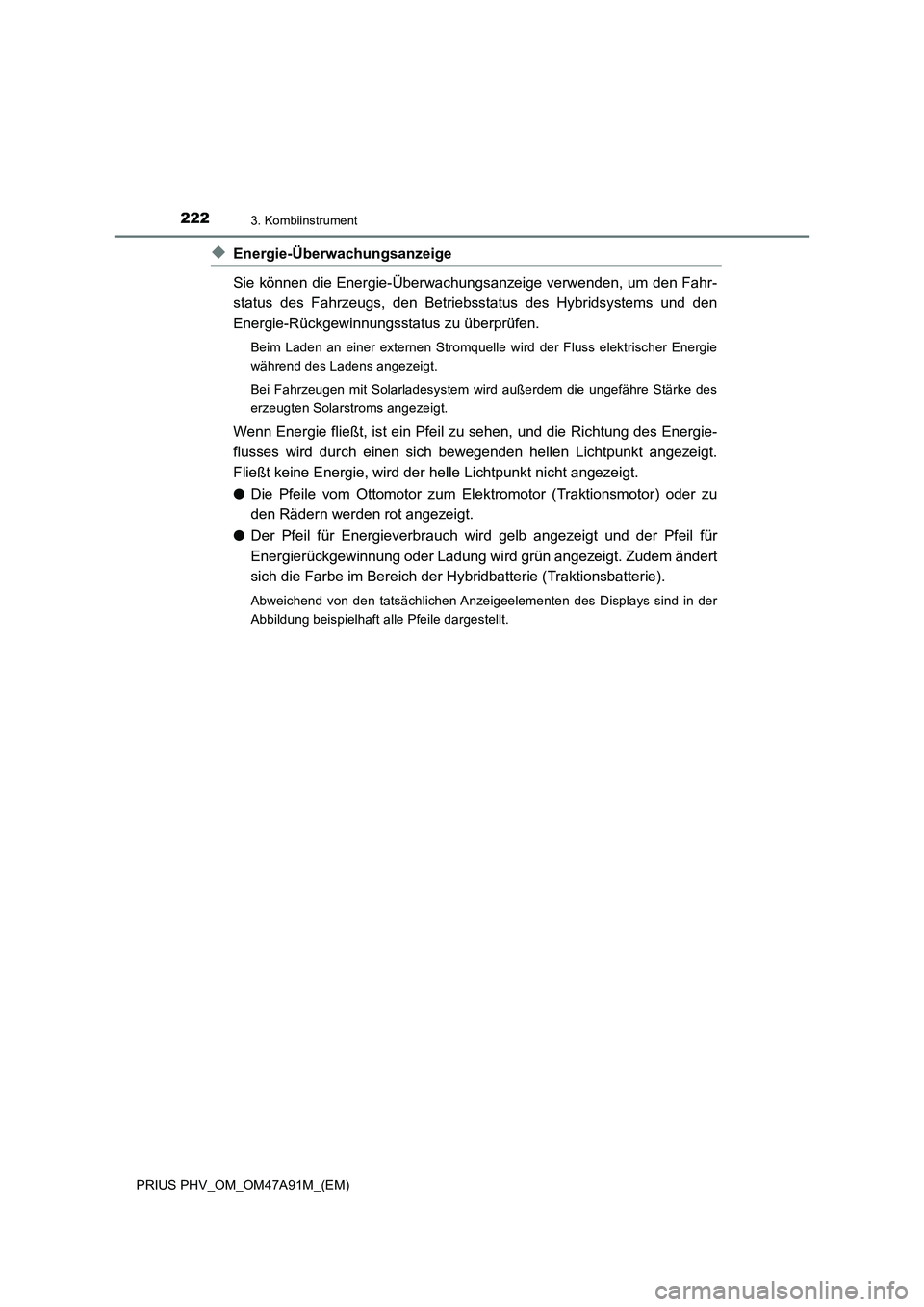

◆Energie-Überwachungsanzeige
Sie können die Energie-Überwachungsanzeige verwenden, um den Fahr-
status des Fahrzeugs, den Betriebsstatus des Hybridsystems und den
Energie-Rückgewinnungsstatus zu überprüfen.
Beim Laden an einer externen Stromquelle wird der Fluss elektrischer Energie
während des Ladens angezeigt.
Bei Fahrzeugen mit Solarladesystem wird außerdem die ungefähre Stärke des
erzeugten Solarstroms angezeigt.
Wenn Energie fließt, ist ein Pfeil zu sehen, und die Richtung des Energie-
flusses wird durch einen sich bewegenden hellen Lichtpunkt angezeigt.
Fließt keine Energie, wird der helle Lichtpunkt nicht angezeigt.
●Die Pfeile vom Ottomotor zum Elektromotor (Traktionsmotor) oder zu
den Rädern werden rot angezeigt.
●Der Pfeil für Energieverbrauch wird gelb angezeigt und der Pfeil für
Energierückgewinnung oder Ladung wird grün angezeigt. Zudem ändert
sich die Farbe im Bereich der Hybridbatterie (Traktionsbatterie).
Abweichend von den tatsächlichen Anzeigeelementen des Displays sind in der
Abbildung beispielhaft alle Pfeile dargestellt.

2233. Kombiinstrument
3
Kombiinstrument
PRIUS PHV_OM_OM47A91M_(EM)■
Das Fahrzeug wird nicht geladen
Ottomotor
Elektromotor
(Traktionsmotor)
Klimaanlagenbetrieb
*1
Hybridbatterie
(Traktionsbatterie)
Rad
Heller Lichtpunkt zur Anzeige
des Energieflusses
(Anzeigebeispiel)
●Wird die Hybridbatterie (Traktionsbatterie) geladen, bewegt sich der
helle Lichtpunkt in Richtung .
●Während der Fahrt bewegt sich der helle Lichtpunkt von oder
(oder, je nach Situation, von beiden Punkten aus) in Richtung .
*2
●Bei eingeschaltetem Klimaanlagenkompressor bewegt sich ein heller
Lichtpunkt von nach .
●Während der Fahrt drehen sich die Räder auf dem Bild.
*1: Wird bei eingeschalteter Klimaanlage angezeigt.
*2: Die Anzeige kann sich je nach Fahrstatus ändern.
■
Während des Ladevorgangs
Hybridbatterie (Traktionsbatte-
rie)
Ladestecker
(Anzeigebeispiel)
Wenn die Hybridbatterie (Traktionsbatterie) geladen wird, bewegt sich ein
heller Lichtpunkt von nach .
1
2
3
4
5
6
4
12
5
43
1
2
21

2243. Kombiinstrument
PRIUS PHV_OM_OM47A91M_(EM)■

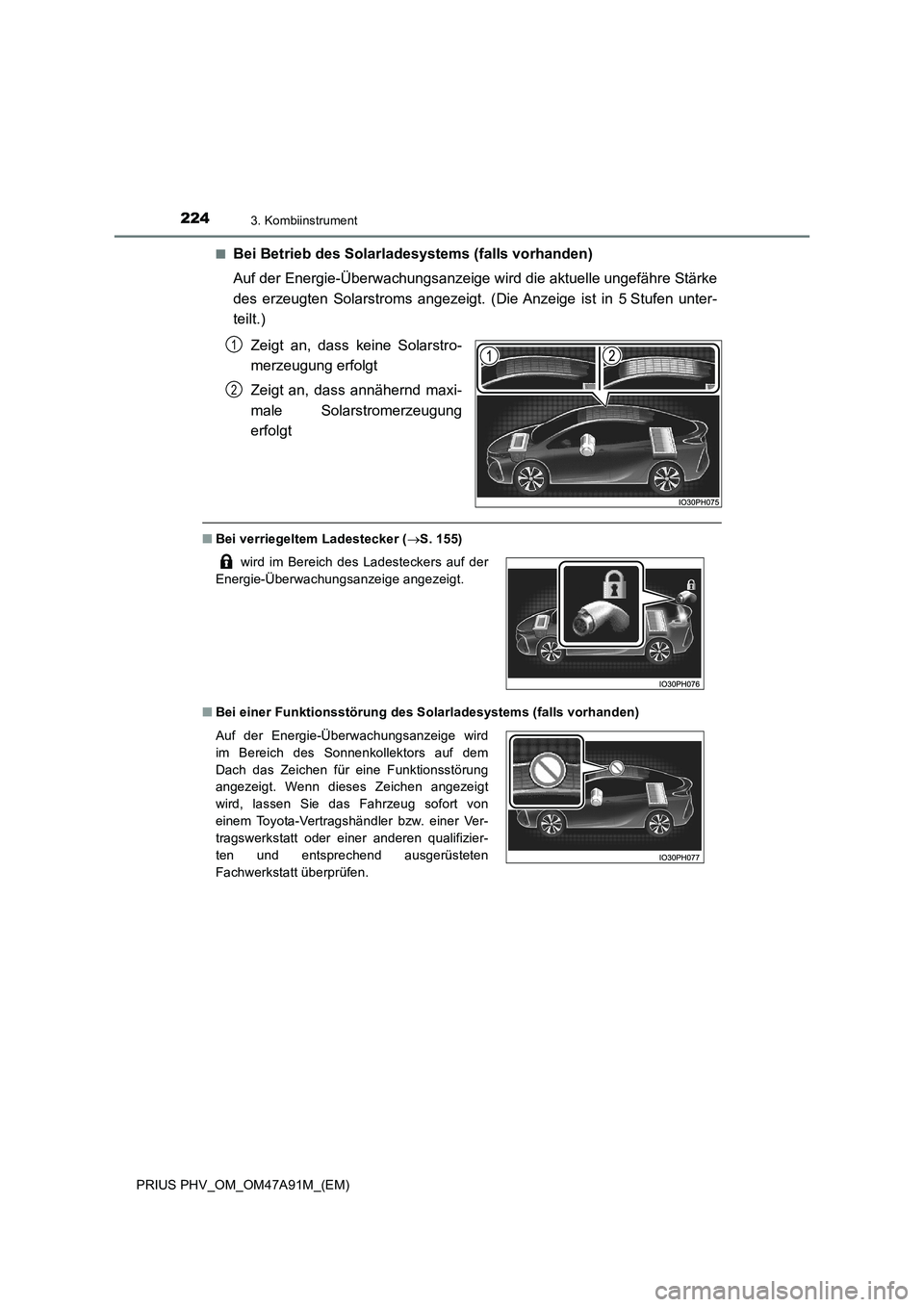

Bei Betrieb des Solarladesystems (falls vorhanden)
Auf der Energie-Überwachungsanzeige wird die aktuelle ungefähre Stärke
des erzeugten Solarstroms angezeigt. (Die Anzeige ist in 5 Stufen unter-
teilt.)
Zeigt an, dass keine Solarstro-
merzeugung erfolgt
Zeigt an, dass annähernd maxi-
male Solarstromerzeugung
erfolgt
■Bei verriegeltem Ladestecker (S. 155)
■Bei einer Funktionsstörung des Solarladesystems (falls vorhanden)
1
2
wird im Bereich des Ladesteckers auf der
Energie-Überwachungsanzeige angezeigt.
Auf der Energie-Überwachungsanzeige wird
im Bereich des Sonnenkollektors auf dem
Dach das Zeichen für eine Funktionsstörung
angezeigt. Wenn dieses Zeichen angezeigt
wird, lassen Sie das Fahrzeug sofort von
einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten
Fachwerkstatt überprüfen.
