2016 TOYOTA PRIUS PLUG-IN HYBRID Betriebsanleitungen (in German)

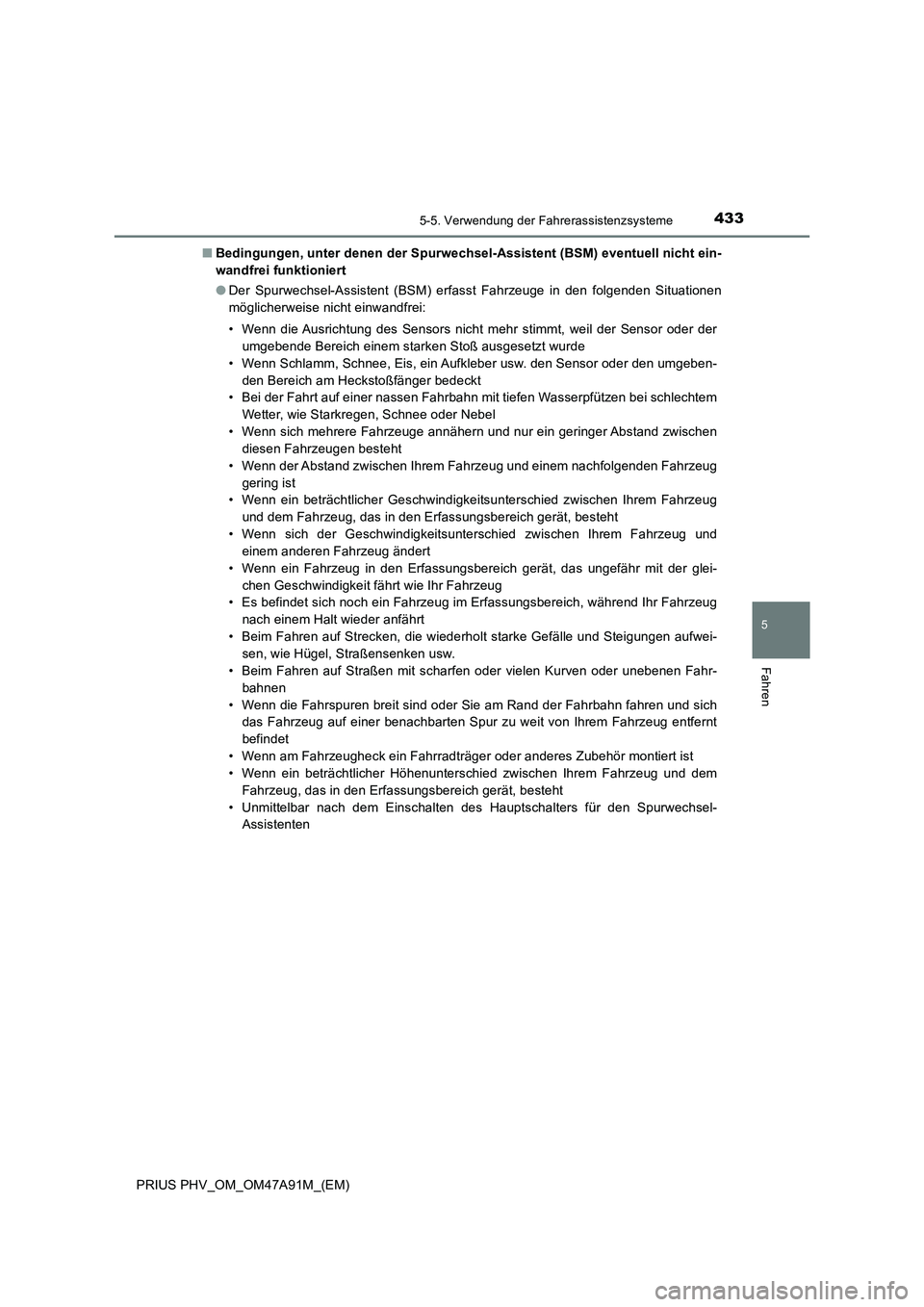

4335-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren
■Bedingungen, unter denen der Spurwechsel-Assistent (BSM) eventuell nicht ein-
wandfrei funktioniert
●Der Spurwechsel-Assistent (BSM) erfasst Fahrzeuge in den folgenden Situationen
möglicherweise nicht einwandfrei:
• Wenn die Ausrichtung des Sensors nicht mehr stimmt, weil der Sensor oder der
umgebende Bereich einem starken Stoß ausgesetzt wurde
• Wenn Schlamm, Schnee, Eis, ein Aufkleber usw. den Sensor oder den umgeben-
den Bereich am Heckstoßfänger bedeckt
• Bei der Fahrt auf einer nassen Fahrbahn mit tiefen Wasserpfützen bei schlechtem
Wetter, wie Starkregen, Schnee oder Nebel
• Wenn sich mehrere Fahrzeuge annähern und nur ein geringer Abstand zwischen
diesen Fahrzeugen besteht
• Wenn der Abstand zwischen Ihrem Fahrzeug und einem nachfolgenden Fahrzeug
gering ist
• Wenn ein beträchtlicher Geschwindigkeitsunterschied zwischen Ihrem Fahrzeug
und dem Fahrzeug, das in den Erfassungsbereich gerät, besteht
• Wenn sich der Geschwindigkeitsunterschied zwischen Ihrem Fahrzeug und
einem anderen Fahrzeug ändert
• Wenn ein Fahrzeug in den Erfassungsbereich gerät, das ungefähr mit der glei-
chen Geschwindigkeit fährt wie Ihr Fahrzeug
• Es befindet sich noch ein Fahrzeug im Erfassungsbereich, während Ihr Fahrzeug
nach einem Halt wieder anfährt
• Beim Fahren auf Strecken, die wiederholt starke Gefälle und Steigungen aufwei-
sen, wie Hügel, Straßensenken usw.
• Beim Fahren auf Straßen mit scharfen oder vielen Kurven oder unebenen Fahr-
bahnen
• Wenn die Fahrspuren breit sind oder Sie am Rand der Fahrbahn fahren und sich
das Fahrzeug auf einer benachbarten Spur zu weit von Ihrem Fahrzeug entfernt
befindet
• Wenn am Fahrzeugheck ein Fahrradträger oder anderes Zubehör montiert ist
• Wenn ein beträchtlicher Höhenunterschied zwischen Ihrem Fahrzeug und dem
Fahrzeug, das in den Erfassungsbereich gerät, besteht
• Unmittelbar nach dem Einschalten des Hauptschalters für den Spurwechsel-
Assistenten

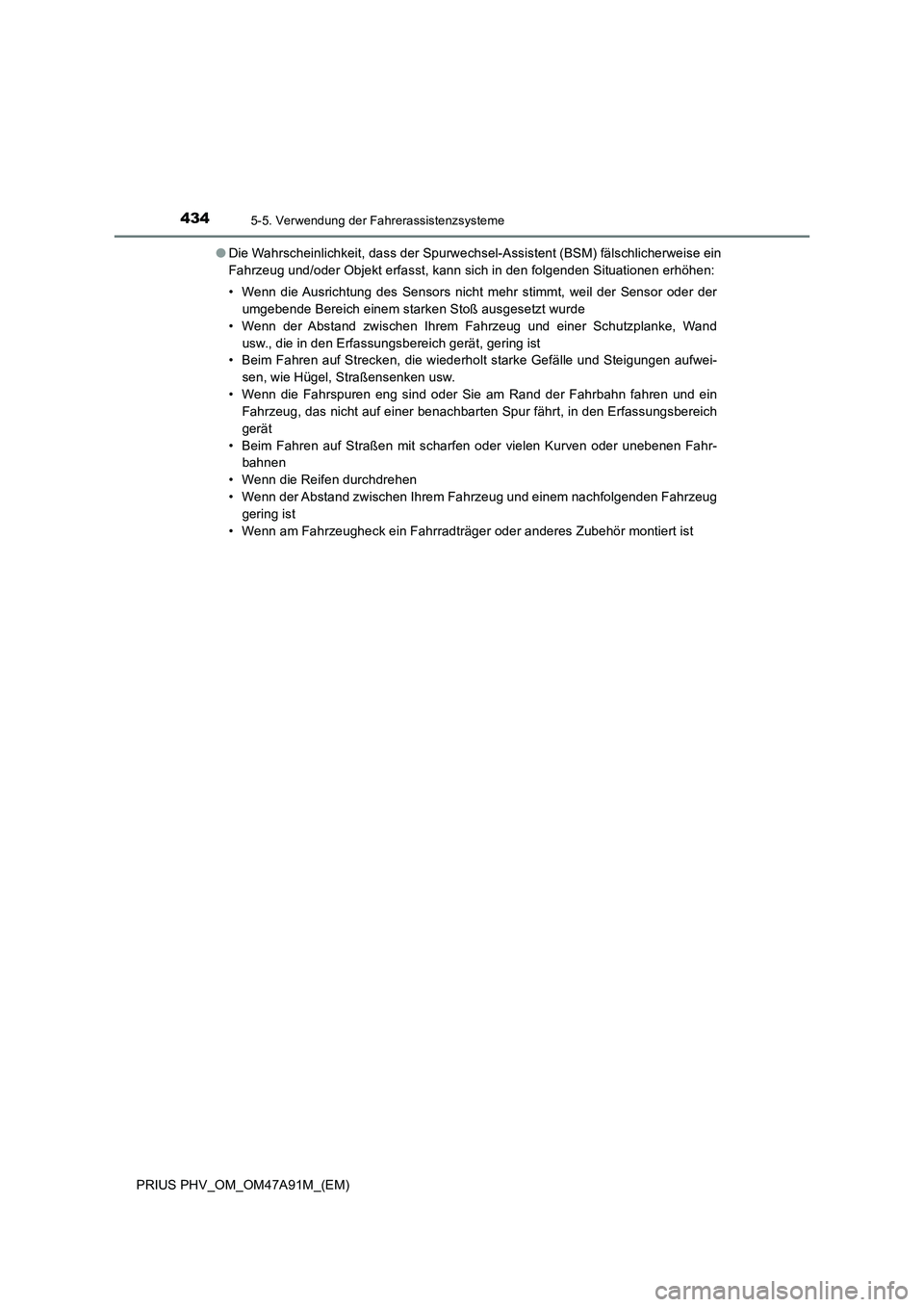

4345-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)●Die Wahrscheinlichkeit, dass der Spurwechsel-Assistent (BSM) fälschlicherweise ein
Fahrzeug und/oder Objekt erfasst, kann sich in den folgenden Situationen erhöhen:
• Wenn die Ausrichtung des Sensors nicht mehr stimmt, weil der Sensor oder der
umgebende Bereich einem starken Stoß ausgesetzt wurde
• Wenn der Abstand zwischen Ihrem Fahrzeug und einer Schutzplanke, Wand
usw., die in den Erfassungsbereich gerät, gering ist
• Beim Fahren auf Strecken, die wiederholt starke Gefälle und Steigungen aufwei-
sen, wie Hügel, Straßensenken usw.
• Wenn die Fahrspuren eng sind oder Sie am Rand der Fahrbahn fahren und ein
Fahrzeug, das nicht auf einer benachbarten Spur fährt, in den Erfassungsbereich
gerät
• Beim Fahren auf Straßen mit scharfen oder vielen Kurven oder unebenen Fahr-
bahnen
• Wenn die Reifen durchdrehen
• Wenn der Abstand zwischen Ihrem Fahrzeug und einem nachfolgenden Fahrzeug
gering ist
• Wenn am Fahrzeugheck ein Fahrradträger oder anderes Zubehör montiert ist

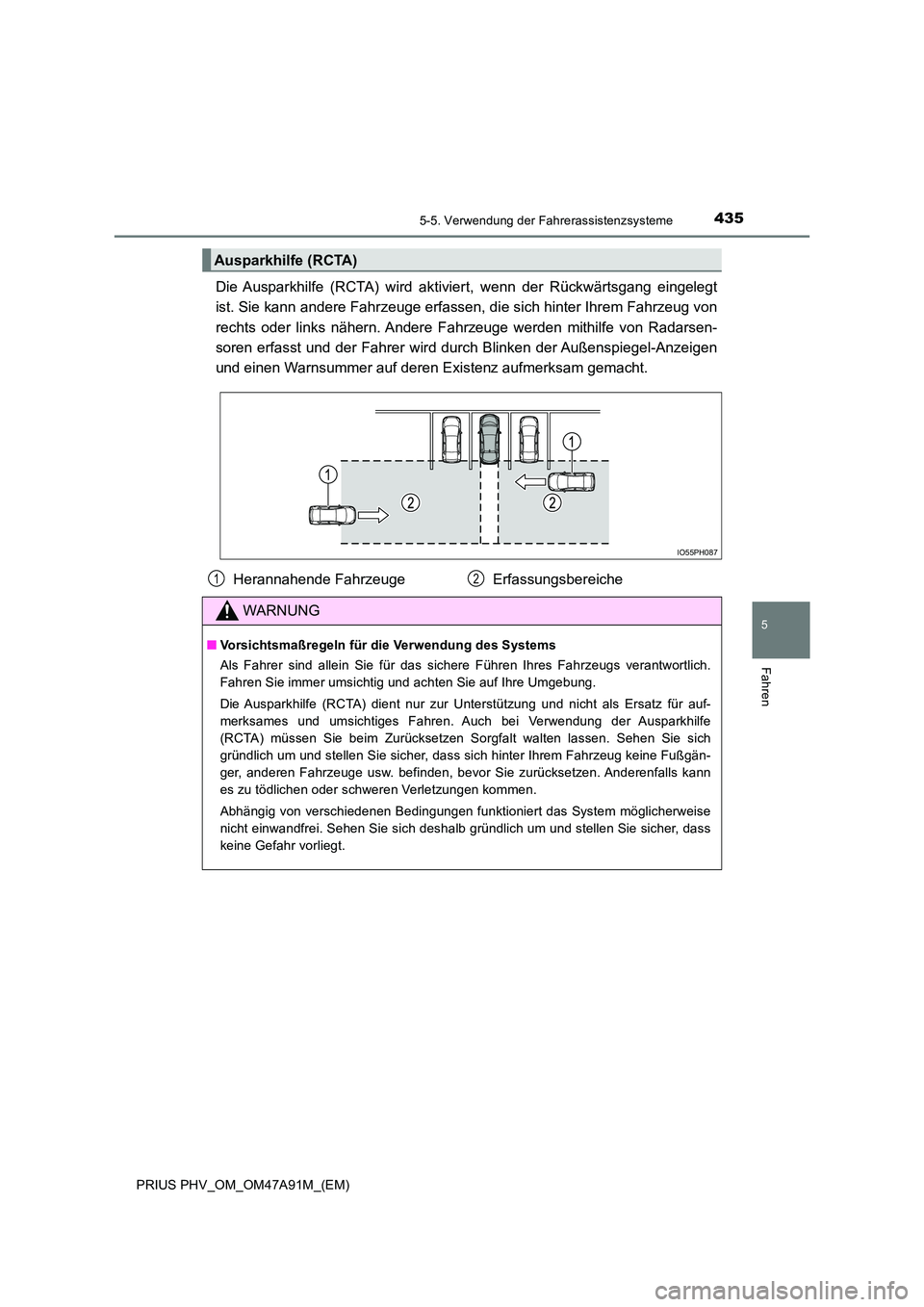

4355-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren
Die Ausparkhilfe (RCTA) wird aktiviert, wenn der Rückwärtsgang eingelegt
ist. Sie kann andere Fahrzeuge erfassen, di e sich hinter Ihrem Fahrzeug von
rechts oder links nähern. Andere Fahr zeuge werden mithilfe von Radarsen-
soren erfasst und der Fahrer wird dur ch Blinken der Außenspiegel-Anzeigen
und einen Warnsummer auf deren Existenz aufmerksam gemacht.
Ausparkhilfe (RCTA)
IO55PH087
Herannahende Fahrzeuge Er fassungsbereiche
WARNUNG
■Vorsichtsmaßregeln für die Verwendung des Systems
Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich.
Fahren Sie immer umsichtig und achten Sie auf Ihre Umgebung.
Die Ausparkhilfe (RCTA) dient nur zur Unterstützung und nicht als Ersatz für auf-
merksames und umsichtiges Fahren. Auch bei Verwendung der Ausparkhilfe
(RCTA) müssen Sie beim Zurücksetzen Sorgfalt walten lassen. Sehen Sie sich
gründlich um und stellen Sie sicher, dass sich hinter Ihrem Fahrzeug keine Fußgän-
ger, anderen Fahrzeuge usw. befinden, bevor Sie zurücksetzen. Anderenfalls kann
es zu tödlichen oder schweren Verletzungen kommen.
Abhängig von verschiedenen Bedingungen funktioniert das System möglicherweise
nicht einwandfrei. Sehen Sie sich deshalb gründlich um und stellen Sie sicher, dass
keine Gefahr vorliegt.
12

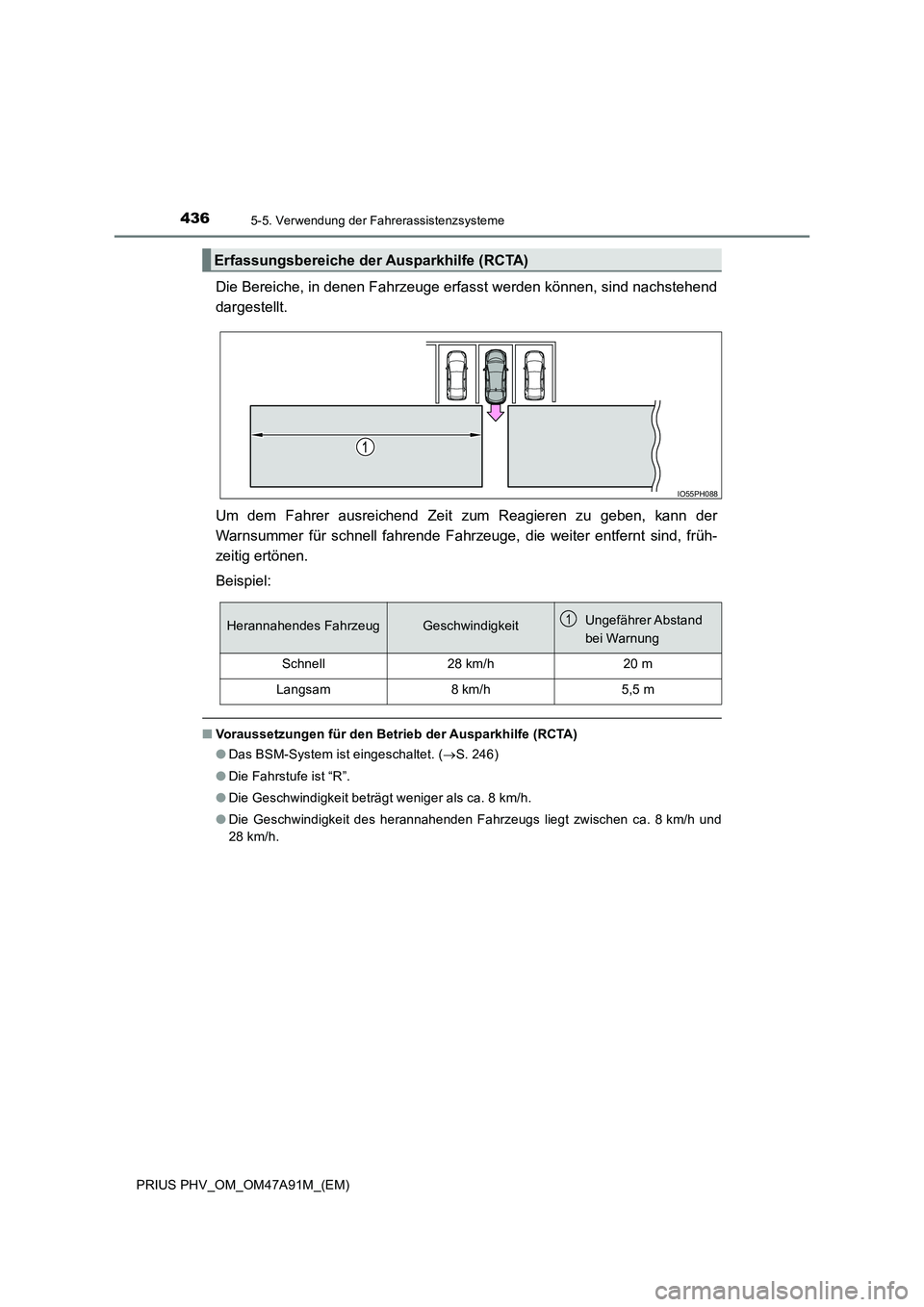

4365-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
Die Bereiche, in denen Fahrzeuge erfasst werden können, sind nachstehend
dargestellt.
Um dem Fahrer ausreichend Zeit zum Reagieren zu geben, kann der
Warnsummer für schnell fahrende Fahrzeuge, die weiter entfernt sind, früh-
zeitig ertönen.
Beispiel:
■ Voraussetzungen für den Betrieb der Ausparkhilfe (RCTA)
● Das BSM-System ist eingeschaltet. (S. 246)
● Die Fahrstufe ist “R”.
● Die Geschwindigkeit beträgt weniger als ca. 8 km/h.
● Die Geschwindigkeit des herannahenden Fahrzeugs liegt zwischen ca. 8 km/h und
28 km/h.
Erfassungsbereiche der Ausparkhilfe (RCTA)
IO55PH088
Herannahendes FahrzeugGeschwindigkeitUngefährer Abstand
bei Warnung
Schnell28 km/h20 m
Langsam8 km/h5,5 m
1

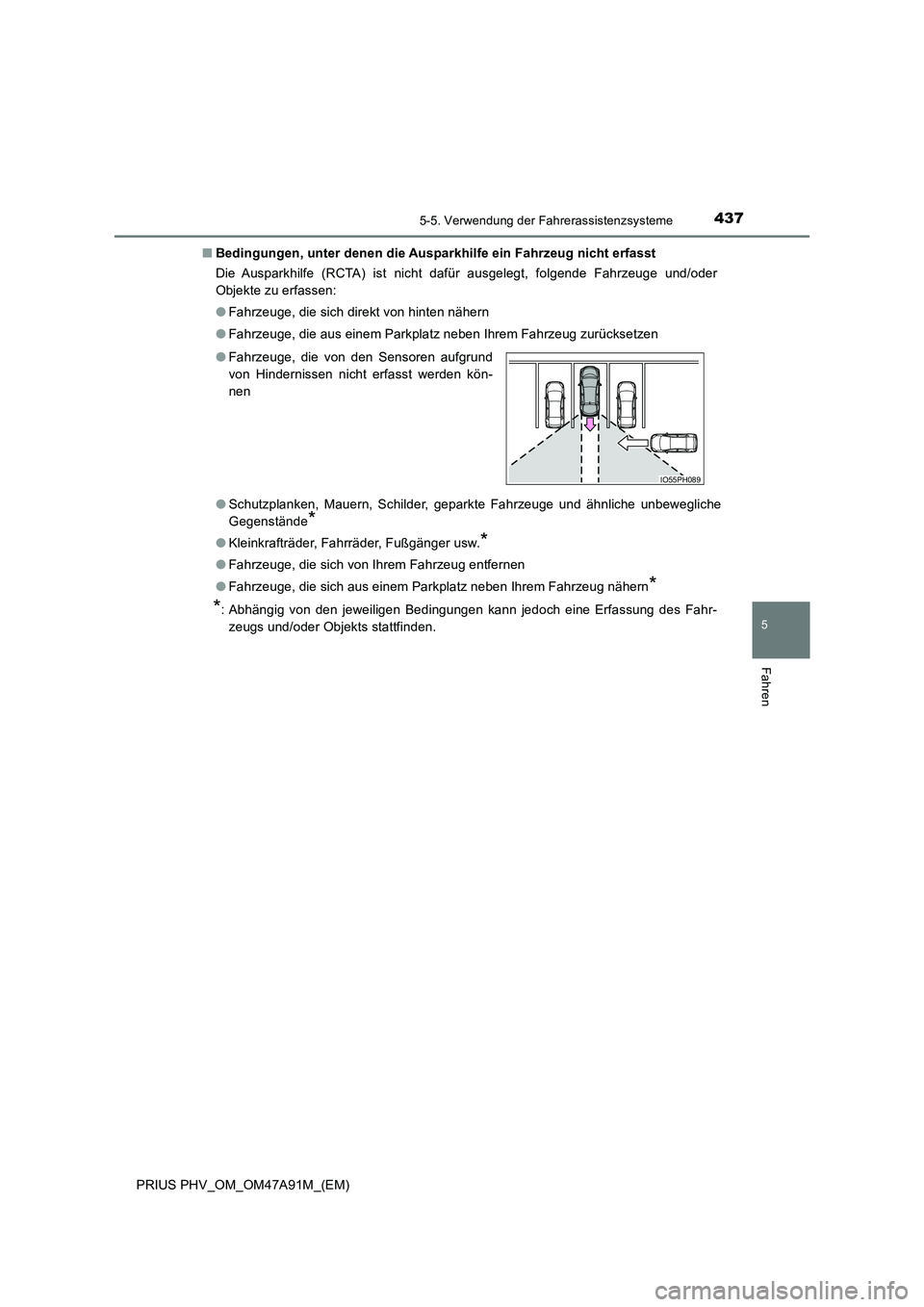

4375-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren
■Bedingungen, unter denen die Ausparkhilfe ein Fahrzeug nicht erfasst
Die Ausparkhilfe (RCTA) ist nicht dafür ausgelegt, folgende Fahrzeuge und/oder
Objekte zu erfassen:
● Fahrzeuge, die sich direkt von hinten nähern
● Fahrzeuge, die aus einem Parkplatz neben Ihrem Fahrzeug zurücksetzen
● Schutzplanken, Mauern, Schilder, geparkte Fahrzeuge und ähnliche unbewegliche
Gegenstände*
● Kleinkrafträder, Fahrräder, Fußgänger usw.*
●Fahrzeuge, die sich von Ihrem Fahrzeug entfernen
● Fahrzeuge, die sich aus einem Parkplatz neben Ihrem Fahrzeug nähern*
*: Abhängig von den jeweiligen Bedingungen kann jedoch eine Erfassung des Fahr-
zeugs und/oder Objekts stattfinden.
● Fahrzeuge, die von den Sensoren aufgrund
von Hindernissen nicht erfasst werden kön-
nen
IO55PH089

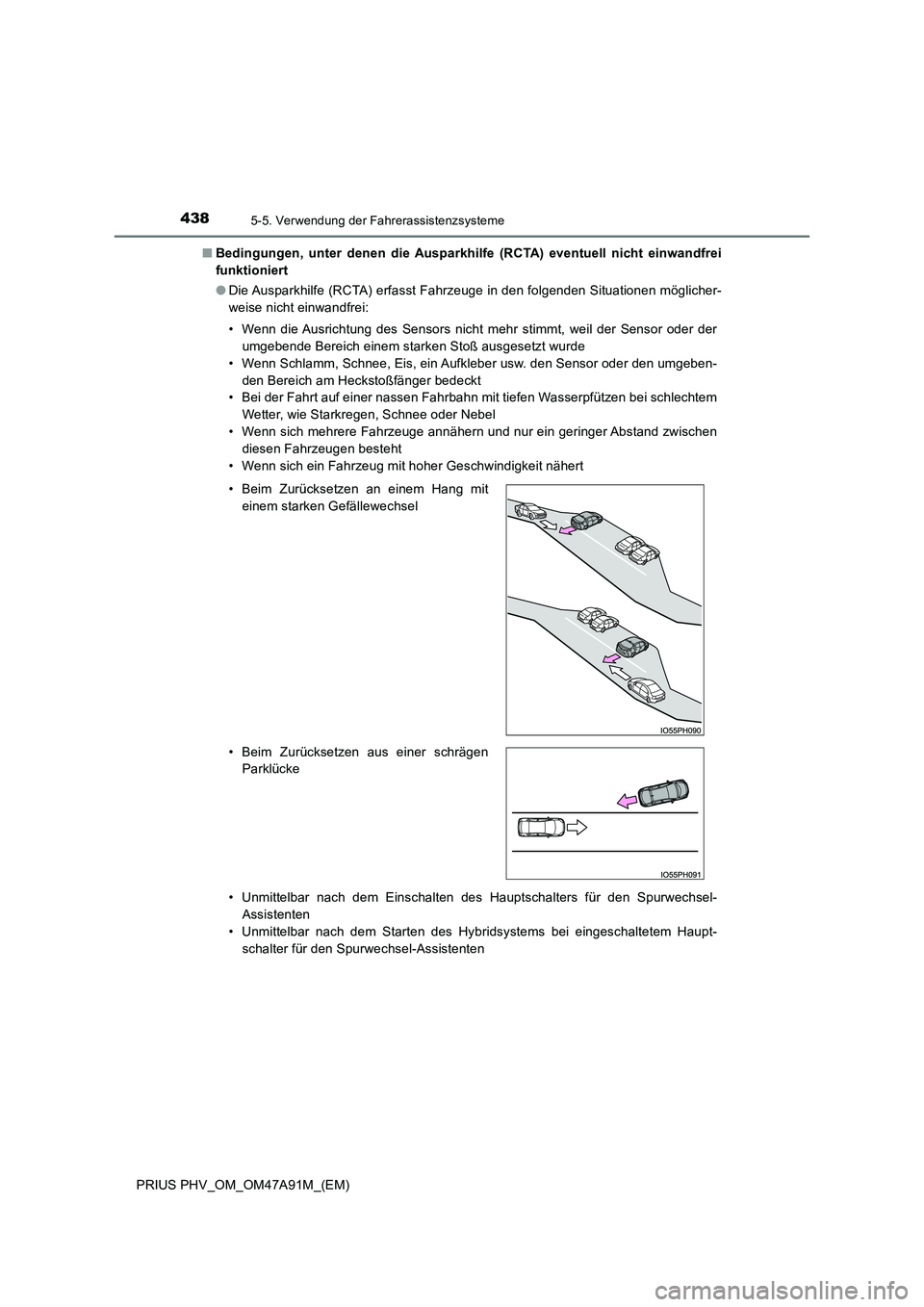

4385-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
■ Bedingungen, unter denen die Ausparkhilfe (RCTA) eventuell nicht einwandfrei
funktioniert
● Die Ausparkhilfe (RCTA) erfasst Fahrzeuge in den folgenden Situationen möglicher-
weise nicht einwandfrei:
• Wenn die Ausrichtung des Sensors nicht mehr stimmt, weil der Sensor oder der
umgebende Bereich einem starken Stoß ausgesetzt wurde
• Wenn Schlamm, Schnee, Eis, ein Aufkleber usw. den Sensor oder den umgeben-
den Bereich am Heckstoßfänger bedeckt
• Bei der Fahrt auf einer nassen Fahrbahn mit tiefen Wasserpfützen bei schlechtem
Wetter, wie Starkregen, Schnee oder Nebel
• Wenn sich mehrere Fahrzeuge annähern und nur ein geringer Abstand zwischen
diesen Fahrzeugen besteht
• Wenn sich ein Fahrzeug mit hoher Geschwindigkeit nähert
• Unmittelbar nach dem Einschalten des Hauptschalters für den Spurwechsel-
Assistenten
• Unmittelbar nach dem Starten des Hybridsystems bei eingeschaltetem Haupt-
schalter für den Spurwechsel-Assistenten
• Beim Zurücksetzen an einem Hang mit
einem starken Gefällewechsel
• Beim Zurücksetzen aus einer schrägen
Parklücke

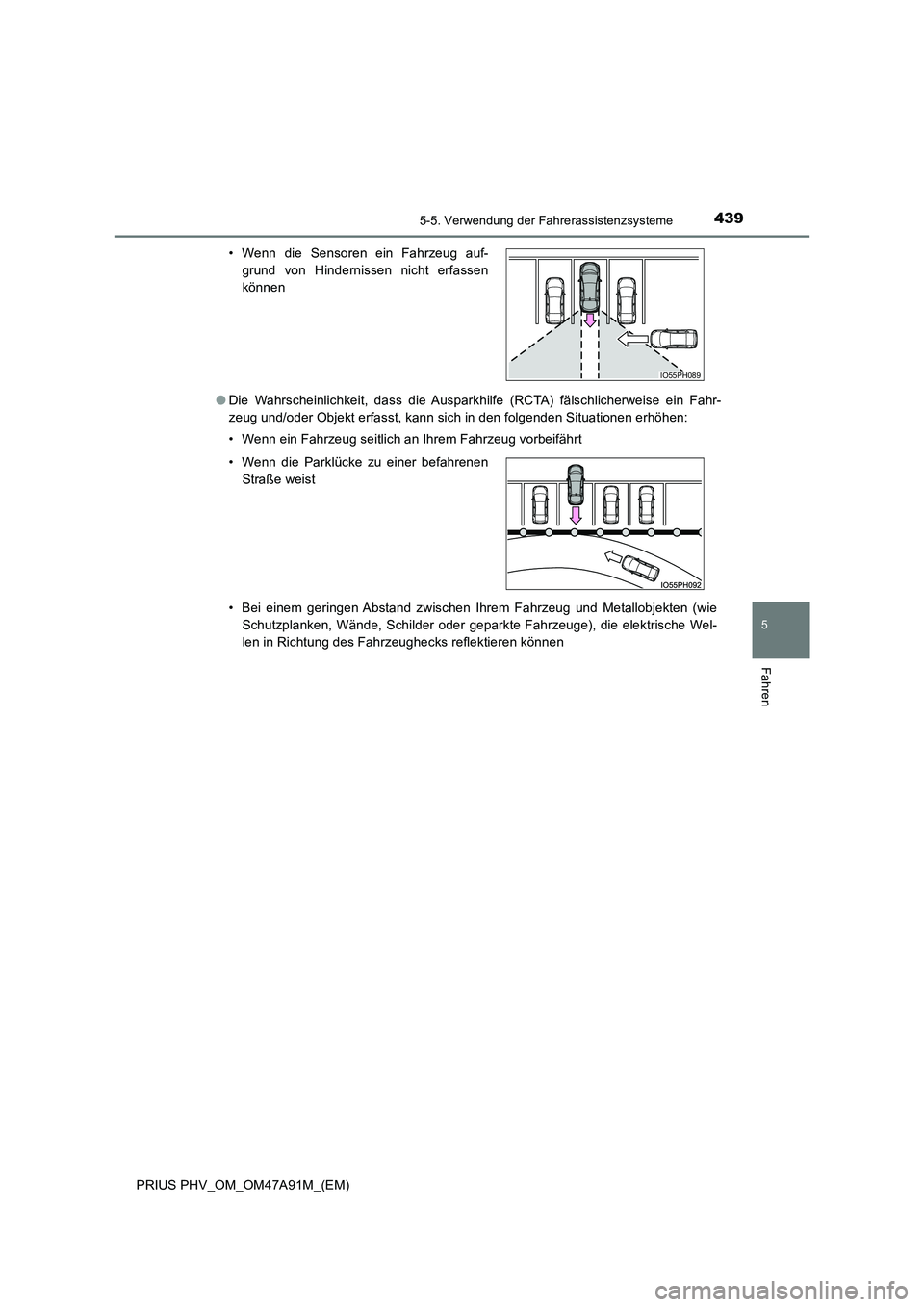

4395-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren
●Die Wahrscheinlichkeit, dass die Ausparkhilfe (RCTA) fälschlicherweise ein Fahr-
zeug und/oder Objekt erfasst, kann sich in den folgenden Situationen erhöhen:
• Wenn ein Fahrzeug seitlich an Ihrem Fahrzeug vorbeifährt
• Bei einem geringen Abstand zwischen Ihrem Fahrzeug und Metallobjekten (wie
Schutzplanken, Wände, Schilder oder geparkte Fahrzeuge), die elektrische Wel-
len in Richtung des Fahrzeughecks reflektieren können
• Wenn die Sensoren ein Fahrzeug auf-
grund von Hindernissen nicht erfassen
können
• Wenn die Parklücke zu einer befahrenen
Straße weist
IO55PH089

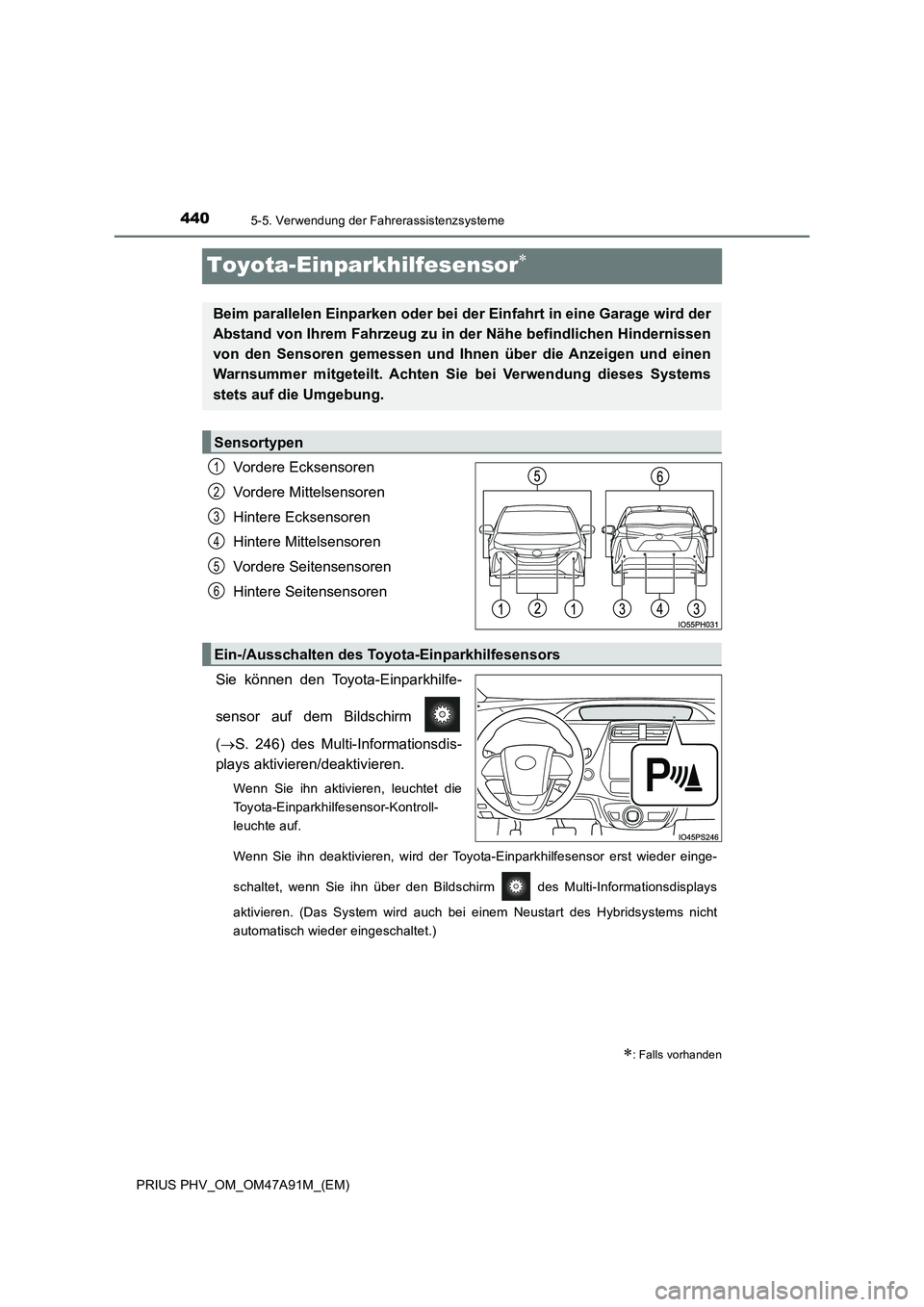

4405-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
Toyota-Einparkhilfesensor
Vordere Ecksensoren
Vordere Mittelsensoren
Hintere Ecksensoren
Hintere Mittelsensoren
Vordere Seitensensoren
Hintere Seitensensoren
Sie können den Toyota-Einparkhilfe-
sensor auf dem Bildschirm
( S. 246) des Multi-Informationsdis-
plays aktivieren/deaktivieren.
Wenn Sie ihn aktivieren, leuchtet die
Toyota-Einparkhilfesensor-Kontroll-
leuchte auf.
Wenn Sie ihn deaktivieren, wird der Toyota-Einparkhilfesensor erst wieder einge-
schaltet, wenn Sie ihn über den Bildschirm des Multi-Informationsdisplays
aktivieren. (Das System wird auch bei einem Neustart des Hybridsystems nicht
automatisch wieder eingeschaltet.)
: Falls vorhanden
Beim parallelen Einparken oder bei der Einfahrt in eine Garage wird der
Abstand von Ihrem Fahrzeug zu in der Nähe befindlichen Hindernissen
von den Sensoren gemessen und Ihnen über die Anzeigen und einen
Warnsummer mitgeteilt. Achten Sie bei Verwendung dieses Systems
stets auf die Umgebung.
Sensortypen
1
2
3
4
5
6
Ein-/Ausschalten des To yota-Einparkhilfesensors
