2016 TOYOTA PRIUS PLUG-IN HYBRID Betriebsanleitungen (in German)

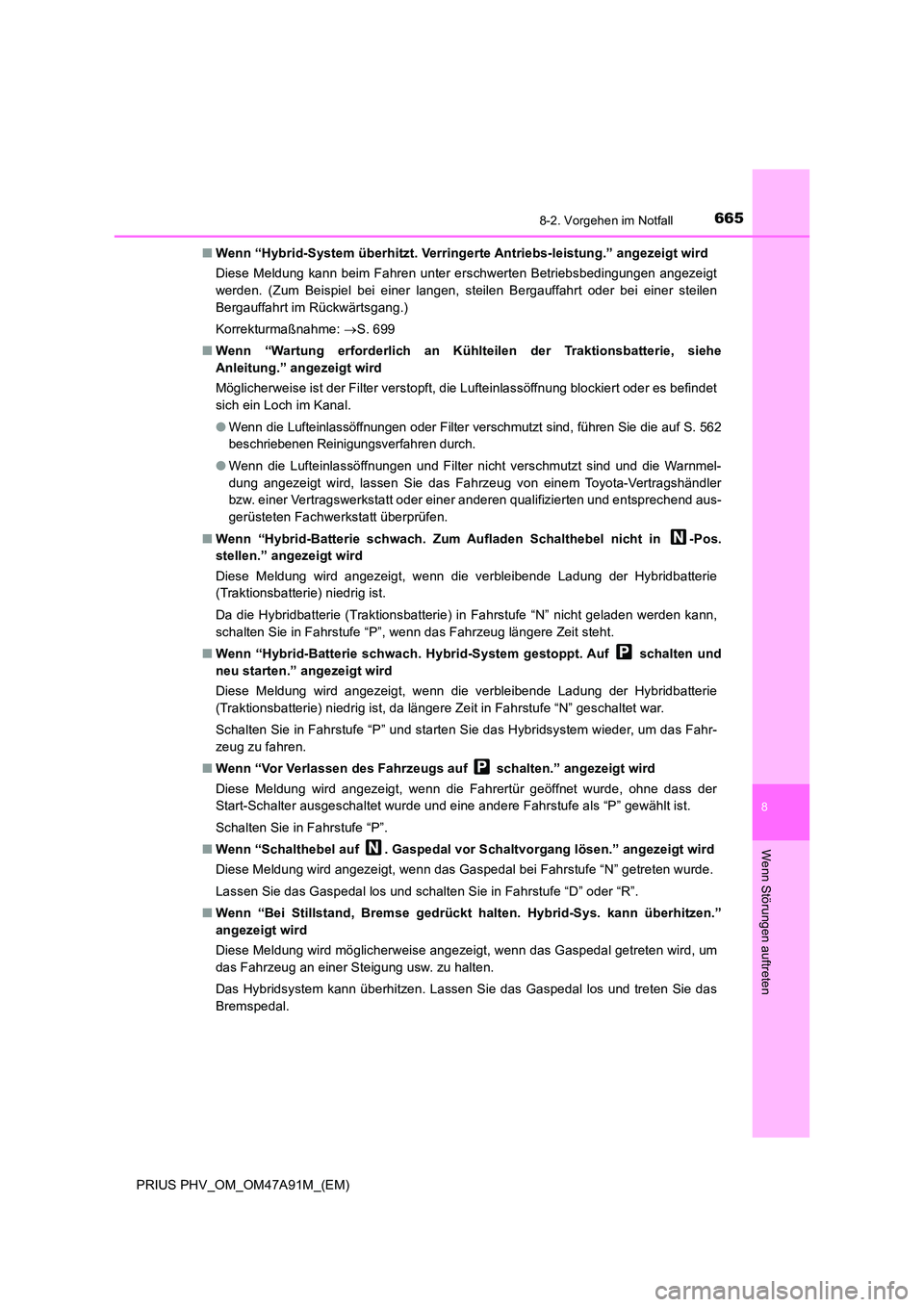

6658-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)
8
Wenn Störungen auftreten
■Wenn “Hybrid-System überhitzt. Verringerte Antriebs-leistung.” angezeigt wird
Diese Meldung kann beim Fahren unter erschwerten Betriebsbedingungen angezeigt
werden. (Zum Beispiel bei einer langen, steilen Bergauffahrt oder bei einer steilen
Bergauffahrt im Rückwärtsgang.)
Korrekturmaßnahme: S. 699
■ Wenn “Wartung erforderlich an Kühlteilen der Traktionsbatterie, siehe
Anleitung.” angezeigt wird
Möglicherweise ist der Filter verstopft, die Lufteinlassöffnung blockiert oder es befindet
sich ein Loch im Kanal.
● Wenn die Lufteinlassöffnungen oder Filter verschmutzt sind, führen Sie die auf S. 562
beschriebenen Reinigungsverfahren durch.
● Wenn die Lufteinlassöffnungen und Filter nicht verschmutzt sind und die Warnmel-
dung angezeigt wird, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend aus-
gerüsteten Fachwerkstatt überprüfen.
■ Wenn “Hybrid-Batterie schwach. Zum Aufladen Schalthebel nicht in -Pos.
stellen.” angezeigt wird
Diese Meldung wird angezeigt, wenn die verbleibende Ladung der Hybridbatterie
(Traktionsbatterie) niedrig ist.
Da die Hybridbatterie (Traktionsbatterie) in Fahrstufe “N” nicht geladen werden kann,
schalten Sie in Fahrstufe “P”, wenn das Fahrzeug längere Zeit steht.
■ Wenn “Hybrid-Batterie schwach. Hybrid-System gestoppt. Auf schalten und
neu starten.” angezeigt wird
Diese Meldung wird angezeigt, wenn die verbleibende Ladung der Hybridbatterie
(Traktionsbatterie) niedrig ist, da längere Zeit in Fahrstufe “N” geschaltet war.
Schalten Sie in Fahrstufe “P” und starten Sie das Hybridsystem wieder, um das Fahr-
zeug zu fahren.
■ Wenn “Vor Verlassen des Fahrzeugs auf schalten.” angezeigt wird
Diese Meldung wird angezeigt, wenn die Fahrertür geöffnet wurde, ohne dass der
Start-Schalter ausgeschaltet wurde und eine andere Fahrstufe als “P” gewählt ist.
Schalten Sie in Fahrstufe “P”.
■ Wenn “Schalthebel auf . Gaspedal vor Schaltvorgang lösen.” angezeigt wird
Diese Meldung wird angezeigt, wenn das Gaspedal bei Fahrstufe “N” getreten wurde.
Lassen Sie das Gaspedal los und schalten Sie in Fahrstufe “D” oder “R”.
■ Wenn “Bei Stillstand, Bremse gedrückt halten. Hybrid-Sys. kann überhitzen.”
angezeigt wird
Diese Meldung wird möglicherweise angezeigt, wenn das Gaspedal getreten wird, um
das Fahrzeug an einer Steigung usw. zu halten.
Das Hybridsystem kann überhitzen. Lassen Sie das Gaspedal los und treten Sie das
Bremspedal.

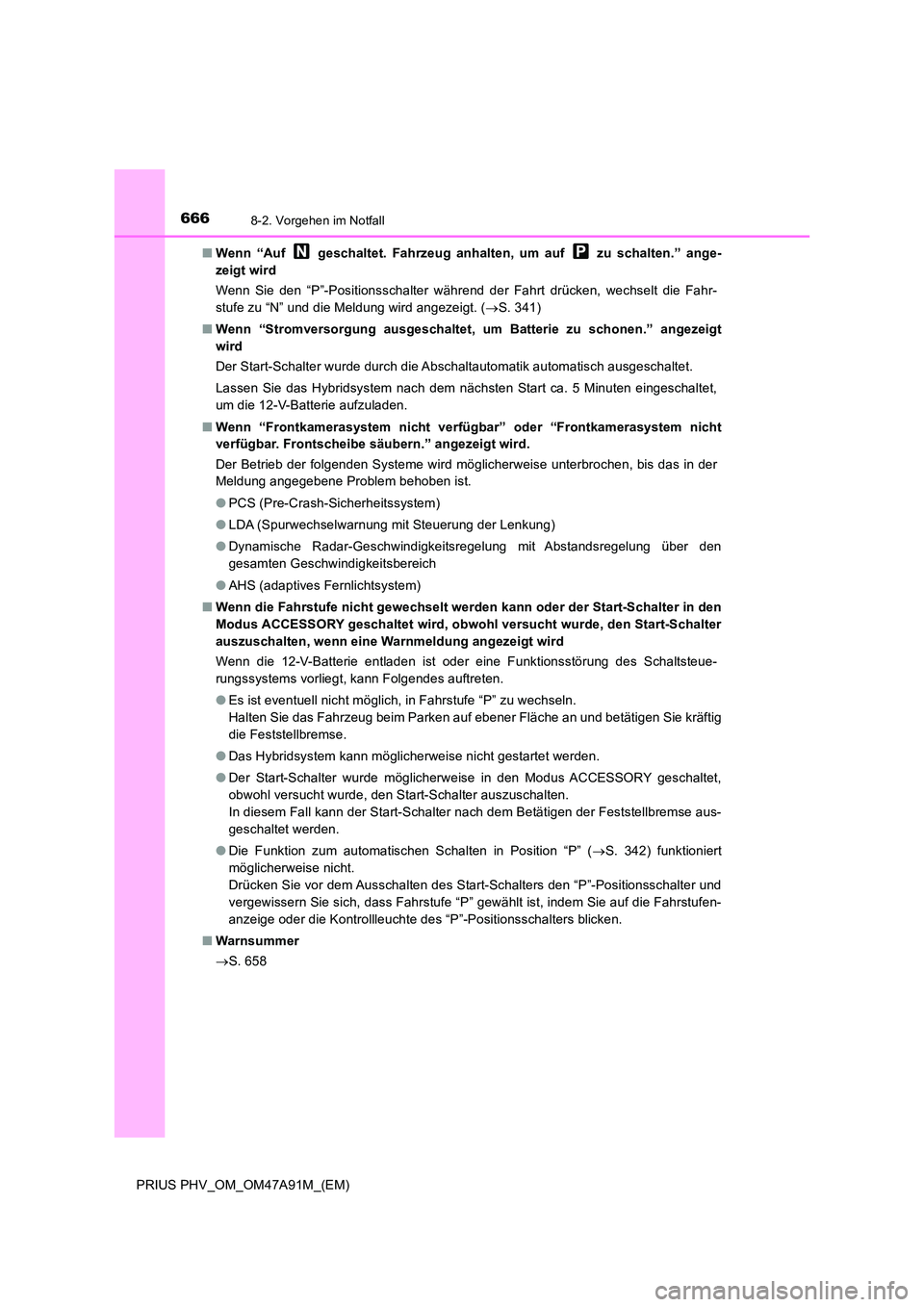

6668-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)
■ Wenn “Auf geschaltet. Fahrzeug anhalten, um auf zu schalten.” ange-
zeigt wird
Wenn Sie den “P”-Positionsschalter während der Fahrt drücken, wechselt die Fahr-
stufe zu “N” und die Meldung wird angezeigt. ( S. 341)
■ Wenn “Stromversorgung ausgeschaltet, um Batterie zu schonen.” angezeigt
wird
Der Start-Schalter wurde durch die Abschaltautomatik automatisch ausgeschaltet.
Lassen Sie das Hybridsystem nach dem nächsten Start ca. 5 Minuten eingeschaltet,
um die 12-V-Batterie aufzuladen.
■ Wenn “Frontkamerasystem nicht verfügbar” oder “Frontkamerasystem nicht
verfügbar. Frontscheibe säubern.” angezeigt wird.
Der Betrieb der folgenden Systeme wird möglicherweise unterbrochen, bis das in der
Meldung angegebene Problem behoben ist.
● PCS (Pre-Crash-Sicherheitssystem)
● LDA (Spurwechselwarnung mit Steuerung der Lenkung)
● Dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich
● AHS (adaptives Fernlichtsystem)
■ Wenn die Fahrstufe nicht gewechselt werden kann oder der Start-Schalter in den
Modus ACCESSORY geschaltet wird, obwohl versucht wurde, den Start-Schalter
auszuschalten, wenn eine Warnmeldung angezeigt wird
Wenn die 12-V-Batterie entladen ist oder eine Funktionsstörung des Schaltsteue-
rungssystems vorliegt, kann Folgendes auftreten.
● Es ist eventuell nicht möglich, in Fahrstufe “P” zu wechseln.
Halten Sie das Fahrzeug beim Parken auf ebener Fläche an und betätigen Sie kräftig
die Feststellbremse.
● Das Hybridsystem kann möglicherweise nicht gestartet werden.
● Der Start-Schalter wurde möglicherweise in den Modus ACCESSORY geschaltet,
obwohl versucht wurde, den Start-Schalter auszuschalten.
In diesem Fall kann der Start-Schalter nach dem Betätigen der Feststellbremse aus-
geschaltet werden.
● Die Funktion zum automatischen Schalten in Position “P” (S. 342) funktioniert
möglicherweise nicht.
Drücken Sie vor dem Ausschalten des Start-Schalters den “P”-Positionsschalter und
vergewissern Sie sich, dass Fahrstufe “P” gewählt ist, indem Sie auf die Fahrstufen-
anzeige oder die Kontrollleuchte des “P”-Positionsschalters blicken.
■ Warnsummer
 S. 658

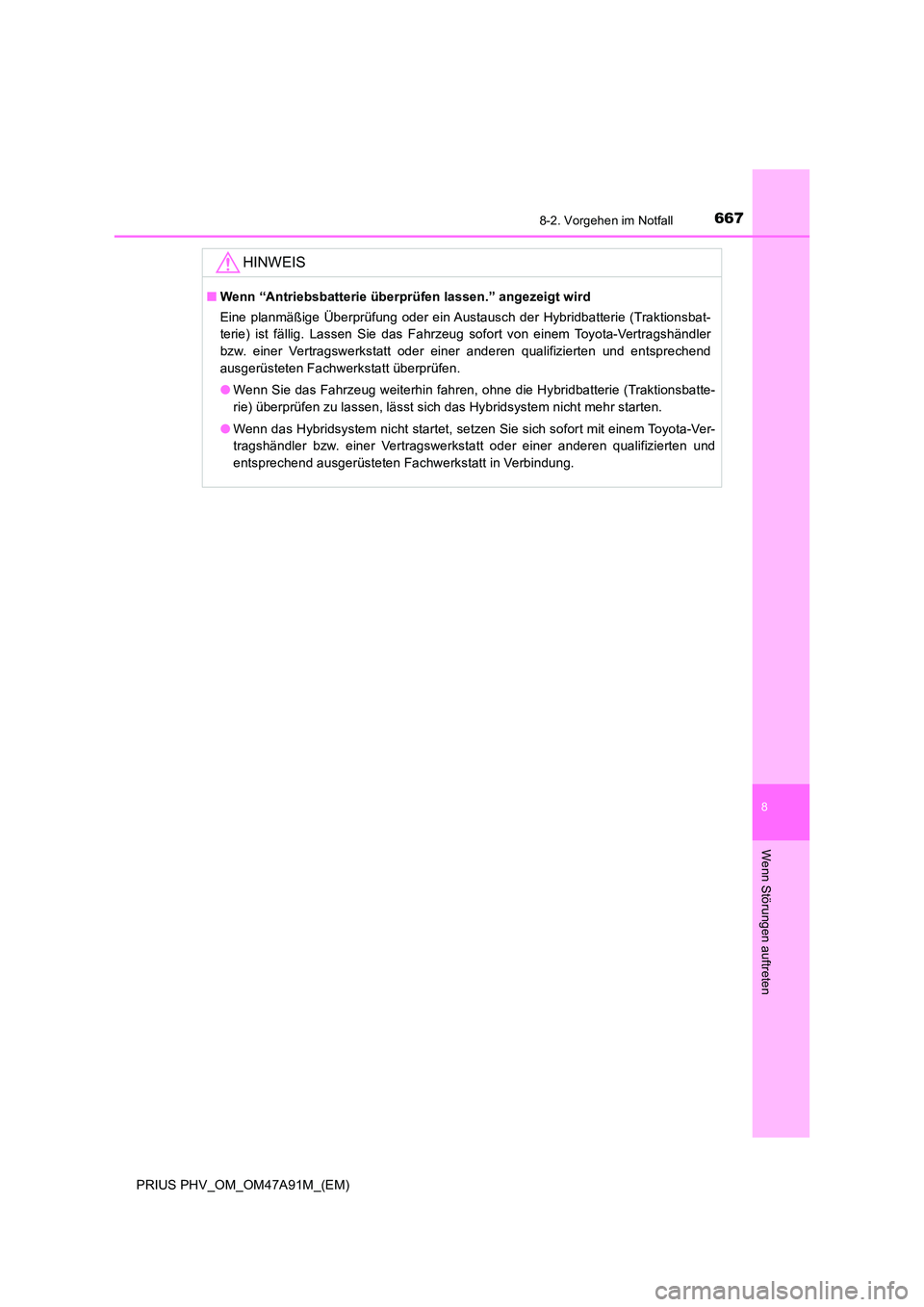

6678-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)
8
Wenn Störungen auftreten
HINWEIS
■Wenn “Antriebsbatterie überprüfen lassen.” angezeigt wird
Eine planmäßige Überprüfung oder ein Austausch der Hybridbatterie (Traktionsbat-
terie) ist fällig. Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
● Wenn Sie das Fahrzeug weiterhin fahren, ohne die Hybridbatterie (Traktionsbatte-
rie) überprüfen zu lassen, lässt sich das Hybridsystem nicht mehr starten.
● Wenn das Hybridsystem nicht startet, setzen Sie sich sofort mit einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt in Verbindung.

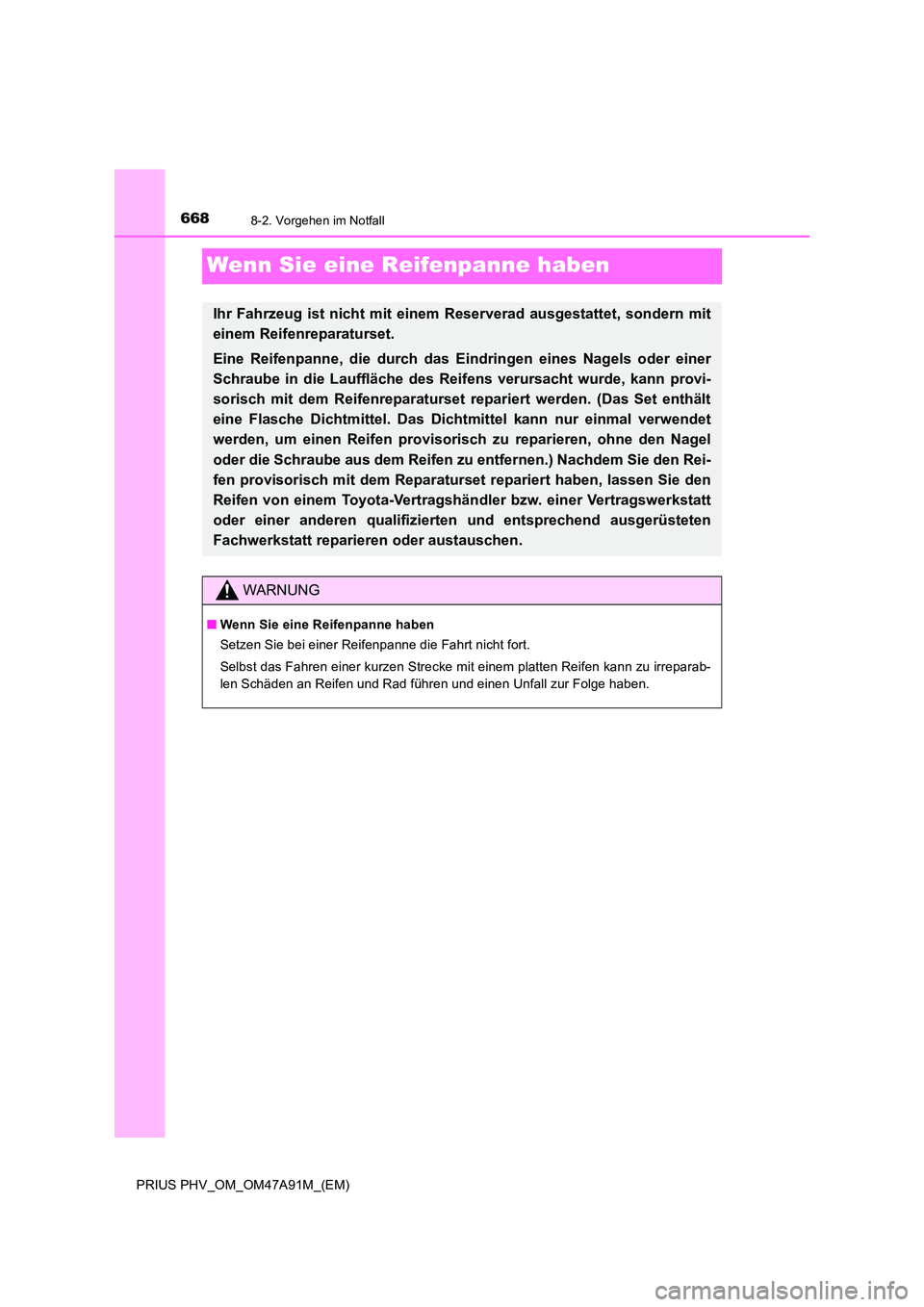

6688-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)
Wenn Sie eine Reifenpanne haben
Ihr Fahrzeug ist nicht mit einem Reserverad ausgestattet, sondern mit
einem Reifenreparaturset.
Eine Reifenpanne, die durch das Eindringen eines Nagels oder einer
Schraube in die Lauffläche des Reifens verursacht wurde, kann provi-
sorisch mit dem Reifenreparaturset repariert werden. (Das Set enthält
eine Flasche Dichtmittel. Das Dich tmittel kann nur einmal verwendet
werden, um einen Reifen provisorisch zu reparieren, ohne den Nagel
oder die Schraube aus dem Reifen zu entfernen.) Nachdem Sie den Rei-
fen provisorisch mit dem Reparatur set repariert haben, lassen Sie den
Reifen von einem Toyota-Vertragshän dler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt reparieren oder austauschen.
WARNUNG
■ Wenn Sie eine Reifenpanne haben
Setzen Sie bei einer Reifenpanne die Fahrt nicht fort.
Selbst das Fahren einer kurzen Strecke mit einem platten Reifen kann zu irreparab-
len Schäden an Reifen und Rad führen und einen Unfall zur Folge haben.

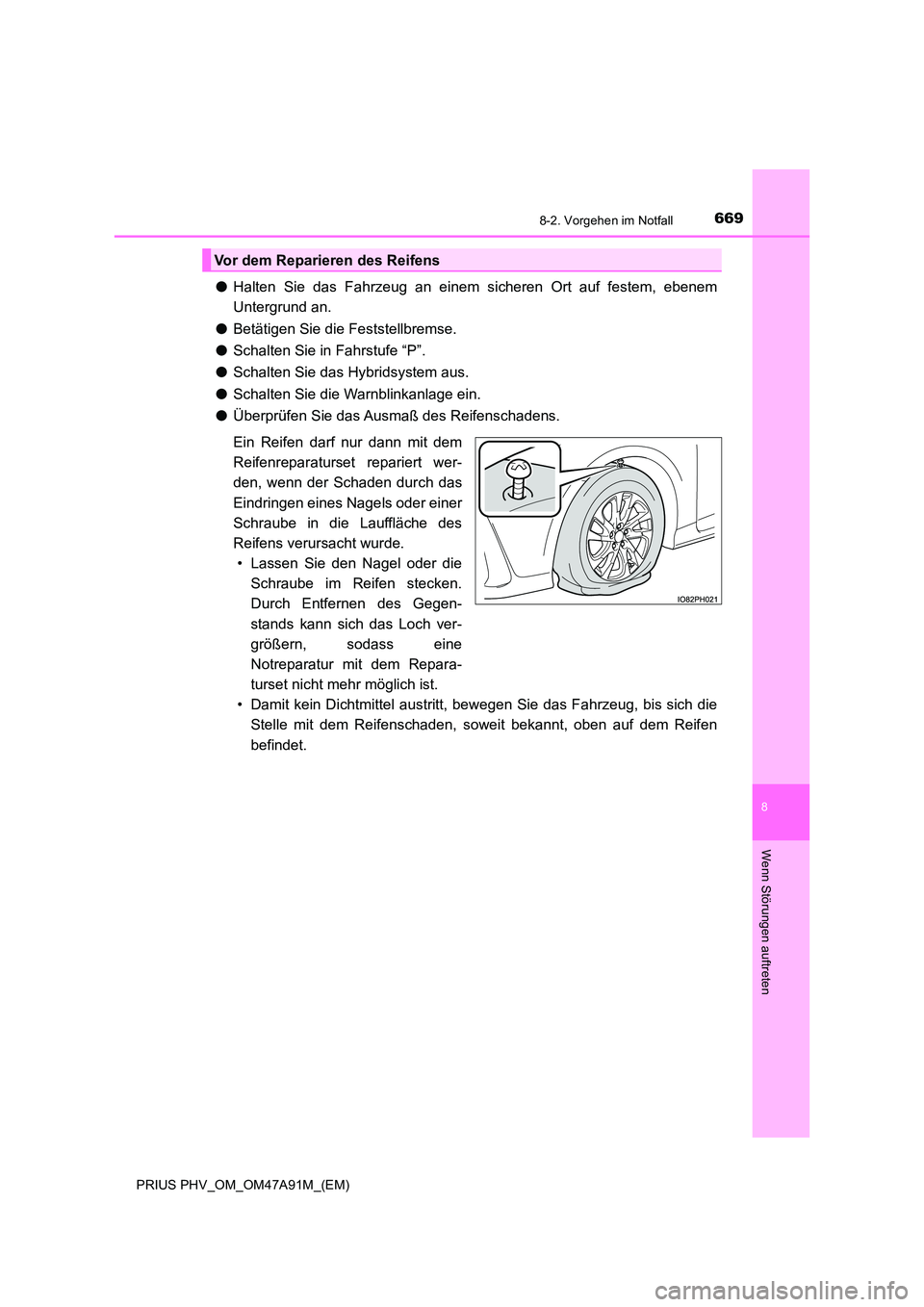

6698-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)
8
Wenn Störungen auftreten
●Halten Sie das Fahrzeug an einem sicheren Ort auf festem, ebenem
Untergrund an.
● Betätigen Sie die Feststellbremse.
● Schalten Sie in Fahrstufe “P”.
● Schalten Sie das Hybridsystem aus.
● Schalten Sie die Warnblinkanlage ein.
● Überprüfen Sie das Ausmaß des Reifenschadens.
Ein Reifen darf nur dann mit dem
Reifenreparaturset repariert wer-
den, wenn der Schaden durch das
Eindringen eines Nagels oder einer
Schraube in die Lauffläche des
Reifens verursacht wurde.
• Lassen Sie den Nagel oder die
Schraube im Reifen stecken.
Durch Entfernen des Gegen-
stands kann sich das Loch ver-
größern, sodass eine
Notreparatur mit dem Repara-
turset nicht mehr möglich ist.
• Damit kein Dichtmittel austritt, bewegen Sie das Fahrzeug, bis sich die
Stelle mit dem Reifenschaden, soweit bekannt, oben auf dem Reifen
befindet.
Vor dem Reparieren des Reifens

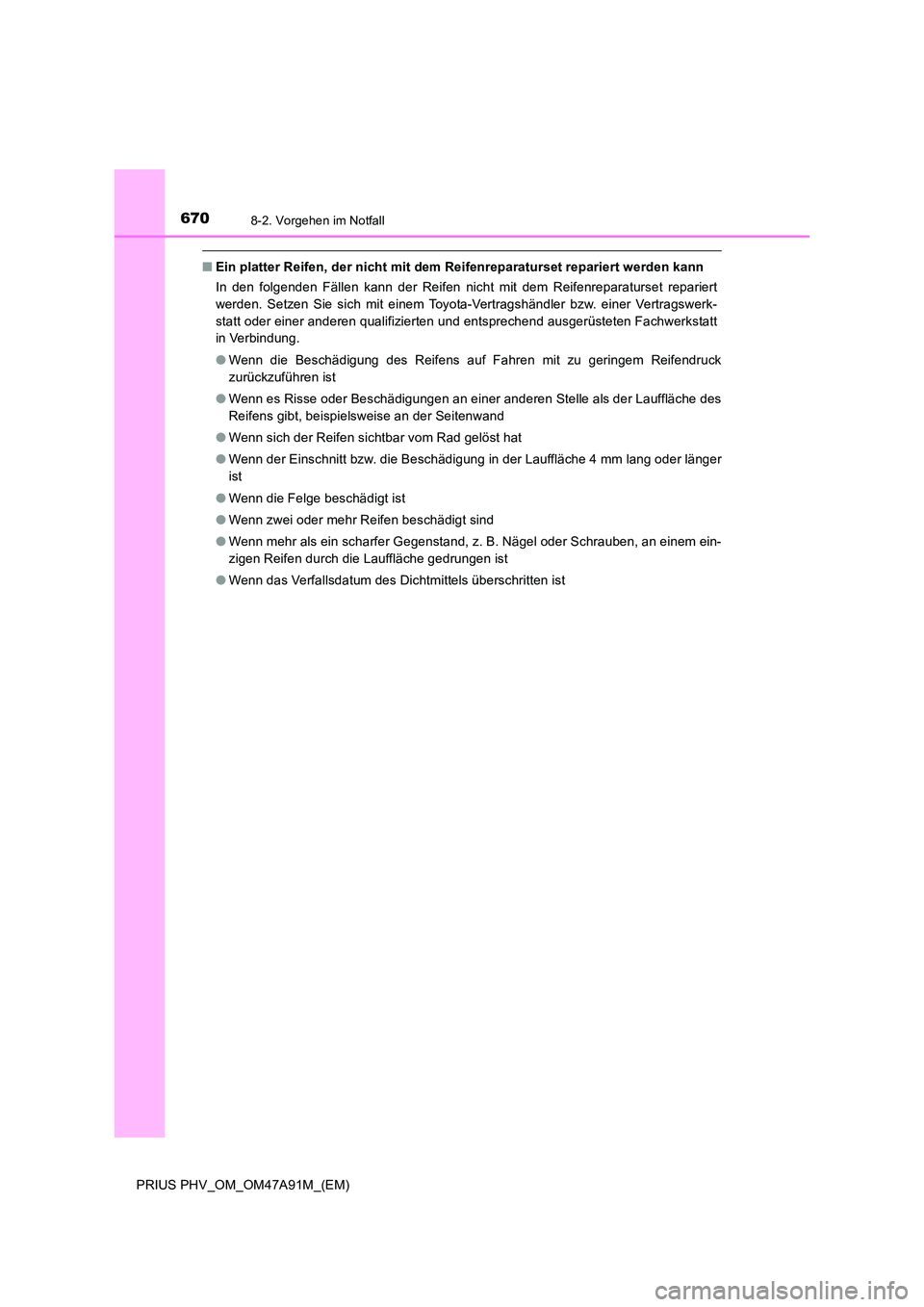

6708-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)
■Ein platter Reifen, der nicht mit dem Reifenreparaturset repariert werden kann
In den folgenden Fällen kann der Reifen nicht mit dem Reifenreparaturset repariert
werden. Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
in Verbindung.
● Wenn die Beschädigung des Reifens auf Fahren mit zu geringem Reifendruck
zurückzuführen ist
● Wenn es Risse oder Beschädigungen an einer anderen Stelle als der Lauffläche des
Reifens gibt, beispielsweise an der Seitenwand
● Wenn sich der Reifen sichtbar vom Rad gelöst hat
● Wenn der Einschnitt bzw. die Beschädigung in der Lauffläche 4 mm lang oder länger
ist
● Wenn die Felge beschädigt ist
● Wenn zwei oder mehr Reifen beschädigt sind
● Wenn mehr als ein scharfer Gegenstand, z. B. Nägel oder Schrauben, an einem ein-
zigen Reifen durch die Lauffläche gedrungen ist
● Wenn das Verfallsdatum des Dichtmittels überschritten ist

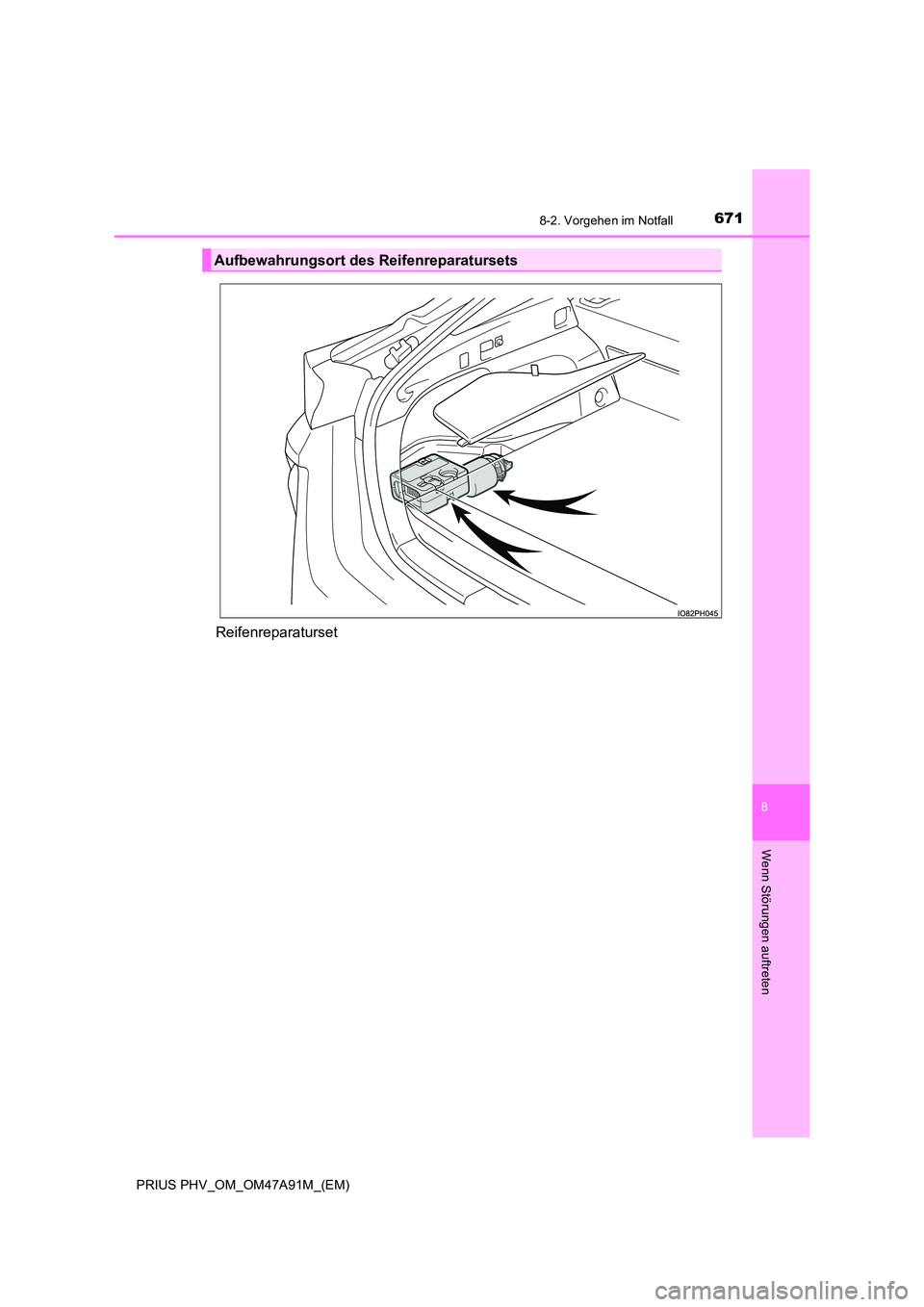

6718-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)
8
Wenn Störungen auftreten
Reifenreparaturset
Aufbewahrungsort des Reifenreparatursets

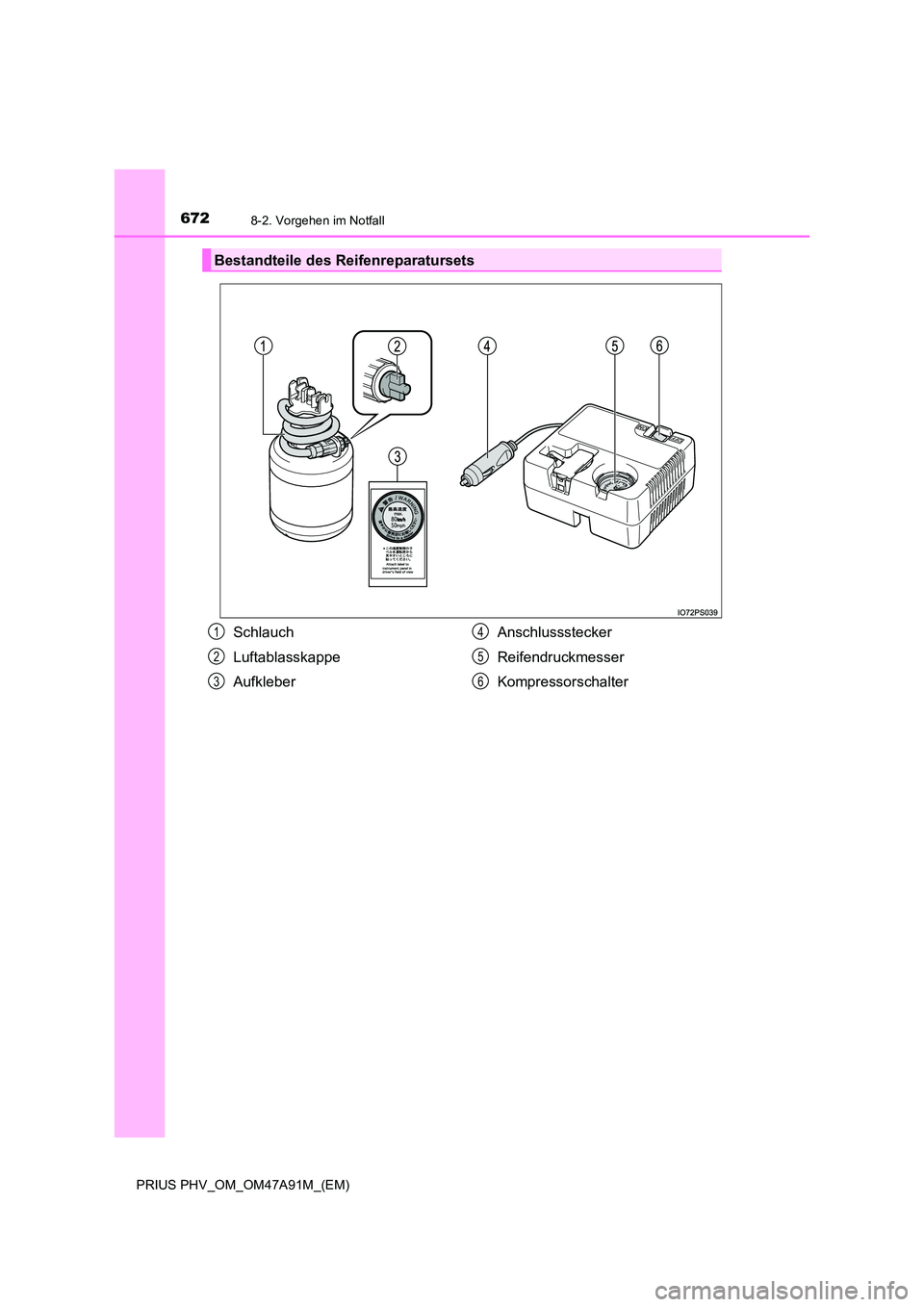

6728-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)
Bestandteile des Reifenreparatursets
Schlauch
Luftablasskappe
Aufkleber
Anschlussstecker
Reifendruckmesser
Kompressorschalter
1
2
3
4
5
6
