2016 TOYOTA PRIUS PLUG-IN HYBRID Betriebsanleitungen (in German)

5536-4. Verwendung der weiteren Innenraumausstattung
PRIUS PHV_OM_OM47A91M_(EM)
6
Innenraumausstattung

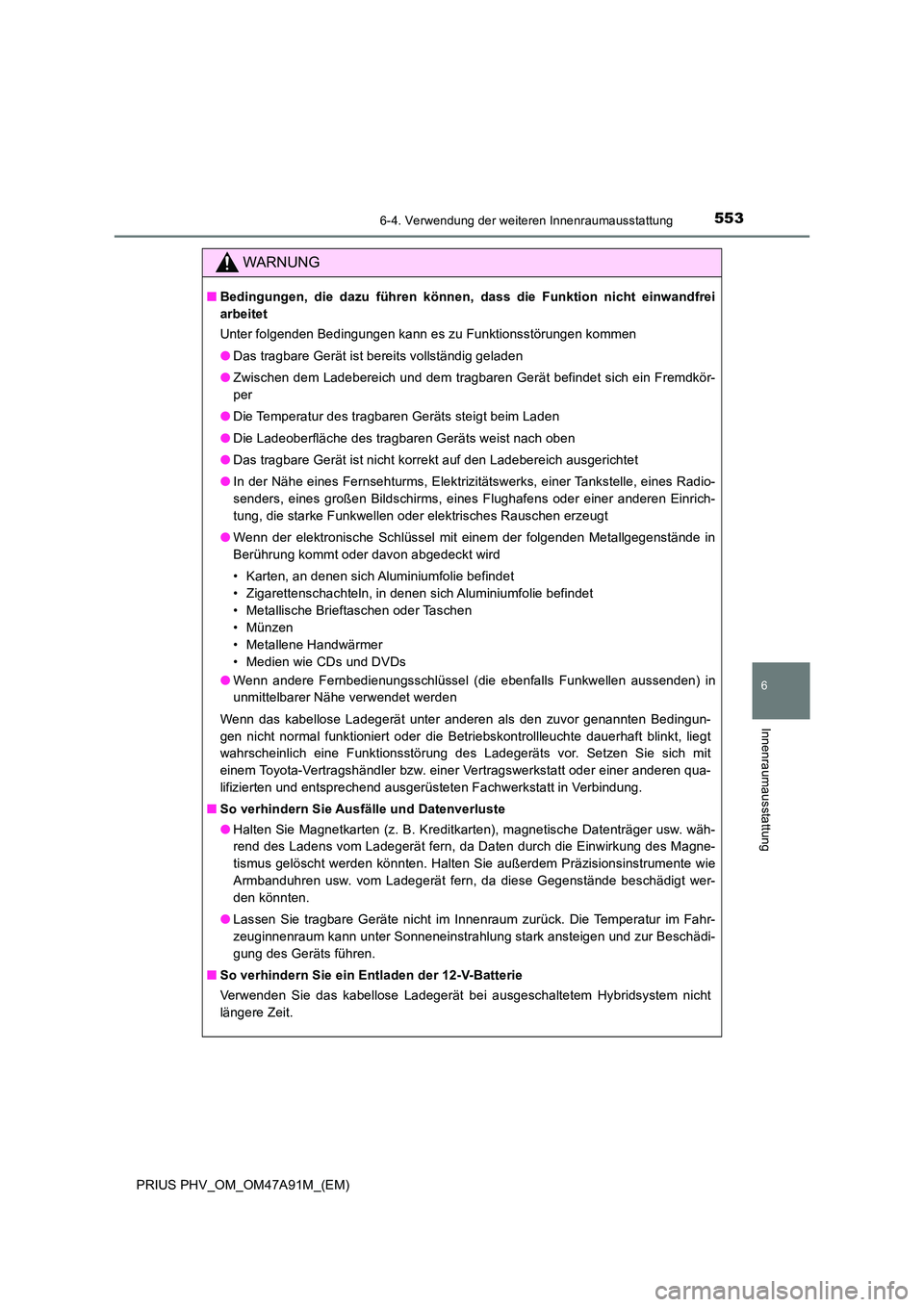

WARNUNG
■Bedingungen, die dazu führen können, dass die Funktion nicht einwandfrei
arbeitet
Unter folgenden Bedingungen kann es zu Funktionsstörungen kommen
● Das tragbare Gerät ist bereits vollständig geladen
● Zwischen dem Ladebereich und dem tragbaren Gerät befindet sich ein Fremdkör-
per
● Die Temperatur des tragbaren Geräts steigt beim Laden
● Die Ladeoberfläche des tragbaren Geräts weist nach oben
● Das tragbare Gerät ist nicht korrekt auf den Ladebereich ausgerichtet
● In der Nähe eines Fernsehturms, Elektrizitätswerks, einer Tankstelle, eines Radio-
senders, eines großen Bildschirms, eines Flughafens oder einer anderen Einrich-
tung, die starke Funkwellen oder elektrisches Rauschen erzeugt
● Wenn der elektronische Schlüssel mit einem der folgenden Metallgegenstände in
Berührung kommt oder davon abgedeckt wird
• Karten, an denen sich Aluminiumfolie befindet
• Zigarettenschachteln, in denen sich Aluminiumfolie befindet
• Metallische Brieftaschen oder Taschen
•Münzen
• Metallene Handwärmer
• Medien wie CDs und DVDs
● Wenn andere Fernbedienungsschlüssel (die ebenfalls Funkwellen aussenden) in
unmittelbarer Nähe verwendet werden
Wenn das kabellose Ladegerät unter anderen als den zuvor genannten Bedingun-
gen nicht normal funktioniert oder die Betriebskontrollleuchte dauerhaft blinkt, liegt
wahrscheinlich eine Funktionsstörung des Ladegeräts vor. Setzen Sie sich mit
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qua-
lifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
■ So verhindern Sie Ausfälle und Datenverluste
● Halten Sie Magnetkarten (z. B. Kreditkarten), magnetische Datenträger usw. wäh-
rend des Ladens vom Ladegerät fern, da Daten durch die Einwirkung des Magne-
tismus gelöscht werden könnten. Halten Sie außerdem Präzisionsinstrumente wie
Armbanduhren usw. vom Ladegerät fern, da diese Gegenstände beschädigt wer-
den könnten.
● Lassen Sie tragbare Geräte nicht im Innenraum zurück. Die Temperatur im Fahr-
zeuginnenraum kann unter Sonneneinstrahlung stark ansteigen und zur Beschädi-
gung des Geräts führen.
■ So verhindern Sie ein Entladen der 12-V-Batterie
Verwenden Sie das kabellose Ladegerät bei ausgeschaltetem Hybridsystem nicht
längere Zeit.

554
PRIUS PHV_OM_OM47A91M_(EM)
6-4. Verwendung der weiteren Innenraumausstattung

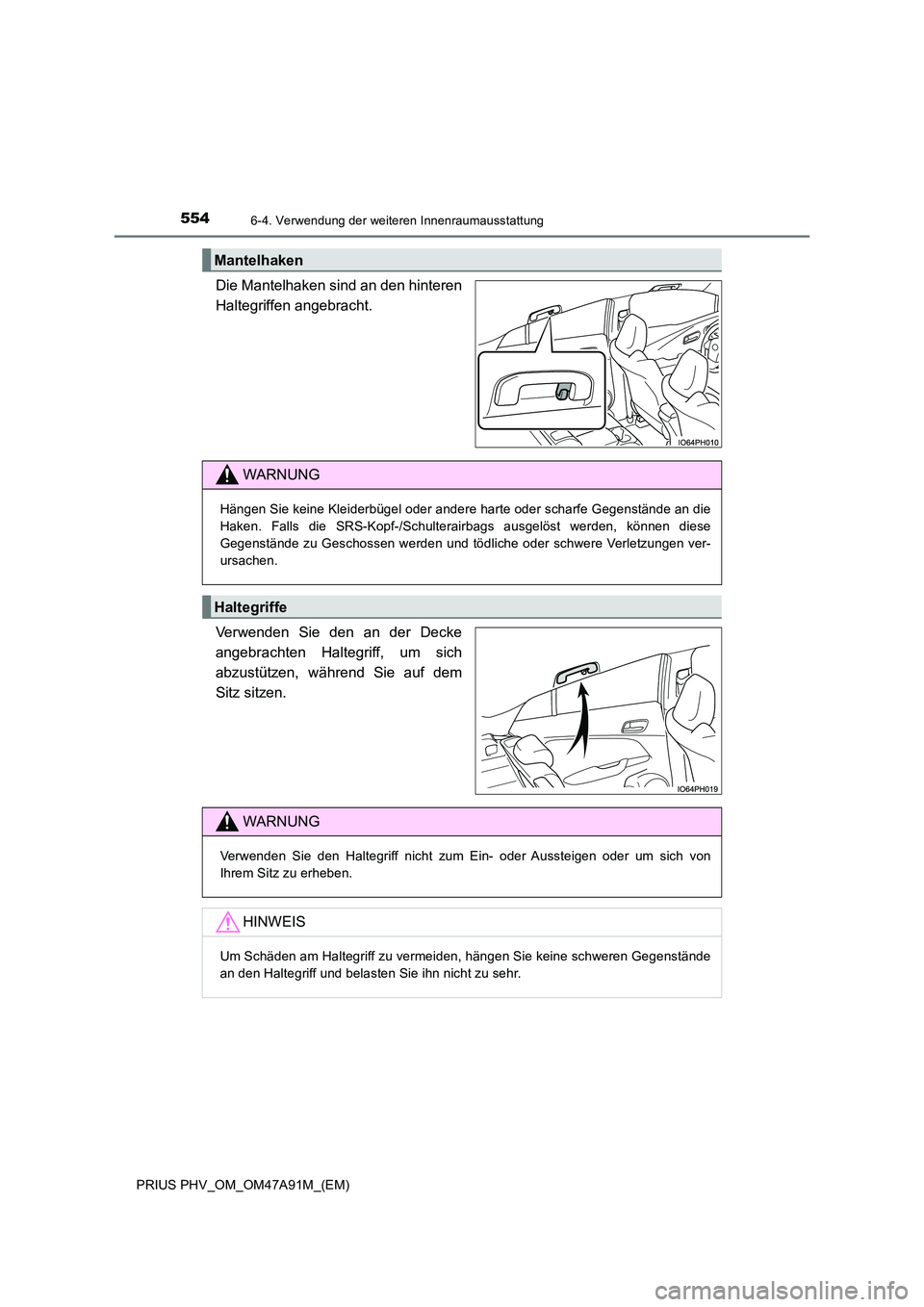

Die Mantelhaken sind an den hinteren
Haltegriffen angebracht.
Verwenden Sie den an der Decke
angebrachten Haltegriff, um sich
abzustützen, während Sie auf dem
Sitz sitzen.
Mantelhaken
WARNUNG
Hängen Sie keine Kleiderbügel oder andere harte oder scharfe Gegenstände an die
Haken. Falls die SRS-Kopf-/Schulterairbags ausgelöst werden, können diese
Gegenstände zu Geschossen werden und tödliche oder schwere Verletzungen ver-
ursachen.
Haltegriffe
WARNUNG
Verwenden Sie den Haltegriff nicht zum Ein- oder Aussteigen oder um sich von
Ihrem Sitz zu erheben.
HINWEIS
Um Schäden am Haltegriff zu vermeiden, hängen Sie keine schweren Gegenstände
an den Haltegriff und belasten Sie ihn nicht zu sehr.

555

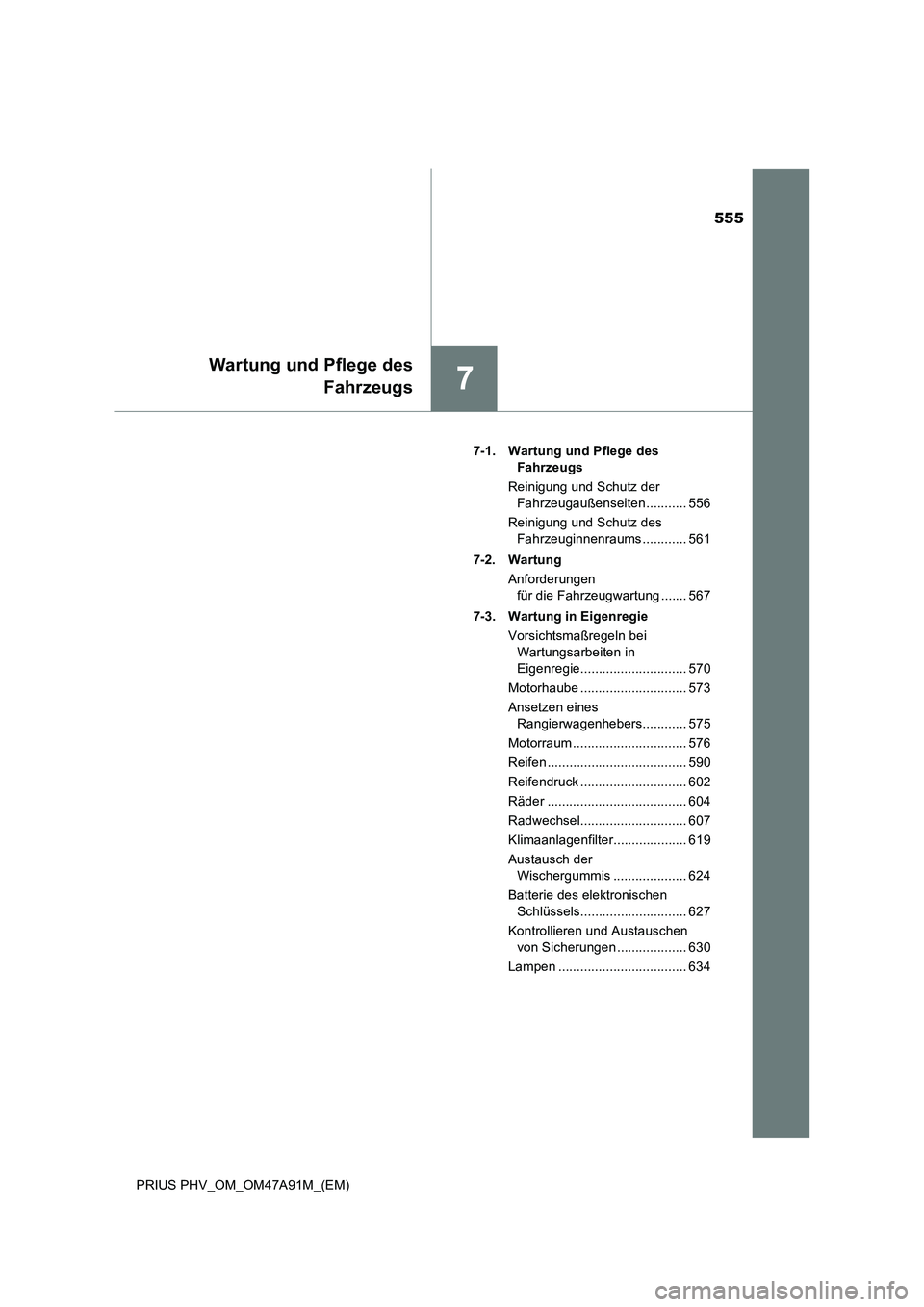

7
Wartung und Pflege des
Fahrzeugs
PRIUS PHV_OM_OM47A91M_(EM)7-1. Wartung und Pflege des
Fahrzeugs
Reinigung und Schutz der
Fahrzeugaußenseiten ........... 556
Reinigung und Schutz des
Fahrzeuginnenraums ............ 561
7-2. Wartung
Anforderungen
für die Fahrzeugwartung ....... 567
7-3. Wartung in Eigenregie
Vorsichtsmaßregeln bei
Wartungsarbeiten in
Eigenregie............................. 570
Motorhaube ............................. 573
Ansetzen eines
Rangierwagenhebers............ 575
Motorraum ............................... 576
Reifen ...................................... 590
Reifendruck ............................. 602
Räder ...................................... 604
Radwechsel............................. 607
Klimaanlagenfilter.................... 619
Austausch der
Wischergummis .................... 624
Batterie des elektronischen
Schlüssels............................. 627
Kontrollieren und Austauschen
von Sicherungen ................... 630
Lampen ................................... 634

5567-1. Wartung und Pflege des Fahrzeugs
PRIUS PHV_OM_OM47A91M_(EM)

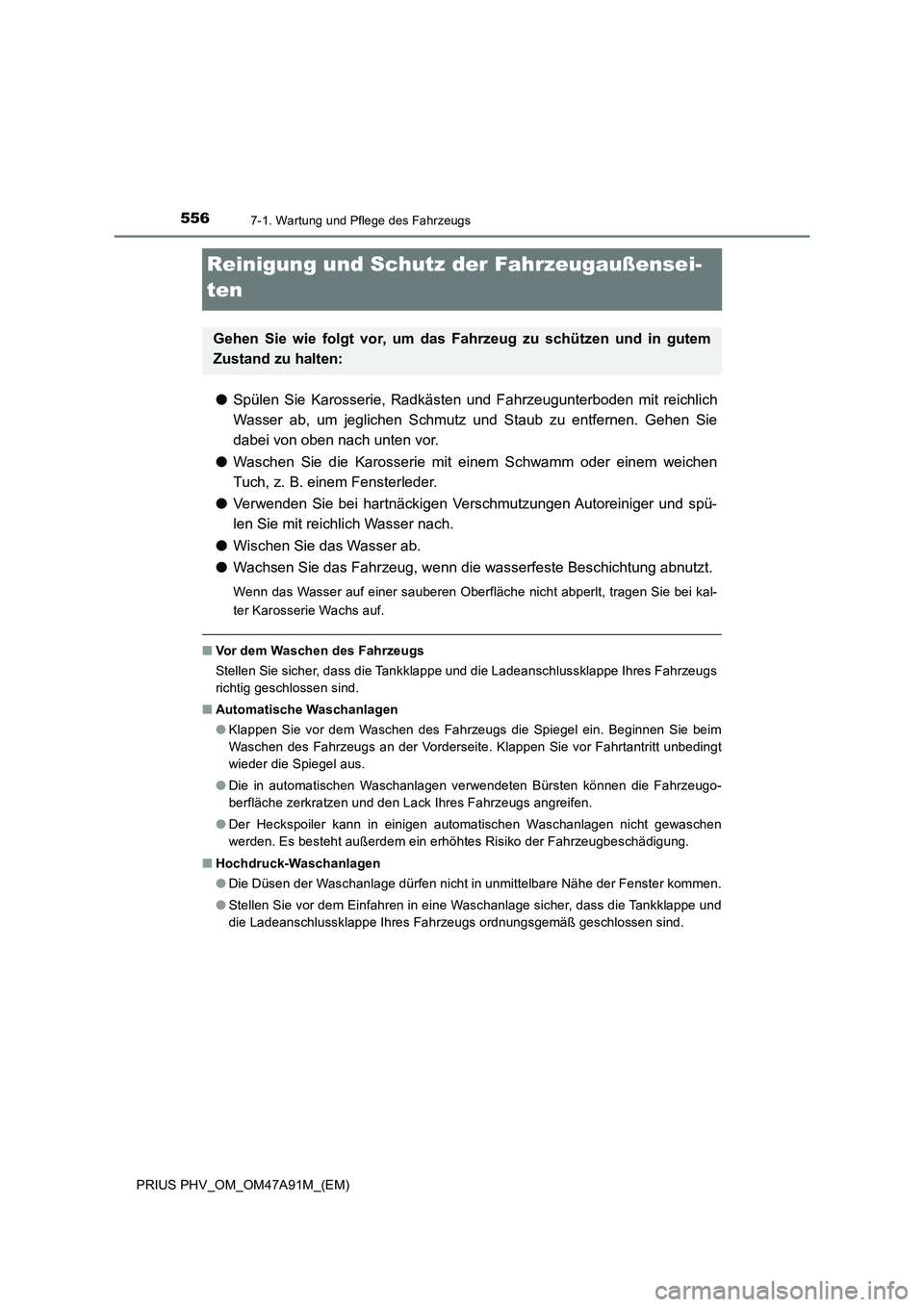

Reinigung und Schutz der Fahrzeugaußensei-
ten
●Spülen Sie Karosserie, Radkästen und Fahrzeugunterboden mit reichlich
Wasser ab, um jeglichen Schmutz und Staub zu entfernen. Gehen Sie
dabei von oben nach unten vor.
●Waschen Sie die Karosserie mit einem Schwamm oder einem weichen
Tuch, z. B. einem Fensterleder.
●Verwenden Sie bei hartnäckigen Verschmutzungen Autoreiniger und spü-
len Sie mit reichlich Wasser nach.
●Wischen Sie das Wasser ab.
●Wachsen Sie das Fahrzeug, wenn die wasserfeste Beschichtung abnutzt.
Wenn das Wasser auf einer sauberen Oberfläche nicht abperlt, tragen Sie bei kal-
ter Karosserie Wachs auf.
■Vor dem Waschen des Fahrzeugs
Stellen Sie sicher, dass die Tankklappe und die Ladeanschlussklappe Ihres Fahrzeugs
richtig geschlossen sind.
■Automatische Waschanlagen
●Klappen Sie vor dem Waschen des Fahrzeugs die Spiegel ein. Beginnen Sie beim
Waschen des Fahrzeugs an der Vorderseite. Klappen Sie vor Fahrtantritt unbedingt
wieder die Spiegel aus.
●Die in automatischen Waschanlagen verwendeten Bürsten können die Fahrzeugo-
berfläche zerkratzen und den Lack Ihres Fahrzeugs angreifen.
●Der Heckspoiler kann in einigen automatischen Waschanlagen nicht gewaschen
werden. Es besteht außerdem ein erhöhtes Risiko der Fahrzeugbeschädigung.
■Hochdruck-Waschanlagen
●Die Düsen der Waschanlage dürfen nicht in unmittelbare Nähe der Fenster kommen.
●Stellen Sie vor dem Einfahren in eine Waschanlage sicher, dass die Tankklappe und
die Ladeanschlussklappe Ihres Fahrzeugs ordnungsgemäß geschlossen sind.
Gehen Sie wie folgt vor, um das Fahrzeug zu schützen und in gutem
Zustand zu halten:

5577-1. Wartung und Pflege des Fahrzeugs
PRIUS PHV_OM_OM47A91M_(EM)
7
Wartung und Pflege des Fahrzeugs

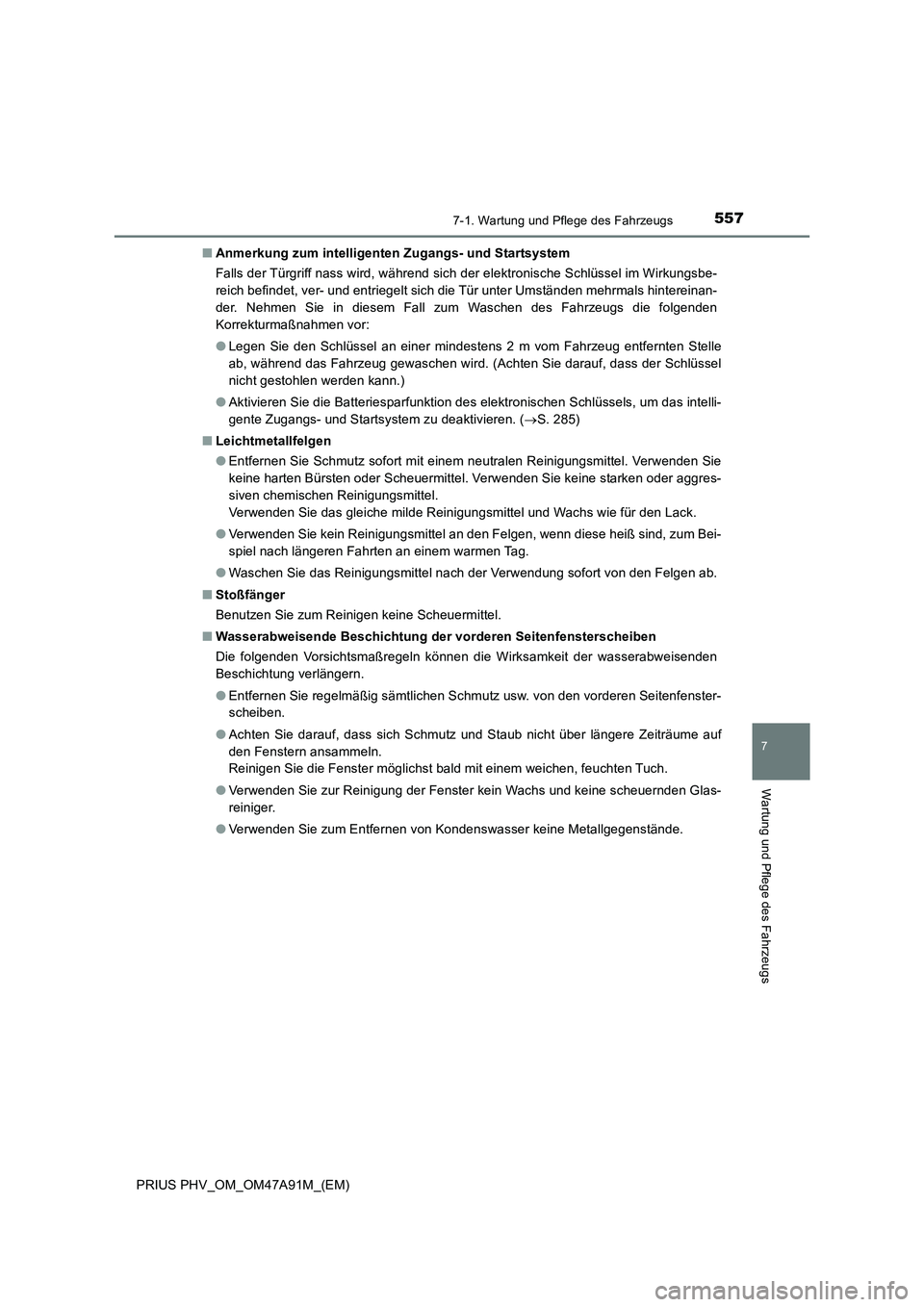

■Anmerkung zum intelligenten Zugangs- und Startsystem
Falls der Türgriff nass wird, während sich der elektronische Schlüssel im Wirkungsbe-
reich befindet, ver- und entriegelt sich die Tür unter Umständen mehrmals hintereinan-
der. Nehmen Sie in diesem Fall zum Waschen des Fahrzeugs die folgenden
Korrekturmaßnahmen vor:
●Legen Sie den Schlüssel an einer mindestens 2 m vom Fahrzeug entfernten Stelle
ab, während das Fahrzeug gewaschen wird. (Achten Sie darauf, dass der Schlüssel
nicht gestohlen werden kann.)
●Aktivieren Sie die Batteriesparfunktion des elektronischen Schlüssels, um das intelli-
gente Zugangs- und Startsystem zu deaktivieren. (S. 285)
■Leichtmetallfelgen
●Entfernen Sie Schmutz sofort mit einem neutralen Reinigungsmittel. Verwenden Sie
keine harten Bürsten oder Scheuermittel. Verwenden Sie keine starken oder aggres-
siven chemischen Reinigungsmittel.
Verwenden Sie das gleiche milde Reinigungsmittel und Wachs wie für den Lack.
●Verwenden Sie kein Reinigungsmittel an den Felgen, wenn diese heiß sind, zum Bei-
spiel nach längeren Fahrten an einem warmen Tag.
●Waschen Sie das Reinigungsmittel nach der Verwendung sofort von den Felgen ab.
■Stoßfänger
Benutzen Sie zum Reinigen keine Scheuermittel.
■Wasserabweisende Beschichtung der vorderen Seitenfensterscheiben
Die folgenden Vorsichtsmaßregeln können die Wirksamkeit der wasserabweisenden
Beschichtung verlängern.
●Entfernen Sie regelmäßig sämtlichen Schmutz usw. von den vorderen Seitenfenster-
scheiben.
●Achten Sie darauf, dass sich Schmutz und Staub nicht über längere Zeiträume auf
den Fenstern ansammeln.
Reinigen Sie die Fenster möglichst bald mit einem weichen, feuchten Tuch.
●Verwenden Sie zur Reinigung der Fenster kein Wachs und keine scheuernden Glas-
reiniger.
●Verwenden Sie zum Entfernen von Kondenswasser keine Metallgegenstände.

5587-1. Wartung und Pflege des Fahrzeugs
PRIUS PHV_OM_OM47A91M_(EM)

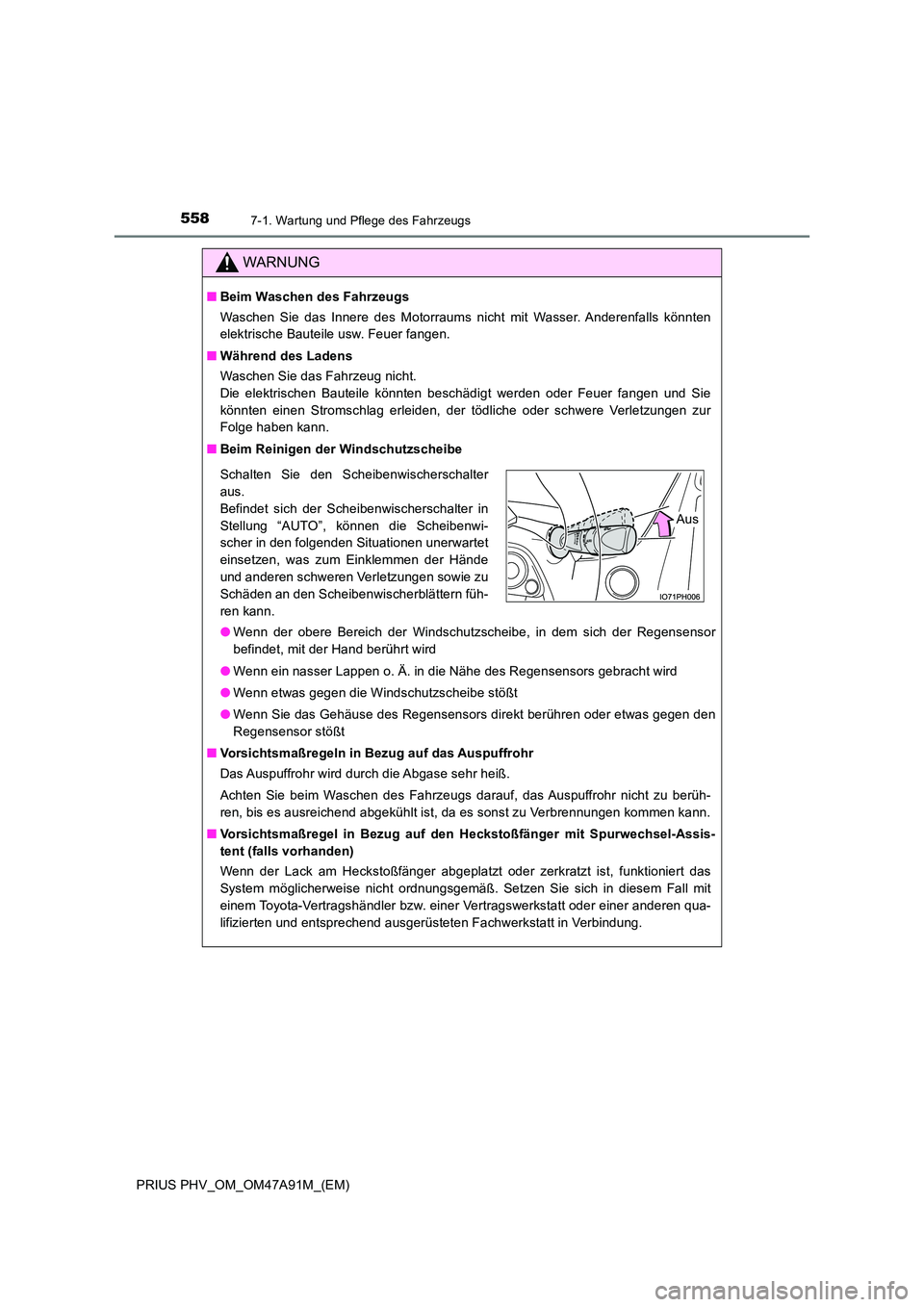

WARNUNG
■Beim Waschen des Fahrzeugs
Waschen Sie das Innere des Motorraums nicht mit Wasser. Anderenfalls könnten
elektrische Bauteile usw. Feuer fangen.
■ Während des Ladens
Waschen Sie das Fahrzeug nicht.
Die elektrischen Bauteile könnten beschädigt werden oder Feuer fangen und Sie
könnten einen Stromschlag erleiden, der tödliche oder schwere Verletzungen zur
Folge haben kann.
■ Beim Reinigen der Windschutzscheibe
● Wenn der obere Bereich der Windschutzscheibe, in dem sich der Regensensor
befindet, mit der Hand berührt wird
● Wenn ein nasser Lappen o. Ä. in die Nähe des Regensensors gebracht wird
● Wenn etwas gegen die Windschutzscheibe stößt
● Wenn Sie das Gehäuse des Regensensors direkt berühren oder etwas gegen den
Regensensor stößt
■ Vorsichtsmaßregeln in Bezug auf das Auspuffrohr
Das Auspuffrohr wird durch die Abgase sehr heiß.
Achten Sie beim Waschen des Fahrzeugs darauf, das Auspuffrohr nicht zu berüh-
ren, bis es ausreichend abgekühlt ist, da es sonst zu Verbrennungen kommen kann.
■ Vorsichtsmaßregel in Bezug auf den Heckstoßfänger mit Spurwechsel-Assis-
tent (falls vorhanden)
Wenn der Lack am Heckstoßfänger abgeplatzt oder zerkratzt ist, funktioniert das
System möglicherweise nicht ordnungsgemäß. Setzen Sie sich in diesem Fall mit
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qua-
lifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
Schalten Sie den Scheibenwischerschalter
aus.
Befindet sich der Scheibenwischerschalter in
Stellung “AUTO”, können die Scheibenwi-
scher in den folgenden Situationen unerwartet
einsetzen, was zum Einklemmen der Hände
und anderen schweren Verletzungen sowie zu
Schäden an den Scheibenwischerblättern füh-
ren kann.
Aus

5597-1. Wartung und Pflege des Fahrzeugs
PRIUS PHV_OM_OM47A91M_(EM)
7
Wartung und Pflege des Fahrzeugs

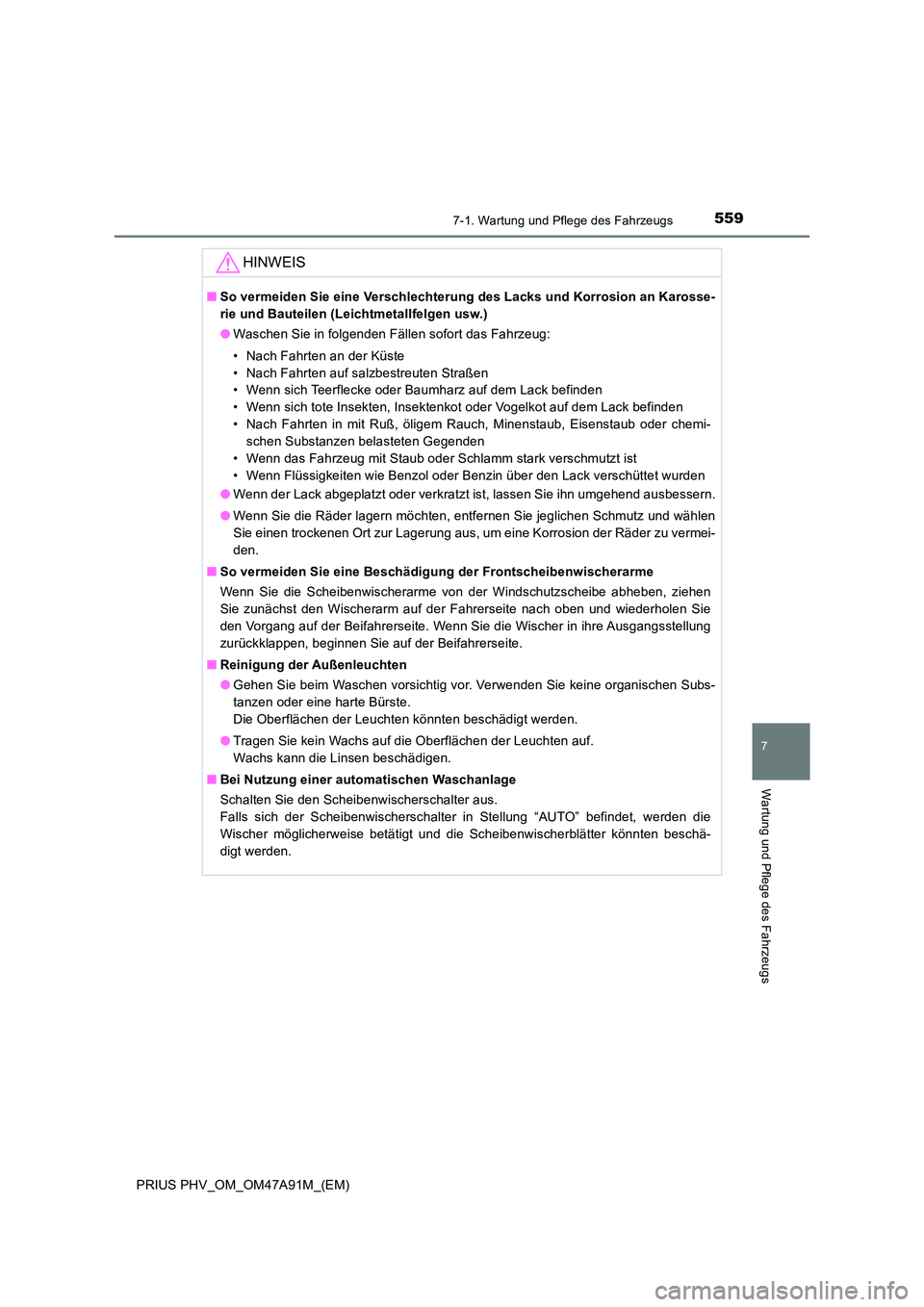

HINWEIS
■So vermeiden Sie eine Verschlechterung des Lacks und Korrosion an Karosse-
rie und Bauteilen (Leichtmetallfelgen usw.)
● Waschen Sie in folgenden Fällen sofort das Fahrzeug:
• Nach Fahrten an der Küste
• Nach Fahrten auf salzbestreuten Straßen
• Wenn sich Teerflecke oder Baumharz auf dem Lack befinden
• Wenn sich tote Insekten, Insektenkot oder Vogelkot auf dem Lack befinden
• Nach Fahrten in mit Ruß, öligem Rauch, Minenstaub, Eisenstaub oder chemi-
schen Substanzen belasteten Gegenden
• Wenn das Fahrzeug mit Staub oder Schlamm stark verschmutzt ist
• Wenn Flüssigkeiten wie Benzol oder Benzin über den Lack verschüttet wurden
● Wenn der Lack abgeplatzt oder verkratzt ist, lassen Sie ihn umgehend ausbessern.
● Wenn Sie die Räder lagern möchten, entfernen Sie jeglichen Schmutz und wählen
Sie einen trockenen Ort zur Lagerung aus, um eine Korrosion der Räder zu vermei-
den.
■ So vermeiden Sie eine Beschädigung der Frontscheibenwischerarme
Wenn Sie die Scheibenwischerarme von der Windschutzscheibe abheben, ziehen
Sie zunächst den Wischerarm auf der Fahrerseite nach oben und wiederholen Sie
den Vorgang auf der Beifahrerseite. Wenn Sie die Wischer in ihre Ausgangsstellung
zurückklappen, beginnen Sie auf der Beifahrerseite.
■ Reinigung der Außenleuchten
● Gehen Sie beim Waschen vorsichtig vor. Verwenden Sie keine organischen Subs-
tanzen oder eine harte Bürste.
Die Oberflächen der Leuchten könnten beschädigt werden.
● Tragen Sie kein Wachs auf die Oberflächen der Leuchten auf.
Wachs kann die Linsen beschädigen.
■ Bei Nutzung einer automatischen Waschanlage
Schalten Sie den Scheibenwischerschalter aus.
Falls sich der Scheibenwischerschalter in Stellung “AUTO” befindet, werden die
Wischer möglicherweise betätigt und die Scheibenwischerblätter könnten beschä-
digt werden.

5607-1. Wartung und Pflege des Fahrzeugs
PRIUS PHV_OM_OM47A91M_(EM)

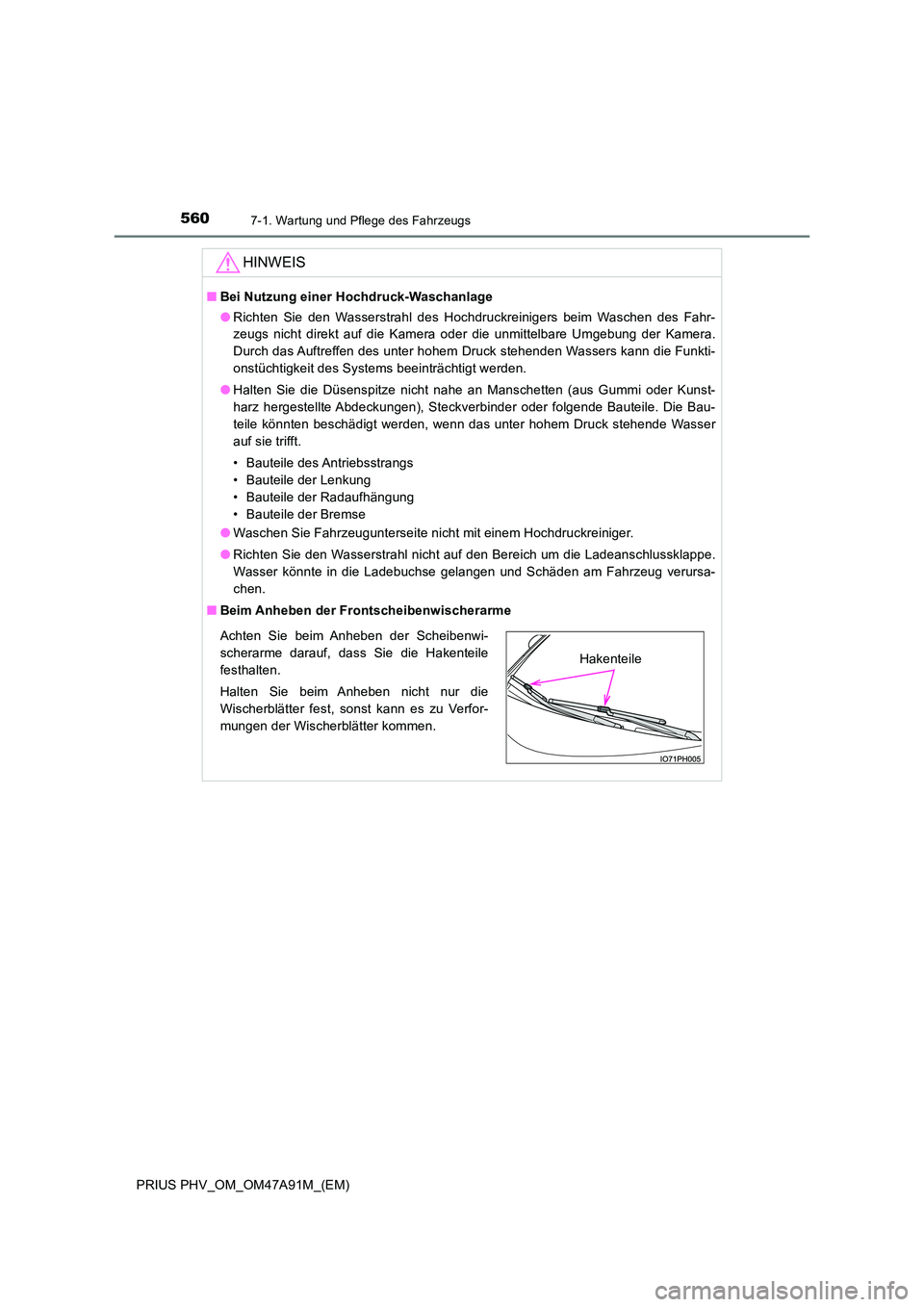

HINWEIS
■Bei Nutzung einer Hochdruck-Waschanlage
● Richten Sie den Wasserstrahl des Hochdruckreinigers beim Waschen des Fahr-
zeugs nicht direkt auf die Kamera oder die unmittelbare Umgebung der Kamera.
Durch das Auftreffen des unter hohem Druck stehenden Wassers kann die Funkti-
onstüchtigkeit des Systems beeinträchtigt werden.
● Halten Sie die Düsenspitze nicht nahe an Manschetten (aus Gummi oder Kunst-
harz hergestellte Abdeckungen), Steckverbinder oder folgende Bauteile. Die Bau-
teile könnten beschädigt werden, wenn das unter hohem Druck stehende Wasser
auf sie trifft.
• Bauteile des Antriebsstrangs
• Bauteile der Lenkung
• Bauteile der Radaufhängung
• Bauteile der Bremse
● Waschen Sie Fahrzeugunterseite nicht mit einem Hochdruckreiniger.
● Richten Sie den Wasserstrahl nicht auf den Bereich um die Ladeanschlussklappe.
Wasser könnte in die Ladebuchse gelangen und Schäden am Fahrzeug verursa-
chen.
■ Beim Anheben der Frontscheibenwischerarme
Achten Sie beim Anheben der Scheibenwi-
scherarme darauf, dass Sie die Hakenteile
festhalten.
Halten Sie beim Anheben nicht nur die
Wischerblätter fest, sonst kann es zu Verfor-
mungen der Wischerblätter kommen.
Hakenteile
