2016 MAZDA MODEL 6 Návod k obsluze (in Czech)

Je-li zvolen režim denního počítadla
ujetých kilometrů A, bude na displeji
zobrazeno TRIP A. Je-li zvolen režim
denního počítadla ujetých kilometrů B,
bude na displeji zobrazeno TRIP B.

Denní počítadlo ujetých kilometrů
zaznamenává celkovou vzdálenost, kterou
vůz urazil od posledního vynulování
tohoto počítadla. Na hodnotu „0,0” jej
vrátíte podržením přepínače stisknutého
alespoň na jednu sekundu. Toto počítadlo
lze používat ke sledování délky tras a
k určování spotřeby paliva.
POZNÁMKA
•(Vozidla s audiosystémem typu C /
typu D)
Jsou-li údaje týkající se spotřeby
paliva vynulovány pomocí monitoru
spotřeby paliva nebo je vynulováno
denní počítadlo A, když je zapnuta
funkce, která synchronizuje monitor
spotřeby paliva a denní počítadlo,
současně se vynulují údaje o spotřebě
paliva i ujetá vzdálenost A.
Viz Monitor spotřeby paliva na
straně 4-106.
•Pouze denní počítadla zaznamenávají
vzdálenosti jednotlivých tras
v desetinách kilometrů.
•Stav denního počítadla bude
vynulován, pokud:
•Bude přerušena dodávka napětí
(přepálení pojistky, odpojení
akumulátoru vozidla).
•Vozidlo ujelo vzdálenost delší než
9 999,9 km.
tOtáčkoměr
Otáčkoměr udává počet otáček motoru
v tisících za minutu.
UPOZORNĚNÍ
Nezvyšujte otáčky motoru tak, aby
ručička otáčkoměru vstoupila do
ČERVENÉHO POLE.
Mohlo by tím dojít k vážnému
poškození motoru.

PROUŽKOVANÉ
POLE
ČERVENÁ
ZÓNA
*
1Rozsah se liší podle typu přístroje.*
1
*1
POZNÁMKA
Když ručička otáčkoměru vstoupí do
PROUŽKOVANÉHO POLE, znamená
to, že je nutno přeřadit dříve, než
ručička vstoupí do ČERVENÉHO
POLE.
Při jízdě
Přístrojový panel a displej
4-28

tTeploměr chladicí kapaliny motoru
(Bez multifunkčního displeje)
Zobrazuje teplotu chladicí kapaliny
motoru. Bílý symbol naznačuje, že teplota
chladicí kapaliny motoru je nízká, a
červený symbol naznačuje, že teplota
chladicí kapaliny motoru je vysoká a
motor se přehřívá.
UPOZORNĚNÍ
Pokud indikátor teploty chladicí
kapaliny motoru bliká, existuje možnost
přehřívání. Okamžitě zaparkujte
vozidlo na bezpečném místě a přijměte
příslušná opatření. Pokud s vozidlem
pojedete i nadále, mohlo by dojít
k poškození motoru.
Viz Přehřívání na straně 7-28.
POZNÁMKA
•Jednotka teploty (Celsia /
Fahrenheity) pro zobrazení teploty
chladicí kapaliny se mění společně
s jednotkou pro zobrazení venkovní
teploty.
Viz Možnosti vlastního nastavení na
straně 9-14.
•Při normální jízdě se teplota chladicí
kapaliny motoru stabilizuje na teplotě
100 °C nebo nižší a indikátor ukazuje
rozsah nižší než 100 °C.
•Pokud zatížení motoru vzroste a
teplota chladicí kapaliny motoru
překročí 100 °C, ukazuje indikátor
teplotu chladicí kapaliny motoru.
ttPalivoměr (bez multifunkčního
displeje)
Palivoměr ukazuje, přibližně kolik paliva
zůstává v nádrži, když je spínač zapalování
v poloze ON. Doporučujeme Vám, abyste
neustále udržovali alespoň 1/4 objemu
paliva.

Plná
Plná na 1/4
Prázdná
Pokud varovná kontrolka nízkého stavu
paliva v nádrži svítí nebo je hladina paliva
velmi nízká, dotankujte co možná nejdříve.
Viz Varovné indikace / Varovné kontrolky
na straně 4-49.
Při jízdě
Přístrojový panel a displej
4-29

POZNÁMKA
•Po dotankování může chvíli trvat, než
se palivoměr stabilizuje. Navíc se
ukazatel může vychýlit při jízdě do
svahu nebo v zatáčkách, jak se palivo
v nádrži pohybuje.
•Zóna indikující přibližně čtvrtinu
objemu palivové nádrže je rozdělena
na více částí, aby bylo zbývající
množství paliva zobrazeno přesněji.
•Směr šipky () naznačuje, že se kryt
hrdla palivové nádrže nachází na levé
straně vozidla.
(SKYACTIV-D 2.2)
Pokud dochází k nestálému výkonu nebo
k jeho zastavování z důvodu nedostatku
paliva, doplňte palivo co nejdříve, a to
nejméně 10 l paliva.
ttOsvětlení přístrojové desky
(Bez automatického ovládání osvětlení
vozu)
Pokud se při zapnutém zapalování rozsvítí
obrysová světla, je osvětlení přístrojové
desky ztlumeno.
(S automatickým ovládáním osvětlení
vozu)
Pokud se při zapnutém zapalování rozsvítí
obrysová světla, je osvětlení přístrojové
desky ztlumeno. Avšak, pokud světelný
senzor detekuje, že okolní prostor je jasný,
jako například, když jsou rozsvícena
obrysová světla ve dne, osvětlení
přístrojové desky se neztlumí.
POZNÁMKA
•(S automatickým ovládáním
osvětlení vozu)
Když je zapalování zapnuto
v podvečer nebo za soumraku, je
osvětlení přístrojové desky ztlumeno
na několik sekund, než světelný
senzor posoudí jas okolí, avšak
ztlumení může být zrušeno po
změření jasu.
•Při rozsvícení obrysových světel se
rozsvítí indikační kontrolka
obrysových světel v přístrojovém
panelu.
Viz Hlavní světlomety na straně
4-72.
Jas přístrojového panelu a osvětlení
přístrojové desky lze nastavit otáčením
ovladače.
•Jas bude klesat, když budete knoflíkem
otáčet doleva. Jakmile otočíte knoflíkem
do polohy maximálního ztlumení, ozve
se pípnutí.
•Jas bude stoupat, když budete knoflíkem
otáčet doprava.
Tlumené
Jasné
Při jízdě
Přístrojový panel a displej
4-30

Funkce pro zrušení ztlumení osvětlení
Ztlumení osvětlení můžete zrušit, když
otočíte knoflíkem osvětlení přístrojové
desky doprava, až uslyšíte pípnutí, když je
při zapnutém zapalování ztlumeno
osvětlení přístrojové desky. Pokud je
viditelnost přístrojové desky snížena kvůli
odleskům okolního jasu, zrušte ztlumení
osvětlení.
POZNÁMKA
•(S multifunkční displejem)
Ztlumení osvětlení můžete zrušit
stisknutím knoflíku osvětlení
přístrojové desky.
•Když je ztlumení osvětlení zrušeno,
není možné ztlumit osvětlení
přístrojové desky, i když jsou
rozsvícená obrysová světla.
•Když je ztlumení osvětlení zrušeno,
střední displej se přepne na trvalé
zobrazení denní obrazovky.
tZobrazení vnější teploty (Bez
multifunkčního displeje)
Když je zapalování zapnuté, zobrazuje se
vnější teplota.

POZNÁMKA
•Za následujících podmínek se může
zobrazená hodnota venkovní teploty
lišit od skutečné hodnoty v závislosti
na okolním prostoru a stavu vozidla:
•Za velmi nízkých nebo velmi
vysokých teplot.
•Při náhlých změnách vnější teploty.
•Pokud je vozidlo zaparkováno.
•Při jízdě nízkou rychlostí.
Změna jednotky teploty pro zobrazení
vnější teploty
Jednotku pro zobrazenou vnější teplotu
můžete přepnout mezi stupni Celsia a
Fahrenheita pomocí následujícího postupu.
(Vozidla s typem C / D)
Nastavení, která lze změnit pomocí
obrazovek středového displeje.
Viz Možnosti vlastního nastavení na straně
9-14.
(Vozidla bez typu C / D)
1. Podržte stisknutý spínač INFO, když je
vypnuté zapalování. Podržte ho
stisknuté minimálně 5 sekund a
současně přepněte spínač zapalování
do polohy ON. Údaj vnější teploty
začne blikat.
2. Stiskem spínače INFO změňte
jednotku pro zobrazení vnější teploty.
3. Podržte stisknuté spínač INFO alespoň
3 sekundy, dokud bude údaj vnější
teploty blikat. Údaj pak přestane blikat
a bude svítit souvisle.
Při jízdě
Přístrojový panel a displej
4-31

POZNÁMKA
Když změníte jednotku teploty pro
zobrazení vnější teploty, změní se také
jednotka teploty používaná k zobrazení
teploty chladicí kapaliny motoru.
Varování na vnější teplotu*
Když je venkovní teplota nízká, její
zobrazení bliká a je slyšet zvukový signál
upozorňující řidiče na možnost náledí na
vozovce.
Pokud je venkovní teplota nižší než
přibližně 4 °C, bliká zobrazení venkovní
teploty a symbol
přibližně deset sekund
a zazní jeden zvukový signál.
POZNÁMKA
Pokud je venkovní teplota nižší než -20
°C, není zvukový signál funkční.
Symbol
se však zobrazuje.
ttDisplej nastavitelného omezovače
rychlosti (Bez multifunkčního
displeje)
*
Zobrazuje se stav nastavení nastavitelného
omezovače rychlosti.

tZobrazení nastavené rychlosti pro
tempomat (Bez multifunkčního
displeje)
*
Zobrazuje se rychlost nastavená pro
tempomat.

(Modely určené pro Evropu)
(Vyjma modelů určených pro Evropu)
ttPalubní počítač a spínač INFO (Bez
multifunkčního displeje)
Následující informace je možné vybrat
stisknutím spínače INFO, když je spínač
zapalování v poloze ON.
•Režim dojezdové vzdálenosti
•Režim průměrné spotřeby paliva
•Režim aktuální spotřeby paliva
•Režim kompasu
Pokud vznikne jakýkoliv problém
s palubním počítačem, obraťte se na
kvalifikovaného opravce, doporučujeme
obrátit se na autorizovaného opravce vozů
Mazda.
Režim dojezdové vzdálenosti
Tato funkce udává přibližnou vzdálenost,
kterou můžete se svým vozem ujet na
zbývající zásobu paliva v nádrži
v závislosti na ekonomice jízdy.

Dojezdová vzdálenost se propočítává a
zobrazuje každou sekundu.
Při jízdě
Přístrojový panel a displej
4-32*N
které modely.

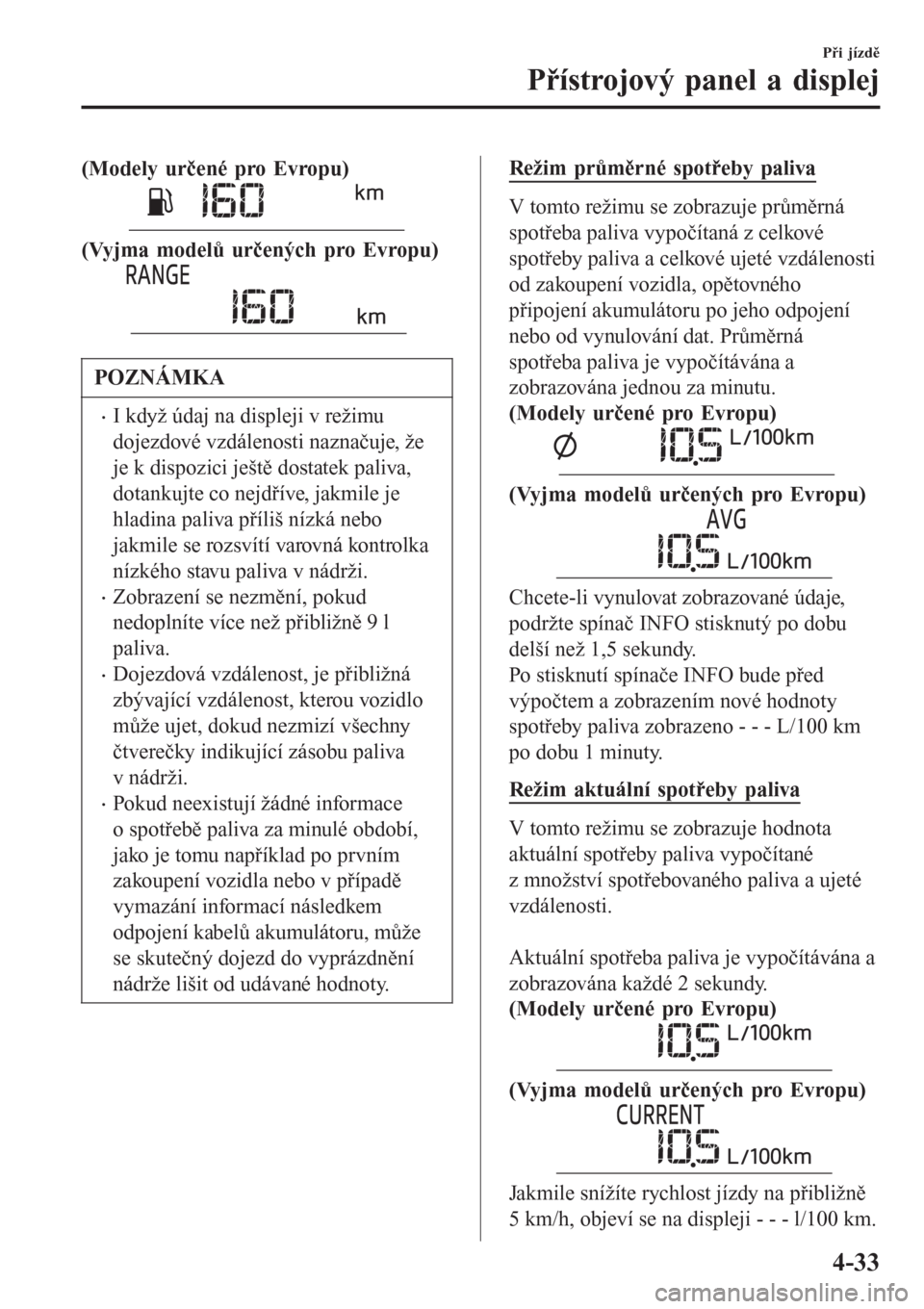

(Modely určené pro Evropu)
(Vyjma modelů určených pro Evropu)
POZNÁMKA
•I když údaj na displeji v režimu
dojezdové vzdálenosti naznačuje, že
je k dispozici ještě dostatek paliva,
dotankujte co nejdříve, jakmile je
hladina paliva příliš nízká nebo
jakmile se rozsvítí varovná kontrolka
nízkého stavu paliva v nádrži.
•Zobrazení se nezmění, pokud
nedoplníte více než přibližně 9 l
paliva.
•Dojezdová vzdálenost, je přibližná
zbývající vzdálenost, kterou vozidlo
může ujet, dokud nezmizí všechny
čtverečky indikující zásobu paliva
v nádrži.
•Pokud neexistují žádné informace
o spotřebě paliva za minulé období,
jako je tomu například po prvním
zakoupení vozidla nebo v případě
vymazání informací následkem
odpojení kabelů akumulátoru, může
se skutečný dojezd do vyprázdnění
nádrže lišit od udávané hodnoty.
Režim průměrné spotřeby paliva
V tomto režimu se zobrazuje průměrná
spotřeba paliva vypočítaná z celkové
spotřeby paliva a celkové ujeté vzdálenosti
od zakoupení vozidla, opětovného
připojení akumulátoru po jeho odpojení
nebo od vynulování dat. Průměrná
spotřeba paliva je vypočítávána a
zobrazována jednou za minutu.
(Modely určené pro Evropu)
(Vyjma modelů určených pro Evropu)
Chcete-li vynulovat zobrazované údaje,
podržte spínač INFO stisknutý po dobu
delší než 1,5 sekundy.
Po stisknutí spínače INFO bude před
výpočtem a zobrazením nové hodnoty
spotřeby paliva zobrazeno - - - L/100 km
po dobu 1 minuty.
Režim aktuální spotřeby paliva
V tomto režimu se zobrazuje hodnota
aktuální spotřeby paliva vypočítané
z množství spotřebovaného paliva a ujeté
vzdálenosti.

Aktuální spotřeba paliva je vypočítávána a
zobrazována každé 2 sekundy.
(Modely určené pro Evropu)
(Vyjma modelů určených pro Evropu)
Jakmile snížíte rychlost jízdy na přibližně
5 km/h, objeví se na displeji - - - l/100 km.
Při jízdě
Přístrojový panel a displej
4-33

Režim kompasu
Směr, kterým se vozidlo pohybuje, se
zobrazuje, když vozidlo jede, jako jedna
z osmi světových stran.

(Modely určené pro Evropu)
(Vyjma modelů určených pro Evropu)
tUpozornní na rychlost vozidla
V tomto režimu se zobrazí rychlost
nastavená pro aktivaci upozornění na
překročení rychlosti. Můžete změnit
nastavenou rychlost vozu, při které je
varování aktivováno.
POZNÁMKA
Rychlost vozidla pro aktivaci
upozornění se zobrazí a zazní zvukový
signál. Nastavená rychlost vozidla
několikrát blikne.
(Modely určené pro Evropu)
(Vyjma modelů určených pro Evropu)
Upozornění na překročení rychlosti je
možné nastavit pomocí středního displeje.
POZNÁMKA
•Rychlost vozu vždy nastavujete
v souladu se zákony a předpisy
platnými ve státě/ve městě, ve kterém
s vozem jezdíte. Navíc si vždy
ověřujte rychlost vozu na rychloměru.
•Funkci upozornění na rychlost vozu
můžete nastavit v rozmezí od 30 do
250 km/h.
Při jízdě
Přístrojový panel a displej
4-34

Multifunkční displej*
Spínač INFO Multifunkční displej
Multifunkční displej zobrazuje následující informace.
•Počítadlo celkového počtu kilometrů
•Denní počítadlo ujetých kilometrů
•Ukazatel teploty chladicí kapaliny motoru
•Palivoměr
•Vnější teplota
•Dojezdová vzdálenost
•Průměrná spotřeba paliva
•Aktuální spotřeba paliva
•Sledování údržby
•Zobrazení sledování mrtvého úhlu (BSM)
•Zobrazení systému podpory rozpoznávání vzdálenosti (DRSS)
•Zobrazení Radarového adaptivního tempomatu Mazda (MRCC)
•Zobrazení systému varování před opuštěním jízdního pruhu (LDWS)
•Zobrazení systému zabraňujícího opuštění jízdního pruhu (LAS) a systému varování před
opuštěním jízdního pruhu (LDWS)
•Zobrazení tempomatu
•Zobrazení kompasu
•Upozornění na rychlost vozidla
•Varovné zprávy
Při jízdě
Přístrojový panel a displej
*N
které modely.4-35
