2016 MAZDA MODEL 6 Návod k obsluze (in Czech)

Systém rozpoznávání dopravních značek (TSR)*
Systém rozpoznávání dopravních značek (TSR) pomáhá řidiči, aby nepřehlédnul dopravní
značky, a poskytuje podporu pro bezpečnější jízdu tím, že, když vozidlo jede, zobrazuje
dopravní značky na aktivním projekčním displeji, jak je rozeznala přední snímací kamera
(FSC) nebo jsou zaznamenané v navigačním systému.
Pokud rychlost vozidla překročí limit stanovený dopravní značkou zobrazenou na aktivním
projekčním displeji, když vozidlo jede, systém upozorní řidiče pomocí indikace na aktivním
projekčním displeji a varovného zvukového signálu.
Systém rozpoznávání dopravních značek (TSR) zobrazuje omezení rychlosti jízdy (včetně
pomocných značek) a značky zákazu vjezdu.
POZNÁMKA
•Systém rozpoznávání dopravních značek (TSR) není podporován v některých zemích
nebo regionech. Pro informace o podporovaných zemích nebo regionech se poraďte
s odborným opravcem, doporučujeme autorizovaného opravce vozů Mazda.
•Systém rozpoznávání dopravních značek (TSR) funguje pouze tehdy, když je SD karta
navigačního systému (originální Mazda) vložena do slotu na SD kartu. Podrobnosti
získáte u kvalifikovaného opravce, doporučujeme autorizovaného opravce vozů Mazda.
Při jízdě
i-ACTIVSENSE
4-140
1
NWHUpPRGHO\

VA R O V Á N Í
Při jízdě vždy kontrolujte dopravní značky pohledem.
Systém rozpoznávání dopravních značek (TSR) pomáhá řidiči, aby nepřehlédl
dopravní značky a poskytuje podporu pro bezpečnější jízdu. V závislosti na
povětrnostních podmínkách nebo problémech s dopravním značením nemusí být
dopravní značka rozpoznána nebo může být zobrazena dopravní značka lišící se
od skutečné dopravní značky. Za kontrolu dopravních značek odpovídáte vždy vy
samotní jako řidič. V opačném případě by mohlo dojít k neočekávané nehodě.
Při jízdě
i-ACTIVSENSE
4-141

POZNÁMKA
•Systém rozpoznávání dopravních značek (TSR) nefunguje, když je závada v přední
snímací kameře (FSC).
•Za následujících podmínek nemusí systém rozpoznávání dopravních značek (TSR)
fungovat normálně.
•Předmět položený na přístrojové desce se odráží v čelním skle a je snímán kamerou.
•V zavazadlovém prostoru nebo na zadním sedadle je naložen těžký náklad a vozidlo
je nakloněné.
•Tlak vzduchu v pneumatikách neodpovídá předepsané hodnotě.
•Vozidlo je vybaveno jinými než standardními pneumatikami.
•Vozidlo jede na vjezd nebo výjezd odpočívadla nebo k mýtné bráně.
•Když se náhle se změní jas okolí jako například při vjezdu do tunelu nebo výjezdu
z něj.
•Osvětlení světlomety je oslabeno kvůli nečistotám nebo nesprávnému seřízení
sklonu.
•Čelní sklo je znečištěné nebo zamlžené.
•Čelní sklo a kamera jsou zamlžené (pokryté kapkami vody).
•Na příď vozidla svítí silné světlo (odražené světlo nebo světlo dálkových světlometů
protijedoucích vozidel).
•Vozidlo projíždí prudkou zatáčkou.
•Silné světlo se odráží od vozovky.
•Dopravní značka je v takové poloze, která ztěžuje odraz světla z reflektorů vozidla,
například když vozidlo jede v noci nebo v tunelu.
•Vozidlo jede za špatného počasí, jako například za deště, mlhy nebo sněžení.
•Uložená mapová data pro navigační systém nejsou aktuální.
•Kamera není schopna zachytit obraz dopravní značky.
•Dopravní značka je znečištěna blátem nebo sněhem.
•Dopravní značka je skryta za stromem nebo vozidlem.
•Dopravní značka je částečně zastíněná.
•Dopravní značka je ohnutá nebo deformovaná.
•Dopravní značka je příliš nízko nebo příliš vysoko.
•Dopravní značka je příliš jasná nebo příliš tmavá (včetně elektronického dopravního
značení).
•Dopravní značka je příliš velká nebo příliš malá.
•Je rozeznán objekt podobný dopravní značce (např. jiná značka nebo podobné značky).
•Systém rozpoznávání dopravních značek (TSR) je možné deaktivovat.
Viz Možnosti vlastního nastavení na straně 9-14.
Při jízdě
i-ACTIVSENSE
4-142

tZobrazení rozpoznaných značek
Následující dopravní značky se zobrazují na aktivním projekčním displeji.
Značky omezení rychlosti (včetně dodatkových tabulek)
Značka omezující rychlost za nepříznivého počasí
Značky Zákaz vjezdu
Výše uvedené indikace jsou některé příklady.
Pokud přední snímací kamera (FSC) není schopna klasifikovat dodatkovou tabulku (jako
například časová omezení, omezení odbočení, konec úseku) správně, zobrazí se následující
obrazovka.
Pokud přední snímací kamera (FSC) není schopna správně rozeznat dopravní značku, když
je vozidlo v pohybu, zobrazí se následující obrazovka.
Při jízdě
i-ACTIVSENSE
4-143

POZNÁMKA
Značky omezení rychlosti (včetně dodatkových tabulek)
•Když je rychlosti vozidla přibližně 1 km/h nebo vyšší, značka omezující rychlost se
zobrazí, pokud je splněna kterákoliv z následujících podmínek.
•Přední snímací kamera (FSC) rozpozná značku omezující rychlost jako značku
určenou pro vaše vozidlo a vozidlo projede kolem ní.
•Je načtena značka omezující rychlost uložená v navigačním systému (pokud přední
snímací kamera (FSC) nerozpozná značku omezující rychlost).
•Značky omezující rychlost za nepříznivého počasí se zobrazují, když jsou splněny
všechny následující podmínky.
•Rychlost vozu je přibližně 1 km/h nebo vyšší.
•Přední snímací kamera (FSC) rozpozná značku omezující rychlost za nepříznivého
počasí jako značku určenou pro vaše vozidlo a vozidlo projede kolem ní.
•Hodnota na značce omezující rychlost za nepříznivého počasí je nižší než právě
zobrazovaná značka omezení rychlosti.
•Stěrače čelního skla běží.
•V následujících případech ustane zobrazení značky omezující rychlost.
•Přední snímací kamera (FSC) rozpozná značku omezující rychlost a vozidlo ujelo
určitou vzdálenost poté, co ji minulo.
•Jednotlivé snímače určili, že vozidlo změnilo směr jízdy. (Zobrazení značky
omezující rychlost neustane, i když vozidlo změní jízdní pruh při zobrazené
dodatkové tabulce „ZÓNA“.)
•Přední snímací kamera (FSC) rozpozná novou značku omezující rychlost, která se
liší od značky předchozí (zobrazí se nová značka omezující rychlost).
•Pokud značka omezující rychlost uložená v navigačním systému není načtena za
určitý čas (pokud přední snímací kamera (FSC) nerozpozná značku omezující
rychlost, zobrazí se značka omezující rychlost uložená v navigačním systému).
•Rychlost vozidla překročí hodnotu uvedenou na značce omezující rychlost o 30 km/h
nebo více nebo poté, co uplyne určitá doba od zobrazení značky. (Vyjma situace, kdy
je informace o značce omezující rychlost uložena v navigačním systému)
Při jízdě
i-ACTIVSENSE
4-144

Značky Zákaz vjezdu
•Značky zakazující vjezd se zobrazí, když jsou splněny všechny následující podmínky.
•Rychlost vozu je přibližně 80 km/h nebo nižší.
•Přední snímací kamera (FSC) rozpozná značku zakazující vjezd jako značku určenou
pro vaše vozidlo a vozidlo projede kolem ní.
•V následujících případech ustane zobrazení značky zakazující vjezd.
•Přední snímací kamera (FSC) rozpozná značku zakazující vjezd a uplyne určitá
doba*1 poté, co vozidlo mine tuto značku.
*1 Odpočítávání času je dočasně pozastaveno, když vozidlo stojí na semaforech nebo
stopce. Odpočítávání času pokračuje, jakmile se vůz opět rozjede.
WVarování na nadměrnou rychlost
Pokud rychlost vozidla překročí hodnotu značky omezující rychlost, který je právě
zobrazena na aktivním projekčním displeji, je aktivován varovný zvukový signál a okolí
zobrazené značky blikne 3krát žlutou barvou. A pokud rychlost vozidla i nadále zůstane
vyšší než hodnota na značce, přestane indikace blikat a bude svítit trvale. Zkontrolujte
podmínky v okolí a upravte rychlost vozidla na povolenou rychlost vhodným způsobem,
například sešlápnutím brzdového pedálu.
Při jízdě
i-ACTIVSENSE
4-145

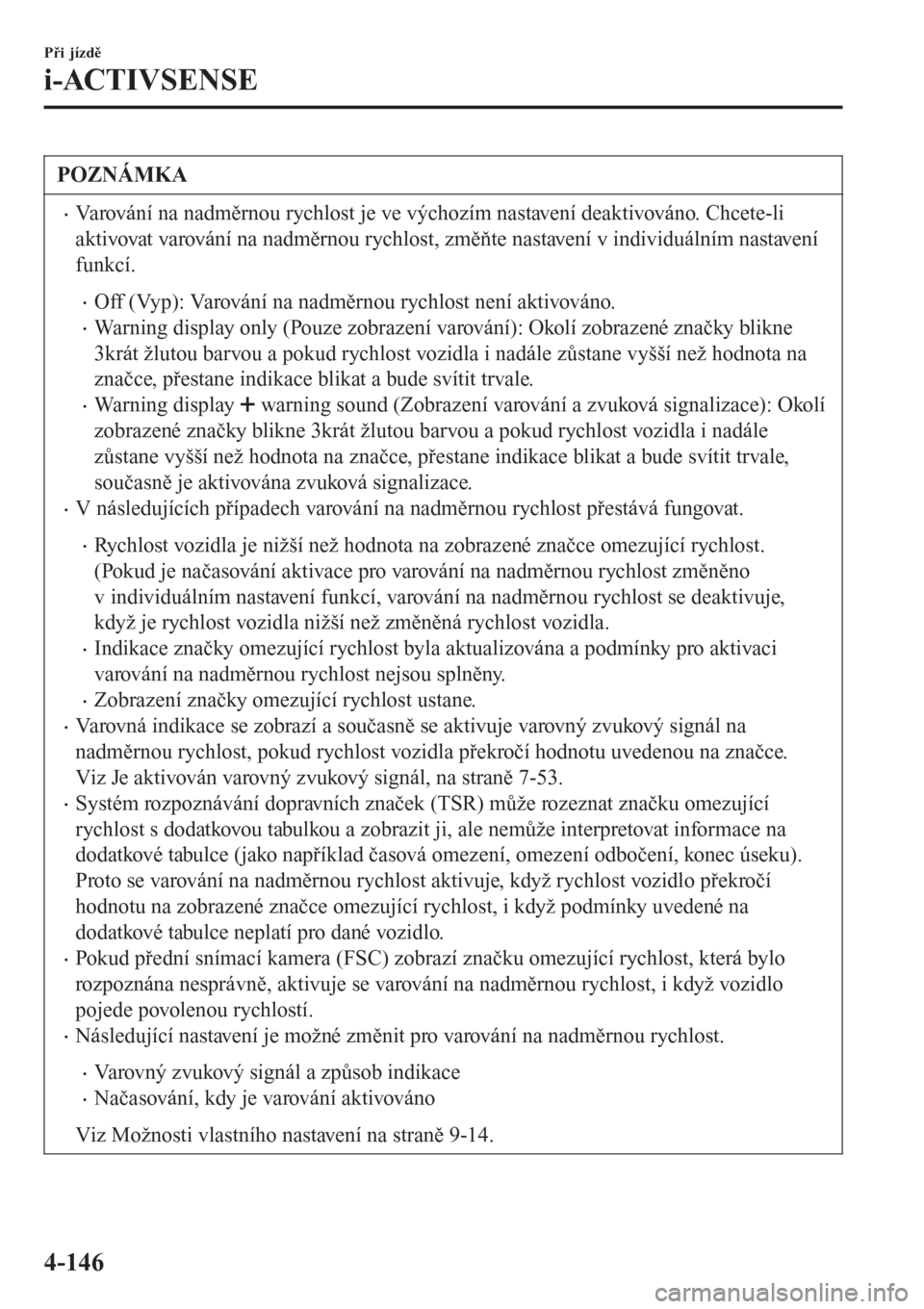

POZNÁMKA
•Varování na nadměrnou rychlost je ve výchozím nastavení deaktivováno. Chcete-li
aktivovat varování na nadměrnou rychlost, změňte nastavení v individuálním nastavení
funkcí.
•Off (Vyp): Varování na nadměrnou rychlost není aktivováno.
•Warning display only (Pouze zobrazení varování): Okolí zobrazené značky blikne
3krát žlutou barvou a pokud rychlost vozidla i nadále zůstane vyšší než hodnota na
značce, přestane indikace blikat a bude svítit trvale.
•Warning display warning sound (Zobrazení varování a zvuková signalizace): Okolí
zobrazené značky blikne 3krát žlutou barvou a pokud rychlost vozidla i nadále
zůstane vyšší než hodnota na značce, přestane indikace blikat a bude svítit trvale,
současně je aktivována zvuková signalizace.
•V následujících případech varování na nadměrnou rychlost přestává fungovat.
•Rychlost vozidla je nižší než hodnota na zobrazené značce omezující rychlost.
(Pokud je načasování aktivace pro varování na nadměrnou rychlost změněno
v individuálním nastavení funkcí, varování na nadměrnou rychlost se deaktivuje,
když je rychlost vozidla nižší než změněná rychlost vozidla.
•Indikace značky omezující rychlost byla aktualizována a podmínky pro aktivaci
varování na nadměrnou rychlost nejsou splněny.
•Zobrazení značky omezující rychlost ustane.
•Varovná indikace se zobrazí a současně se aktivuje varovný zvukový signál na
nadměrnou rychlost, pokud rychlost vozidla překročí hodnotu uvedenou na značce.
Viz Je aktivován varovný zvukový signál, na straně 7-53.
•Systém rozpoznávání dopravních značek (TSR) může rozeznat značku omezující
rychlost s dodatkovou tabulkou a zobrazit ji, ale nemůže interpretovat informace na
dodatkové tabulce (jako například časová omezení, omezení odbočení, konec úseku).
Proto se varování na nadměrnou rychlost aktivuje, když rychlost vozidlo překročí
hodnotu na zobrazené značce omezující rychlost, i když podmínky uvedené na
dodatkové tabulce neplatí pro dané vozidlo.
•Pokud přední snímací kamera (FSC) zobrazí značku omezující rychlost, která bylo
rozpoznána nesprávně, aktivuje se varování na nadměrnou rychlost, i když vozidlo
pojede povolenou rychlostí.
•Následující nastavení je možné změnit pro varování na nadměrnou rychlost.
•Varovný zvukový signál a způsob indikace
•Načasování, kdy je varování aktivováno
Viz Možnosti vlastního nastavení na straně 9-14.
Při jízdě
i-ACTIVSENSE
4-146

Systém podpory rozpoznávání vzdálenosti (DRSS)*
Systém podpory rozpoznávání vzdálenosti (DRSS) měří vzdálenost mezi Vaším vozidlem a
vozidlem před Vámi pomocí radarového snímače (předního), když je rychlost vozidla 30
km/h nebo vyšší. Pokud se Vaše vozidlo přiblíží k vozidlu před Vámi blíže, než je vhodné
pro udržení bezpečné vzdálenosti vzhledem k rychlosti vozidla, objeví se oznámení na
aktivním projekčním displeji, aby Vás upozornilo, že máte dodržovat bezpečnou vzdálenost.
VA R O V Á N Í
Nespoléhejte pouze na Systém podpory rozpoznávání vzdálenosti (DRSS) a vždy
jezděte opatrně:
Systém podpory rozpoznávání vzdálenosti (DRSS) poskytuje rady pro bezpečnou
jízdu a upozorňuje řidiče, aby udržoval doporučenou, bezpečnější vzdálenost od
vozidla před ním. Schopnost detekovat vozidlo vpředu je omezena v závislosti na
typu tohoto vozidla, povětrnostních podmínkách a podmínkách na silnici. Proto,
pokud řidič správně nepoužívá plynový pedál a brzdový pedál, může dojít
k nehodě. Vždy zkontrolujte bezpečnost okolí vozidla a používejte správně
plynový pedál a brzdový pedál tak, abyste udrželi bezpečnější vzdálenost od
vozidel před vámi nebo od blížících se vozidel.
POZNÁMKA
•Systém podpory rozpoznávání vzdálenosti (DRSS) je funkční, když jsou splněny
všechny z následujících podmínek:
•Zapalování je zapnuté.
•Systém podpory rozpoznávání vzdálenosti (DRSS) je zapnutý.
•Když je volicí páka v jiné poloze než zpátečka (R).
•Rychlost vozu je 30 km/h nebo vyšší.
•Systém aktivují objekty podobající se na dvoustopá vozidla.
•Systém podpory rozpoznávání vzdálenosti (DRSS) může také fungovat v přítomnosti
motocyklů a jízdních kol.
•Systém podpory rozpoznávání vzdálenosti (DRSS) nemusí fungovat normálně za
následujících podmínek:
•V systému řízení jízdní stability (DSC) došlo k poruše.
•Vozidlo vpředu jede neobvykle pomalu.
•Systém nereaguje na následující objekty:
•Vozidla přibližující se v opačném směru.
•Stacionární objekty (stojící vozidla, překážky)
Při jízdě
i-ACTIVSENSE
*N
které modely.4-147
