2016 MAZDA MODEL 6 Návod k obsluze (in Czech)

Přepínač zdroje přiváděného vzduchu
Tento spínač slouží pro určení zdroje
vzduchu přiváděného do interiéru vozidla.

Zvolen může být přívod čerstvého
vzduchu zvenčí nebo recirkulace vnitřního
vzduchu. Stisknutím spínače zvolte buď
vnější vzduch, nebo recirkulaci.
Poloha recirkulace vzduchu (kontrolka
svítí)
V této poloze je uzavřen přívod vzduchu
zvenčí. Tuto funkci použijte při průjezdu
tunelem, při jízdě v hustém provozu (v
oblastech s vysokou koncentrací
výfukových plynů) nebo když potřebujete
rychle ochladit interiér vozu.
Poloha přívodu čerstvého vzduchu
zvenčí (kontrolka nesvítí)
Do kabiny je přiváděn čerstvý vzduch
zvenčí. Tento režim používejte pro větrání
nebo odmrazování čelního skla.
VAROVÁNÍ
Po l o h u nepoužívejte za
chladného nebo deštivého počasí:
Použití polohy v chladném nebo
deštivém počasí je nebezpečné,
protože způsobí zamlžení oken. Váš
výhled z vozidla bude omezen, což
může vést k závažné nehodě.
Spínač odmlžovače zadního okna
Stiskněte spínač odmlžovače zadního
okna, chcete-li odmrazit zadní okno.
Viz Odmlžovač zadního okna na straně
4-88.
tTopení
1. Nastavte otočný přepínač režimů do
polohy
.
2. Přepínač zdroje přiváděného vzduchu
přepněte do polohy přívodu čerstvého
vzduchu zvenčí (indikační kontrolka
zhasne).
3. Otočný regulátor teploty otočte do
polohy horkého vzduchu.
4. Ovladač ventilátoru nastavte na
požadovanou rychlost.
5. Pokud chcete, aby při vytápění
docházelo k sušení vzduchu, zapněte
systém klimatizace.
POZNÁMKA
•Pokud dochází k zamlžování čelního
skla, nastavte přepínač režimů do
polohy
.
•Pokud si přejete, aby do prostoru
obličeje proudil chladnější vzduch,
nastavte přepínač režimů do polohy
, otočný regulátor teploty nastavte
do takové polohy, aby byla udržována
co nejpříjemnější teplota.
•Vzduch, který proudí do prostoru
nohou, je teplejší než vzduch
proudící do prostoru obličeje (kromě
situace, kdy je regulátor teploty
nastaven do krajní polohy teplého
nebo chladného vzduchu).
Výbava interiéru
Systém klimatizace
5-6

tOchlazování (pomocí systému
klimatizace)
1. Nastavte otočný přepínač režimů do
polohy
.
2. Otočný regulátor teploty otočte do
polohy studeného vzduchu.
3. Ovladač ventilátoru nastavte na
požadovanou rychlost.
4. Stisknutím spínače A/C spusťte systém
klimatizace.
5. Jakmile začne ochlazování, nastavte
rychlost ventilátoru a teplotu vzduchu
tak, aby bylo v interiéru vozu dosaženo
nejvyššího pohodlí.
UPOZORNĚNÍ
Pokud používáte klimatizaci při dlouhé
jízdě do kopce nebo v hustém provozu,
sledujte varovnou kontrolku teploty
chladicí kapaliny motoru, zda nesvítí
nebo nebliká (strana 4-48).
Činnost klimatizace může v takovém
případě způsobit přehřátí motoru.
Pokud varovná kontrolka svítí nebo
bliká, klimatizaci vypněte (strana
7-28).
POZNÁMKA
•Pokud je třeba použít maximálního
ochlazování, nastavte regulátor
teploty do krajní polohy studeného
vzduchu a přepínač zdroje přívodu
vzduchu do režimu recirkulace
vzduchu a potom otočte ovladač
ventilátoru úplně doprava.
•Pokud si přejete, aby do prostoru
nohou proudil teplejší vzduch,
nastavte přepínač režimů do polohy
a otočný regulátor teploty nastavte
do takové polohy, aby byla udržována
co nejpříjemnější teplota.
•Vzduch, který proudí do prostoru
nohou, je teplejší než vzduch
proudící do prostoru obličeje (kromě
situace, kdy je regulátor teploty
nastaven do krajní polohy teplého
nebo chladného vzduchu).
tVětrání
1. Nastavte otočný přepínač režimů do
polohy
.
2. Přepínač zdroje přiváděného vzduchu
přepněte do polohy přívodu čerstvého
vzduchu zvenčí (indikační kontrolka
zhasne).
3. Otočný regulátor teploty otočte do
požadované polohy.
4. Ovladač ventilátoru nastavte na
požadovanou rychlost.
Výbava interiéru
Systém klimatizace
5-7

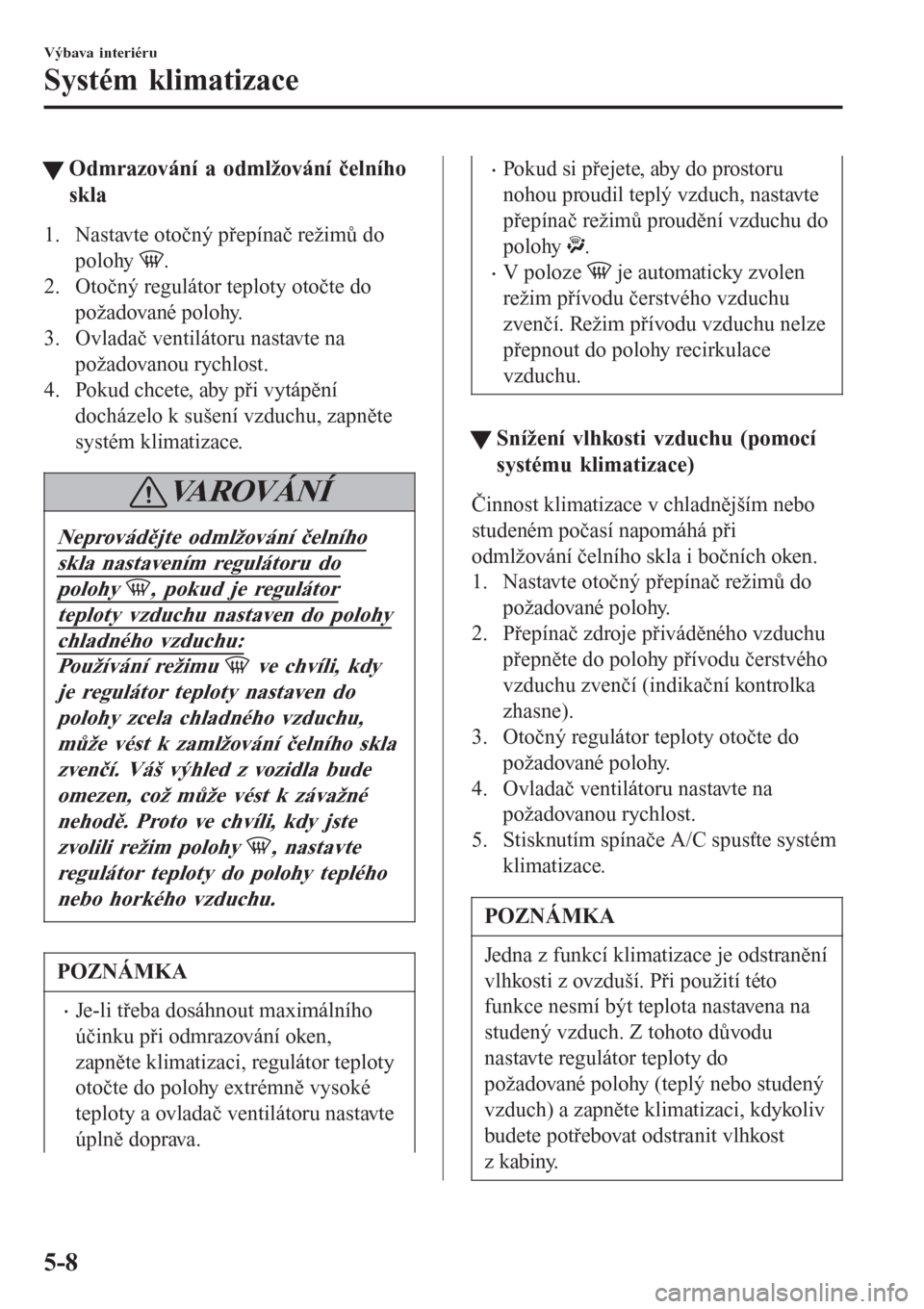

tOdmrazování a odmlžování čelního
skla
1. Nastavte otočný přepínač režimů do
polohy
.
2. Otočný regulátor teploty otočte do
požadované polohy.
3. Ovladač ventilátoru nastavte na
požadovanou rychlost.
4. Pokud chcete, aby při vytápění
docházelo k sušení vzduchu, zapněte
systém klimatizace.
VAROVÁNÍ
Neprovádějte odmlžování čelního
skla nastavením regulátoru do
polohy , pokud je regulátor
teploty vzduchu nastaven do polohy
chladného vzduchu:
Po u ž í vá n í re ž i m u ve chvíli, kdy
je regulátor teploty nastaven do
polohy zcela chladného vzduchu,
může vést k zamlžování čelního skla
zvenčí. Váš výhled z vozidla bude
omezen, což může vést k závažné
nehodě. Proto ve chvíli, kdy jste
zvolili režim polohy
, nastavte
regulátor teploty do polohy teplého
nebo horkého vzduchu.
POZNÁMKA
•Je-li třeba dosáhnout maximálního
účinku při odmrazování oken,
zapněte klimatizaci, regulátor teploty
otočte do polohy extrémně vysoké
teploty a ovladač ventilátoru nastavte
úplně doprava.
•Pokud si přejete, aby do prostoru
nohou proudil teplý vzduch, nastavte
přepínač režimů proudění vzduchu do
polohy
.
•V poloze je automaticky zvolen
režim přívodu čerstvého vzduchu
zvenčí. Režim přívodu vzduchu nelze
přepnout do polohy recirkulace
vzduchu.
tSnížení vlhkosti vzduchu (pomocí
systému klimatizace)
Činnost klimatizace v chladnějším nebo
studeném počasí napomáhá při
odmlžování čelního skla i bočních oken.
1. Nastavte otočný přepínač režimů do
požadované polohy.
2. Přepínač zdroje přiváděného vzduchu
přepněte do polohy přívodu čerstvého
vzduchu zvenčí (indikační kontrolka
zhasne).
3. Otočný regulátor teploty otočte do
požadované polohy.
4. Ovladač ventilátoru nastavte na
požadovanou rychlost.
5. Stisknutím spínače A/C spusťte systém
klimatizace.
POZNÁMKA
Jedna z funkcí klimatizace je odstranění
vlhkosti z ovzduší. Při použití této
funkce nesmí být teplota nastavena na
studený vzduch. Z tohoto důvodu
nastavte regulátor teploty do
požadované polohy (teplý nebo studený
vzduch) a zapněte klimatizaci, kdykoliv
budete potřebovat odstranit vlhkost
z kabiny.
Výbava interiéru
Systém klimatizace
5-8

Plně automatický typ
Informace o systému klimatizace se objevují na displeji.
Zobrazení proudění vzduchu Displej pro nastavení teploty (pro stranu řidiče)
Displej režimu
proudění vzduchu Zobrazení režimu
klimatizace
Displej pro nastavení teploty
(pro stranu spolujezdce)
Volič sání vzduchu (poloha
recirkulace vzduchu)
Přepínač zdroje
přiváděného vzduchu
(poloha přívodu
vzduchu zvenčí) Otočný regulátor teploty pro řidiče
Spínač AUTO
Přepínač režimů
proudění vzduchu Spínač ovládání ventilátoruSpínač OFFSpínač vyhřívání čelního skla
Spínač odmlžovače zadního okna
Otočný regulátor
teploty pro spolujezdce
Spínač DUAL Spínač
klimatizace (A/C)
ttOvládací spínače
Spínač AUTO
Po stisknutí spínače AUTO budou
v závislosti na zvolené teplotě automaticky
řízeny následující funkce:
•Teplota přiváděného vzduchu
•Množství přiváděného vzduchu
•Volba režimu proudění vzduchu
•Výběr přívodu vzduchu zvenčí/
Recirkulace vzduchu
•Činnost systému klimatizace
•Výběr A/C nebo A/C ECO
POZNÁMKA
Indikační kontrolka spínače AUTO
•Pokud tato kontrolka svítí, indikuje
činnost režimu AUTO, to znamená,
že systém bude pracovat automaticky.
•Pokud použijete některý
z následujících spínačů v režimu
AUTO, kontrolka ve spínači AUTO
zhasne.
•Přepínač režimů proudění vzduchu
•Spínač ovládání ventilátoru
•Spínač vyhřívání čelního skla
Funkce jiných a spínačů budou i
nadále pracovat v automatickém
režimu.
Výbava interiéru
Systém klimatizace
5-9

Spínač OFF
Stisknutím spínače OFF ukončíte funkci
systému klimatizace.
Otočný regulátor teploty
Tento otočný regulátor ovládá teplotu
vzduchu. Otáčením ve směru hodinových
ručiček teplotu vzduchu zvýšíte, proti
směru teplotu vzduchu snížíte.
•Když je spínač DUAL vypnutý:
Pomocí otočného regulátoru teploty pro
řidiče je možné nastavovat teplotu pro
celou kabinu.
•Když je spínač DUAL zapnutý:
Pomocí otočných regulátorů teploty pro
řidiče a pro předního spolujezdce lze
nastavovat teplotu pro obě strany kabiny
nezávisle.
POZNÁMKA
•Systém klimatizace se přepne do
režimu individuálního ovládání
(kontrolka spínače DUAL se rozsvítí),
když otočíte otočným regulátorem
teploty pro spolujezdce, i když je
spínač DUAL vypnutý, což Vám
umožní nastavit individuálně teplotu
pro řidiče a předního spolujezdce.
•Teplotní jednotky pro zobrazování
nastavení teploty lze měnit ve spojení
s teplotními jednotkami pro
zobrazování venkovní teploty. Viz
Zobrazení venkovní teploty na straně
4-31.
Spínač ovládání ventilátoru
Je k dispozici sedm rychlostí ventilátoru.
Vybraná rychlost se zobrazí na displeji.
Přepínač režimů proudění vzduchu
Umožňuje vybrat požadovaný režim
proudění vzduchu (strana 5-4).
POZNÁMKA
•Pokud zvolíte režim proudění
vzduchu
a regulátor teploty
nastavíte do středové polohy, bude
teplý vzduch proudit do prostoru
nohou, středovými a bočními
větracími průduchy bude proudit
chladnější vzduch.
•Chcete-li nastavit větrání na ,
stiskněte spínač vyhřívání čelního
skla.
•V poloze je automaticky zvolen
režim přívodu čerstvého vzduchu
zvenčí.
Spínač klimatizace (A/C)
Stisknutí spínače A/C, když je spínač
AUTO zapnutý vypne klimatizaci (funkce
chlazení/odvlhčení).
Systém klimatizace je možné zapnout a
vypnout stiskem spínače A/C, když je
otočný spínač ventilátoru zapnutý.
Režim se mění následujícím způsobem
vždy, když stisknete spínač A/C.
A/C
:A/C ECO
:Stop
Výbava interiéru
Systém klimatizace
5-10

POZNÁMKA
•Systém klimatizace funguje, když je
spínač A/C stisknutý, i když je
ventilátor vypnutý.
•Funkce A/C ECO je navržena tak,
aby zhospodárnila použití systému
klimatizace. Zobrazuje se symbol
„A/C ECO“ na znamení, že systém
klimatizace pracuje v optimálním
režimu.
•Může se stát, že systém klimatizace
nebude fungovat, když se teplota
venkovního vzduchu přiblíží k 0 °C.
Přepínač zdroje přiváděného vzduchu
Zvolen může být přívod čerstvého
vzduchu zvenčí nebo recirkulace vnitřního
vzduchu. Stisknutím spínače zvolte buď
vnější vzduch, nebo recirkulaci.
Poloha recirkulace vzduchu (
)
V této poloze je uzavřen přívod vzduchu
zvenčí. Tuto funkci použijte při průjezdu
tunelem, při jízdě v hustém provozu (v
oblastech s vysokou koncentrací
výfukových plynů) nebo když potřebujete
rychle ochladit interiér vozu.
Poloha přívodu vzduchu zvenčí (
)
Do kabiny je přiváděn čerstvý vzduch
zvenčí. Tento režim používejte pro větrání
nebo odmrazování čelního skla.
VAROVÁNÍ
Pol ohu nepoužívejte za
chladného nebo deštivého počasí:
Použití polohy v chladném nebo
deštivém počasí je nebezpečné,
protože způsobí zamlžení oken. Váš
výhled z vozidla bude omezen, což
může vést k závažné nehodě.
Spínač DUAL
Spínač DUAL slouží k přepínání režimu
mezi individuálním ovládáním (pro stranu
řidiče a pro stranu spolujezdce) a
propojením (společným ovládáním).
Režim individuálního ovládání
(indikační kontrolka svítí)
Nastavení teploty je možné upravovat
individuálně pro řidiče a předního
spolujezdce.
Režim propojení (indikační kontrolka
nesvítí)
Nastavení teploty pro řidiče a předního
spolujezdce se provádí současně.
Spínač vyhřívání čelního skla
Stisknutím tohoto spínače spustíte
vyhřívání čelního okna a oken předních
dveří.
Viz Odmrazování a odmlžování čelního
skla na straně 5-12.
Výbava interiéru
Systém klimatizace
5-11

Spínač odmlžovače zadního okna
Stiskněte spínač odmlžovače zadního
okna, chcete-li odmrazit zadní okno.
Viz Odmlžovač zadního okna na straně
4-88.
tObsluha automatické klimatizace
1. Stiskněte spínač AUTO. Režim
proudění vzduchu, zdroj přiváděného
vzduchu a jeho množství bude řízeno
automaticky.
2. Regulátor teploty použijte pro výběr
požadované teploty.
Stiskněte spínač DUAL nebo otočte
otočným regulátorem teploty pro
spolujezdce, chcete-li nastavit
samostatně teplotu pro řidiče a
předního spolujezdce.
Chcete-li systém vypnout, stiskněte spínač
OFF.
POZNÁMKA
•Nastavením maximální nebo
minimální teploty vzduchu dosáhnete
požadované teploty rychleji.
•Pokud vyberete topení, omezí systém
proudění vzduchu, dokud se vzduch
dostatečně neprohřeje.
tOdmrazování a odmlžování čelního
skla
Stiskněte spínač pro vyhřívání čelního
skla.
V této poloze je automaticky vybrána
poloha přívodu čerstvého vzduchu zvenčí
a automaticky je spuštěna klimatizace.
Systém klimatizace bude přivádět vzduch
zbavený vlhkosti k čelnímu sklu a bočním
oknům (na straně 5-4).
Zároveň bude zvýšeno množství
proudícího vzduchu.
VAROVÁNÍ
Nastavte regulátor teploty do polohy
teplého nebo horkého vzduchu, když
odstraňujete zamlžení (poloha ):
Používání režimu ve chvíli, kdy
je regulátor teploty nastaven do
polohy zcela chladného vzduchu,
může vést k zamlžování čelního skla
zvenčí. Váš výhled z vozidla bude
omezen, což může vést k závažné
nehodě.
POZNÁMKA
Regulátor teploty použijte pro zvýšení
teploty a rychlejší odstranění zamlžení
oken vozu.
Výbava interiéru
Systém klimatizace
5-12

tSenzor slunečního záření/teploty
Senzor slunečního záření
Nepokládejte žádné předměty na senzor
slunečního záření. Jinak nebude teplota
v interiéru upravena správně.
Senzor
slunečního záření
Snímač teploty v interiéru
Nezakrývejte snímač teploty v interiéru.
Jinak nebude teplota v interiéru upravena
správně.
Snímač teploty v interiéru
Výbava interiéru
Systém klimatizace
5-13
