2016 MAZDA MODEL 6 Návod k obsluze (in Czech)

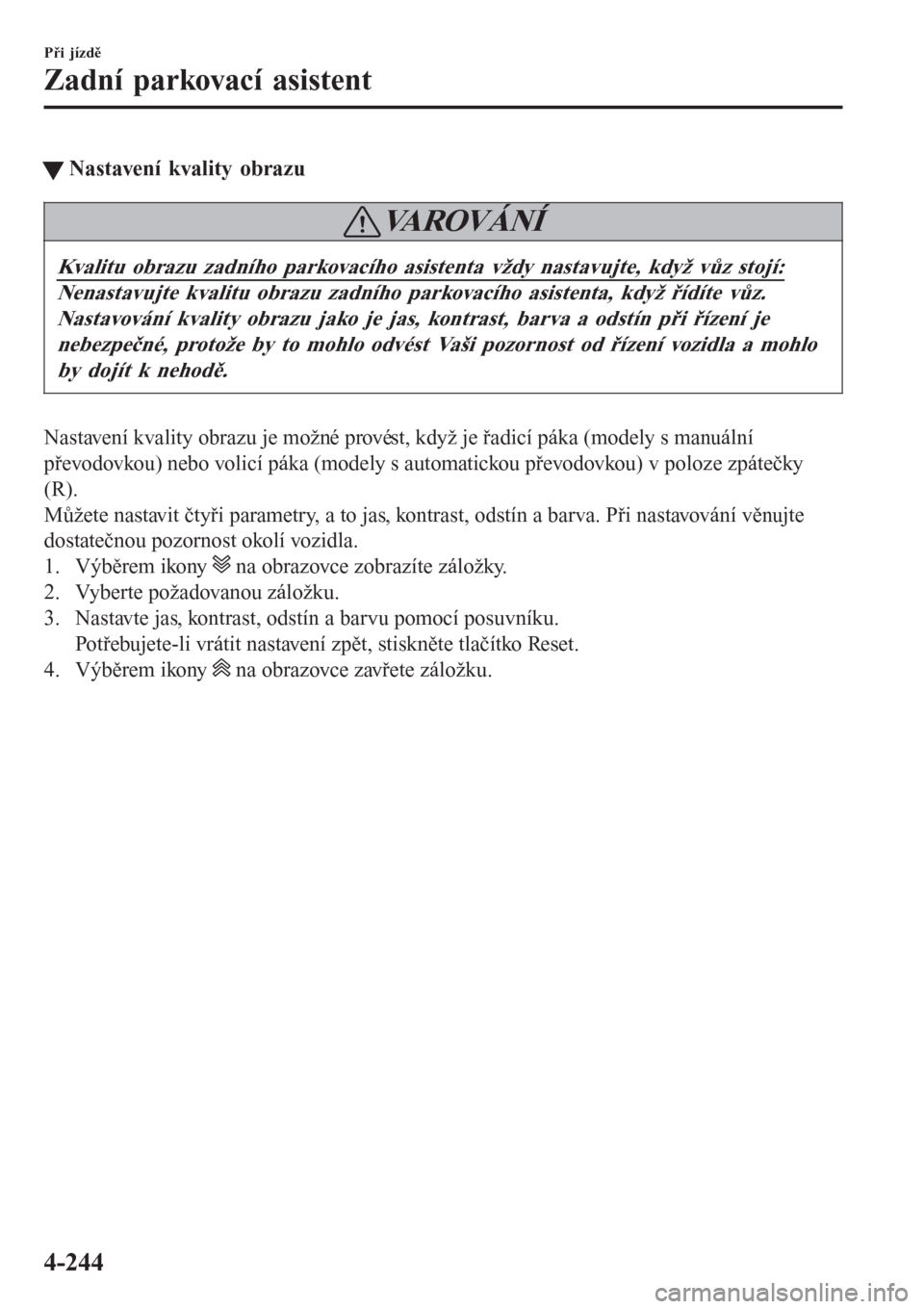

tNastavení kvality obrazu
VAROVÁNÍ
Kvalitu obrazu zadního parkovacího asistenta vždy nastavujte, když vůz stojí:
Nenastavujte kvalitu obrazu zadního parkovacího asistenta, když řídíte vůz.
Nastavování kvality obrazu jako je jas, kontrast, barva a odstín při řízení je
nebezpečné, protože by to mohlo odvést Vaši pozornost od řízení vozidla a mohlo
by dojít k nehodě.
Nastavení kvality obrazu je možné provést, když je řadicí páka (modely s manuální
převodovkou) nebo volicí páka (modely s automatickou převodovkou) v poloze zpátečky
(R).
Můžete nastavit čtyři parametry, a to jas, kontrast, odstín a barva. Při nastavování věnujte
dostatečnou pozornost okolí vozidla.
1. Výběrem ikony
na obrazovce zobrazíte záložky.
2. Vyberte požadovanou záložku.
3. Nastavte jas, kontrast, odstín a barvu pomocí posuvníku.
Potřebujete-li vrátit nastavení zpět, stiskněte tlačítko Reset.
4. Výběrem ikony
na obrazovce zavřete záložku.
Při jízdě
Zadní parkovací asistent
4-244

Systém parkovacích snímačů*
Systém parkovacích snímačů používá ultrazvukové snímače pro detekci překážek kolem
vozu při parkování vozu v garáži nebo při paralelním parkování, pokud vůz jede rychlostí
přibližně 10 km/h nebo menší. Systém je vybaven asistentem, který prostřednictvím pípání
informuje řidiče o přibližné vzdálenosti mezi vozidlem a překážkou a indikuje detekci
překážky
*.

Přední snímač
Přední rohový snímačZadní snímač
Zadní rohový snímač
Přední snímač
Přední rohový snímačZadní snímač
Zadní rohový snímač
Sedan
Kombi
Při jízdě
Systém parkovacích snímačů
*N
které modely.4-245

VAROVÁNÍ
Nespoléhejte plně na systém parkovacích snímačů a před jízdou vizuálně
zkontrolujte okolí Vašeho vozu.
Tento systém může pomoci řidiči při jízdě s vozem dopředu a dozadu v průběhu
parkování. Detekční rozsahy snímačů jsou omezené, proto by mohlo dojít
k nehodě, pokud byste při řízení vozu spoléhali pouze na tento systém. Při jízdě si
vždy musíte ověřovat bezpečnost v okolí Vašeho vozu.
POZNÁMKA
•Neinstalujte žádná příslušenství v detekčních rozsazích snímačů. Mohlo by to ovlivnit
funkci systému.
•V závislosti na typu překážky nebo na okolních podmínkách se může detekční rozsah
snímačů zúžit nebo snímače nemusí být schopné překážky detekovat.
•Systém nemusí fungovat normálně za následujících podmínek:
•Bláto, led nebo sníh nalepený v místech osazení snímačů (vrátí se k normální funkci,
pokud je odstraníte).
•Místa osazení snímačů jsou zamrzlá (vrátí se k normální funkci, jakmile led roztaje).
•Snímač je zakrytý rukou.
•Snímač je vystaven příliš silným nárazům.
•Vůz je příliš nakloněný.
•Za extrémně horkého nebo chladného počasí.
•Pokud vůz jede po hrbolech, po štěrku nebo po trávou zarostlých cestách.
•V blízkosti vozů se nachází cokoliv, co generuje ultrazvukové vlny, jako je houkačka
jiného vozu, zvuk motoru motocyklu, zvuk vzduchových brzd velkých vozů nebo
snímače jiného vozu.
•Vůz jede v prudkém dešti nebo za takových podmínek na silnici, kdy stříká voda.
•Na voze je namontována komerčně dostupná prutová anténa nebo anténa pro rádiový
vysílač.
•Vůz se pohybuje směrem k vysokému nebo hranatému obrubníku.
•Překážka je příliš blízko snímače.
•Překážky pod nárazníkem nemusí být detekovány. Překážky, které jsou nižší než
nárazník nebo tenké, které byly původně detekovány, ale již detekovány nejsou, jak se
k nim vůz blíží.
Při jízdě
Systém parkovacích snímačů
4-246

•Následující typy překážek nemusí být detekovány:
•Tenké předměty jako dráty nebo lana
•Předměty, které snadno pohlcují zvukové vlny, jako je bavlna nebo sníh
•Hranaté objekty
•Velmi vysoké objekty a takové, které jsou široké nahoře
•Malé, krátké objekty
•Vždy si nechejte systém zkontrolovat u kvalifikovaného opravce, doporučujeme
autorizovaného opravce Mazda, pokud byly nárazníky vystaveny nárazu, a to i při
menší nehodě. Pokud jsou snímače vychýlené, nemohou detekovat překážky.
•V systému může být závada, pokud neuslyšíte pípnutí nebo se nerozsvítí indikační
kontrolka, když stisknete spínač parkovacích snímačů. Kontaktujte kvalifikovaného
opravce, doporučujeme obrátit se na autorizovaného opravce vozů Mazda.
•V systému může být porucha, pokud je slyšet pípání, které indikuje poruchu v systému,
a indikační kontrolka bliká. Kontaktujte kvalifikovaného opravce, doporučujeme obrátit
se na autorizovaného opravce vozů Mazda.
•Pípání, které indikuje, že je v systému závada, nemusí být slyšet, pokud je okolní
teplota extrémně nízká nebo pokud je v místech instalace snímačů ulpělé bláto, led
nebo sníh. Z míst instalace snímačů odstraňte veškeré nečistoty.
•Při montáži tažného zařízení se poraďte s odborným opravcem, doporučujeme
autorizovaného opravce vozů Mazda.
Při jízdě
Systém parkovacích snímačů
4-247

tDetekční rozsah snímačů
Snímače detekují překážky v následujících rozsazích.

Detekční rozsah předního snímače
Detekční rozsah předního rohového snímačeDetekční rozsah zadního snímače Detekční rozsah zadního rohového snímačeBJednotka: cm
A
D
CA: Přibližně 50
B: Přibližně 50
C: Přibližně 100
D: Přibližně 150
Při jízdě
Systém parkovacích snímačů
4-248

tObsluha systému parkovacích snímačů
Když je spínač parkovacích snímačů stisknut při zapnutém zapalování, zazní zvukový signál
a indikační kontrolka se rozsvítí.
Když je zapalování zapnuto, při aktivovaném systému parkovacích snímačů stisknut, zazní
zvukový signál a indikační kontrolka se rozsvítí.
Opětovným stisknutím tohoto spínače systém vypnete.
Provozní podmínky
Systém parkovacích snímačů se může používat, když jsou splněny všechny následující
podmínky:
•Zapalování je zapnuté.
•Spínač parkovacích snímačů je zapnut.
POZNÁMKA
•(Vozidla s automatickou převodovkou)
Indikátor detekce a zvukový signál předních/předních rohových snímačů se neaktivuje,
když je volicí páka v poloze P.
•Indikátor detekce a zvukový signál se neaktivují, když je použita parkovací brzda.
Při jízdě
Systém parkovacích snímačů
4-249

tIndikace detekce překážky
Je indikována poloha snímače, který detekoval překážku. Různé zóny se rozsvěcují podle
toho, v jaké vzdálenosti snímač překážku detekoval.
Jak se vozidlo přibližuje k překážce, rozsvěcuje se zóna bližší k vozidlu.

Zóny levého předního
rohového snímačeZóny pravého předního
rohového snímače
Zóny pravého zadního
rohového snímače Zóny levého zadního
rohového snímačeZóny předního snímače
Zóny zadního snímače
Při jízdě
Systém parkovacích snímačů
4-250

Upozornění na problém v systému
Pokud nastane některý z problémů uvedených v tabulce, je řidič informován, jak je zde
uvedeno, a to v závislosti na typu systému.
Odpojení Řešení
Odpojení
V systému může být závada. Nechejte si co nejdříve vůz
zkontrolovat u kvalifikovaného opravce, doporučujeme
obrátit se na autorizovaného opravce vozů Mazda.
Porucha systému
V systému může být závada. Nechejte si co nejdříve vůz
zkontrolovat u kvalifikovaného opravce, doporučujeme
obrátit se na autorizovaného opravce vozů Mazda.
Námraza/
znečištění
Mohlo dojít ke znečištění snímače, indikace upozorňuje
na konkrétní snímač. Pokud se funkce systému neobnoví,
nechejte si vůz zkontrolovat u kvalifikovaného opravce,
doporučujeme obrátit se na autorizovaného opravce vozů
Mazda.
Při jízdě
Systém parkovacích snímačů
4-251
