4. Odpojte žárovku z objímky.

5. Poté nainstalujte novou žárovku
v opačném pořadí úkonů, než jak jste ji
demontovali.
Koncová světla (strana víka
zavazadlového prostoru / strana
zadních výklopných dveří) (vozy s LED
světlomety)
Světelný zdroj obsahující LED nelze měnit
jednotlivě, protože se jedná o integrovanou
jednotku.
Světelný zdroj obsahující LED je nutno
vyměňovat společně s celou jednotkou.
Pokud je její výměna nezbytná,
doporučujeme obrátit se na autorizovaného
opravce vozů Mazda.
Koncová světla (strana víka
zavazadlového prostoru / strana
zadních výklopných dveří) (vozy s LED
světlomety), zpětný světlomet, zadní
mlhové světlo*
Sedan
1. Ujistěte se, že je spínač zapalování
v poloze OFF a spínač světlometů
v poloze OFF.
2. Vytáhněte středy jednotlivých
plastových příchytek, příchytky
vytáhněte a odkryjte obložení víka
zavazadlového prostoru.

Demontáž
Montáž
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-62*N
které modely.

3.(Zpětný světlomet, Zadní mlhové
světlo)
Odpojte elektrický konektor od
žárovky tak, že prsty stisknete jazýček
na konektoru a konektor vytáhněte.

4. Otočte sestavu objímky a žárovky proti
směru hodinových ručiček a vytáhněte
ji.
5. Odpojte žárovku z objímky.
Koncová světla (strana víka
zavazadlového prostoru)

Zpětný světlomet, Zadní mlhové
světlo

6. Poté nainstalujte novou žárovku
v opačném pořadí úkonů, než jak jste ji
demontovali.
Komb i
1. Ujistěte se, že je spínač zapalování
v poloze OFF a spínač světlometů
v poloze OFF.
2. Sejměte kryt jeho vypáčením plochým
šroubovákem obaleným v hadru.

3. Otočte sestavu objímky a žárovky proti
směru hodinových ručiček a vytáhněte
ji.
4. Odpojte žárovku z objímky.
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-63

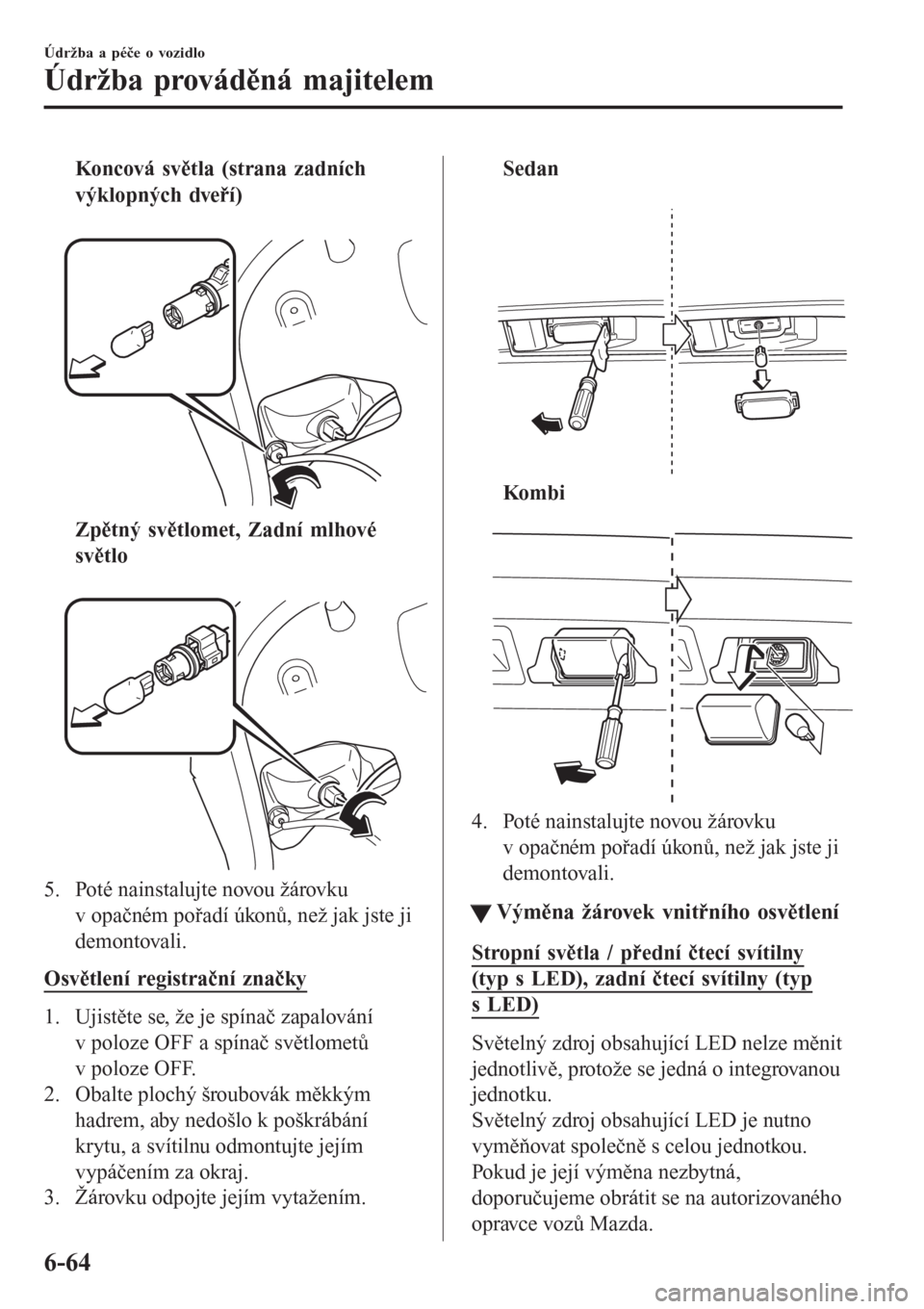

Koncová světla (strana zadních
výklopných dveří)

Zpětný světlomet, Zadní mlhové
světlo

5. Poté nainstalujte novou žárovku
v opačném pořadí úkonů, než jak jste ji
demontovali.
Osvětlení registrační značky
1. Ujistěte se, že je spínač zapalování
v poloze OFF a spínač světlometů
v poloze OFF.
2. Obalte plochý šroubovák měkkým
hadrem, aby nedošlo k poškrábání
krytu, a svítilnu odmontujte jejím
vypáčením za okraj.
3. Žárovku odpojte jejím vytažením.
Sedan

Ko m b i

4. Poté nainstalujte novou žárovku
v opačném pořadí úkonů, než jak jste ji
demontovali.
ttVýměna žárovek vnitřního osvětlení
Stropní světla / přední čtecí svítilny
(typ s LED), zadní čtecí svítilny (typ
s LED)
Světelný zdroj obsahující LED nelze měnit
jednotlivě, protože se jedná o integrovanou
jednotku.
Světelný zdroj obsahující LED je nutno
vyměňovat společně s celou jednotkou.
Pokud je její výměna nezbytná,
doporučujeme obrátit se na autorizovaného
opravce vozů Mazda.
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-64

Stropní světla / přední čtecí svítilny
(typ se žárovkami), zadní čtecí svítilny
(typ se žárovkami), osvětlení
kosmetických zrcátek*, osvětlení ve
dveřích
1. Obalte malý plochý šroubovák
měkkým hadrem, aby nedošlo
k poškrábání krytu a svítilnu
odmontujte jejím vypáčením za okraj.
2. Žárovku odpojte jejím vytažením.
Stropní svítilny / Přední bodová
světla


Zadní bodová světla


Osvětlení kosmetického zrcátka *
Údržba a péče o vozidlo
Údržba prováděná majitelem
*N
které modely.6-65

Osvětlení ve dveřích
3. Poté nainstalujte novou žárovku
v opačném pořadí úkonů, než jak jste ji
demontovali.
Osvětlení zavazadlového prostoru
(sedan)
1. Stiskněte obě strany svítilny a
vytáhněte ji.
2. Žárovku odpojte jejím vytažením.

3. Poté nainstalujte novou žárovku
v opačném pořadí úkonů, než jak jste ji
demontovali.
Osvětlení zavazadlového prostoru
(kombi)
(Typ LED)
Světelný zdroj obsahující LED nelze měnit
jednotlivě, protože se jedná o integrovanou
jednotku.
Světelný zdroj obsahující LED je nutno
vyměňovat společně s celou jednotkou.
Pokud je její výměna nezbytná,
doporučujeme obrátit se na autorizovaného
opravce vozů Mazda.
(Typ se žárovkou)
1. Obalte malý plochý šroubovák
měkkým hadrem, aby nedošlo
k poškrábání krytu, a svítilnu
odmontujte jejím vypáčením za okraj.
2. Odpojte elektrický konektor od
žárovky tak, že prsty stisknete jazýček
na konektoru a konektor vytáhněte.
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-66

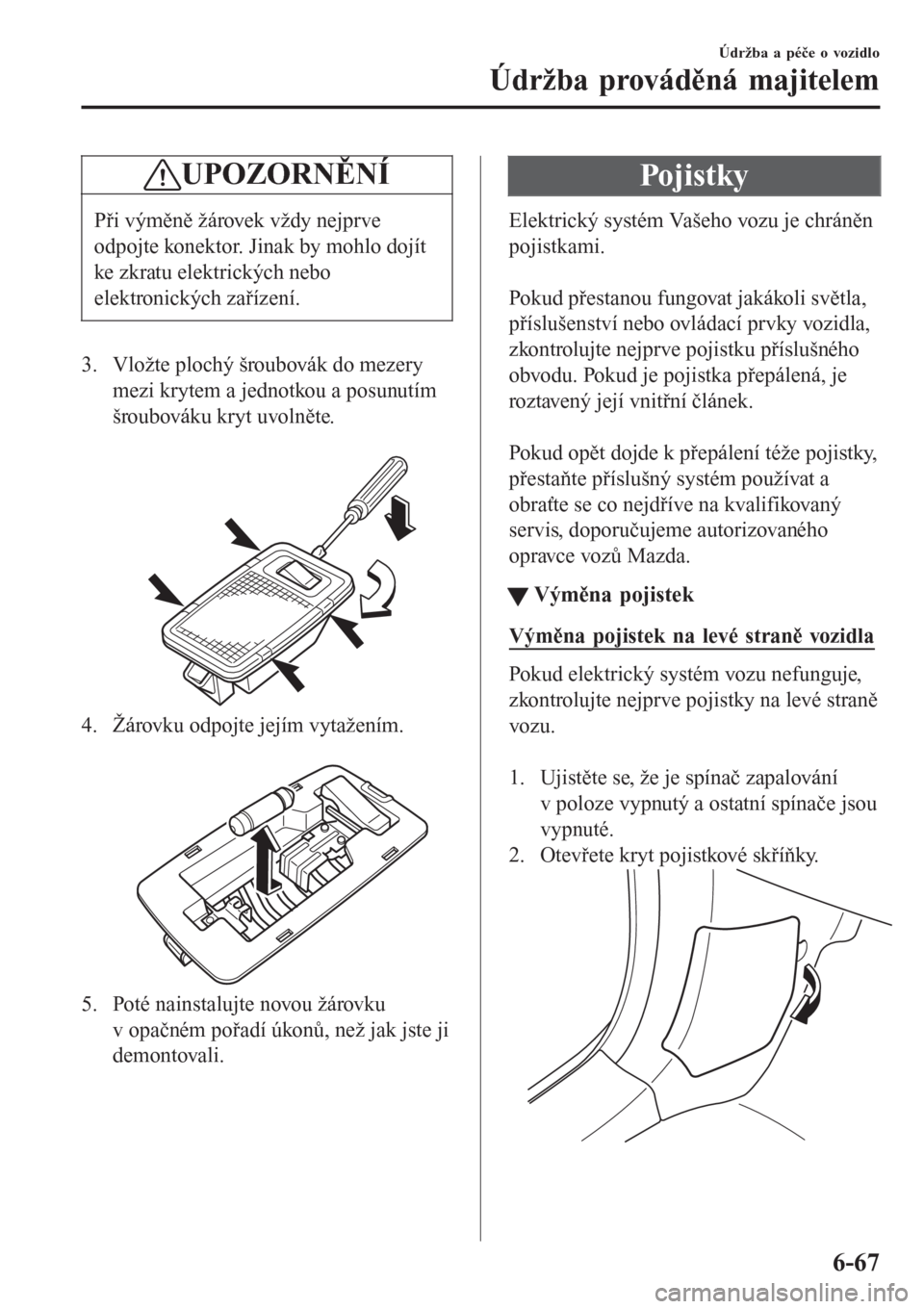

UPOZORNĚNÍ
Při výměně žárovek vždy nejprve
odpojte konektor. Jinak by mohlo dojít
ke zkratu elektrických nebo
elektronických zařízení.
3. Vložte plochý šroubovák do mezery
mezi krytem a jednotkou a posunutím
šroubováku kryt uvolněte.

4. Žárovku odpojte jejím vytažením.

5. Poté nainstalujte novou žárovku
v opačném pořadí úkonů, než jak jste ji
demontovali.
Poji stky
Elektrický systém Vašeho vozu je chráněn
pojistkami.

Pokud přestanou fungovat jakákoli světla,
příslušenství nebo ovládací prvky vozidla,
zkontrolujte nejprve pojistku příslušného
obvodu. Pokud je pojistka přepálená, je
roztavený její vnitřní článek.

Pokud opět dojde k přepálení téže pojistky,
přestaňte příslušný systém používat a
obraťte se co nejdříve na kvalifikovaný
servis, doporučujeme autorizovaného
opravce vozů Mazda.
ttVýměna pojistek
Výměna pojistek na levé straně vozidla
Pokud elektrický systém vozu nefunguje,
zkontrolujte nejprve pojistky na levé straně
vozu.

1. Ujistěte se, že je spínač zapalování
v poloze vypnutý a ostatní spínače jsou
vypnuté.
2. Otevřete kryt pojistkové skříňky.
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-67

3. Pomocí spony na vytahování
připevněné na krytu pojistkové skříňky
přímým tahem vyjměte pojistku
z jejího konektoru.
4. Zkontrolujte ji, a pokud je spálená,
vyměňte ji za novou.
NormálníPřepálená
5. Vložte novou pojistku se stejnou
ampérovou hodnotou a zkontrolujte,
zda je pevně usazena. Pokud není
usazená pevně, nechejte si ji nasadit
odborníkem. Doporučujeme obrátit se
na autorizovaného opravce vozů
Mazda.
Pokud nemáte k dispozici žádné
náhradní pojistky, můžete si jednu
o stejné hodnotě „vypůjčit“ z obvodu,
který není pro provoz vozidla nezbytně
nutný, například z obvodu AUDIO
nebo OUTLET.
UPOZORNĚNÍ
Pojistku vždy vyměňujte za originální
pojistku Mazda nebo ekvivalentní
pojistku stejné hodnoty. V opačném
případě by mohlo dojít k poškození
elektrického systému vozidla.
6. Znovu nasaďte kryt a ujistěte se, že je
bezpečně nasazený.
Výměna pojistek pod kapotou
Pokud hlavní světlomety nebo jiné
elektrické zařízení nefungují a pojistky
v kabině vozu jsou v pořádku, zkontrolujte
pojistkovou skříň v motorovém prostoru.
Je-li pojistka přepálená, musíte ji vyměnit.
Postupujte takto:

1. Ujistěte se, že je spínač zapalování
v poloze vypnutý a ostatní spínače jsou
vypnuté.
2. Demontujte kryt pojistkové skříně.
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-68

3. Pokud je spálená MAIN (HLAVNÍ)
pojistka, vyměňte ji za novou se
stejnou ampérovou hodnotou.
Normální
Přepálená
VA R O V Á N Í
Nevyměňujte si hlavní pojistku ani
multiplexní pomalou pojistku sami.
Výměnu hlavní pojistky přenechejte
kvalifikovanému opravci,
doporučujeme autorizovaného
opravce vozů Mazda:
Výměna těchto pojistek svépomocí
je nebezpečná, protože se jedná
o vysokonapěťové pojistky.
Nesprávné provedení výměny této
pojistky může způsobit úraz
elektrickým proudem, případné
zkratování může způsobit požár.
4. Znovu nasaďte kryt a ujistěte se, že je
bezpečně nasazený.
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-69
