Grupa 2
Deca mase između 15 kg i 25 kg i koja su prevelika za
sistem za vezivanje dece Grupe 1 mogu da koriste
sistem za vezivanje dece Grupe 2.
Kako se vidi na sl. C, sistem za vezivanje dece Grupe
2 pravilno postavlja dete u odnosu na sigurnosni
pojas, tako da pojas za rame pravilno prelazi preko
grudi, a ne preko vrata deteta, a pojas za krilo stoji
uz karlicu a ne uz trbuh.Grupa 3
Deca mase između 22 kg i 36 kg koja su dovoljno
visoka da mogu da koriste sigurnosni pojas za
odrasle mogu da koriste sistem za vezivanje dece
grupe 3. Sistem za vezivanje dece grupe 3 postavlja
pojas za krilo na karlicu deteta. Dete mora da bude
dovoljno visoko da mu rameni pojas prelazi preko
grudi a ne preko vrata.
Sl. D. je primer sistema za vezivanje dece grupe 3
pravilno postavljenog na zadnjem sedištu.UPOZORENJE!
• Nepravilno postavljanje može da dovede do
otkaza sistema za vezivanje beba ili dece. Sistem
može biti labav u toku sudara. Može doći do
teških povreda ili smrti deteta. Pri postavljanju
sistema za vezivanje beba ili dece postupajte
strogo prema uputstvima proizvođača sistema
za vezivanje dece.
• Nemojte da pomerate sedište unapred ili
unazad kada na njega postavite sistem za
vezivanje dece, jer tako možete da razlabavite
pričvršćivače. Uklonite sistem za vezivanje dece
pre nego što podesite položaj sedišta. Kada
podesite sedište, ponovo postavite sistem za
vezivanje dece.
• Kada se sistem za vezivanje dece ne koristi,
pričvrstite ga sigurnosnim pojasom ili ISOFIX
pričvršćivačima, ili ga uklonite iz vozila.
Nemojte ga ostavljati u vozilu, a da ga ne
fiksirate. U slučaju iznenadnog zaustavljanja ili
saobraćajne nezgode, on može da udari putnike
ili u naslone sedišta i izazove teške telesne
povrede.
Sl. CSl. D
53

Pogodnost upotrebe putničkih sedišta sa
univerzalnim sistemima za vezivanje dece
U skladu sa evropskom direktivom 2000/3/EC,
pogodnost svakog putničkog sedišta za postavljanjeuniverzalnog sistema za vezivanje dece je prikazana u
sledećoj tabeli:
Prikaz univerzalnih položaja sedenja dece
Grupa Masa Prednje sedište Zadnje srednje sedište Zadnje sedište sa strane
Grupa 0, 0+ do 13 kg X U U
Grupa 1 9-18 kg X U U
Grupa 2 15-25 k X U U
Grupa 3 22-36 kg X U U
Ključ korišćenih oznaka u tabeli iznad:
• U = Pogodno za „univerzalnu“ kategoriju sistema
vezivanja koja je odobrena za ovu težinsku grupu.
• X = Ovo sedište nije pogodno za decu ove
težinske grupe.
Sigurnosni pojasevi za stariju decu
Deca visine preko 1,50 m mogu da nose sigurnosne
pojaseve umesto da koriste sistem za vezivanje dece.
Primenite ovaj jednostavni test od 5 koraka da
proverite da li sigurnosni pojas odgovara detetu ili
ono treba i dalje da koristi sistem za vezivanje dece izgrupe 2 ili grupe 3 kako bi se postiglo da sigurnosni
pojas bolje odgovara detetu:
1. Može li dete da sedne tako da bude naslonjeno na
naslon sedišta vozila?
2. Da li su kolena deteta udobno savijena preko
prednje strane sedišta dok je ono naslonjeno na
naslon sedišta?
3. Da li sigurnosni pojas za rame prelazi preko
detetovog ramena između vrata i ruke?4. Da li je pojas za krilo u najnižem mogućem
položaju - da li dodiruje butine, a ne dodirujući
stomak?
5. Da li dete može da sedi u tom položaju u toku
celog puta?
54

Ako je odgovor na bilo koje od ovih pitanja “ne”, to
znači da je detetu u tom vozilu i dalje potreban
sistem za vezivanje dece iz grupe 2 ili 3. Ako dete
koristi sigurnosni pojas za krilo/rame, proverite
povremeno kako pojas stoji i uverite se da je kopča
sigurnosnog pojasa zakopčana. Ako se dete izvija ili
povija, to može pomeriti pojas sa mesta na kome
treba da stoji. Ako pojas za rame dodiruje lice ili vrat,
pomerite dete bliže sredini vozila ili koristite sedište
za podizanje da bi sigurnosni pojas stajao kako treba.
UPOZORENJE!
Nikada ne dozvolite detetu da stavi sigurnosni
pojas za rame ispod pazuha ili iza leđa. U slučaju
sudara sigurnosni pojas za rame neće efikasno
zaštiti dete, što može dovesti do teških povreda
ili smrti. Dete bi trebalo da uvek koristi
sigurnosni pojas koji je pravilno postavljen i na
rame i na krilo.ISOFIX Sistem za vezivanje
Vaše vozilo je opremljeno ISOFIX pričvršćivačima
sistema za vezivanje dece. Taj sistem omogućava
postavljanje dečijih sedišta sa ISOFIX sistemom bez
korišćenja sigurnosnih pojaseva vozila. Sistem
ISOFIX se sastoji od dva donja pričvršćivača na
pregibu između donjeg dela i naslona sedišta i gornji
pričvršćivač, koji se nalazi iza sedišta.
Primer univerzalnog ISOFIX sistema za vezivanje
dece za masenu grupu 1 je prikazan na sl. E. ISOFIX
sistemi za vezivanje dece su dostupni i za ostale
masene grupe.Lokacija ISOFIX pričvršćivača
Donji pričvršćivači su okrugle šipke koje se nalaze na
mestu gde se zadnja strana donjeg dela sedišta spaja
sa naslonom sedišta, ispod simbola za pričvršćivače
na naslonu sedišta. Vidljivi su samo kada pogurate
zadnje sedište kako biste postavili sistem za vezivanje
dece. Lako ćete ih napipati ako pređete prstom duž
razmaka između naslona i donjeg dela sedišta.
Lokacija pričvršćivača za traku
Pričvršćivači za traku se nalaze na naslonima svih
zadnjih sedišta. Da biste im pristupili, povucite
tapaciranu podnu ploču od naslona sedišta i videćete
gornje pričvršćivače za traku.
Sl. E
ISOFIX pričvršćivači
55

ISOFIX sistemi za vezivanje dece poseduju krutu
polugu sa svake strane. Na svakom se nalazi
konektor za povezivanje sa donjim pričvršćivačem i
mogućnost podešavanja čvršće veze sa
pričvršćivačem. Sistemi za vezivanje dece okrenuti
ka napred i neki sistemi okrenuti ka nazad takođe
mogu imati traku za pričvršćivanje. Traka ima kuku
na kraju koja se kači na gornji pričvršćivač za traku i
mogućnost zatezanja trake nakon povezivanja sa
pričvršćivačem.
ISOFIX za srednje sedište:
UPOZORENJE!
• Nemojte da postavljate sistem za vezivanje
dece na sedište u sredini pomoću ISOFIX
sistema. Nijedan tip ISOFIX sistema za
vezivanje dece nije odobren za upotrebu u tom
položaju.
(Nastavak)
UPOZORENJE!(Nastavak)
• Nemojte da postavljate ISOFIX sistem za
vezivanje dece pomoću centralnih pričvršćivača
za traku. Ako želite da postavite sedište za decu
na sedište u sredini, upotrebite sigurnosni pojas.
• Nikada ne koristite isti donji priključak za više
sistema za vezivanje dece. Pogledajte
„Postavljanje ISOFIX sistema za vezivanje dece“
radi uputstava za tipičnu instalaciju.

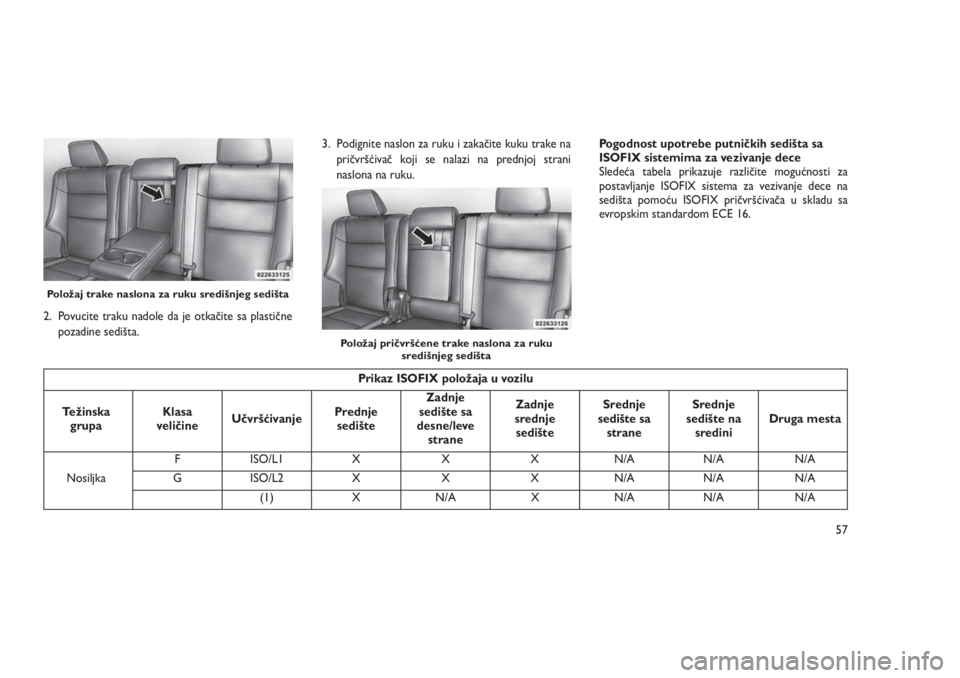

Traka središnjeg naslona za ruku
Za sisteme za vezivanje dece okrenute ka nazad i
pričvršćene u položaju središnjeg sedišta sa
sigurnosnim pojasevima vozila, položaj zadnjeg
središnjeg sedišta ima traku naslona za ruku koja
osigurava da naslon za ruku bude u uspravnom
položaju.
1. Najpre spustite naslon za ruku da biste pristupili
traci središnjeg naslona za ruku. Traka se nalazi
iza naslona za ruku i zakačena je na plastičnu
pozadinu sedišta.
Uklanjanje podne obloge sa tepihom radi
pristupanja gornjem pričvršćivaču za traku
Uklanjanje podne obloge sa tepihom radi
pristupanja gornjem pričvršćivaču za traku
56

2. Povucite traku nadole da je otkačite sa plastične
pozadine sedišta.3. Podignite naslon za ruku i zakačite kuku trake na
pričvršćivač koji se nalazi na prednjoj strani
naslona na ruku.Pogodnost upotrebe putničkih sedišta sa
ISOFIX sistemima za vezivanje dece
Sledeća tabela prikazuje različite mogućnosti za
postavljanje ISOFIX sistema za vezivanje dece na
sedišta pomoću ISOFIX pričvršćivača u skladu sa
evropskim standardom ECE 16.
Prikaz ISOFIX položaja u vozilu
Težinska
grupaKlasa
veličineUčvršćivanjePrednje
sedišteZadnje
sedište sa
desne/leve
straneZadnje
srednje
sedišteSrednje
sedište sa
straneSrednje
sedište na
srediniDruga mesta
NosiljkaF ISO/L1 X X X N/A N/A N/A
G ISO/L2 X X X N/A N/A N/A
(1) X N/A X N/A N/A N/A
Položaj trake naslona za ruku središnjeg sedišta
Položaj pričvršćene trake naslona za ruku
središnjeg sedišta
57

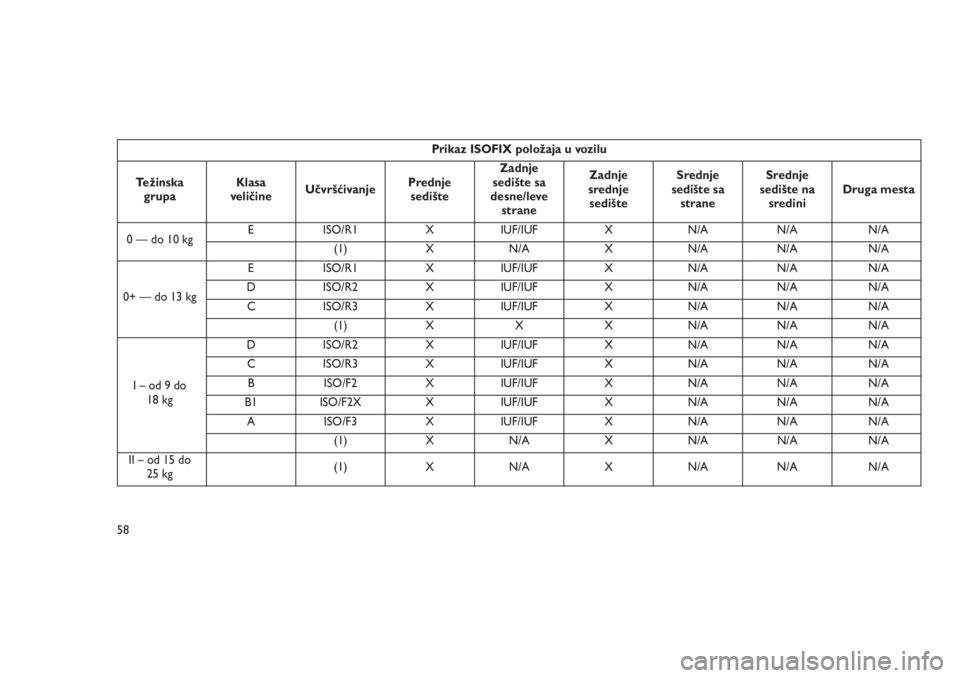

Prikaz ISOFIX položaja u vozilu
Težinska
grupaKlasa
veličineUčvršćivanjePrednje
sedišteZadnje
sedište sa
desne/leve
straneZadnje
srednje
sedišteSrednje
sedište sa
straneSrednje
sedište na
srediniDruga mesta
0—do10kgE ISO/R1 X IUF/IUF X N/A N/A N/A
(1) X N/A X N/A N/A N/A
0+—do13kgE ISO/R1 X IUF/IUF X N/A N/A N/A
D ISO/R2 X IUF/IUF X N/A N/A N/A
C ISO/R3 X IUF/IUF X N/A N/A N/A
(1) X X X N/A N/A N/A
I–od9do
18 kgD ISO/R2 X IUF/IUF X N/A N/A N/A
C ISO/R3 X IUF/IUF X N/A N/A N/A
B ISO/F2 X IUF/IUF X N/A N/A N/A
B1 ISO/F2X X IUF/IUF X N/A N/A N/A
A ISO/F3 X IUF/IUF X N/A N/A N/A
(1) X N/A X N/A N/A N/A
II–od15do
25 kg(1) X N/A X N/A N/A N/A
58

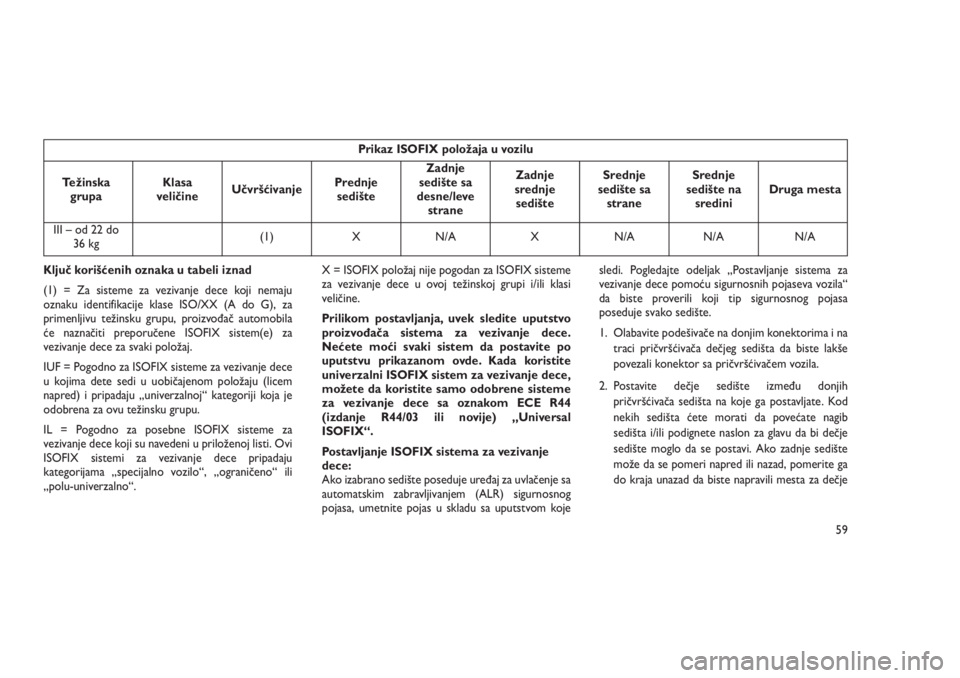

Prikaz ISOFIX položaja u vozilu
Težinska
grupaKlasa
veličineUčvršćivanjePrednje
sedišteZadnje
sedište sa
desne/leve
straneZadnje
srednje
sedišteSrednje
sedište sa
straneSrednje
sedište na
srediniDruga mesta
III–od22do
36 kg(1) X N/A X N/A N/A N/A
Ključ korišćenih oznaka u tabeli iznad
(1) = Za sisteme za vezivanje dece koji nemaju
oznaku identifikacije klase ISO/XX (A do G), za
primenljivu težinsku grupu, proizvođač automobila
će naznačiti preporučene ISOFIX sistem(e) za
vezivanje dece za svaki položaj.
IUF = Pogodno za ISOFIX sisteme za vezivanje dece
u kojima dete sedi u uobičajenom položaju (licem
napred) i pripadaju „univerzalnoj“ kategoriji koja je
odobrena za ovu težinsku grupu.
IL = Pogodno za posebne ISOFIX sisteme za
vezivanje dece koji su navedeni u priloženoj listi. Ovi
ISOFIX sistemi za vezivanje dece pripadaju
kategorijama „specijalno vozilo“, „ograničeno“ ili
„polu-univerzalno“.X = ISOFIX položaj nije pogodan za ISOFIX sisteme
za vezivanje dece u ovoj težinskoj grupi i/ili klasi
veličine.
Prilikom postavljanja, uvek sledite uputstvo
proizvođača sistema za vezivanje dece.
Nećete moći svaki sistem da postavite po
uputstvu prikazanom ovde. Kada koristite
univerzalni ISOFIX sistem za vezivanje dece,
možete da koristite samo odobrene sisteme
za vezivanje dece sa oznakom ECE R44
(izdanje R44/03 ili novije) „Universal
ISOFIX“.
Postavljanje ISOFIX sistema za vezivanje
dece:
Ako izabrano sedište poseduje uređaj za uvlačenje sa
automatskim zabravljivanjem (ALR) sigurnosnog
pojasa, umetnite pojas u skladu sa uputstvom kojesledi. Pogledajte odeljak „Postavljanje sistema za
vezivanje dece pomoću sigurnosnih pojaseva vozila“
da biste proverili koji tip sigurnosnog pojasa
poseduje svako sedište.
1. Olabavite podešivače na donjim konektorima i na
traci pričvršćivača dečjeg sedišta da biste lakše
povezali konektor sa pričvršćivačem vozila.
2. Postavite dečje sedište između donjih
pričvršćivača sedišta na koje ga postavljate. Kod
nekih sedišta ćete morati da povećate nagib
sedišta i/ili podignete naslon za glavu da bi dečje
sedište moglo da se postavi. Ako zadnje sedište
može da se pomeri napred ili nazad, pomerite ga
do kraja unazad da biste napravili mesta za dečje
59

sedište. Možete i da pomerite prednje sedište
unapred da biste dobili više prostora za dečje
sedište.
3. Povežite konektore sistema za vezivanje sa
donjim pričvršćivačima na izabranom sedištu.
4. Ako sistem poseduje pričvršćivač za traku,
povežite ga sa gornjim pričvršćivačem sedišta. Da
biste videli uputstva za povezivanje pričvršćivača
trake pogledajte odeljak „Postavljanje sistema za
vezivanje dece pomoću gornjeg pričvršćivača za
traku“.
5. Zategnite sve trake pomeranjem sistema za
vezivanje unazad i nadole ka sedištu. Smanjite
labavost traka u skladu sa uputstvima proizvođača
sistema za vezivanje dece.
6. Proverite da li je sistem za vezivanje dece čvrsto
postavljen povlačenjem dečjeg sedišta napred-
nazad po putanji pojasa. Ne bi smelo da se
pomera više od 25 mm u bilo kom pravcu.UPOZORENJE!
• Nepravilno postavljanje sistema za vezivanje
dece u ISOFIX pričvršćivače može da izazove
kvar sistema. Može doći do teških povreda ili
smrti deteta. Pri postavljanju sistema za
vezivanje beba ili dece postupajte strogo prema
uputstvima proizvođača sistema za vezivanje
dece.
• Pričvršćivači za sistem za vezivanje dece
konstruisani su da izdrže samo opterećenje koje
može da stvori pravilno podešen sistem za
vezivanje dece. Oni se ne smeju ni u kom slučaju
koristiti kao sigurnosni pojasevi za odrasle, niti
kao pojasevi druge namene; takođe se ne smeju
upotrebljavati za kačenje drugih stvari ili
opreme za vozilo.
• Sistem za vezivanje dece bi trebalo postavljati
samo dok je vozilo zaustavljeno. Škljocanje
označava da je ISOFIX sistem za vezivanje dece
pravilno pričvršćen za nosače.Postavljanje sistema za vezivanje dece
pomoću gornjeg pričvršćivača za traku:
1. Pogledajte iza sedišta na kom želite da postavite
sistem za vezivanje dece i potražite pričvršćivač
za traku. Možda ćete morati da pomerite sedište
napred da biste lakše došli do pričvršćivača. Ako
na tom sedištu nema gornjeg pričvršćivača,
pomerite sistem za vezivanje dece na drugo
sedište, ako je na njemu dostupan pričvršćivač.
2. Da biste pristupili gornjim pričvršćivačima za
traku iznad zadnjeg sedišta, povucite podnu
oblogu sa tepihom sa naslona sedišta; time ćete
otkriti gornje pričvršćivače za traku.
60
