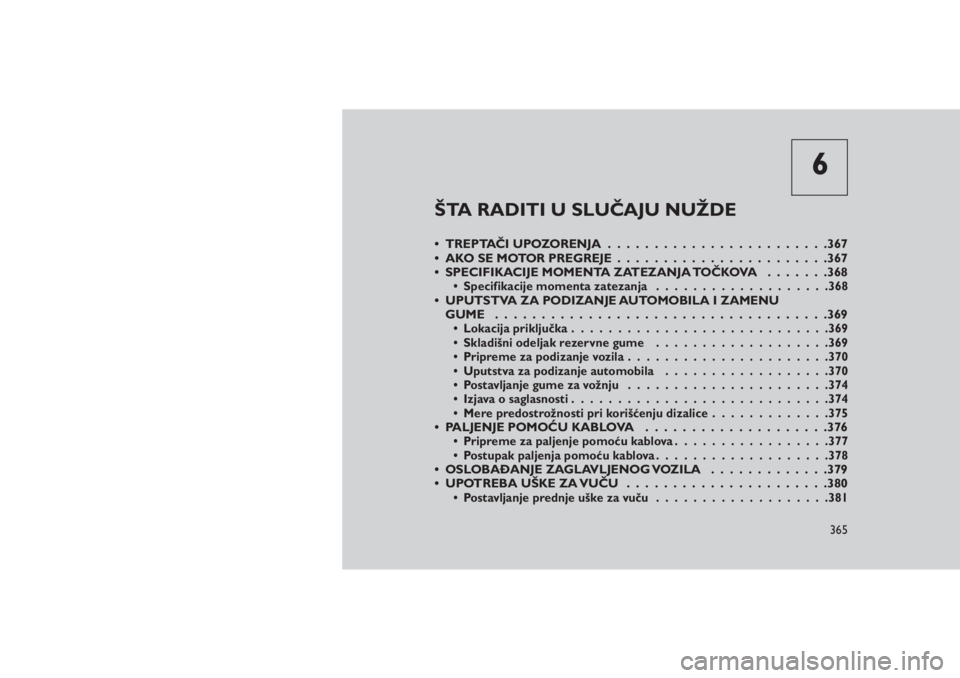

2016 JEEP GRAND CHEROKEE Knjižica za upotrebu i održavanje (in Serbian)

6
ŠTA RADITI U SLUČAJU NUŽDE
• TREPTAČI UPOZORENJA........................367
• AKO SE MOTOR PREGREJE.......................367
• SPECIFIKACIJE MOMENTA ZATEZANJA TOČKOVA.......368
• Specifikacije momenta zatezanja...................368• UPUTSTVA ZA PODIZANJE AUTOMOBILA I ZAMENU
GUME . . . .................................369
• Lokacija priključka............................369
• Skladišni odeljak rezervne gume...................369
• Pripreme za podizanje vozila......................370
• Uputstva za podizanje automobila..................370
• Postavljanje gume za vožnju......................374
• Izjava o saglasnosti............................374
• Mere predostrožnosti pri korišćenju dizalice.............375
• PALJENJE POMOĆU KABLOVA ....................376• Pripreme za paljenje pomoću kablova.................377
• Postupak paljenja pomoću kablova...................378
• OSLOBAĐANJE ZAGLAVLJENOG VOZILA.............379
• UPOTREBA UŠKE ZA VUČU......................380
• Postavljanje prednje uške za vuču...................381
365

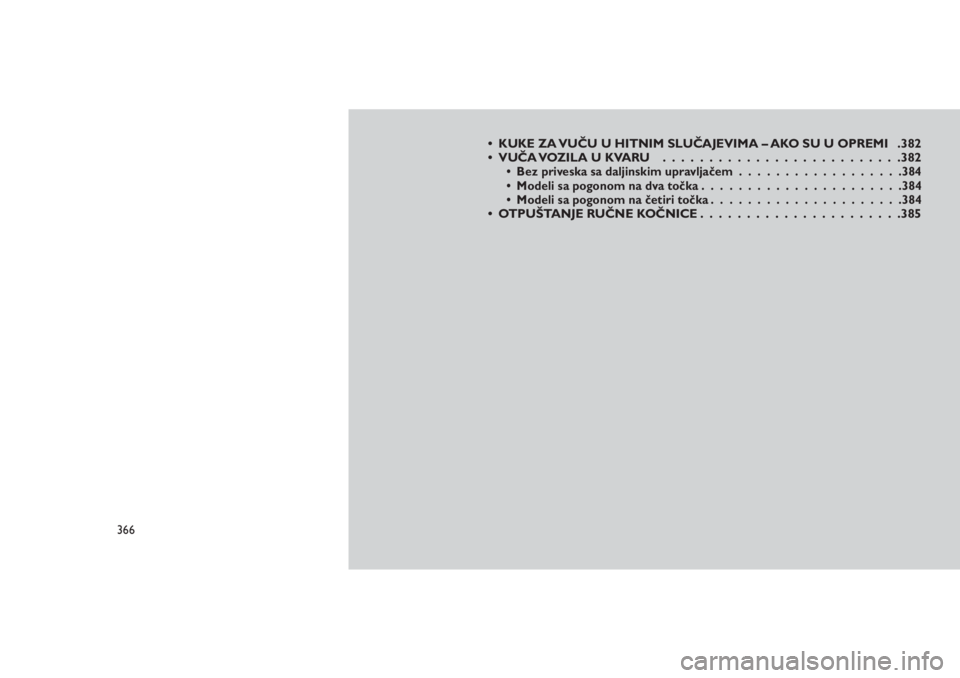

• KUKE ZA VUČU U HITNIM SLUČAJEVIMA – AKO SU U OPREMI .382
•VUČAVOZILAUKVARU ..........................382
• Bez priveska sa daljinskim upravljačem..................384
• Modeli sa pogonom na dva točka......................384
• Modeli sa pogonom na četiri točka.....................384
• OTPUŠTANJE RUČNE KOČNICE......................385
366

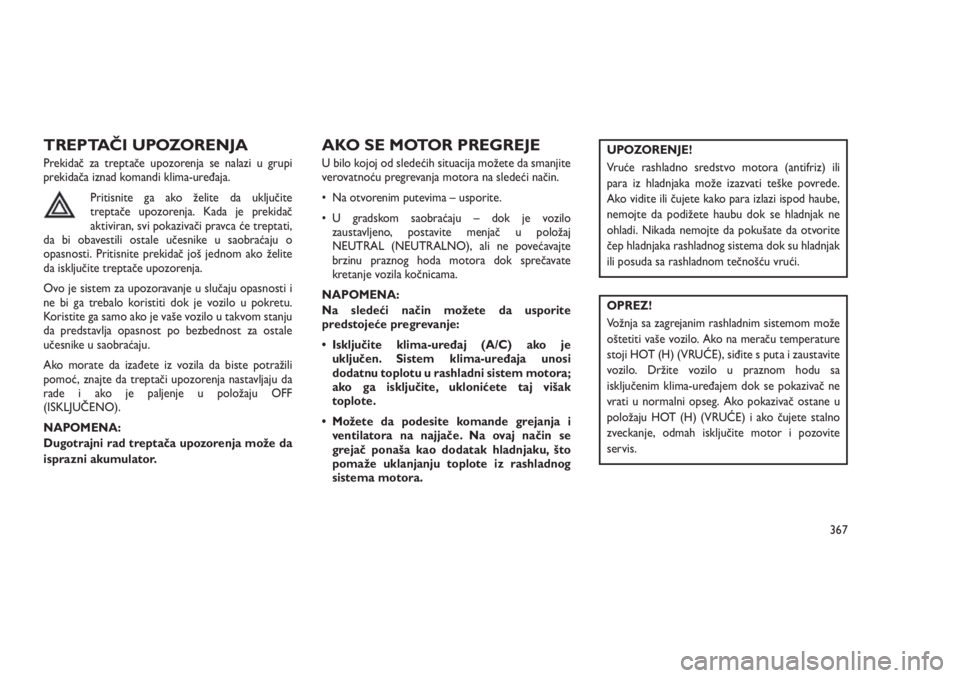

TREPTAČI UPOZORENJA
Prekidač za treptače upozorenja se nalazi u grupi
prekidača iznad komandi klima-uređaja.
Pritisnite ga ako želite da uključite
treptače upozorenja. Kada je prekidač
aktiviran, svi pokazivači pravca će treptati,
da bi obavestili ostale učesnike u saobraćaju o
opasnosti. Pritisnite prekidač još jednom ako želite
da isključite treptače upozorenja.
Ovo je sistem za upozoravanje u slučaju opasnosti i
ne bi ga trebalo koristiti dok je vozilo u pokretu.
Koristite ga samo ako je vaše vozilo u takvom stanju
da predstavlja opasnost po bezbednost za ostale
učesnike u saobraćaju.
Ako morate da izađete iz vozila da biste potražili
pomoć, znajte da treptači upozorenja nastavljaju da
rade i ako je paljenje u položaju OFF
(ISKLJUČENO).
NAPOMENA:
Dugotrajni rad treptača upozorenja može da
isprazni akumulator.
AKO SE MOTOR PREGREJE
U bilo kojoj od sledećih situacija možete da smanjite
verovatnoću pregrevanja motora na sledeći način.
• Na otvorenim putevima – usporite.
• U gradskom saobraćaju – dok je vozilo
zaustavljeno, postavite menjač u položaj
NEUTRAL (NEUTRALNO), ali ne povećavajte
brzinu praznog hoda motora dok sprečavate
kretanje vozila kočnicama.
NAPOMENA:
Na sledeći način možete da usporite
predstojeće pregrevanje:
• Isključite klima-uređaj (A/C) ako je
uključen. Sistem klima-uređaja unosi
dodatnu toplotu u rashladni sistem motora;
ako ga isključite, uklonićete taj višak
toplote.
• Možete da podesite komande grejanja i
ventilatora na najjače. Na ovaj način se
grejač ponaša kao dodatak hladnjaku, što
pomaže uklanjanju toplote iz rashladnog
sistema motora.UPOZORENJE!
Vruće rashladno sredstvo motora (antifriz) ili
para iz hladnjaka može izazvati teške povrede.
Ako vidite ili čujete kako para izlazi ispod haube,
nemojte da podižete haubu dok se hladnjak ne
ohladi. Nikada nemojte da pokušate da otvorite
čep hladnjaka rashladnog sistema dok su hladnjak
ili posuda sa rashladnom tečnošću vrući.
OPREZ!
Vožnja sa zagrejanim rashladnim sistemom može
oštetiti vaše vozilo. Ako na meraču temperature
stoji HOT (H) (VRUĆE), siđite s puta i zaustavite
vozilo. Držite vozilo u praznom hodu sa
isključenim klima-uređajem dok se pokazivač ne
vrati u normalni opseg. Ako pokazivač ostane u
položaju HOT (H) (VRUĆE) i ako čujete stalno
zveckanje, odmah isključite motor i pozovite
servis.
367

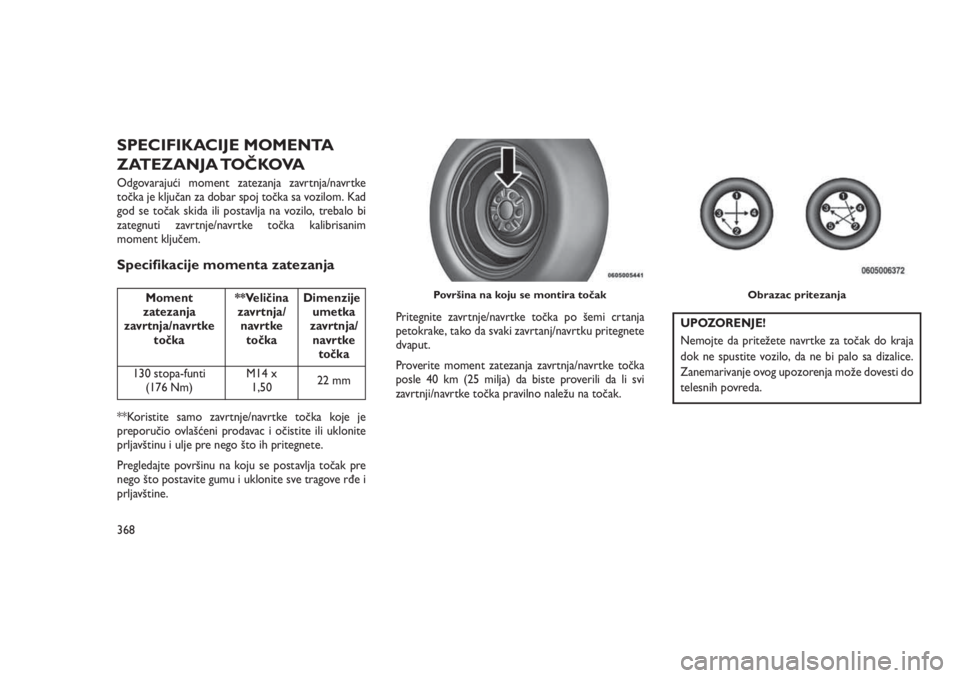

SPECIFIKACIJE MOMENTA
ZATEZANJA TOČKOVA
Odgovarajući moment zatezanja zavrtnja/navrtke
točka je ključan za dobar spoj točka sa vozilom. Kad
god se točak skida ili postavlja na vozilo, trebalo bi
zategnuti zavrtnje/navrtke točka kalibrisanim
moment ključem.
Specifikacije momenta zatezanja
Moment
zatezanja
zavrtnja/navrtke
točka**Veličina
zavrtnja/
navrtke
točkaDimenzije
umetka
zavrtnja/
navrtke
točka
130 stopa-funti
(176 Nm)M14 x
1,5022 mm
**Koristite samo zavrtnje/navrtke točka koje je
preporučio ovlašćeni prodavac i očistite ili uklonite
prljavštinu i ulje pre nego što ih pritegnete.
Pregledajte površinu na koju se postavlja točak pre
nego što postavite gumu i uklonite sve tragove rđe i
prljavštine.Pritegnite zavrtnje/navrtke točka po šemi crtanja
petokrake, tako da svaki zavrtanj/navrtku pritegnete
dvaput.
Proverite moment zatezanja zavrtnja/navrtke točka
posle 40 km (25 milja) da biste proverili da li svi
zavrtnji/navrtke točka pravilno naležu na točak.
UPOZORENJE!
Nemojte da pritežete navrtke za točak do kraja
dok ne spustite vozilo, da ne bi palo sa dizalice.
Zanemarivanje ovog upozorenja može dovesti do
telesnih povreda.
Površina na koju se montira točakObrazac pritezanja
368

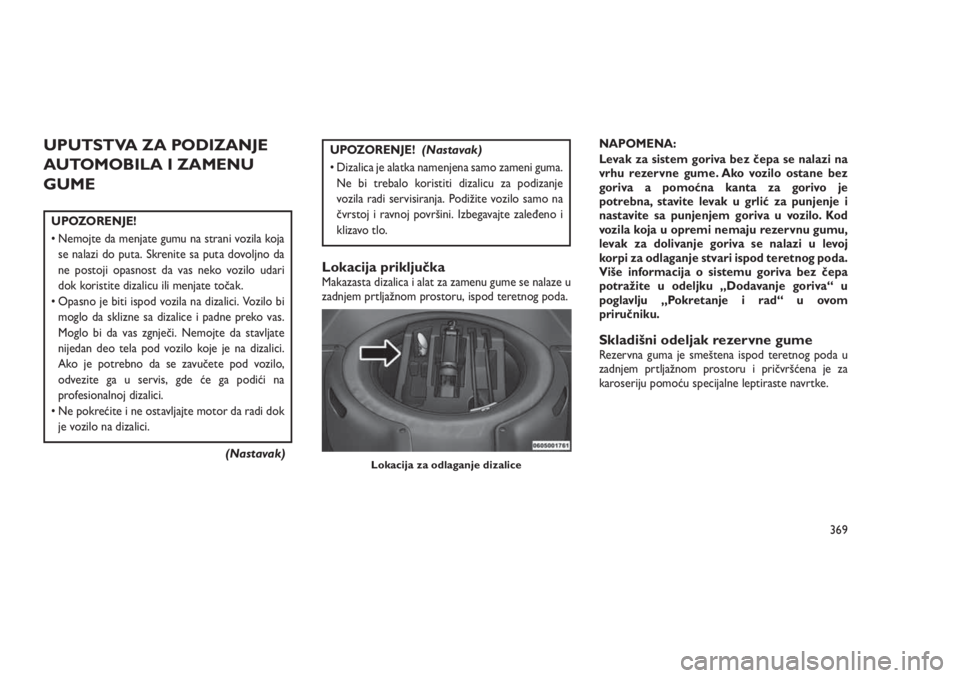

UPUTSTVA ZA PODIZANJE
AUTOMOBILA I ZAMENU
GUME
UPOZORENJE!
• Nemojte da menjate gumu na strani vozila koja
se nalazi do puta. Skrenite sa puta dovoljno da
ne postoji opasnost da vas neko vozilo udari
dok koristite dizalicu ili menjate točak.
• Opasno je biti ispod vozila na dizalici. Vozilo bi
moglo da sklizne sa dizalice i padne preko vas.
Moglo bi da vas zgnječi. Nemojte da stavljate
nijedan deo tela pod vozilo koje je na dizalici.
Ako je potrebno da se zavučete pod vozilo,
odvezite ga u servis, gde će ga podići na
profesionalnoj dizalici.
• Ne pokrećite i ne ostavljajte motor da radi dok
je vozilo na dizalici.
(Nastavak)
UPOZORENJE!(Nastavak)
• Dizalica je alatka namenjena samo zameni guma.
Ne bi trebalo koristiti dizalicu za podizanje
vozila radi servisiranja. Podižite vozilo samo na
čvrstoj i ravnoj površini. Izbegavajte zaleđeno i
klizavo tlo.
Lokacija priključkaMakazasta dizalica i alat za zamenu gume se nalaze u
zadnjem prtljažnom prostoru, ispod teretnog poda.NAPOMENA:
Levak za sistem goriva bez čepa se nalazi na
vrhu rezervne gume. Ako vozilo ostane bez
goriva a pomoćna kanta za gorivo je
potrebna, stavite levak u grlić za punjenje i
nastavite sa punjenjem goriva u vozilo. Kod
vozila koja u opremi nemaju rezervnu gumu,
levak za dolivanje goriva se nalazi u levoj
korpi za odlaganje stvari ispod teretnog poda.
Više informacija o sistemu goriva bez čepa
potražite u odeljku „Dodavanje goriva“ u
poglavlju „Pokretanje i rad“ u ovom
priručniku.
Skladišni odeljak rezervne gumeRezervna guma je smeštena ispod teretnog poda u
zadnjem prtljažnom prostoru i pričvršćena je za
karoseriju pomoću specijalne leptiraste navrtke.
Lokacija za odlaganje dizalice
369

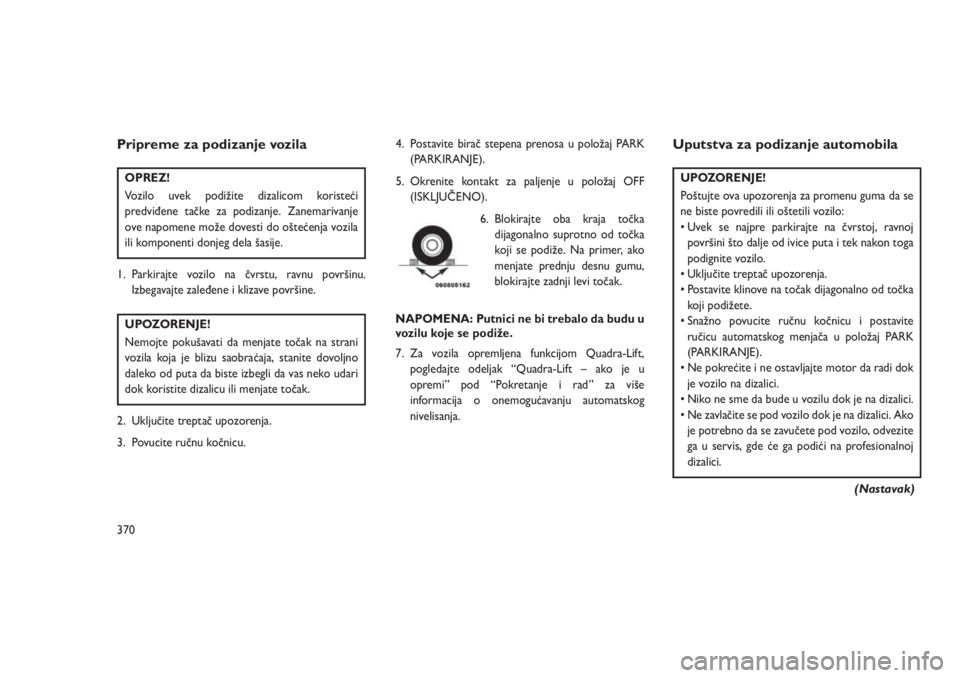

Pripreme za podizanje vozila
OPREZ!
Vozilo uvek podižite dizalicom koristeći
predviđene tačke za podizanje. Zanemarivanje
ove napomene može dovesti do oštećenja vozila
ili komponenti donjeg dela šasije.
1. Parkirajte vozilo na čvrstu, ravnu površinu.
Izbegavajte zaleđene i klizave površine.
UPOZORENJE!
Nemojte pokušavati da menjate točak na strani
vozila koja je blizu saobraćaja, stanite dovoljno
daleko od puta da biste izbegli da vas neko udari
dok koristite dizalicu ili menjate točak.
2. Uključite treptač upozorenja.
3. Povucite ručnu kočnicu.4. Postavite birač stepena prenosa u položaj PARK
(PARKIRANJE).
5. Okrenite kontakt za paljenje u položaj OFF
(ISKLJUČENO).
6. Blokirajte oba kraja točka
dijagonalno suprotno od točka
koji se podiže. Na primer, ako
menjate prednju desnu gumu,
blokirajte zadnji levi točak.
NAPOMENA: Putnici ne bi trebalo da budu u
vozilu koje se podiže.
7. Za vozila opremljena funkcijom Quadra-Lift,
pogledajte odeljak “Quadra-Lift – ako je u
opremi” pod “Pokretanje i rad” za više
informacija o onemogućavanju automatskog
nivelisanja.
Uputstva za podizanje automobila
UPOZORENJE!
Poštujte ova upozorenja za promenu guma da se
ne biste povredili ili oštetili vozilo:
• Uvek se najpre parkirajte na čvrstoj, ravnoj
površini što dalje od ivice puta i tek nakon toga
podignite vozilo.
• Uključite treptač upozorenja.
• Postavite klinove na točak dijagonalno od točka
koji podižete.
• Snažno povucite ručnu kočnicu i postavite
ručicu automatskog menjača u položaj PARK
(PARKIRANJE).
• Ne pokrećite i ne ostavljajte motor da radi dok
je vozilo na dizalici.
• Niko ne sme da bude u vozilu dok je na dizalici.
• Ne zavlačite se pod vozilo dok je na dizalici. Ako
je potrebno da se zavučete pod vozilo, odvezite
ga u servis, gde će ga podići na profesionalnoj
dizalici.
(Nastavak)
370

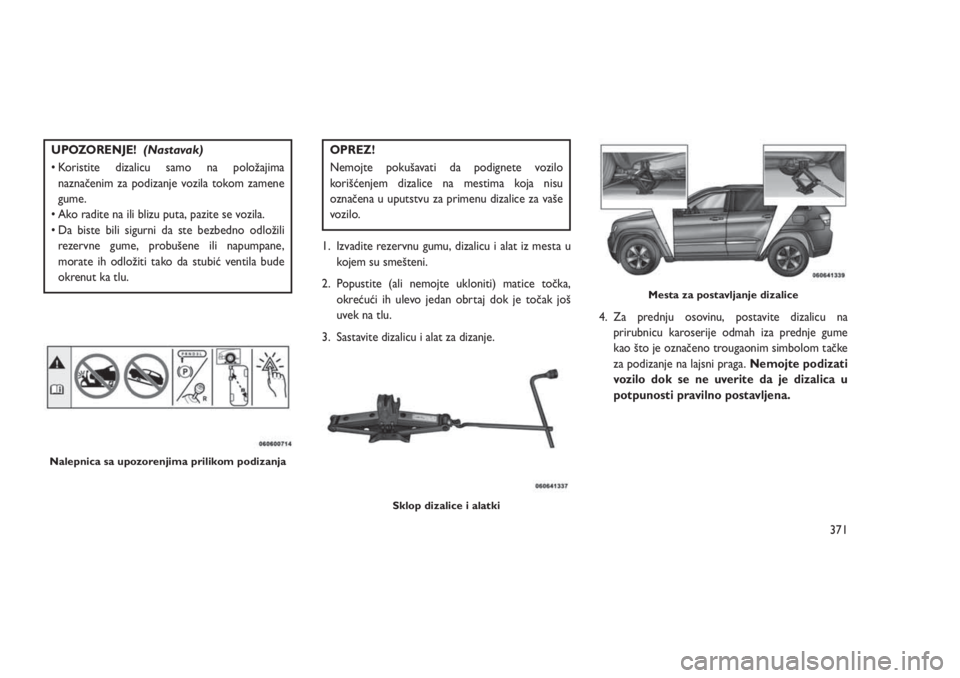

UPOZORENJE!(Nastavak)
• Koristite dizalicu samo na položajima
naznačenim za podizanje vozila tokom zamene
gume.
• Ako radite na ili blizu puta, pazite se vozila.
• Da biste bili sigurni da ste bezbedno odložili
rezervne gume, probušene ili napumpane,
morate ih odložiti tako da stubić ventila bude
okrenut ka tlu.
OPREZ!
Nemojte pokušavati da podignete vozilo
korišćenjem dizalice na mestima koja nisu
označena u uputstvu za primenu dizalice za vaše
vozilo.
1. Izvadite rezervnu gumu, dizalicu i alat iz mesta u
kojem su smešteni.
2. Popustite (ali nemojte ukloniti) matice točka,
okrećući ih ulevo jedan obrtaj dok je točak još
uvek na tlu.
3. Sastavite dizalicu i alat za dizanje.4. Za prednju osovinu, postavite dizalicu na
prirubnicu karoserije odmah iza prednje gume
kao što je označeno trougaonim simbolom tačke
za podizanje na lajsni praga.Nemojte podizati
vozilo dok se ne uverite da je dizalica u
potpunosti pravilno postavljena.
Nalepnica sa upozorenjima prilikom podizanja
Sklop dizalice i alatki
Mesta za postavljanje dizalice
371

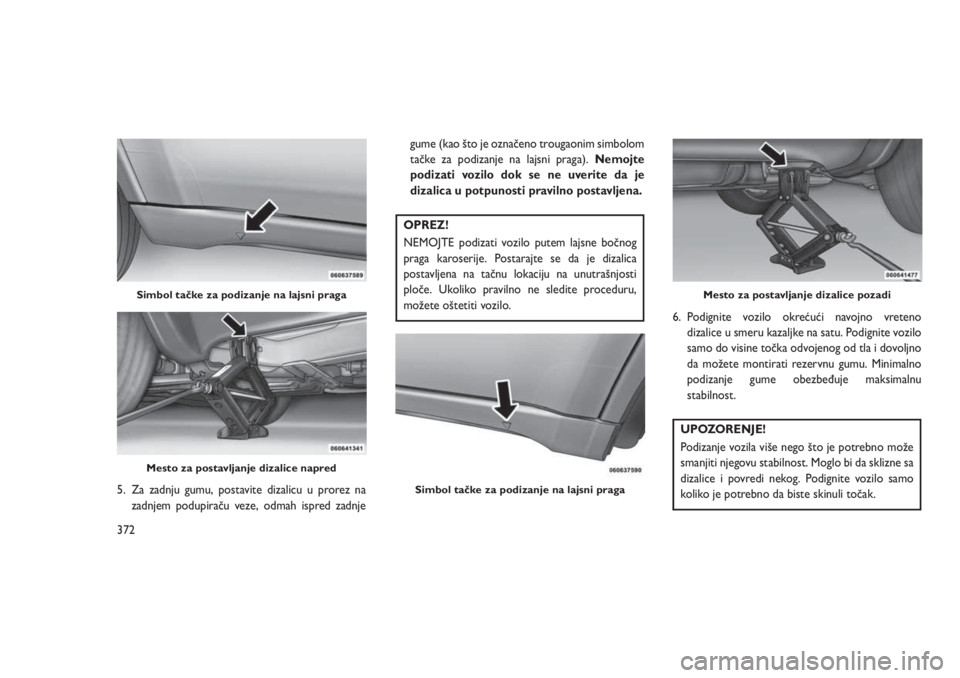

5. Za zadnju gumu, postavite dizalicu u prorez na
zadnjem podupiraču veze, odmah ispred zadnjegume (kao što je označeno trougaonim simbolom
tačke za podizanje na lajsni praga).Nemojte
podizati vozilo dok se ne uverite da je
dizalica u potpunosti pravilno postavljena.
OPREZ!
NEMOJTE podizati vozilo putem lajsne bočnog
praga karoserije. Postarajte se da je dizalica
postavljena na tačnu lokaciju na unutrašnjosti
ploče. Ukoliko pravilno ne sledite proceduru,
možete oštetiti vozilo.
6. Podignite vozilo okrećući navojno vreteno
dizalice u smeru kazaljke na satu. Podignite vozilo
samo do visine točka odvojenog od tla i dovoljno
da možete montirati rezervnu gumu. Minimalno
podizanje gume obezbeđuje maksimalnu
stabilnost.
UPOZORENJE!
Podizanje vozila više nego što je potrebno može
smanjiti njegovu stabilnost. Moglo bi da sklizne sa
dizalice i povredi nekog. Podignite vozilo samo
koliko je potrebno da biste skinuli točak.
Simbol tačke za podizanje na lajsni praga
Mesto za postavljanje dizalice napred
Simbol tačke za podizanje na lajsni praga
Mesto za postavljanje dizalice pozadi
372
