8-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71216L_(EL)
Viscosità raccomandata (SAE):
Se si utilizza olio con viscosità SAE
10W-30 o superiore a temperature
molto basse, il motore potrebbe
avere difficoltà ad avviarsi. In tal
caso, si raccomanda l’uso di olio
motore con viscosità SAE 5W-30.
Viscosità dell’olio (qui viene preso come esempio l’olio 10W-30):• La denominazione 10W dell’indicazione 10W-30 indica la caratteristica dell’olio che consente l’avviamento a freddo. Gli oli con un valore più
basso davanti alla W consentono un più facile avviamento del motore a
basse temperature.
• Il numero 30 dell’indicazione 10W-30 indi ca la caratteristica di viscosità
dell’olio quando questo si trova ad alte temperature. Un olio con grado
di viscosità superiore (con un valore superiore) può risultare più adatto
se il veicolo viene utilizzato ad alte velocità o in condizioni di carico gra-
vose.
Gamma di temperature previste prima
del prossimo cambio d’olio
HILUX_OM_OM71216L_(EL).book Page 505 Friday, May 9, 2014 7:2 1 PM

5068-1. Specifiche
HILUX_OM_OM71216L_(EL)
Impianto di raffreddamento
Capacità
Motore a
benzina
XCon riscaldatore
7,8 litri
XSenza riscaldatore
7,0 litri
Motore diesel
XCon cambio manuale
9,8 litri
XCon cambio automatico
11,1 litri
Tipo di refrigerante
Usare uno dei seguenti prodotti: • “Toyota Super Long Life Coolant” (refrigeranteToyota di durata superiore)
• Refrigerante simile di alta qualità, a base di glicole etilenico, che non contenga silicato,
ammina, nitrito o borati, prodotto con la tecno-
logia degli acidi organici ibridi di lunga durata
Non usare soltanto acqua.
Impianto di accensione
Candela
MarcaDENSO SK20HR-A11
Distanza tra gli elettrodi1,1 mm
NOTA
■ Candele all’iridio
Utilizzare solo candele all’iridio. Non regolare la distanza tra gli elettrodi delle can-
dele.
HILUX_OM_OM71216L_(EL).book Page 506 Friday, May 9, 2014 7:2 1 PM

507
8
8-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71216L_(EL)
*: la capacità del fluido è la quantità di riferimento. Se è necessaria la sostituzione, contattare un concessionario o un’officina autoriz-
zata Toyota, o un altro professionista debitamente qualificato ed attrezzato.
Impianto elettrico
Batteria
Valore rilevato del peso
specifico a 20 °C: 1,250
 1,290 completamente carica
1,160  1,200 mezza carica
1,060  1,100 scarica
Velocità di ricarica
Ricarica rapida
Ricarica lenta 15 A max.
5 A max.
Cambio automatico
Capacità del fluido*10,6 litri
Tipo di fluidoToyota Genuine ATF WS
(fluido originale Toyota ATF WS)
NOTA
■
Tipo di fluido del cambio automatico
L’impiego di un fluido per il cambio diverso da “Toyota Genuine ATF WS” può provo-
care il deterioramento della qualità dei passaggi marcia, il bloccaggio del cambio
accompagnato da vibrazioni, con conseguente danneggiamento del cambio stesso.
HILUX_OM_OM71216L_(EL).book Page 507 Friday, May 9, 2014 7:2 1 PM

5088-1. Specifiche
HILUX_OM_OM71216L_(EL)
Cambio manuale
Capacità olio
Modelli a trazione
integrale2,2 litri
Pre Runner 2,6 litri
Tipo di olio Olio ingranaggi API GL-3 (GL-4)
Viscosità dell’olio raccomandata
XPer Martinica, Israele, Guadalupa e
Guyana francese
SAE 75W-90 (80W, 80W-90)
XAltre gradazioni
SAE 75W-90
Ripartitore di coppia
Capacità olio1,0 litri
Tipo di olioOlio ingranaggi API GL-4 o GL-5
Viscosità dell’olio raccomandataSAE 75W-90
HILUX_OM_OM71216L_(EL).book Page 508 Friday, May 9, 2014 7:2 1 PM

509
8
8-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71216L_(EL)
*1: fabbricato in Sudafrica*3
*2: fabbricato in Tailandia*3
*3: in caso di dubbi sul modello consultare il paragrafo “Verifica del modello del veicoloin uso”. ( →P. 1 2 )
Differenziale
Capacità
olio
Lato
anterioreSenza A.D.D1,45 litri
Con A.D.D1,65 litri
Lato
posteriore
Con sistema di
bloccaggio del
differenziale
posteriore
2,90 litri
Con LSD3,35 litri
Normale2,45 litri*1
3,35 litri*2
Tipo di olioSenza LSDOlio ingranaggi ipoidi API GL-5
Con LSDOlio ingranaggi ipoidi LSD API GL-5
Viscosità dell’olioSenza A.D.D.
Sopra -18 °C:
SAE90
Sotto -18 °C:
SAE 80W o SAE 80W-90
Con A.D.D.SAE 75W-90
Frizione
Corsa a vuoto del pedale 5  15 mm
Tipo di liquido SAE J1703 o FMVSS Nº 116 DOT 3 o SAE
J1704 o FMVSS Nº 116 DOT 4
HILUX_OM_OM71216L_(EL).book Page 509 Friday, May 9, 2014 7:2
1 PM

5108-1. Specifiche
HILUX_OM_OM71216L_(EL)
*1: distanza minima tra il pianale e il pedale premuto con una forza di 490 N e con ilmotore in funzione
*2: corsa della leva del freno di stazionamento azionata con una forza di 200 N
*: per i modelli TGN26L-PRMDK e KUN25L-PRMDH (il codice del modello è riportatosull’etichetta o targhetta del costruttore. [ →P. 492])
Freni
Distanza
del pedale
(dal pianale)
*1
Veicoli con
guida a sinistraSenza VSC96 mm
Con VSC90 mm
Veicoli con guida a destra83 mm
Corsa a vuoto del pedale1,0  6,0 mm
Corsa leva del freno di stazionamento*27  9 scatti
Tipo di liquido
SAE J1703 o FMVSS Nº 116
DOT 3 o SAE J1704 o FMVSS
Nº 116 DOT 4
Lubrificazione telaio
Alberi di
trasmissione
CrocieraGrasso per telai a base di litio, NLGI N° 2
Giunto scorrevole*
Grasso per telai a base di litio al bisolfuro di
molibdeno, NLGI N° 2 oppure grasso per telai
a base di litio, NLGI N° 2
Sterzo
GiocoInferiore a 30 mm
Tipo di liquido del servosterzoFluido del cambio automatico DEXRON® II o
III
HILUX_OM_OM71216L_(EL).book Page 510 Friday, May 9, 2014 7:2 1 PM

511
8
8-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71216L_(EL)
XPneumatici da 15 pollici
XPneumatici da 16 pollici
Pneumatici e cerchi
Dimensioni degli
pneumatici255/70R15C 112/110S
Pressione di gonfiaggio
pneumatici
(pressione di gonfiaggio
pneumatici a freddo
raccomandata)Ruote anteriori
kPa (kgf/cm2 o
bar, psi)
Ruote posteriori
(veicolo scarico)
kPa (kgf/cm
2 o
bar, psi)
Ruote posteriori
(veicolo carico)
kPa (kgf/cm
2 o
bar, psi)
200 (2,0, 29)200 (2,0, 29)250 (2,5, 36)
Dimensioni dei cerchi15 × 7JJ, 15 × 7J
Coppia di serraggio
dado ruota 105 Nm (10,7 kgm)
Dimensioni degli
pneumatici205R16C 8PR 110/108S
Pressione di gonfiaggio
pneumatici
(pressione di gonfiaggio
pneumatici a freddo
raccomandata)Ruote anteriori
kPa (kgf/cm2 o
bar, psi)
Ruote posteriori
(veicolo scarico)
kPa (kgf/cm
2 o
bar, psi)
Ruote posteriori
(veicolo carico)
kPa (kgf/cm
2 o
bar, psi)
240 (2,4, 35)240 (2,4, 35)320 (3,2, 46)
Dimensioni dei cerchi16 × 6J
Coppia di serraggio
dado ruota 105 Nm (10,7 kgm)
HILUX_OM_OM71216L_(EL).book Page 511 Friday, May 9, 2014 7:2
1 PM

5128-1. Specifiche
HILUX_OM_OM71216L_(EL)

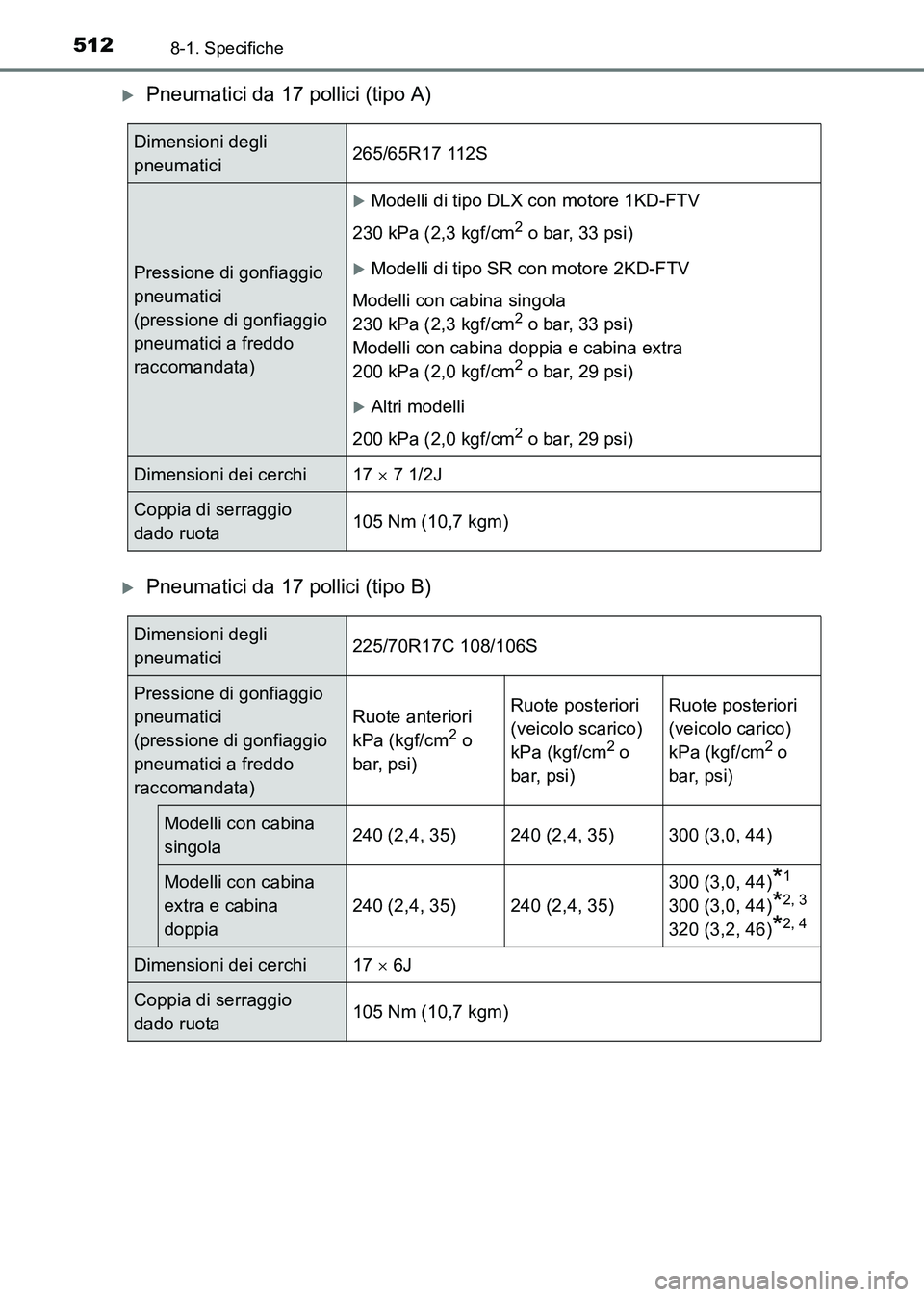

XPneumatici da 17 pollici (tipo A)
XPneumatici da 17 pollici (tipo B)
Dimensioni degli
pneumatici265/65R17 112S
Pressione di gonfiaggio
pneumatici
(pressione di gonfiaggio
pneumatici a freddo
raccomandata)
XModelli di tipo DLX con motore 1KD-FTV
230 kPa (2,3 kgf/cm
2 o bar, 33 psi)
XModelli di tipo SR con motore 2KD-FTV
Modelli con cabina singola
230 kPa (2,3 kgf/cm
2 o bar, 33 psi)
Modelli con cabina doppia e cabina extra
200 kPa (2,0 kgf/cm
2 o bar, 29 psi)
XAltri modelli
200 kPa (2,0 kgf/cm
2 o bar, 29 psi)
Dimensioni dei cerchi17 × 7 1/2J
Coppia di serraggio
dado ruota105 Nm (10,7 kgm)
Dimensioni degli
pneumatici225/70R17C 108/106S
Pressione di gonfiaggio
pneumatici
(pressione di gonfiaggio
pneumatici a freddo
raccomandata)
Ruote anteriori
kPa (kgf/cm2 o
bar, psi)
Ruote posteriori
(veicolo scarico)
kPa (kgf/cm
2 o
bar, psi)
Ruote posteriori
(veicolo carico)
kPa (kgf/cm
2 o
bar, psi)
Modelli con cabina
singola240 (2,4, 35)240 (2,4, 35)300 (3,0, 44)
Modelli con cabina
extra e cabina
doppia
240 (2,4, 35)240 (2,4, 35)
300 (3,0, 44)*1
300 (3,0, 44)*2, 3
320 (3,2, 46)*2, 4
Dimensioni dei cerchi17 × 6J
Coppia di serraggio
dado ruota105 Nm (10,7 kgm)
HILUX_OM_OM71216L_(EL).book Page 512 Friday, May 9, 2014 7:2 1 PM
