Údržba a starostlivos
" o vozidlo
Údržba vykonávaná majite
om
6. Otoþte celok objímky a žiarovky
a vytiahnite ho. Opatrne priamym

"ahom smerom von žiarovku
z objímky vytiahnite.
7. Potom nainštalujte novú žiarovku
vopaþnom poradí úkonov, ako ste
ju demontovali.
Boþné ukazovatele smeru, Brzdové
svetlá (typ LED), Koncové svetlá (typ
LED), Koncové svetlá (strana zadných
výklopných dverí / strana veka
batožinového priestoru)*, Prídavné
brzdové svetlo
Vzh
adom na zložitos
" a nároþnos
" postupu
musí žiarovky z LED diód vymie
a
"
kvalifikovaný servis, odporúþame obráti
"
sa na autorizovaný servis vozidiel Mazda.
Zadné ukazovatele smeru, Brzdové
svetlá / Koncové svetlá (typ so žiarovkou)
Sedan
1. Uistite sa, že je spínaþ zapa
ovania
v polohe OFF a spínaþ svetlometov
v polohe OFF.
2. Vytiahnite stredy jednotlivých
plastových príchytiek a príchytky
vytiahnite.
3. Demontujte obloženie batožinového
priestoru.
4. Vytiahnite stredy jednotlivých
plastových príchytiek a príchytky
vytiahnite.
5. Odlúpnite boþné obloženie
batožinového priestoru.
6. Otoþte celok objímky a žiarovky proti
smeru hodinových ruþiþiek a vytiahnite ho.
POZNÁMKA
Výmena žiarovky LED nie je možná,
pretože je zabudovaná v jednotke.
Vy m e
te celú jednotku.
Montáž Demontáž
Demontáž
Montáž
*Niektoré modely.

6-58
Údržba a starostlivos
" o vozidlo
Údržba vykonávaná majite
om
7. Odpojte žiarovku z objímky.
Zadné ukazovatele smeru
Brzdové/koncové svetlá
(typ so žiarovkou)
8. Potom nainštalujte novú žiarovku
vopaþnom poradí úkonov,
ako ste ju demontovali.Hatchback
(
avá strana)
1. Uistite sa, že je spínaþ zapa
ovania
v polohe OFF a spínaþ svetlometov
v polohe OFF.
2. Snímte kryt.
3. Otoþte celok objímky a žiarovky proti
smeru hodinových ruþiþiek a vytiahnite ho.
4. Odpojte žiarovku z objímky.
Zadné ukazovatele smeru

6-59
Údržba a starostlivos
" o vozidlo
Údržba vykonávaná majite
om
Brzdové/koncové svetlá
(typ so žiarovkou)
5. Potom nainštalujte novú žiarovku
vopaþnom poradí úkonov, ako ste
ju demontovali.
6. Zaklapnite jazýþky a nasa
te kryt.(Pravá strana)
1. Uistite sa, že je spínaþ zapa
ovania
v polohe OFF a spínaþ svetlometov
v polohe OFF.
2. Otoþte gombíkom a otvorte kryt.
3. Povo
te krídlovú skrutku otáþaním
proti smeru hodinových ruþiþiek.
4. Vyberte zdvihák
5. Otoþte celok objímky a žiarovky
proti smeru hodinových ruþiþiek
a vytiahnite ho.
POZNÁMKA
Skontrolujte, þi je kryt bezpeþne
nasadený.
Jazýčky

6-60
Údržba a starostlivos
" o vozidlo
Údržba vykonávaná majite
om
6. Odpojte žiarovku z objímky.
Zadné ukazovatele smeru
Brzdové/koncové svetlá
(typ so žiarovkou)
7. Nasa
te novú žiarovku.
8. Vložte krídlovú maticu do zdviháka,
priþom skrutka zdviháku musí smerova
"
dole, a otoþte krídlovou maticou v smere
hodinových ruþiþiek, aby ste ju
doþasne utiahli.
9. Otoþte skrutkou zdviháka v smere
naznaþenom na obrázku.
10. Otoþte krídlovú maticu pre úplné
zaistenie zdviháka.
11. Potom nainštalujte kryt v opaþnom
poradí úkonov, než ako ste ho
demontovali.
12. Zaklapnite jazýþky a nasa
te kryt.
POZNÁMKA
Ak nie je zdvihák dostatoþne zaistený,
môže pri jazde rachota
". Ubezpeþte sa,
þi je skrutka zdviháka riadne
dotiahnutá.
Jazýčky

6-61
Údržba a starostlivos
" o vozidlo
Údržba vykonávaná majite
om
Spätné svetlomety (sedan), Spätné
svetlomety / Zadné hmlové
svetlo (hatchback)
Sedan
1. Uistite sa, že je spínaþ zapa
ovania
v polohe OFF a spínaþ svetlometov
v polohe OFF.
2. Vytiahnite stredy jednotlivých
plastových príchytiek a príchytky
vytiahnite.
3. Odlúpnite obloženie veka
batožinového priestoru.
4. Odpojte elektrický konektor od
žiarovky tak, že prstami stlaþíte jazýþek
na konektore a konektor vytiahnete.
5. Otoþte celok objímky a žiarovky proti
smeru hodinových ruþiþiek a vytiahnite ho.
6. Odpojte žiarovku z objímky.
7. Potom nainštalujte novú žiarovku
vopaþnom poradí úkonov, ako ste
ju demontovali.
POZNÁMKA
Skontrolujte, þi je kryt bezpeþne nasadený.
Demontáž
Montáž
*Niektoré modely.

6-62
Údržba a starostlivos
" o vozidlo
Údržba vykonávaná majite
om
Hatchback
1. Uistite sa, že je spínaþ zapa
ovania
v polohe OFF a spínaþ svetlometov
v polohe OFF.
2. Snímte kryt.
3. Odpojte elektrický konektor od
žiarovky tak, že prstami stlaþíte jazýþek
na konektore a konektor vytiahnete.
4. Otoþte celok objímky a žiarovky proti
smeru hodinových ruþiþiek a vytiahnite ho.
5. Odpojte žiarovku z objímky.
6. Potom nainštalujte novú žiarovku
v opaþnom poradí úkonov, ako ste
ju demontovali.
Zadné hmlové svetlo (sedan)*
1. Uistite sa, že je spínaþ zapa
ovania
v polohe OFF a spínaþ svetlometov
v polohe OFF.
2. Otoþte celok objímky a žiarovky proti
smeru hodinových ruþiþiek a vytiahnite ho.
3. Odpojte žiarovku z objímky.
4. Potom nainštalujte novú žiarovku
v opaþnom poradí úkonov, ako ste
ju demontovali.
*Niektoré modely.

6-63
Údržba a starostlivos
" o vozidlo
Údržba vykonávaná majite
om
Osvetlenie evidenþného þísla vozidla
Sedan
1. Uistite sa, že je spínaþ zapa
ovania
v polohe OFF a spínaþ svetlometov
v polohe OFF.
2. Vytiahnite stredy jednotlivých plastových
príchytiek a príchytky vytiahnite.
3. Odlúpnite obloženie veka
batožinového priestoru.
4. Otoþte celok objímky a žiarovky proti
smeru hodinových ruþiþiek
a vytiahnite ho.
5. Odpojte žiarovku z objímky.
6. Potom nainštalujte novú žiarovku
vopaþnom poradí úkonov, ako ste
ju demontovali.Hatchback
1. Uistite sa, že je spínaþ zapa
ovania
v polohe OFF a spínaþ svetlometov
v polohe OFF.
2. Oba
te plochý skrutkovaþ mäkkou
handrou, aby nedošlo k poškriabaniu
krytu a svetlo odmontujte jeho
vypáþením za okraj.
3. Žiarovku odpojte jej vytiahnutím.
4. Potom nainštalujte novú žiarovku
vopaþnom poradí úkonov, ako ste
ju demontovali.
Demontáž
Montáž

6-64
Údržba a starostlivos
" o vozidlo
Údržba vykonávaná majite
om

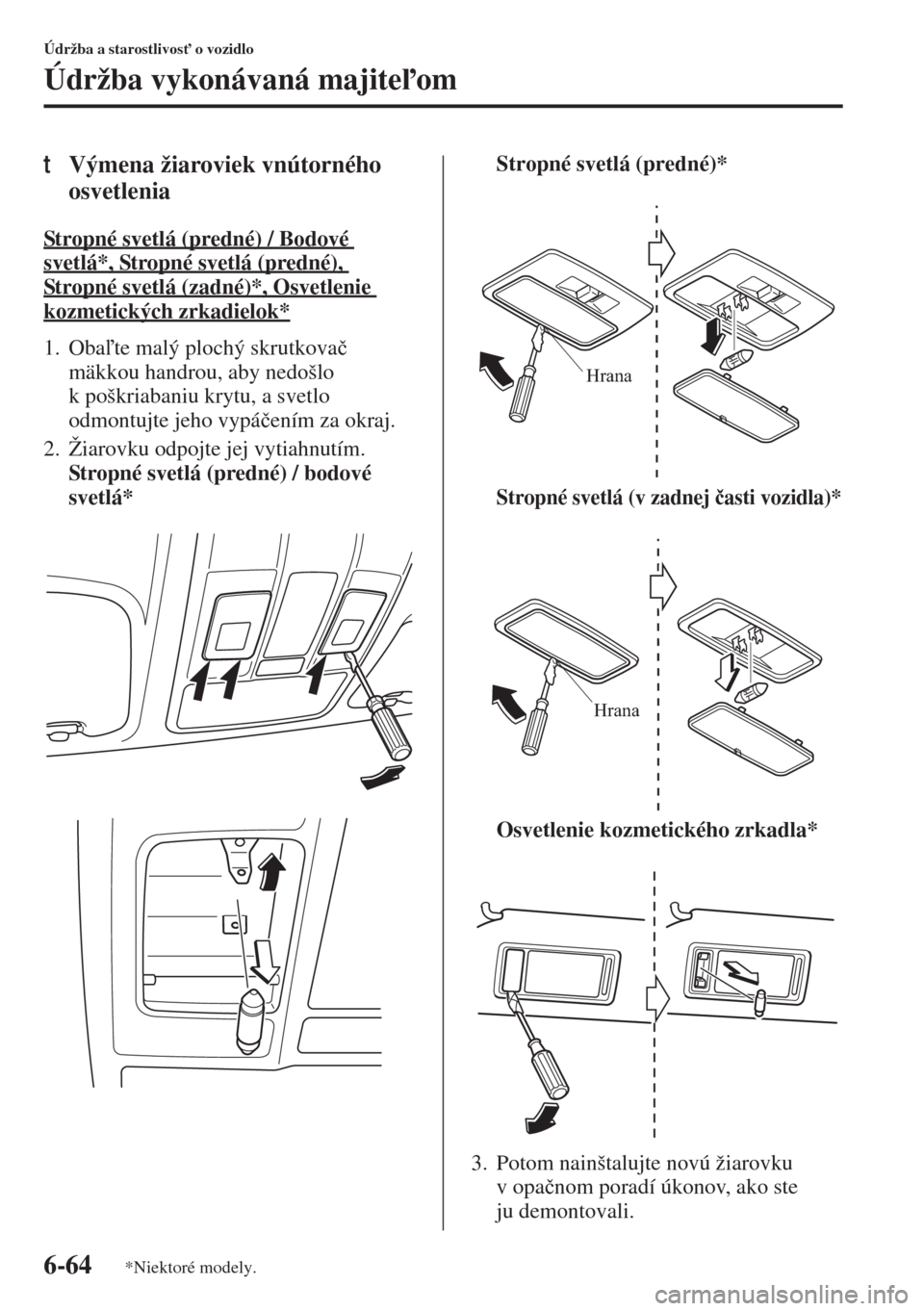

tVýmena žiaroviek vnútorného
osvetlenia
Stropné svetlá (predné) / Bodové
svetlá*, Stropné svetlá (predné),
Stropné svetlá (zadné)*, Osvetlenie
kozmetických zrkadielok*
1. Oba
te malý plochý skrutkovaþ
mäkkou handrou, aby nedošlo
k poškriabaniu krytu, a svetlo
odmontujte jeho vypáþením za okraj.
2. Žiarovku odpojte jej vytiahnutím.
Stropné svetlá (predné) / bodové
svetlá*Stropné svetlá (predné)*
Stropné svetlá (v zadnej þasti vozidla)*
Osvetlenie kozmetického zrkadla*
3. Potom nainštalujte novú žiarovku
v opaþnom poradí úkonov, ako ste
ju demontovali.
Hrana
Hrana
