Manutenzione
DescrizioneSimbolo Valore
fusibileComponente protetto
A/CON 17.5AScatola fusibili e relè vano motore (RELÈ 4/14), centralina A/C, ionizzatore quadro
strumenti, vano diesel (RELÈ 3/4)
WIPER RR15ARelè tergilunotto, motorino tergilunotto, interruttore devioluci
SMART KEY 125ACentralina chiave intelligente
S/HEATER FRT20ACentralina sedile climatizzato conducente/passeggero,
centralina riscaldatore sedile conducente/passeggero
A/CON 27.5ACentralina A/C
C/LIGHTER20APresa di alimentazione anteriore e accendisigari, presa di alimentazione bagagliaio
WIPER FRT15AInterruttore devioluci, scatola fusibili e relè vano motore (RELÈ 9/11)
RR BLOWER20AScatola relè ICM (relè ventilatore posteriore)
P/WDW RH25A
Dispositivo di sicurezza alzacristalli elettrico lato conducente/passeggero, centralina
porta lato conducente/passeggero, interruttore alzacristalli elettrico posteriore DX,
interruttore alzacristalli elettrico posteriore DX, centralina dispositivo di sicurezza
alzacristalli elettrico posteriore DX
RR DEFOGGER10ACentralina A/C
BRAKE SWITCH7.5ACentralina chiave intelligente, interruttore luci stop
SUNROOF 120ATetto apribile

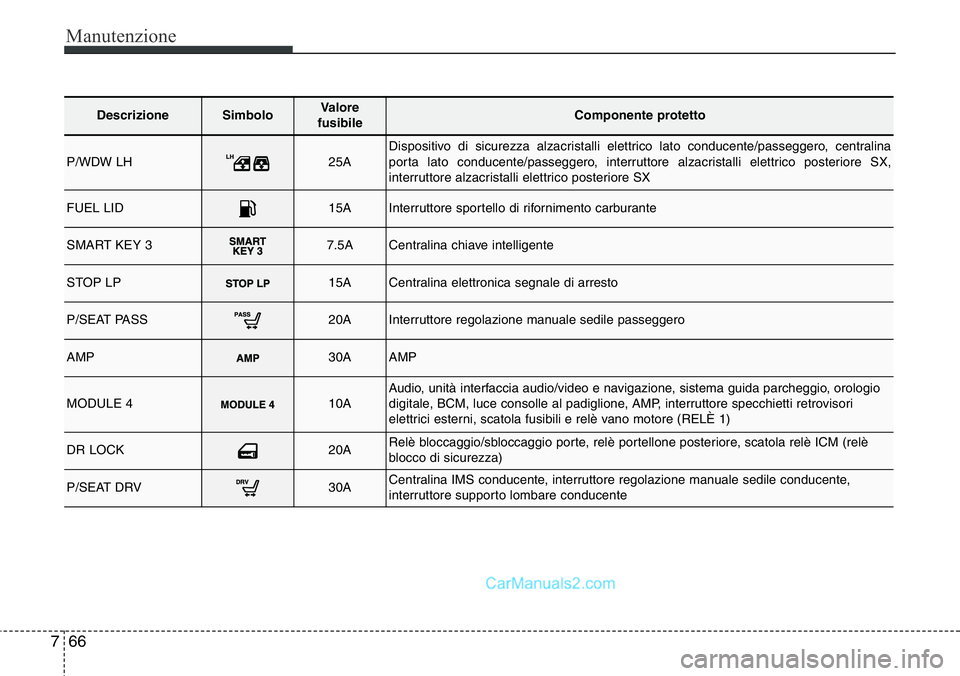

Manutenzione
66 7
DescrizioneSimbolo Valore
fusibileComponente protetto
P/WDW LH25ADispositivo di sicurezza alzacristalli elettrico lato conducente/passeggero, centralina
porta lato conducente/passeggero, interruttore alzacristalli elettrico posteriore SX,
interruttore alzacristalli elettrico posteriore SX
FUEL LID15AInterruttore sportello di rifornimento carburante
SMART KEY 37.5ACentralina chiave intelligente
STOP LP15ACentralina elettronica segnale di arresto
P/SEAT PASS20AInterruttore regolazione manuale sedile passeggero
AMP30AAMP
MODULE 410AAudio, unità interfaccia audio/video e navigazione, sistema guida parcheggio, orologio
digitale, BCM, luce consolle al padiglione, AMP, interruttore specchietti retrovisori
elettrici esterni, scatola fusibili e relè vano motore (RELÈ 1)
DR LOCK20ARelè bloccaggio/sbloccaggio porte, relè portellone posteriore, scatola relè ICM (relè
blocco di sicurezza)
P/SEAT DRV30ACentralina IMS conducente, interruttore regolazione manuale sedile conducente,
interruttore supporto lombare conducente

767
Manutenzione

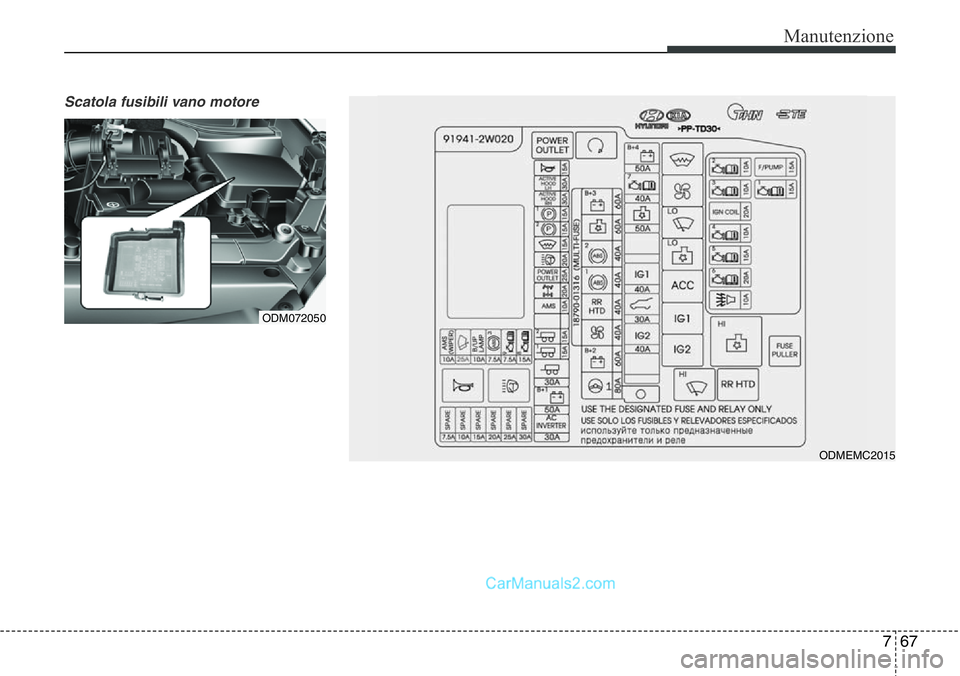

Scatola fusibili vano motore
ODM072050
ODMEMC2015

Manutenzione
68 7

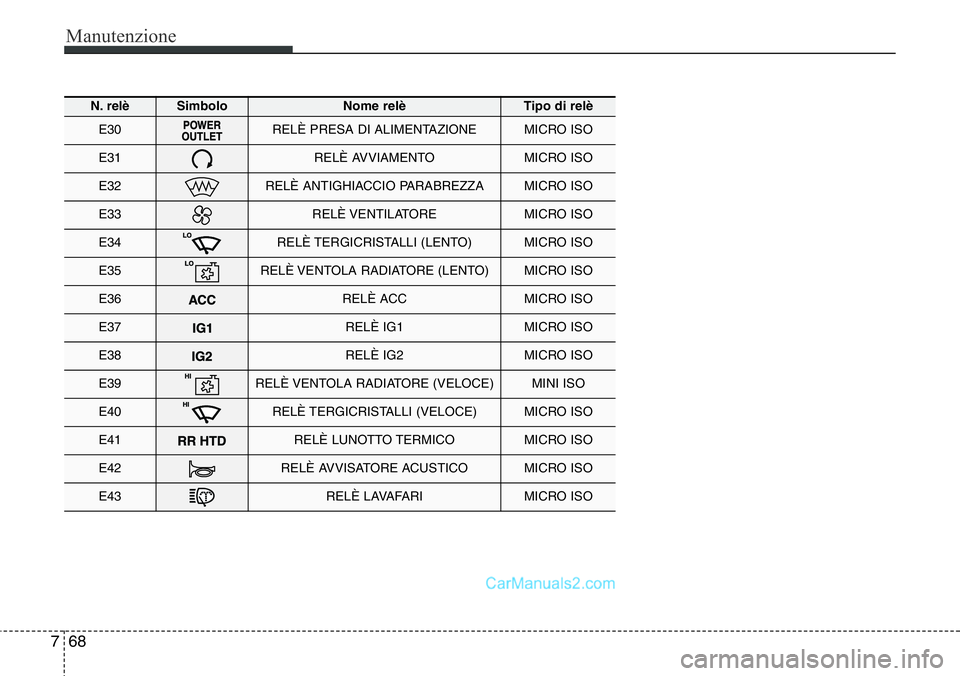

N. relèSimboloNome relèTipo di relè
E30RELÈ PRESA DI ALIMENTAZIONEMICRO ISO
E31RELÈ AVVIAMENTOMICRO ISO
E32RELÈ ANTIGHIACCIO PARABREZZAMICRO ISO
E33RELÈ VENTILATOREMICRO ISO
E34RELÈ TERGICRISTALLI (LENTO)MICRO ISO
E35RELÈ VENTOLA RADIATORE (LENTO)MICRO ISO
E36RELÈ ACCMICRO ISO
E37RELÈ IG1MICRO ISO
E38RELÈ IG2MICRO ISO
E39RELÈ VENTOLA RADIATORE (VELOCE)MINI ISO
E40RELÈ TERGICRISTALLI (VELOCE)MICRO ISO
E41RELÈ LUNOTTO TERMICOMICRO ISO
E42RELÈ AVVISATORE ACUSTICOMICRO ISO
E43RELÈ LAVAFARIMICRO ISO

769

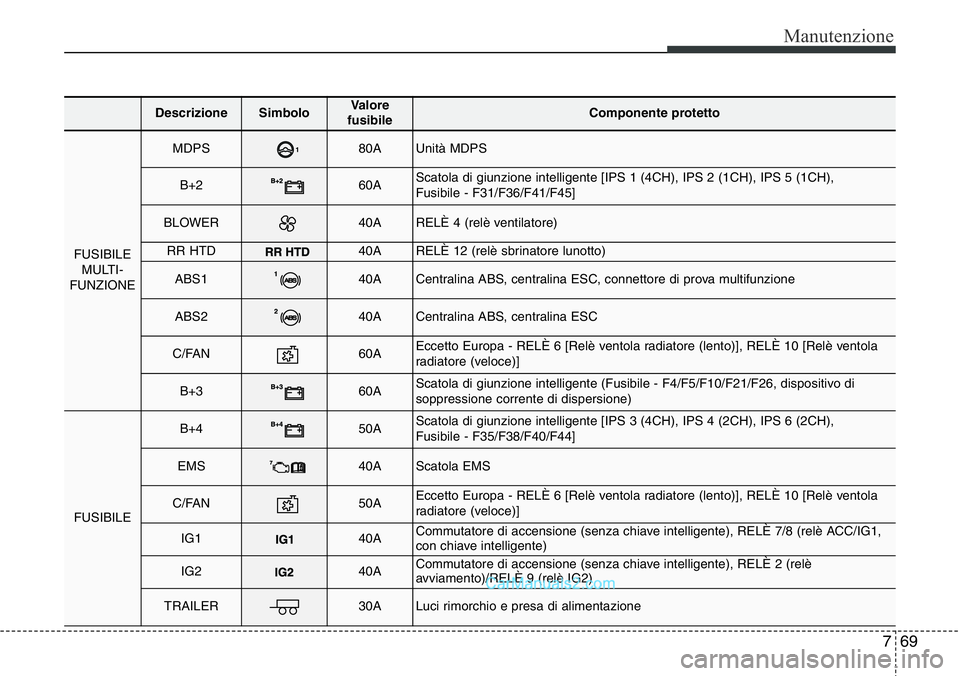

Manutenzione
DescrizioneSimbolo Valore
fusibileComponente protetto
FUSIBILE
MULTI-
FUNZIONE
MDPS80AUnità MDPS
B+260AScatola di giunzione intelligente [IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH),
Fusibile - F31/F36/F41/F45]
BLOWER40ARELÈ 4 (relè ventilatore)
RR HTD40ARELÈ 12 (relè sbrinatore lunotto)
ABS140ACentralina ABS, centralina ESC, connettore di prova multifunzione
ABS240ACentralina ABS, centralina ESC
C/FAN60AEccetto Europa - RELÈ 6 [Relè ventola radiatore (lento)], RELÈ 10 [Relè ventola
radiatore (veloce)]
B+360AScatola di giunzione intelligente (Fusibile - F4/F5/F10/F21/F26, dispositivo di
soppressione corrente di dispersione)
FUSIBILE
B+450AScatola di giunzione intelligente [IPS 3 (4CH), IPS 4 (2CH), IPS 6 (2CH),
Fusibile - F35/F38/F40/F44]
EMS40AScatola EMS
C/FAN50AEccetto Europa - RELÈ 6 [Relè ventola radiatore (lento)], RELÈ 10 [Relè ventola
radiatore (veloce)]
IG140ACommutatore di accensione (senza chiave intelligente), RELÈ 7/8 (relè ACC/IG1,
con chiave intelligente)
IG240ACommutatore di accensione (senza chiave intelligente), RELÈ 2 (relè
avviamento)/RELÈ 9 (relè IG2)
TRAILER30ALuci rimorchio e presa di alimentazione

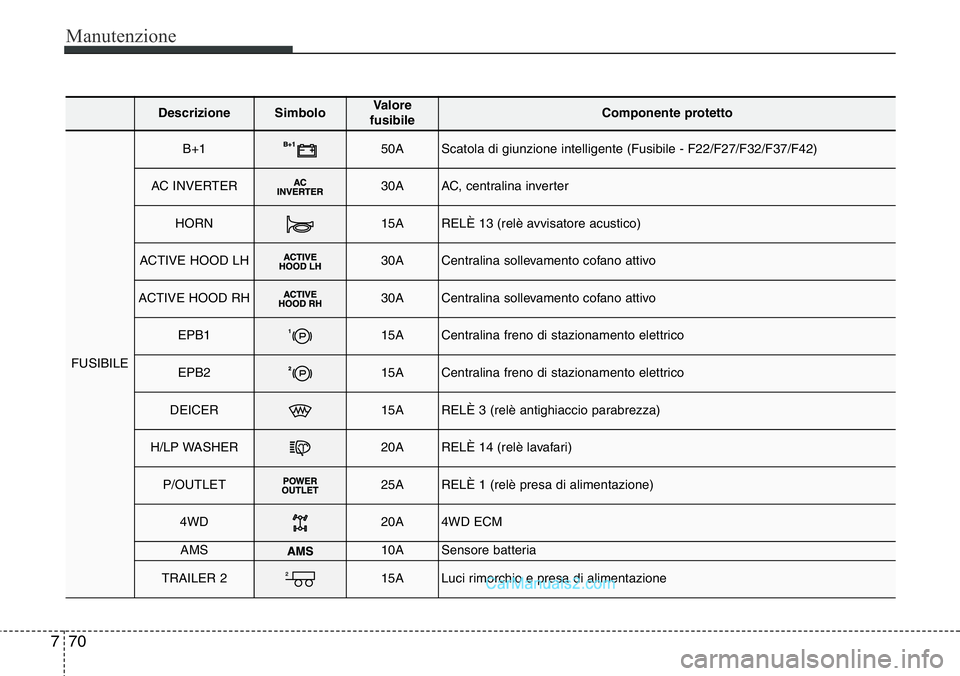

Manutenzione
70 7
DescrizioneSimbolo Valore
fusibileComponente protetto
FUSIBILE
B+150AScatola di giunzione intelligente (Fusibile - F22/F27/F32/F37/F42)
AC INVERTER30AAC, centralina inverter
HORN15ARELÈ 13 (relè avvisatore acustico)
ACTIVE HOOD LH30ACentralina sollevamento cofano attivo
ACTIVE HOOD RH30ACentralina sollevamento cofano attivo
EPB115ACentralina freno di stazionamento elettrico
EPB215ACentralina freno di stazionamento elettrico
DEICER15ARELÈ 3 (relè antighiaccio parabrezza)
H/LP WASHER20ARELÈ 14 (relè lavafari)
P/OUTLET25ARELÈ 1 (relè presa di alimentazione)
4WD20A4WD ECM
AMS10ASensore batteria
TRAILER 215ALuci rimorchio e presa di alimentazione

771

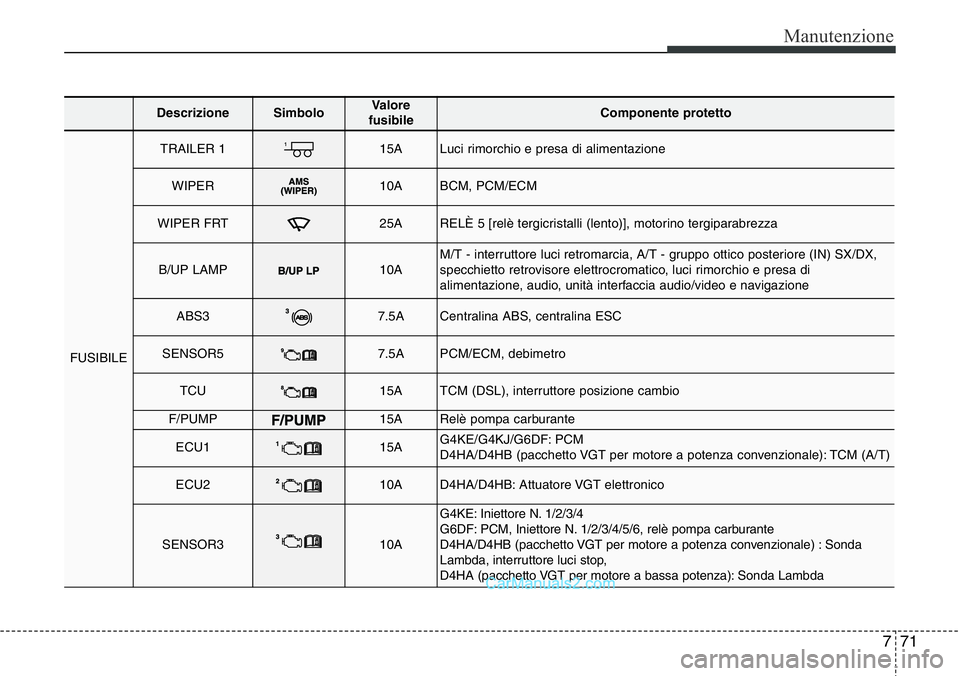

Manutenzione
DescrizioneSimbolo Valore
fusibileComponente protetto
FUSIBILE
TRAILER 115ALuci rimorchio e presa di alimentazione
WIPER10ABCM, PCM/ECM
WIPER FRT25ARELÈ 5 [relè tergicristalli (lento)], motorino tergiparabrezza
B/UP LAMP10AM/T - interruttore luci retromarcia, A/T - gruppo ottico posteriore (IN) SX/DX,
specchietto retrovisore elettrocromatico, luci rimorchio e presa di
alimentazione, audio, unità interfaccia audio/video e navigazione
ABS37.5ACentralina ABS, centralina ESC
SENSOR57.5APCM/ECM, debimetro
TCU15ATCM (DSL), interruttore posizione cambio
F/PUMP15ARelè pompa carburante
ECU115AG4KE/G4KJ/G6DF: PCM
D4HA/D4HB (pacchetto VGT per motore a potenza convenzionale): TCM (A/T)
ECU210AD4HA/D4HB: Attuatore VGT elettronico
SENSOR310A
G4KE: Iniettore N. 1/2/3/4
G6DF: PCM, Iniettore N. 1/2/3/4/5/6, relè pompa carburante
D4HA/D4HB (pacchetto VGT per motore a potenza convenzionale) : Sonda
Lambda, interruttore luci stop,
D4HA (pacchetto VGT per motore a bassa potenza): Sonda Lambda

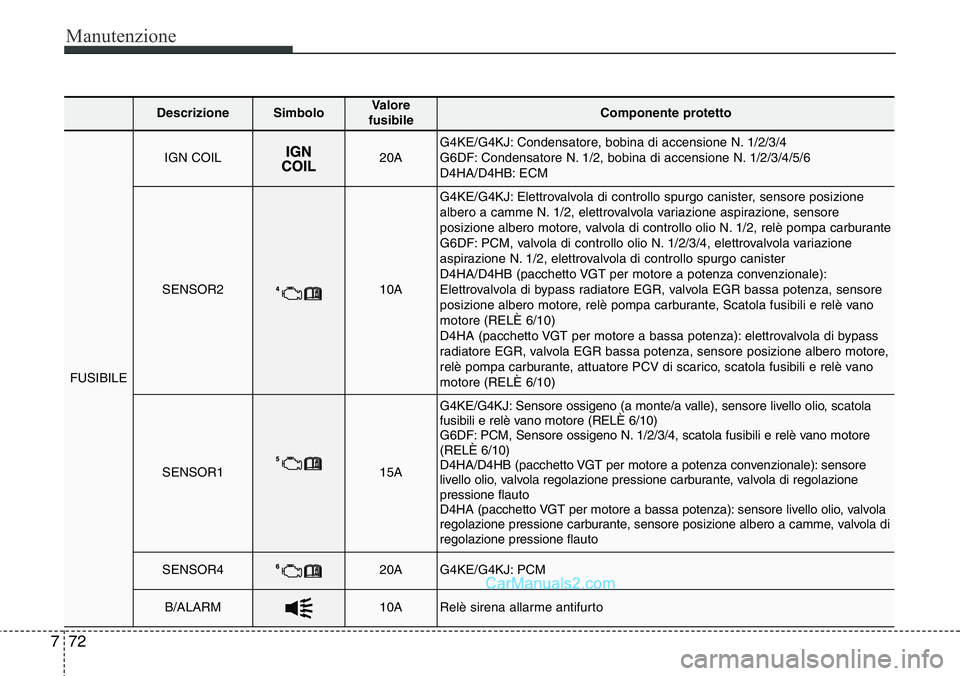

Manutenzione
72 7
DescrizioneSimbolo Valore
fusibileComponente protetto
FUSIBILE
IGN COIL20AG4KE/G4KJ: Condensatore, bobina di accensione N. 1/2/3/4
G6DF: Condensatore N. 1/2, bobina di accensione N. 1/2/3/4/5/6
D4HA/D4HB: ECM
SENSOR210A
G4KE/G4KJ: Elettrovalvola di controllo spurgo canister, sensore posizione
albero a camme N. 1/2, elettrovalvola variazione aspirazione, sensore
posizione albero motore, valvola di controllo olio N. 1/2, relè pompa carburante
G6DF: PCM, valvola di controllo olio N. 1/2/3/4, elettrovalvola variazione
aspirazione N. 1/2, elettrovalvola di controllo spurgo canister
D4HA/D4HB (pacchetto VGT per motore a potenza convenzionale):
Elettrovalvola di bypass radiatore EGR, valvola EGR bassa potenza, sensore
posizione albero motore, relè pompa carburante, Scatola fusibili e relè vano
motore (RELÈ 6/10)
D4HA (pacchetto VGT per motore a bassa potenza): elettrovalvola di bypass
radiatore EGR, valvola EGR bassa potenza, sensore posizione albero motore,
relè pompa carburante, attuatore PCV di scarico, scatola fusibili e relè vano
motore (RELÈ 6/10)
SENSOR115A
G4KE/G4KJ: Sensore ossigeno (a monte/a valle), sensore livello olio, scatola
fusibili e relè vano motore (RELÈ 6/10)
G6DF: PCM, Sensore ossigeno N. 1/2/3/4, scatola fusibili e relè vano motore
(RELÈ 6/10)
D4HA/D4HB (pacchetto VGT per motore a potenza convenzionale): sensore
livello olio, valvola regolazione pressione carburante, valvola di regolazione
pressione flauto
D4HA (pacchetto VGT per motore a bassa potenza): sensore livello olio, valvola
regolazione pressione carburante, sensore posizione albero a camme, valvola di
regolazione pressione flauto
SENSOR420AG4KE/G4KJ: PCM
B/ALARM10ARelè sirena allarme antifurto
