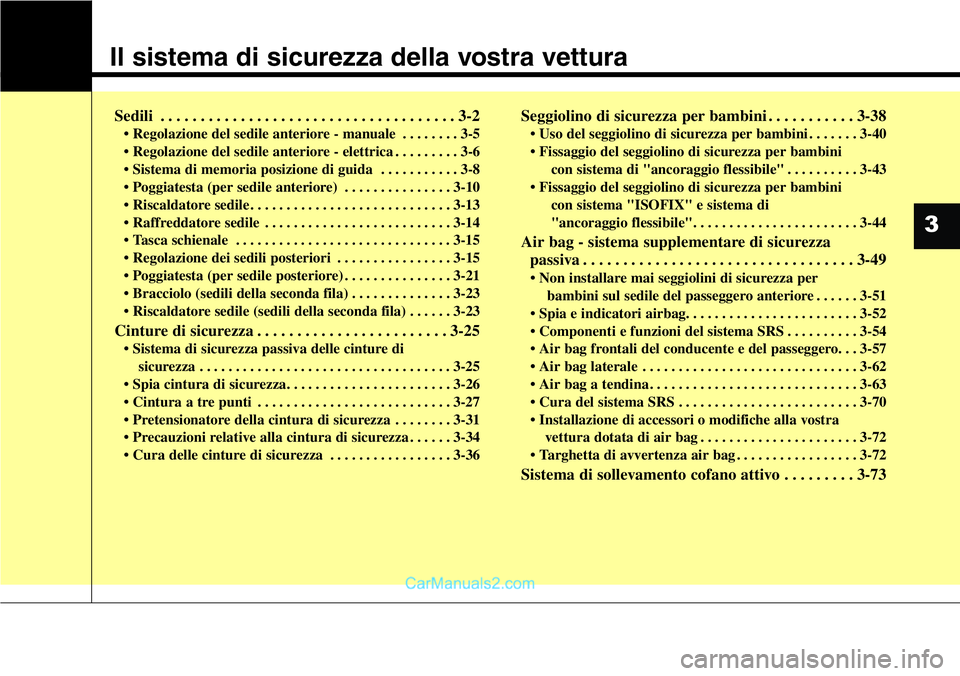

Il sistema di sicurezza della vostra vettura
Sedili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
• Regolazione del sedile anteriore - manuale . . . . . . . . 3-5
• Regolazione del sedile anteriore - elettrica . . . . . . . . . 3-6
• Sistema di memoria posizione di guida . . . . . . . . . . . 3-8
• Poggiatesta (per sedile anteriore) . . . . . . . . . . . . . . . 3-10
• Riscaldatore sedile . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
• Raffreddatore sedile . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
• Tasca schienale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15
• Regolazione dei sedili posteriori . . . . . . . . . . . . . . . . 3-15
• Poggiatesta (per sedile posteriore) . . . . . . . . . . . . . . . 3-21
• Bracciolo (sedili della seconda fila) . . . . . . . . . . . . . . 3-23
• Riscaldatore sedile (sedili della seconda fila) . . . . . . 3-23
Cinture di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . 3-25
• Sistema di sicurezza passiva delle cinture di
sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25
• Spia cintura di sicurezza. . . . . . . . . . . . . . . . . . . . . . . 3-26
• Cintura a tre punti . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-27
• Pretensionatore della cintura di sicurezza . . . . . . . . 3-31
• Precauzioni relative alla cintura di sicurezza . . . . . . 3-34
• Cura delle cinture di sicurezza . . . . . . . . . . . . . . . . . 3-36
Seggiolino di sicurezza per bambini . . . . . . . . . . . 3-38
• Uso del seggiolino di sicurezza per bambini . . . . . . . 3-40
• Fissaggio del seggiolino di sicurezza per bambini
con sistema di "ancoraggio flessibile" . . . . . . . . . . 3-43
• Fissaggio del seggiolino di sicurezza per bambini
con sistema "ISOFIX" e sistema di
"ancoraggio flessibile". . . . . . . . . . . . . . . . . . . . . . . 3-44
Air bag - sistema supplementare di sicurezza
passiva . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-49
• Non installare mai seggiolini di sicurezza per
bambini sul sedile del passeggero anteriore . . . . . . 3-51
• Spia e indicatori airbag. . . . . . . . . . . . . . . . . . . . . . . . 3-52
• Componenti e funzioni del sistema SRS . . . . . . . . . . 3-54
• Air bag frontali del conducente e del passeggero. . . 3-57
• Air bag laterale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-62
• Air bag a tendina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-63
• Cura del sistema SRS . . . . . . . . . . . . . . . . . . . . . . . . . 3-70
• Installazione di accessori o modifiche alla vostra
vettura dotata di air bag . . . . . . . . . . . . . . . . . . . . . . 3-72
• Targhetta di avvertenza air bag . . . . . . . . . . . . . . . . . 3-72
Sistema di sollevamento cofano attivo . . . . . . . . . 3-73
3

Il sistema di sicurezza della vostra vettura
38 3

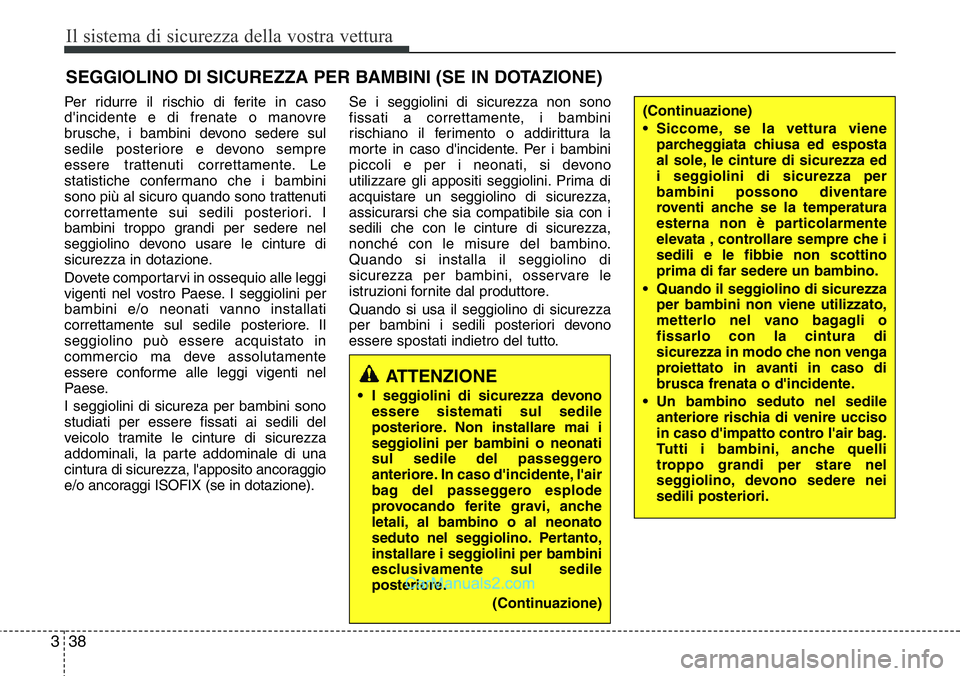

SEGGIOLINO DI SICUREZZA PER BAMBINI (SE IN DOTAZIONE)
Per ridurre il rischio di ferite in caso
d'incidente e di frenate o manovre
brusche, i bambini devono sedere sul
sedile posteriore e devono sempre
essere trattenuti correttamente. Le
statistiche confermano che i bambini
sono più al sicuro quando sono trattenuti
correttamente sui sedili posteriori. I
bambini troppo grandi per sedere nel
seggiolino devono usare le cinture di
sicurezza in dotazione.
Dovete comportarvi in ossequio alle leggi
vigenti nel vostro Paese. I seggiolini per
bambini e/o neonati vanno installati
correttamente sul sedile posteriore. Il
seggiolino può essere acquistato in
commercio ma deve assolutamente
essere conforme alle leggi vigenti nel
Paese.
I seggiolini di sicureza per bambini sono
studiati per essere fissati ai sedili del
veicolo tramite le cinture di sicurezza
addominali, la parte addominale di una
cintura di sicurezza, l'apposito ancoraggio
e/o ancoraggi ISOFIX (se in dotazione).Se i seggiolini di sicurezza non sono
fissati a correttamente, i bambini
rischiano il ferimento o addirittura la
morte in caso d'incidente. Per i bambini
piccoli e per i neonati, si devono
utilizzare gli appositi seggiolini. Prima di
acquistare un seggiolino di sicurezza,
assicurarsi che sia compatibile sia con i
sedili che con le cinture di sicurezza,
nonché con le misure del bambino.
Quando si installa il seggiolino di
sicurezza per bambini, osservare le
istruzioni fornite dal produttore.
Quando si usa il seggiolino di sicurezza
per bambini i sedili posteriori devono
essere spostati indietro del tutto.
ATTENZIONE
• I seggiolini di sicurezza devono
essere sistemati sul sedile
posteriore. Non installare mai i
seggiolini per bambini o neonati
sul sedile del passeggero
anteriore. In caso d'incidente, l'air
bag del passeggero esplode
provocando ferite gravi, anche
letali, al bambino o al neonato
seduto nel seggiolino. Pertanto,
installare i seggiolini per bambini
esclusivamente sul sedile
posteriore.
(Continuazione)
(Continuazione)
• Siccome, se la vettura viene
parcheggiata chiusa ed esposta
al sole, le cinture di sicurezza ed
i seggiolini di sicurezza per
bambini possono diventare
roventi anche se la temperatura
esterna non è particolarmente
elevata , controllare sempre che i
sedili e le fibbie non scottino
prima di far sedere un bambino.
• Quando il seggiolino di sicurezza
per bambini non viene utilizzato,
metterlo nel vano bagagli o
fissarlo con la cintura di
sicurezza in modo che non venga
proiettato in avanti in caso di
brusca frenata o d'incidente.
• Un bambino seduto nel sedile
anteriore rischia di venire ucciso
in caso d'impatto contro l'air bag.
Tutti i bambini, anche quelli
troppo grandi per stare nel
seggiolino, devono sedere nei
sedili posteriori.

Il sistema di sicurezza della vostra vettura
44 3
Fissaggio del seggiolino di sicurezza
per bambini con sistema "ISOFIX" e
sistema di "ancoraggio flessibile"
(se in dotazione)
L'ISOFIX è un metodo standardizzato
per installare i seggiolini di sicurezza per
bambini senza l'utilizzo delle cinture di
sicurezza. Oltre che a rendere
l'installazione più semplice e rapida,
questo sistema garantisce un fissaggio
più solido.
I seggiolini ISOFIX possono essere
installati solamente se sono omologati
per la vettura specifica, conformemente
alla normativa ECE-R44.Sulla parte inferiore di ciascun lato degli
schienali dei sedili della 2a fila sono
ubicati i simboli ISOFIX. Questi simboli
indicano la posizione degli ancoraggi
inferiori sui modelli che prevedono in
montaggio dei seggiolini per bambini.
ATTENZIONE - Controllo
del seggiolino di sicurezza
per bambini
Controllare che il seggiolino di
sicurezza per bambini sia fissato
saldamente spingendolo e
tirandolo in più direzioni. Un
seggiolino montato in modo
improprio può oscillare, ruotare,
piegarsi o staccarsi e uccidere o
ferire gravemente il bambino.
ATTENZIONE - Ancoraggio
del seggiolino di sicurezza
per bambini
• Gli ancoraggi del seggiolino sono
concepiti per reggere il carico
solo se il seggiolino è installato
correttamente. Per nessun
motivo vanno usati per
agganciarvi cinture di sicurezza
per adulti, cablaggi o qualsiasi
altra cosa.
• La cinghia potrebbe non
funzionare a dovere se viene
agganciata in altri posti che non
siano il suo specifico ancoraggio.
OXM039035
ODMESA2004
Ancoraggio ISOFIX
Indicatore di posizione
dell’ancoraggio ISOFIX

345
Il sistema di sicurezza della vostra vettura

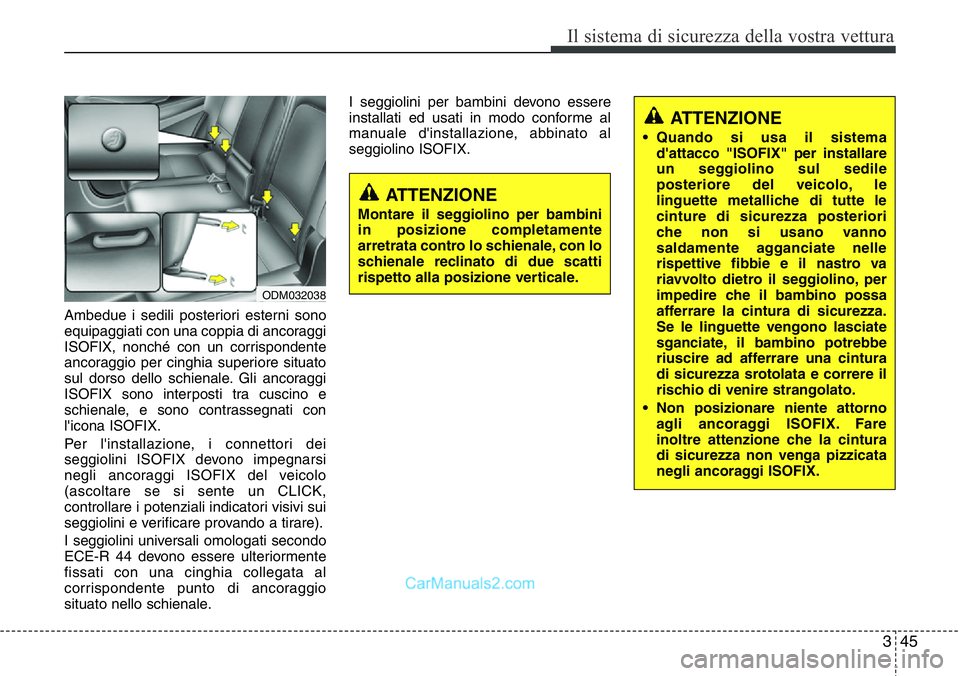

Ambedue i sedili posteriori esterni sono
equipaggiati con una coppia di ancoraggi
ISOFIX, nonché con un corrispondente
ancoraggio per cinghia superiore situato
sul dorso dello schienale. Gli ancoraggi
ISOFIX sono interposti tra cuscino e
schienale, e sono contrassegnati con
l'icona ISOFIX.
Per l'installazione, i connettori dei
seggiolini ISOFIX devono impegnarsi
negli ancoraggi ISOFIX del veicolo
(ascoltare se si sente un CLICK,
controllare i potenziali indicatori visivi sui
seggiolini e verificare provando a tirare).
I seggiolini universali omologati secondo
ECE-R 44 devono essere ulteriormente
fissati con una cinghia collegata al
corrispondente punto di ancoraggio
situato nello schienale.I seggiolini per bambini devono essere
installati ed usati in modo conforme al
manuale d'installazione, abbinato al
seggiolino ISOFIX.
ODM032038
ATTENZIONE
Montare il seggiolino per bambini
in posizione completamente
arretrata contro lo schienale, con lo
schienale reclinato di due scatti
rispetto alla posizione verticale.
ATTENZIONE
• Quando si usa il sistema
d'attacco "ISOFIX" per installare
un seggiolino sul sedile
posteriore del veicolo, le
linguette metalliche di tutte le
cinture di sicurezza posteriori
che non si usano vanno
saldamente agganciate nelle
rispettive fibbie e il nastro va
riavvolto dietro il seggiolino, per
impedire che il bambino possa
afferrare la cintura di sicurezza.
Se le linguette vengono lasciate
sganciate, il bambino potrebbe
riuscire ad afferrare una cintura
di sicurezza srotolata e correre il
rischio di venire strangolato.
• Non posizionare niente attorno
agli ancoraggi ISOFIX. Fare
inoltre attenzione che la cintura
di sicurezza non venga pizzicata
negli ancoraggi ISOFIX.

Il sistema di sicurezza della vostra vettura
46 3

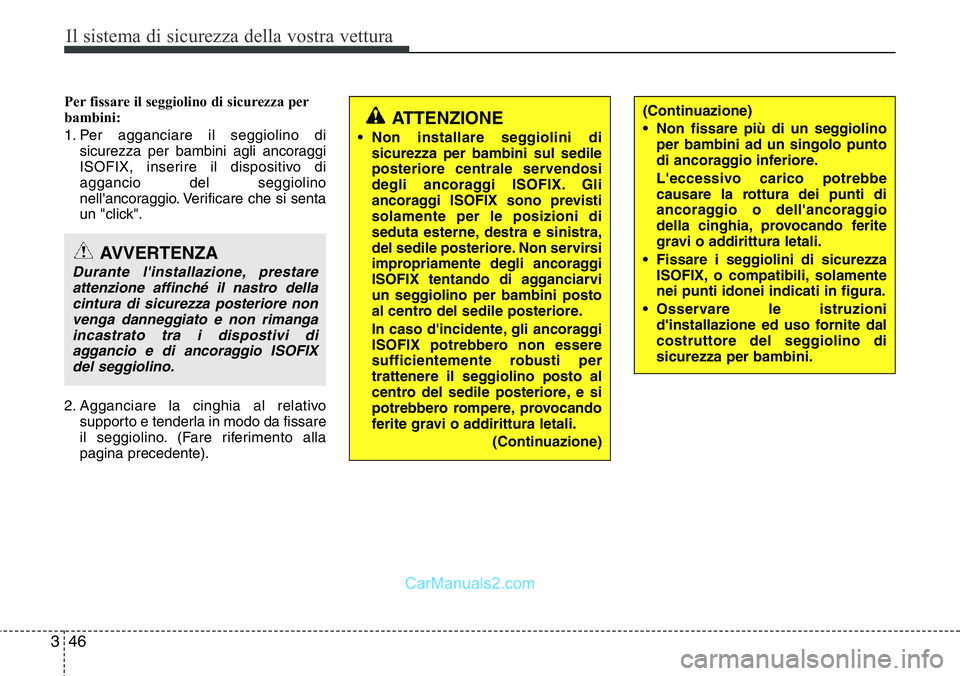

Per fissare il seggiolino di sicurezza per
bambini:
1. Per agganciare il seggiolino di
sicurezza per bambini agli ancoraggi
ISOFIX, inserire il dispositivo di
aggancio del seggiolino
nell'ancoraggio. Verificare che si senta
un "click".
2. Agganciare la cinghia al relativo
supporto e tenderla in modo da fissare
il seggiolino. (Fare riferimento alla
pagina precedente).
AVVERTENZA
Durante l'installazione, prestare
attenzione affinché il nastro della
cintura di sicurezza posteriore non
venga danneggiato e non rimanga
incastrato tra i dispostivi di
aggancio e di ancoraggio ISOFIX
del seggiolino.
ATTENZIONE
• Non installare seggiolini di
sicurezza per bambini sul sedile
posteriore centrale servendosi
degli ancoraggi ISOFIX. Gli
ancoraggi ISOFIX sono previsti
solamente per le posizioni di
seduta esterne, destra e sinistra,
del sedile posteriore. Non servirsi
impropriamente degli ancoraggi
ISOFIX tentando di agganciarvi
un seggiolino per bambini posto
al centro del sedile posteriore.
In caso d'incidente, gli ancoraggi
ISOFIX potrebbero non essere
sufficientemente robusti per
trattenere il seggiolino posto al
centro del sedile posteriore, e si
potrebbero rompere, provocando
ferite gravi o addirittura letali.
(Continuazione)
(Continuazione)
• Non fissare più di un seggiolino
per bambini ad un singolo punto
di ancoraggio inferiore.
L'eccessivo carico potrebbe
causare la rottura dei punti di
ancoraggio o dell'ancoraggio
della cinghia, provocando ferite
gravi o addirittura letali.
• Fissare i seggiolini di sicurezza
ISOFIX, o compatibili, solamente
nei punti idonei indicati in figura.
• Osservare le istruzioni
d'installazione ed uso fornite dal
costruttore del seggiolino di
sicurezza per bambini.

347
Il sistema di sicurezza della vostra vettura

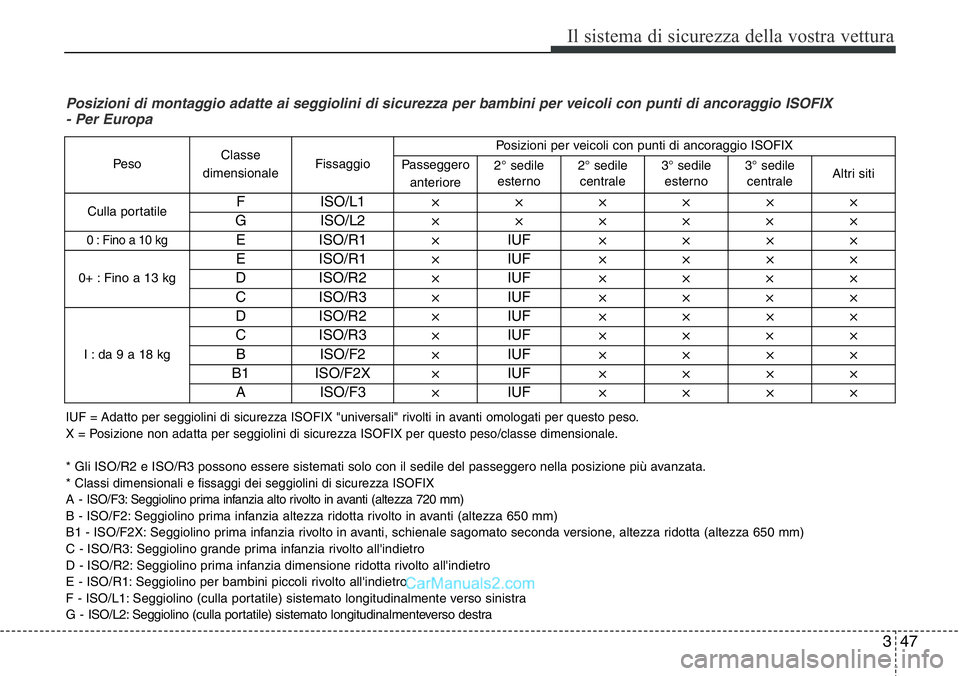

Posizioni di montaggio adatte ai seggiolini di sicurezza per bambini per veicoli con punti di ancoraggio ISOFIX
- Per Europa
IUF = Adatto per seggiolini di sicurezza ISOFIX "universali" rivolti in avanti omologati per questo peso.
X = Posizione non adatta per seggiolini di sicurezza ISOFIX per questo peso/classe dimensionale.
* Gli ISO/R2 e ISO/R3 possono essere sistemati solo con il sedile del passeggero nella posizione più avanzata.
*
Classi dimensionali e fissaggi dei seggiolini di sicurezza ISOFIX
A - ISO/F3: Seggiolino prima infanzia alto rivolto in avanti (altezza 720 mm)
B - ISO/F2: Seggiolino prima infanzia altezza ridotta rivolto in avanti (altezza 650 mm)
B1 - ISO/F2X: Seggiolino prima infanzia rivolto in avanti, schienale sagomato seconda versione, altezza ridotta (altezza 650 mm)
C - ISO/R3: Seggiolino grande prima infanzia rivolto all'indietro
D - ISO/R2: Seggiolino prima infanzia dimensione ridotta rivolto all'indietro
E - ISO/R1: Seggiolino per bambini piccoli rivolto all'indietro
F - ISO/L1: Seggiolino (culla portatile) sistemato longitudinalmente verso sinistra
G - ISO/L2: Seggiolino (culla portatile) sistemato longitudinalmenteverso destraPesoClasse
dimensionaleFissaggioPosizioni per veicoli con punti di ancoraggio ISOFIX
Passeggero
anteriore2° sedile
esterno2° sedile
centrale3° sedile
esterno3° sedile
centraleAltri siti
Culla portatile
F ISO/L1××××××
G ISO/L2××××××
0 : Fino a 10 kgE ISO/R1 × IUF××××
0+ : Fino a 13 kg
E ISO/R1 × IUF××××
D ISO/R2 × IUF××××
C ISO/R3 × IUF××××
I : da 9 a 18 kg
D ISO/R2 × IUF××××
C ISO/R3 × IUF××××
B ISO/F2 × IUF××××
B1 ISO/F2X × IUF××××
A ISO/F3 × IUF××××

Il sistema di sicurezza della vostra vettura
48 3

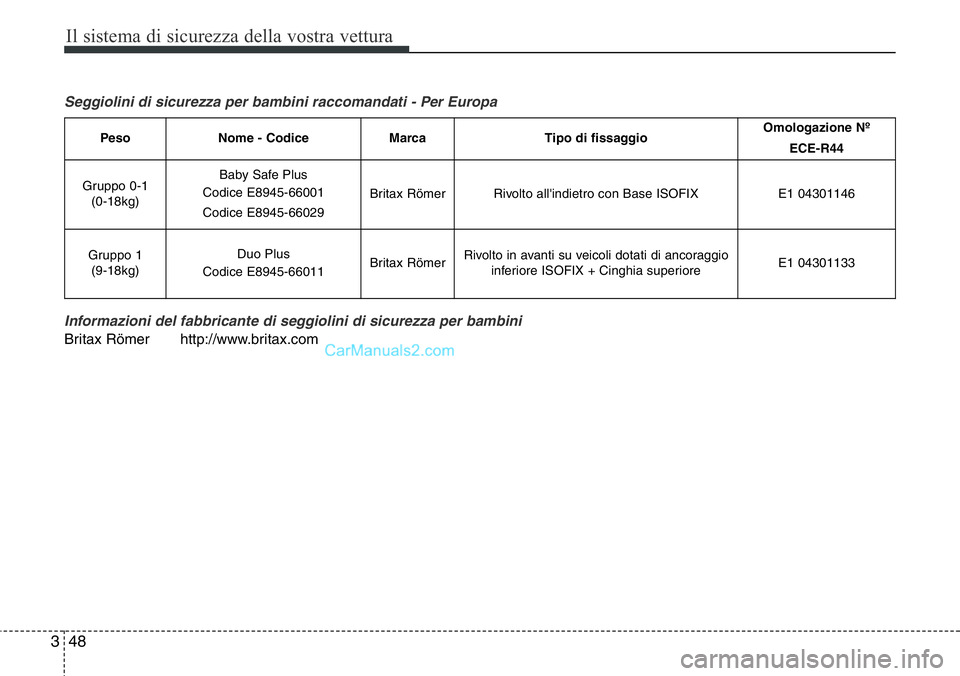

Seggiolini di sicurezza per bambini raccomandati - Per Europa
Informazioni del fabbricante di seggiolini di sicurezza per bambini
Britax Römer http://www.britax.com
PesoNome - CodiceMarcaTipo di fissaggioOmologazione Nº
ECE-R44
Gruppo 0-1
(0-18kg)Baby Safe Plus
Codice E8945-66001
Codice E8945-66029
Britax RömerRivolto all'indietro con Base ISOFIXE1 04301146
Gruppo 1
(9-18kg)Duo Plus
Codice E8945-66011Britax RömerRivolto in avanti su veicoli dotati di ancoraggio
inferiore ISOFIX + Cinghia superioreE1 04301133
