2015 Hyundai Santa Fe Manuale del proprietario (in Italian)

83
Dati tecnici & Informazioni per il cliente

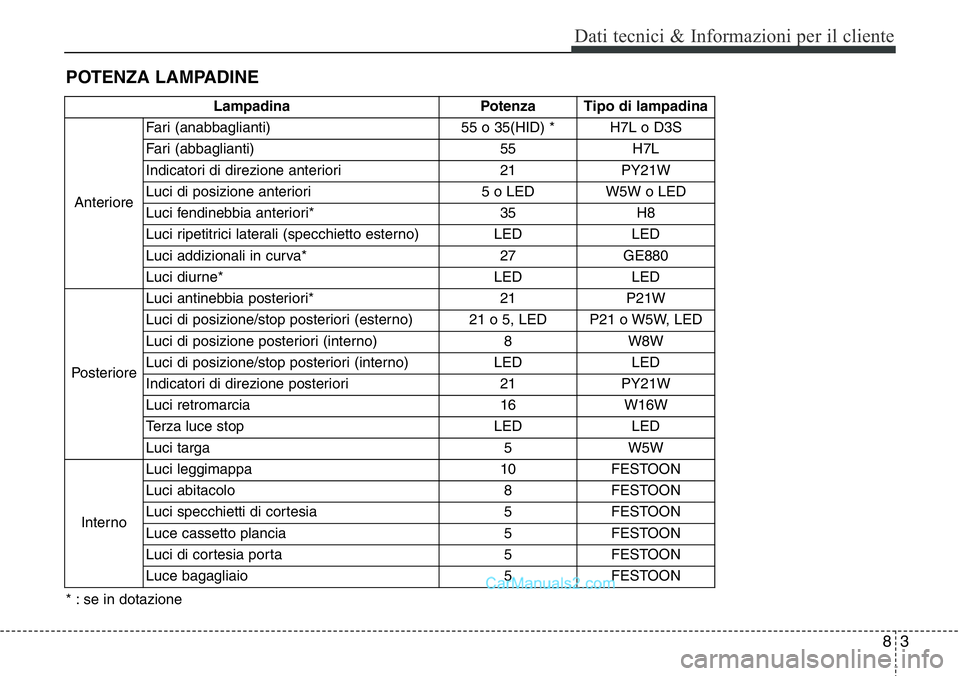

POTENZA LAMPADINE
Lampadina Potenza Tipo di lampadina
AnterioreFari (anabbaglianti) 55 o 35(HID) * H7L o D3S
Fari (abbaglianti) 55 H7L
Indicatori di direzione anteriori 21 PY21W
Luci di posizione anteriori 5 o LED W5W o LED
Luci fendinebbia anteriori* 35 H8
Luci ripetitrici laterali (specchietto esterno) LED LED
Luci addizionali in curva* 27 GE880
Luci diurne* LED LED
PosterioreLuci antinebbia posteriori* 21 P21W
Luci di posizione/stop posteriori (esterno) 21 o 5, LED P21 o W5W, LED
Luci di posizione posteriori (interno) 8 W8W
Luci di posizione/stop posteriori (interno) LED LED
Indicatori di direzione posteriori 21 PY21W
Luci retromarcia 16 W16W
Terza luce stop LED LED
Luci targa 5 W5W
InternoLuci leggimappa 10 FESTOON
Luci abitacolo 8 FESTOON
Luci specchietti di cortesia 5 FESTOON
Luce cassetto plancia 5 FESTOON
Luci di cortesia porta 5 FESTOON
Luce bagagliaio 5 FESTOON
* : se in dotazione

Dati tecnici & Informazioni per il cliente
4 8

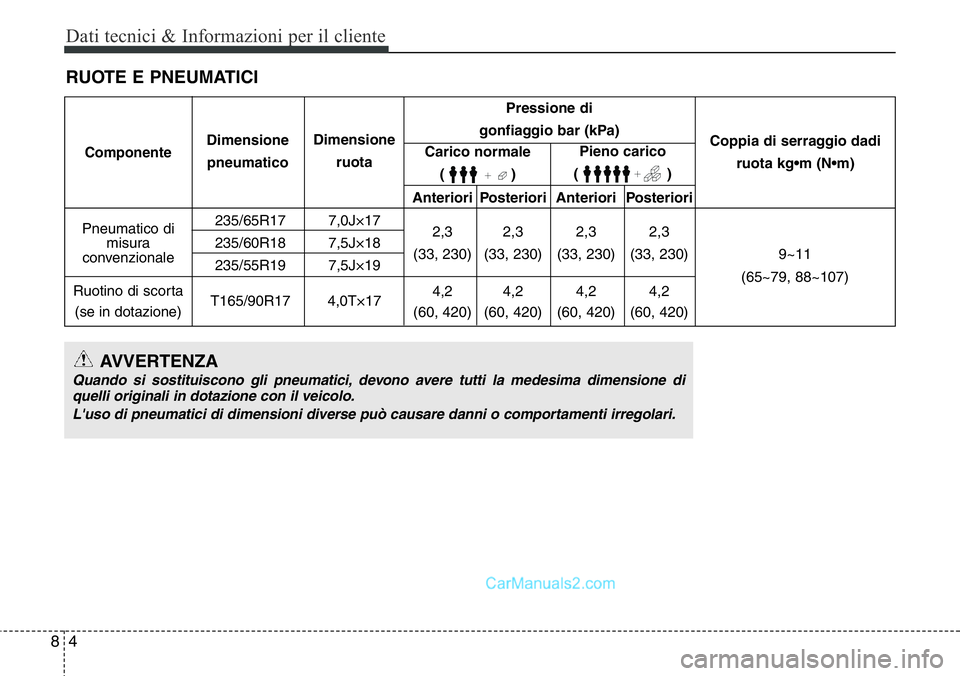

RUOTE E PNEUMATICI
Anteriori Posteriori Anteriori Posteriori
235/65R17 7,0J×17
2,3 2,3 2,3 2,3
235/60R18 7,5J×18
(33, 230) (33, 230) (33, 230) (33, 230)
235/55R19 7,5J×19
T165/90R17 4,0T×174,2 4,2 4,2 4,2
(60, 420) (60, 420) (60, 420) (60, 420)
Pneumatico di
misura
convenzionaleCoppia di serraggio dadi
ruota kg•m (N•m) Pressione di
gonfiaggio bar (kPa)
9~11
(65~79, 88~107)
ComponenteDimensione
pneumaticoDimensione
ruotaPieno carico
()
Ruotino di scorta
(se in dotazione)Carico normale
()
AVVERTENZA
Quando si sostituiscono gli pneumatici, devono avere tutti la medesima dimensione di
quelli originali in dotazione con il veicolo.
L'uso di pneumatici di dimensioni diverse può causare danni o comportamenti irregolari.

85
Dati tecnici & Informazioni per il cliente

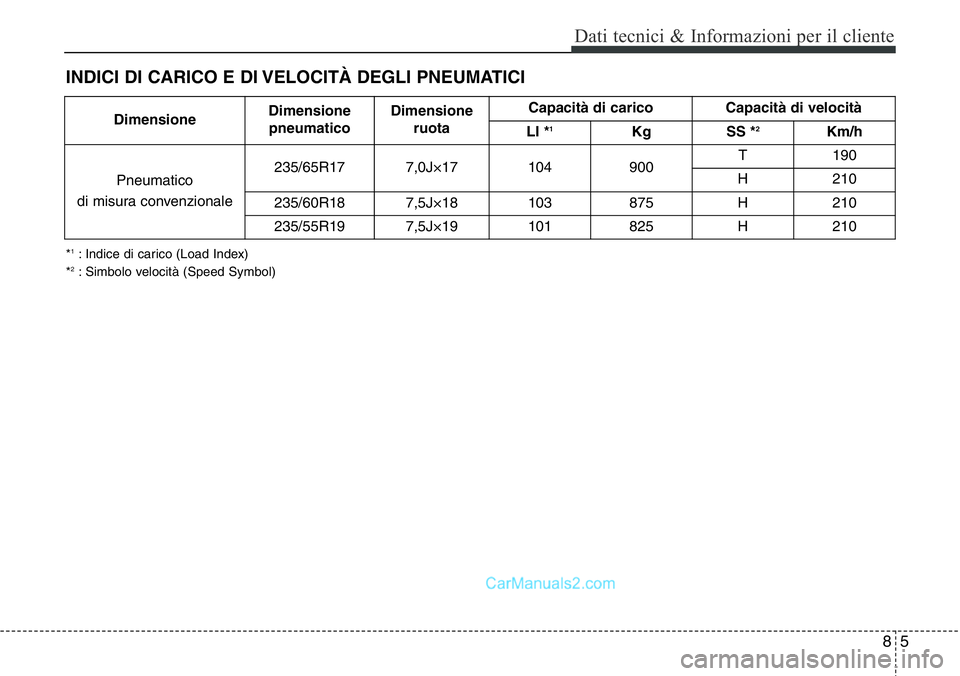

INDICI DI CARICO E DI VELOCITÀ DEGLI PNEUMATICI
*1: Indice di carico (Load Index)
*2: Simbolo velocità (Speed Symbol)
DimensioneDimensione
pneumaticoDimensione
ruotaCapacità di caricoCapacità di velocità
LI *1KgSS *2Km/h
Pneumatico
di misura convenzionale235/65R177,0J×17104900T190
H210
235/60R187,5J×18103875H210
235/55R197,5J×19101825H210

Dati tecnici & Informazioni per il cliente
6 8

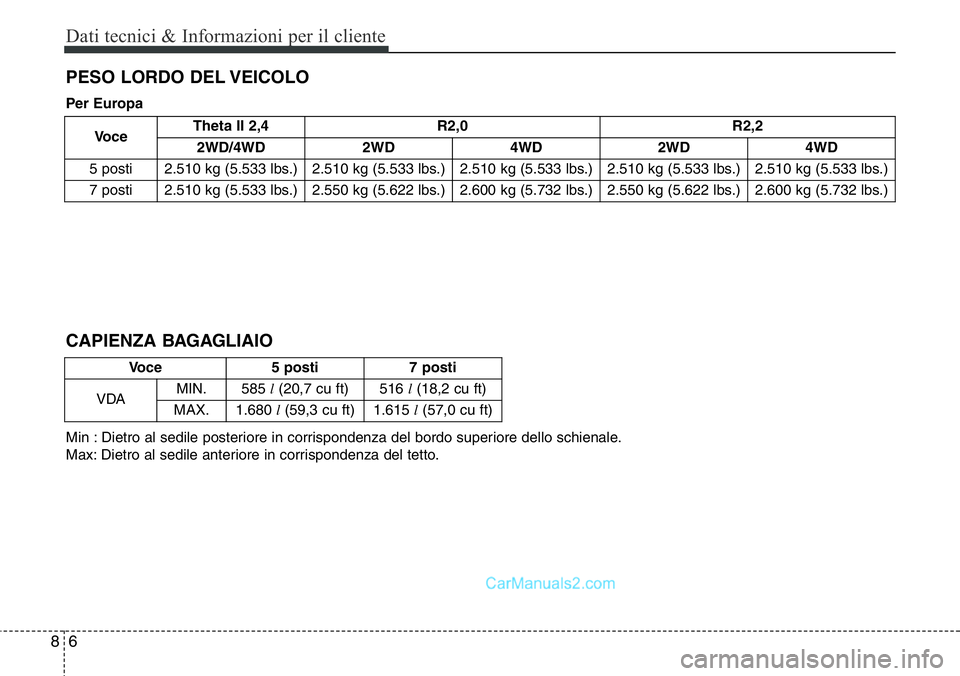

PESO LORDO DEL VEICOLO
VoceTheta II 2,4 R2,0 R2,2
2WD/4WD 2WD 4WD 2WD 4WD
5 posti 2.510 kg (5.533 lbs.) 2.510 kg (5.533 lbs.) 2.510 kg (5.533 lbs.) 2.510 kg (5.533 lbs.) 2.510 kg (5.533 lbs.)
7 posti 2.510 kg (5.533 lbs.) 2.550 kg (5.622 lbs.) 2.600 kg (5.732 lbs.) 2.550 kg (5.622 lbs.) 2.600 kg (5.732 lbs.)
Per Europa
Voce 5 posti 7 posti
VDAMIN.585 l(20,7 cu ft) 516 l(18,2 cu ft)
MAX.1.680 l(59,3 cu ft) 1.615 l(57,0 cu ft)
Min : Dietro al sedile posteriore in corrispondenza del bordo superiore dello schienale.
Max: Dietro al sedile anteriore in corrispondenza del tetto.
CAPIENZA BAGAGLIAIO

87
Dati tecnici & Informazioni per il cliente
Per aiutare ad ottenere le corrette prestazioni e durata da parte di motore e gruppo propulsore, usare soltanto lubrificanti di qualità
adeguata. L'uso di lubrificanti di qualità corretta migliorano anche l'efficienza del motore con conseguenti migliori consumi di carburante.

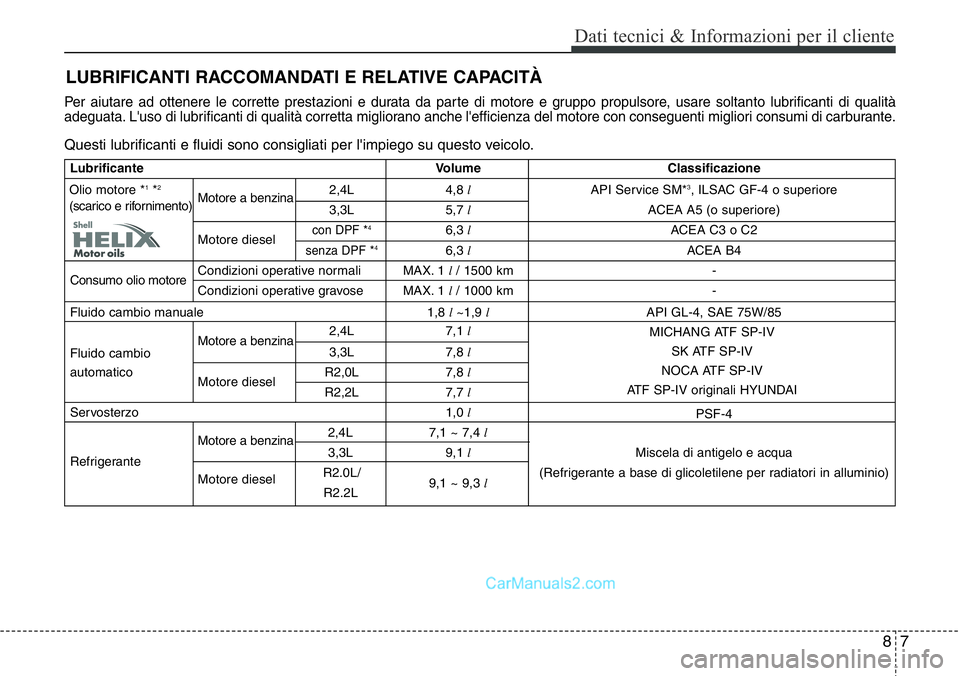

LUBRIFICANTI RACCOMANDATI E RELATIVE CAPACITÀ
Questi lubrificanti e fluidi sono consigliati per l'impiego su questo veicolo.
Lubrificante Volume Classificazione
Motore a benzina2,4L 4,8 lAPI Service SM*
3, ILSAC GF-4 o superiore
3,3L 5,7 lACEA A5 (o superiore)
Motore diesel
con DPF *46,3 lACEA C3 o C2
senza DPF *46,3 lACEA B4
Consumo olio motoreCondizioni operative normali MAX. 1 l/ 1500 km -
Condizioni operative gravose MAX. 1 l/ 1000 km -
Fluido cambio manuale 1,8 l~1,9 lAPI GL-4, SAE 75W/85
Fluido cambio2,4L 7,1 l
Motore a benzina
3,3L 7,8 l
automatico
Motore dieselR2,0L 7,8 l
R2,2L 7,7 l
Servosterzo 1,0 l
PSF-4
Motore a benzina2,4L 7,1 ~ 7,4 l
3,3L 9,1 lMiscela di antigelo e acqua
Refrigerante
Motore dieselR2.0L/ (Refrigerante a base di glicoletilene per radiatori in alluminio)
R2.2L9,1 ~ 9,3 l
Olio motore *1*2
(scarico e rifornimento)
MICHANG ATF SP-IV
SK ATF SP-IV
NOCA ATF SP-IV
ATF SP-IV originali HYUNDAI

Dati tecnici & Informazioni per il cliente
8 8

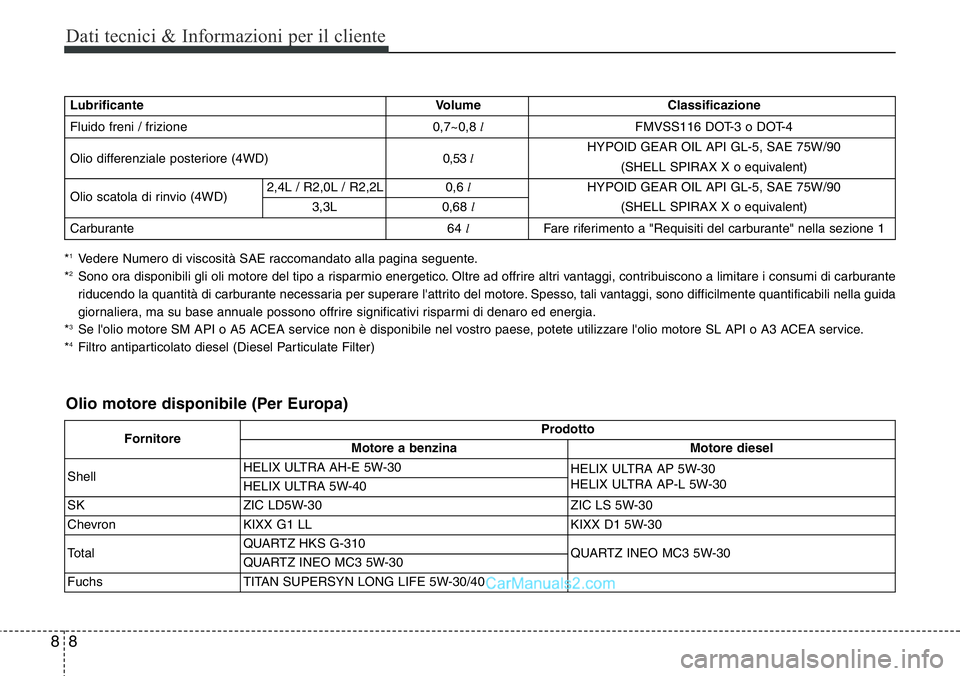

Lubrificante Volume Classificazione
Fluido freni / frizione 0,7~0,8 lFMVSS116 DOT-3 o DOT-4
Olio differenziale posteriore (4WD)0,53 lHYPOID GEAR OIL API GL-5, SAE 75W/90
(SHELL SPIRAX X o equivalent)
Olio scatola di rinvio (4WD) 2,4L / R2,0L / R2,2L 0,6 lHYPOID GEAR OIL API GL-5, SAE 75W/90
3,3L 0,68 l(SHELL SPIRAX X o equivalent)
Carburante 64 lFare riferimento a "Requisiti del carburante" nella sezione 1
*1Vedere Numero di viscosità SAE raccomandato alla pagina seguente.
*2Sono ora disponibili gli oli motore del tipo a risparmio energetico. Oltre ad offrire altri vantaggi, contribuiscono a limitare i consumi di carburante
riducendo la quantità di carburante necessaria per superare l'attrito del motore. Spesso, tali vantaggi, sono difficilmente quantificabili nella guida
giornaliera, ma su base annuale possono offrire significativi risparmi di denaro ed energia.
*
3Se l'olio motore SM API o A5 ACEA service non è disponibile nel vostro paese, potete utilizzare l'olio motore SL API o A3 ACEA service.
*4Filtro antiparticolato diesel (Diesel Particulate Filter)
Olio motore disponibile (Per Europa)
FornitoreProdotto
Motore a benzina Motore diesel
ShellHELIX ULTRA AH-E 5W-30
HELIX ULTRA AP 5W-30
HELIX ULTRA AP-L 5W-30
HELIX ULTRA 5W-40
SK ZIC LD5W-30 ZIC LS 5W-30
Chevron KIXX G1 LL KIXX D1 5W-30
TotalQUARTZ HKS G-310
QUARTZ INEO MC3 5W-30
QUARTZ INEO MC3 5W-30
Fuchs TITAN SUPERSYN LONG LIFE 5W-30/40

89
Dati tecnici & Informazioni per il cliente

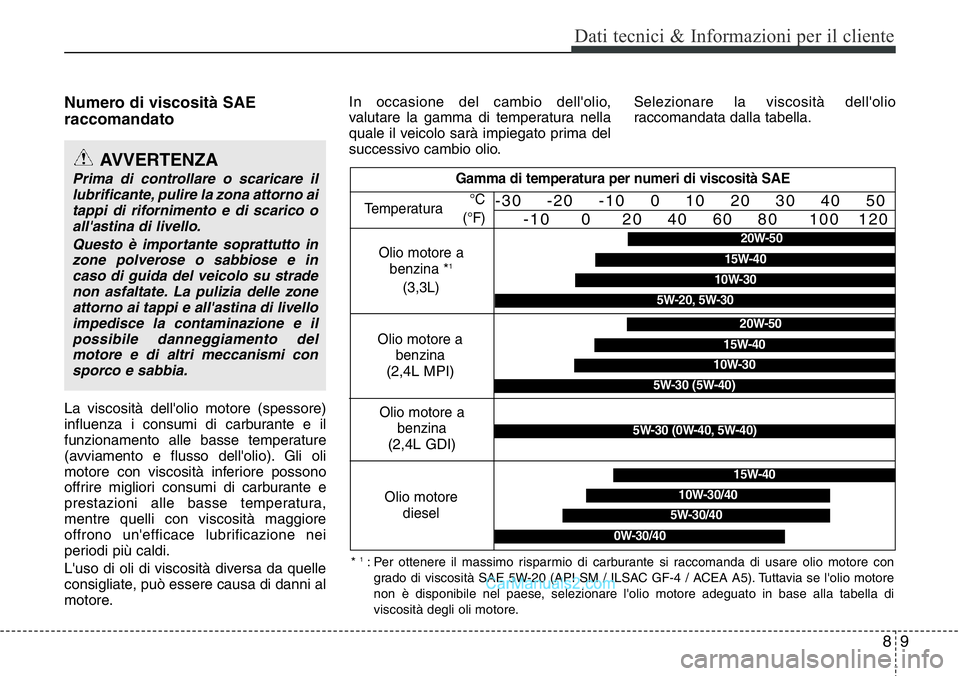

Numero di viscosità SAE
raccomandato
La viscosità dell'olio motore (spessore)
influenza i consumi di carburante e il
funzionamento alle basse temperature
(avviamento e flusso dell'olio). Gli oli
motore con viscosità inferiore possono
offrire migliori consumi di carburante e
prestazioni alle basse temperatura,
mentre quelli con viscosità maggiore
offrono un'efficace lubrificazione nei
periodi più caldi.
L'uso di oli di viscosità diversa da quelle
consigliate, può essere causa di danni al
motore.In occasione del cambio dell'olio,
valutare la gamma di temperatura nella
quale il veicolo sarà impiegato prima del
successivo cambio olio.Selezionare la viscosità dell'olio
raccomandata dalla tabella.
AVVERTENZA
Prima di controllare o scaricare il
lubrificante, pulire la zona attorno ai
tappi di rifornimento e di scarico o
all'astina di livello.
Questo è importante soprattutto in
zone polverose o sabbiose e in
caso di guida del veicolo su strade
non asfaltate. La pulizia delle zone
attorno ai tappi e all'astina di livello
impedisce la contaminazione e il
possibile danneggiamento del
motore e di altri meccanismi con
sporco e sabbia.Gamma di temperatura per numeri di viscosità SAE
Temperatura
Olio motore a
benzina *
1
(3,3L)°C
(°F)
-30 -20 -10 0 10 20 30 40 50
-10 0 20 40 60 80 100 120
Olio motore
diesel
5W-30/40
15W-40
10W-30/40
0W-30/40
* 1: Per ottenere il massimo risparmio di carburante si raccomanda di usare olio motore con
grado di viscosità SAE 5W-20 (API SM / ILSAC GF-4 / ACEA A5). Tuttavia se l'olio motore
non è disponibile nel paese, selezionare l'olio motore adeguato in base alla tabella di
viscosità degli oli motore.
20W-50
10W-30
15W-40
5W-20, 5W-30
Olio motore a
benzina
(2,4L MPI)
20W-50
10W-30
15W-40
5W-30 (5W-40)
Olio motore a
benzina
(2,4L GDI)5W-30 (0W-40, 5W-40)

Dati tecnici & Informazioni per il cliente
10 8

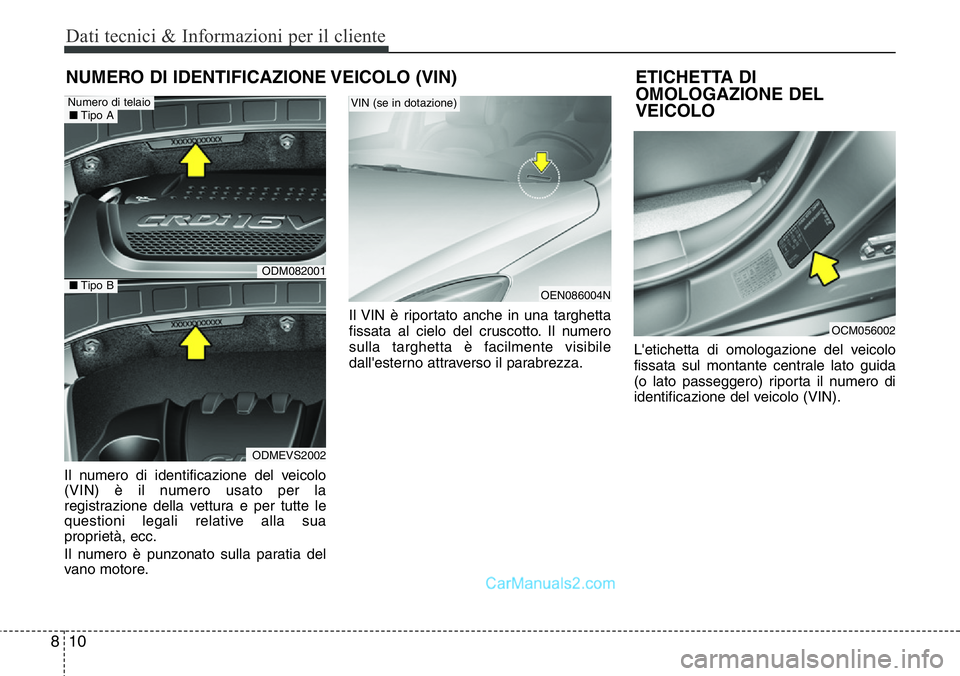

NUMERO DI IDENTIFICAZIONE VEICOLO (VIN)
Il numero di identificazione del veicolo
(VIN) è il numero usato per la
registrazione della vettura e per tutte le
questioni legali relative alla sua
proprietà, ecc.
Il numero è punzonato sulla paratia del
vano motore.Il VIN è riportato anche in una targhetta
fissata al cielo del cruscotto. Il numero
sulla targhetta è facilmente visibile
dall'esterno attraverso il parabrezza.L'etichetta di omologazione del veicolo
fissata sul montante centrale lato guida
(o lato passeggero) riporta il numero di
identificazione del veicolo (VIN).
ETICHETTA DI
OMOLOGAZIONE DEL
VEICOLO
OEN086004N
VIN (se in dotazione)
OCM056002
ODM082001
ODMEVS2002
Numero di telaio
■Tipo B
■Tipo A
