2015 Hyundai Santa Fe Manuale del proprietario (in Italian)

757
Manutenzione

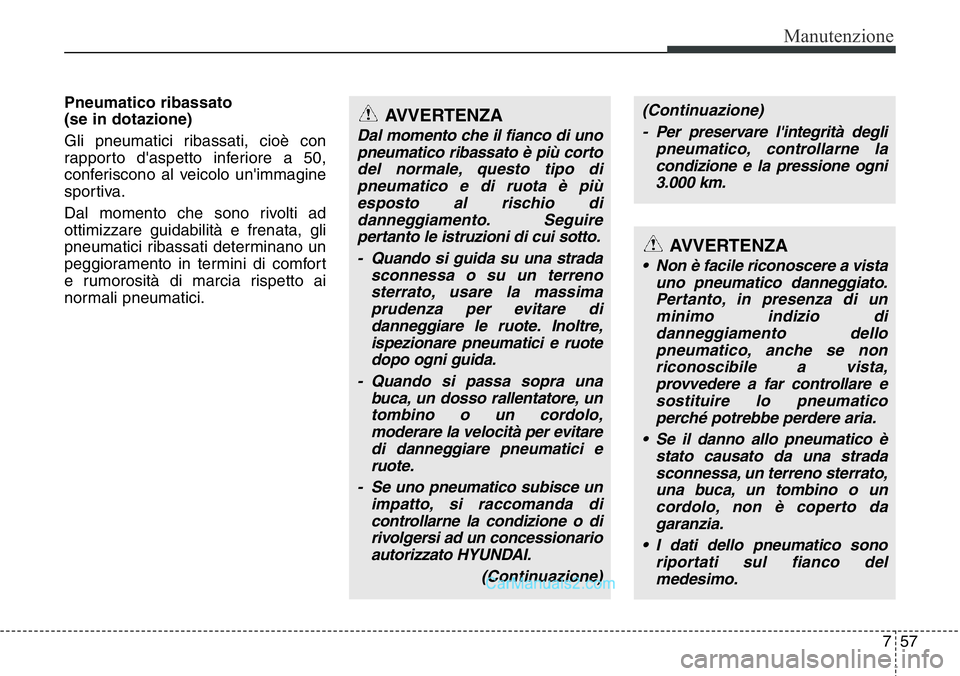

Pneumatico ribassato
(se in dotazione)
Gli pneumatici ribassati, cioè con
rapporto d'aspetto inferiore a 50,
conferiscono al veicolo un'immagine
sportiva.
Dal momento che sono rivolti ad
ottimizzare guidabilità e frenata, gli
pneumatici ribassati determinano un
peggioramento in termini di comfort
e rumorosità di marcia rispetto ai
normali pneumatici.AVVERTENZA
Dal momento che il fianco di uno
pneumatico ribassato è più corto
del normale, questo tipo di
pneumatico e di ruota è più
esposto al rischio di
danneggiamento. Seguire
pertanto le istruzioni di cui sotto.
- Quando si guida su una strada
sconnessa o su un terreno
sterrato, usare la massima
prudenza per evitare di
danneggiare le ruote. Inoltre,
ispezionare pneumatici e ruote
dopo ogni guida.
- Quando si passa sopra una
buca, un dosso rallentatore, un
tombino o un cordolo,
moderare la velocità per evitare
di danneggiare pneumatici e
ruote.
- Se uno pneumatico subisce un
impatto, si raccomanda di
controllarne la condizione o di
rivolgersi ad un concessionario
autorizzato HYUNDAI.
(Continuazione)
AVVERTENZA
• Non è facile riconoscere a vista
uno pneumatico danneggiato.
Pertanto, in presenza di un
minimo indizio di
danneggiamento dello
pneumatico, anche se non
riconoscibile a vista,
provvedere a far controllare e
sostituire lo pneumatico
perché potrebbe perdere aria.
• Se il danno allo pneumatico è
stato causato da una strada
sconnessa, un terreno sterrato,
una buca, un tombino o un
cordolo, non è coperto da
garanzia.
• I dati dello pneumatico sono
riportati sul fianco del
medesimo.
(Continuazione)
- Per preservare l'integrità degli
pneumatico, controllarne la
condizione e la pressione ogni
3.000 km.

Manutenzione
58 7

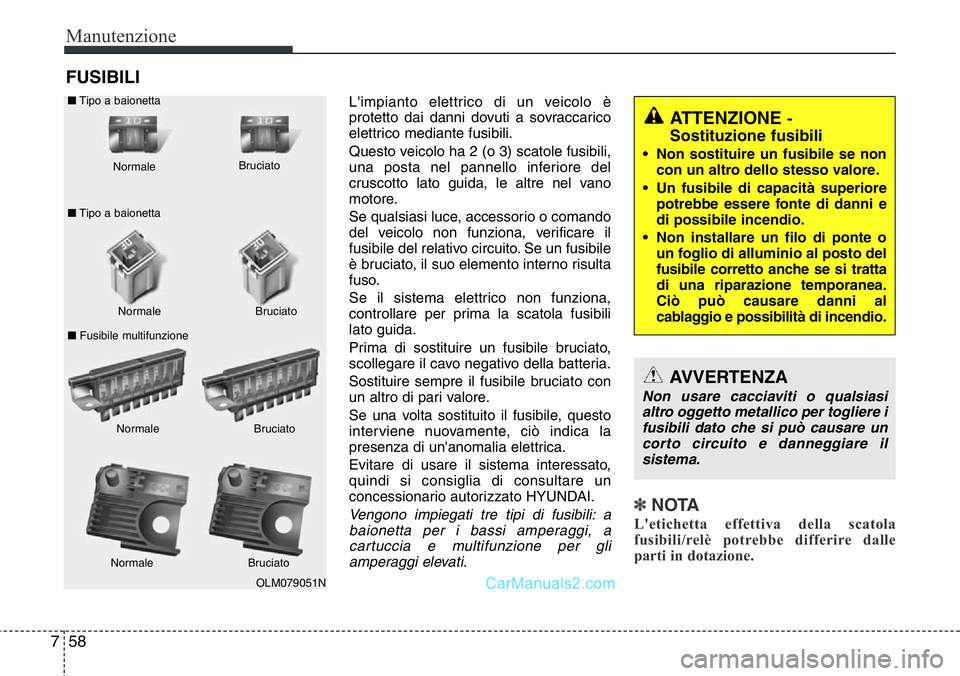

FUSIBILI
L'impianto elettrico di un veicolo è
protetto dai danni dovuti a sovraccarico
elettrico mediante fusibili.
Questo veicolo ha 2 (o 3) scatole fusibili,
una posta nel pannello inferiore del
cruscotto lato guida, le altre nel vano
motore.
Se qualsiasi luce, accessorio o comando
del veicolo non funziona, verificare il
fusibile del relativo circuito. Se un fusibile
è bruciato, il suo elemento interno risulta
fuso.
Se il sistema elettrico non funziona,
controllare per prima la scatola fusibili
lato guida.
Prima di sostituire un fusibile bruciato,
scollegare il cavo negativo della batteria.
Sostituire sempre il fusibile bruciato con
un altro di pari valore.
Se una volta sostituito il fusibile, questo
interviene nuovamente, ciò indica la
presenza di un'anomalia elettrica.
Evitare di usare il sistema interessato,
quindi si consiglia di consultare un
concessionario autorizzato HYUNDAI.
Vengono impiegati tre tipi di fusibili: a
baionetta per i bassi amperaggi, a
cartuccia e multifunzione per gli
amperaggi elevati.✽NOTA
L'etichetta effettiva della scatola
fusibili/relè potrebbe differire dalle
parti in dotazione.
ATTENZIONE -
Sostituzione fusibili
• Non sostituire un fusibile se non
con un altro dello stesso valore.
• Un fusibile di capacità superiore
potrebbe essere fonte di danni e
di possibile incendio.
• Non installare un filo di ponte o
un foglio di alluminio al posto del
fusibile corretto anche se si tratta
di una riparazione temporanea.
Ciò può causare danni al
cablaggio e possibilità di incendio.
AVVERTENZA
Non usare cacciaviti o qualsiasi
altro oggetto metallico per togliere i
fusibili dato che si può causare un
corto circuito e danneggiare il
sistema.
OLM079051N Normale Normale ■Tipo a baionetta
■Tipo a baionetta
■Fusibile multifunzioneBruciato
Bruciato
Normale Bruciato
Normale Bruciato

759
Manutenzione

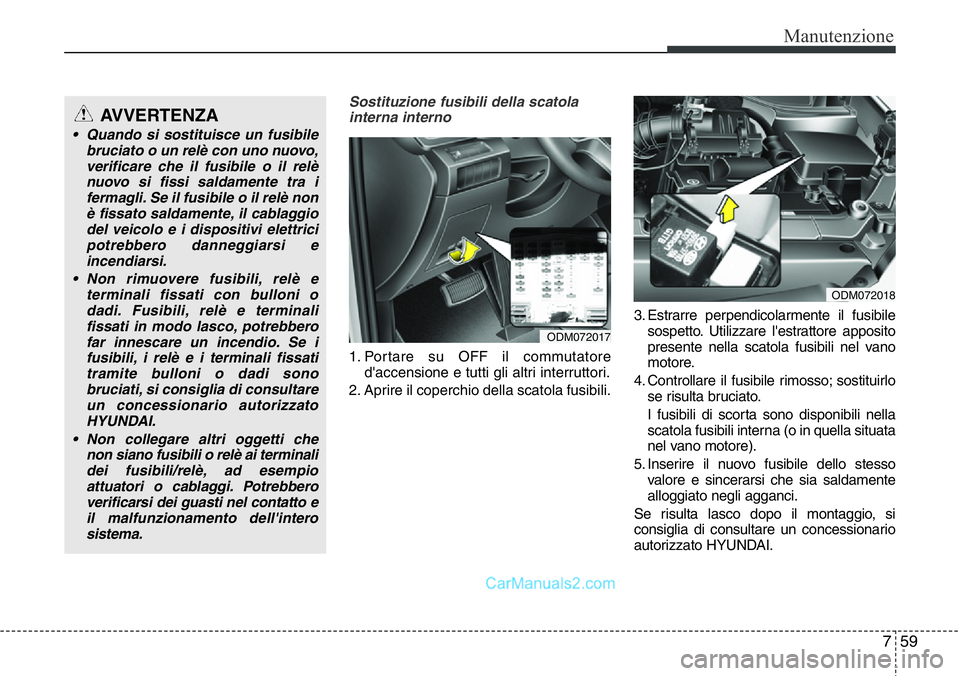

Sostituzione fusibili della scatola
interna interno
1. Portare su OFF il commutatore
d'accensione e tutti gli altri interruttori.
2. Aprire il coperchio della scatola fusibili.3. Estrarre perpendicolarmente il fusibile
sospetto. Utilizzare l'estrattore apposito
presente nella scatola fusibili nel vano
motore.
4. Controllare il fusibile rimosso; sostituirlo
se risulta bruciato.
I fusibili di scorta sono disponibili nella
scatola fusibili interna (o in quella situata
nel vano motore).
5. Inserire il nuovo fusibile dello stesso
valore e sincerarsi che sia saldamente
alloggiato negli agganci.
Se risulta lasco dopo il montaggio, si
consiglia di consultare un concessionario
autorizzato HYUNDAI.
ODM072017
ODM072018
AVVERTENZA
• Quando si sostituisce un fusibile
bruciato o un relè con uno nuovo,
verificare che il fusibile o il relè
nuovo si fissi saldamente tra i
fermagli. Se il fusibile o il relè non
è fissato saldamente, il cablaggio
del veicolo e i dispositivi elettrici
potrebbero danneggiarsi e
incendiarsi.
• Non rimuovere fusibili, relè e
terminali fissati con bulloni o
dadi. Fusibili, relè e terminali
fissati in modo lasco, potrebbero
far innescare un incendio. Se i
fusibili, i relè e i terminali fissati
tramite bulloni o dadi sono
bruciati, si consiglia di consultare
un concessionario autorizzato
HYUNDAI.
• Non collegare altri oggetti che
non siano fusibili o relè ai terminali
dei fusibili/relè, ad esempio
attuatori o cablaggi. Potrebbero
verificarsi dei guasti nel contatto e
il malfunzionamento dell'intero
sistema.

Manutenzione
60 7

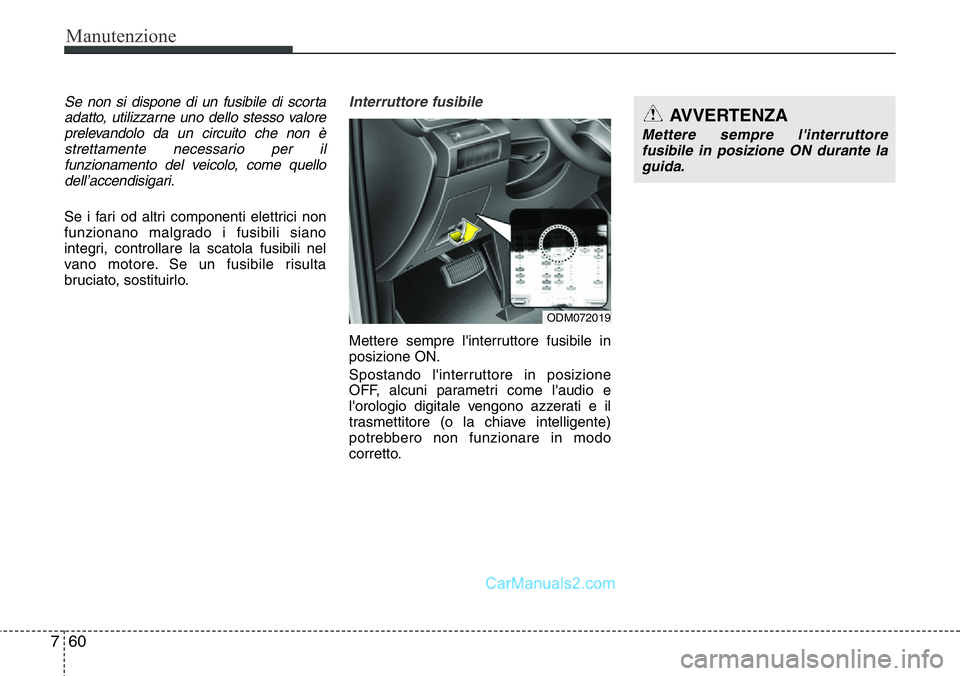

Se non si dispone di un fusibile di scorta
adatto, utilizzarne uno dello stesso valore
prelevandolo da un circuito che non è
strettamente necessario per il
funzionamento del veicolo, come quello
dell’accendisigari.
Se i fari od altri componenti elettrici non
funzionano malgrado i fusibili siano
integri, controllare la scatola fusibili nel
vano motore. Se un fusibile risulta
bruciato, sostituirlo.
Interruttore fusibile
Mettere sempre l'interruttore fusibile in
posizione ON.
Spostando l'interruttore in posizione
OFF, alcuni parametri come l'audio e
l'orologio digitale vengono azzerati e il
trasmettitore (o la chiave intelligente)
potrebbero non funzionare in modo
corretto.
AVVERTENZA
Mettere sempre l'interruttore
fusibile in posizione ON durante la
guida.
ODM072019

761
Manutenzione

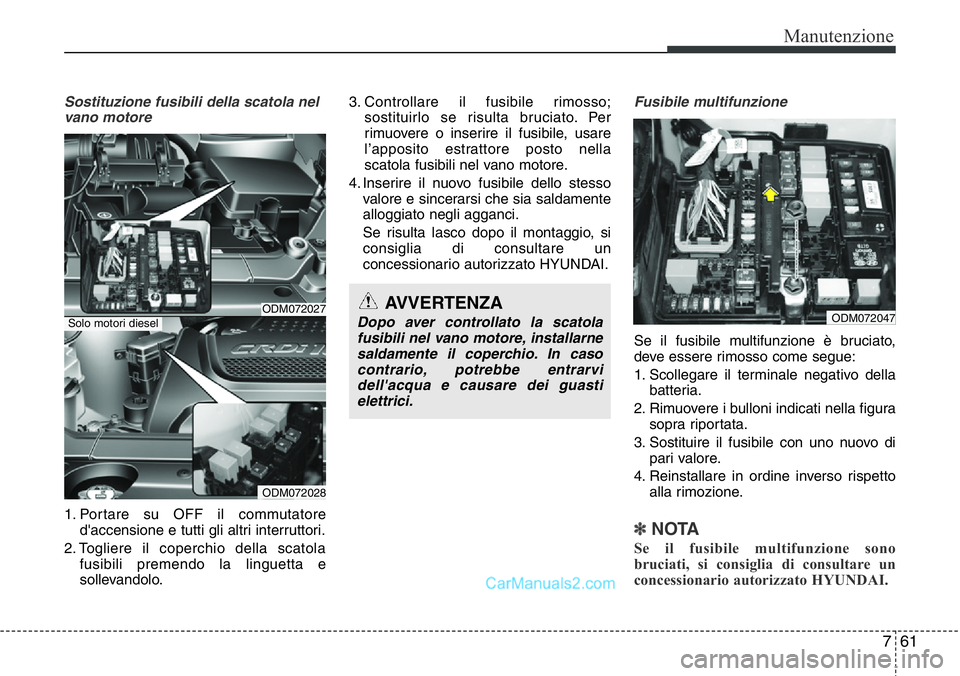

Sostituzione fusibili della scatola nel
vano motore
1. Portare su OFF il commutatore
d'accensione e tutti gli altri interruttori.
2. Togliere il coperchio della scatola
fusibili premendo la linguetta e
sollevandolo.3. Controllare il fusibile rimosso;
sostituirlo se risulta bruciato. Per
rimuovere o inserire il fusibile, usare
l’apposito estrattore posto nella
scatola fusibili nel vano motore.
4. Inserire il nuovo fusibile dello stesso
valore e sincerarsi che sia saldamente
alloggiato negli agganci.
Se risulta lasco dopo il montaggio, si
consiglia di consultare un
concessionario autorizzato HYUNDAI.
Fusibile multifunzione
Se il fusibile multifunzione è bruciato,
deve essere rimosso come segue:
1. Scollegare il terminale negativo della
batteria.
2. Rimuovere i bulloni indicati nella figura
sopra riportata.
3. Sostituire il fusibile con uno nuovo di
pari valore.
4. Reinstallare in ordine inverso rispetto
alla rimozione.
✽NOTA
Se il fusibile multifunzione sono
bruciati, si consiglia di consultare un
concessionario autorizzato HYUNDAI.
AVVERTENZA
Dopo aver controllato la scatola
fusibili nel vano motore, installarne
saldamente il coperchio. In caso
contrario, potrebbe entrarvi
dell'acqua e causare dei guasti
elettrici.ODM072027
ODM072028
Solo motori dieselODM072047

Manutenzione
62 7

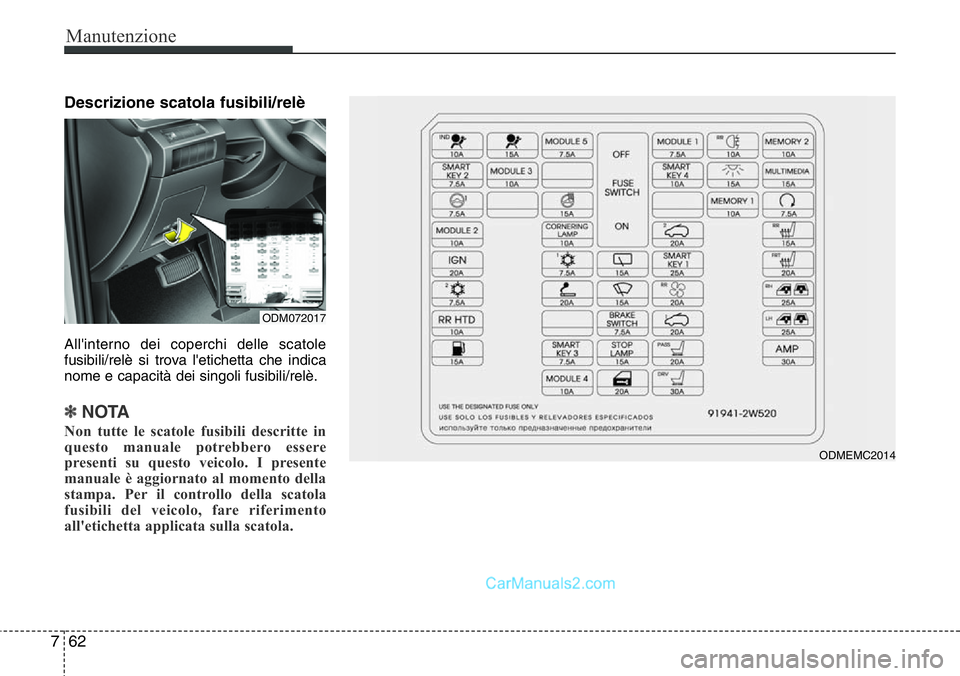

Descrizione scatola fusibili/relè
All'interno dei coperchi delle scatole
fusibili/relè si trova l'etichetta che indica
nome e capacità dei singoli fusibili/relè.
✽NOTA
Non tutte le scatole fusibili descritte in
questo manuale potrebbero essere
presenti su questo veicolo. I presente
manuale è aggiornato al momento della
stampa. Per il controllo della scatola
fusibili del veicolo, fare riferimento
all'etichetta applicata sulla scatola.
ODM072017
ODMEMC2014

763
Manutenzione

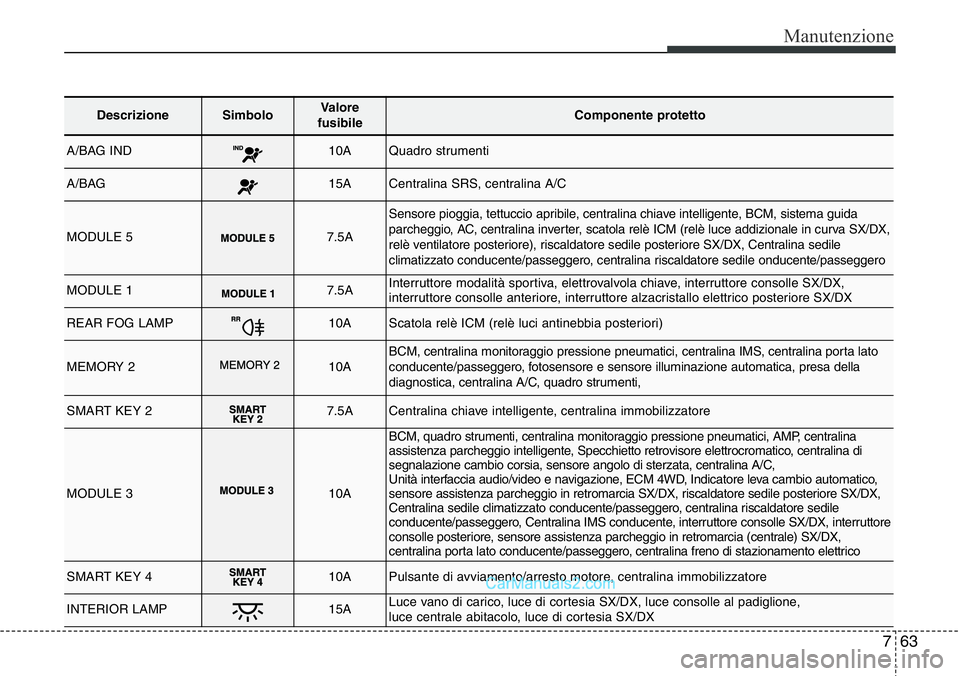

DescrizioneSimbolo Valore
fusibileComponente protetto
A/BAG IND10AQuadro strumenti
A/BAG15ACentralina SRS, centralina A/C
MODULE 57.5A
Sensore pioggia, tettuccio apribile, centralina chiave intelligente, BCM, sistema guida
parcheggio, AC, centralina inverter, scatola relè ICM (relè luce addizionale in curva SX/DX,
relè ventilatore posteriore), riscaldatore sedile posteriore SX/DX, Centralina sedile
climatizzato conducente/passeggero, centralina riscaldatore sedile onducente/passeggero
MODULE 17.5AInterruttore modalità sportiva, elettrovalvola chiave, interruttore consolle SX/DX,
interruttore consolle anteriore, interruttore alzacristallo elettrico posteriore SX/DX
REAR FOG LAMP10AScatola relè ICM (relè luci antinebbia posteriori)
MEMORY 210ABCM, centralina monitoraggio pressione pneumatici, centralina IMS, centralina porta lato
conducente/passeggero, fotosensore e sensore illuminazione automatica, presa della
diagnostica, centralina A/C, quadro strumenti,
SMART KEY 27.5ACentralina chiave intelligente, centralina immobilizzatore
MODULE 310A
BCM, quadro strumenti, centralina monitoraggio pressione pneumatici, AMP, centralina
assistenza parcheggio intelligente, Specchietto retrovisore elettrocromatico, centralina di
segnalazione cambio corsia, sensore angolo di sterzata, centralina A/C,
Unità interfaccia audio/video e navigazione, ECM 4WD, Indicatore leva cambio automatico,
sensore assistenza parcheggio in retromarcia SX/DX, riscaldatore sedile posteriore SX/DX,
Centralina sedile climatizzato conducente/passeggero, centralina riscaldatore sedile
conducente/passeggero, Centralina IMS conducente, interruttore consolle SX/DX, interruttore
consolle posteriore, sensore assistenza parcheggio in retromarcia (centrale) SX/DX,
centralina porta lato conducente/passeggero, centralina freno di stazionamento elettrico
SMART KEY 410APulsante di avviamento/arresto motore, centralina immobilizzatore
INTERIOR LAMP15ALuce vano di carico, luce di cortesia SX/DX, luce consolle al padiglione,
luce centrale abitacolo, luce di cortesia SX/DX

Manutenzione
64 7

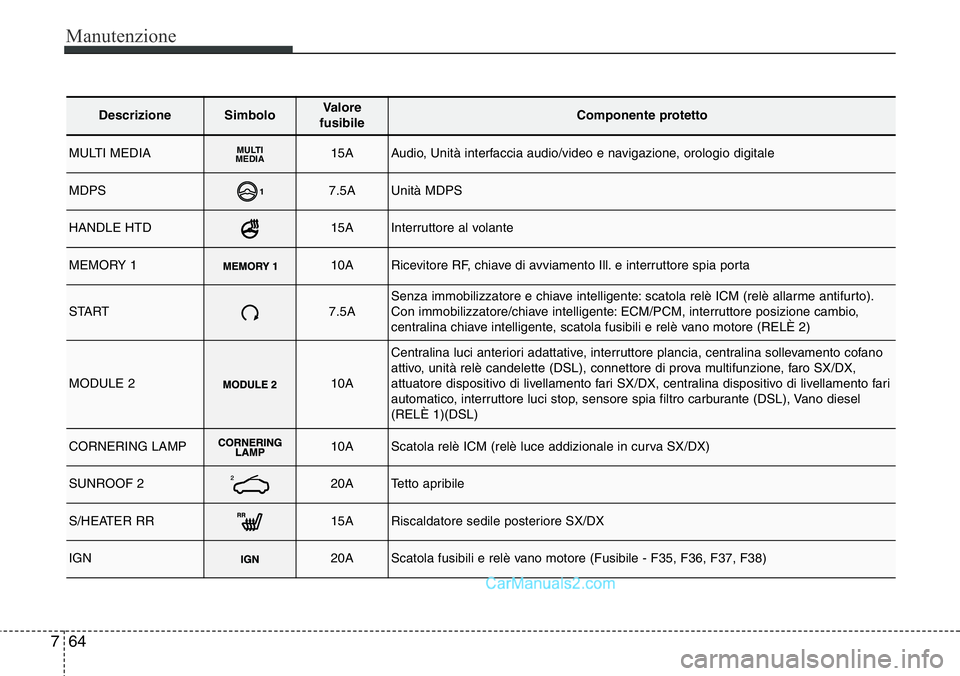

DescrizioneSimbolo Valore
fusibileComponente protetto
MULTI MEDIAMULTI
MEDIA15AAudio, Unità interfaccia audio/video e navigazione, orologio digitale
MDPS7.5AUnità MDPS
HANDLE HTD15AInterruttore al volante
MEMORY 110ARicevitore RF, chiave di avviamento Ill. e interruttore spia porta
START7.5ASenza immobilizzatore e chiave intelligente: scatola relè ICM (relè allarme antifurto).
Con immobilizzatore/chiave intelligente: ECM/PCM, interruttore posizione cambio,
centralina chiave intelligente, scatola fusibili e relè vano motore (RELÈ 2)
MODULE 210A
Centralina luci anteriori adattative, interruttore plancia, centralina sollevamento cofano
attivo, unità relè candelette (DSL), connettore di prova multifunzione, faro SX/DX,
attuatore dispositivo di livellamento fari SX/DX, centralina dispositivo di livellamento fari
automatico, interruttore luci stop, sensore spia filtro carburante (DSL), Vano diesel
(RELÈ 1)(DSL)
CORNERING LAMP 10AScatola relè ICM (relè luce addizionale in curva SX/DX)
SUNROOF 220ATetto apribile
S/HEATER RR15ARiscaldatore sedile posteriore SX/DX
IGN20AScatola fusibili e relè vano motore (Fusibile - F35, F36, F37, F38)
