2015 Hyundai Santa Fe Manuale del proprietario (in Italian)

Dotazioni della vostra vettura
154 4

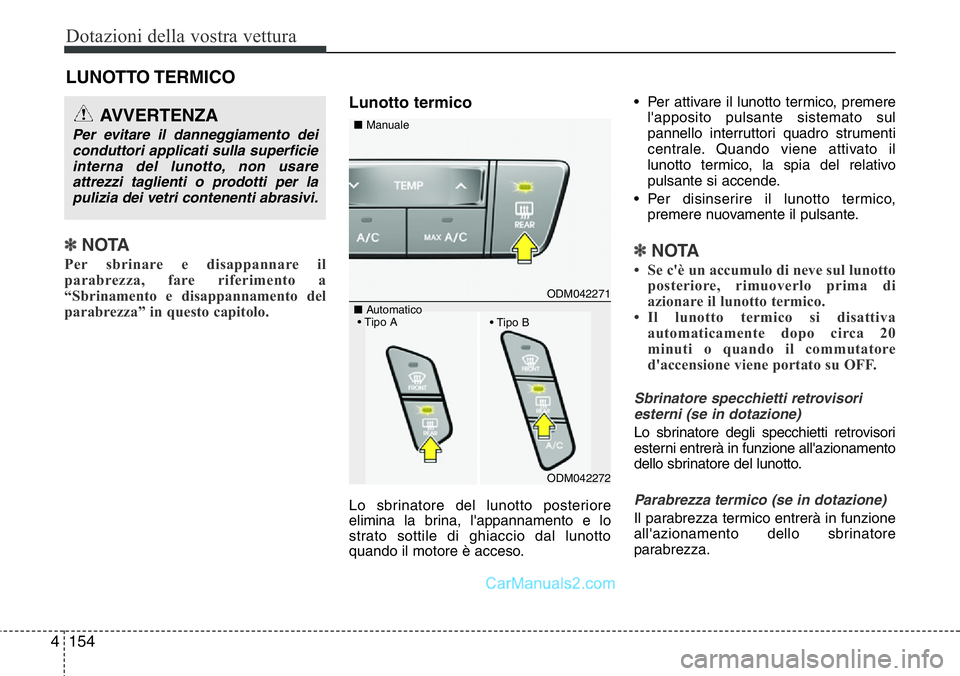

LUNOTTO TERMICO
✽NOTA
Per sbrinare e disappannare il
parabrezza, fare riferimento a
“Sbrinamento e disappannamento del
parabrezza” in questo capitolo.
Lunotto termico
Lo sbrinatore del lunotto posteriore
elimina la brina, l'appannamento e lo
strato sottile di ghiaccio dal lunotto
quando il motore è acceso.• Per attivare il lunotto termico, premere
l'apposito pulsante sistemato sul
pannello interruttori quadro strumenti
centrale. Quando viene attivato il
lunotto termico, la spia del relativo
pulsante si accende.
• Per disinserire il lunotto termico,
premere nuovamente il pulsante.
✽NOTA
• Se c'è un accumulo di neve sul lunotto
posteriore, rimuoverlo prima di
azionare il lunotto termico.
• Il lunotto termico si disattiva
automaticamente dopo circa 20
minuti o quando il commutatore
d'accensione viene portato su OFF.
Sbrinatore specchietti retrovisori
esterni (se in dotazione)
Lo sbrinatore degli specchietti retrovisori
esterni entrerà in funzione all'azionamento
dello sbrinatore del lunotto.
Parabrezza termico (se in dotazione)
Il parabrezza termico entrerà in funzione
all'azionamento dello sbrinatore
parabrezza.
AVVERTENZA
Per evitare il danneggiamento dei
conduttori applicati sulla superficie
interna del lunotto, non usare
attrezzi taglienti o prodotti per la
pulizia dei vetri contenenti abrasivi.
ODM042271
ODM042272
■Manuale
■Automatico
• Tipo A
• Tipo B

4155
Dotazioni della vostra vettura

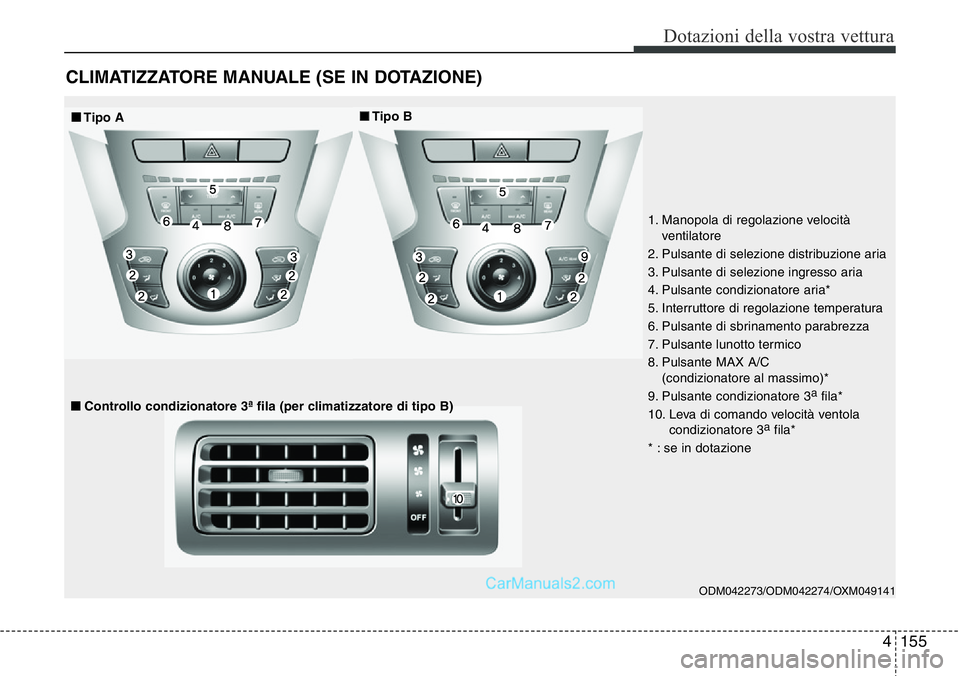

CLIMATIZZATORE MANUALE (SE IN DOTAZIONE)
ODM042273/ODM042274/OXM049141
1. Manopola di regolazione velocità
ventilatore
2. Pulsante di selezione distribuzione aria
3. Pulsante di selezione ingresso aria
4. Pulsante condizionatore aria*
5. Interruttore di regolazione temperatura
6. Pulsante di sbrinamento parabrezza
7. Pulsante lunotto termico
8. Pulsante MAX A/C
(condizionatore al massimo)*
9. Pulsante condizionatore 3
afila*
10. Leva di comando velocità ventola
condizionatore 3
afila*
* : se in dotazione
■■Tipo A■Tipo B
■■Controllo condizionatore 3ª fila (per climatizzatore di tipo B)

Dotazioni della vostra vettura
156 4

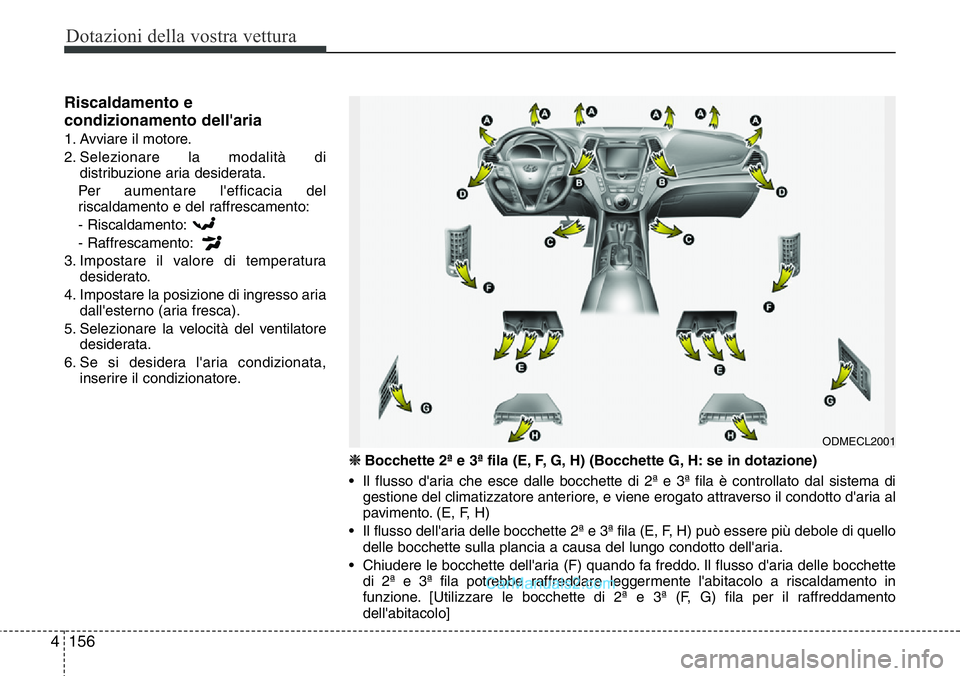

Riscaldamento e
condizionamento dell'aria
1. Avviare il motore.
2. Selezionare la modalità di
distribuzione aria desiderata.
Per aumentare l'efficacia del
riscaldamento e del raffrescamento:
- Riscaldamento:
- Raffrescamento:
3. Impostare il valore di temperatura
desiderato.
4. Impostare la posizione di ingresso aria
dall'esterno (aria fresca).
5. Selezionare la velocità del ventilatore
desiderata.
6. Se si desidera l'aria condizionata,
inserire il condizionatore.
ODMECL2001
❈ Bocchette 2ª e 3ª fila (E, F, G, H) (Bocchette G, H: se in dotazione)
• Il flusso d'aria che esce dalle bocchette di 2ª e 3ª fila è controllato dal sistema di
gestione del climatizzatore anteriore, e viene erogato attraverso il condotto d'aria al
pavimento. (E, F, H)
• Il flusso dell'aria delle bocchette 2ª e 3ª fila (E, F, H) può essere più debole di quello
delle bocchette sulla plancia a causa del lungo condotto dell'aria.
• Chiudere le bocchette dell'aria (F) quando fa freddo. Il flusso d'aria delle bocchette
di 2ª e 3ª fila potrebbe raffreddare leggermente l'abitacolo a riscaldamento in
funzione. [Utilizzare le bocchette di 2ª e 3ª (F, G) fila per il raffreddamento
dell'abitacolo]

4157
Dotazioni della vostra vettura

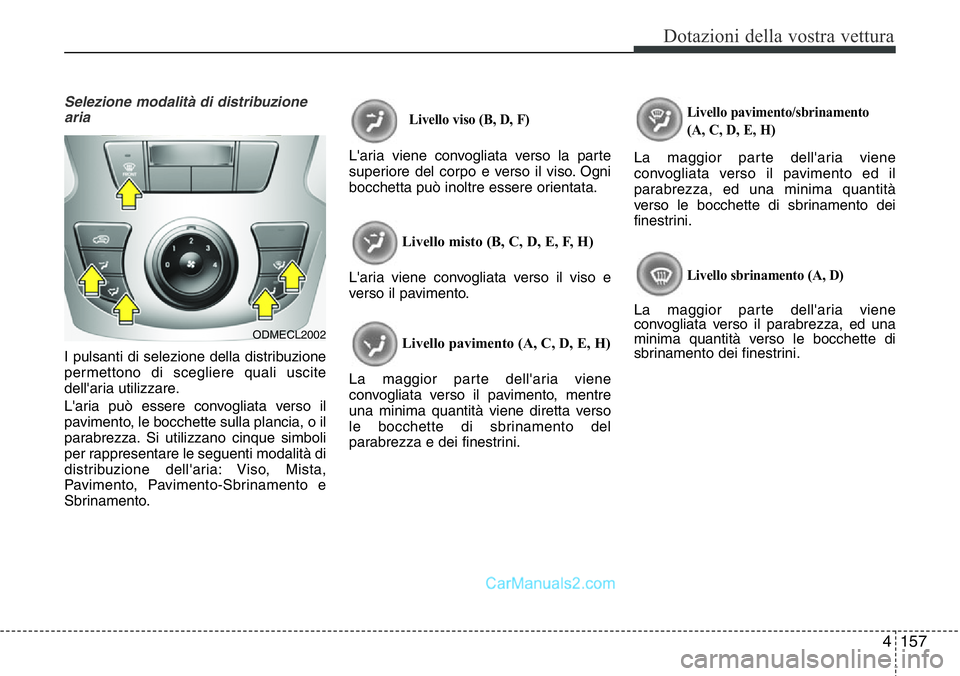

Selezione modalità di distribuzione
aria
I pulsanti di selezione della distribuzione
permettono di scegliere quali uscite
dell'aria utilizzare.
L'aria può essere convogliata verso il
pavimento, le bocchette sulla plancia, o il
parabrezza. Si utilizzano cinque simboli
per rappresentare le seguenti modalità di
distribuzione dell'aria: Viso, Mista,
Pavimento, Pavimento-Sbrinamento e
Sbrinamento.
Livello viso (B, D, F)
L'aria viene convogliata verso la parte
superiore del corpo e verso il viso. Ogni
bocchetta può inoltre essere orientata.
Livello misto (B, C, D, E, F, H)
L'aria viene convogliata verso il viso e
verso il pavimento.
Livello pavimento (A, C, D, E, H)
La maggior parte dell'aria viene
convogliata verso il pavimento, mentre
una minima quantità viene diretta verso
le bocchette di sbrinamento del
parabrezza e dei finestrini.
Livello pavimento/sbrinamento
(A, C, D, E, H)
La maggior parte dell'aria viene
convogliata verso il pavimento ed il
parabrezza, ed una minima quantità
verso le bocchette di sbrinamento dei
finestrini.
Livello sbrinamento (A, D)
La maggior parte dell'aria viene
convogliata verso il parabrezza, ed una
minima quantità verso le bocchette di
sbrinamento dei finestrini.
ODMECL2002

Dotazioni della vostra vettura
158 4

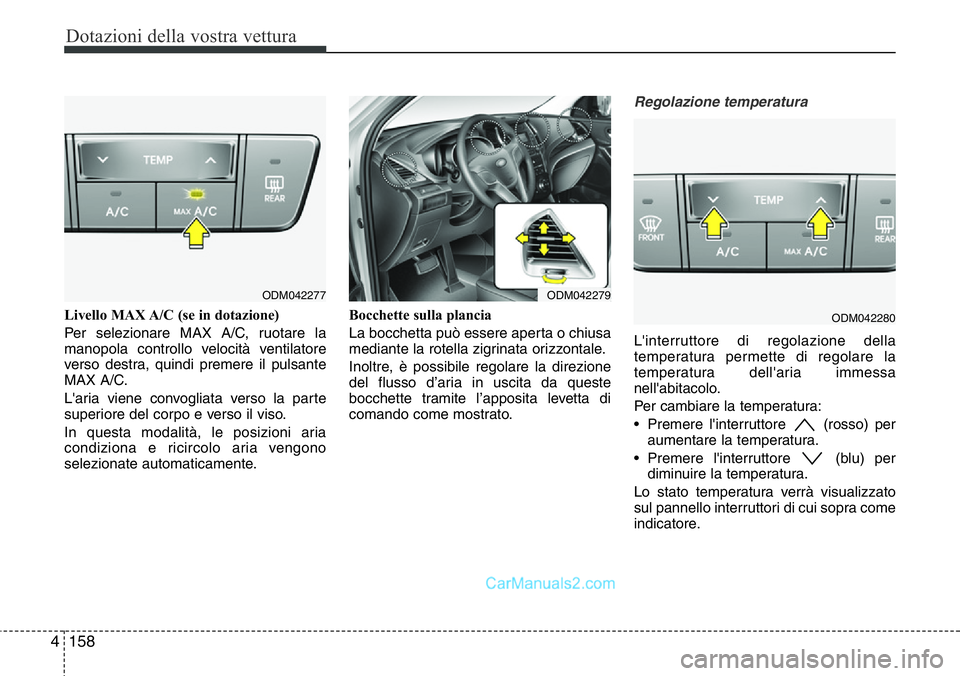

Livello MAX A/C (se in dotazione)
Per selezionare MAX A/C, ruotare la
manopola controllo velocità ventilatore
verso destra, quindi premere il pulsante
MAX A/C.
L'aria viene convogliata verso la parte
superiore del corpo e verso il viso.
In questa modalità, le posizioni aria
condiziona e ricircolo aria vengono
selezionate automaticamente.Bocchette sulla plancia
La bocchetta può essere aperta o chiusa
mediante la rotella zigrinata orizzontale.
Inoltre, è possibile regolare la direzione
del flusso d’aria in uscita da queste
bocchette tramite l’apposita levetta di
comando come mostrato.
Regolazione temperatura
L'interruttore di regolazione della
temperatura permette di regolare la
temperatura dell'aria immessa
nell'abitacolo.
Per cambiare la temperatura:
• Premere l'interruttore (rosso) per
aumentare la temperatura.
• Premere l'interruttore (blu) per
diminuire la temperatura.
Lo stato temperatura verrà visualizzato
sul pannello interruttori di cui sopra come
indicatore.
ODM042277ODM042279
ODM042280

4159
Dotazioni della vostra vettura

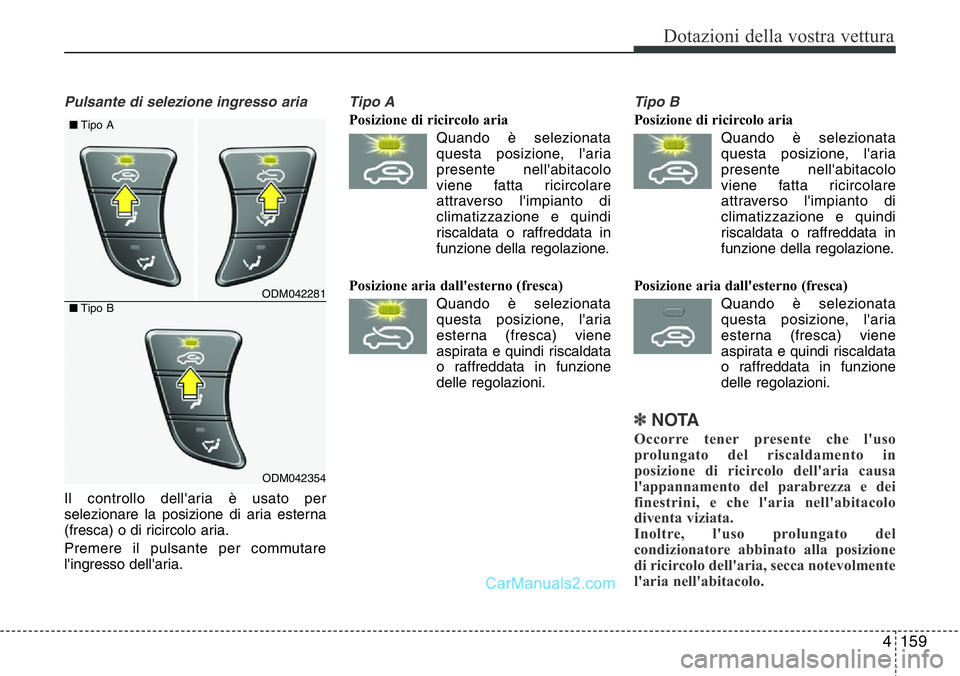

Pulsante di selezione ingresso aria
Il controllo dell'aria è usato per
selezionare la posizione di aria esterna
(fresca) o di ricircolo aria.
Premere il pulsante per commutare
l'ingresso dell'aria.
Tipo A
Posizione di ricircolo aria
Quando è selezionata
questa posizione, l'aria
presente nell'abitacolo
viene fatta ricircolare
attraverso l'impianto di
climatizzazione e quindi
riscaldata o raffreddata in
funzione della regolazione.
Posizione aria dall'esterno (fresca)
Quando è selezionata
questa posizione, l'aria
esterna (fresca) viene
aspirata e quindi riscaldata
o raffreddata in funzione
delle regolazioni.
Tipo B
Posizione di ricircolo aria
Quando è selezionata
questa posizione, l'aria
presente nell'abitacolo
viene fatta ricircolare
attraverso l'impianto di
climatizzazione e quindi
riscaldata o raffreddata in
funzione della regolazione.
Posizione aria dall'esterno (fresca)
Quando è selezionata
questa posizione, l'aria
esterna (fresca) viene
aspirata e quindi riscaldata
o raffreddata in funzione
delle regolazioni.
✽NOTA
Occorre tener presente che l'uso
prolungato del riscaldamento in
posizione di ricircolo dell'aria causa
l'appannamento del parabrezza e dei
finestrini, e che l'aria nell'abitacolo
diventa viziata.
Inoltre, l'uso prolungato del
condizionatore abbinato alla posizione
di ricircolo dell'aria, secca notevolmente
l'aria nell'abitacolo.
ODM042281
ODM042354 ■Tipo A
■Tipo B

Dotazioni della vostra vettura
160 4

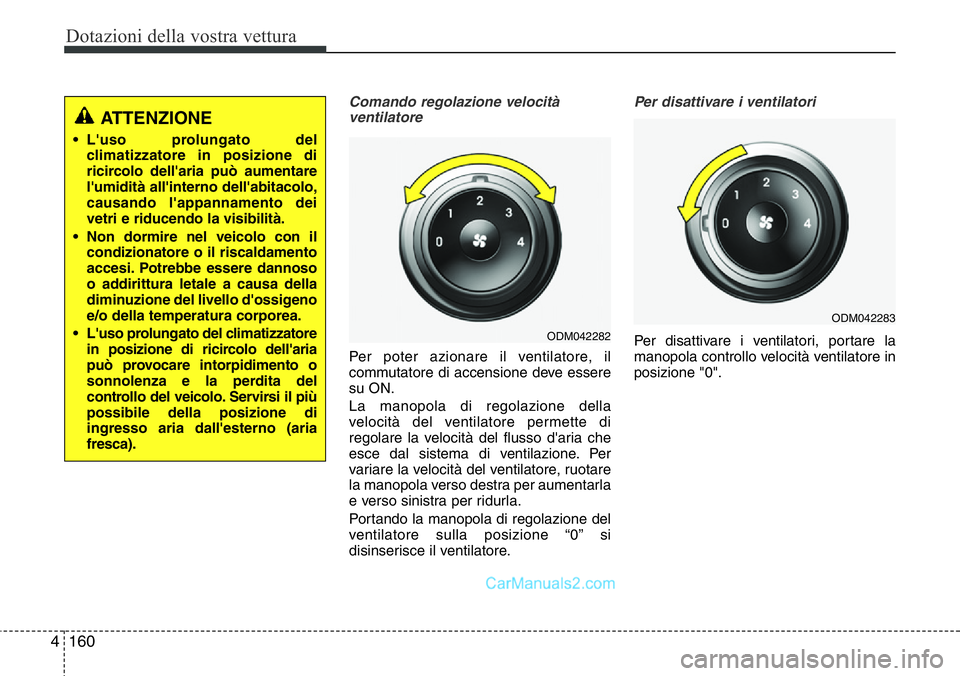

Comando regolazione velocità
ventilatore
Per poter azionare il ventilatore, il
commutatore di accensione deve essere
su ON.
La manopola di regolazione della
velocità del ventilatore permette di
regolare la velocità del flusso d'aria che
esce dal sistema di ventilazione. Per
variare la velocità del ventilatore, ruotare
la manopola verso destra per aumentarla
e verso sinistra per ridurla.
Portando la manopola di regolazione del
ventilatore sulla posizione “0” si
disinserisce il ventilatore.
Per disattivare i ventilatori
Per disattivare i ventilatori, portare la
manopola controllo velocità ventilatore in
posizione "0".
ATTENZIONE
• L'uso prolungato del
climatizzatore in posizione di
ricircolo dell'aria può aumentare
l'umidità all'interno dell'abitacolo,
causando l'appannamento dei
vetri e riducendo la visibilità.
• Non dormire nel veicolo con il
condizionatore o il riscaldamento
accesi. Potrebbe essere dannoso
o addirittura letale a causa della
diminuzione del livello d'ossigeno
e/o della temperatura corporea.
• L'uso prolungato del climatizzatore
in posizione di ricircolo dell'aria
può provocare intorpidimento o
sonnolenza e la perdita del
controllo del veicolo. Servirsi il più
possibile della posizione di
ingresso aria dall'esterno (aria
fresca).
ODM042282
ODM042283

4161
Dotazioni della vostra vettura

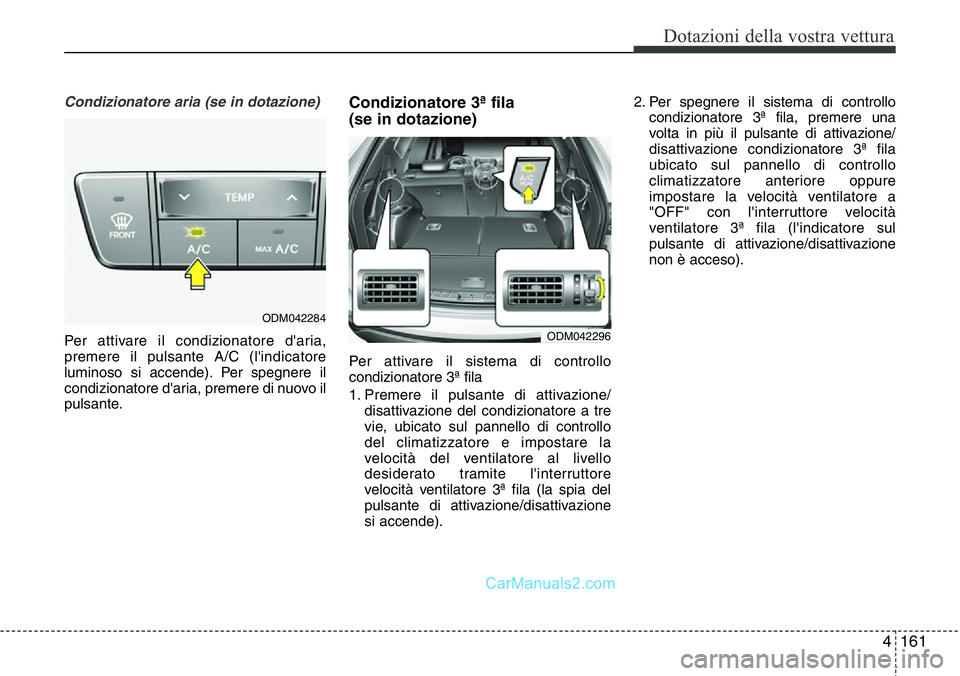

Condizionatore aria (se in dotazione)
Per attivare il condizionatore d'aria,
premere il pulsante A/C (l'indicatore
luminoso si accende). Per spegnere il
condizionatore d'aria, premere di nuovo il
pulsante.
Condizionatore 3ª fila
(se in dotazione)
Per attivare il sistema di controllo
condizionatore 3ª fila
1. Premere il pulsante di attivazione/
disattivazione del condizionatore a tre
vie, ubicato sul pannello di controllo
del climatizzatore e impostare la
velocità del ventilatore al livello
desiderato tramite l'interruttore
velocità ventilatore 3ª fila (la spia del
pulsante di attivazione/disattivazione
si accende).2. Per spegnere il sistema di controllo
condizionatore 3ª fila, premere una
volta in più il pulsante di attivazione/
disattivazione condizionatore 3ª fila
ubicato sul pannello di controllo
climatizzatore anteriore oppure
impostare la velocità ventilatore a
"OFF" con l'interruttore velocità
ventilatore 3ª fila (l'indicatore sul
pulsante di attivazione/disattivazione
non è acceso).
ODM042296
ODM042284
