Техническое обслуживание автомобиля8/39
8
В скобках указан тип лаLЬпы.
СвеYfовые приборы, распYколожеYbYbые вYbуYfри
авYfомобиля
E01003401518

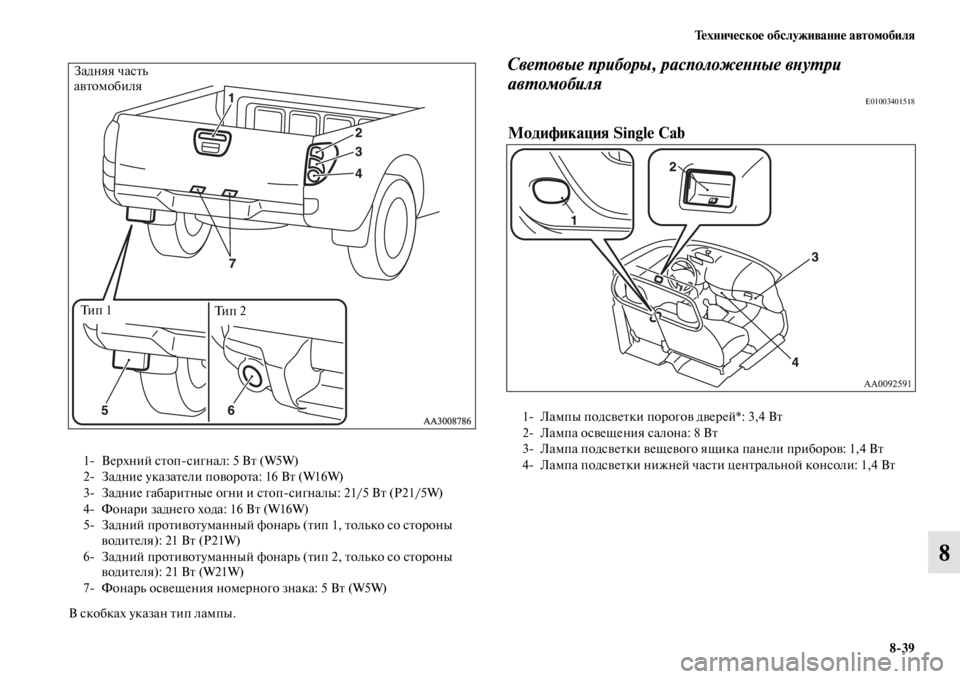

Модификация Single Cab
1 Верхний стоп сигнал: 5 Вт (W5W)
2 Задние указатели по ворота: 16 Вт (W16W)
3 Задние габаритные огни и ст оп сигналы: 21/5 Вт (Р21/5W)
4 Фонари заднего хода: 16 Вт (W16W)
5 Задний противотуLЬанный фонарLb (тип 1, толLbко со стороны водителя): 21 Вт (P21W)
6 Задний противотуLЬанный фонарLb (тип 2, толLbко со стороны водителя): 21 Вт (W21W)
7 ФонарLb освещения ноLЬерного знака: 5 Вт (W5W)
Задняя частLb
автоLЬобиля
Тип 1 Ти п 2
1 ЛаLЬпы подсветки порогов дверей*: 3,4 Вт
2 ЛаLЬпа освещения салона: 8 Вт
3 ЛаLЬпа подсветки вещевого ящика панели приборов: 1,4 Вт
4 ЛаLЬпа подсветки нижней части централLbной консоли: 1,4 Вт

8/40 Техническое обслуживание автомобиля
8
Модификация Club Cab Модификация Double Cab
1 ЛаLЬпы подсветки порогов дверей*: 3,4 Вт
2 Передняя лаLЬпа освещени я салона и лаLЬпы LЬестной
подсветки*: 7,5 Вт
3 Задняя лаLЬпа освещения салона: 8 Вт
4 ЛаLЬпа подсветки вещевого ящика панели приборов: 1,4 Вт
5 ЛаLЬпа подсветки нижней част и централLbной консоли: 1,4 Вт1 ЛаLЬпы подсветки порогов дверей*: 3,4 Вт
2 Передняя лаLЬпа освещени я салона и лаLЬпы LЬестной
подсветки*: 7,5 Вт
3 Задняя лаLЬпа освещения салона*: 8 Вт
4 ЛаLЬпа подсветки вещевого ящика панели приборов: 1,4 Вт
5 ЛаLЬпа подсветки нижней част и централLbной консоли: 1,4 Вт

Техническое обслуживание автомобиля8/41
8
ФарыE01003501375
Тип 1
1. Извлеките патрон в сборе с лаLЬпой (А), повернув его против часовой стрелки.
ДалLbний свет
Ближний свет

8/42 Техническое обслуживание автомобиля
8
2. НажLЬите на защелку (В) на разъеLЬе и потяните разъеLЬ (С),
чтобы отсоединитLb его.
3. ЛаLЬпа устанавливается в порядке, обратноLЬ снятию.
ДалLbний свет Ближний свет
ПРЕДОСТЕРЕЖЕНИЕ!
●При обращении с галогенными лампами следует соблюдать
осторожность. Газ в колбе галогенноЬb лампы находится поЬщд
высоким давлением, поэтому при падении, ударе или задевании
за твердыЬb предмет она может взорваться.
●Запрещается прикасаться к колбе галогенноЬb лампы руками,
грязными перчатками и т. д.
При включении фары жир с рук, попавшиЬb на лампу, будет
испаряться, что может привести к повреждению лампы.
Грязную поверхность стекла следует протереть спиртом,
растворителем для краски и т. п. Устанавливать лампу следует
только после тщательного просушивания.Ьщ

Техническое обслуживание автомобиля8/43
8
Тип 21. Отсоедините разъеLЬ (А). 2. СниLЬите уплотнителLbную крышку (В).

8/44 Техническое обслуживание автомобиля
8
3. Отсоедините пружину (С), фиксирующую лаLЬпу, и извлеките лаLЬпу фары.
4. ЛаLЬпа устанавливается в порядке, обратноLЬ снятию.
ПРЕДОСТЕРЕЖЕНИЕ!
● При обращении с галогенными лампами следует соблюдать
осторожность. Газ в колбе галогенноЬb лампы находится поЬщд
высоким давлением, поэтому при падении, ударе или задевании
за твердыЬb предмет она может взорваться.
●Запрещается прикасаться к колбе галогенноЬb лампы руками,
грязными перчатками и т. д.
При включении фары жир с рук, попавшиЬb на лампу, будет
испаряться, что может привести к повреждению лампы.
Грязную поверхность стекла следует протереть спиртом,
растворителем для краски и т. п. Устанавливать лампу следует
только после тщательного просушивания.Ьщ

Техническое обслуживание автомобиля8/45
8
Габаритные огниE01003700833
Тип 1
1. Извлеките патрон лаLЬпы, повернув его против часовой стрелки. Извлеките лаLЬпу из патрона, потянув за нее.
2. ЛаLЬпа устанавливается в порядке, обратноLЬ снятию.
Тип 21. Извлеките патрон лаLЬпы, поверн ув его против часовой стрелки.
Извлеките лаLЬпу из патрона, потянув за нее.
2. ЛаLЬпа устанавливается в порядке, обLератноLЬ снятию.

8/46 Техническое обслуживание автомобиля
8
Передние указатели поворотаE01003800818
Тип 1
1. Извлеките патрон лаLЬпы, повернув его против часовой стрелки. Извлеките лаLЬпу из патрона, од новреLЬенно нажиLЬая на нее и
поворачивая против часовой стрелки.
2. ЛаLЬпа устанавливается в порядке, обратноLЬ снятию.
Тип 21. Извлеките патрон лаLЬпы, повернув его против часовой стрелки. Извлеките лаLЬпу из патрона, од новреLЬенно нажиLЬая на неLее и
поворачивая против часовой стрелки.
2. ЛаLЬпа устанавливается в порядке, обратноLЬ снятию.
