2014 MITSUBISHI ASX Руководство по эксплуатации и техобслуживанию (in Russian)

Органы управления и контрольно/измерительные приборы
3/5
3
ПРИМЕЧАНИЕ●Единицы измерения уровня топлива и температуры, язык
сообщений и другие параметры дисплея можно изменять.
См. раздел «Изменение настроек (при включенном зажигании
или режиме работы ON)» на стр. 329.
●Окна на дисплее меняются в зависимости от того, в каком
положении находится замок зажигания или какой режим
работы выбран (OFF или ON).
См. раздел «Информационное окно (при выключенном
зажигании или режиме работы OFF)» на стр. 36.
См. раздел «Список предупреждающих сообщений (при
выключенном зажигании или режиме работы OFF)» на стр. 3
45.
См. раздел «Информационное окно (при переводе ключа
зажигания из положения LOCK в положение ON или изменении
режима работы с OFF на ON)» на стр. 310.
См. раздел «Информационное окно (при включенном
зажигании или режиме работы ON)» на стр. 312.
См. раздел «Список предупреждающих сообщений (при
включенном зажигании или режиме работы ON)» на стр. 348.

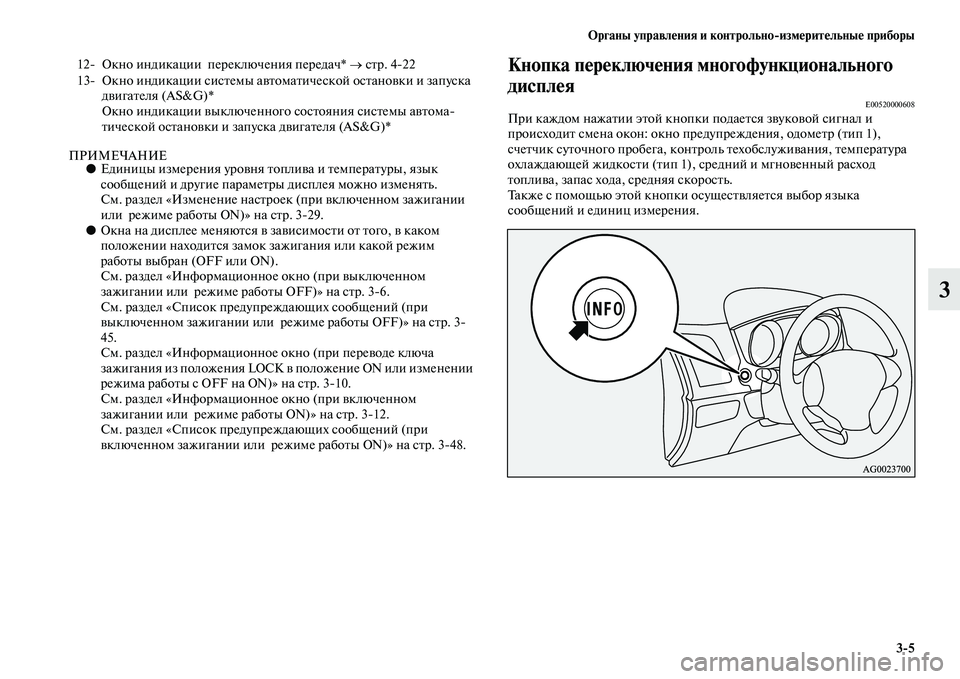

Кнопка переключения многофункционального
дисплея
E00520000608При каждом нажатии этой кнопки подается звуковой сигнал и
происходит смена окон: окно предупреждения, одометр (тип 1),
счетчик суточного пробега, контроль техобслуживания, температура
охлаждающей жидкости (тип 1), средний и мгновенный расход
топлива, запас хода, средняя скорость.
Также с помощью этой кнопки осуществляется выбор языка
сообщений и единиц измерения. 12 Окно индикации переключения передач* → стр. 422
13 Окно индикации системы автоматической остановки и запуска
двигателя (AS&G)*
Окно индикации выключенного состояния системы автома
тической остановки и запуска двигателя (AS&G)*

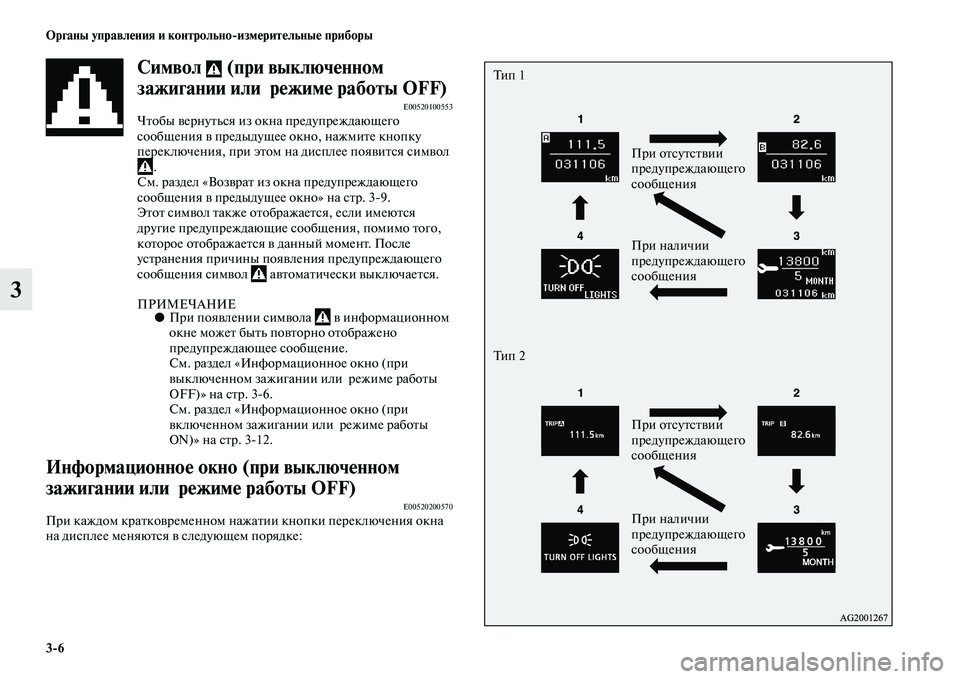

3/6 Органы управления и контрольно/измерительные приборы
3
Символ (при выключенном
зажигании или режиме работы OFF)
E00520100553Чтобы вернуться из окна предупреждающего
сообщения в предыдущее окно, нажмите кнопку
переключения, при этом на дисплее появится символ
.
См. раздел «Возврат из окна предупреждающего
сообщения в предыдущее окно» на стр. 39.
Этот символ также отображается, если имеются
другие предупреждающие сообщения, помимо того,
которое отображается в данный момент. После
устранения причины появления предупреждающего
сообщения символ автоматически выключается.
ПРИМЕЧАНИЕ●При появлении символа в информационном
окне может быть повторно отображено
предупреждающее сообщение.
См. раздел «Информационное окно (при
выключенном зажигании или режиме работы
OFF)» на стр. 36.
См. раздел «Информационное окно (при
включенном зажигании или режиме работы
ON)» на стр. 312.
Информационное окно (при выключенном
зажигании или режиме работы OFF)
E00520200570При каждом кратковременном нажатии кнопки переключения окна
на дисплее меняются в следующем порядке:
Ти п 1
Ти п 2При отсутствии
предупреждающего
сообщения
При наличии
предупреждающего
сообщения
При отсутствии
предупреждающего
сообщения
При наличии
предупреждающего
сообщения

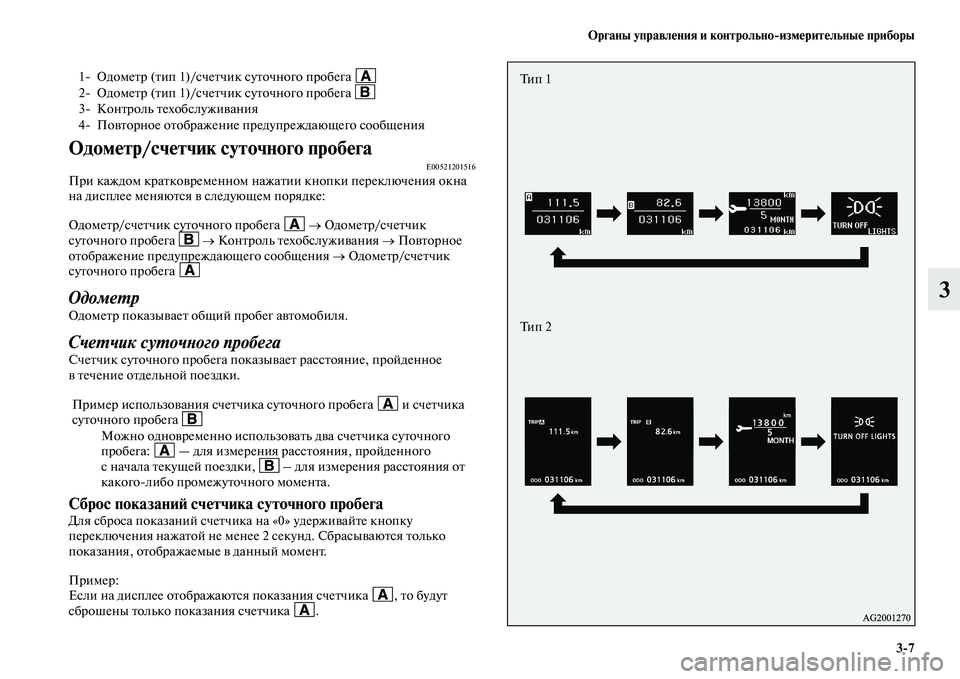

Органы управления и контрольно/измерительные приборы
3/7
3
Одометр/счетчик суточного пробегаE00521201516При каждом кратковременном нажатии кнопки переключения окна
на дисплее меняются в следующем порядке:
Одометр/счетчик суточного пробега → Одометр/счетчик
суточного пробега → Контроль техобслуживания → Повторное
отображение предупреждающего сообщения → Одометр/счетчик
суточного пробега
Одометр
Одометр показывает общий пробег автомобиля.
Счетчик суточного пробега
Счетчик суточного пробега показывает расстояние, пройденное
в течение отдельной поездки.
Сброс показаний счетчика суточного пробегаДля сброса показаний счетчика на «0» удерживайте кнопку
переключения нажатой не менее 2 секунд. Сбрасываются только
показания, отображаемые в данный момент.
Пример:
Если на дисплее отображаются показания счетчика , то будут
сброшены только показания счетчика . 1 Одометр (тип 1)/счетчик суточного пробега
2 Одометр (тип 1)/счетчик суточного пробега
3 Контроль техобслуживания
4 Повторное отображение предупреждающего сообщения
Пример использования счетчика суточного пробега и счетчика
суточного пробега
Можно одновременно использовать два счетчика суточного
пробега: — для измерения расстояния, пройденного
с начала текущей поездки, – для измерения расстояния от
какоголибо промежуточного момента.
Ти п 1
Ти п 2

3/8 Органы управления и контрольно/измерительные приборы
3
ПРИМЕЧАНИЕ●При отсутствии предупреждающих сообщений переход между
окнами осуществляется в последовательности:
Одометр/счетчик суточного пробега → Одометр/счетчик
суточного пробега → Контроль техобслуживания →
Одометр/счетчик суточного пробега .
●Максимальное значение показаний каждого из счетчиков
суточного пробега и составляет 9999,9 км, затем отсчет
вновь начинается с 0,0 км.
●При отсоединении клеммы аккумуляторной батареи показания
счетчиков суточного пробега и стираются, и отсчет
начинается с 0,0 км.
Контроль техобслуживанияE00521301126На дисплее отображаются количество месяцев и
пробег, оставшиеся до следующего техобслуживания.
См. раздел «Контроль техобслуживания» на стр. 325.
Предупреждающее сообщение
(при выключенном зажигании или режиме
работы OFF)
E00520500616Как только на дисплее отображается предупреждающее сообщение
(например, какоелибо напоминание), оно сопровождается звуковым
сигналом зуммера. Прочтите соответствующую страницу руководства
и примите необходимые меры.
После устранения причины появления предупреждающее сообщение
исчезает автоматически.
См. раздел «Список предупреждающих сообщений (при
выключенном зажигании или режиме работы OFF)» на стр. 345.
Ти п 1
Ти п 2
1 Появление предупреждающего сообщения
2 Причина устранена
Ти п 1
Ти п 2

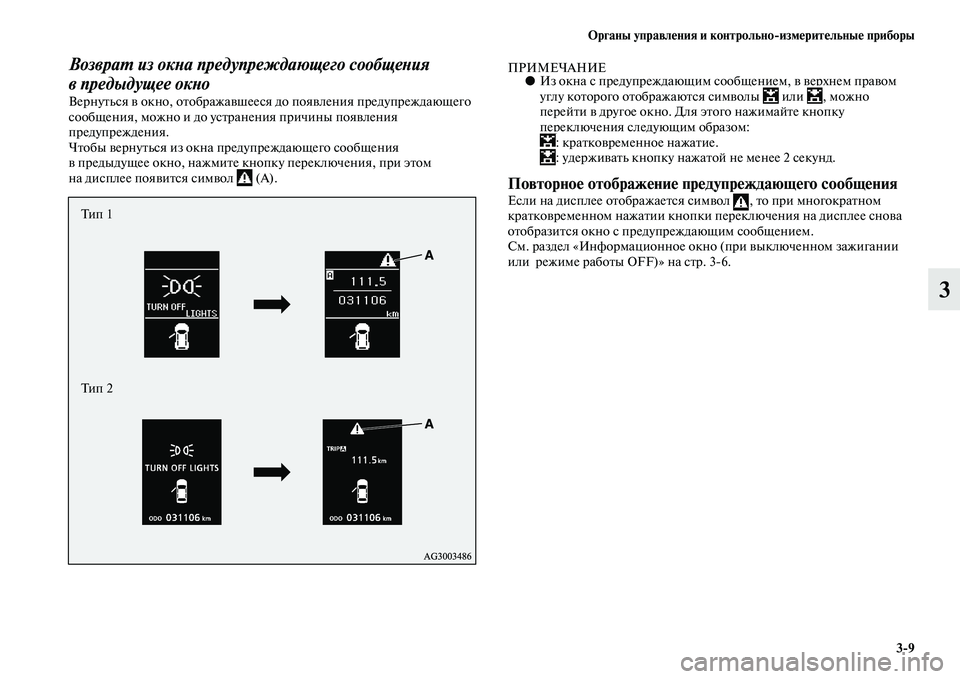

Органы управления и контрольно/измерительные приборы
3/9
3
Возврат из окна предупреждающего сообщения
в предыдущее окно
Вернуться в окно, отображавшееся до появления предупреждающего
сообщения, можно и до устранения причины появления
предупреждения.
Чтобы вернуться из окна предупреждающего сообщения
в предыдущее окно, нажмите кнопку переключения, при этом
на дисплее появится символ (А).
ПРИМЕЧАНИЕ●Из окна с предупреждающим сообщением, в верхнем правом
углу которого отображаются символы или , можно
перейти в другое окно. Для этого нажимайте кнопку
переключения следующим образом:
: кратковременное нажатие.
: удерживать кнопку нажатой не менее 2 секунд.
Повторное отображение предупреждающего сообщенияЕсли на дисплее отображается символ , то при многократном
кратковременном нажатии кнопки переключения на дисплее снова
отобразится окно с предупреждающим сообщением.
См. раздел «Информационное окно (при выключенном зажигании
или режиме работы OFF)» на стр. 36.Ти п 1
Ти п 2

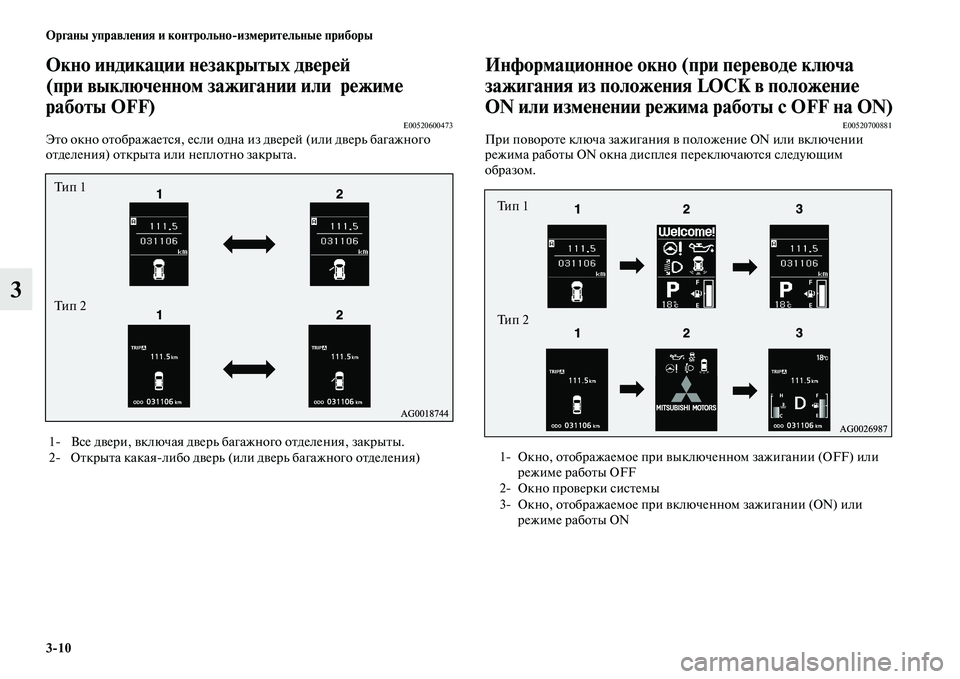

3/10 Органы управления и контрольно/измерительные приборы
3
Окно индикации незакрытых дверей
(при выключенном зажигании или режиме
работы OFF)
E00520600473Это окно отображается, если одна из дверей (или дверь багажного
отделения) открыта или неплотно закрыта.
Информационное окно (при переводе ключа
зажигания из положения LOCK в положение
ON или изменении режима работы с OFF на ON)
E00520700881При повороте ключа зажигания в положение ON или включении
режима работы ON окна дисплея переключаются следующим
образом.
1 Все двери, включая дверь багажного отделения, закрыты.
2 Открыта какаялибо дверь (или дверь багажного отделения)
Ти п 1
Ти п 2
1 Окно, отображаемое при выключенном зажигании (OFF) или
режиме работы OFF
2 Окно проверки системы
3 Окно, отображаемое при включенном зажигании (ON) или
режиме работы ON
Ти п 2 Ти п 1

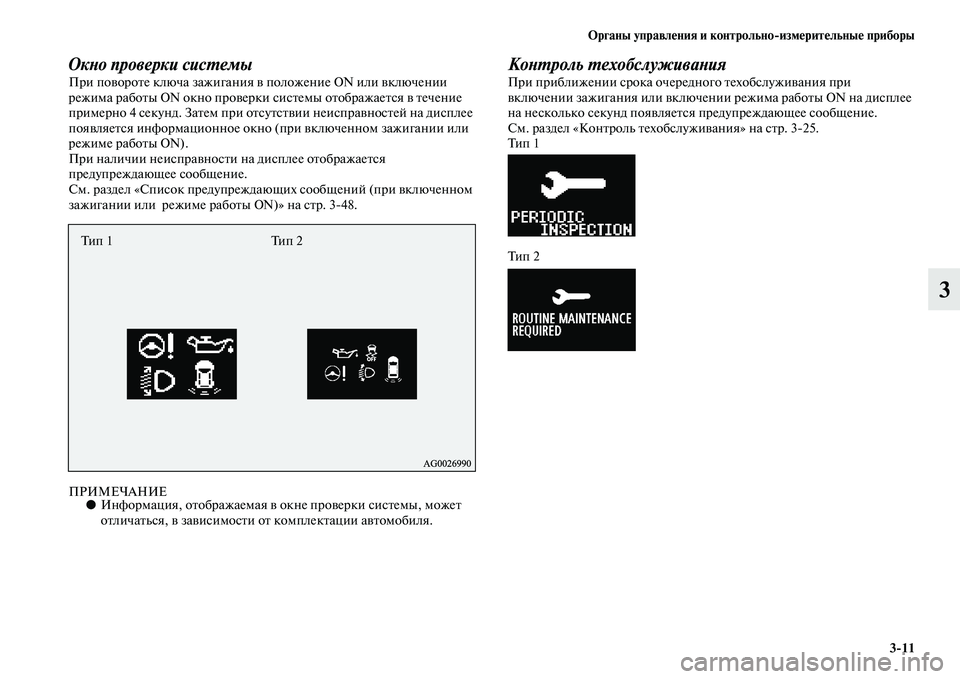

Органы управления и контрольно/измерительные приборы
3/11
3
Окно проверки системыПри повороте ключа зажигания в положение ON или включении
режима работы ON окно проверки системы отображается в течение
примерно 4 секунд. Затем при отсутствии неисправностей на дисплее
появляется информационное окно (при включенном зажигании или
режиме работы ON).
При наличии неисправности на дисплее отображается
предупреждающее сообщение.
См. раздел «Список предупреждающих сообщений (при включенном
зажигании или режиме работы ON)» на стр. 348.
ПРИМЕЧАНИЕ●Информация, отображаемая в окне проверки системы, может
отличаться, в зависимости от комплектации автомобиля.
Контроль техобслуживанияПри приближении срока очередного техобслуживания при
включении зажигания или включении режима работы ON на дисплее
на несколько секунд появляется предупреждающее сообщение.
См. раздел «Контроль техобслуживания» на стр. 325.
Ти п 1
Ти п 2
Тип 1 Тип 2

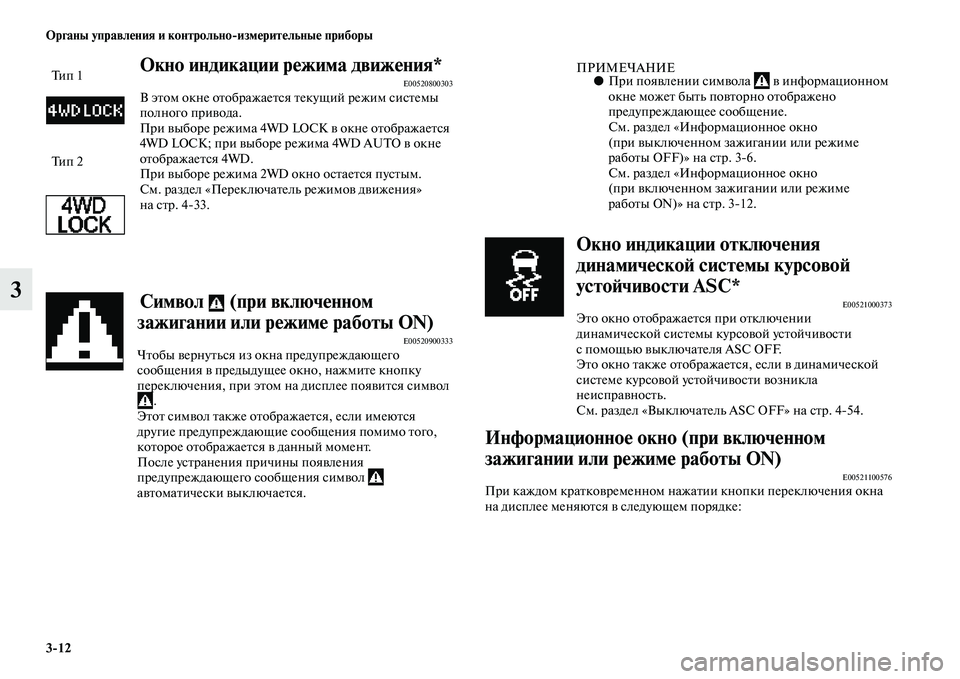

3/12 Органы управления и контрольно/измерительные приборы
3
Окно индикации режима движения*E00520800303В этом окне отображается текущий режим системы
полного привода.
При выборе режима 4WD LOCK в окне отображается
4WD LOCK; при выборе режима 4WD AUTO в окне
отображается 4WD.
При выборе режима 2WD окно остается пустым.
См. раздел «Переключатель режимов движения»
на стр. 433.
Символ (при включенном
зажигании или режиме работы ON)
E00520900333Чтобы вернуться из окна предупреждающего
сообщения в предыдущее окно, нажмите кнопку
переключения, при этом на дисплее появится символ
.
Этот символ также отображается, если имеются
другие предупреждающие сообщения помимо того,
которое отображается в данный момент.
После устранения причины появления
предупреждающего сообщения символ
автоматически выключается.
ПРИМЕЧАНИЕ●При появлении символа в информационном
окне может быть повторно отображено
предупреждающее сообщение.
См. раздел «Информационное окно
(при выключенном зажигании или режиме
работы OFF)» на стр. 36.
См. раздел «Информационное окно
(при включенном зажигании или режиме
работы ON)» на стр. 312.
Окно индикации отключения
динамической системы курсовой
устойчивости ASC*
E00521000373Это окно отображается при отключении
динамической системы курсовой устойчивости
с помощью выключателя ASC OFF.
Это окно также отображается, если в динамической
системе курсовой устойчивости возникла
неисправность.
См. раздел «Выключатель ASC OFF» на стр. 454.
Информационное окно (при включенном
зажигании или режиме работы ON)
E00521100576При каждом кратковременном нажатии кнопки переключения окна
на дисплее меняются в следующем порядке:
Ти п 1
Ти п 2
