2014 MITSUBISHI ASX Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
8/51
8

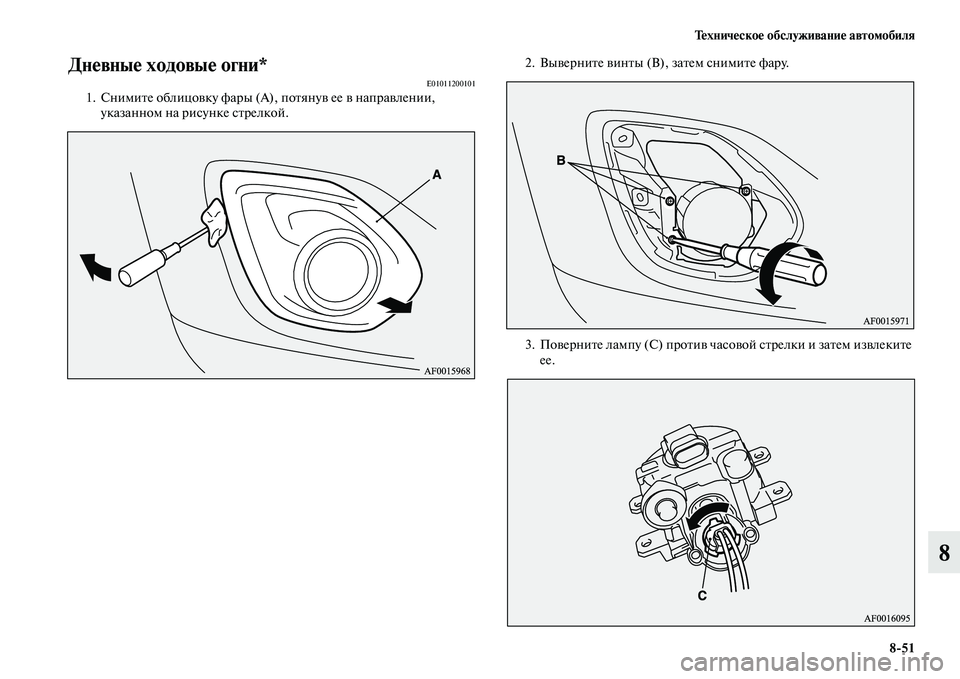

Дневные ходовые огни*E010112001011. Снимите облицовку фары (А), потянув ее в направлении,
указанном на рисунке стрелкой.2. Выверните винты (В), затем снимите фару.
3. Поверните лампу (С) против часовой стрелки и затем извлеките
ее.

8/52 Техническое обслуживание автомобиля
8
4. Нажмите на защелку (D) и отсоедините патрон (E).
5. Лампа устанавливается в порядке, обратном снятию.Задний противотуманный фонарьE010041015961. Снимите фонарь (А), отжимая его в направлении левой стороны
кузова автомобиля.

Техническое обслуживание автомобиля
8/53
8

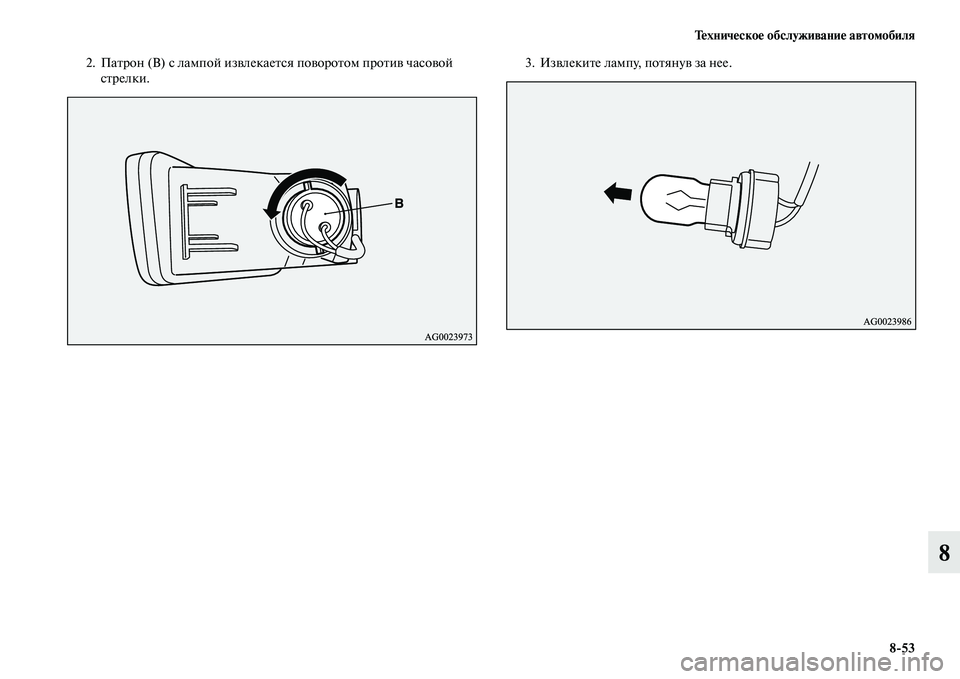

2. Патрон (B) с лампой извлекается поворотом против часовой
стрелки.3. Извлеките лампу, потянув за нее.

8/54 Техническое обслуживание автомобиля
8
4. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ●Если при замене лампы жгут проводов был извлечен из 2
направляющих на фонаре, во время установки снова закрепите
жгут проводов в направляющих.
●При установке фонаря сначала вставьте защелку (C) в паз (D)
на бампере, а затем прижмите фонарь, чтобы зафиксировать его
на месте.
Задний комбинированный фонарьE010042013661. Выверните болты (А) крепления заднего комбинированного
фонаря и снимите фонарь.

Техническое обслуживание автомобиля
8/55
8

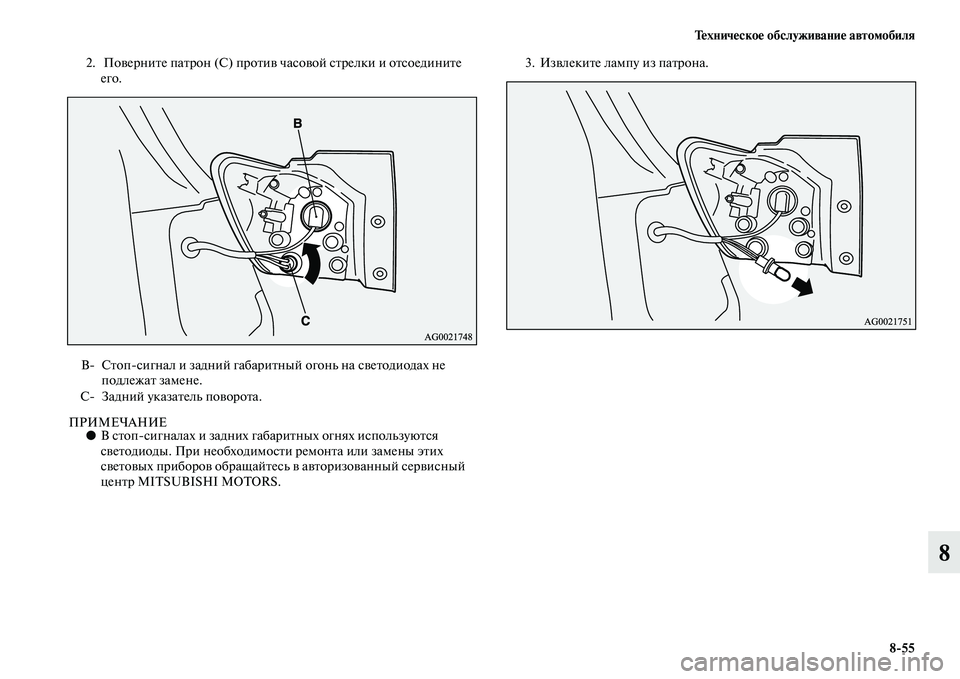

2. Поверните патрон (С) против часовой стрелки и отсоедините
его.
ПРИМЕЧАНИЕ●В стопсигналах и задних габаритных огнях используются
светодиоды. При необходимости ремонта или замены этих
световых приборов обращайтесь в авторизованный сервисный
центр MITSUBISHI MOTORS.3. Извлеките лампу из патрона.
B Стопсигнал и задний габаритный огонь на светодиодах не
подлежат замене.
С Задний указатель поворота.

8/56 Техническое обслуживание автомобиля
8

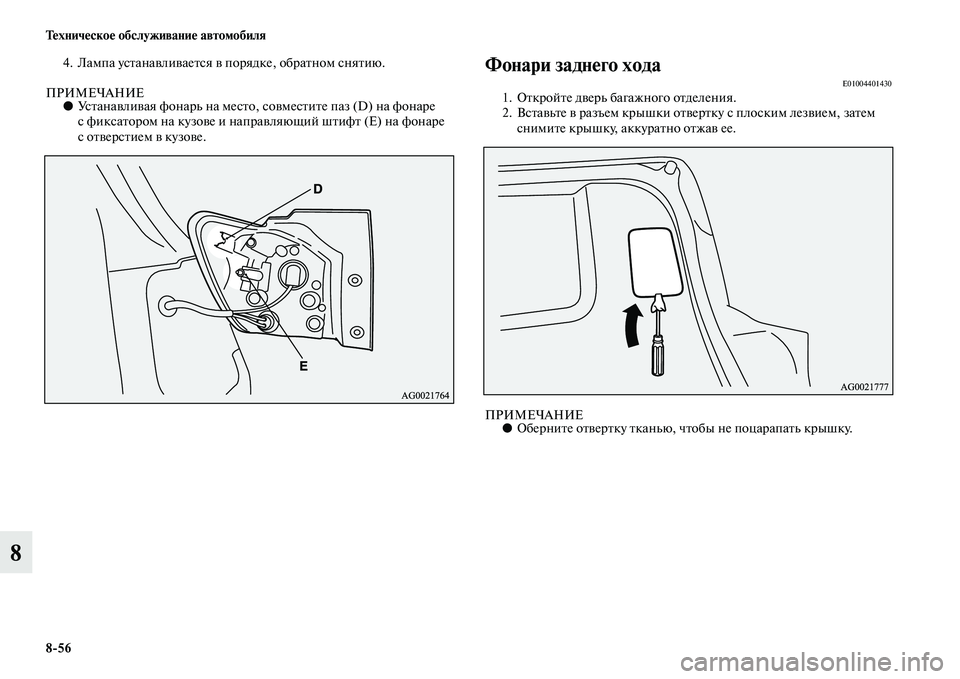

4. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ●Устанавливая фонарь на место, совместите паз (D) на фонаре
с фиксатором на кузове и направляющий штифт (Е) на фонаре
с отверстием в кузове.
Фонари заднего ходаE010044014301. Откройте дверь багажного отделения.
2. Вставьте в разъем крышки отвертку с плоским лезвием, затем
снимите крышку, аккуратно отжав ее.
ПРИМЕЧАНИЕ●Оберните отвертку тканью, чтобы не поцарапать крышку.

Техническое обслуживание автомобиля
8/57
8

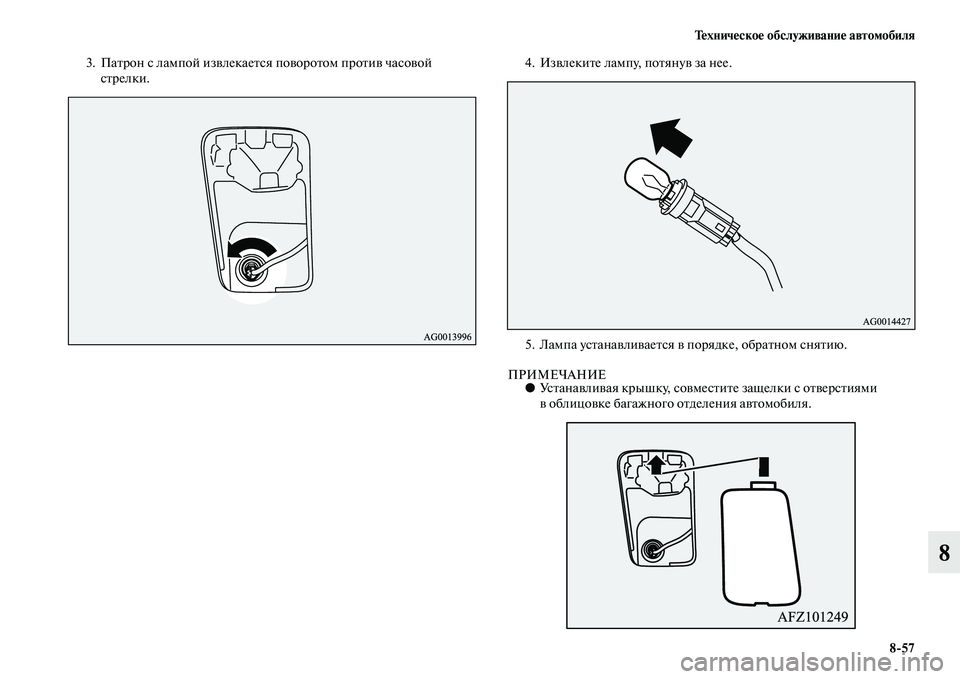

3. Патрон с лампой извлекается поворотом против часовой
стрелки.4. Извлеките лампу, потянув за нее.
5. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ●Устанавливая крышку, совместите защелки с отверстиями
в облицовке багажного отделения автомобиля.

8/58 Техническое обслуживание автомобиля
8

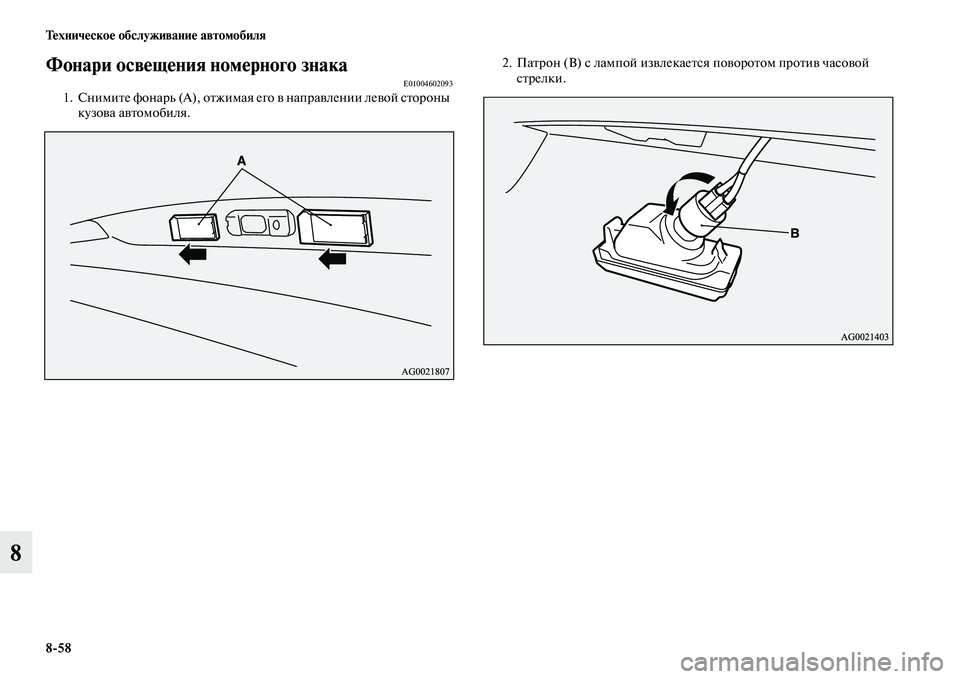

Фонари освещения номерного знакаE010046020931. Снимите фонарь (А), отжимая его в направлении левой стороны
кузова автомобиля.2. Патрон (B) с лампой извлекается поворотом против часовой
стрелки.
