2014 MITSUBISHI ASX Руководство по эксплуатации и техобслуживанию (in Russian)

Органы управления и контрольно/измерительные приборы
3/61
3

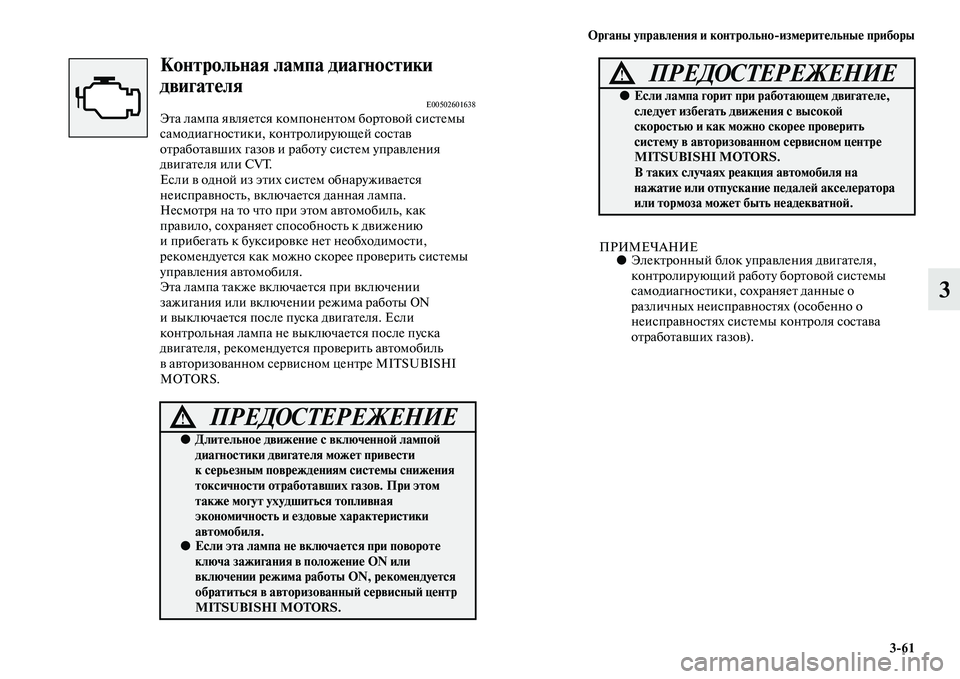

Контрольная лампа диагностики
двигателя
E00502601638Эта лампа является компонентом бортовой системы
самодиагностики, контролирующей состав
отработавших газов и работу систем управления
двигателя или CVT.
Если в одной из этих систем обнаруживается
неисправность, включается данная лампа.
Несмотря на то что при этом автомобиль, как
правило, сохраняет способность к движению
и прибегать к буксировке нет необходимости,
рекомендуется как можно скорее проверить системы
управления автомобиля.
Эта лампа также включается при включении
зажигания или включении режима работы ON
и выключается после пуска двигателя. Если
контрольная лампа не выключается после пуска
двигателя, рекомендуется проверить автомобиль
в авторизованном сервисном центре MITSUBISHI
MOTORS.
ПРИМЕЧАНИЕ●Электронный блок управления двигателя,
контролирующий работу бортовой системы
самодиагностики, сохраняет данные о
различных неисправностях (особенно о
неисправностях системы контроля состава
отработавших газов).
ПРЕДОСТЕРЕЖЕНИЕ!
●Длительное движение с включенной лампой
диагностики двигателя может привести
к серьезным повреждениям системы снижения
токсичности отработавших газов. При этом
также могут ухудшиться топливная
экономичность и ездовые характеристики
автомобиля.
●Если эта лампа не включается при повороте
ключа зажигания в положение ON или
включении режима работы ON, рекомендуется
обратиться в авторизованный сервисный центр
MITSUBISHI MOTORS.
●Если лампа горит при работающем двигателе,
следует избегать движения с высокой
скоростью и как можно скорее проверить
систему в авторизованном сервисном центре
MITSUBISHI MOTORS.
В таких случаях реакция автомобиля на
нажатие или отпускание педалей акселератора
или тормоза может быть неадекватной.
ПРЕДОСТЕРЕЖЕНИЕ!

3/62 Органы управления и контрольно/измерительные приборы
3
Контрольная лампа зарядки
аккумуляторной батареи
E00502701192Эта лампа включается при включении зажигания или
включении режима работы ON и выключается после
запуска двигателя.
При возникновении неисправности в системе
на многофункциональном дисплее появляется
предупреждающее сообщение.
Сообщения информационного окна
E00524600051
Предупреждающее сообщение о неисправности
тормозной системы
E00524700267Ти п 1
Ти п 2
Это сообщение отображается, если Вы начали движение,
не выключив стояночный тормоз. Контрольная лампа на панели
приборов включается, если включен стояночный тормоз.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если данная лампа включается при
работающем двигателе, это указывает на
неисправность в цепи зарядки аккумуляторной
батареи. В этом случае следует немедленно
остановиться в безопасном месте и обратиться в
ближайший авторизованный сервисный центр
MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ!
●При движении автомобиля с включенным стояночным тормозом
перегреваются тормозные механизмы, при этом снижается
эффективность их работы, и увеличивается вероятность отказа.
При появлении данного предупреждения отпустите стояночный
тормоз.

Органы управления и контрольно/измерительные приборы
3/63
3
Ти п 1
Ти п 2
Это сообщение отображается при включении зажигания или
включении режима работы ON, если уровень тормозной жидкости
вбачке низкий.
Также включается контрольная лампа на панели приборов.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если это сообщение появляется и не исчезает во время
движения, существует опасность снижения эффективности
работы тормозов. В этом случае следует немедленно
остановиться в безопасном месте и обратиться в ближайший
авторизованный сервисный центр MITSUBISHI MOTORS.
●Если на дисплее отображается предупреждающее сообщение
о неисправности тормозной системы и одновременно с этим
включаются контрольные лампы тормозной системы и ABS,
это говорит об отказе системы распределения тормозных
усилий, что может привести к потере устойчивости при резком
торможении. Избегайте резких торможений и движения
с высокой скоростью. Остановите автомобиль в безопасном
месте и обратитесь в ближайший сервисный центр
MITSUBISHI MOTORS.
●При снижении эффективности действия тормозов необходимо
осторожно двигаться к месту стоянки, соблюдая следующие
правила:
• Нажимать на педаль тормоза сильнее, чем обычно.
Если хода педали тормоза не хватает для эффективного
торможения, продолжать нажимать на нее с большим
усилием.
• При отказе тормозной системы применять торможение
двигателем, чтобы снизить скорость автомобиля, затем
аккуратно потянуть рычаг стояночного тормоза.
Нажимать на педаль тормоза, чтобы включить стоп/сигналы
и предупредить о торможении водителей автомобилей,
движущихся позади.
ПРЕДОСТЕРЕЖЕНИЕ!

3/64 Органы управления и контрольно/измерительные приборы
3
Предупреждающее сообщение о неисправности
системы зарядки аккумуляторной батареи
E00524800200Ти п 1
Ти п 2
При возникновении неисправности в системе зарядки
аккумуляторной батареи на многофункциональном дисплее
отображается предупреждающее сообщение. Также включается
контрольная лампа на панели приборов.
Предупреждающее сообщение о неисправности
системы смазки
E00524900214Ти п 1
Ти п 2
При возникновении неисправности в системе смазки
на многофункциональном дисплее отображается
предупреждающее сообщение.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если это сообщение появляется при работающем двигателе,
немедленно остановите автомобиль в безопасном месте и
проверьте систему.
ПРЕДОСТЕРЕЖЕНИЕ!
●Движение с низким уровнем масла в двигателе или
с предупреждающим сообщением при его нормальном уровне
может привести к перегреву и повреждению двигателя.
●Если это сообщение появляется при работающем двигателе,
немедленно остановите автомобиль в безопасном месте
и проверьте уровень масла в двигателе.
●Если в двигателе достаточное количество масла, а сообщение
появляется, обратитесь в авторизованный сервисный центр
MITSUBISHI MOTORS.

Органы управления и контрольно/измерительные приборы
3/65
3
Предупреждающее сообщение о низком уровне
масла в двигателе*
E00526700072Ти п 1
Ти п 2
Если уровень масла в двигателе существенно изменился, при
включенном зажигании или включенном режиме работы ON на
многофункциональном дисплее появляется предупреждающее
сообщение.
ПРИМЕЧАНИЕ●Рекомендуется немедленно обратиться для проверки
в авторизованный сервисный центр MITSUBISHI MOTORS.
Включатель световых приборов
E00506002305
Фары
ПРИМЕЧАНИЕ●При въезде в страну, где движение осуществляется по
противоположной стороне дороги, требуется принимать
необходимые меры, чтобы свет Вашего автомобиля не ослеплял
водителей встречного транспорта. Тем не менее, фары
на данном автомобиле не нуждаются в регулировке.
●Не оставляйте включенными световые приборы на длительное
время при неработающем двигателе. Это может привести
к разряду аккумуляторной батареи.
●Во время дождя или после мойки автомобиля возможно
запотевание рассеивателей фар, но это не свидетельствует
онеисправности.
При включении фар влага испарится от тепла. Однако если
внутри фар скапливается вода, рекомендуется проверить фары.
ПРЕДОСТЕРЕЖЕНИЕ!
●Остановите автомобиль в безопасном месте, выключите
двигатель и проверьте уровень масла в двигателе.
См. раздел «Моторное масло» на стр. 8/6.

3/66 Органы управления и контрольно/измерительные приборы
3
Тип 1Фары включаются поворотом рукоятки переключателя.Тип 2Фары включаются поворотом рукоятки переключателя.
OFFВсе световые приборы выключены (включены дневные
ходовые огни, при наличии).
Включены передние и задние габаритные огни, фонарь
освещения номерного знака, подсветка панели приборов.
Включены фары и остальные световые приборы.
OFFВсе световые приборы выключены (включены дневные
ходовые огни, при наличии).
AUTOПри включенном зажигании или включенном режиме
работы ON фары, передние и задние габаритные огни,
фонарь освещения номерного знака и подсветка панели
приборов автоматически включаются или выключаются
в зависимости от освещенности снаружи автомобиля.
(При выключении габаритных огней включаются дневные
ходовые огни, при наличии). При выключении зажигания
или включении режима работы OFF все световые приборы
автоматически выключаются.
Включены передние и задние габаритные огни, фонарь
освещения номерного знака, подсветка панели приборов.
Включены фары и остальные световые приборы.

Органы управления и контрольно/измерительные приборы
3/67
3
ПРИМЕЧАНИЕ●На автомобилях, оснащенных датчиком дождя, можно
регулировать чувствительность автоматического выключателя
стеклоочистителей. Более подробную информацию можно
получить в авторизованном сервисном центре MITSUBISHI
MOTORS.
●Если при включенном зажигании происходит автоматическое
выключение фар, противотуманные фары (при наличии)
и задние противотуманные фонари также выключаются.
При последующем автоматическом включении фар включаются
противотуманные фары, а задний противотуманный фонарь
остается выключенным. При необходимости включите задний
противотуманный фонарь с помощью включателя световых
приборов.
●Не закрывайте датчик освещенности (А) и не чистите его
средствами для чистки стекол.
●
Если световые приборы не включаются или не выключаются,
когда переключатель находится в положении AUTO, включите
(или отключите) их вручную. Рекомендуется проверить автомо
биль в авторизованном сервисном центре MITSUBISHI MOTORS.
Функция автоматического выключения световых
приборов (фар, противотуманных фонарей и т. д.)
●Если указанная ниже операция выполняется, когда включатель
световых приборов находится в положении , при
открывании двери водителя световые приборы автоматически
выключаются.
Автомобили без системы дистанционного управления
автомобилем:
Поворот ключа в замке зажигания в положение LOCK или ACC,
либо извлечение ключа из замка зажигания.
Автомобили с системой дистанционного управления
автомобилем:
Включение режима работы OFF или ACC.

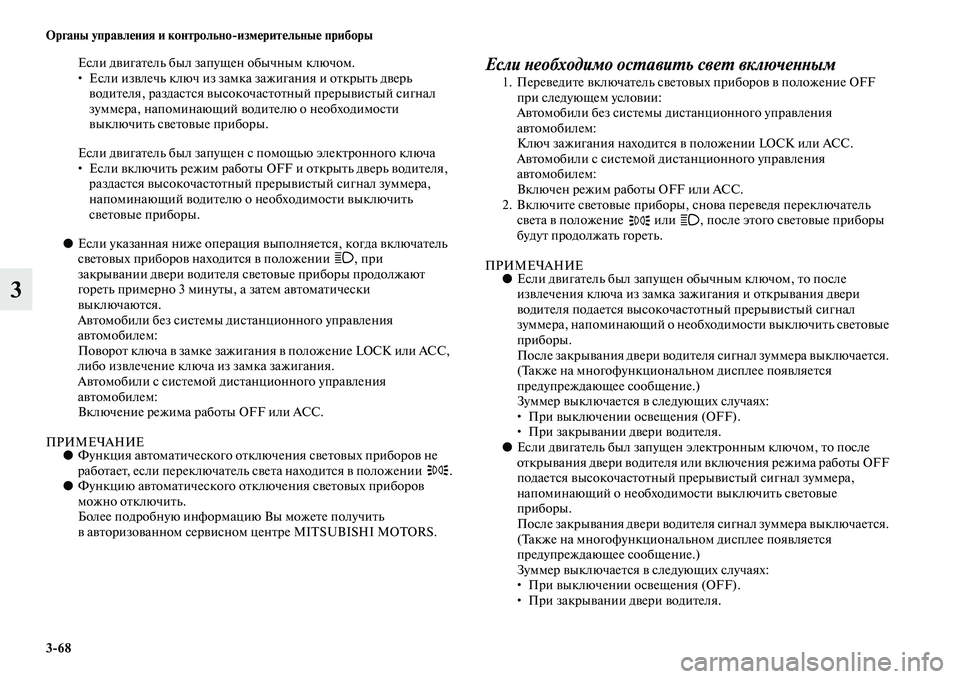

3/68 Органы управления и контрольно/измерительные приборы
3
Если двигатель был запущен обычным ключом.
• Если извлечь ключ из замка зажигания и открыть дверь
водителя, раздастся высокочастотный прерывистый сигнал
зуммера, напоминающий водителю о необходимости
выключить световые приборы.
Если двигатель был запущен с помощью электронного ключа
• Если включить режим работы OFF и открыть дверь водителя,
раздастся высокочастотный прерывистый сигнал зуммера,
напоминающий водителю о необходимости выключить
световые приборы.
●Если указанная ниже операция выполняется, когда включатель
световых приборов находится в положении , при
закрывании двери водителя световые приборы продолжают
гореть примерно 3 минуты, а затем автоматически
выключаются.
Автомобили без системы дистанционного управления
автомобилем:
Поворот ключа в замке зажигания в положение LOCK или ACC,
либо извлечение ключа из замка зажигания.
Автомобили с системой дистанционного управления
автомобилем:
Включение режима работы OFF или ACC.
ПРИМЕЧАНИЕ●Функция автоматического отключения световых приборов не
работает, если переключатель света находится в положении .
●Функцию автоматического отключения световых приборов
можно отключить.
Более подробную информацию Вы можете получить
в авторизованном сервисном центре MITSUBISHI MOTORS.
Если необходимо оставить свет включенным1. Переведите включатель световых приборов в положение OFF
при следующем условии:
Автомобили без системы дистанционного управления
автомобилем:
Ключ зажигания находится в положении LOCK или ACC.
Автомобили с системой дистанционного управления
автомобилем:
Включен режим работы OFF или ACC.
2. Включите световые приборы, снова переведя переключатель
света в положение или , после этого световые приборы
будут продолжать гореть.
ПРИМЕЧАНИЕ●Если двигатель был запущен обычным ключом, то после
извлечения ключа из замка зажигания и открывания двери
водителя подается высокочастотный прерывистый сигнал
зуммера, напоминающий о необходимости выключить световые
приборы.
После закрывания двери водителя сигнал зуммера выключается.
(Также на многофункциональном дисплее появляется
предупреждающее сообщение.)
Зуммер выключается в следующих случаях:
• При выключении освещения (OFF).
• При закрывании двери водителя.
●Если двигатель был запущен электронным ключом, то после
открывания двери водителя или включения режима работы OFF
подается высокочастотный прерывистый сигнал зуммера,
напоминающий о необходимости выключить световые
приборы.
После закрывания двери водителя сигнал зуммера выключается.
(Также на многофункциональном дисплее появляется
предупреждающее сообщение.)
Зуммер выключается в следующих случаях:
• При выключении освещения (OFF).
• При закрывании двери водителя.
