2014 MITSUBISHI ASX Руководство по эксплуатации и техобслуживанию (in Russian)

Создание комфортных условий в салоне
5/55
5

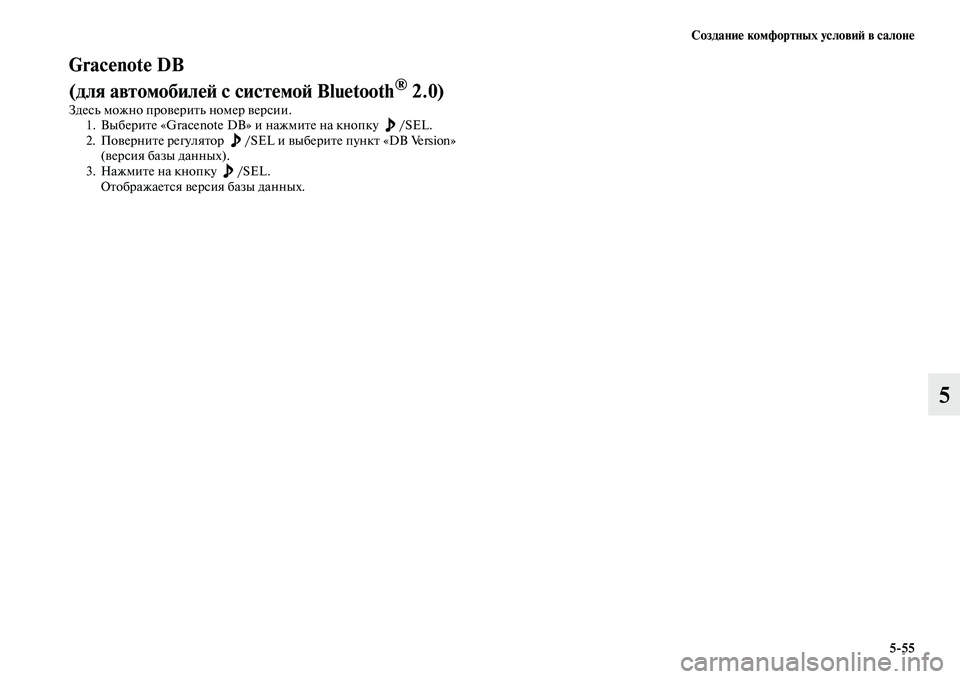

Gracenote DB
(для автомобилей с системой Bluetooth
® 2.0)
Здесь можно проверить номер версии.
1. Выберите «Gracenote DB» и нажмите на кнопку /SEL.
2. Поверните регулятор /SEL и выберите пункт «DB Version»
(версия базы данных).
3. Нажмите на кнопку /SEL.
Отображается версия базы данных.

5/56 Создание комфортных условий в салоне

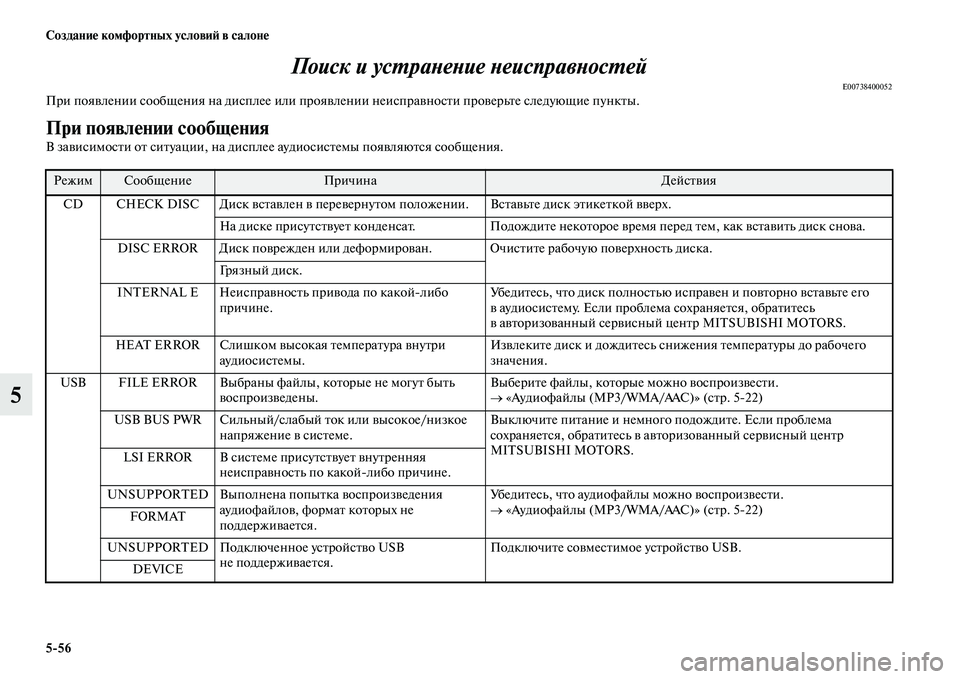

5Поиск и устранение неисправностей
E00738400052При появлении сообщения на дисплее или проявлении неисправности проверьте следующие пункты.
При появлении сообщения
В зависимости от ситуации, на дисплее аудиосистемы появляются сообщения.
РежимСообщениеПричинаДействия
CD CHECK DISC Диск вставлен в перевернутом положении. Вставьте диск этикеткой вверх.
На диске присутствует конденсат. Подождите некоторое время перед тем, как вставить диск снова.
DISC ERROR Диск поврежден или деформирован. Очистите рабочую поверхность диска.
Гр я з н ы й д и с к .
INTERNAL E Неисправность привода по какойлибо
причине.Убедитесь, что диск полностью исправен и повторно вставьте его
в аудиосистему. Если проблема сохраняется, обратитесь
в авторизованный сервисный центр MITSUBISHI MOTORS.
HEAT ERROR Слишком высокая температура внутри
аудиосистемы.Извлеките диск и дождитесь снижения температуры до рабочего
значения.
USB FILE ERROR Выбраны файлы, которые не могут быть
воспроизведены.Выберите файлы, которые можно воспроизвести.
→ «Аудиофайлы (MP3/WMA/AAC)» (стр. 522)
USB BUS PWR Сильный/слабый ток или высокое/низкое
напряжение в системе.Выключите питание и немного подождите. Если проблема
сохраняется, обратитесь в авторизованный сервисный центр
MITSUBISHI MOTORS.
LSI ERROR В системе присутствует внутренняя
неисправность по какойлибо причине.
UNSUPPORTED Выполнена попытка воспроизведения
аудиофайлов, формат которых не
поддерживается.Убедитесь, что аудиофайлы можно воспроизвести.
→ «Аудиофайлы (MP3/WMA/AAC)» (стр. 522)
FORMAT
UNSUPPORTED Подключенное устройство USB
не поддерживается.Подключите совместимое устройство USB.
DEVICE

Создание комфортных условий в салоне
5/57
5

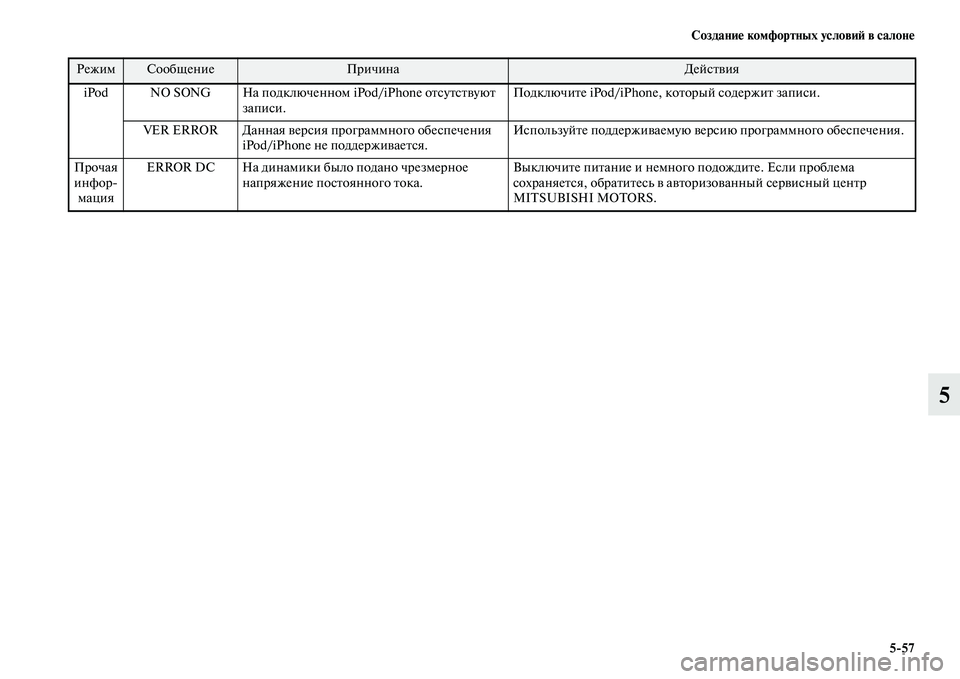

iPod NO SONG На подключенном iPod/iPhone отсутствуют
записи.Подключите iPod/iPhone, который содержит записи.
VER ERROR Данная версия программного обеспечения
iPod/iPhone не поддерживается.Используйте поддерживаемую версию программного обеспечения.
Прочая
инфор
мацияERROR DC На динамики было подано чрезмерное
напряжение постоянного тока.Выключите питание и немного подождите. Если проблема
сохраняется, обратитесь в авторизованный сервисный центр
MITSUBISHI MOTORS.
РежимСообщениеПричинаДействия

5/58 Создание комфортных условий в салоне
5

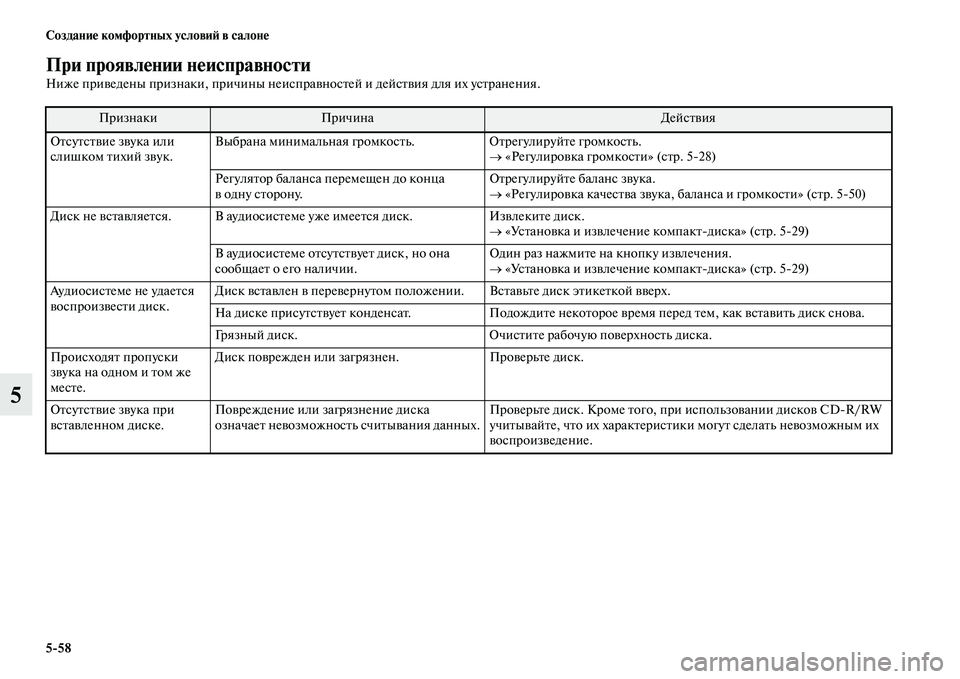

При проявлении неисправности
Ниже приведены признаки, причины неисправностей и действия для их устранения.
ПризнакиПричинаДействия
Отсутствие звука или
слишком тихий звук.Выбрана минимальная громкость. Отрегулируйте громкость.
→ «Регулировка громкости» (стр. 528)
Регулятор баланса перемещен до конца
в одну сторону.Отрегулируйте баланс звука.
→ «Регулировка качества звука, баланса и громкости» (стр. 550)
Диск не вставляется. В аудиосистеме уже имеется диск. Извлеките диск.
→ «Установка и извлечение компактдиска» (стр. 529)
В аудиосистеме отсутствует диск, но она
сообщает о его наличии.Один раз нажмите на кнопку извлечения.
→ «Установка и извлечение компактдиска» (стр. 529)
Аудиосистеме не удается
воспроизвести диск.Диск вставлен в перевернутом положении. Вставьте диск этикеткой вверх.
На диске присутствует конденсат. Подождите некоторое время перед тем, как вставить диск снова.
Грязный диск. Очистите рабочую поверхность диска.
Происходят пропуски
звука на одном и том же
месте.Диск поврежден или загрязнен. Проверьте диск.
Отсутствие звука при
вставленном диске.Повреждение или загрязнение диска
означает невозможность считывания данных.Проверьте диск. Кроме того, при использовании дисков CDR/RW
учитывайте, что их характеристики могут сделать невозможным их
воспроизведение.

Создание комфортных условий в салоне
5/59

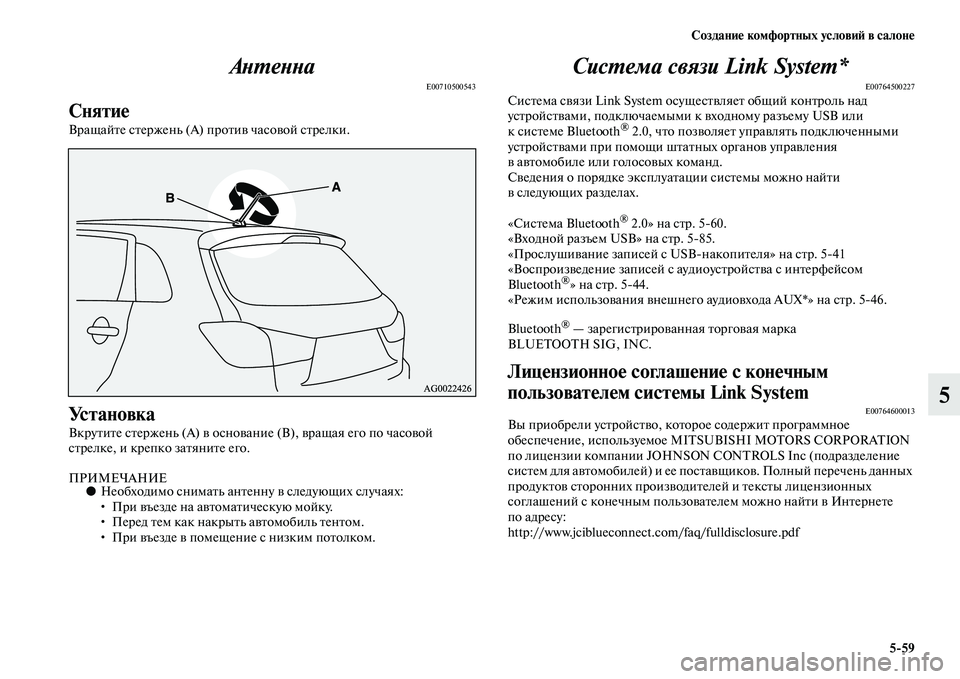

5 Антенна
E00710500543
Снятие
Вращайте стержень (А) против часовой стрелки.
Установка
Вкрутите стержень (А) в основание (В), вращая его по часовой
стрелке, и крепко затяните его.
ПРИМЕЧАНИЕ●Необходимо снимать антенну в следующих случаях:
• При въезде на автоматическую мойку.
• Перед тем как накрыть автомобиль тентом.
• При въезде в помещение с низким потолком.
Система связи Link System*
E00764500227Система связи Link System осуществляет общий контроль над
устройствами, подключаемыми к входному разъему USB или
ксистеме Bluetooth
® 2.0, что позволяет управлять подключенными
устройствами при помощи штатных органов управления
в автомобиле или голосовых команд.
Сведения о порядке эксплуатации системы можно найти
вследующих разделах.
«Система Bluetooth
® 2.0» на стр. 560.
«Входной разъем USB» на стр. 585.
«Прослушивание записей с USBнакопителя» на стр. 541
«Воспроизведение записей с аудиоустройства с интерфейсом
Bluetooth
®» на стр. 544.
«Режим использования внешнего аудиовхода AUX*» на стр. 546.
Bluetooth
® — зарегистрированная торговая марка
BLUETOOTH SIG, INC.
Лицензионное соглашение с конечным
пользователем системы Link System
E00764600013Вы приобрели устройство, которое содержит программное
обеспечение, используемое MITSUBISHI MOTORS CORPORATION
по лицензии компании JOHNSO CONTROLS Inc (подразделение
систем для автомобилей) и ее поставщиков. Полный перечень данных
продуктов сторонних производителей и тексты лицензионных
соглашений с конечным пользователем можно найти в Интернете
по адресу:
http://www.jciblueconnect.com/faq/fulldisclosure.pdf

5/60 Создание комфортных условий в салоне

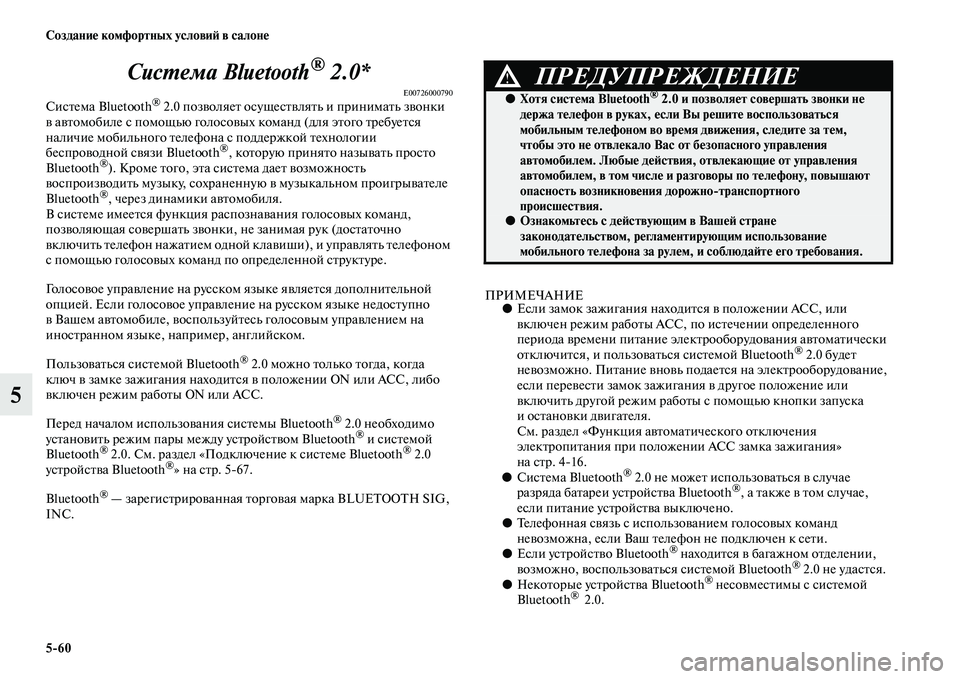

5Система Bluetooth
® 2.0*
E00726000790Система Bluetooth® 2.0 позволяет осуществлять и принимать звонки
в автомобиле с помощью голосовых команд (для этого требуется
наличие мобильного телефона с поддержкой технологии
беспроводной связи Bluetooth
®, которую принято называть просто
Bluetooth®). Кроме того, эта система дает возможность
воспроизводить музыку, сохраненную в музыкальном проигрывателе
Bluetooth
®, через динамики автомобиля.
В системе имеется функция распознавания голосовых команд,
позволяющая совершать звонки, не занимая рук (достаточно
включить телефон нажатием одной клавиши), и управлять телефоном
с помощью голосовых команд по определенной структуре.
Голосовое управление на русском языке является дополнительной
опцией. Если голосовое управление на русском языке недоступно
в Вашем автомобиле, воспользуйтесь голосовым управлением на
иностранном языке, например, английском.
Пользоваться системой Bluetooth
® 2.0 можно только тогда, когда
ключ в замке зажигания находится в положении ON или АСС, либо
включен режим работы ON или ACC.
Перед началом использования системы Bluetooth
® 2.0 необходимо
установить режим пары между устройством Bluetooth® и системой
Bluetooth® 2.0. См. раздел «Подключение к системе Bluetooth® 2.0
устройства Bluetooth®» на стр. 567.
Bluetooth
® — зарегистрированная торговая марка BLUETOOTH SIG,
INC.
ПРИМЕЧАНИЕ●Если замок зажигания находится в положении АСС, или
включен режим работы ACC, по истечении определенного
периода времени питание электрооборудования автоматически
отключится, и пользоваться системой Bluetooth
® 2.0 будет
невозможно. Питание вновь подается на электрооборудование,
если перевести замок зажигания в другое положение или
включить другой режим работы с помощью кнопки запуска
и остановки двигателя.
См. раздел «Функция автоматического отключения
электропитания при положении ACC замка зажигания»
на стр. 416.
●Система Bluetooth
® 2.0 не может использоваться в случае
разряда батареи устройства Bluetooth®, а также в том случае,
если питание устройства выключено.
●Телефонная связь с использованием голосовых команд
невозможна, если Ваш телефон не подключен к сети.
●Если устройство Bluetooth
® находится в багажном отделении,
возможно, воспользоваться системой Bluetooth® 2.0 не удастся.
●Некоторые устройства Bluetooth® несовместимы с системой
Bluetooth® 2.0.
ПРЕДУПРЕЖДЕНИЕ!
●Хотя система Bluetooth® 2.0 и позволяет совершать звонки не
держа телефон в руках, если Вы решите воспользоваться
мобильным телефоном во время движения, следите за тем,
чтобы это не отвлекало Вас от безопасного управления
автомобилем. Любые действия, отвлекающие от управления
автомобилем, в том числе и разговоры по телефону, повышают
опасность возникновения дорожно/транспортного
происшествия.
●Ознакомьтесь с действующим в Вашей стране
законодательством, регламентирующим использование
мобильного телефона за рулем, и соблюдайте его требования.

Создание комфортных условий в салоне
5/61
5
●Более детально ознакомиться с системой Bluetooth® 2.0
Вы сможете на сайте MITSUBISHI MOTORS .
Пожалуйста, прочтите и дайте согласие с условиями
«Предупреждения о ссылках на вебсайты других компаний»,
потому что происходит подключение к стороннему сайту.
http://www.mitsubishimotors.com/en/products/index.html
●ПО обновляется производителем мобильного телефона,
который может изменить или удалить различные функции
подключения устройства.
Органы управления на рулевом колесе и микрофон → стр. 561
Функция распознавания голосовых команд → стр. 563
Полезные голосовые команды → стр. 564
Создание списка лиц, подающих голосовые команды → стр. 566
Подключение к системе Bluetooth
® 2.0 устройства Bluetooth® →
стр. 567
Управление музыкальным проигрывателем, подключенным по
интерфейсу Bluetooth
® → стр. 572
Осуществление и прием звонков с помощью голосовых команд →
стр. 572
Пользование телефонным справочником → стр. 575
Органы управления на рулевом колесеE00727200294
1 Кнопка увеличения громкости
2 Кнопка уменьшения громкости
3 Кнопка SPEECH
4 Кнопка PICKUP
5 Кнопка HANGUP
6 Микрофон

5/62 Создание комфортных условий в салоне
5

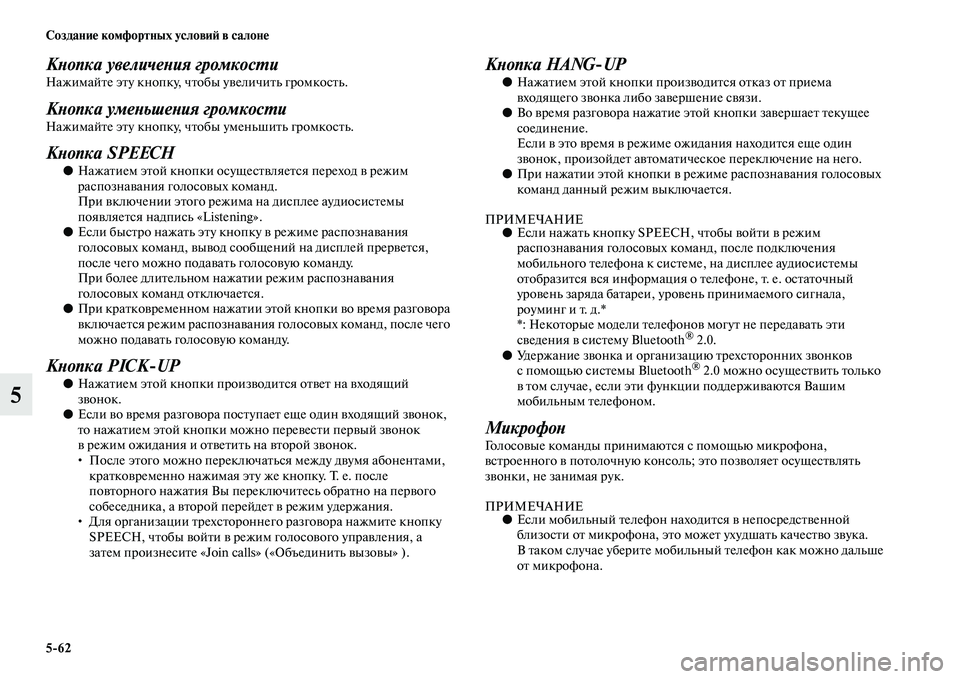

Кнопка увеличения громкостиНажимайте эту кнопку, чтобы увеличить громкость.
Кнопка уменьшения громкости
Нажимайте эту кнопку, чтобы уменьшить громкость.
Кнопка SPEECH
●Нажатием этой кнопки осуществляется переход в режим
распознавания голосовых команд.
При включении этого режима на дисплее аудиосистемы
появляется надпись «Listening».
●Если быстро нажать эту кнопку в режиме распознавания
голосовых команд, вывод сообщений на дисплей прервется,
после чего можно подавать голосовую команду.
При более длительном нажатии режим распознавания
голосовых команд отключается.
●При кратковременном нажатии этой кнопки во время разговора
включается режим распознавания голосовых команд, после чего
можно подавать голосовую команду.
Кнопка PICKUP
●Нажатием этой кнопки производится ответ на входящий
звонок.
●Если во время разговора поступает еще один входящий звонок,
то нажатием этой кнопки можно перевести первый звонок
в режим ожидания и ответить на второй звонок.
• После этого можно переключаться между двумя абонентами,
кратковременно нажимая эту же кнопку. Т. е. после
повторного нажатия Вы переключитесь обратно на первого
собеседника, а второй перейдет в режим удержания.
• Для организации трехстороннего разговора нажмите кнопку
SPEECH, чтобы войти в режим голосового управления, а
затем произнесите «Join calls» («Объединить вызовы» ).
Кнопка HANGUP●Нажатием этой кнопки производится отказ от приема
входящего звонка либо завершение связи.
●Во время разговора нажатие этой кнопки завершает текущее
соединение.
Если в это время в режиме ожидания находится еще один
звонок, произойдет автоматическое переключение на него.
●При нажатии этой кнопки в режиме распознавания голосовых
команд данный режим выключается.
ПРИМЕЧАНИЕ●Если нажать кнопку SPEECH, чтобы войти в режим
распознавания голосовых команд, после подключения
мобильного телефона к системе, на дисплее аудиосистемы
отобразится вся информация о телефоне, т. е. остаточный
уровень заряда батареи, уровень принимаемого сигнала,
роуминг и т. д.*
*: Некоторые модели телефонов могут не передавать эти
сведения в систему Bluetooth
® 2.0.
●Удержание звонка и организацию трехсторонних звонков
с помощью системы Bluetooth
® 2.0 можно осуществить только
в том случае, если эти функции поддерживаются Вашим
мобильным телефоном.
Микрофон
Голосовые команды принимаются с помощью микрофона,
встроенного в потолочную консоль; это позволяет осуществлять
звонки, не занимая рук.
ПРИМЕЧАНИЕ●Если мобильный телефон находится в непосредственной
близости от микрофона, это может ухудшать качество звука.
В таком случае уберите мобильный телефон как можно дальше
от микрофона.
