2014 MITSUBISHI ASX Руководство по эксплуатации и техобслуживанию (in Russian)

Органы управления и контрольно/измерительные приборы
3/37
3

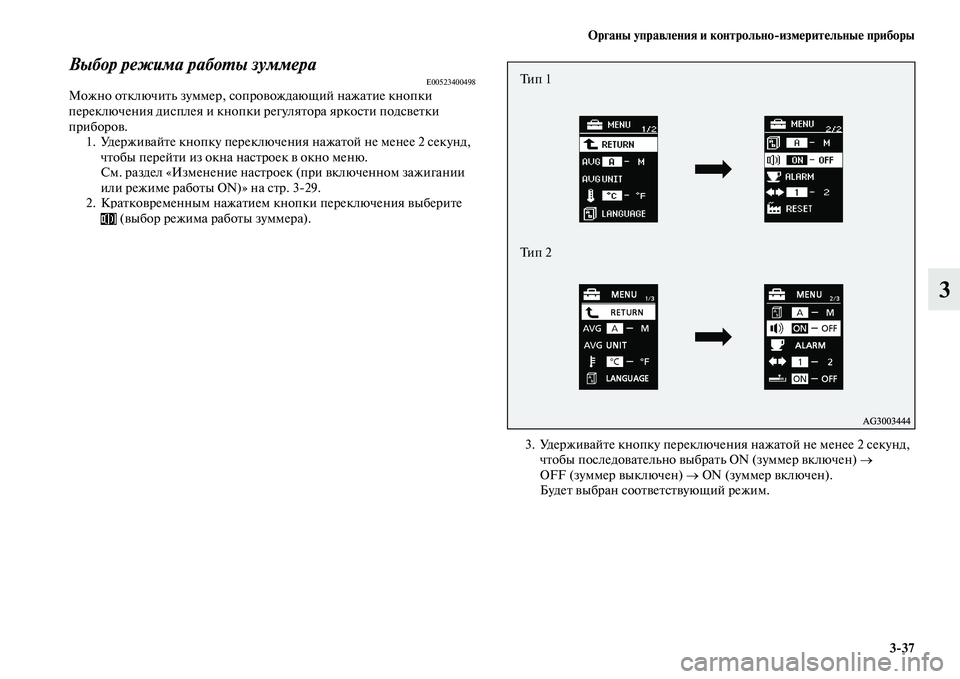

Выбор режима работы зуммераE00523400498Можно отключить зуммер, сопровождающий нажатие кнопки
переключения дисплея и кнопки регулятора яркости подсветки
приборов.
1. Удерживайте кнопку переключения нажатой не менее 2 секунд,
чтобы перейти из окна настроек в окно меню.
См. раздел «Изменение настроек (при включенном зажигании
или режиме работы ON)» на стр. 329.
2. Кратковременным нажатием кнопки переключения выберите
(выбор режима работы зуммера).
3. Удерживайте кнопку переключения нажатой не менее 2 секунд,
чтобы последовательно выбрать ON (зуммер включен) →
OFF (зуммер выключен) → ON (зуммер включен).
Будет выбран соответствующий режим.
Ти п 1
Ти п 2

3/38 Органы управления и контрольно/измерительные приборы
3
ПРИМЕЧАНИЕ●При отключении аккумуляторной батареи режим работы
зуммера автоматически устанавливается на ON (зуммер
включен).
●Звуковой сигнал не подается только для сопровождения
нажатия кнопки переключения дисплея и кнопки регулятора
яркости подсветки приборов. Отключить предупреждающие
сообщения и прочие звуковые сигналы невозможно.Выбор периодичности напоминания
о необходимости отдыха (REST REMINDER)
E00523500503Периодичность напоминания о необходимости отдыха можно
изменить.
1. Удерживайте кнопку переключения нажатой не менее 2 секунд,
чтобы перейти из окна настроек в окно меню.
См. раздел «Изменение настроек (при включенном зажигании
или режиме работы ON)» на стр. 329.
2. Кратковременным нажатием кнопки переключения выберите
ALARM (выбор периодичности напоминания о необходимости
отдыха).
Ти п 1
Ти п 2

Органы управления и контрольно/измерительные приборы
3/39
3
3. Удерживайте кнопку переключения нажатой не менее 2 секунд,
чтобы выбрать параметр ALARM.
4. Кратковременным нажатием кнопки переключения выберите
требуемое время.
5. Удерживайте кнопку переключения нажатой не менее 2 секунд,
чтобы подтвердить выбранное время.
ПРИМЕЧАНИЕ●При отсоединении клеммы аккумуляторной батареи
периодичность напоминания автоматически устанавливается
на OFF (выкл).
●После выключения зажигания или включения режима работы
OFF отсчет времени начинается заново.
Изменение звука включения указателей поворотаE00529100211Можно изменить звук включения указателей поворота.
1. Удерживайте кнопку переключения нажатой не менее 2 секунд,
чтобы перейти из окна настроек в окно меню.
См. раздел «Изменение настроек (при включенном зажигании
или режиме работы ON)» на стр. 329.
2. Кратковременным нажатием кнопки переключения выберите
(выбор звука включения указателей поворота).Тип 1 Тип 2
Ти п 1
Ти п 2

3/40 Органы управления и контрольно/измерительные приборы
3
3. Нажмите и удерживайте кнопку переключения
многофункционального дисплея не менее 2 секунд, чтобы
переключить звук в последовательности 1 (звук включения
указателей поворота 1) → 2 (звук включения указателей
поворота 2) → 1 (звук включения указателей поворота 1).
Данная настройка позволяет изменить звук включения
указателей поворота.

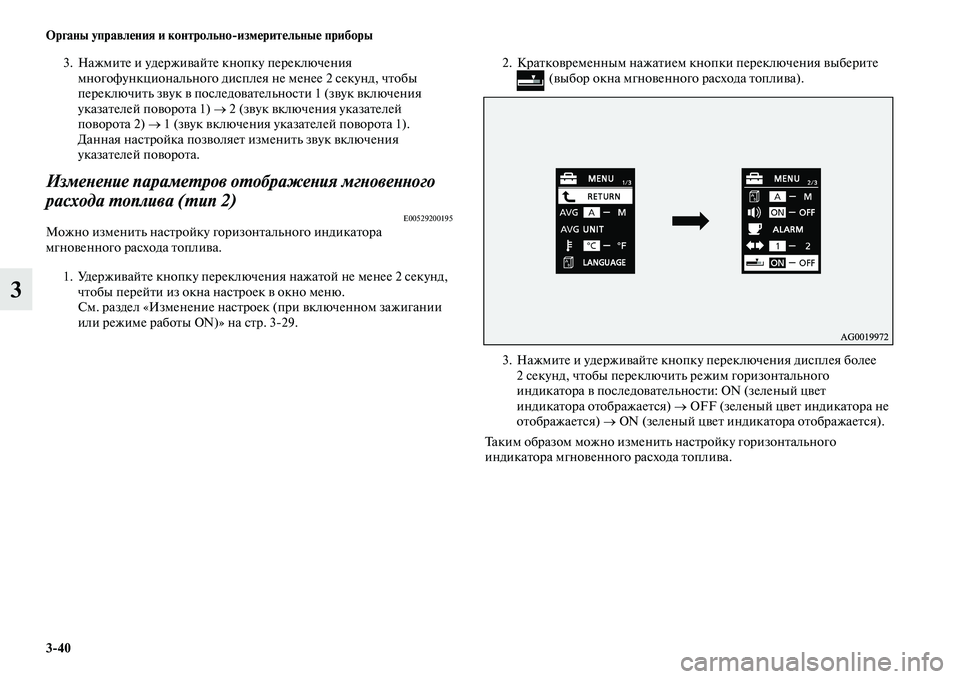

Изменение параметров отображения мгновенного
расхода топлива (тип 2)
E00529200195Можно изменить настройку горизонтального индикатора
мгновенного расхода топлива.
1. Удерживайте кнопку переключения нажатой не менее 2 секунд,
чтобы перейти из окна настроек в окно меню.
См. раздел «Изменение настроек (при включенном зажигании
или режиме работы ON)» на стр. 329.2. Кратковременным нажатием кнопки переключения выберите
(выбор окна мгновенного расхода топлива).
3. Нажмите и удерживайте кнопку переключения дисплея более
2 секунд, чтобы переключить режим горизонтального
индикатора в последовательности: ON (зеленый цвет
индикатора отображается) → OFF (зеленый цвет индикатора не
отображается) → ON (зеленый цвет индикатора отображается).
Таким образом можно изменить настройку горизонтального
индикатора мгновенного расхода топлива.

Органы управления и контрольно/измерительные приборы
3/41
3

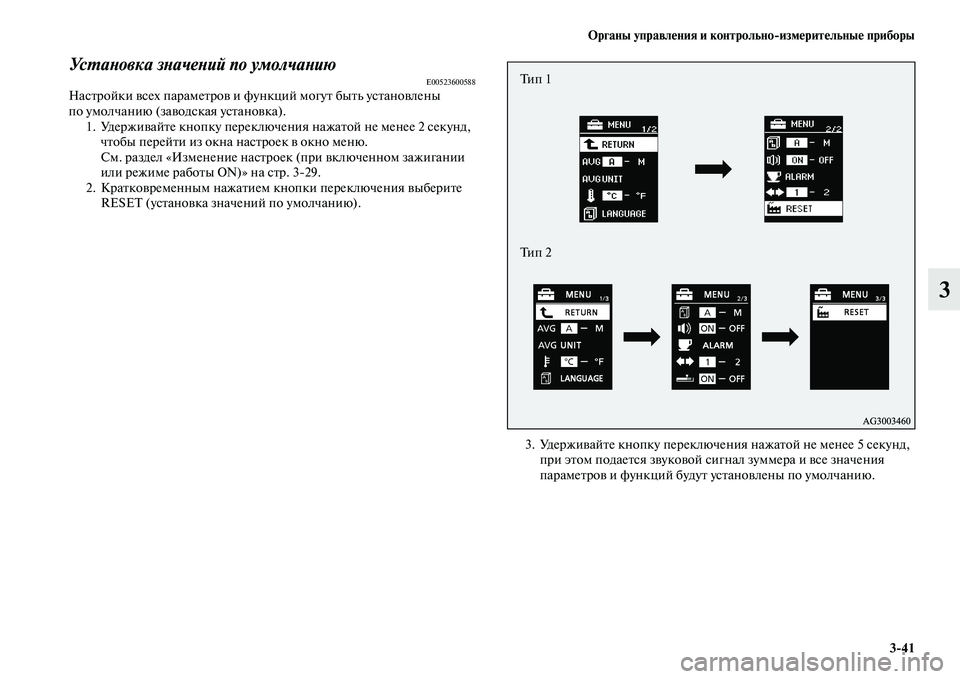

Установка значений по умолчаниюE00523600588Настройки всех параметров и функций могут быть установлены
по умолчанию (заводская установка).
1. Удерживайте кнопку переключения нажатой не менее 2 секунд,
чтобы перейти из окна настроек в окно меню.
См. раздел «Изменение настроек (при включенном зажигании
или режиме работы ON)» на стр. 329.
2. Кратковременным нажатием кнопки переключения выберите
RESET (установка значений по умолчанию).
3. Удерживайте кнопку переключения нажатой не менее 5 секунд,
при этом подается звуковой сигнал зуммера и все значения
параметров и функций будут установлены по умолчанию.
Ти п 1
Ти п 2

3/42 Органы управления и контрольно/измерительные приборы
3

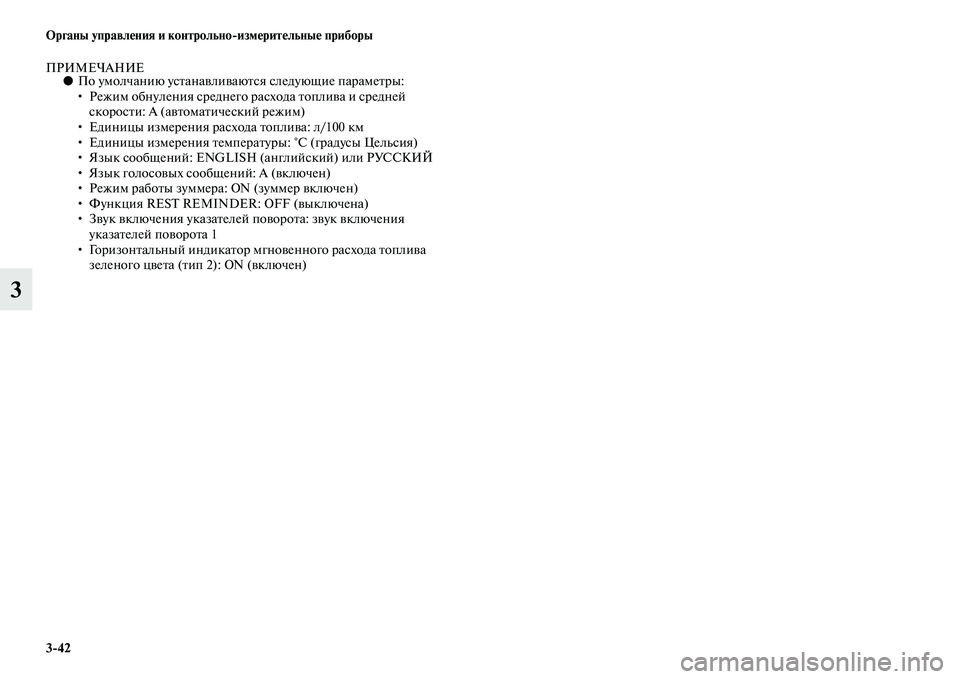

ПРИМЕЧАНИЕ●По умолчанию устанавливаются следующие параметры:
• Режим обнуления среднего расхода топлива и средней
скорости: А (автоматический режим)
• Единицы измерения расхода топлива: л/100 км
• Единицы измерения температуры: °C (градусы Цельсия)
• Язык сообщений: ENGLISH (английский) или РУССКИЙ
•Язык голосовых сообщений: A (включен)
• Режим работы зуммера: ON (зуммер включен)
• Функция REST REMINDER: OFF (выключена)
• Звук включения указателей поворота: звук включения
указателей поворота 1
• Горизонтальный индикатор мгновенного расхода топлива
зеленого цвета (тип 2): ON (включен)

Органы управления и контрольно/измерительные приборы
3/43
3 Контрольные лампы, лампы, предупреждающие о неисправностях,
список сообщений информационного окна
E00523700013
Контрольные лампы и лампы, предупреждающие о неисправностяхE00523800610
1 Контрольная лампа включения габаритных огней → стр. 358
2 Контрольная лампа дальнего света фар → стр. 358
3
Контрольная лампа зарядки аккумуляторной батареи → стр. 3624 Контрольные лампы указателей поворота/аварийной
сигнализации → стр. 358
5 Контрольная лампа противотуманных фар* → стр. 358
6
Контрольная лампа заднего противотуманного фонаря → стр. 3587 Контрольная лампа антиблокировочной системы тормозов
(ABS) → стр. 448
8 Контрольная лампа тормозной системы → стр. 359
9 Контрольная лампа круизконтроля* → стр. 457
10 Контрольная лампа ремней безопасности → стр. 218
11 Контрольная лампа системы дополнительных средств
пассивной безопасности (SRS) → стр. 25712 Контрольная лампа диагностики двигателя → стр. 361
13 Контрольная лампа отключения динамической системы
курсовой устойчивости (ASC)* → стр. 454
14 Контрольная лампа динамической системы курсовой
устойчивости (ASC)* → стр. 454
15 Контрольная лампа выключенного состояния системы
автоматической остановки и запуска двигателя (AS&G)*
16 Контрольная лампа системы автоматической остановки и
запуска двигателя (AS&G)*
17 Контрольная лампа предпускового подогрева дизельного дви
гателя (для автомобилей с дизельным двигателем)
18 Список сообщений информационного окна → стр. 344

3/44 Органы управления и контрольно/измерительные приборы
3

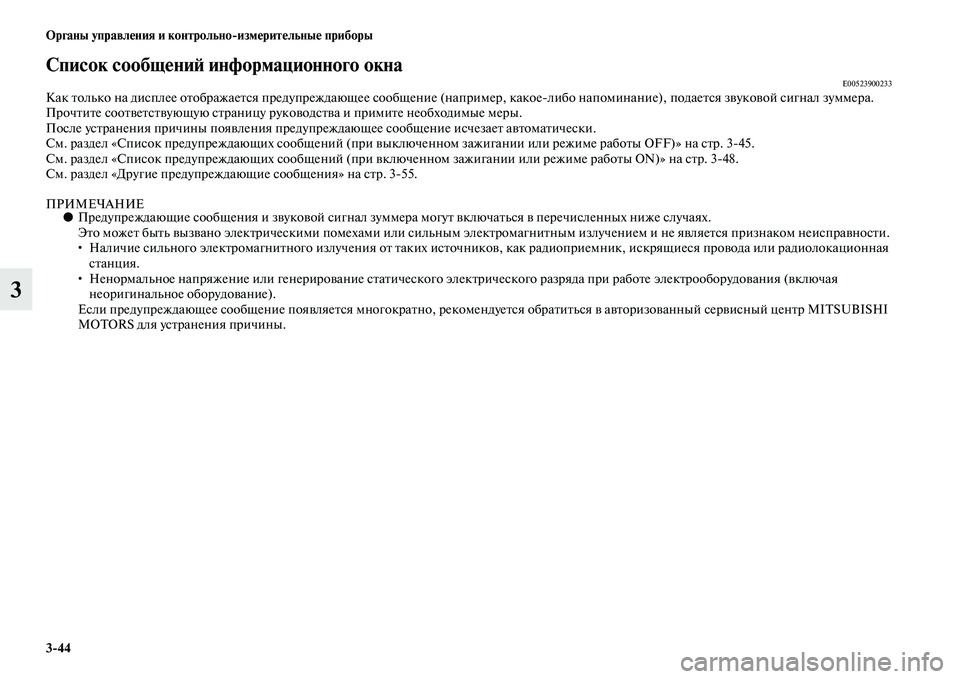

Список сообщений информационного окнаE00523900233Как только на дисплее отображается предупреждающее сообщение (например, какоелибо напоминание), подается звуковой сигнал зуммера.
Прочтите соответствующую страницу руководства и примите необходимые меры.
После устранения причины появления предупреждающее сообщение исчезает автоматически.
См. раздел «Список предупреждающих сообщений (при выключенном зажигании или режиме работы OFF)» на стр. 345.
См. раздел «Список предупреждающих сообщений (при включенном зажигании или режиме работы ON)» на стр. 348.
См. раздел «Другие предупреждающие сообщения» на стр. 355.
ПРИМЕЧАНИЕ●Предупреждающие сообщения и звуковой сигнал зуммера могут включаться в перечисленных ниже случаях.
Это может быть вызвано электрическими помехами или сильным электромагнитным излучением и не является признаком неисправности.
• Наличие сильного электромагнитного излучения от таких источников, как радиоприемник, искрящиеся провода или радиолокационная
станция.
• Ненормальное напряжение или генерирование статического электрического разряда при работе электрооборудования (включая
неоригинальное оборудование).
Если предупреждающее сообщение появляется многократно, рекомендуется обратиться в авторизованный сервисный центр MITSUBISHI
MOTORS для устранения причины.
