2014 MITSUBISHI ASX Руководство по эксплуатации и техобслуживанию (in Russian)

Создание комфортных условий в салоне
5/7
5

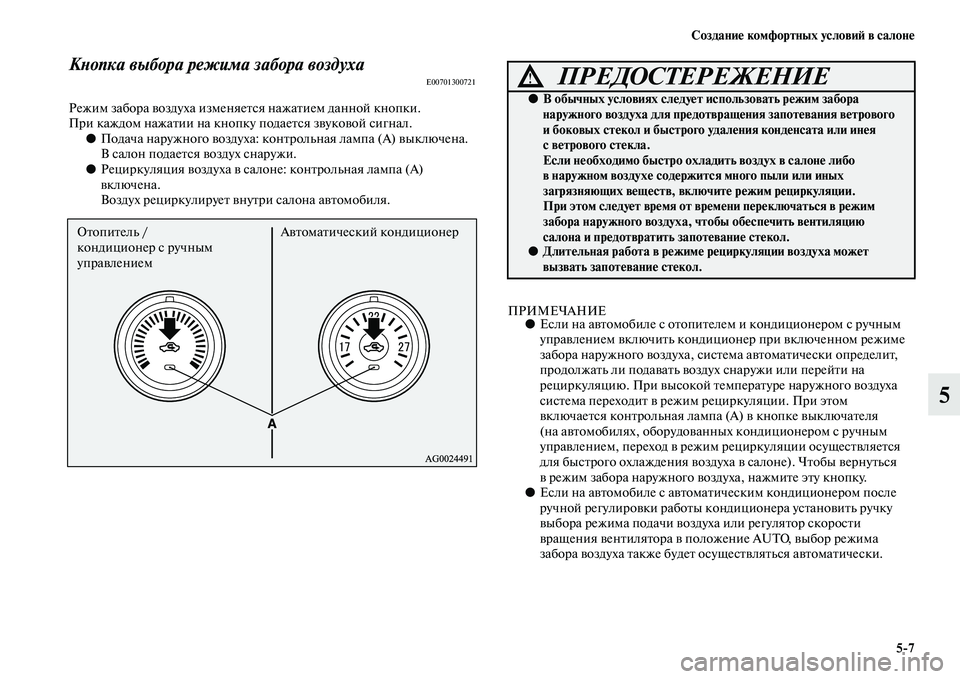

Кнопка выбора режима забора воздухаE00701300721
Режим забора воздуха изменяется нажатием данной кнопки.
При каждом нажатии на кнопку подается звуковой сигнал.
●Подача наружного воздуха: контрольная лампа (А) выключена.
В салон подается воздух снаружи.
●Рециркуляция воздуха в салоне: контрольная лампа (А)
включена.
Воздух рециркулирует внутри салона автомобиля.
ПРИМЕЧАНИЕ●Если на автомобиле с отопителем и кондиционером с ручным
управлением включить кондиционер при включенном режиме
забора наружного воздуха, система автоматически определит,
продолжать ли подавать воздух снаружи или перейти на
рециркуляцию. При высокой температуре наружного воздуха
система переходит в режим рециркуляции. При этом
включается контрольная лампа (А) в кнопке выключателя
(на автомобилях, оборудованных кондиционером с ручным
управлением, переход в режим рециркуляции осуществляется
для быстрого охлаждения воздуха в салоне). Чтобы вернуться
в режим забора наружного воздуха, нажмите эту кнопку.
●Если на автомобиле с автоматическим кондиционером после
ручной регулировки работы кондиционера установить ручку
выбора режима подачи воздуха или регулятор скорости
вращения вентилятора в положение AUTO, выбор режима
забора воздуха также будет осуществляться автоматически.
Отопитель /
кондиционер с ручным
управлениемАвтоматический кондиционер
ПРЕДОСТЕРЕЖЕНИЕ!
●В обычных условиях следует использовать режим забора
наружного воздуха для предотвращения запотевания ветрового
и боковых стекол и быстрого удаления конденсата или инея
светрового стекла.
Если необходимо быстро охладить воздух в салоне либо
в наружном воздухе содержится много пыли или иных
загрязняющих веществ, включите режим рециркуляции.
При этом следует время от времени переключаться в режим
забора наружного воздуха, чтобы обеспечить вентиляцию
салона и предотвратить запотевание стекол.
●Длительная работа в режиме рециркуляции воздуха может
вызвать запотевание стекол.

5/8 Создание комфортных условий в салоне
5

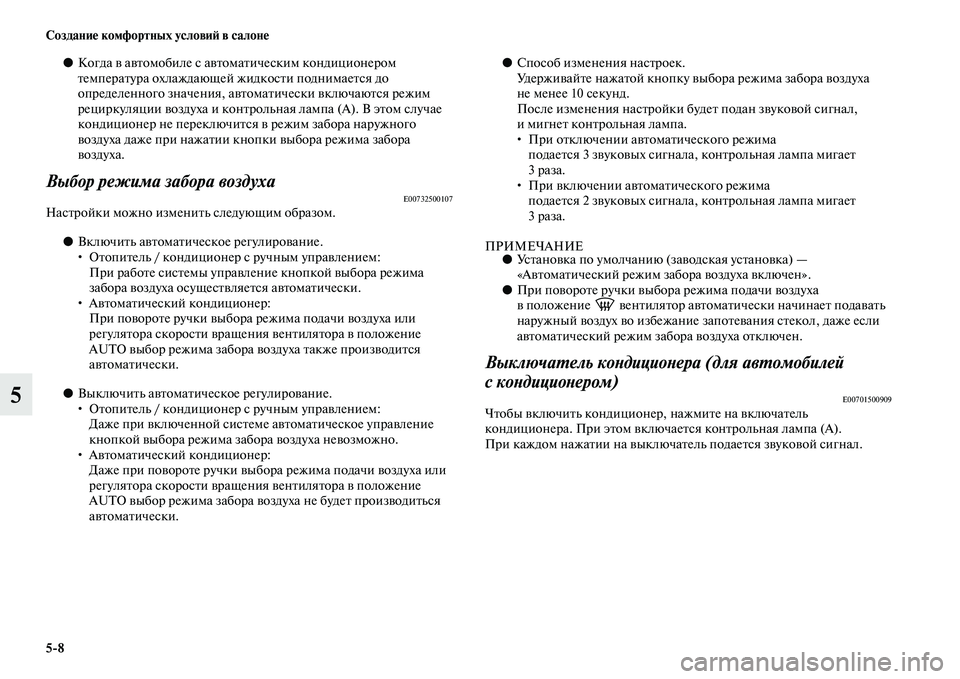

●Когда в автомобиле с автоматическим кондиционером
температура охлаждающей жидкости поднимается до
определенного значения, автоматически включаются режим
рециркуляции воздуха и контрольная лампа (А). В этом случае
кондиционер не переключится в режим забора наружного
воздуха даже при нажатии кнопки выбора режима забора
воздуха.
Выбор режима забора воздухаE00732500107Настройки можно изменить следующим образом.
●Включить автоматическое регулирование.
• Отопитель / кондиционер с ручным управлением:
При работе системы управление кнопкой выбора режима
забора воздуха осуществляется автоматически.
• Автоматический кондиционер:
При повороте ручки выбора режима подачи воздуха или
регулятора скорости вращения вентилятора в положение
AUTO выбор режима забора воздуха также производится
автоматически.
●Выключить автоматическое регулирование.
• Отопитель / кондиционер с ручным управлением:
Даже при включенной системе автоматическое управление
кнопкой выбора режима забора воздуха невозможно.
• Автоматический кондиционер:
Даже при повороте ручки выбора режима подачи воздуха или
регулятора скорости вращения вентилятора в положение
AUTO выбор режима забора воздуха не будет производиться
автоматически.●Способ изменения настроек.
Удерживайте нажатой кнопку выбора режима забора воздуха
не менее 10 секунд.
После изменения настройки будет подан звуковой сигнал,
и мигнет контрольная лампа.
• При отключении автоматического режима
подается 3 звуковых сигнала, контрольная лампа мигает
3раза.
• При включении автоматического режима
подается 2 звуковых сигнала, контрольная лампа мигает
3раза.
ПРИМЕЧАНИЕ●Установка по умолчанию (заводская установка) —
«Автоматический режим забора воздуха включен».
●При повороте ручки выбора режима подачи воздуха
в положение вентилятор автоматически начинает подавать
наружный воздух во избежание запотевания стекол, даже если
автоматический режим забора воздуха отключен.
Выключатель кондиционера (для автомобилей
с кондиционером)
E00701500909Чтобы включить кондиционер, нажмите на включатель
кондиционера. При этом включается контрольная лампа (А).
При каждом нажатии на выключатель подается звуковой сигнал.

Создание комфортных условий в салоне
5/9
5
Чтобы выключить кондиционер, нажмите этот же включатель еще
раз.
ПРИМЕЧАНИЕ●При обнаружении неисправности в системе
кондиционирования контрольная лампа кондиционера (А)
начинает мигать. В этом случае выключите кондиционер
нажатием кнопки, а затем вновь включите его. Если после этого
мигание контрольной лампы прекратится, неисправность
отсутствует. Если лампа вновь начнет мигать, рекомендуется
проверить кондиционер.
●В некоторых случаях, например после мойки автомобиля струей
воды под давлением, возможно отсыревание конденсора и
мигание контрольной лампы (А). Это не является проявлением
неисправности. Подождите некоторое время, выключите
кондиционер нажатием кнопки, а затем вновь включите его.
После испарения влаги мигание лампы прекратится.
Настройка режима работы кондиционера (для
автомобилей с автоматическим кондиционером)
E00764700030Настройки можно изменить следующим образом.
●Включить автоматическое регулирование.
При повороте ручки выбора режима подачи воздуха или
регулятора скорости вращения вентилятора в положение AUTO,
либо при повороте ручки регулировки температуры воздуха
в положение максимального охлаждения работа кондиционера
будет регулироваться автоматически.
●Выключить автоматическое регулирование.
Автоматическое регулирование не будет осуществляться до тех
пор, пока не будет нажат включатель кондиционера.
ПРЕДОСТЕРЕЖЕНИЕ!
●При включении кондиционера обороты холостого хода
двигателя слегка увеличиваются, компрессор системы
кондиционирования включается и выключается автоматически.
При этом, если автомобиль, оснащенный CVT, стоит на месте,
необходимо до упора нажать на педаль тормоза, чтобы
предотвратить случайное трогание автомобиля с места.
Кондиционер с ручным
управлениемАвтоматический кондиционер

5/10 Создание комфортных условий в салоне
5

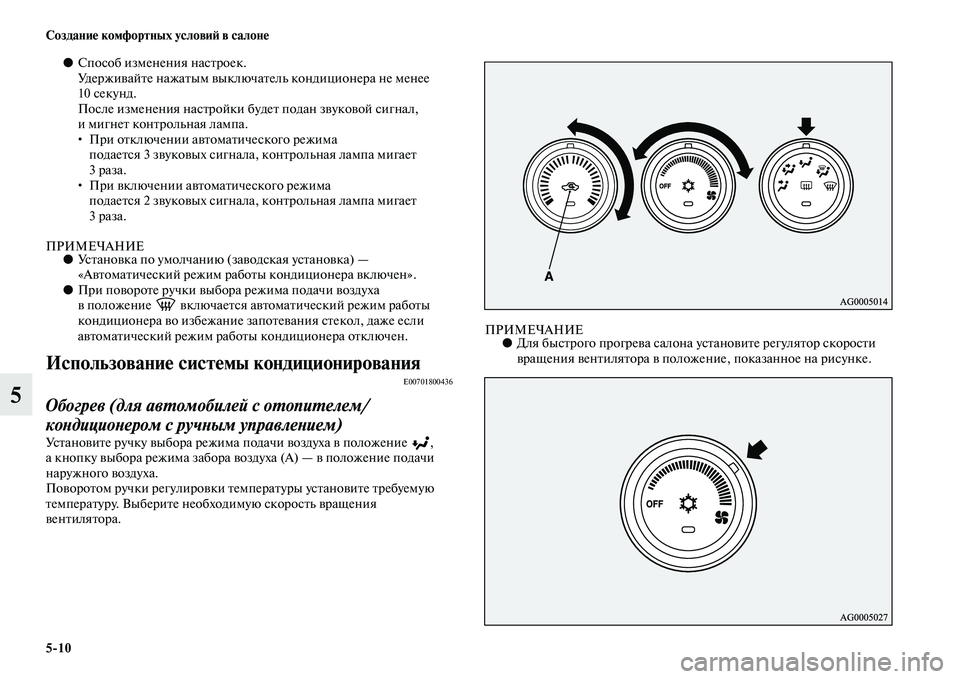

●Способ изменения настроек.
Удерживайте нажатым выключатель кондиционера не менее
10 секунд.
После изменения настройки будет подан звуковой сигнал,
и мигнет контрольная лампа.
• При отключении автоматического режима
подается 3 звуковых сигнала, контрольная лампа мигает
3раза.
• При включении автоматического режима
подается 2 звуковых сигнала, контрольная лампа мигает
3раза.
ПРИМЕЧАНИЕ●Установка по умолчанию (заводская установка) —
«Автоматический режим работы кондиционера включен».
●При повороте ручки выбора режима подачи воздуха
в положение включается автоматический режим работы
кондиционера во избежание запотевания стекол, даже если
автоматический режим работы кондиционера отключен.
Использование системы кондиционированияE00701800436
Обогрев (для автомобилей с отопителем/
кондиционером с ручным управлением)
Установите ручку выбора режима подачи воздуха в положение ,
а кнопку выбора режима забора воздуха (А) — в положение подачи
наружного воздуха.
Поворотом ручки регулировки температуры установите требуемую
температуру. Выберите необходимую скорость вращения
вентилятора.
ПРИМЕЧАНИЕ●Для быстрого прогрева салона установите регулятор скорости
вращения вентилятора в положение, показанное на рисунке.

Создание комфортных условий в салоне
5/11
5

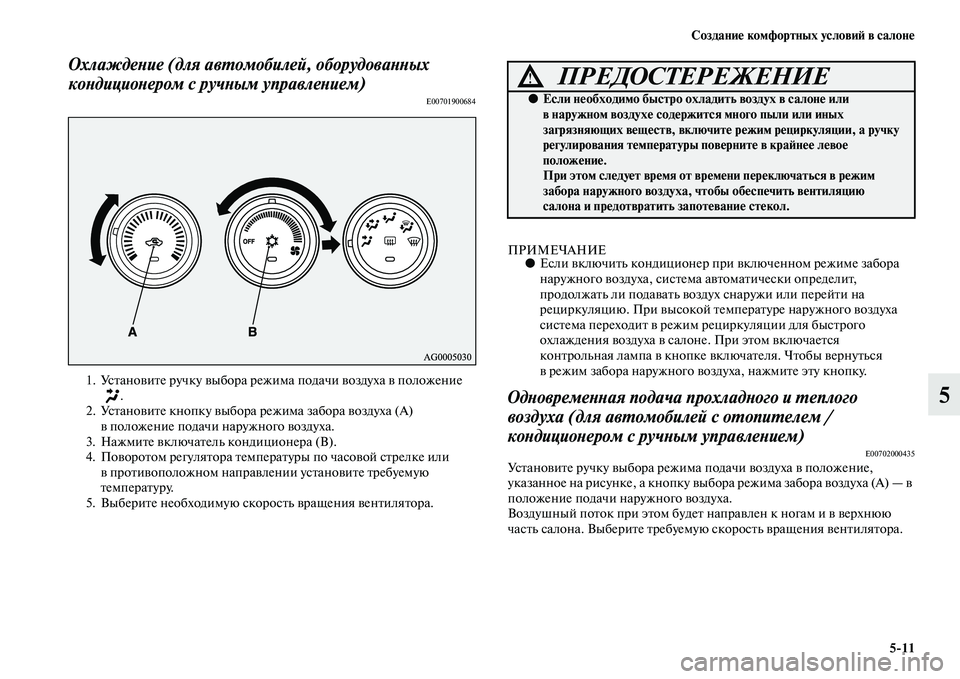

Охлаждение (для автомобилей, оборудованных
кондиционером с ручным управлением)
E00701900684
1. Установите ручку выбора режима подачи воздуха в положение
.
2. Установите кнопку выбора режима забора воздуха (А)
в положение подачи наружного воздуха.
3. Нажмите включатель кондиционера (B).
4. Поворотом регулятора температуры по часовой стрелке или
в противоположном направлении установите требуемую
температуру.
5. Выберите необходимую скорость вращения вентилятора.
ПРИМЕЧАНИЕ●Если включить кондиционер при включенном режиме забора
наружного воздуха, система автоматически определит,
продолжать ли подавать воздух снаружи или перейти на
рециркуляцию. При высокой температуре наружного воздуха
система переходит в режим рециркуляции для быстрого
охлаждения воздуха в салоне. При этом включается
контрольная лампа в кнопке включателя. Чтобы вернуться
в режим забора наружного воздуха, нажмите эту кнопку.
Одновременная подача прохладного и теплого
воздуха (для автомобилей с отопителем /
кондиционером с ручным управлением)
E00702000435Установите ручку выбора режима подачи воздуха в положение,
указанное на рисунке, а кнопку выбора режима забора воздуха (А) — в
положение подачи наружного воздуха.
Воздушный поток при этом будет направлен к ногам и в верхнюю
часть салона. Выберите требуемую скорость вращения вентилятора.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если необходимо быстро охладить воздух в салоне или
в наружном воздухе содержится много пыли или иных
загрязняющих веществ, включите режим рециркуляции, а ручку
регулирования температуры поверните в крайнее левое
положение.
При этом следует время от времени переключаться в режим
забора наружного воздуха, чтобы обеспечить вентиляцию
салона и предотвратить запотевание стекол.

5/12 Создание комфортных условий в салоне
5

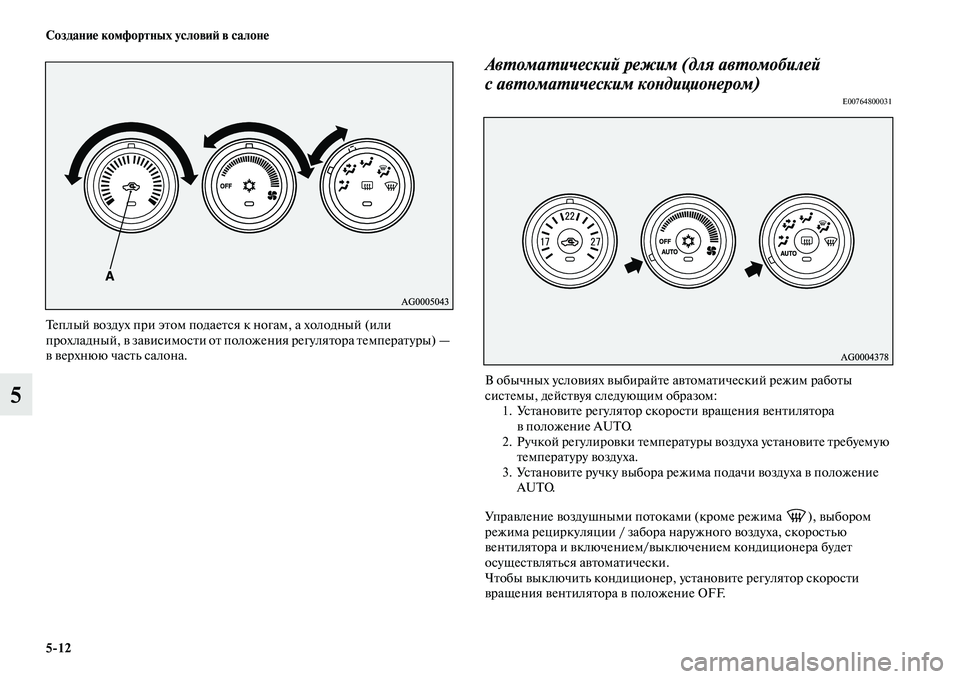

Теплый воздух при этом подается к ногам, а холодный (или
прохладный, в зависимости от положения регулятора температуры) —
в верхнюю часть салона.
Автоматический режим (для автомобилей
с автоматическим кондиционером)
E00764800031
В обычных условиях выбирайте автоматический режим работы
системы, действуя следующим образом:
1. Установите регулятор скорости вращения вентилятора
в положение AUTO.
2. Ручкой регулировки температуры воздуха установите требуемую
температуру воздуха.
3. Установите ручку выбора режима подачи воздуха в положение
AUTO.
Управление воздушными потоками (кроме режима ), выбором
режима рециркуляции / забора наружного воздуха, скоростью
вентилятора и включением/выключением кондиционера будет
осуществляться автоматически.
Чтобы выключить кондиционер, установите регулятор скорости
вращения вентилятора в положение OFF.

Создание комфортных условий в салоне
5/13
5

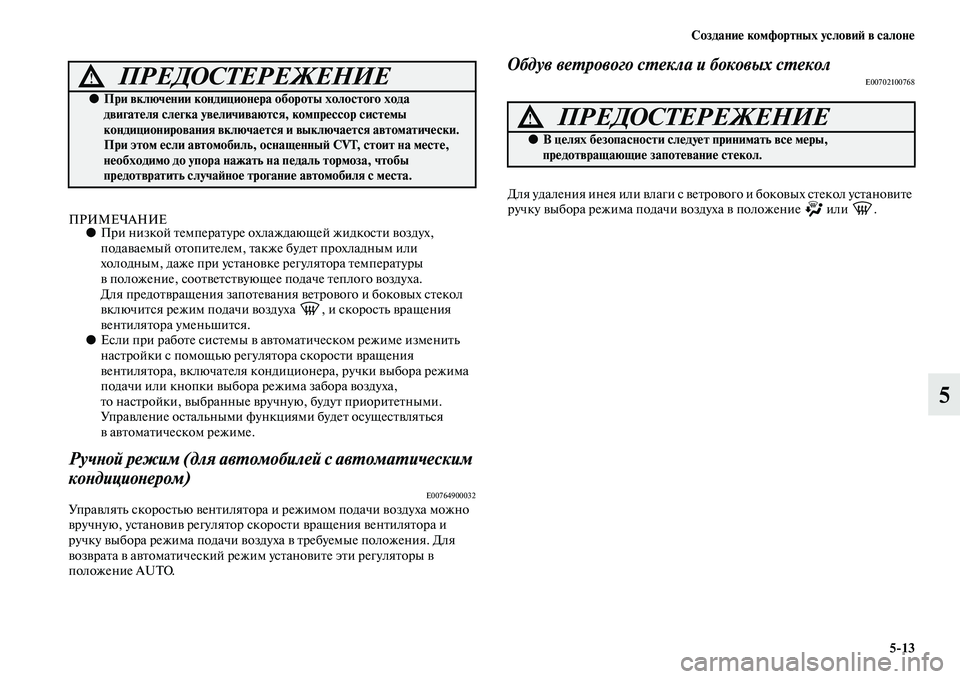

ПРИМЕЧАНИЕ●При низкой температуре охлаждающей жидкости воздух,
подаваемый отопителем, также будет прохладным или
холодным, даже при установке регулятора температуры
в положение, соответствующее подаче теплого воздуха.
Для предотвращения запотевания ветрового и боковых стекол
включится режим подачи воздуха , и скорость вращения
вентилятора уменьшится.
●Если при работе системы в автоматическом режиме изменить
настройки с помощью регулятора скорости вращения
вентилятора, включателя кондиционера, ручки выбора режима
подачи или кнопки выбора режима забора воздуха,
то настройки, выбранные вручную, будут приоритетными.
Управление остальными функциями будет осуществляться
в автоматическом режиме.
Ручной режим (для автомобилей с автоматическим
кондиционером)
E00764900032Управлять скоростью вентилятора и режимом подачи воздуха можно
вручную, установив регулятор скорости вращения вентилятора и
ручку выбора режима подачи воздуха в требуемые положения. Для
возврата в автоматический режим установите эти регуляторы в
положение AUTO.
Обдув ветрового стекла и боковых стеколE00702100768
Для удаления инея или влаги с ветрового и боковых стекол установите
ручку выбора режима подачи воздуха в положение или .
ПРЕДОСТЕРЕЖЕНИЕ!
●При включении кондиционера обороты холостого хода
двигателя слегка увеличиваются, компрессор системы
кондиционирования включается и выключается автоматически.
При этом если автомобиль, оснащенный CVT, стоит на месте,
необходимо до упора нажать на педаль тормоза, чтобы
предотвратить случайное трогание автомобиля с места.
ПРЕДОСТЕРЕЖЕНИЕ!
●В целях безопасности следует принимать все меры,
предотвращающие запотевание стекол.

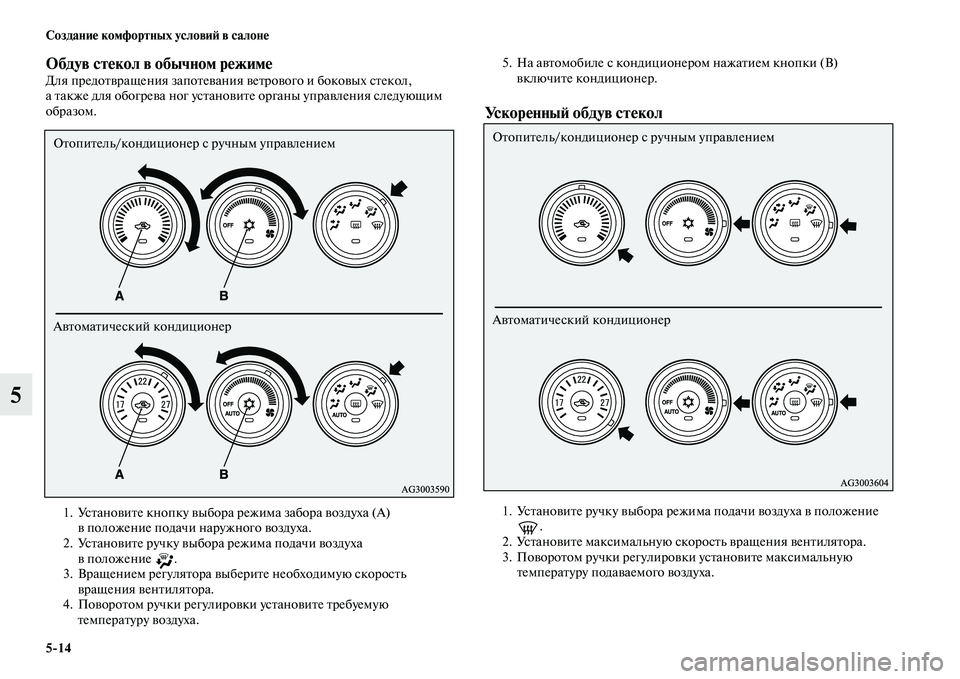

5/14 Создание комфортных условий в салоне
5
Обдув стекол в обычном режимеДля предотвращения запотевания ветрового и боковых стекол,
а также для обогрева ног установите органы управления следующим
образом.
1. Установите кнопку выбора режима забора воздуха (А)
в положение подачи наружного воздуха.
2. Установите ручку выбора режима подачи воздуха
в положение .
3. Вращением регулятора выберите необходимую скорость
вращения вентилятора.
4. Поворотом ручки регулировки установите требуемую
температуру воздуха.5. На автомобиле с кондиционером нажатием кнопки (В)
включите кондиционер.
Ус к о р е н н ы й о б д у в с т е к о л
1. Установите ручку выбора режима подачи воздуха в положение
.
2. Установите максимальную скорость вращения вентилятора.
3. Поворотом ручки регулировки установите максимальную
температуру подаваемого воздуха.
Отопитель/кондиционер с ручным управлением
Автоматический кондиционерОтопитель/кондиционер с ручным управлением
Автоматический кондиционер
