2014 MITSUBISHI ASX Стартер

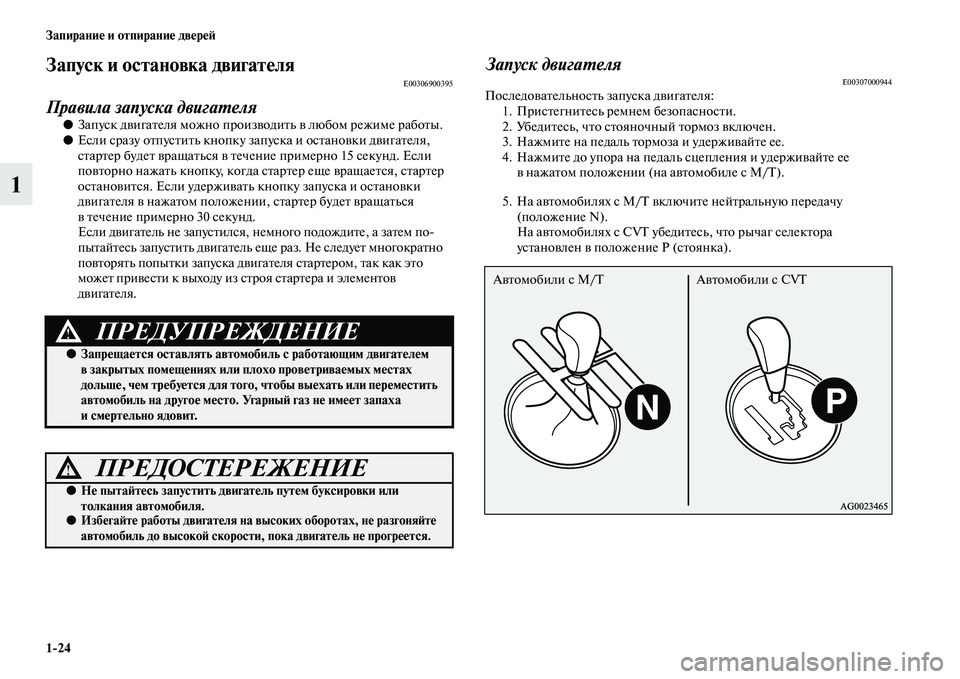

1/24 Запирание и отпирание дверей
1
Запуск и остановка двигателяE00306900395
Правила запуска двигателя
●Запуск двигателя можно производить в любом режиме работы.
●Если сразу отпустить кнопку запуска и остановки двигателя,
стартер будет вращаться в течение примерно 15 секунд. Если
повторно нажать кнопку, когда стартер еще вращается, стартер
остановится. Если удерживать кнопку запуска и остановки
двигателя в нажатом положении, стартер будет вращаться
в течение примерно 30 секунд.
Если двигатель не запустился, немного подождите, а затем по
пытайтесь запустить двигатель еще раз. Не следует многократно
повторять попытки запуска двигателя стартером, так как это
может привести к выходу из строя стартера и элементов
двигателя.
Запуск двигателяE00307000944Последовательность запуска двигателя:
1. Пристегнитесь ремнем безопасности.
2. Убедитесь, что стояночный тормоз включен.
3. Нажмите на педаль тормоза и удерживайте ее.
4. Нажмите до упора на педаль сцепления и удерживайте ее
в нажатом положении (на автомобиле с M/T).
5. На автомобилях с M/T включите нейтральную передачу
(положение N).
На автомобилях с CVT убедитесь, что рычаг селектора
установлен в положение Р (стоянка).
ПРЕДУПРЕЖДЕНИЕ!
●Запрещается оставлять автомобиль с работающим двигателем
в закрытых помещениях или плохо проветриваемых местах
дольше, чем требуется для того, чтобы выехать или переместить
автомобиль на другое место. Угарный газ не имеет запаха
и смертельно ядовит.
ПРЕДОСТЕРЕЖЕНИЕ!
●Не пытайтесь запустить двигатель путем буксировки или
толкания автомобиля.
●Избегайте работы двигателя на высоких оборотах, не разгоняйте
автомобиль до высокой скорости, пока двигатель не прогреется.
Автомобили с M/T Автомобили с CVT

Запирание и отпирание дверей
1/25
1
ПРИМЕЧАНИЕ●Двигатель может быть запущен, только когда рычаг селектора
находится в положении Р (стоянка) или (нейтральная
передача) (на автомобилях с CVT).
Из соображений безопасности запускать двигатель следует,
когда рычаг селектора находится в положении Р (стоянка), при
котором ведущие колеса заблокированы.
6. Нажмите на кнопку запуска и остановки двигателя.
7. Убедитесь в том, что все контрольные лампы работают
надлежащим образом.
ПРИМЕЧАНИЕ●После запуска двигателя может быть слышен небольшой шум,
исчезающий после прогрева двигателя.
Если двигатель не запускаетсяПосле нескольких попыток Вы можете столкнуться с тем, что
двигатель так и не запустится.
1. Убедитесь в том, что выключены все потребители
электроэнергии: лампы, вентилятор отопителя, обогрев заднего
стекла.
2. Удерживая нажатой педаль тормоза на автомобилях с CVT или
педаль сцепления на автомобилях с механической коробкой
передач, нажмите на педаль акселератора на половину хода,
затем включите стартер. Сразу же отпустите педаль акселератора
после запуска двигателя.
3. Если двигатель попрежнему не запускается, то, скорее всего,
свечи зажигания залиты бензином. Удерживая нажатой педаль
тормоза на автомобилях с CVT или педаль сцепления на
автомобилях с механической коробкой передач, нажмите на
педаль акселератора до упора, затем нажмите на кнопку запуска
и остановки двигателя, чтобы включить стартер. Если двигатель
не запустится спустя 56 секунд, нажмите на кнопку запуска и
остановки двигателя для выключения стартера и отпустите
педаль акселератора. Включите режим работы OFF. Подождите
несколько секунд, затем снова нажмите на кнопку запуска и
остановки двигателя, чтобы включить стартер, удерживая
нажатой педаль тормоза (CVT) или педаль сцепления (M/T), но
не нажимая при этом на педаль акселератора. Если двигатель не
запустится, повторите действия, описанные выше. Если
двигатель снова не запустится, рекомендуется проверить
автомобиль в авторизованном сервисном центре MITSUBISHI
MOTORS.

4/16 Начало движения и вождение автомобиля
4
Положение LOCK
Двигатель не работает, рулевое колесо заблокировано. Ключ можно
вставить и извлечь только в этом положении.
Положение АСС
Двигатель не работает, однако можно пользоваться аудиосистемой
и некоторыми другими электроприборами.
Положение ON
Двигатель работает / зажигание включено, можно пользоваться всеми
электроприборами автомобиля.
Положение START
Включается стартер. После пуска двигателя отпустите ключ, и
он автоматически вернется в положение ON.
ПРИМЕЧАНИЕ●Ваш автомобиль оснащен электронным иммобилайзером.
Пуск двигателя возможен только в том случае, если
идентификационный код, передаваемый транспондером
электронного ключа, совпадет с кодом, зарегистрированным
в памяти компьютера иммобилайзера.
См. раздел «Электронный иммобилайзер (противоугонная
система, блокирующая запуск двигателя)» на стр. 14.
Функция автоматического отключения
электропитания при положении ACC замка
зажигания
E00620300224Если замок зажигания находится в положении ACC, по истечении
примерно 30 минут данная функция автоматически отключает
питание аудиосистемы и другого электрооборудования, работа
которого возможна в данном положении замка зажигания.
После поворота замка зажигания из положения ACC в другое
положение электропитание снова включается.
ПРИМЕЧАНИЕ●Работу функций можно изменить следующим образом
• Время до отключения питания можно изменить до 60 минут.
• Функцию автоматического выключения питания в режиме
АСС можно отключить.
Более подробную информацию можно получить
в авторизованном сервисном центре MITSUBISHI MOTORS.

Начало движения и вождение автомобиля
4/17
4
Извлечение ключа зажиганияE006204003261. На автомобилях с CVT переведите рычаг селектора в положение
Р (стоянка).
2. Поверните ключ в положение АСС, нажмите на него и,
продолжая нажимать, поверните в положение LOCK. После
этого извлеките ключ.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается извлекать ключ из замка зажигания во время
движения. Рулевое колесо при этом заблокируется, и
автомобиль станет неуправляемым.
●Если двигатель остановится во время движения, усилитель
тормозов отключится, и эффективность тормозов снизится.
Также перестанет работать усилитель рулевого управления, и
к рулевому колесу потребуется прикладывать большее усилие.
●Если двигатель не работает, не оставляйте зажигание
включенным (ON) на длительное время, поскольку это может
привести к разряду аккумуляторной батареи.
●Запрещается поворачивать ключ в замке зажигания в положение
START при работающем двигателе. Это может привести
к повреждению стартера.

Начало движения и вождение автомобиля
4/19
4 Запуск и остановка двигателя
E00620600214
Правила запуска двигателя
●Не включайте стартер на длительное время (свыше 10 секунд),
т. к. это может привести к разряду аккумуляторной батареи или
повреждению стартера, а также элементов двигателя и системы
выпуска. Если двигатель не запустился, верните ключ
зажигания в положение LOCK, подождите несколько секунд
и повторите попытку. Не следует многократно повторять
попытки пуска двигателя стартером, так как это может привести
к выходу из строя стартера и элементов двигателя.
Запуск двигателяE00620700390Модификации с системой дистанционного управления автомобилем
Информация по моделям с системой дистанционного управления
автомобилем приведена в разделе «Система дистанционного
управления автомобилем». «Запуск и остановка двигателя»
на стр. 124.
Модификации без системы дистанционного управления автомобилем
Последовательность запуска двигателя:
1. Вставьте ключ в замок зажигания, пристегнитесь ремнем
безопасности.
2. Убедитесь, что стояночный тормоз включен.
3. Нажмите на педаль тормоза и удерживайте ее.
4. Нажмите до упора на педаль сцепления (на автомобиле с M/T).
5. На автомобилях с M/T включите нейтральную передачу
(положение N).
На автомобилях с CVT убедитесь, что рычаг селектора
установлен в положение Р (стоянка).
ПРЕДУПРЕЖДЕНИЕ!
●Запрещается оставлять автомобиль с работающим двигателем
в закрытых помещениях или плохо проветриваемых местах
дольше, чем требуется для того, чтобы выехать или переместить
автомобиль на другое место. Угарный газ не имеет запаха
исмертельно ядовит.
ПРЕДОСТЕРЕЖЕНИЕ!
●Не пытайтесь запустить двигатель путем буксировки или
толкания автомобиля.
●Избегайте работы двигателя на высоких оборотах,
не разгоняйте автомобиль до высокой скорости, пока двигатель
не прогреется.
●Во избежание повреждения стартера отпускайте ключ
зажигания сразу после запуска двигателя.

4/20 Начало движения и вождение автомобиля
4ПРИМЕЧАНИЕ●На автомобилях с CVT стартер начинает работать только в том
случае, если рычаг селектора установлен в положение
Р (парковка) или N (нейтральная передача).
Из соображений безопасности рекомендуется запускать
двигатель, установив рычаг переключения режимов в
положение Р (стоянка), так как при этом колеса автомобиля
заблокированы.
6. Поверните ключ зажигания в положение ON. Прежде чем
запускать двигатель, убедитесь, что включились все
контрольные лампы, которые должны включаться перед
запуском.
7. Поверните ключ зажигания в положение START, не нажимая
при этом на педаль акселератора, и отпустите ключ после того,
как двигатель заработает.
ПРИМЕЧАНИЕ●После запуска двигателя может быть слышен небольшой шум,
исчезающий после прогрева двигателя.
Если двигатель не запускаетсяПосле нескольких попыток Вы можете столкнуться с тем, что
двигатель так и не запустится.
1. Убедитесь в том, что выключены все потребители
электроэнергии: лампы, вентилятор отопителя, обогрев заднего
стекла.
2. Удерживая нажатой педаль тормоза на автомобилях с CVT или
педаль сцепления на автомобилях с механической коробкой
передач, нажмите на педаль акселератора на половину хода,
затем включите стартер. Сразу же отпустите педаль акселератора
после запуска двигателя.
3. Если двигатель попрежнему не запускается, то, скорее всего,
свечи зажигания залиты бензином. Удерживая нажатой педаль
тормоза на автомобилях с CVT или педаль сцепления на
автомобилях с механической коробкой передач, нажмите на
педаль акселератора до упора, затем нажмите на кнопку запуска
и остановки двигателя, чтобы включить стартер. Если двигатель
не запустится спустя 56 секунд, нажмите на кнопку запуска и
остановки двигателя для выключения стартера и отпустите
педаль акселератора. Включите режим работы OFF. Подождите
несколько секунд, затем снова нажмите на кнопку запуска и
остановки двигателя, чтобы включить стартер, удерживая
нажатой педаль тормоза (CVT) или педаль сцепления (M/T), но
не нажимая при этом на педаль акселератора. Если двигатель не
запустится, повторите действия, описанные выше. Если
двигатель снова не запустится, рекомендуется проверить
автомобиль в авторизованном сервисном центре MITSUBISHI
MOTORS.Автомобили с M/TАвтомобили с CVT

4/40 Начало движения и вождение автомобиля
4
Буксировка
Подъем полноприводного автомобиля на
домкрате
Управление сцеплением*
Быстрое или неполное включение сцепления при высоких оборотах
двигателя может привести к повреждению сцепления и других
агрегатов трансмиссии, поскольку тяговое усилие в этом случае очень
велико.
Отпускать педаль сцепления следует медленно, но непрерывно
иполностью.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается буксировать полноприводные автомобили методом
частичной погрузки (когда передние или задние колеса остаются
на дороге) (рисунки А и В). Это может привести к повреждению
агрегатов трансмиссии или к потере устойчивости при
буксировке.
Если требуется отбуксировать полноприводный автомобиль,
выполните это способом, изображенным на рисунках С или D.
●Буксировка полноприводного автомобиля с вывешенными
передними или задними колесами запрещается, даже если
включен режим 2WD.
ПРЕДУПРЕЖДЕНИЕ!
●Запрещается прокручивать стартером двигатель автомобиля,
поднятого на домкрате.
При этом колесо, находящееся на земле, может провернуться,
и автомобиль соскользнет с домкрата.
ПРЕДОСТЕРЕЖЕНИЕ!

Техническое обслуживание автомобиля
8/33
8
№Обозна
чениеЗащищаемая цепьНоминаль
ный ток
1 Противотуманные фары 15 A
2Двигатель7,5 A
3Автоматическая коробка
передач20 A
4 Звуковой сигнал 10 A
5Генератор7,5 A
6Омыватели фар20 A
7 Кондиционер 10 A
8Дроссельная заслонка /
вентилятор маслоохладителя
(роботизированная коробка
передач Twin Clutch SST)15 A
9Звуковой сигнал
противоугонной системы20 A
10Обогреватель щеток
стеклоочистителя15 A
11 — — —
12Электропривод двери багажного
отделения30 A
13 Дневные ходовые огни 10 A
14 Фара дальнего света (левая) 10 A
15 Фара дальнего света (правая) 10 A
16Фара ближнего
света (левая)С газораз
рядной лампой20 A
17Фара ближнего
света (правая)С газоразряд
ной лампой20 A
18Фара ближнего
света (левая)С галогеновой
лампой10 A
19Фара ближнего
света (правая)С галогеновой
лампой10 A
20Цепь питания
электрооборудования двигателя10 A
21 Катушка зажигания 10 A
22Цепь питания
электрооборудования двигателя20 A
Подогреватель топливной
магистрали25 A
23 Топливный насос 15 A
24 Стартер 30 A*
25 — — —
26Антиблокировочная система
тормозов40 A*
27Антиблокировочная система
тормозов30 A*
28Электродвигатель вентилятора
конденсора30 A*
29Электродвигатель вентилятора
системы охлаждения двигателя40 A*
30 IOD Устройство вводавывода 30 A
31 Усилитель аудиосистемы 30 A
№Обозна
чениеЗащищаемая цепьНоминаль
ный ток
