2014 MITSUBISHI ASX домкрат

Краткий обзор

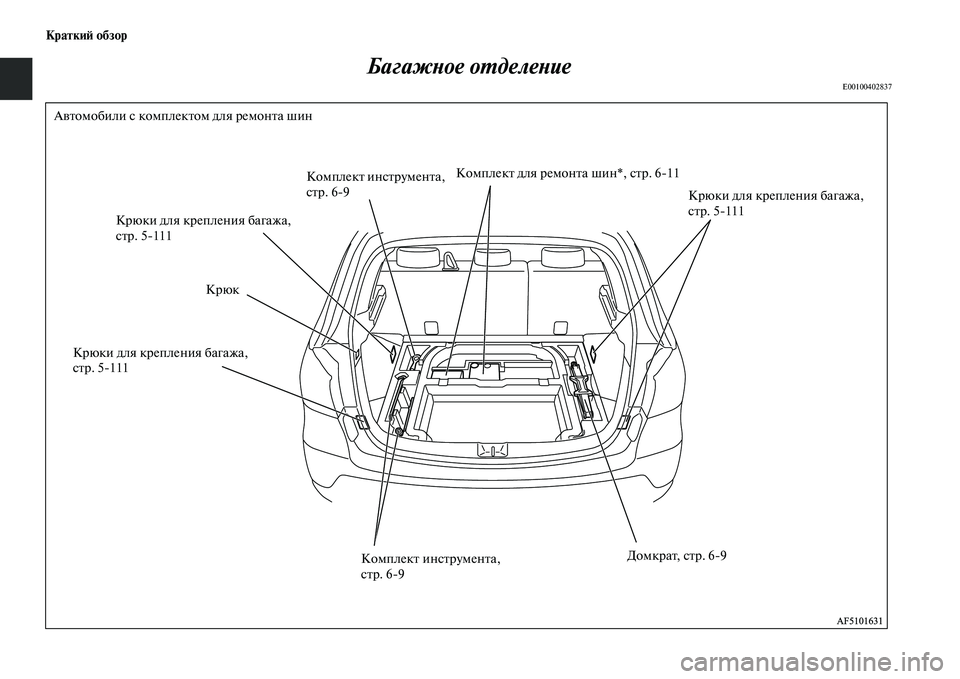

Багажное отделение
E00100402837
Крюки для крепления багажа,
стр. 5111
Крюки для крепления багажа,
стр. 5111
Домкрат, стр. 69 Комплект инструмента,
стр. 69
Крюки для крепления багажа,
стр. 5111 Автомобили с комплектом для ремонта шин
Комплект для ремонта шин*, стр. 611
Крюк
Комплект инструмента,
стр. 69

Краткий обзор
AF5101569
Крюки для крепления багажа,
стр. 5111
Крюки для крепления багажа,
стр. 5111
Домкрат, стр. 69
Комплект инструмента,
стр. 69Крюки для крепления багажа,
стр. 5111 Автомобили с запасным колесом
Комплект инструмента,
стр. 69
КрюкЗапасное колесо, стр. 623

4/40 Начало движения и вождение автомобиля
4
Буксировка
Подъем полноприводного автомобиля на
домкрате
Управление сцеплением*
Быстрое или неполное включение сцепления при высоких оборотах
двигателя может привести к повреждению сцепления и других
агрегатов трансмиссии, поскольку тяговое усилие в этом случае очень
велико.
Отпускать педаль сцепления следует медленно, но непрерывно
иполностью.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается буксировать полноприводные автомобили методом
частичной погрузки (когда передние или задние колеса остаются
на дороге) (рисунки А и В). Это может привести к повреждению
агрегатов трансмиссии или к потере устойчивости при
буксировке.
Если требуется отбуксировать полноприводный автомобиль,
выполните это способом, изображенным на рисунках С или D.
●Буксировка полноприводного автомобиля с вывешенными
передними или задними колесами запрещается, даже если
включен режим 2WD.
ПРЕДУПРЕЖДЕНИЕ!
●Запрещается прокручивать стартером двигатель автомобиля,
поднятого на домкрате.
При этом колесо, находящееся на земле, может провернуться,
и автомобиль соскользнет с домкрата.
ПРЕДОСТЕРЕЖЕНИЕ!

6
Действия в сложных ситуациях
Действия при выходе автомобиля из строя . . . . . .6 2
Запуск двигателя
от внешнего источника энергии . . . . . . . . . . . . .6 2
Перегрев двигателя . . . . . . . . . . . . . . . . . . . . . . . . . .6 6
Комплект инструмента и домкрат . . . . . . . . . . . . . .6 9
Комплект для ремонта шин* . . . . . . . . . . . . . . . . . .6 11
Замена колеса . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 22
Буксировка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 36
Вождение автомобиля в сложных условиях . . . . . .6 42

Действия в сложных ситуациях
6/9
6
7. Проверьте исправность шлангов системы охлаждения, а также
натяжение и целостность ремня привода насоса системы
охлаждения.
При обнаружении какихлибо неисправностей системы
охлаждения или приводного ремня рекомендуется
незамедлительно устранить неисправности или заменить
неисправные детали в авторизованном сервисном центре
MITSUBISHI MOTORS.

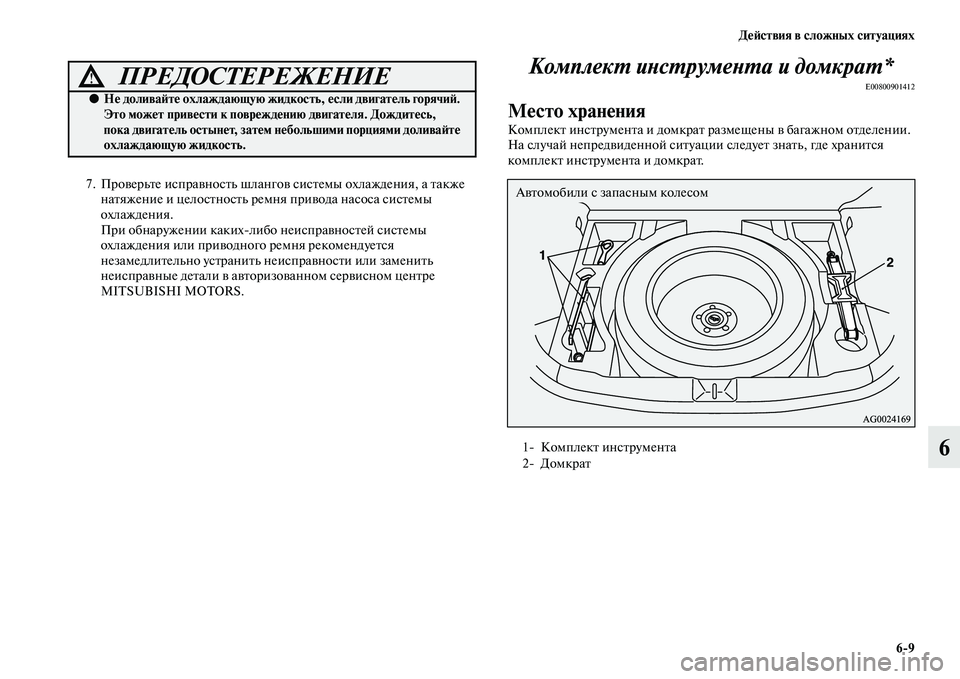

Комплект инструмента и домкрат*
E00800901412
Место хранения
Комплект инструмента и домкрат размещены в багажном отделении.
На случай непредвиденной ситуации следует знать, где хранится
комплект инструмента и домкрат.
ПРЕДОСТЕРЕЖЕНИЕ!
●Не доливайте охлаждающую жидкость, если двигатель горячий.
Это может привести к повреждению двигателя. Дождитесь,
пока двигатель остынет, затем небольшими порциями доливайте
охлаждающую жидкость.
1 Комплект инструмента
2 Домкрат
Автомобили с запасным колесом

6/10 Действия в сложных ситуациях
6

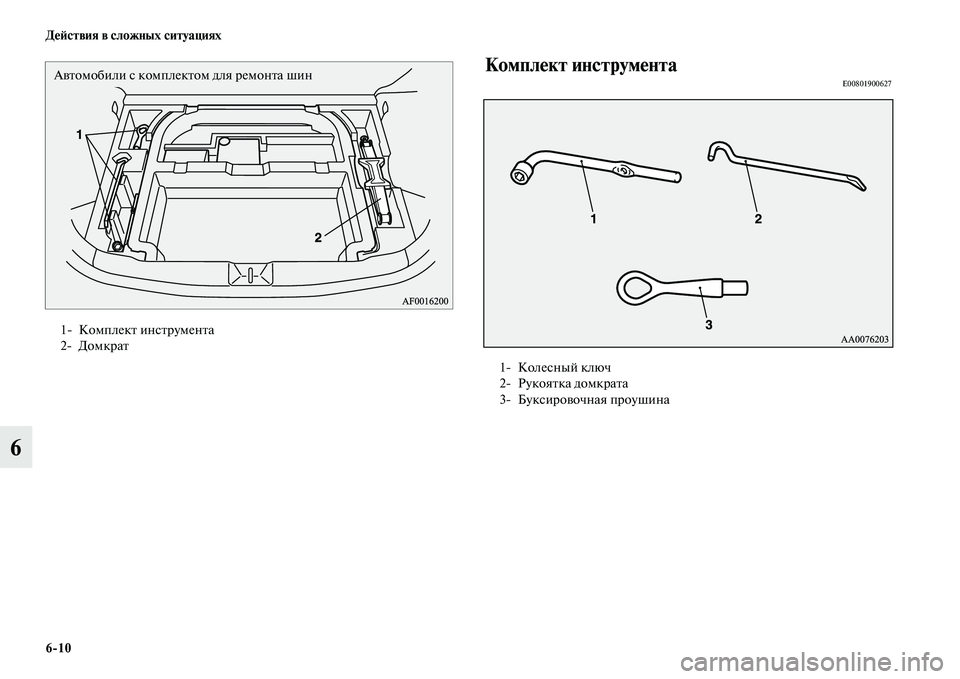

Комплект инструментаE00801900627
1 Комплект инструмента
2 Домкрат
Автомобили с комплектом для ремонта шин
1 Колесный ключ
2 Рукоятка домкрата
3 Буксировочная проушина

Действия в сложных ситуациях
6/11
6

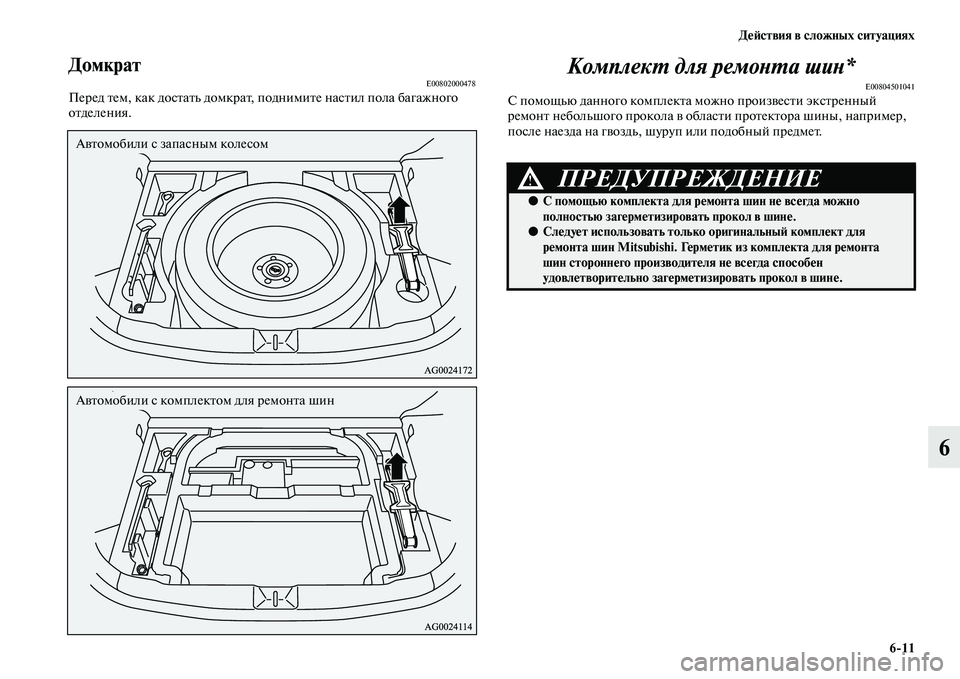

ДомкратE00802000478Перед тем, как достать домкрат, поднимите настил пола багажного
отделения.
Комплект для ремонта шин*
E00804501041С помощью данного комплекта можно произвести экстренный
ремонт небольшого прокола в области протектора шины, например,
после наезда на гвоздь, шуруп или подобный предмет.
Автомобили с запасным колесом
Автомобили с комплектом для ремонта шин
ПРЕДУПРЕЖДЕНИЕ!
●С помощью комплекта для ремонта шин не всегда можно
полностью загерметизировать прокол в шине.
●Следует использовать только оригинальный комплект для
ремонта шин Mitsubishi. Герметик из комплекта для ремонта
шин стороннего производителя не всегда способен
удовлетворительно загерметизировать прокол в шине.

6/22 Действия в сложных ситуациях
6Замена колеса
E00801202637Перед заменой колеса автомобиль следует остановить в безопасном
месте на ровной горизонтальной поверхности.
1. Остановите автомобиль на ровной твердой горизонтальной
площадке без камней, песка и т. п.
2. Включите стояночный тормоз.
3. Если автомобиль оснащен M/T, выключите двигатель, а затем
переведите рычаг переключения передач в положение R (задний
ход).
На автомобиле с CVT переведите рычаг селектора в положение
Р (стоянка) и выключите двигатель.
4. Включите аварийную сигнализацию, установите знак
аварийной остановки, мигающий сигнальный фонарь и т. п.
на расстоянии, предписанном Правилами дорожного
движения, и попросите пассажиров выйти из автомобиля.
ПРИМЕЧАНИЕ●Знак аварийной остановки и мигающий фонарь не входят
в комплект поставки автомобиля. Рекомендуется хранить один
из указанных предметов в автомобиле и использовать при
необходимости.5. Для предотвращения самопроизвольного движения
автомобиля, поднятого домкратом, подложите под колесо,
расположенное по диагонали от заменяемого колеса (В),
упорный башмак или колодку (А).
