2014 MITSUBISHI ASX домкрат

Действия в сложных ситуациях
6/23
6
ПРИМЕЧАНИЕ●Изображенные на рисунке упорные башмаки не входят
в комплект автомобиля. Рекомендуется хранить их в автомобиле
и использовать при необходимости.
●Если упорные башмаки или колодки отсутствуют,
воспользуйтесь камнем или другим предметом, достаточно
большим, чтобы удержать колесо на месте.
6. Достаньте домкрат, рукоятку и колесный ключ.
См. разделы «Комплект инструмента, домкрат» на стр. 69 и
«Комплект для ремонта шин» на стр. 611.
Запасное колесо*E00803600497Периодически проверяйте давление воздуха в запасном колесе
и держите его в постоянной готовности.
Если поддерживать в запасном колесе максимальное предписанное
давление воздуха, колесо будет постоянно готово к эксплуатации
в любых условиях (движение в городе, поездки на высокой скорости,
груз различной величины и т. д.).
Запасное колесо находится под настилом пола багажного отделения.
ПРЕДУПРЕЖДЕНИЕ!
●При подъеме автомобиля домкратом необходимо подложить
упорный башмак под находящееся на земле колесо. Если
поднятый на домкрате автомобиль сдвинется, домкрат может
выскользнуть, что может привести к травмам.
ПРЕДОСТЕРЕЖЕНИЕ!
●Следует периодически проверять и поддерживать предписанное
давление воздуха в шине запасного колеса.
Движение при недостаточном давлении воздуха в шине может
привести к аварии. Если Вы вынуждены двигаться
с недостаточным давлением воздуха в шине, следует снизить
скорость и при первой же возможности восстановить
предписанное давление в шине. (См. раздел «Давление воздуха
вшинах» на стр. 8/20.)
●Если на поверхности протектора проявляется индикатор износа,
шину следует заменить новой.
См. раздел «Состояние колес» на стр. 8/21.

6/26 Действия в сложных ситуациях
6
ПРИМЕЧАНИЕ●Положите запасное колесо под кузов автомобиля рядом
с домкратом. Это будет дополнительной мерой безопасности
на случай выскальзывания домкрата.Замена колесаE008032006531. Если на колесо установлен колесный колпак, сначала снимите
его. (См. раздел «Колесные колпаки».)
Колесным ключом ослабьте гайки крепления колеса на четверть
оборота. Полностью отворачивать гайки не следует.

Действия в сложных ситуациях
6/27
6

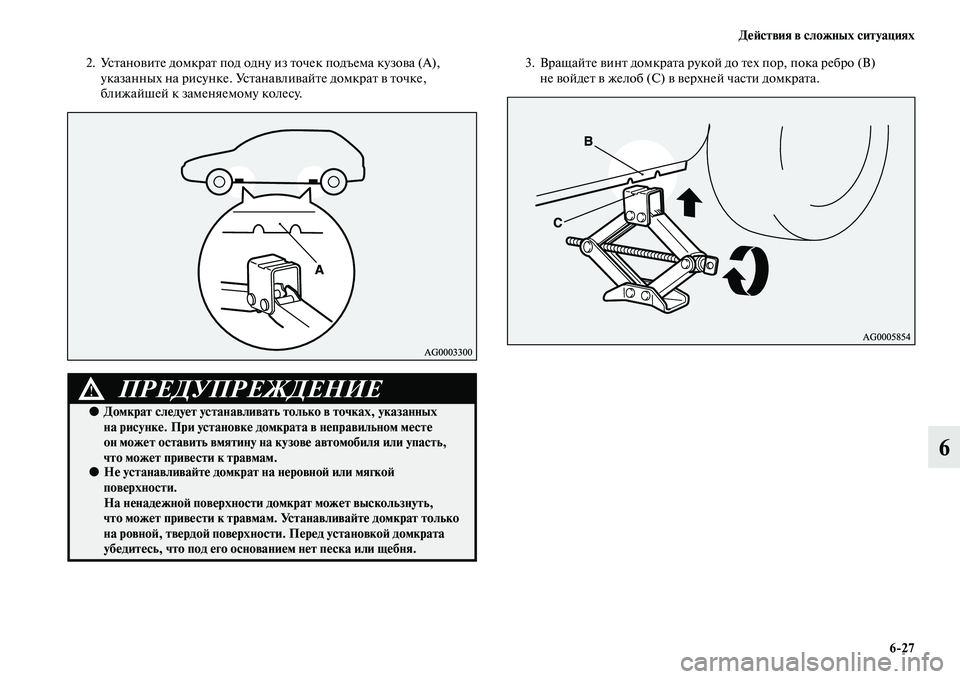

2. Установите домкрат под одну из точек подъема кузова (А),
указанных на рисунке. Устанавливайте домкрат в точке,
ближайшей к заменяемому колесу.3. Вращайте винт домкрата рукой до тех пор, пока ребро (В)
не войдет в желоб (С) в верхней части домкрата.
ПРЕДУПРЕЖДЕНИЕ!
●Домкрат следует устанавливать только в точках, указанных
на рисунке. При установке домкрата в неправильном месте
он может оставить вмятину на кузове автомобиля или упасть,
что может привести к травмам.
●Не устанавливайте домкрат на неровной или мягкой
поверхности.
На ненадежной поверхности домкрат может выскользнуть,
что может привести к травмам. Устанавливайте домкрат только
на ровной, твердой поверхности. Перед установкой домкрата
убедитесь, что под его основанием нет песка или щебня.

6/28 Действия в сложных ситуациях
6

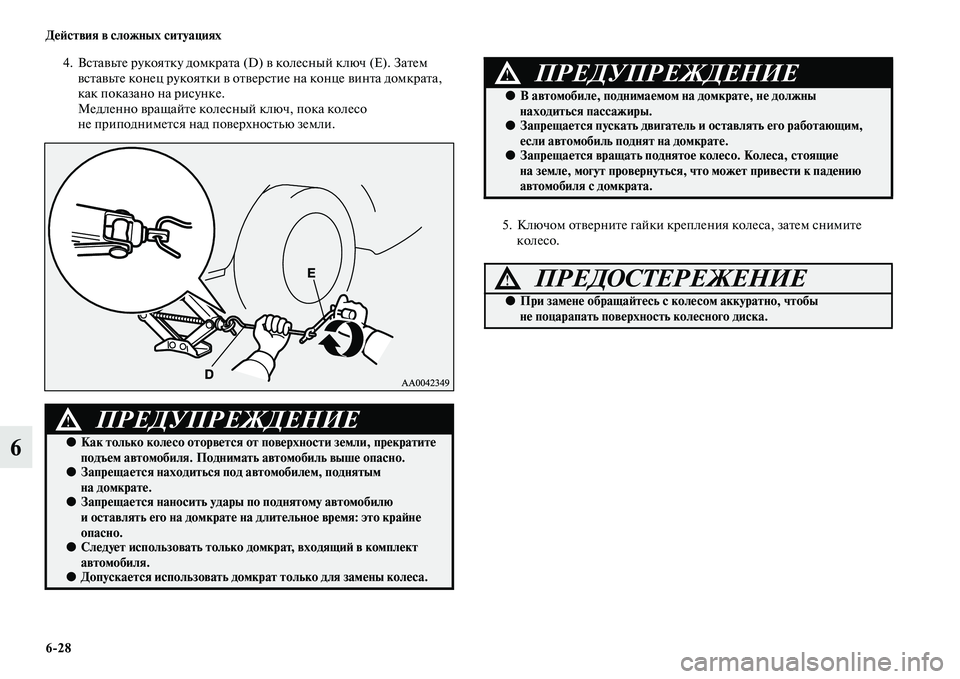

4. Вставьте рукоятку домкрата (D) в колесный ключ (Е). Затем
вставьте конец рукоятки в отверстие на конце винта домкрата,
как показано на рисунке.
Медленно вращайте колесный ключ, пока колесо
не приподнимется над поверхностью земли.
5. Ключом отверните гайки крепления колеса, затем снимите
колесо.
ПРЕДУПРЕЖДЕНИЕ!
●Как только колесо оторвется от поверхности земли, прекратите
подъем автомобиля. Поднимать автомобиль выше опасно.
●Запрещается находиться под автомобилем, поднятым
на домкрате.
●Запрещается наносить удары по поднятому автомобилю
и оставлять его на домкрате на длительное время: это крайне
опасно.
●Следует использовать только домкрат, входящий в комплект
автомобиля.
●Допускается использовать домкрат только для замены колеса.
●В автомобиле, поднимаемом на домкрате, не должны
находиться пассажиры.
●Запрещается пускать двигатель и оставлять его работающим,
если автомобиль поднят на домкрате.
●Запрещается вращать поднятое колесо. Колеса, стоящие
на земле, могут провернуться, что может привести к падению
автомобиля с домкрата.
ПРЕДОСТЕРЕЖЕНИЕ!
●При замене обращайтесь с колесом аккуратно, чтобы
не поцарапать поверхность колесного диска.
ПРЕДУПРЕЖДЕНИЕ!

Действия в сложных ситуациях
6/33
6
10. Если для колеса есть колесный колпак, установите его
на колесо.
См. раздел «Колесные колпаки» на стр. 634.
11. Опустите и уберите домкрат, затем уложите в багажное
отделение домкрат, спустившее колесо и упорный башмак.
Неисправную шину следует отремонтировать при первой же
возможности.
12. Проверьте давление воздуха в шинах в ближайшем сервисном
центре. Номинальное давление указано в табличке на двери
водителя (см. рисунок).
ПРЕДОСТЕРЕЖЕНИЕ!
●Компактное запасное колесо используется только для
временной замены при повреждении полноразмерного колеса.
Следует как можно скорее отремонтировать поврежденную
шину и установить полноразмерное колесо вместо компактного.
●После замены колеса и пробега около 1000 км колесные гайки
следует подтянуть, чтобы они не ослабли.
●Если после замены колеса рулевое колесо вибрирует,
рекомендуем проверить балансировку колес в авторизованном
сервисном центре MITSUBISHI MOTORS.
●Запрещается устанавливать шины разных типоразмеров или
использовать шины, размерность которых не соответствует
указанной в технических характеристиках автомобиля. Это
ведет к повышенному износу шин и ухудшению управляемости.
ПРЕДОСТЕРЕЖЕНИЕ!

6/34 Действия в сложных ситуациях
6
Укладка спущенного или запасного колеса на местоE008034002221. Поднимите настил пола багажного отделения.
2. Уложите спущенное или запасное колесо под настил пола
багажного отделения. Зафиксируйте неисправное или запасное
колесо зажимом (А), вращая его по часовой стрелке.
ПРИМЕЧАНИЕ●На автомобилях, укомплектованных компактным запасным
колесом размерности T155/90D16 или T125/90D16, не
допускается использование его зажима для крепления
полноразмерного колеса.
3. Поврежденную шину следует отремонтировать при первой же
возможности.
Укладка комплекта инструмента и домкратаE00803800154Чтобы уложить инструмент, домкрат и рукоятку домкрата на место,
выполните описанные действия в обратном порядке.
См. разделы «Комплект инструмента, домкрат» на стр. 69 и
«Комплект для ремонта шин» на стр. 611.
Колесные колпаки*E00801300621
Снятие
Оберните конец рукоятки домкрата тканью, глубоко вставьте ее в паз
колесного колпака и отодвиньте колпак от колесного диска.
Повторите эту процедуру, вставляя рукоятку домкрата в остальные
пазы колесного колпака, пока колпак не снимется с колеса.
ПРИМЕЧАНИЕ●Колесный колпак изготовлен из пластика. Снимайте колпак
аккуратно.
ПРЕДОСТЕРЕЖЕНИЕ!
●Пытаясь снять колесный колпак руками без использования
инструмента, можно поранить пальцы.

Действия в сложных ситуациях
6/41
6
При буксировке другого автомобиля1. Достаньте буксировочную проушину, колесный ключ
и рукоятку домкрата, имеющиеся в автомобиле.
См. разделы «Комплект инструмента, домкрат» на стр. 69 и
«Комплект для ремонта шин» на стр. 611.
2. Оберните конец рукоятки домкрата ветошью и извлеките
с ее помощью крышку из заднего бампера.3. С помощью колесного ключа (D) вкрутите и надежно затяните
буксировочную проушину.
4. Закрепите буксирный трос в буксировочной проушине.
Другие указания аналогичны тем, что приведены в разделе
«При буксировке автомобиля другим автомобилем».
5. По окончании буксировки выверните буксировочную
проушину и положите ее на место.
См. разделы ««Комплект инструмента, домкрат» на стр. 69 и
«Комплект для ремонта шин» на стр. 611.
Для установки крышки совместите выступ крышки с вырезом
в бампере и нажмите на крышку.

8/2 Техническое обслуживание автомобиля
8Правила техники безопасности
при техническом обслуживании
E01000102074Правильно и регулярно проводимое техническое обслуживание
позволяет поддерживать технические характеристики и внешний вид
автомобиля в течение длительного времени.
Некоторые работы по техническому обслуживанию, описанные
в настоящем руководстве, могут быть выполнены владельцем
автомобиля самостоятельно. При выполнении работ следуйте
инструкциям и соблюдайте технику безопасности.
При возникновении сомнений в возможности самостоятельного
выполнения работ по техническому обслуживанию, а также при
возникновении неисправностей или других проблем следует
обратиться в авторизованный сервисный центр MITSUBISHI
MOTORS. Периодическое техническое обслуживание и ремонт
(при необходимости) выполняется специалистами авторизованного
сервисного центра MITSUBISHI MOTORS.
A Вентиляторы системы охлаждения
B Этикетка с предостережением
*: передняя часть автомобиля
ПРЕДУПРЕЖДЕНИЕ!
●Прежде чем приступать к проверке или к другим работам
в моторном отсеке, убедитесь, что двигатель выключен
и достаточно остыл.
●При необходимости проведения работ в моторном отсеке при
работающем двигателе будьте особенно осторожны и следите,
чтобы одежда, волосы и т. п. не были захвачены вентилятором,
приводными ремнями или другими движущимися деталями.
●Вентилятор может включиться автоматически, даже если дви/
гатель в этот момент не работает. Чтобы обеспечить безопас/
ность работы в моторном отсеке, поверните ключ зажигания
в положение LOCK или включите режим работы OFF.
●Запрещается курить, допускать образование искр и работать
с открытым пламенем вблизи топлива или аккумуляторной
батареи. Пары топлива, а также газ, выделяющийся
из аккумуляторной батареи, легко воспламеняются.
●Будьте особенно осторожны при работе вблизи аккумуляторной
батареи. В ней содержится ядовитая и коррозионно/активная
серная кислота.
●Запрещается находиться под автомобилем, поднятым
на домкрате. Устанавливайте под автомобиль стойки.
●Неправильное обращение с деталями и материалами,
используемыми в автомобиле, может быть опасно.
Для получения необходимой информации рекомендуется
обратиться в авторизованный сервисный центр
MITSUBISHI MOTORS.
